YAMAHA FJR1300AS 2013 Manuale duso (in Italian)

INFORMAZIONI DI SICUREZZA
1-4
1
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.●
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac- curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni. Determinati accessori possono spo-
stare il conducente dalla propria po-
sizione normale di guida. Una
posizione impropria limita la libertà
di movimento del conducente e può
compromettere la capacità di con-
trollo del mezzo; pertanto, accessori
del genere sono sconsigliati.
●
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-19 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
U1MDH0H0.book Page 4 Monday, February 18, 2013 1:32 PM

INFORMAZIONI DI SICUREZZA
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.●
Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.
●
Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.
●
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.
●
Innestare una marcia (per i modelli con
cambio manuale).
●
Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.
●
La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
U1MDH0H0.book Page 5 Monday, February 18, 2013 1:32 PM

DESCRIZIONE
2-1
2
HAU10410

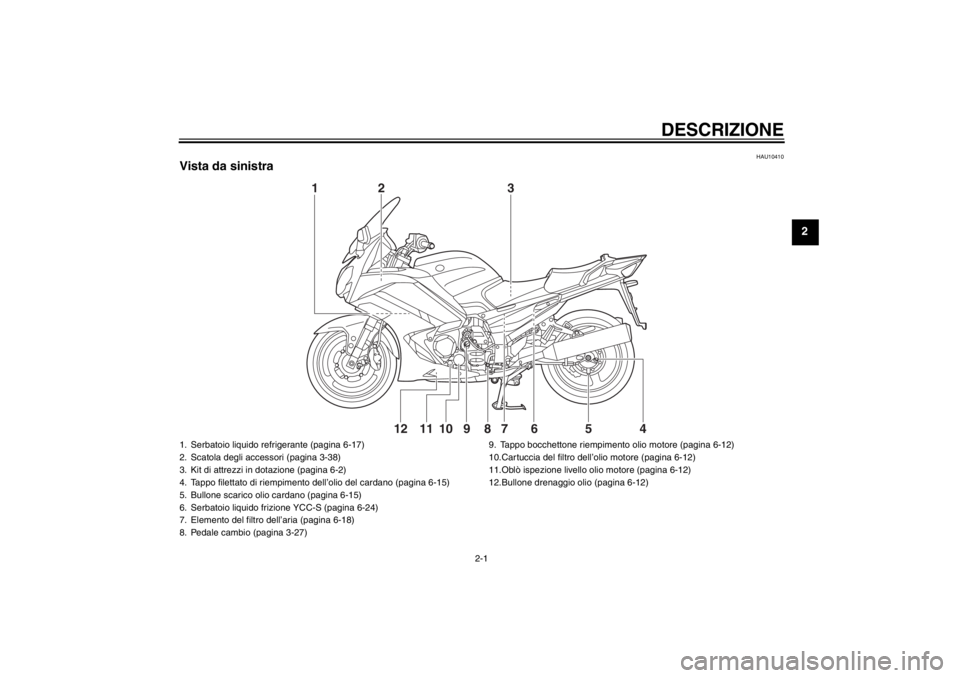

Vista da sinistra
12
3
4
65
789101112
1. Serbatoio liquido refrigerante (pagina 6-17)
2. Scatola degli accessori (pagina 3-38)
3. Kit di attrezzi in dotazione (pagina 6-2)
4. Tappo filettato di riempimento dell’olio del cardano (pagina 6-15)
5. Bullone scarico olio cardano (pagina 6-15)
6. Serbatoio liquido frizione YCC-S (pagina 6-24)
7. Elemento del filtro dell’aria (pagina 6-18)
8. Pedale cambio (pagina 3-27) 9. Tappo bocchettone riempimento olio motore (pagina 6-12)
10.Cartuccia del filtro dell’olio motore (pagina 6-12)
11.Oblò ispezione livello olio motore (pagina 6-12)
12.Bullone drenaggio olio (pagina 6-12)
U1MDH0H0.book Page 1 Monday, February 18, 2013 1:32 PM

DESCRIZIONE
2-2
2
HAU10420

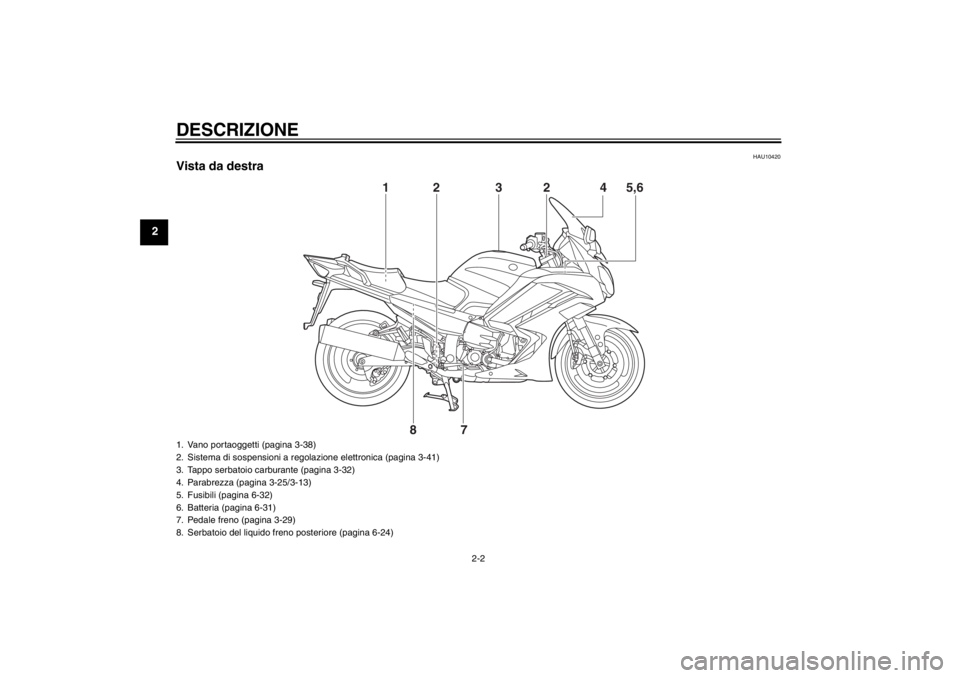

Vista da destra
785,6
4
3
2
1
2
1. Vano portaoggetti (pagina 3-38)
2. Sistema di sospensioni a regolazione elettronica (pagina 3-41)
3. Tappo serbatoio carburante (pagina 3-32)
4. Parabrezza ( pagina 3-25/3-13)
5. Fusibili (pagina 6-32)
6. Batteria (pagina 6-31)
7. Pedale freno (pagina 3-29)
8. Serbatoio del liquido freno posteriore (pagina 6-24)U1MDH0H0.book Page 2 Monday, February 18, 2013 1:32 PM

DESCRIZIONE
2-3
2
HAU10430

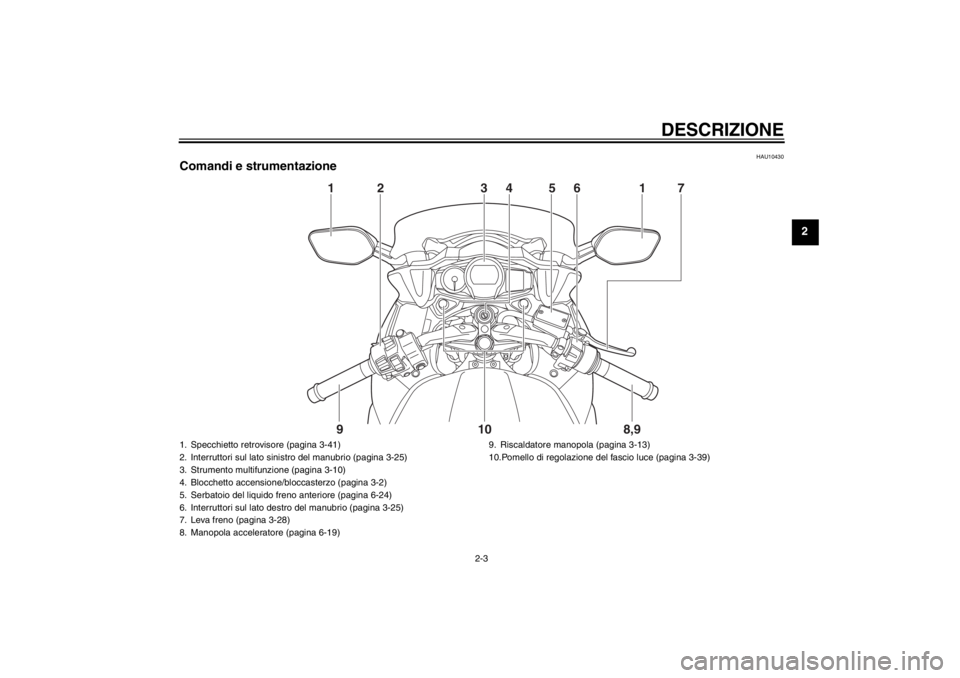

Comandi e strumentazione
12 34
56 1 78,9
10
9
1. Specchietto retrovisore (pagina 3-41)
2. Interruttori sul lato sinistro del manubrio (pagina 3-25)
3. Strumento multifunzione (pagina 3-10)
4. Blocchetto accensione/bloccasterzo (pagina 3-2)
5. Serbatoio del liquido freno anteriore (pagina 6-24)
6. Interruttori sul lato destro del manubrio (pagina 3-25)
7. Leva freno (pagina 3-28)
8. Manopola acceleratore (pagina 6-19) 9. Riscaldatore manopola (pagina 3-13)
10.Pomello di regolazione del fascio luce (pagina 3-39)
U1MDH0H0.book Page 3 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10977
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.●
una chiave di ricodifica (con calotta
rossa)
●
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
●
un transponder (installato nella chiave
di ricodifica)
●
la centralina dell’immobilizzatore
●
un’ECU
●
una spia immobilizer (Vedere pagina
3-6.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821
●
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
●
Non immergere in acqua nessuna
delle chiavi.
●
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
●
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
●
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
●
Non appoggiare oggetti pesanti su
una delle chiavi.
●
Non molare o modificare la forma di
nessuna delle chiavi.
●
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
●
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
●
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
●
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.

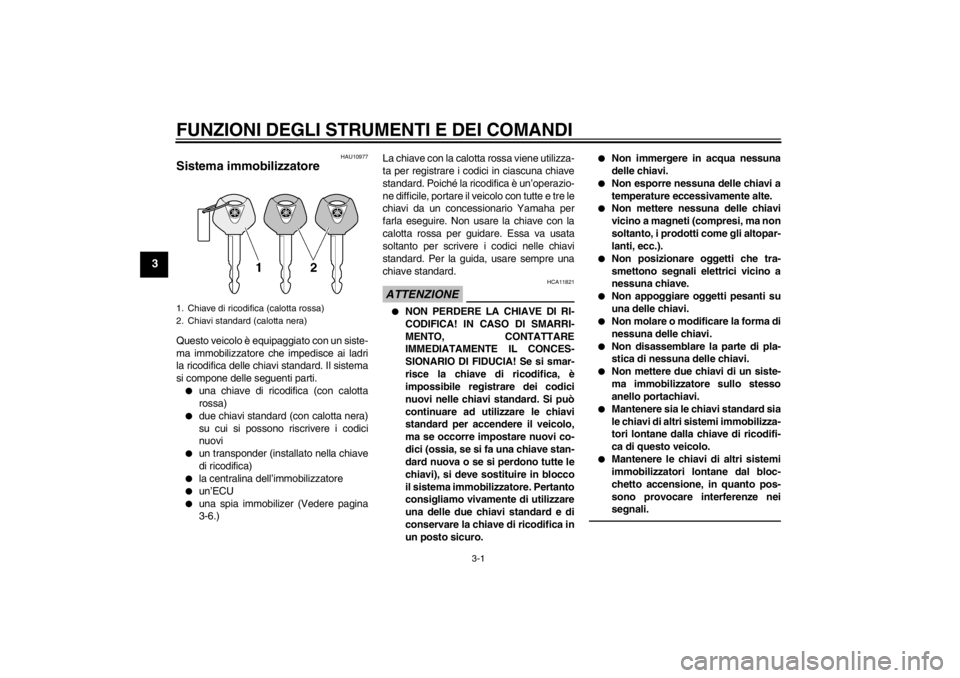

1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U1MDH0H0.book Page 1 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10472

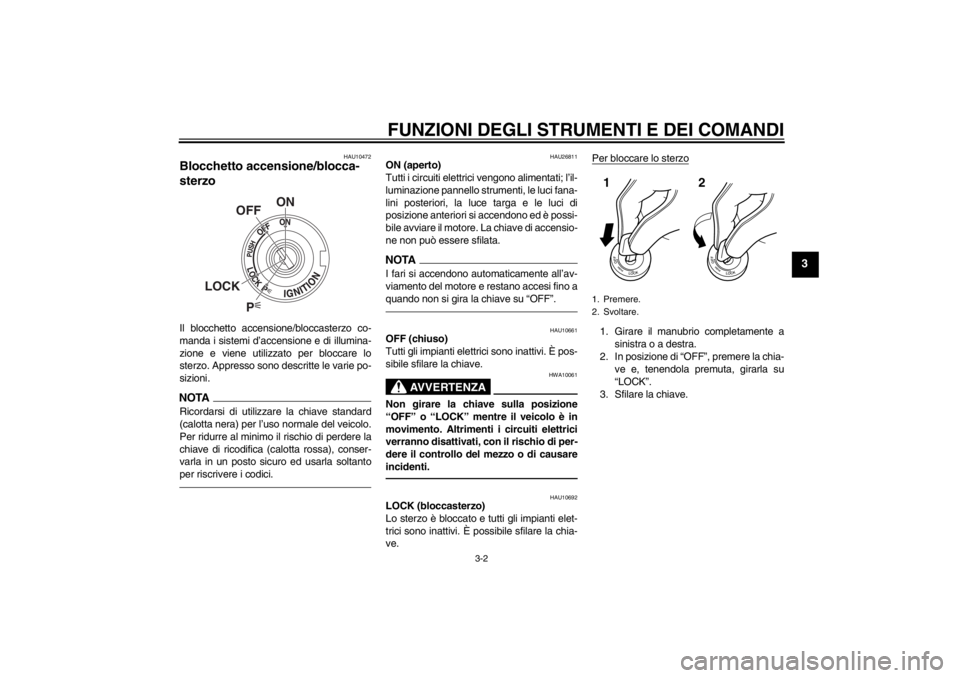

Blocchetto accensione/blocca-
sterzo Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU26811
ON (aperto)
Tutti i circuiti elettrici vengono alimentati; l’il-
luminazione pannello strumenti, le luci fana-
lini posteriori, la luce targa e le luci di
posizione anteriori si accendono ed è possi-
bile avviare il motore. La chiave di accensio-
ne non può essere sfilata.NOTAI fari si accendono automaticamente all’av-
viamento del motore e restano accesi fino a
quando non si gira la chiave su “OFF”.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10692
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia- ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
U1MDH0H0.book Page 2 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

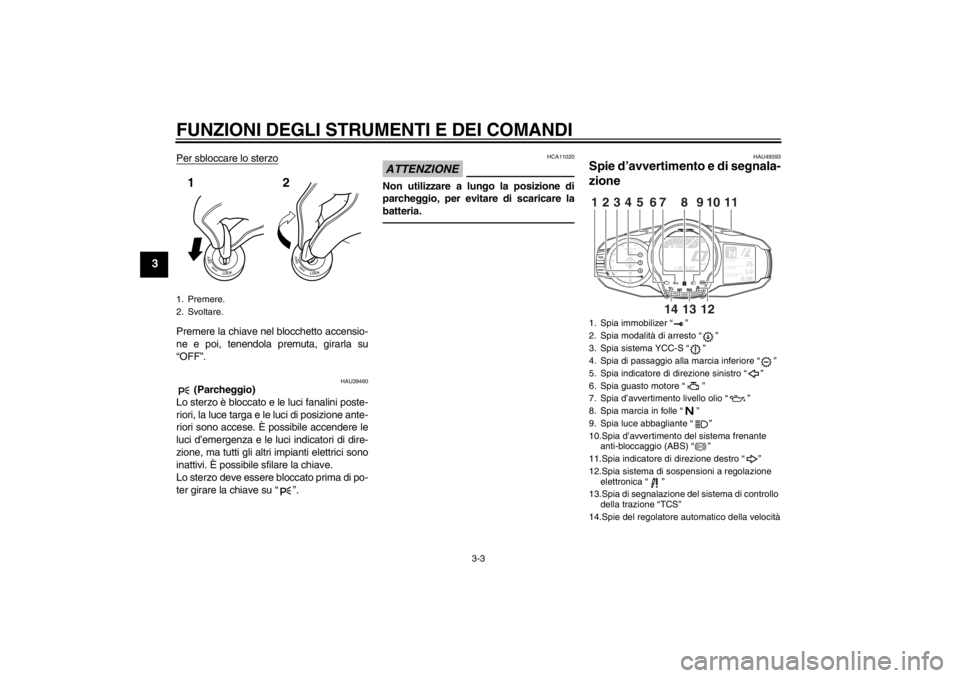

Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU39460
(Parcheggio)
Lo sterzo è bloccato e le luci fanalini poste-
riori, la luce targa e le luci di posizione ante-
riori sono accese. È possibile accendere le
luci d’emergenza e le luci indicatori di dire-
zione, ma tutti gli altri impianti elettrici sono
inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU49393
Spie d’avvertimento e di segnala-
zione
1. Premere.
2. Svoltare.12
1. Spia immobilizer “ ”
2. Spia modalità di arresto “ ”
3. Spia sistema YCC-S “ ”
4. Spia di passaggio alla marcia inferiore “ ”
5. Spia indicatore di direzione sinistro “ ”
6. Spia guasto motore “ ”
7. Spia d’avvertimento livello olio “ ”
8. Spia marcia in folle “ ”
9. Spia luce abbagliante “ ”
10.Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
11.Spia indicatore di direzione destro “ ”
12.Spia sistema di sospensioni a regolazione elettronica “ ”
13.Spia di segnalazione del sistema di controllo della trazione “TCS”
14.Spie del regolatore automatico della velocità
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1234
5
11
6
10
7
13
12
14
9
8
ABS
U1MDH0H0.book Page 3 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11030
Spie indicatori di direzione “ ” e “ ”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11060
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11123
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
NOTAAnche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione.
HAU11380
Spie di segnalazione del regolatore auto-
matico di velocità
Vedere pagina 3-6 per spiegazioni in merito
a queste spie di segnalazione.
HAU11534
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-23 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU51661
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:●
non si accende quando la chiave è gi-
rata su “ON”
●
si accende o lampeggia durante la gui-
da
●
non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto possi-
bile. (Vedere pagina 3-29 per una descrizio-
ne dell’ABS.)AVVERTENZA
HWA16040
Se la spia ABS non si spegne al raggiun-
gimento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accende o
lampeggia durante la guida, l’impianto
frenante passa alla modalità di frenatura
convenzionale. Se si verifica una di que-
ste due condizioni o se la spia non si ac-
cende del tutto, prestare ulteriore
attenzione per evitare il bloccaggio delle
ABS
U1MDH0H0.book Page 4 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
ruote durante le frenate di emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.NOTASe si preme l’interruttore di avviamento a
motore in funzione, la spia ABS si accende,
ma questo non è indice di anomalia.
HAU54260
Spia di segnalazione del sistema di con-
trollo della trazione “TCS”
Questa spia di segnalazione lampeggia
quando il sistema di controllo della trazione
si inserisce e si accende quando il sistema
viene disattivato.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia di segnala-
zione resta accesa, fare controllare il circui-
to elettrico da un concessionario Yamaha.
Se il sistema di controllo della trazione si di-
sattiva durante la guida, la spia di segnala-
zione e la spia guasto motore si accendono.
(Vedere pagina 3-30 per spiegazioni sul si-
stema di controllo della trazione.)Provare a ripristinare il sistema di controllo
della trazione e le spie seguendo le proce-
dure indicate in “Ripristino” a pagina 3-31.
HAU55391
Spia sistema di sospensioni a regolazio-
ne elettronica “ ”
Questa spia si accende se viene rilevata
un’anomalia al sistema di sospensioni a re-
golazione elettronica.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU55430
Spia di passaggio alla marcia
inferiore “ ”
Questa spia di segnalazione lampeggia se
la marcia innestata è troppo alta per la velo-
cità del veicolo.
Per evitare di danneggiare la frizione
YCC-S, la spia di passaggio alla marcia in-
feriore lampeggia quando è necessario sca-
lare la marcia. Se questo accade, scalare la
marcia fino a quando la spia di segnalazio-
ne smette di lampeggiare.
HAU55441
Spia sistema YCC-S “ ”
Se questa spia si accende durante la guida,
è possibile che il sistema YCC-S non fun-
zioni correttamente. In tal caso:●
Potrebbe non essere possibile disin-
serire la marcia innestata.
●
La frizione può restare innestata, per
cui si possono avvertire dei contraccol-
pi quando ci si ferma.
Arrestare il veicolo quando è possibile farlo
in sicurezza, e parcheggiarlo lontano dal
traffico. Fare controllare il sistema YCC-S
da un concessionario Yamaha.
NOTAPer poter spostare il veicolo dopo il suo ar-
resto, se è impossibile azionare il cambio
con la leva e con il pedale, procedere come
segue:

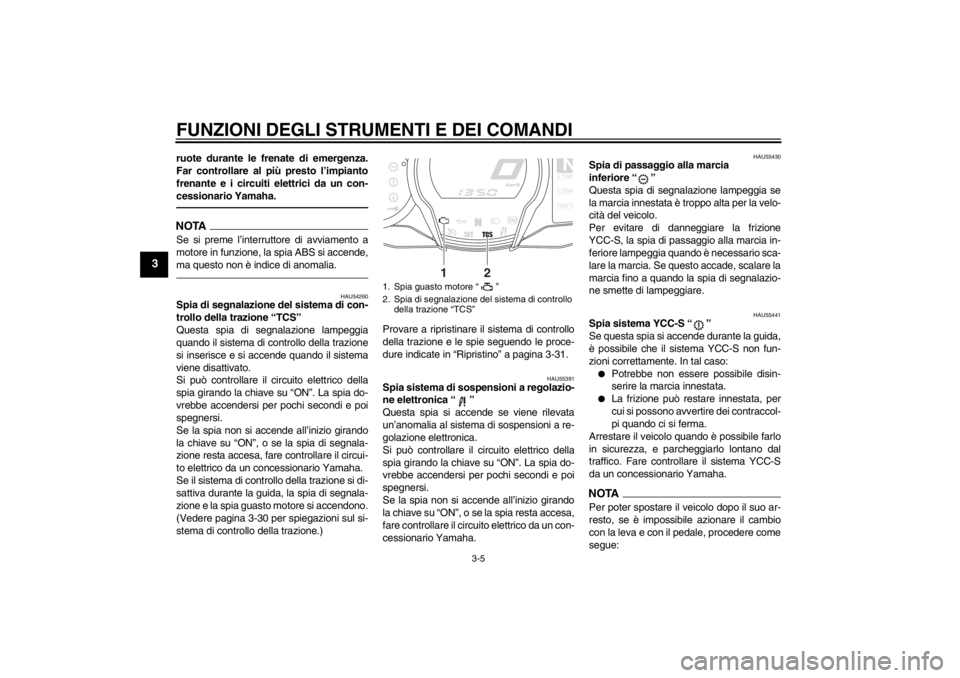

1. Spia guasto motore “ ”
2. Spia di segnalazione del sistema di controllo della trazione “TCS”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MDH0H0.book Page 5 Monday, February 18, 2013 1:32 PM
