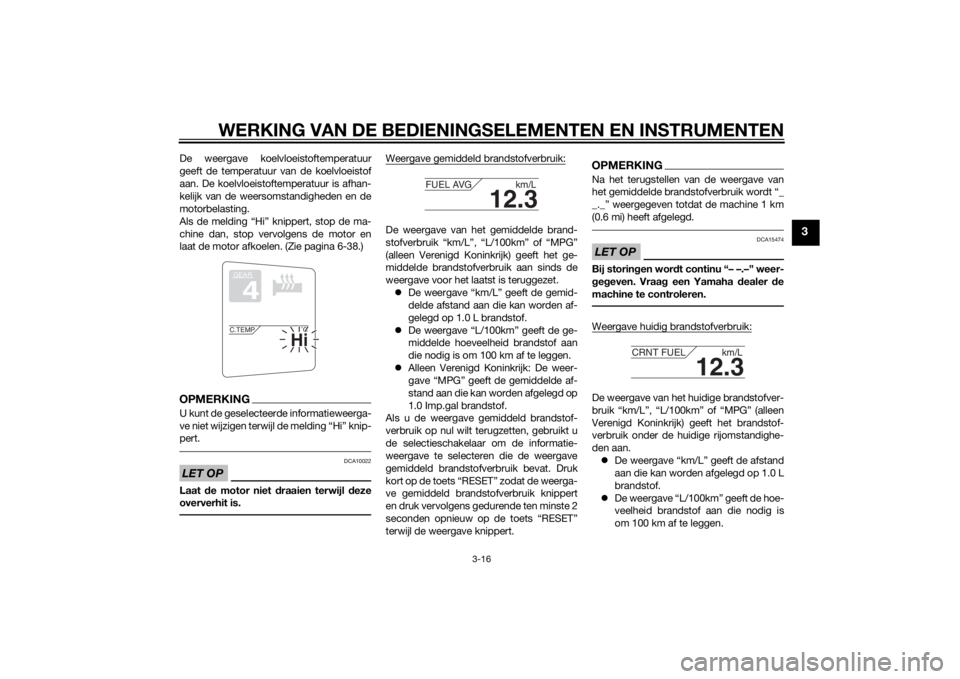

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
3
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden en de
motorbelasting.
Als de melding “Hi” knippert, stop de ma-
chine dan, stop vervolgens de motor en
laat de motor afkoelen. (Zie pagina 6-38.)OPMERKINGU kunt de geselecteerde informatieweerga-

pert.LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
Weergave gemiddeld brandstofverbruik:De weergave van het gemiddelde brand-
stofverbruik “km/L”, “L/100km” of “MPG”
(alleen Verenigd Koninkrijk) geeft het ge-
middelde brandstofverbruik aan sinds de
weergave voor het laatst is teruggezet.
De weergave “km/L” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 L brandstof.
De weergave “L/100km” geeft de ge-
middelde hoeveelheid brandstof aan
die nodig is om 100 km af te leggen.
Alleen Verenigd Koninkrijk: De weer-
gave “MPG” geeft de gemiddelde af-
stand aan die kan worden afgelegd op
1.0 Imp.gal brandstof.
Als u de weergave gemiddeld brandstof-
verbruik op nul wilt terugzetten, gebruikt u
de selectieschakelaar om de informatie-
weergave te selecteren die de weergave
gemiddeld brandstofverbruik bevat. Druk
kort op de toets “RESET” zodat de weerga-
ve gemiddeld brandstofverbruik knippert
en druk vervolgens gedurende ten minste 2
seconden opnieuw op de toets “RESET”
terwijl de weergave knippert.
OPMERKINGNa het terugstellen van de weergave van

_._Ž weergegeven totdat de machine 1 km
(0.6 mi) heeft afgelegd.LET OP
DCA15474
Bij storingen wordt continu “– –.–” weer-
gegeven. Vraag een Yamaha dealer de
machine te controleren.Weergave huidig brandstofverbruik:De weergave van het huidige brandstofver-
bruik “km/L”, “L/100km” of “MPG” (alleen
Verenigd Koninkrijk) geeft het brandstof-
verbruik onder de huidige rijomstandighe-
den aan.
De weergave “km/L” geeft de afstand
aan die kan worden afgelegd op 1.0 L
brandstof.
De weergave “L/100km” geeft de hoe-
veelheid brandstof aan die nodig is
om 100 km af te leggen.
GEAR4
Hi
C.TEMP ˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
U1MDD1D0.book Page 16 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
3
Alleen Verenigd Koninkrijk: De weer-
gave “MPG” geeft de afstand aan die
kan worden afgelegd op 1.0 Imp.gal
brandstof.OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt
LET OP
DCA15474
Bij storingen wordt continu “– –.–” weer-
gegeven. Vraag een Yamaha dealer de
machine te controleren.De stand van het kuipruit afstellenAls u de kuipruit hoger wilt stellen, drukt u
op de “ ”-zijde van de selectieschake-
laar. Als u de kuipruit lager wilt stellen, drukt
u op de “ ”-zijde van de selectieschake-
laar.Instelmodus
OPMERKINGDe versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
Wanneer u naar een versnelling scha-
kelt en gaat rijden, of de sleutel naar
“OFF” draait, worden alle gemaakte
instellingen opgeslagen en wordt de

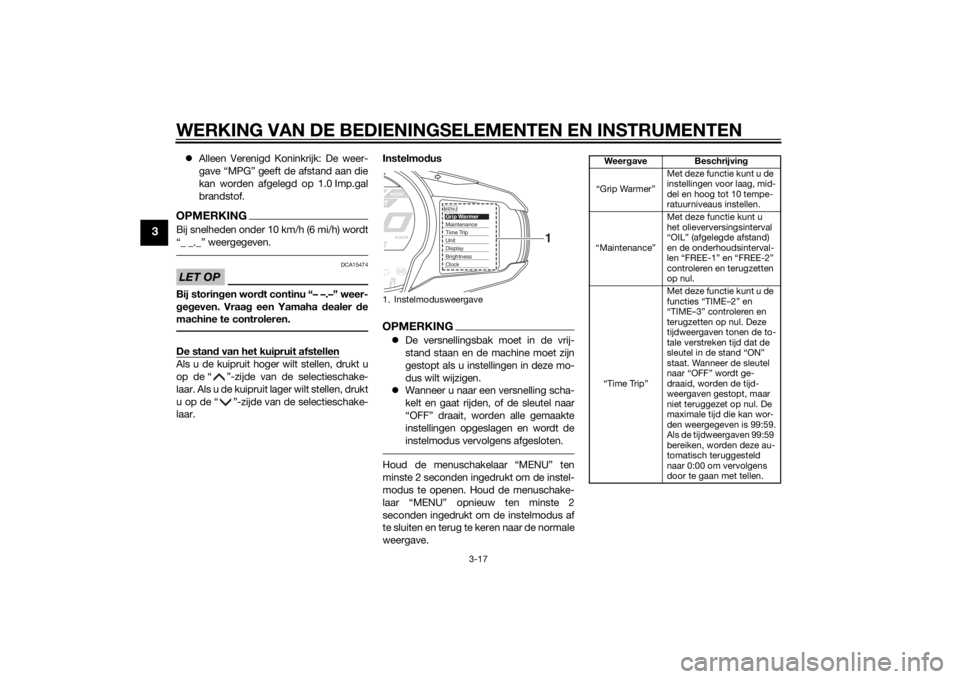

instelmodus vervolgens afgesloten.Houd de menuschakelaar “MENU” ten
minste 2 seconden ingedrukt om de instel-
modus te openen. Houd de menuschake-
laar “MENU” opnieuw ten minste 2
seconden ingedrukt om de instelmodus af
te sluiten en terug te keren naar de normale
weergave.1. Instelmodusweergave
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Weergave Beschrijving
“Grip Warmer”Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
“Maintenance”Met deze functie kunt u
het olieverversingsinterval
“OIL” (afgelegde afstand)
en de onderhoudsinterval-
len “FREE-1” en “FREE-2”
controleren en terugzetten
op nul.
“Time Trip”Met deze functie kunt u de
functies “TIME–2” en
“TIME–3” controleren en
terugzetten op nul. Deze
tijdweergaven tonen de to-
tale verstreken tijd dat de
sleutel in de stand “ON”
staat. Wanneer de sleutel
naar “OFF” wordt ge-
draaid, worden de tijd-
weergaven gestopt, maar
niet teruggezet op nul. De
maximale tijd die kan wor-
den weergegeven is 99:59.
Als de tijdweergaven 99:59
bereiken, worden deze au-
tomatisch teruggesteld
naar 0:00 om vervolgens
door te gaan met tellen.
U1MDD1D0.book Page 17 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-18
3

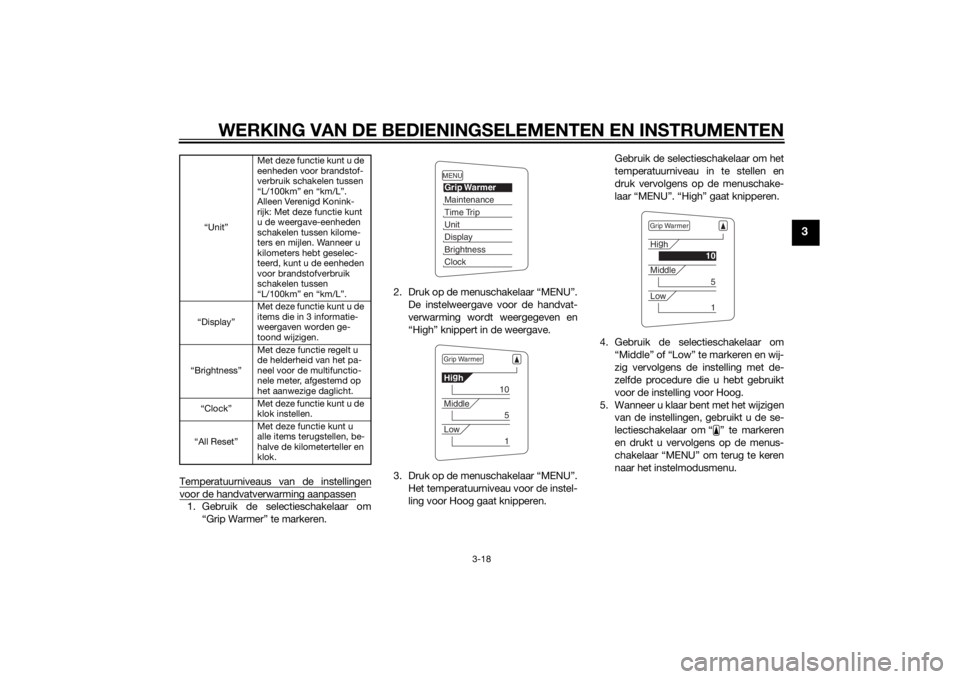

Temperatuurniveaus van de instellingenvoor de handvatverwarming aanpassen1. Gebruik de selectieschakelaar om
“Grip Warmer” te markeren.2. Druk op de menuschakelaar “MENU”.
De instelweergave voor de handvat-
verwarming wordt weergegeven en
“High” knippert in de weergave.
3. Druk op de menuschakelaar “MENU”.
Het temperatuurniveau voor de instel-
ling voor Hoog gaat knipperen.Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de menuschake-
laar “MENU”. “High” gaat knipperen.
4. Gebruik de selectieschakelaar om
“Middle” of “Low” te markeren en wij-
zig vervolgens de instelling met de-
zelfde procedure die u hebt gebruikt
voor de instelling voor Hoog.
5. Wanneer u klaar bent met het wijzigen
van de instellingen, gebruikt u de se-
lectieschakelaar om “ ” te markeren
en drukt u vervolgens op de menus-
chakelaar “MENU” om terug te keren
naar het instelmodusmenu.
“Unit”Met deze functie kunt u de
eenheden voor brandstof-
verbruik schakelen tussen
“L/100km” en “km/L”.
Alleen Verenigd Konink-
rijk: Met deze functie kunt
u de weergave-eenheden
schakelen tussen kilome-
ters en mijlen. Wanneer u
kilometers hebt geselec-
teerd, kunt u de eenheden
voor brandstofverbruik
schakelen tussen
“L/100km” en “km/L”.
“Display”Met deze functie kunt u de
items die in 3 informatie-
weergaven worden ge-
toond wijzigen.
“Brightness”Met deze functie regelt u
de helderheid van het pa-
neel voor de multifunctio-
nele meter, afgestemd op
het aanwezige daglicht.
“Clock”Met deze functie kunt u de
klok instellen.
“All Reset”Met deze functie kunt u
alle items terugstellen, be-
halve de kilometerteller en
klok.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockGrip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHig
h
10
Middle
5
Low
1
U1MDD1D0.book Page 18 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-19
3
OPMERKINGU kunt de instelling instellen op 10 tempe-

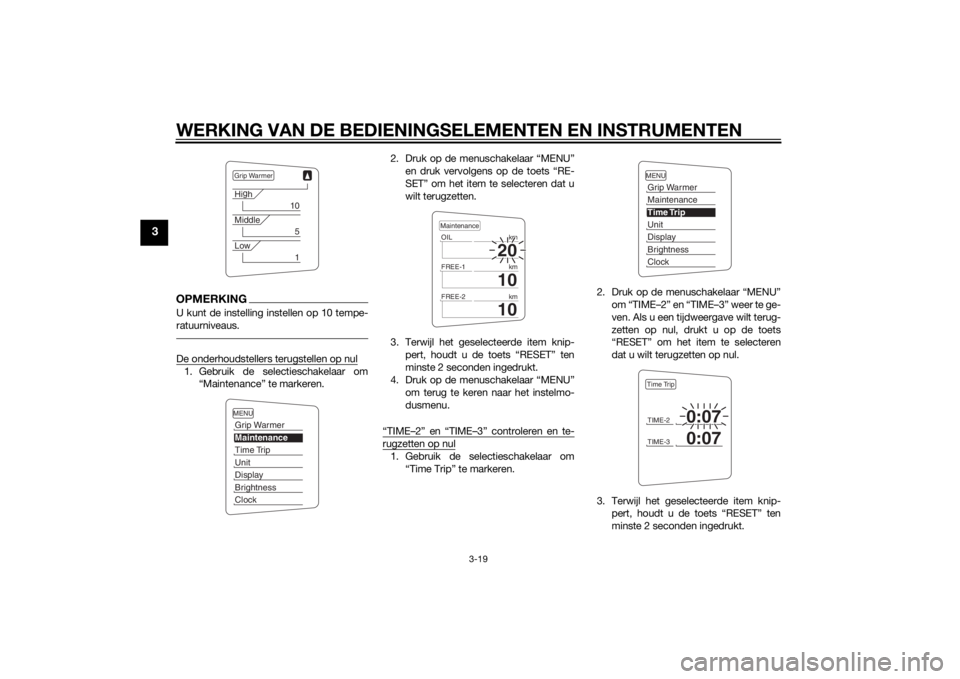

ratuurniveaus.De onderhoudstellers terugstellen op nul1. Gebruik de selectieschakelaar om
“Maintenance” te markeren.2. Druk op de menuschakelaar “MENU”
en druk vervolgens op de toets “RE-
SET” om het item te selecteren dat u
wilt terugzetten.
3. Terwijl het geselecteerde item knip-
pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.
4. Druk op de menuschakelaar “MENU”
om terug te keren naar het instelmo-
dusmenu.
“TIME–2” en “TIME–3” controleren en te-
rugzetten op nul1. Gebruik de selectieschakelaar om
“Time Trip” te markeren.2. Druk op de menuschakelaar “MENU”
o m “ T I ME –2 ” e n “ T IM E – 3 ” w ee r t e g e -
ven. Als u een tijdweergave wilt terug-
zetten op nul, drukt u op de toets
“RESET” om het item te selecteren
dat u wilt terugzetten op nul.
3. Terwijl het geselecteerde item knip-
pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.
Grip WarmerHig
h
10
Middle
5
Low
1
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
20
OIL km
10
FREE-1 km
10
FREE-2 kmMaintenance
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockTIME-2
0:07
TIME-3
0:07
Time Trip
U1MDD1D0.book Page 19 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-20
3
4. Druk op de menuschakelaar “MENU”
om terug te keren naar het instelmo-
dusmenu.

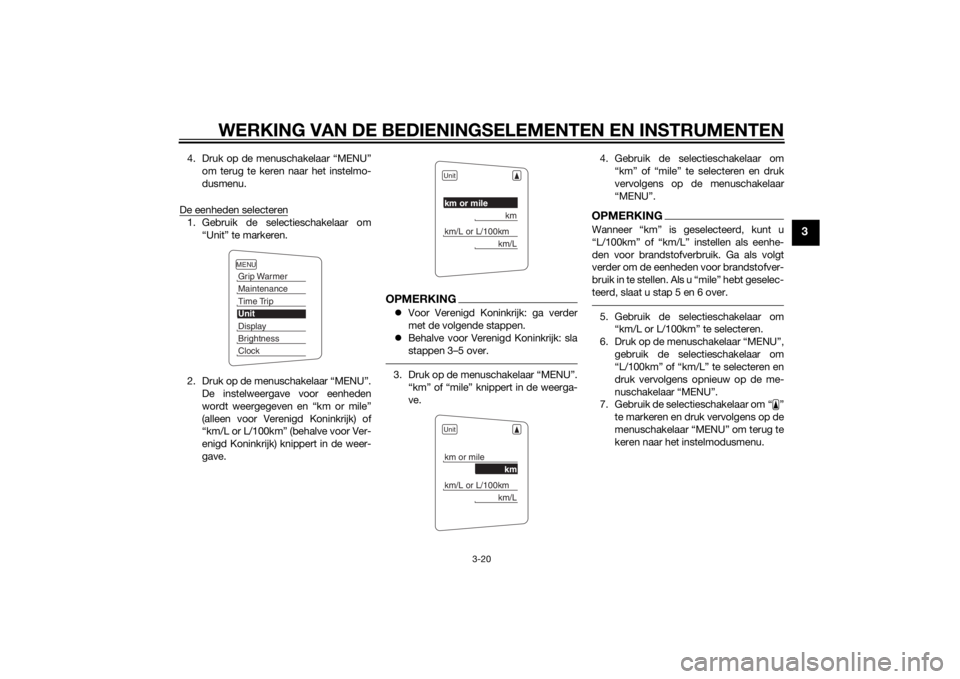

De eenheden selecteren1. Gebruik de selectieschakelaar om
“Unit” te markeren.
2. Druk op de menuschakelaar “MENU”.
De instelweergave voor eenheden
wordt weergegeven en “km or mile”
(alleen voor Verenigd Koninkrijk) of
“km/L or L/100km” (behalve voor Ver-
enigd Koninkrijk) knippert in de weer-
gave.
OPMERKINGVoor Verenigd Koninkrijk: ga verder
met de volgende stappen.
Behalve voor Verenigd Koninkrijk: sla
stappen 3–5 over.3. Druk op de menuschakelaar “MENU”.
“km” of “mile” knippert in de weerga-
ve.4. Gebruik de selectieschakelaar om
“km” of “mile” te selecteren en druk
vervolgens op de menuschakelaar
“MENU”.
OPMERKING

den voor brandstofverbruik. Ga als volgt
verder om de eenheden voor brandstofver-

teerd, slaat u stap 5 en 6 over.5. Gebruik de selectieschakelaar om

6.
gebruik de selectieschakelaar om

druk vervolgens opnieuw op de me-

7. Gebruik de selectieschakelaar om Ž
te markeren en druk vervolgens op de

keren naar het instelmodusmenu.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
U1MDD1D0.book Page 20 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-21
3

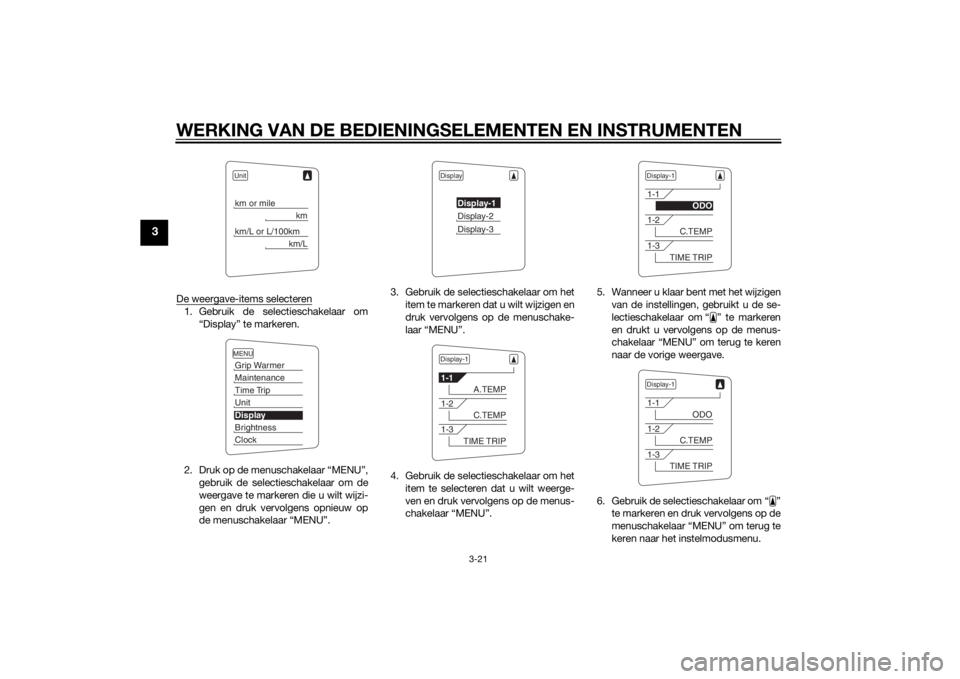

De weergave-items selecteren1. Gebruik de selectieschakelaar om
“Display” te markeren.
2. Druk op de menuschakelaar “MENU”,
gebruik de selectieschakelaar om de
weergave te markeren die u wilt wijzi-
gen en druk vervolgens opnieuw op
de menuschakelaar “MENU”.3. Gebruik de selectieschakelaar om het
item te markeren dat u wilt wijzigen en
druk vervolgens op de menuschake-
laar “MENU”.
4. Gebruik de selectieschakelaar om het
item te selecteren dat u wilt weerge-
ven en druk vervolgens op de menus-
chakelaar “MENU”.5. Wanneer u klaar bent met het wijzigen
van de instellingen, gebruikt u de se-
lectieschakelaar om “ ” te markeren
en drukt u vervolgens op de menus-
chakelaar “MENU” om terug te keren
naar de vorige weergave.
6. Gebruik de selectieschakelaar om “ ”
te markeren en druk vervolgens op de
menuschakelaar “MENU” om terug te
keren naar het instelmodusmenu.
Unitkm or mile
km
km/L or L/100km
km/L
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
U1MDD1D0.book Page 21 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-22
3

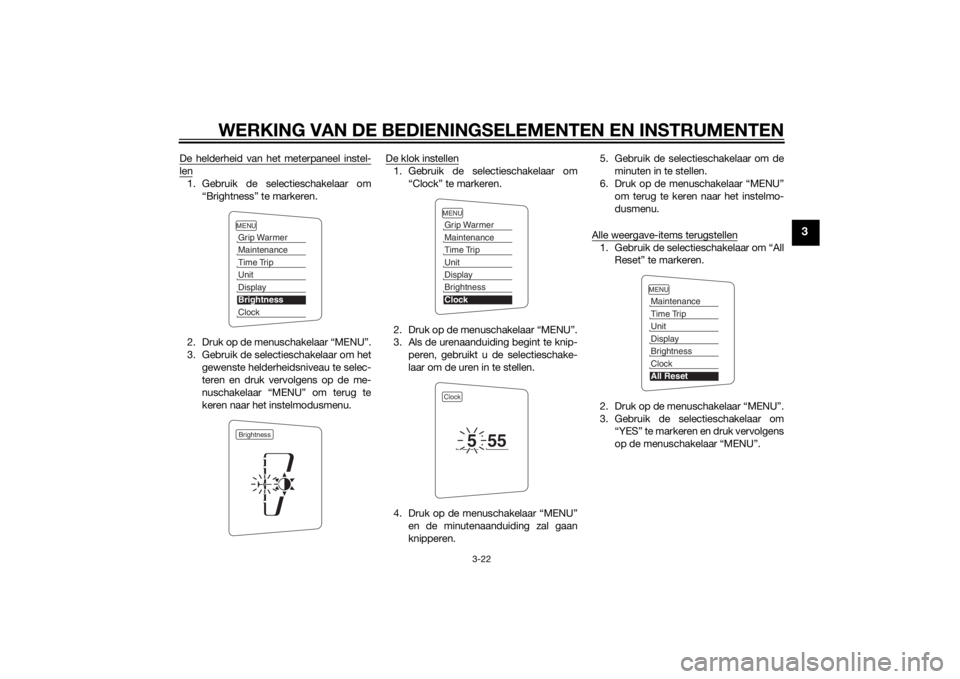

De helderheid van het meterpaneel instel-len1. Gebruik de selectieschakelaar om
“Brightness” te markeren.
2. Druk op de menuschakelaar “MENU”.
3. Gebruik de selectieschakelaar om het
gewenste helderheidsniveau te selec-
teren en druk vervolgens op de me-
nuschakelaar “MENU” om terug te
keren naar het instelmodusmenu.De klok instellen
1. Gebruik de selectieschakelaar om
“Clock” te markeren.
2. Druk op de menuschakelaar “MENU”.
3. Als de urenaanduiding begint te knip-
peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de menuschakelaar “MENU”
en de minutenaanduiding zal gaan
knipperen.5. Gebruik de selectieschakelaar om de
minuten in te stellen.
6. Druk op de menuschakelaar “MENU”
om terug te keren naar het instelmo-
dusmenu.

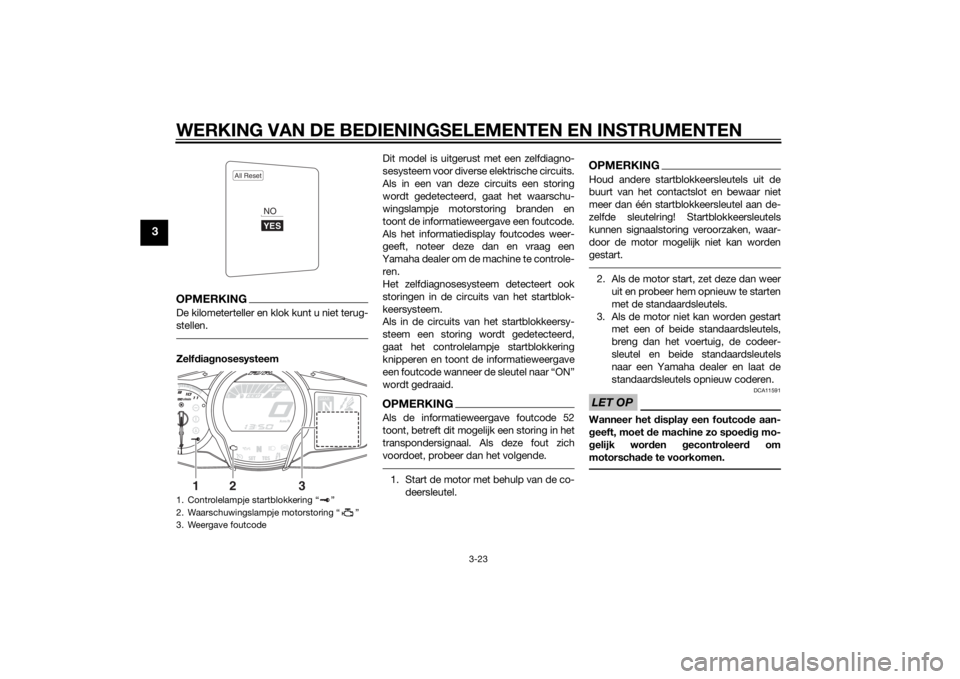

Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All
Reset” te markeren.
2. Druk op de menuschakelaar “MENU”.
3. Gebruik de selectieschakelaar om
“YES” te markeren en druk vervolgens
op de menuschakelaar “MENU”.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockBrightness
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockClock
5
55
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U1MDD1D0.book Page 22 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-23
3
OPMERKINGDe kilometerteller en klok kunt u niet terug-
stellen.ZelfdiagnosesysteemDit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
toont de informatieweergave een foutcode.
Als het informatiedisplay foutcodes weer-
geeft, noteer deze dan en vraag een
Yamaha dealer om de machine te controle-
ren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en toont de informatieweergave
een foutcode wanneer de sleutel naar “ON”
wordt gedraaid.
OPMERKINGAls de informatieweergave foutcode 52
toont, betreft dit mogelijk een storing in het
transpondersignaal. Als deze fout zich
voordoet, probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.
OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.LET OP
DCA11591
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.
1. Controlelampje startblokkering “ ”
2. Waarschuwingslampje motorstoring “ ”
3. Weergave foutcode
All Reset
YESNO
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
3
U1MDD1D0.book Page 23 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-24
3
DAU49432
D-mode (rijmodus)D-mode is een elektronisch geregeld mo-
torprestatiesysteem met twee modusse-
lecties (toermodus “T” en sportmodus “S”).
Druk de rijmodusschakelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-26 voor uitleg over de rijmodusschake-
laar.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.Toermodus “T”
De toermodus “T” is geschikt voor verschil-
lende rijsituaties.
Deze modus biedt een soepel rijgedrag van
het lage- tot het hogetoerenbereik.Sportmodus “S”
Vergeleken met de toermodus biedt deze
modus een sportievere motorrespons in
het lage- en middelhogetoerenbereik.

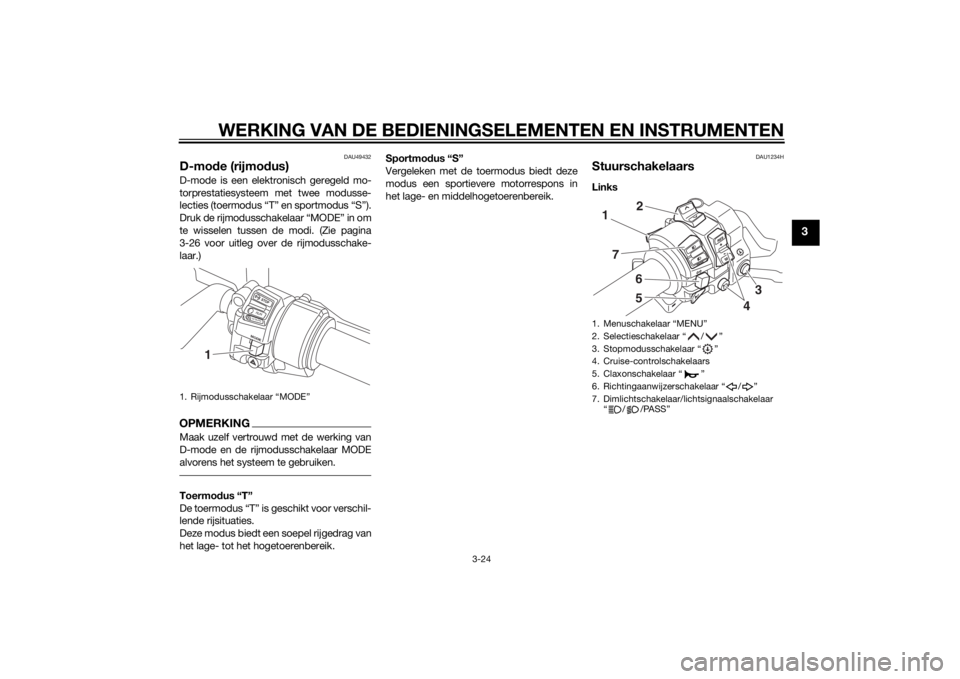

DAU1234H
StuurschakelaarsLinks
1. Rijmodusschakelaar “MODE”
STOPM
O
D
ERUNSTART
1
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
3. Stopmodusschakelaar “ ”
4. Cruise-controlschakelaars
5. Claxonschakelaar “ ”
6. Richtingaanwijzerschakelaar “ / ”
7. Dimlichtschakelaar/lichtsignaalschakelaar
“ / /PASS”17
652
4
3
U1MDD1D0.book Page 24 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-25
3
Rechts
DAU54201
Dimlichtschakelaar/lichtsignaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dim-
licht staan.
DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaarterug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU55372
Startschakelaar/noodstopschakelaar
“//”
Als u de motor wilt starten met de startmo-
tor, zet u deze schakelaar op “ ” en drukt
u vervolgens op de “ ”-zijde van de scha-
kelaar terwijl u de voor- of achterrem be-
krachtigt. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine is omgevallen of
als de gaskabel blijft hangen.
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12735
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
DAU12781
Cruise control-schakelaars
Zie pagina 3-7 voor uitleg over de werking
van cruise control.
DAU54231
Menuschakelaar “MENU”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de functieweergave en in-
stelmodusweergave van de
multifunctionele meter.
Zie “Multifunctionele meter” op pagina
3-10 voor meer informatie.
1. Startschakelaar/noodstopschakelaar
“//”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
STOPM
O
D
ERUNSTART
32
1
U1MDD1D0.book Page 25 Tuesday, June 10, 2014 4:32 PM
