WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-26
3
DAU54221
Selectieschakelaar “ / ”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de functieweergave en in-
stelmodusweergave van de
multifunctionele meter.
Zie “Multifunctionele meter” op pagina
3-10 voor meer informatie.
DAU55463
Stopmodusschakelaar “ ”
Wanneer u op deze schakelaar drukt, wordt
de stopmodus geactiveerd en gaat het
controlelampje stopmodus branden.
Wanneer de stopmodus is geactiveerd,
werkt deze samen met het YCC-S-systeem
om automatisch terug te schakelen naar de
1e versnelling, afhankelijk van de snelheid
van de machine.
Als deze functie is geactiveerd en de ver-
snellingsbak in de 2e versnelling of hoger
staat wanneer de bestuurder de machine
stilzet, wordt automatisch teruggeschakeld
naar de 1e versnelling.OPMERKINGWanneer de stopmodus is geactiveerd,
knippert het terugschakelcontrolelampje
alleen wanneer de bestuurder probeert te
starten in de 2e versnelling of hoger.
DAU54691
Rijmodusschakelaar “MODE”
WAARSCHUWING
DWA15341
Wijzig de rijmodus niet tijdens het rijden.Met deze schakelaar kan de rijmodus wor-
den gewisseld tussen de toermodus “T” en
de sportmodus “S”.
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus.
De geselecteerde modus wordt getoond in
de rijmodusweergave. (Zie pagina 3-13.)
U kunt de rijmodus niet wijzigen terwijl de
cruise control in werking is.
DAU55491
YCC-S-systeemDit voertuig is uitgerust met het YCC-S
(Yamaha Chip Controlled-Shift)-systeem.
Door de basisfunctie van het systeem kan
de bestuurder schakelen zonder een kop-
pelingshendel te gebruiken. Daarnaast is
het stuur voorzien van een handschakel-
hendel, zodat de bestuurder met de voet
kan schakelen via het schakelpedaal of met
de hand via de schakelhendel. (Zie pagina
3-28.)
Wanneer de motor wordt gestart en het
schakelpedaal of de schakelhendel wordt
bediend, wordt een signaal verzonden naar
de MCU (motorregeleenheid) waardoor de
koppeling wordt ontkoppeld. De ECU
(elektronische regeleenheid) past vervol-
gens de elektronische gasklep aan, de
schakeling wordt uitgevoerd en vervolgens
wordt de koppeling weer aangegrepen zo-
dra de motor met de juiste snelheid draait.
De MCU regelt het aangrijpen van de kop-
peling optimaal, op basis van motortoeren-
tal, behoefte en rijomstandigheden.OPMERKINGDit is geen automatische versnellingsbak;
alleen het koppelingsysteem werkt auto-
matisch. De bestuurder moet zelf schake-
U1MDD1D0.book Page 26 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-27
3
len, behalve wanneer de machine tot
stilstand komt terwijl de stopmodus is ge-
activeerd.Zie “Stopmodusschakelaar” (Zie pagina
3-26.) en GEBRUIK EN BELANGRIJKE RIJ-
INFORMATIE (Zie pagina 5-1.) voor meer
uitleg over dit systeem.
DAU40496
SchakelpedaalDeze motorfiets is uitgerust met een con-
stant-mesh 5-versnellingsbak. Het scha-
kelpedaal bevindt zich aan de linkerzijde
van de motor. De vrijstand is de laagste po-
sitie.OPMERKINGSchakelen is alleen mogelijk wanneer de
Het schakelpedaal is naar voorkeur van de
bestuurder in drie standen in te stellen.
De stand van het schakelpedaal afstel-
len
1. Verwijder het schakelpedaal door de
bout weg te halen.2. Zet het schakelpedaal in de gewenste
stand.
3. Breng de bout aan en zet deze vast
met het voorgeschreven aanhaalmo-

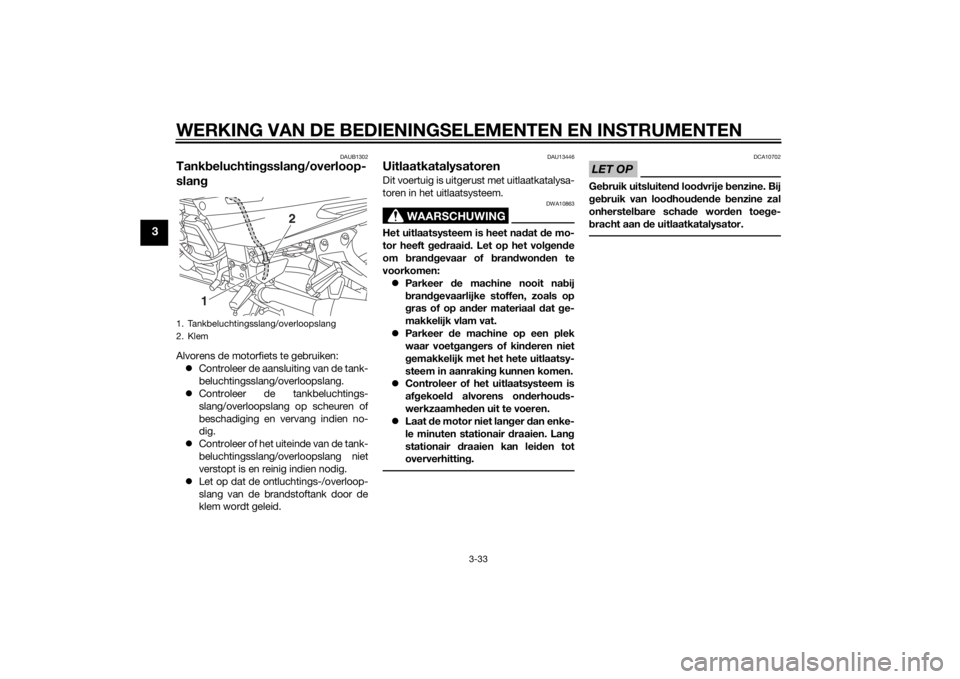

ment.1. Schakelpedaal
1. Schakelpedaal
2. Bout
3. StandaardafstellingAanhaalmoment:
Bout van schakelpedaal:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
31
2
U1MDD1D0.book Page 27 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-28
3
DAU55403
Handschakelhendel “ ”/“ ”De handschakelhendel bevindt zich links
op het stuur.
Trek met uw wijsvinger aan de “ ”-zijde
van de hendel om op te schakelen, en duw
met uw duim tegen de “ ”-zijde om terug
te schakelen. Zie pagina 5-3 voor meer in-
formatie over schakelen.
DAU26825
RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of
het correcte instelpunt op het stelwiel te-
genover het “ ” merkteken op de rem-
hendel staat.
DAU39541
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van het voertuig.
Dit model is uitgerust met een gekoppeld
remsysteem.
Bij het indrukken van het rempedaal wor-
den achter- en voorrem gelijktijdig bediend,
de achterrem volledig en de voorrem ge-
deeltelijk. Voor maximale remkracht dient u
gelijktijdig zowel de remhendel in te knijpen
als het rempedaal in te drukken.

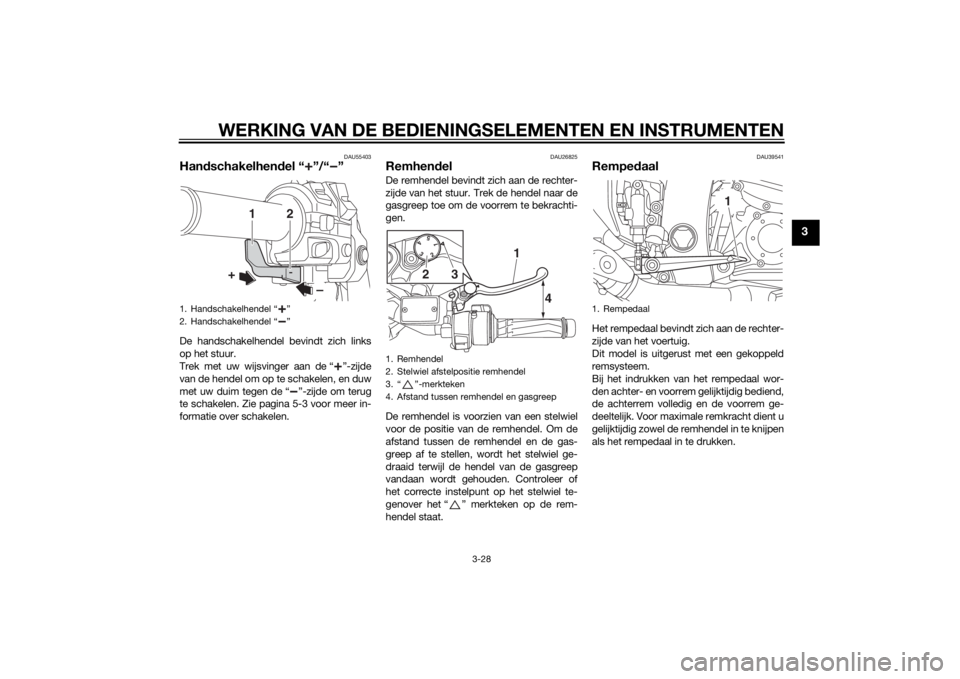

1. Handschakelhendel “ ”
2. Handschakelhendel “ ”
1
2
–
+
1. Remhendel
2. Stelwiel afstelpositie remhendel
3. Ž-merkteken
4. Afstand tussen remhendel en gasgreep
15
43
2
4 1
3
2
1. Rempedaal
1
U1MDD1D0.book Page 28 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-29
3
DAU54532
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.
Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonder ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKINGHet ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van onder de zitting
en wanneer u de remhendel of het
rempedaal licht bedient, kan een tril-
ling in de hendel of het pedaal voel-
baar zijn. Dit duidt niet op een storing.
Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA16831
Houd alle soorten magneten (inclusief
magneetgrijpers, magnetische schroe-
vendraaiers etc.) uit de buurt van de
voorste en achterste wielnaaf, anders
kunnen de magnetische rotors van de
wielnaven beschadigd raken met een
onjuiste werking van het ABS-systeem
en gekoppelde remsysteem tot gevolg.

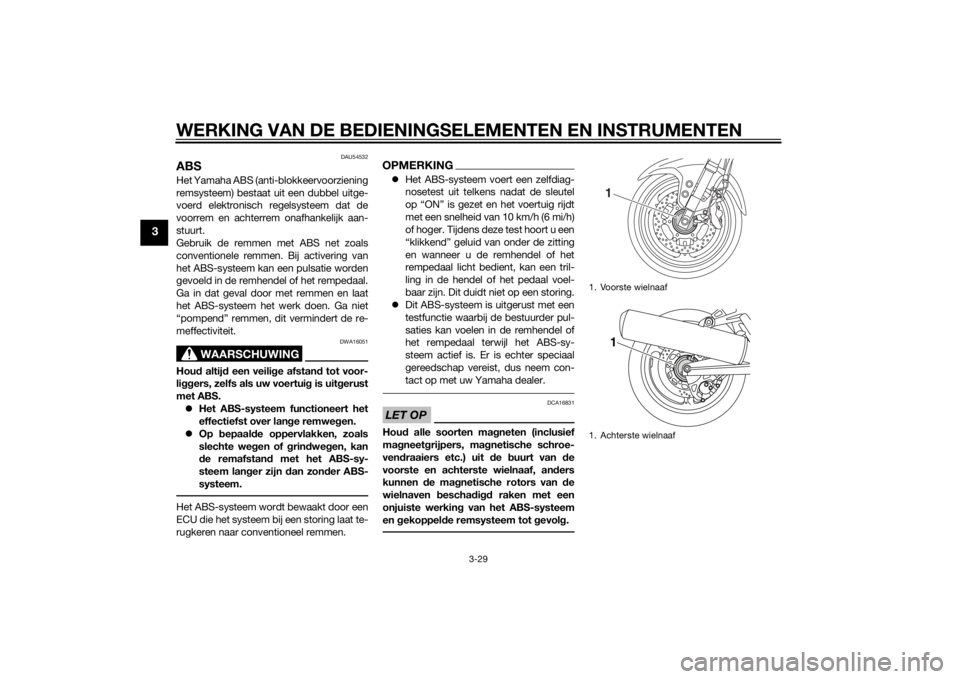

1. Voorste wielnaaf
1. Achterste wielnaaf
11
U1MDD1D0.book Page 29 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-30
3
DAU54271
TractieregelingDe tractieregeling draagt bij aan het behou-
den van grip bij het optrekken op gladde
oppervlakken, zoals onverharde of natte
wegen. Wanneer sensoren detecteren dat
het achterwiel begint te slippen (ongecon-
troleerde slip), grijpt de tractieregeling in
door het motorvermogen te reguleren tot-
dat de grip is hersteld. Het controlelampje
“TCS” knippert om de bestuurder te laten
weten dat de tractieregeling is ingescha-
keld.OPMERKINGEr zijn mogelijk ook kleine veranderingen in
het motor- en uitlaatgeluid waarneembaar
wanneer de tractieregeling wordt ingescha-
keld.
WAARSCHUWING
DWA15432
De tractieregeling vormt geen vervan-
ging voor verstandig rijgedrag dat is
aangepast aan de omstandigheden. De
tractieregeling biedt geen bescherming
tegen gripverlies door te snel ingaan van
bochten, snel optrekken bij schuin over-
hangen of door remmen, en kan wegglij-
den van het voorwiel niet voorkomen.Rijd altijd voorzichtig op oppervlakken
die mogelijk glad kunnen zijn en vermijd
bijzonder gladde oppervlakken.
Als de sleutel naar “ON” wordt gedraaid,
wordt de tractieregeling automatisch inge-
schakeld.
De tractieregeling kan alleen handmatig
worden in- of uitgeschakeld wanneer de
sleutel in de stand “ON” staat en de machi-
ne is gestopt.OPMERKINGAls de machine vast is komen te zitten in
modder, zand of een ander zacht opper-
vlak, schakel dan de tractieregeling uit om
het vrijmaken van het achterwiel te verge-
makkelijken.LET OP
DCA16801
Gebruik uitsluitend de voorgeschreven
banden. (Zie pagina 6-19.) Bij gebruik
van banden met een andere maat zal de
tractieregeling de wielrotatie niet nauw-
keurig kunnen regelen.
De tractieregeling in-/uitschakelen
WAARSCHUWING
DWA15441
Zorg dat de machine stilstaat voordat u
wijzigingen aanbrengt in de instellingen
van de tractieregeling. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op een
ongeval.Als u de tractieregeling wilt uitschakelen,
drukt u gedurende ten minste 2 seconden
op de toets “TCS” op de multifunctionele
meter. Het controlelampje “TCS” gaat aan.
Als u de tractieregeling wilt inschakelen,
drukt u opnieuw op de toets “TCS”. Het

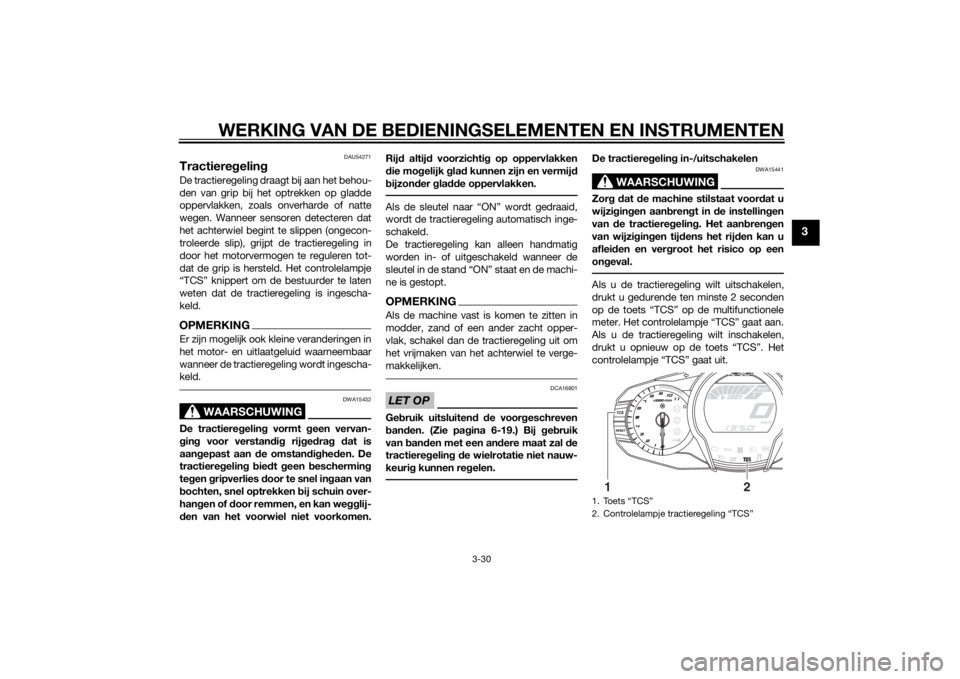

controlelampje “TCS” gaat uit.1. Toets “TCS”
2. Controlelampje tractieregeling “TCS”
1
2
U1MDD1D0.book Page 30 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-31
3
Terugstellen
De tractieregeling wordt uitgeschakeld in
de volgende omstandigheden:
Het achterwiel wordt rondgedraaid
met de machine op de middenbok en
de sleutel in de stand “ON”.
Het voor- of achterwiel komt van de
grond tijdens het rijden.
Overmatig doorslaan van het achter-
wiel.
Als de tractieregeling is uitgeschakeld,
brandt zowel het controlelampje “TCS” als
het waarschuwingslampje motorstoring.
De tractieregeling terugstellenDraai de sleutel naar “OFF”. Wacht ten min-
ste 1 seconde en draai de sleutel dan terug
naar “ON”. Het controlelampje “TCS” moet
nu uitgaan en het systeem wordt ingescha-
keld. Het waarschuwingslampje motorsto-
ring dient uit te gaan nadat een rijsnelheid
van minstens 20 km/h (12 mi/h) is bereikt.
Als het controlelampje “TCS” en/of het
waarschuwingslampje motorstoring na het
terugstellen blijven branden, kan nog
steeds met de motorfiets worden gereden;
laat de motorfiets echter zo snel mogelijk
nakijken door uw Yamaha dealer.
DAU13075

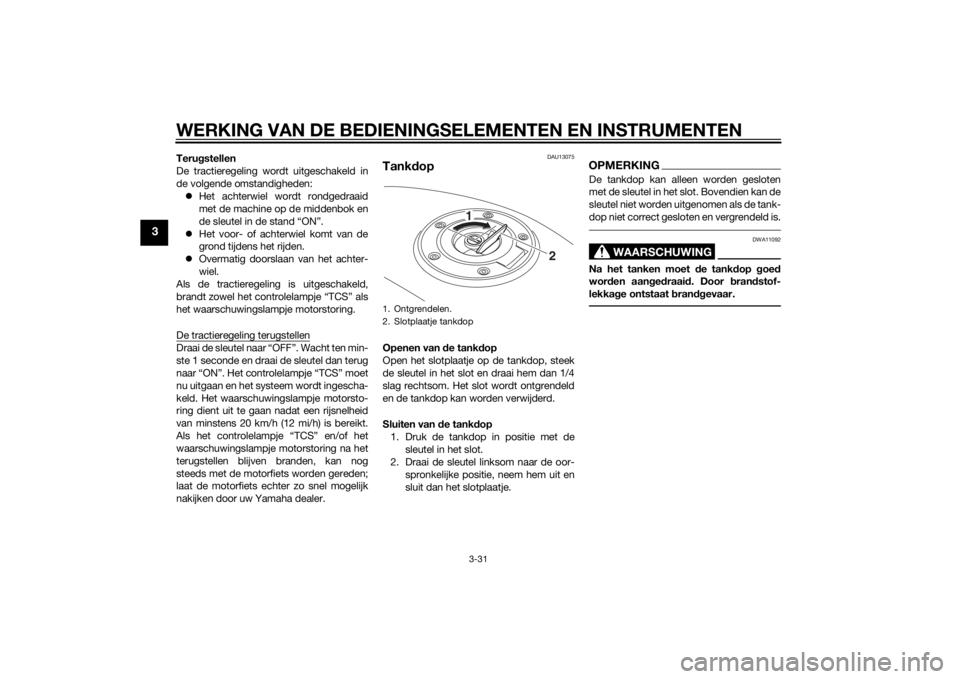

TankdopOpenen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de
sleutel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstof-
lekkage ontstaat brandgevaar.
1. Ontgrendelen.
2. Slotplaatje tankdop
2 1
U1MDD1D0.book Page 31 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-32
3
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg gemors-
te brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU13323
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.

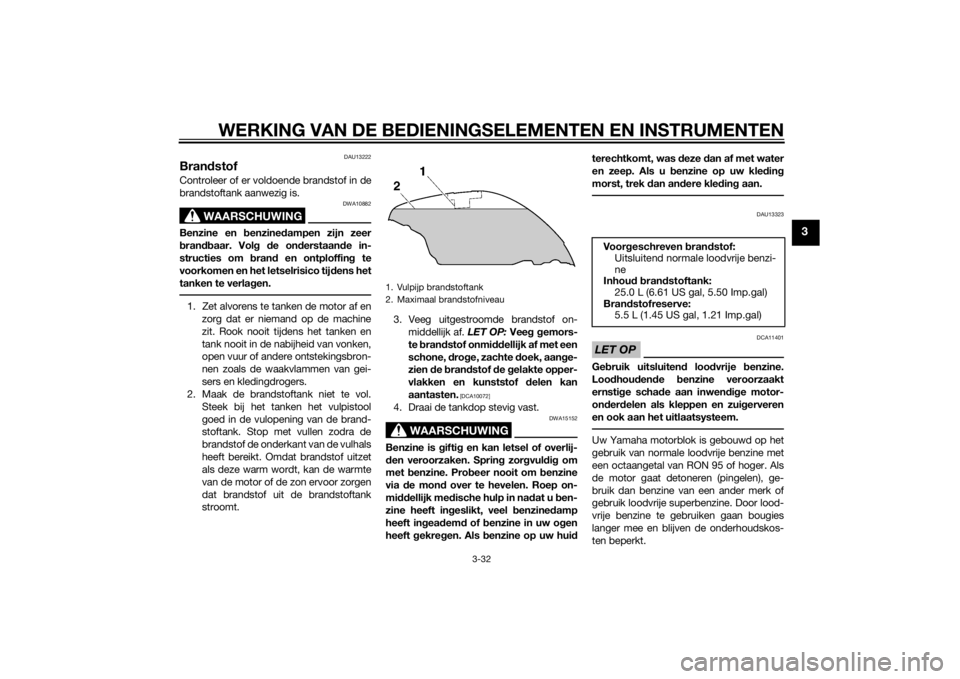

1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
Voorgeschreven brandstof:
Uitsluitend normale loodvrije benzi-
ne
Inhoud brandstoftank:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Brandstofreserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)
U1MDD1D0.book Page 32 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-33
3
DAUB1302
Tankbeluchtingsslang/overloop-
slangAlvorens de motorfiets te gebruiken:
Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.
Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien no-
dig.
Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig.
Let op dat de ontluchtings-/overloop-
slang van de brandstoftank door de
klem wordt geleid.
DAU13446
UitlaatkatalysatorenDit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP
DCA10702
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
1. Tankbeluchtingsslang/overloopslang
2. Klem
2
1
U1MDD1D0.book Page 33 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-34
3
DAU39496
ZadelsDuozadel

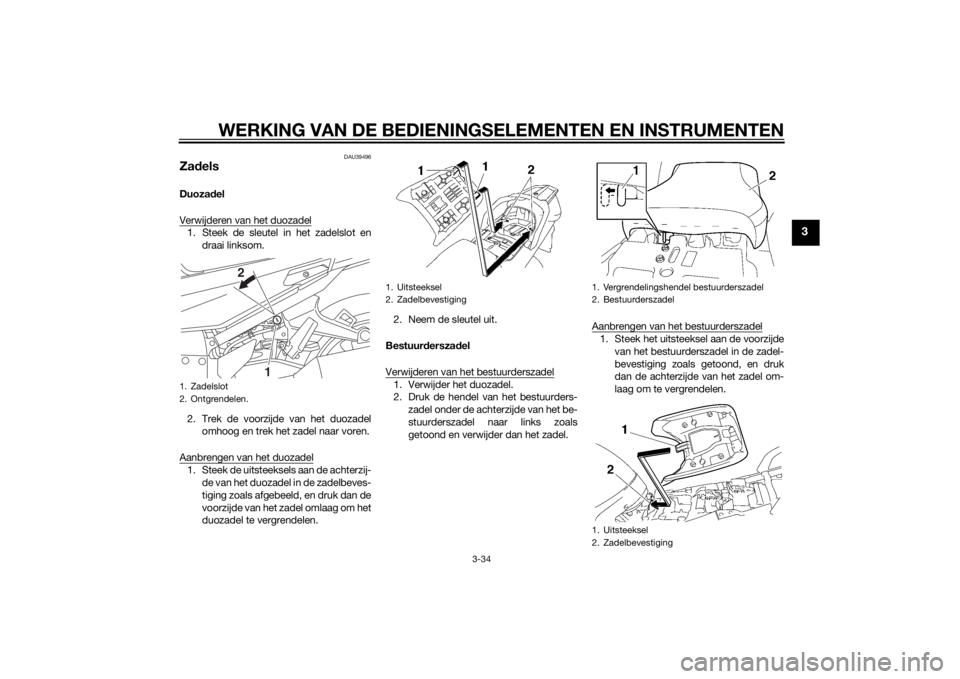

Verwijderen van het duozadel1. Steek de sleutel in het zadelslot en
draai linksom.
2. Trek de voorzijde van het duozadel
omhoog en trek het zadel naar voren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de achterzij-
de van het duozadel in de zadelbeves-
tiging zoals afgebeeld, en druk dan de
voorzijde van het zadel omlaag om het
duozadel te vergrendelen.2. Neem de sleutel uit.
Bestuurderszadel
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel.
2. Druk de hendel van het bestuurders-
zadel onder de achterzijde van het be-
stuurderszadel naar links zoals
getoond en verwijder dan het zadel.Aanbrengen van het bestuurderszadel
1. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in de zadel-
bevestiging zoals getoond, en druk
dan de achterzijde van het zadel om-
laag om te vergrendelen.
1. Zadelslot
2. Ontgrendelen.
1 2
1. Uitsteeksel
2. Zadelbevestiging
1. Vergrendelingshendel bestuurderszadel
2. Bestuurderszadel
1. Uitsteeksel
2. Zadelbevestiging
U1MDD1D0.book Page 34 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-35
3

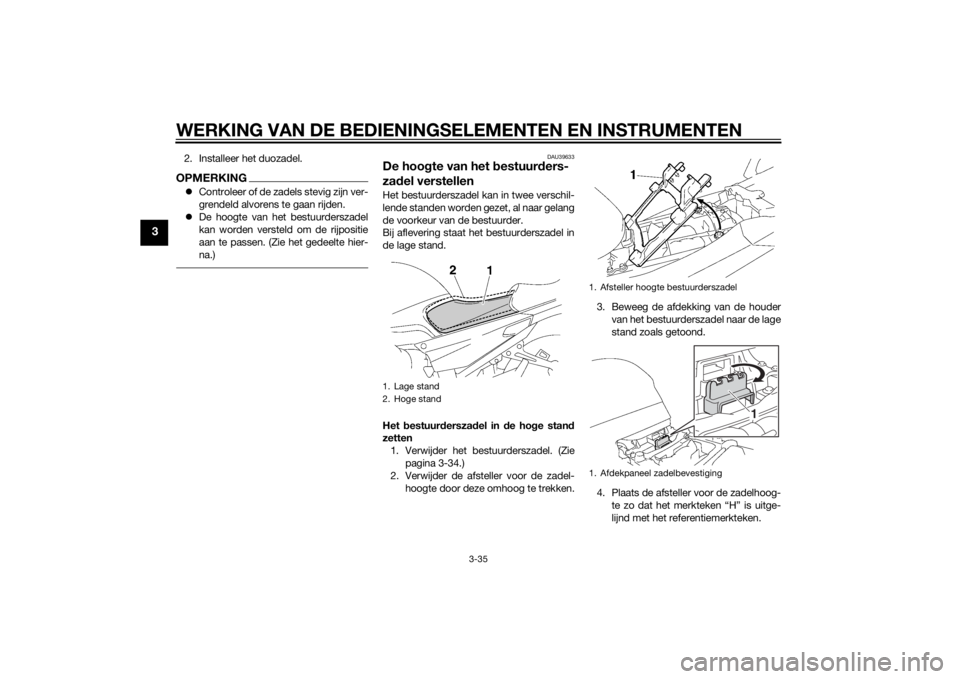

2. Installeer het duozadel.OPMERKINGControleer of de zadels stevig zijn ver-
grendeld alvorens te gaan rijden.
De hoogte van het bestuurderszadel
kan worden versteld om de rijpositie
aan te passen. (Zie het gedeelte hier-
na.)
DAU39633
De hoogte van het bestuurders-
zadel verstellenHet bestuurderszadel kan in twee verschil-
lende standen worden gezet, al naar gelang
de voorkeur van de bestuurder.
Bij aflevering staat het bestuurderszadel in
de lage stand.
Het bestuurderszadel in de hoge stand
zetten
1. Verwijder het bestuurderszadel. (Zie
pagina 3-34.)
2. Verwijder de afsteller voor de zadel-
hoogte door deze omhoog te trekken.3. Beweeg de afdekking van de houder
van het bestuurderszadel naar de lage
stand zoals getoond.
4. Plaats de afsteller voor de zadelhoog-
te zo dat het merkteken “H” is uitge-
lijnd met het referentiemerkteken.1. Lage stand
2. Hoge stand
1. Afsteller hoogte bestuurderszadel
1. Afdekpaneel zadelbevestiging
1
U1MDD1D0.book Page 35 Tuesday, June 10, 2014 4:32 PM
