COMMANDES ET INSTRUMENTS
3-36
3
2. Retirer la clé.
Selle du pilote

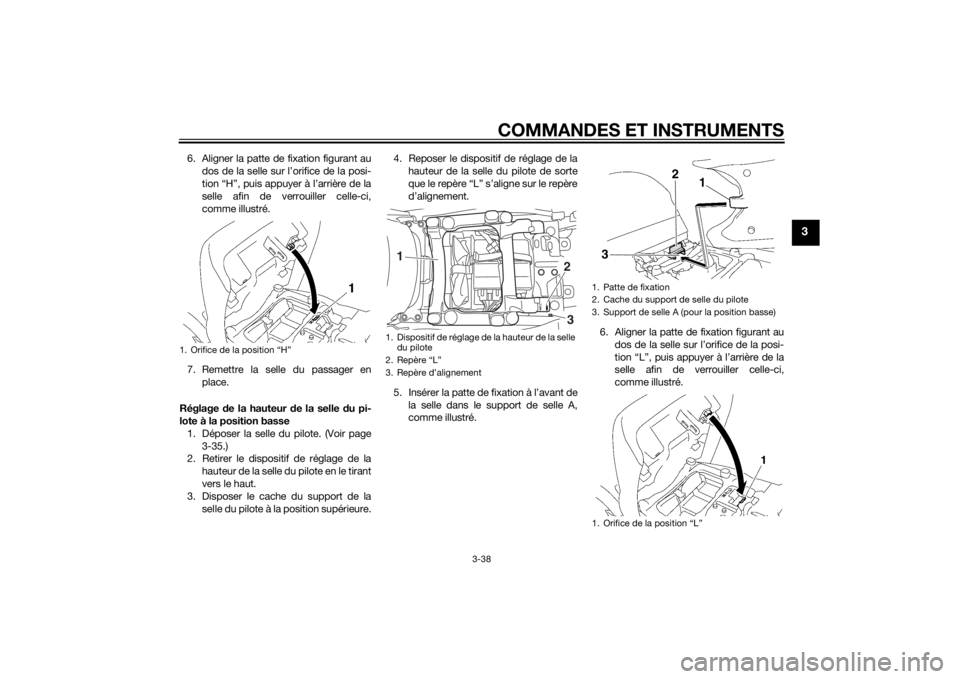

Dépose de la selle du pilote1. Retirer la selle du passager.
2. Pousser le levier de verrouillage de la
selle du pilote, situé sous l’arrière de la
selle, vers la gauche comme illustré,
puis retirer la selle.Mise en place de la selle du pilote
1. Insérer l’ergot à l’avant de la selle
dans le support de selle, comme illus-
tré, puis appuyer à l’arrière de la selle
afin de la verrouiller.2. Remettre la selle du passager en
place.
N.B.Avant de démarrer, s’assurer que les
selles sont correctement en place.
En procédant comme suit, il est pos-
sible d’adapter la hauteur de la selle
du pilote à la posture de conduite du
pilote. (Voir la section suivante.)

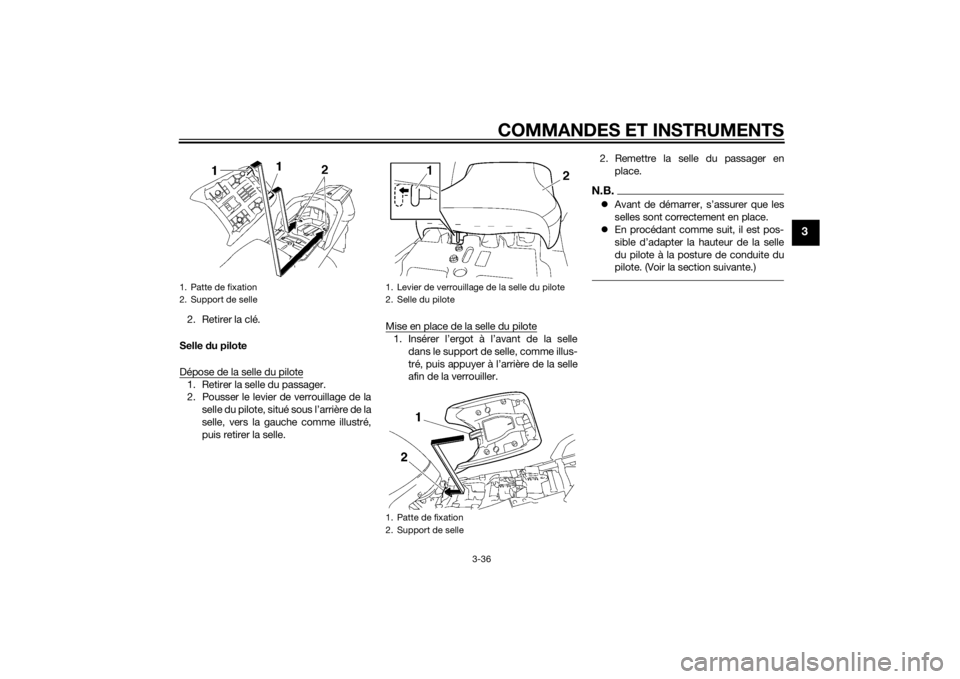

1. Patte de fixation
2. Support de selle
1. Levier de verrouillage de la selle du pilote
2. Selle du pilote
1. Patte de fixation
2. Support de selle
U1MDF1F0.book Page 36 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-37
3
FAU39633

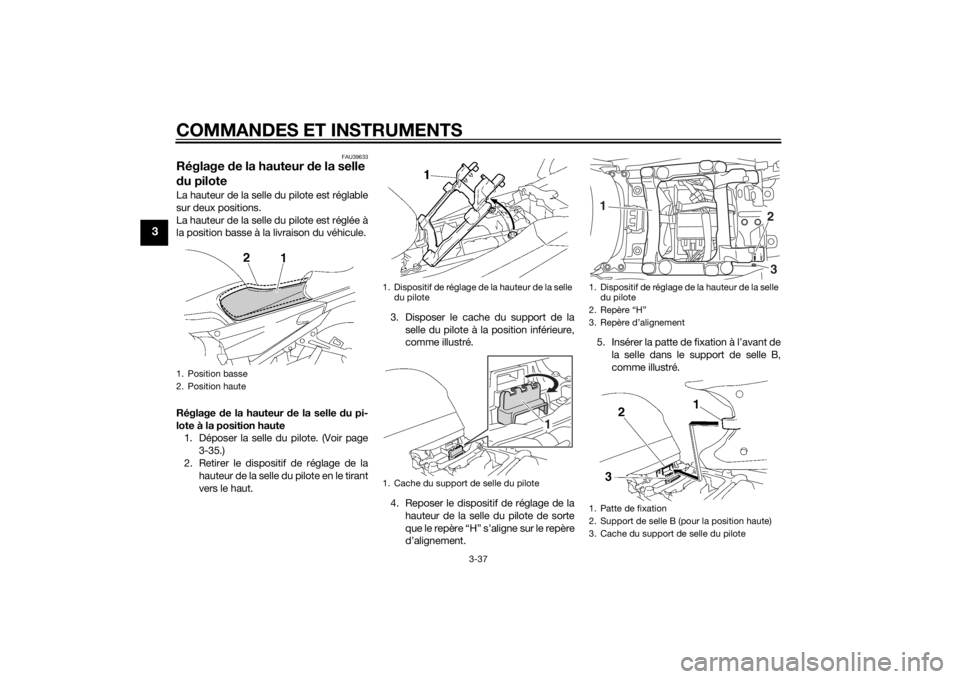

Réglage de la hauteur de la selle
du piloteLa hauteur de la selle du pilote est réglable
sur deux positions.
La hauteur de la selle du pilote est réglée à
la position basse à la livraison du véhicule.
Réglage de la hauteur de la selle du pi-
lote à la position haute
1. Déposer la selle du pilote. (Voir page
3-35.)
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.3. Disposer le cache du support de la
selle du pilote à la position inférieure,
comme illustré.
4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “H” s’aligne sur le repère
d’alignement.5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle B,
comme illustré.1. Position basse
2. Position haute
1. Dispositif de réglage de la hauteur de la selle
du pilote
1. Cache du support de selle du pilote
1
1. Dispositif de réglage de la hauteur de la selle
du pilote
2.
3.
1. Patte de fixation
2. Support de selle B (pour la position haute)
3. Cache du support de selle du pilote
HL
1
23
U1MDF1F0.book Page 37 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-38
3
6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.
7. Remettre la selle du passager en
place.
Réglage de la hauteur de la selle du pi-
lote à la position basse
1. Déposer la selle du pilote. (Voir page
3-35.)
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.
3. Disposer le cache du support de la
selle du pilote à la position supérieure.4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “L” s’aligne sur le repère
d’alignement.
5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle A,
comme illustré.6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “L”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.1. Orifice de la position “H”
1. Dispositif de réglage de la hauteur de la selle
du pilote
2. Repère “L”
3. Repère d’alignement
HL
1
23
1. Patte de fixation
2. Cache du support de selle du pilote
3. Support de selle A (pour la position basse)
1.
1
2
3
U1MDF1F0.book Page 38 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-39
3
7. Remettre la selle du passager en
place.N.B.
sont correctement en place.
FAU14465

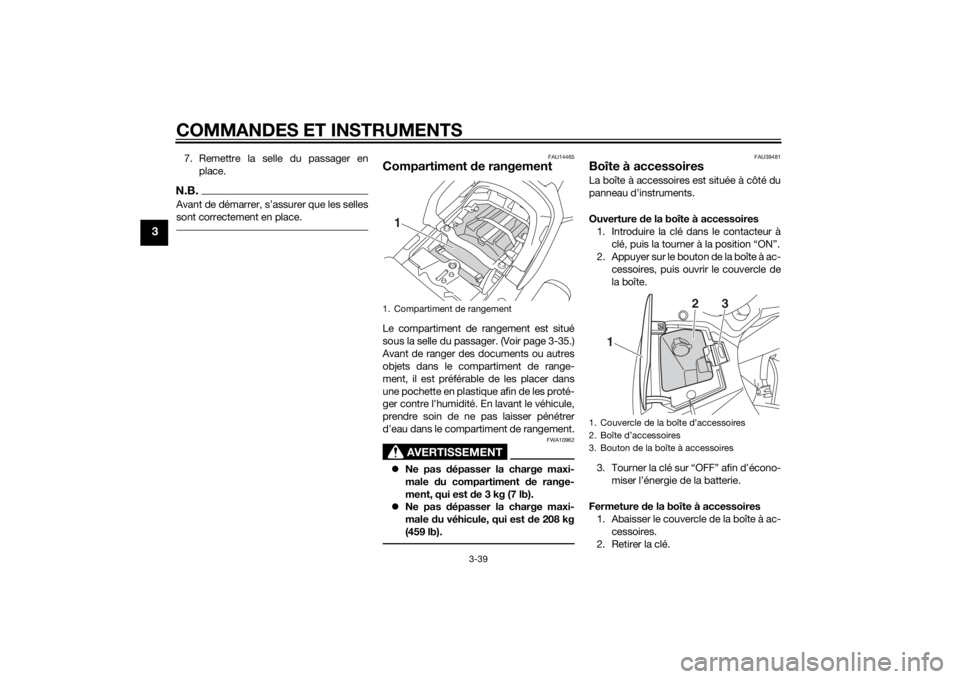

Compartiment de rangementLe compartiment de rangement est situé
sous la selle du passager. (Voir page 3-35.)
Avant de ranger des documents ou autres
objets dans le compartiment de range-
ment, il est préférable de les placer dans
une pochette en plastique afin de les proté-
ger contre l’humidité. En lavant le véhicule,
prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.
AVERTISSEMENT
FWA10962
Ne pas dépasser la charge maxi-
male du compartiment de range-
ment, qui est de 3 kg (7 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 208 kg
(459 lb).
FAU39481
Boîte à accessoiresLa boîte à accessoires est située à côté du
panneau d’instruments.
Ouverture de la boîte à accessoires
1. Introduire la clé dans le contacteur à
clé, puis la tourner à la position “ON”.
2. Appuyer sur le bouton de la boîte à ac-
cessoires, puis ouvrir le couvercle de
la boîte.
3. Tourner la clé sur “OFF” afin d’écono-
miser l’énergie de la batterie.
Fermeture de la boîte à accessoires
1. Abaisser le couvercle de la boîte à ac-
cessoires.
2. Retirer la clé.
1. Compartiment de rangement1
1.
2.
3. Bouton de la boîte à accessoires
1
2
3
U1MDF1F0.book Page 39 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-40
3
ATTENTION
FCA11801
Ne pas placer d’objets sensibles à la
chaleur dans la boîte à accessoires. La
boîte à accessoires devient très chaude,
particulièrement lorsque le moteur est
en marche ou qu’il est chaud.
AVERTISSEMENT
FWA11422
Ne pas dépasser la charge limite de
la boîte à accessoires, qui est de 0.3
kg (0.66 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 208 kg
(459 lb).
FAU39612

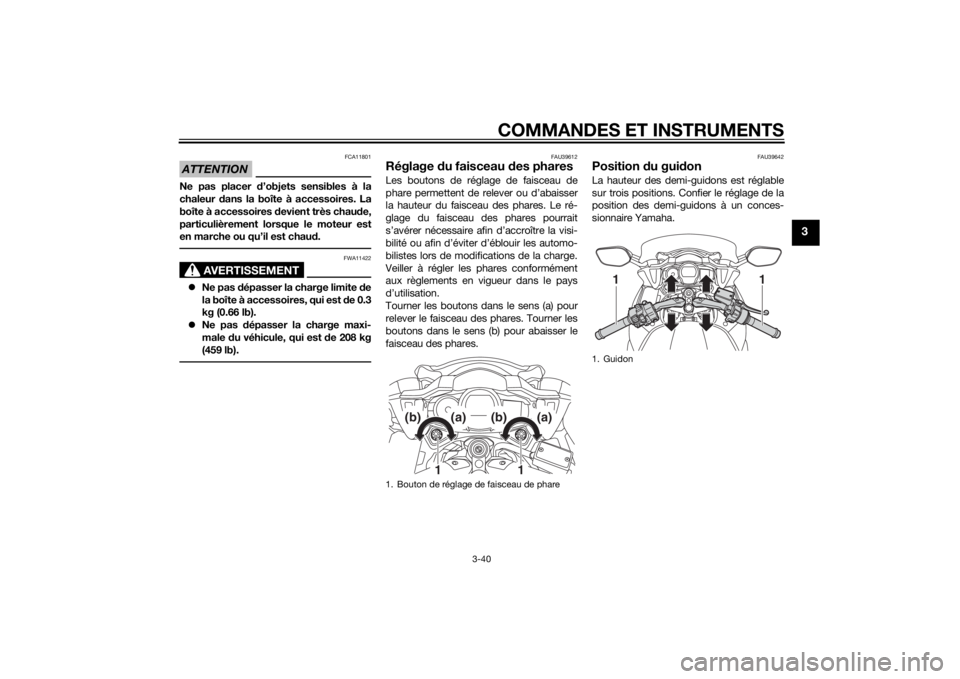

Réglage du faisceau des pharesLes boutons de réglage de faisceau de
phare permettent de relever ou d’abaisser
la hauteur du faisceau des phares. Le ré-
glage du faisceau des phares pourrait
s’avérer nécessaire afin d’accroître la visi-
bilité ou afin d’éviter d’éblouir les automo-
bilistes lors de modifications de la charge.
Veiller à régler les phares conformément
aux règlements en vigueur dans le pays
d’utilisation.
Tourner les boutons dans le sens (a) pour
relever le faisceau des phares. Tourner les
boutons dans le sens (b) pour abaisser le
faisceau des phares.
FAU39642
Position du guidonLa hauteur des demi-guidons est réglable
sur trois positions. Confier le réglage de la
position des demi-guidons à un conces-
sionnaire Yamaha.
1. Bouton de réglage de faisceau de phare
1
1
(b)
(a)
(b)
(a)
1. Guidon
11
U1MDF1F0.book Page 40 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-41
3
FAU54151

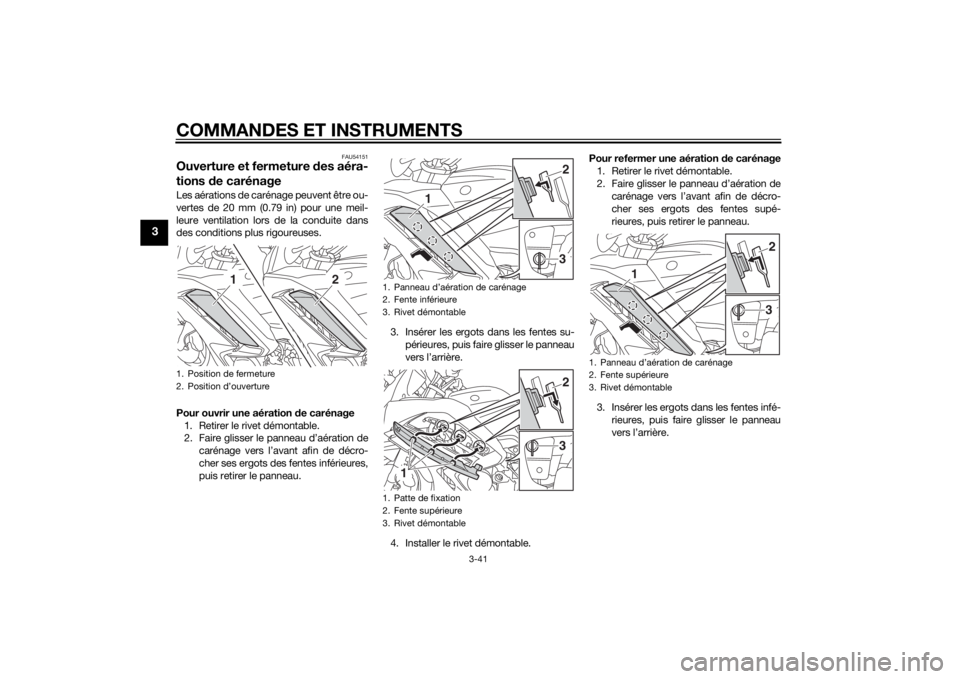

Ouverture et fermeture des aéra-
tions de carénageLes aérations de carénage peuvent être ou-
vertes de 20 mm (0.79 in) pour une meil-
leure ventilation lors de la conduite dans
des conditions plus rigoureuses.
Pour ouvrir une aération de carénage
1. Retirer le rivet démontable.
2. Faire glisser le panneau d’aération de
carénage vers l’avant afin de décro-
cher ses ergots des fentes inférieures,
puis retirer le panneau.3. Insérer les ergots dans les fentes su-
périeures, puis faire glisser le panneau
vers l’arrière.
4. Installer le rivet démontable.Pour refermer une aération de carénage
1. Retirer le rivet démontable.
2. Faire glisser le panneau d’aération de
carénage vers l’avant afin de décro-
cher ses ergots des fentes supé-
rieures, puis retirer le panneau.
3. Insérer les ergots dans les fentes infé-
rieures, puis faire glisser le panneau
vers l’arrière.1. Position de fermeture
2. Position d’ouverture
1
2
1.
2. Fente inférieure
3. Rivet démontable
1. Patte de fixation
2. Fente supérieure
3. Rivet démontable
3
1
2
1
32
1.
2. Fente supérieure
3. Rivet démontable
3
1
2
U1MDF1F0.book Page 41 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-42
3
4. Installer le rivet démontable.N.B.Vérifier que les panneaux des aérations de
carénage sont correctement installés avant
de conduire le véhicule.
FAU39672

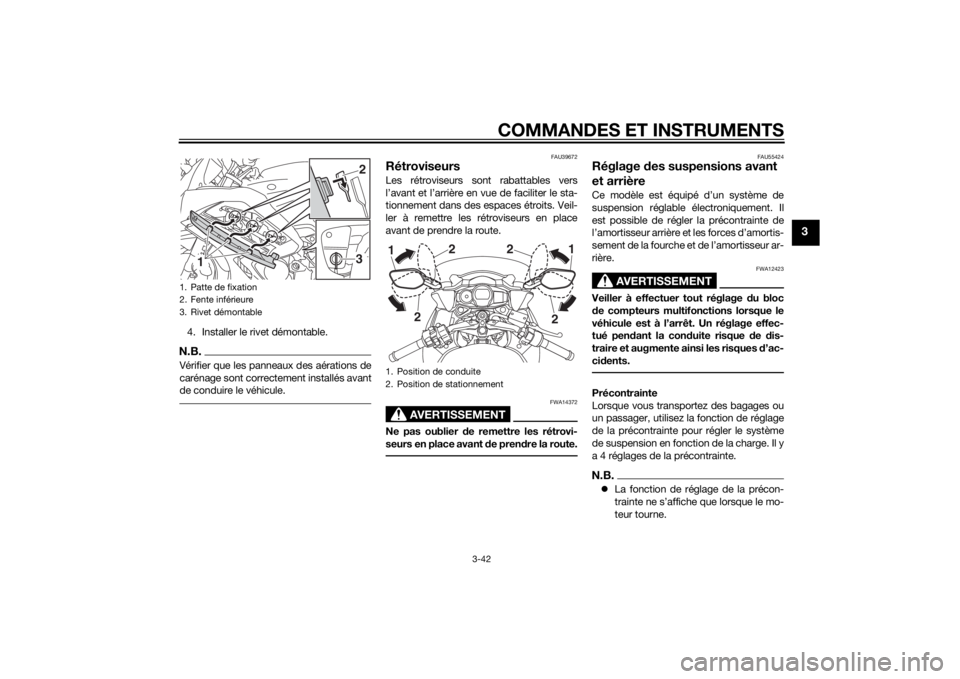

RétroviseursLes rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits. Veil-
ler à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14372
Ne pas oublier de remettre les rétrovi-
seurs en place avant de prendre la route.
FAU55424
Réglage des suspensions avant
et arrièreCe modèle est équipé d’un système de
suspension réglable électroniquement. Il
est possible de régler la précontrainte de
l’amortisseur arrière et les forces d’amortis-
sement de la fourche et de l’amortisseur ar-
rière.
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pendant la conduite risque de dis-
traire et augmente ainsi les risques d’ac-
cidents.Précontrainte
Lorsque vous transportez des bagages ou
un passager, utilisez la fonction de réglage
de la précontrainte pour régler le système
de suspension en fonction de la charge. Il y
a 4 réglages de la précontrainte.N.B.La fonction de réglage de la précon-
trainte ne s’affiche que lorsque le mo-
teur tourne.
1. Patte de fixation
2. Fente inférieure
3. Rivet démontable
1
32
1. Position de conduite
2. Position de stationnement
2 2
1
221
U1MDF1F0.book Page 42 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-43
3
Le changement du réglage de la pré-
contrainte modifie également les
forces d’amortissement des suspen-
sions avant et arrière en consé-
quence. Cf. “Force d’amortissement”
à la page 3-45 pour plus d’informa-
tions.
À propos du fonctionnement à froid :
• En cas d’utilisation de la fonction de
réglage de la précontrainte, rien ne
doit peser sur le véhicule.
• Lors de l’utilisation de la fonction de
réglage de la précontrainte à des
températures ambiantes proches
de 0 °C (32 °F), ou inférieures, le té-
moin d’alerte du système de sus-
pension réglable électroniquement
peut s’allumer afin de protéger le
moteur de la fonction de réglage de
la précontrainte.
• La suspension continuera à fonc-
tionner normalement. Seule la fonc-
tion de réglage de la précontrainte
est indisponible.
• Pour réinitialiser le témoin d’alerte
du système de suspension réglable
électroniquement, attendre environ
6 minutes puis tourner la clé sur
“OFF”, ou tourner immédiatement
la clé sur “OFF” puis attendre 6 mi-
nutes.• Si le témoin d’alerte du système de
suspension réglable électronique-
ment reste allumé, il convient de
faire contrôler le système de sus-
pension par un concessionnaire
Yamaha.

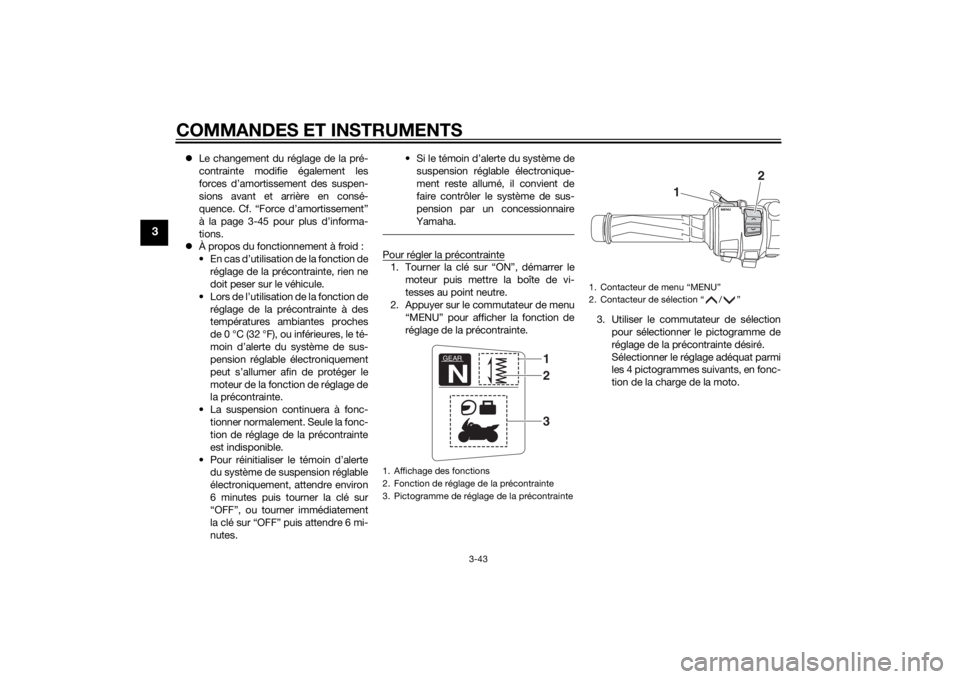

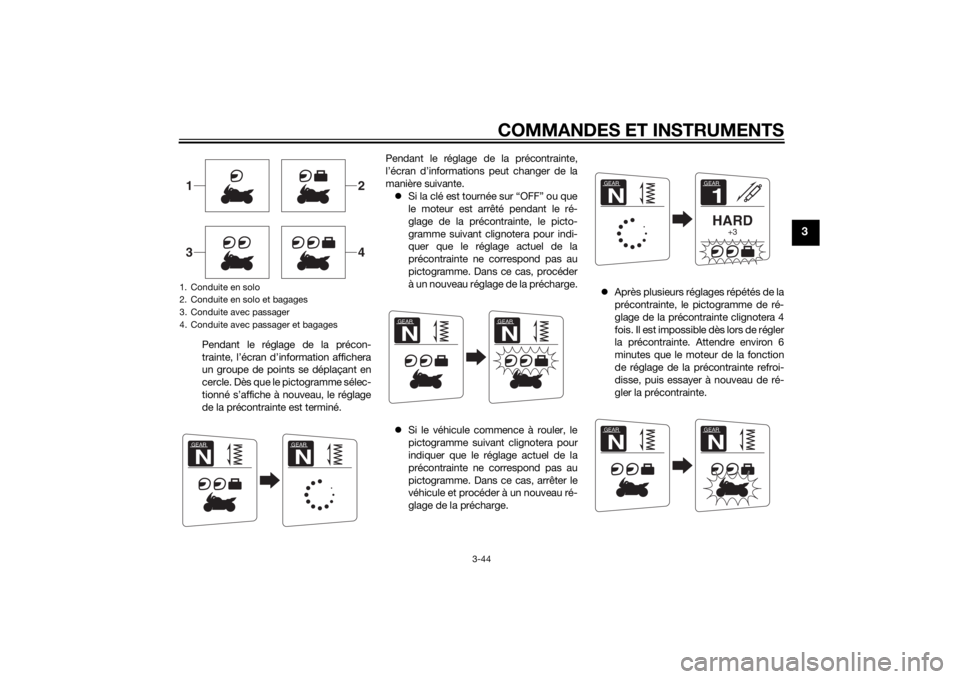

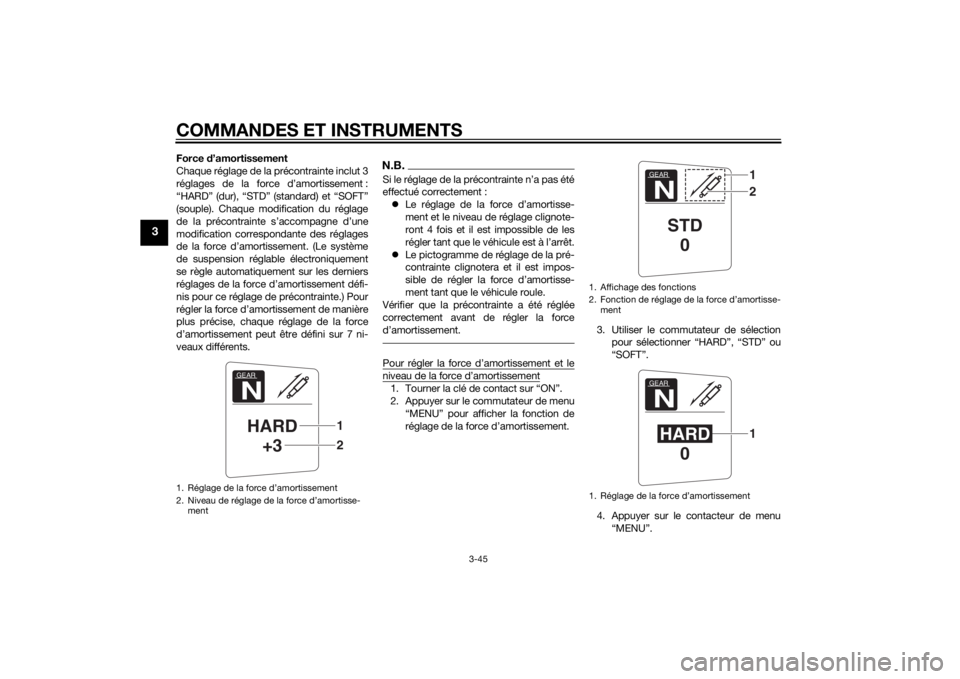

Pour régler la précontrainte1. Tourner la clé sur “ON”, démarrer le
moteur puis mettre la boîte de vi-
tesses au point neutre.
2. Appuyer sur le commutateur de menu
“MENU” pour afficher la fonction de
réglage de la précontrainte.3. Utiliser le commutateur de sélection
pour sélectionner le pictogramme de
réglage de la précontrainte désiré.
Sélectionner le réglage adéquat parmi
les 4 pictogrammes suivants, en fonc-
tion de la charge de la moto.1. Affichage des fonctions
2. Fonction de réglage de la précontrainte
3. Pictogramme de réglage de la précontrainte
GEARN
132
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1
2
U1MDF1F0.book Page 43 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-44
3
Pendant le réglage de la précon-
trainte, l’écran d’information affichera
un groupe de points se déplaçant en
cercle. Dès que le pictogramme sélec-
tionné s’affiche à nouveau, le réglage
de la précontrainte est terminé.Pendant le réglage de la précontrainte,
l’écran d’informations peut changer de la
manière suivante.
Si la clé est tournée sur “OFF” ou que
le moteur est arrêté pendant le ré-
glage de la précontrainte, le picto-
gramme suivant clignotera pour indi-
quer que le réglage actuel de la
précontrainte ne correspond pas au
pictogramme. Dans ce cas, procéder
à un nouveau réglage de la précharge.
Si le véhicule commence à rouler, le
pictogramme suivant clignotera pour
indiquer que le réglage actuel de la
précontrainte ne correspond pas au
pictogramme. Dans ce cas, arrêter le
véhicule et procéder à un nouveau ré-
glage de la précharge.Après plusieurs réglages répétés de la
précontrainte, le pictogramme de ré-
glage de la précontrainte clignotera 4
fois. Il est impossible dès lors de régler
la précontrainte. Attendre environ 6
minutes que le moteur de la fonction
de réglage de la précontrainte refroi-
disse, puis essayer à nouveau de ré-
gler la précontrainte.
1. Conduite en solo
2. Conduite en solo et bagages
3. Conduite avec passager
4. Conduite avec passager et bagages1
2
3
4
GEARN
GEARN
GEARN
GEARN
GEAR1HARD
+3
GEARNGEARN
GEARN
U1MDF1F0.book Page 44 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-45
3
Force d’amortissement
Chaque réglage de la précontrainte inclut 3
réglages de la force d’amortissement :
“HARD” (dur), “STD” (standard) et “SOFT”
(souple). Chaque modification du réglage
de la précontrainte s’accompagne d’une
modification correspondante des réglages
de la force d’amortissement. (Le système
de suspension réglable électroniquement
se règle automatiquement sur les derniers
réglages de la force d’amortissement défi-
nis pour ce réglage de précontrainte.) Pour
régler la force d’amortissement de manière
plus précise, chaque réglage de la force
d’amortissement peut être défini sur 7 ni-
veaux différents.
N.B.
effectué correctement :
Le réglage de la force d’amortisse-
ment et le niveau de réglage clignote-
ront 4 fois et il est impossible de les
régler tant que le véhicule est à l’arrêt.
Le pictogramme de réglage de la pré-
contrainte clignotera et il est impos-
sible de régler la force d’amortisse-
ment tant que le véhicule roule.
Vérifier que la précontrainte a été réglée
correctement avant de régler la force
d’amortissement.Pour régler la force d’amortissement et leniveau de la force d’amortissement1. Tourner la clé de contact sur “ON”.
2. Appuyer sur le commutateur de menu
“MENU” pour afficher la fonction de
réglage de la force d’amortissement.3. Utiliser le commutateur de sélection
pour sélectionner “HARD”, “STD” ou
“SOFT”.
4. Appuyer sur le contacteur de menu
“MENU”.
1. Réglage de la force d’amortissement
2. Niveau de réglage de la force d’amortisse-
ment
GEARNHARD
+3
21
1. Affichage des fonctions
2. Fonction de réglage de la force d’amortisse-
ment
1. Réglage de la force d’amortissement
GEARN
STD
0
12
GEARNHARD
0
1
U1MDF1F0.book Page 45 Monday, June 9, 2014 5:15 PM
