COMMANDES ET INSTRUMENTS
3-26
3
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU55372
Coupe-circuit du
moteur/démarreur “ / / ”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ” et ap-
puyer sur le côté “ ” du contacteur tout
actionnant le frein avant ou arrière. Avant
de mettre le moteur en marche, il convient
de lire les instructions de mise en marche fi-
gurant à la page 5-1.
En cas d’urgence, comme par exemple lors
d’une chute ou d’un blocage du câble des
gaz, placer ce contacteur sur “ ” afin de
couper le moteur.
FAU41701
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée
à la position “ON”, et lorsque le bouton du
démarreur est actionné. Cela n’indique
donc pas une panne.
FAU12735
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU12781
Contacteurs du régulateur de vitesse
Le régulateur de vitesse est expliqué à la
page 3-7.
FAU54231
Contacteur de menu “MENU”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des fonctions et
l’affichage des modes de réglage du bloc
de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-10 pour plus d’infor-
mations.
FAU54221
Contacteur de sélection “ / ”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des fonctions et
l’affichage des modes de réglage du bloc
de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-10 pour plus d’infor-
mations.
FAU55463
Commutateur de fonction Mode
d’arrêt “ ”
Lorsque l’on appuie sur ce commutateur, la
fonction Mode d’arrêt est activée et le té-
moin correspondant s’allume.
Lorsque la fonction Mode d’arrêt est acti-
vée, elle est couplée au système YCC-S
pour rétrograder automatiquement jusqu’à
la 1ère vitesse, en fonction de la vitesse du
véhicule.
Si cette fonction est activée et que la boîte
de vitesses se trouve en 2
e vitesse ou plus
lorsque le pilote arrête le véhicule, la fonc-
tion rétrograde automatiquement jusqu’en
1
re.
U1MDF1F0.book Page 26 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-27
3
N.B.Lorsque la fonction Mode d’arrêt est acti-
vée, le témoin de rétrogradage ne clignote
que si le pilote essaie de démarrer en 2
e vi-
tesse ou plus.
FAU54691
Contacteur de mode de conduite
“MODE”
AVERTISSEMENT
FWA15341
Ne pas changer de mode de conduite
tant que le véhicule est en mouvement.Ce contacteur permet de sélectionner le
mode de conduite tourisme “T” et le mode
de conduite sportif “S”.
Pour pouvoir changer de mode de
conduite, il faut que la poignée des gaz soit
complètement fermée.
Le mode sélectionné s’affiche à l’écran du
mode de conduite. (Voir page 3-13.)
Le mode de conduite ne peut pas être mo-
difié lorsque le régulateur de vitesse est ac-
tivé.
FAU55491
Système YCC-SCe véhicule est équipé du système
Yamaha de passage des rapports semi-au-
tomatique YCC-S (Yamaha Chip Control-
led-Shift).
Ce système permet avant tout de passer
les rapports sans avoir recours à un levier
d’embrayage. De plus, un sélecteur est
monté au guidon afin de permettre au pilote
de changer de vitesse à l’aide soit du sélec-
teur au guidon, soit du sélecteur au pied.
(Voir page 3-28.)
Lorsque le moteur est démarré et que le sé-
lecteur au pied ou au guidon est déplacé,
un signal est envoyé au MCU (boîtier de
commande du moteur) qui débraye ; l’ECU
(bloc de commande électronique) règle en-
suite le papillon électronique, le change-
ment de vitesse s’effectue puis l’em-
brayage s’engage à nouveau dès le que
moteur tourne au régime adéquat. L’em-
brayage du moteur est optimisé par le MCU
en fonction du régime moteur, des exi-
gences du moteur et des conditions de la
route.
N.B.

tique. Le pilote doit passer lui-même les vi-
arrête le véhicule et


TION ET CONSEILS IMPORTANTS CON-
CERNANT LE PILOTAGE (Voir page 5-1.)

système.
U1MDF1F0.book Page 27 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-28
3
FAU40496
Sélecteur au piedCe modèle est équipé d’une boîte de vi-
tesses à 5 vitesses à prise constante. Le
sélecteur est situé sur le côté gauche de la
moto. Le point mort se trouve à la position
inférieure.N.B.
que lorsque la clé de contact est tournée à
Le sélecteur au pied est réglable sur trois
positions pour un réglage adapté au pilote.
Réglage de la position du sélecteur
1. Déposer le sélecteur après avoir retiré
sa vis.2. Ajuster le sélecteur à la position dési-
rée.
3. Monter la vis, puis la serrer au couple
spécifié.
FAU55403
Sélecteur au guidon “ ”/“ ”Le sélecteur au guidon est situé à la poi-
gnée gauche.
Tirer sur le côté “ ” du levier avec l’index
afin de monter les rapports, et pousser sur
son côté “ ” avec le pouce afin de rétro-
grader. Se référer à la page 5-3 pour plus
de détails sur le changement de rapport.
1. Sélecteur
1. Sélecteur
2. Vis
3. Position standard
Couple de serrage :
Vis de sélecteur :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
31
2
1. Sélecteur au guidon Ž
2. Sélecteur au guidon Ž
1
2
–
+
U1MDF1F0.book Page 28 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-29
3
FAU26825
Levier de freinLe levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et la
marque “ ” sur le levier de frein.
FAU39541
Pédale de freinLa pédale de frein est située du côté droit
du véhicule.
Ce modèle est équipé d’un système de
freins couplés.
L’actionnement de la pédale de frein fait ef-
fet sur le frein arrière ainsi que sur une par-
tie du frein avant. Afin d’obtenir les pleines
performances de freinage, il convient d’ac-
tionner simultanément le levier et la pédale
de frein.
FAU54532
Système d’antiblocage des
roues (ABS)Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électro-
nique agissant indépendamment sur la
roue avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations
peuvent se faire ressentir au levier de frein
ou à la pédale de frein. Dans ce cas, conti-
nuer à utiliser les freins et laisser le système
ABS fonctionner ; ne pas “pomper” sur les
freins au risque de réduire l’efficacité de
freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
1. Levier de frein
2. Molette de réglage de position du levier de
frein
3. Repère “ ”
4. Distance entre le levier de frein et la poignée
des gaz
15
43
2
4 1
3
2
1. Pédale de frein
1
U1MDF1F0.book Page 29 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-30
3
tème ABS peut requérir une
distance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B.Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible sous la selle
et une vibration est ressentie au ni-
veau du levier ou de la pédale de frein
dès qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
Ce système ABS dispose d’un mode
de test produisant des vibrations au
levier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à un
concessionnaire Yamaha.
ATTENTION
FCA16831
Éloigner tous types d’aimants (y compris
doigts et tournevis magnétiques, etc.)
des moyeux de roue avant et arrière,
sous peine de risquer d’endommager les
rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS et du sys-

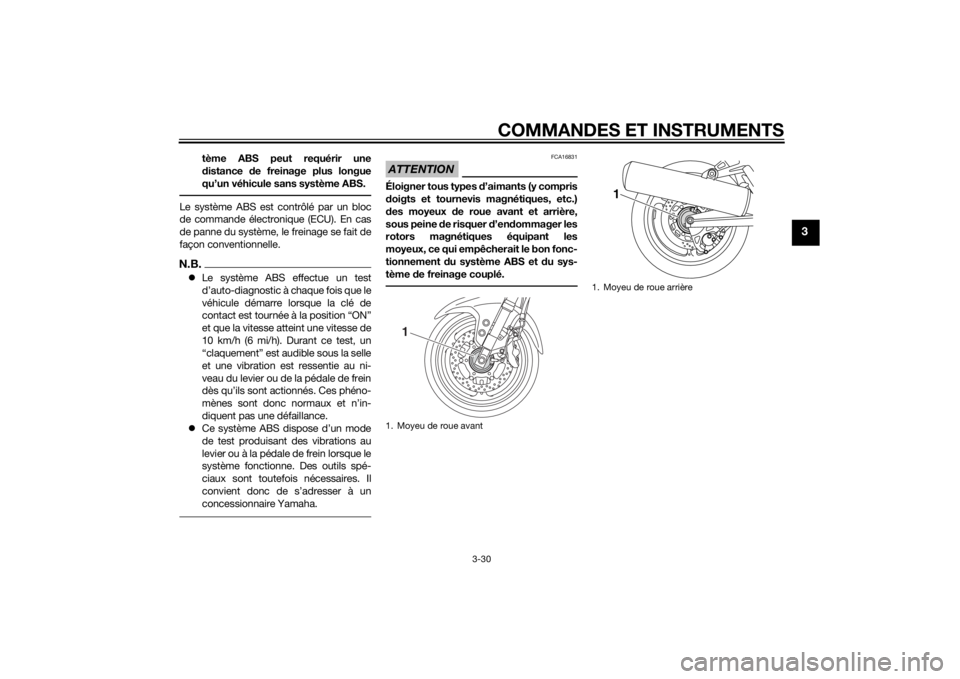

tème de freinage couplé.1. Moyeu de roue avant
1
1. Moyeu de roue arrière
1
U1MDF1F0.book Page 30 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-31
3
FAU54271
Système de régulation antipati-
nageLe système de régulation antipatinage per-
met de contrôler le patinage de roue lors
d’accélérations sur des chaussées glis-
santes, telles les routes non-goudronnées
ou mouillées. Si les capteurs détectent que
la roue arrière commence à patiner (rota-
tion incontrôlée), le système de régulation
antipatinage entre en action et contrôle la
puissance du moteur jusqu’à la normalisa-
tion de la motricité. Le témoin/témoin
d’alerte “TCS” clignote pour avertir le pilote
de l’activation du système de régulation an-
tipatinage.N.B.Le pilote peut également remarquer une lé-
gère modification du bruit du moteur et de

tème.
AVERTISSEMENT
FWA15432
Le système de régulation antipatinage
ne supprime pas la nécessité d’adapter
sa conduite aux conditions de la route.
Le système n’empêche pas la perte de
motricité lors de la conduite à des vi-
tesses excessives à l’abord de virages,
lors d’accélérations brutales à un angled’inclinaison important, ou lors de frei-
nages, et il n’empêche pas le patinage
de la roue avant. Comme avec toute
autre moto, il convient d’exercer de la
prudence à l’approche de surfaces po-
tentiellement glissantes et d’éviter les
surfaces particulièrement glissantes.
Lorsque la clé de contact est tournée sur
“ON”, le système de régulation antipati-
nage s’allume automatiquement.
Le système de régulation antipatinage ne
peut être allumé ou éteint manuellement
que lorsque la clé de contact est en posi-
tion “ON” et que la moto est à l’arrêt.N.B.Désactiver le système de régulation antipa-

ment, etc., afin de faciliter le dégagement
de la roue arrière.ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 6-19.) Le montage de
pneus de taille différente empêcherait le
contrôle adéquat du patinage.
Activation/désactivation du système de
régulation antipatinage
AVERTISSEMENT
FWA15441
Veiller à effectuer tout réglage du sys-
tème de régulation antipatinage le véhi-
cule à l’arrêt. Un réglage effectué pen-
dant la conduite risque de distraire et
augmente ainsi les risques d’accidents.Pour le désactiver, appuyer sur le bouton
“TCS” du bloc de compteurs multifonc-
tions pendant au moins 2 secondes. Le té-
moin/témoin d’alerte “TCS” s’allume.
Pour l’activer, appuyer de nouveau sur le
bouton “TCS”. Le témoin/témoin d’alerte

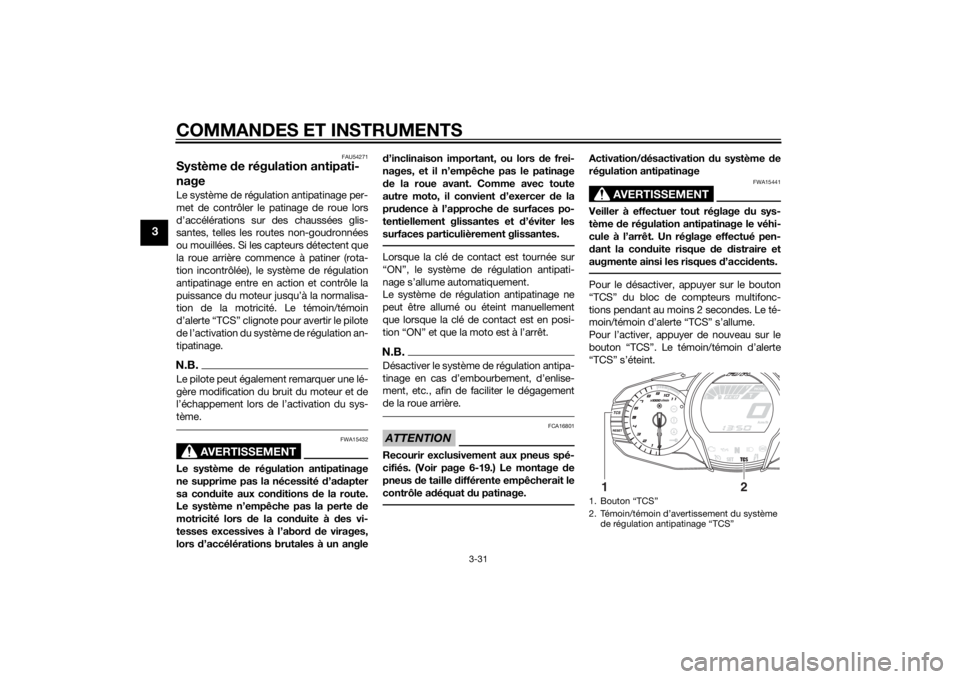

“TCS” s’éteint.1. Bouton “TCS”
2. Témoin/témoin d’avertissement du système
de régulation antipatinage “TCS”
1
2
U1MDF1F0.book Page 31 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-32
3
Réactivation
Le système de régulation antipatinage se
désactive dans les cas suivants :
La roue arrière est tournée alors que la
béquille centrale est déployée et que
la clé de contact se trouve sur “ON”.
La roue avant ou la roue arrière se
soulèvent pendant la conduite.
Patinage de roue arrière excessif.
Si le système de régulation antipatinage est
désactivé, le témoin/témoin d’alerte “TCS”
et le témoin d’alerte de panne du moteur
s’allument.
Pour remettre à zéro le système de régula-tion antipatinageTourner la clé de contact sur “OFF”. At-
tendre au moins 1 seconde, puis tourner la
clé de contact sur “ON”. Le témoin/témoin
d’alerte “TCS” devrait s’éteindre et la régu-
lation antipatinage s’activer. Le témoin
d’alerte de panne du moteur devrait
s’éteindre dès que la moto atteint 20 km/h
(12 mi/h). Si le témoin/témoin d’alerte
“TCS” et/ou le témoin d’alerte de panne du
moteur restent allumés après la remise à
zéro, il reste possible d’utiliser la moto,
mais il faut la faire contrôler par un conces-
sionnaire Yamaha dès que possible.
FAU13075
Bouchon du réservoir de carbu-
rantOuverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans
le sens des aiguilles d’une montre. La ser-
rure est alors déverrouillée et le bouchon du
réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé


fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.

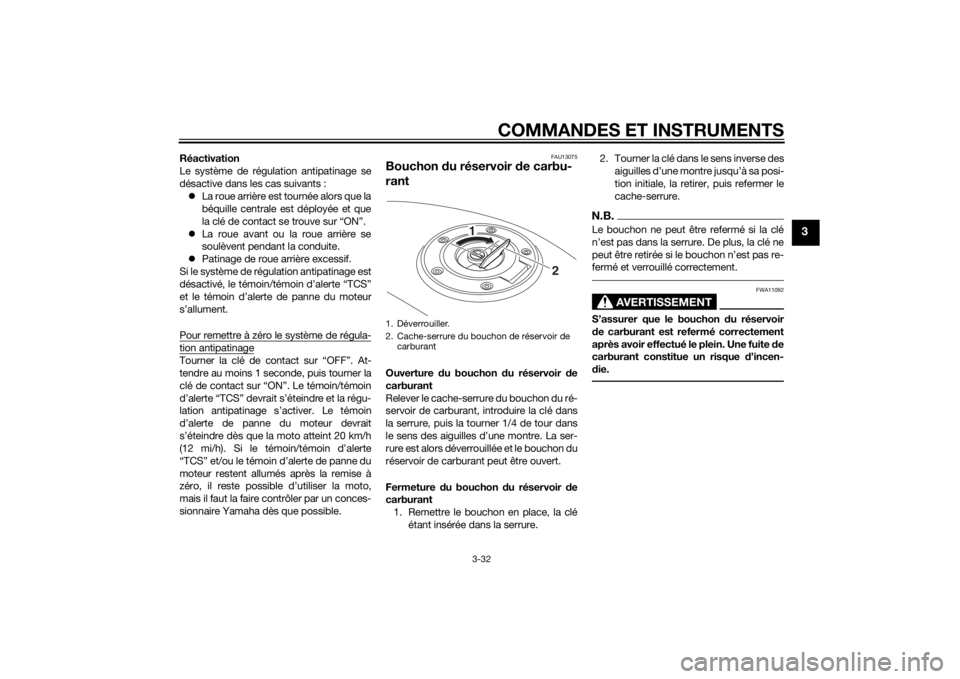

1. Déverrouiller.
2. Cache-serrure du bouchon de réservoir de
carburant
2 1
U1MDF1F0.book Page 32 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-33
3
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil.3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU13323
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une

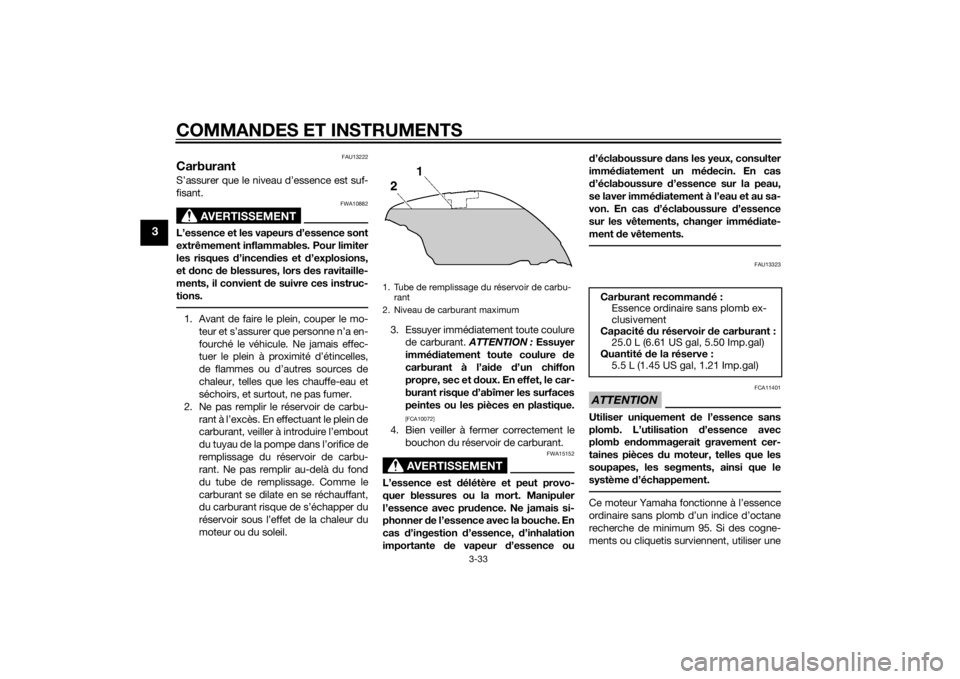

1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
Carburant recommandé:
Essence ordinaire sans plomb ex-
clusivement
Capacité du réservoir de carburant :
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantité de la réserve :
5.5 L (1.45 US gal, 1.21 Imp.gal)
U1MDF1F0.book Page 33 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-34
3
marque d’essence différente ou une es-
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
FAUB1302
Durite de mise à l’air/de trop-
plein du réservoir de carburantAvant d’utiliser la moto :
S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.
S’assurer que la durite de mise à
l’air/durite de trop-plein du réservoir
de carburant n’est ni craquelée ni en-
dommagée et la remplacer si néces-
saire.
S’assurer que l’extrémité de la durite
de mise à l’air du réservoir de carbu-
rant n’est pas obstruée et, si néces-
saire, la nettoyer.S’assurer que la durite de mise à
l’air/durite de trop-plein du réservoir
de carburant est introduite dans le

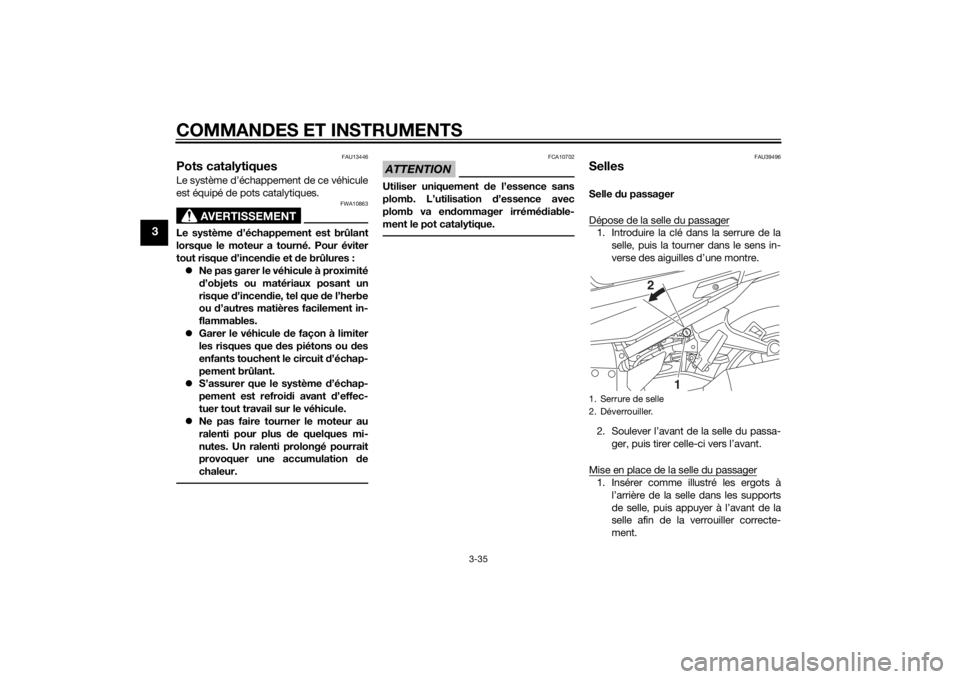

collier.1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
2. Collier
2
1
U1MDF1F0.book Page 34 Monday, June 9, 2014 5:15 PM

COMMANDES ET INSTRUMENTS
3-35
3
FAU13446
Pots catalytiquesLe système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au
ralenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAU39496
SellesSelle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle du passa-
ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager1. Insérer comme illustré les ergots à
l’arrière de la selle dans les supports
de selle, puis appuyer à l’avant de la
selle afin de la verrouiller correcte-
ment.1. Serrure de selle
2. Déverrouiller.
1 2
U1MDF1F0.book Page 35 Monday, June 9, 2014 5:15 PM
