Periodiek on derhou d en afstellin g
6-29
6
DAU23252
Smeren van de achterwielophan-
g in g
De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden voorgeschreven in het periodieke smeer-
en onderhoudsschema.
DAUM1653
Achter bru gscharnierpunten
smeren
De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UB95D0D0.book Page 29 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstelling
6-30
6
DAU23273
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zorg vuldig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
UB95D0D0.book Page 30 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstellin g
6-31
6
DAU23292
Controleren van wiella gers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU73300
Accu
LET OP
DCA22960
Gebruik uitsluiten d d e gespecificeer de
ori ginele YAMAHA-accu. Bij geb ruik van
een an dere accu kan de IMU uitvallen,
waar door d e motor afslaat.
De accu bevindt zich onder paneel A. (Zie
pagina 6-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is gifti g en g evaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernstig e bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw
o gen altij d b ij werkzaamhe den na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
1 2
3
UB95D0D0.book Page 31 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstelling
6-32
6
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep d irect
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstofg as. Houd daarom von-
ken, open vuur, si garetten e. d. uit
d e buurt van d e accu en zorg voor
vol doen de ventilatie bij accula den
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale accula der (met constante spanning )
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu beschad igd.
Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan- ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u d e accu verwij-
d ert de sleutel naar “OFF” en haal
d an eerst d e negatieve ka bel en
d aarna de positieve ka bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij. 3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voor dat u
d e accu plaatst de sleutel naar
“OFF” en sluit vervol gens eerst de
positieve ka bel en d aarna de ne ga-
tieve ka bel aan.
[DCA16841]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Hou d d e accu steed s opgelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuschad e.
UB95D0D0.book Page 32 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstellin g
6-33
6
DAU54515
Zekeringen vervan gen
De zekeringenkastjes en afzonderlijke ze-
keringen bevinden zich onder paneel A. (Zie
pagina 6-7.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
1. Hoofdzekering
2. Reservezekering
3. Cruise control zekering
4. Zekering remlicht
5. Zekeringenkastje
6. Hoofdzekering 2
5
1
3
4
2
5 26
1. Zekering ABS-motor
2. Zekering van de ABS-solenoïdeklep
3. Zekering brandstofinjectiesysteem
4. Backup-zekering (voor klok en
startblokkeersysteem)
5. Zekering elektronische smoorklep
6. Koplampzekering
7. Reservezekering
8. Zekering YCC-S-motorbesturing
9. Zekering vering
10.Zekering signaleringssysteem
11.Aansluitzekering 1 (voor gelijkstroom aansluitcontact voor accessoires)
12.Zekering ABS-regeleenheid
13.Zekering ontstekingssysteem
14.Zekering rechter radiatorkoelvinmotor
15.Zekering linker radiatorkoelvinmotor
16.Zekering alarmverlichtingssysteem
17.Zekering kuipruitstelmotor
15 7
11
10121314
71716
8
1
9
234
5
67
7
UB95D0D0.book Page 33 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstelling
6-34
6
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU72980
Voertui gverlichtin g
Dit model is volledig uitgerust met lampen
van het LED-type. Er zijn geen vervangbare
gloeilampen.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha dealer de machine controle-
ren.
LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voor geschreven zekerin gen:
Hoofdzekering:
50.0 A
Hoofdzekering 2: 30.0 A
Aansluitzekering 1: 3.0 A
Koplampzekering:
7.5 A
Remlicht zekering: 1.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering radiatorkoelvin: 10.0 A × 2
Backup-zekering: 7.5 A
Circuitzekering alarmverlichtingssy-
steem: 7.5 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïde-
klep: 20.0 A
Zekering vering:
15.0 A
Zekering YCC-S-motorbesturing: 30.0 A
Zekering cruise control: 1.0 A
Zekering kuipruitmotor:
20.0 A
Zekering elektronische smoorklep: 7.5 A
UB95D0D0.book Page 34 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstellin g
6-35
6
DAU25872
Problemen oplossen
Yamaha motorf ietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in d e omge-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot g evolg.
UB95D0D0.book Page 35 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstelling
6-36
6
DAU63470

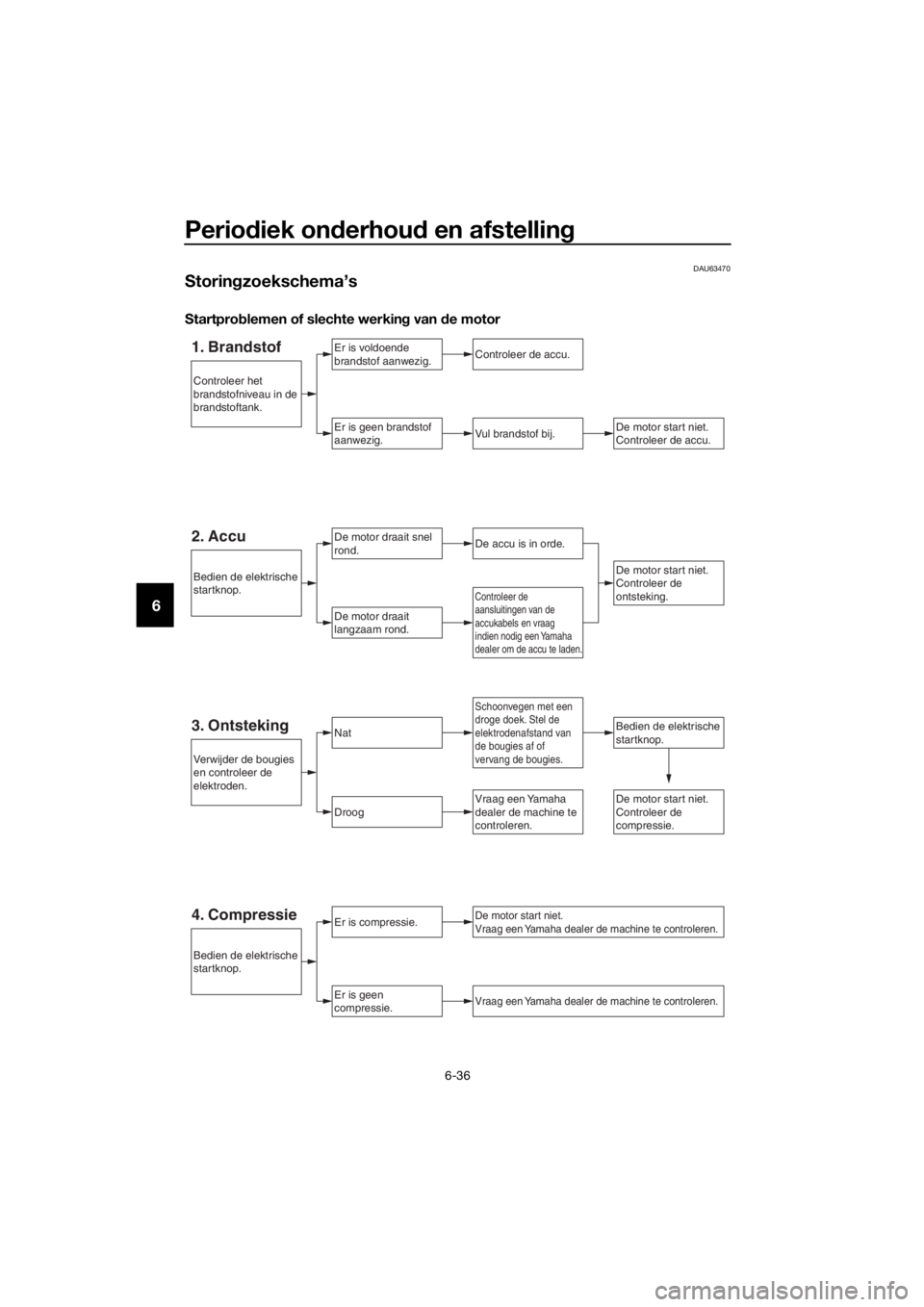

Storin gzoekschema’s
Startpro blemen of slechte werkin g van d e motor
1. BrandstofEr is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor draait snel
rond.
De motor draait
langzaam rond.
De motor start niet.
Controleer de accu.
Schoonvegen met een
droge doek. Stel de
elektrodenafstand van
de bougies af of
vervang de bougies.
Controleer de
aansluitingen van de
accukabels en vraag
indien nodig een Yamaha
dealer om de accu te laden.
2. AccuDe accu is in orde.
De motor start niet.
Controleer de
ontsteking.
3. OntstekingNatBedien de elektrische
startknop.
Droog
Er is compressie.
Er is geen
compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de
compressie.Vraag een Yamaha
dealer de machine te
controleren.
Verwijder de bougies
en controleer de
elektroden.
Bedien de elektrische
startknop.
Bedien de elektrische
startknop.
Controleer het
brandstofniveau in de
brandstoftank.
4. Compressie
UB95D0D0.book Page 36 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstellin g
6-37
6
Oververhitte motor
WAARSCHUWING
DWAT1041
Verwij der de ra diatorvul dop niet terwijl d e motor en de koelvloeistofrad iator nog
heet zijn. Hete vloeistof en stoom kunnen naar buiten spuiten en zo ernstig e
b ran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop
en draai deze dan lan gzaam linksom te gen de aansla g zod at de no g aanwezi ge
d ruk kan ontsnappen. Druk d e dop omlaa g zo dra het sis gelui d stopt en d raai
d eze linksom en verwij der de dop.
OPMERKING
Als geen koelvloeistof beschikbaar is, kan tijd elijk leidingwater worden gebruikt, maar dit
moet wel zo snel mogelijk door de voorgeschreven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in
het reservoir en in de
radiator.Vul koelvloeistof bij.
(Zie OPMERKING.)
Het koelvloeistofniveau
is in orde.
Er is geen lekkage.
Er is lekkage.
Het koelvloeistofniveau
is laag. Controleer het
koelsysteem op
lekkage.
Vraag een Yamaha
dealer het koelsysteem
te controleren en te
repareren.
Start de motor. Vraag een Yamaha dealer het
koelsysteem te controleren en te repareren als de
motor opnieuw oververhit raakt.
UB95D0D0.book Page 37 Monday, November 9, 2015 10:54 AM

Verzorgin g en stallin g van de motorfiets
7-1
7
DAU37834
Matkleur, let op
LET OP
DCA15193
Sommi ge mo dellen zijn uit gerust met
matkleuri ge on der delen. Raa dplee g een
Yamaha dealer voor ad vies over wat
voor pro ducten geb ruikt moeten wor den
om het voertui g te reinig en. Het geb ruik
van een b orsteltje, chemische pro duc-
ten of reini gin gsmi ddelen tij dens het rei-
ni gen van d eze onder delen kan het
oppervlak bekrassen of beschad ig en.
Ook was moet niet wor den aan geb racht
op een van de matkleuri ge on der delen.
DAU54671
Verzor gin g
De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige com-
ponenten gebruikt. Een roestige uitlaatpijp
valt bij een auto niet zo op, maar doet bij
een motorfiets afbreuk aan het algehele ui-
terlijk. Regelmatige en correcte verzorging
is niet alleen vereist volgens de garantiebe-
palingen, maar zorgt ook dat de motorfiets
er langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reini gen
1. Dek de uitlaatdemperopeningen af
met plastic zakken nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo- als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met
water.
Reini gen
LET OP
DCA10773
 Vermij d het g eb ruik van sterke en
b ijten de wielreini gin gsmi ddelen,
vooral bij spaakwielen. Als der gelij-
ke pro ducten toch word en geb ruikt
om har dnekki g vuil los te maken,
laat het reini gin gsmi ddel dan niet
lan ger inwerken dan is vermel d in
d e geb ruiksinstructies. Spoel ver-
vol gens gron dig na met water, laat
d irect dro gen en bren g d aarna een
corrosieweren de spray aan.
UB95D0D0.book Page 1 Monday, November 9, 2015 10:54 AM
