1. Schowek na bagaż
2. Korek zbiornika paliwa
3. System elektronicznej regulacji zawieszenia
4. Owiewka
5. Bezpieczniki
6. Akumulator
7. Pedał hamulca
8. Zbiornik płynu hamulca tylnego












Funkcje kontrolne i osprzęt kierownicy

12




1. Lusterko wsteczne
2. Przełączniki na lewej stronie kierownicy
3. Zespół wyświetlacza wielofunkcyjnego
4. Stacyjka / blokada kierownicy
5. Zbiornik płynu hamulca przedniego
6. Przełączniki na prawej stronie kierownicy
7. Dźwignia hamulca
8. Manetka gazu
9. Ogrzewacz manetki gazu i uchwytu kierownicy
10. Pokrętło regulacji wiązki świetlnej reflektora

WSKAŹNIKI I FUNKCJE KONTROLNE

System immobilizera




1. Kluczyk do rejestracji kodu
(czerwona obwódka)
2. Kluczyki standardowe (czarna
obwódka)

Ten pojazd jest wyposażony w system blokady rozruchu, który za pomocą
specjalnych kodów rejestrowanych w kluczykach standardowych, zabezpiecza
pojazd przed kradzieżą.
System składa się z następujących elementów:
• kluczyk z zarejestrowanym kodem (z czerwoną obwódką)

13

• dwa kluczyki standardowe (z czarną obwódką), które mogą być
rejestrowane nowymi kodami
• transponder (zamontowany w kluczyku z zarejestrowanym kodem)
• immobilizer,
• system zapłonowy ECU
• lampka kontrolna systemu immobilizera (szczegóły przedstawiono w punkcie:
”Lampka kontrolna immobilizera”)
Kluczyk z czerwoną obwódką używany jest do rejestracji kodów w każdym z
kluczyków standardowych. Jeśli ponowne zarejestrowanie kodu wydaje się zbyt
trudne, zalecamy skorzystanie z pomocy autoryzowanego serwisu Yamaha. Nie
należy używać czerwonego kluczyka w czasie jazdy. Ten kluczyk służy jedynie do
rejestrowania kodów kluczyków standardowych. W czasie jazdy należy używać
wyłącznie kluczyka standardowego.

UWAGA:
• NALEŻY UWAŻAĆ, ABY NIE ZGUBIĆ KLUCZYKA Z ZAREJESTROWANYM KODEM.
W PRZYPADKU ZGUBIENIA KLUCZYKA NALEŻY JAK NAJSZYBCIEJ
SKONTAKTOWAĆ SIĘ Z DEALEREM YAMAHA.
• Jeśli kluczyk z zarejestrowanym kodem zostanie zgubiony zarejestrowanie
nowych kodów w kluczykach standardowych będzie niemożliwe. Kluczyki
standardowe mogą być nadal używane do uruchomienia pojazdu;
jakkolwiek, jeśli wymagane będzie rejestrowanie kodu należy wymienić
wewnętrzny system immobilizera. Dlatego też zalecamy przechowywanie
zarówno kluczyka z zarejestrowanym kodem, jak i kluczyków
standardowych w bezpiecznym miejscu.
• Nie należy wkładać kluczyka do wody.
• Nie należy przechowywać kluczyka w zbyt wysokiej temperaturze.
• Nie należy pozostawiać kluczyka zbyt blisko magnesu.
• Nie należy umieszczać na kluczyku ciężkich przedmiotów.
• Nie należy zmieniać oryginalnego kształtu kluczyka.
• Nie należy zdejmować plastikowych elementów kluczyka.
• Nie należy przechowywać obu kluczyków na tym samym breloczku.
• Należy przechowywać kluczyki standardowe z daleka od kluczyka z
zarejestrowanym kodem.
• Nie należy trzymać innych kluczyków systemu immobilizera zbyt blisko
stacyjki, gdyż mogą spowodować interferencję sygnałów.

Stacyjka / blokada kierownicy




Stacyjka / blokada kierownicy kontroluje system zapłonu i oświetlenia i jest
używana do zablokowania kierownicy. Poszczególne pozycje są opisane poniżej.

14


WSKAZÓWKA
Do regularnego uruchomiania motocykla należy używać standardowego
kluczyka (z czarną obwódką). Aby zminimalizować ryzyko zagubienia kluczyka z
zarejestrowanym kodem (z czerwoną obwódką) należy go schować w
bezpieczne miejsce i używać tylko w przypadku ponownej rejestracji kodu.

ON
Wszystkie obwody elektryczne są zasilane. Na krótko zapalają się: podświetlenie
licznika, światło tylne, oświetlenie tablicy rejestracyjnej, światła postojowe i
światła oświetlające zakręty. Silnik może zostać uruchomiony. W tej pozycji
kluczyka nie można wyjąć ze stacyjki.

WSKAZÓWKA
Reflektory są włączane automatycznie w chwili uruchomienia silnika i świecą się
do momentu, gdy kluczyk zostanie obrócony do pozycji ”OFF”.

OFF
Wszystkie systemy elektryczne są wyłączone. W tej pozycji kluczyk może być
wyjęty ze stacyjki.

OSTRZEŻENIE:
Nigdy nie należy przekręcać kluczyka do pozycji "OFF" lub "LOCK", gdy pojazd
jest w ruchu. W tych pozycjach stacyjki systemy elektryczne zostaną wyłączone,
co może spowodować utratę panowania nad pojazdem i wypadek.

LOCK
Kierownica jest zablokowana, a wszystkie systemy elektryczne są wyłączone. W
tej pozycji kluczyk może być wyjęty ze stacyjki.
Aby zablokować kierownicę




1. Wcisnąć
2. Obrócić


1. Obrócić kierownicę w lewo lub w prawo do oporu.
2. Włożyć kluczyk i wciskając go, obrócić z pozycji ”OFF” do pozycji ”LOCK”.
3. Wyjąć kluczyk.

WSKAZÓWKA
Jeśli kierownica nie zablokuje się, spróbować ponownie obracając kierownicę
lekko w lewo lub w prawo.

Aby odblokować kierownicę !

15





1. Wcisnąć
2. Obrócić

Włożyć kluczyk i wciskając go obrócić do pozycji ”OFF”.

Parking
Światła awaryjne można włączać, ale wszystkie inne systemy elektryczne są
wyłączone. Kluczyk można wyjąć.
Kierownica musi być zablokowana, zanim kluczyk można obrócić na .

UWAGA:
Użycie świateł awaryjnych przez dłuższy czas może spowodować rozładowanie
akumulatora.

Lampki sygnalizacyjne i lampki ostrzegawcze




1. Lampka kontrolna immobilizera
2. Lampka kontrolna funkcji trybu zatrzymania
3. Lampka ostrzegawcza systemu YCC-S
4. Lampka kontrolna redukcji biegu
5. Lampka kontrolna kierunkowskazu lewego
6. Lampka ostrzegawcza problemu silnika
7. Lampka ostrzegawcza poziomu oleju
8. Lampka kontrolna biegu jałowego ”N”
9. Lampka kontrolna świateł drogowych
10. Lampka ostrzegawcza układu zapobiegającego blokowaniu kół (ABS)

11. Lampka kontrolna kierunkowskazu prawego
12. Lampka ostrzegawcza systemu elektronicznej regulacji zawieszenia
13. Lampka kontrolna / ostrzegawcza systemu kontroli trakcji ”TCS”
14. Lampka kontrolna tempomatu

Lampka kontrolna kierunkowskazów i

16

Każda lampka kontrolna miga, gdy odpowiadające jej światła kierunkowskazów
migają.

Lampka kontrolna biegu jałowego ”N”
Lampka kontrolna zapala się, gdy skrzynia biegów znajduje się w położeniu
neutralnym.

Lampka kontrolna świateł drogowych
Lampka kontrolna zapala się, gdy światło drogowe reflektorów jest włączone.

Lampka ostrzegawcza poziomu oleju
Lampka ostrzegawcza zapala się, gdy poziom oleju jest niski.
Obwód elektryczny lampki ostrzegawczej można sprawdzić, obracając kluczyk
do pozycji "ON".
Lampka ostrzegawcza powinna zaświecić się na kilka sekund, a następnie
zgasnąć. Jeśli lampka ostrzegawcza nie zapala się początkowo, gdy kluczyk jest
obrócony do pozycji "ON" lub świeci się, należy skontaktować się z Dealerem
Yamaha w celu sprawdzenia obwodu elektrycznego.

WSKAZÓWKA
Nawet jeśli poziom oleju jest wystarczający, lampka ostrzegawcza może migać
podczas jazdy na pochyłości lub podczas nagłego przyspieszania lub
hamowania, ale nie jest to usterka.

Lampki kontrolne tempomatu
Lampki kontrolne świecą się, gdy jest włączony tempomat. Zapoznaj się z
dokładnym opisem funkcji lampek, podanym w punkcie: ”System kontroli
ustalonej prędkości (tempomat)”.
Obwód elektryczny lampek kontrolnych można sprawdzić, obracając kluczyk do
pozycji "ON".
Lampka kontrolna powinna zaświecić się na kilka sekund, a następnie zgasnąć.
Jeśli lampka kontrolna nie zapala się początkowo, gdy kluczyk jest obrócony do
pozycji "ON" lub świeci się, należy skontaktować się z Dealerem Yamaha w celu
sprawdzenia obwodu elektrycznego.

Lampka ostrzegawcza problemu silnika
Lampka ostrzegawcza zapala się w przypadku wykrycia problemu w silniku lub
innym systemie sterowania pojazdem. W takim przypadku należy skontaktować
się z Dealerem Yamaha w celu sprawdzenia pokładowego systemu
diagnostycznego.
Obwód elektryczny lampki ostrzegawczej można sprawdzić, obracając kluczyk
do pozycji "ON".
Lampka ostrzegawcza powinna zaświecić się na kilka sekund, a następnie
zgasnąć. Jeśli lampka ostrzegawcza nie zapala się początkowo, gdy kluczyk jest
obrócony do pozycji "ON" lub świeci się, należy skontaktować się z Dealerem
Yamaha w celu sprawdzenia pojazdu.



Lampka ostrzegawcza ABS

17

Podczas normalnej pracy, lampka ostrzegawcza ABS zapala się po obróceniu
kluczyka do pozycji "ON" i gaśnie przy jeździe z prędkością 10 km/h lub wyższą.
Jeśli lampka ostrzegawcza ABS:
• nie zapala się, gdy kluczyk znajduje się w pozycji "ON"
• zapala się lub miga podczas jazdy
• nie gaśnie przy jeździe z prędkością 10 km/h lub wyższą
ABS może nie działać prawidłowo. W przypadku wystąpienia którejkolwiek z
powyższych sytuacji, należy jak najszybciej skontaktować się z Dealerem
Yamaha w celu sprawdzenia układu (szczegóły w punkcie: ”Układ ABS”).

OSTRZEŻENIE:
Jeśli lampka ostrzegawcza ABS nie gaśnie przy jeździe z prędkością 10 km/h lub
wyższą lub jeśli lampka zapala się lub miga podczas jazdy, układ hamulcowy
powraca do tradycyjnego hamowania. W takim przypadku lub jeśli lampka nie
zapala się w ogóle, należy zachować szczególną ostrożność, aby uniknąć
zablokowania kół podczas awaryjnego hamowania. Należy jak najszybciej
skontaktować się z Dealerem Yamaha w celu sprawdzenia układu
hamulcowego i obwodów elektrycznych.

Lampka kontrolna / ostrzegawcza systemu kontroli trakcji ”TCS”
Lampka kontrolna / ostrzegawcza miga, gdy system kontroli przyczepności
załącza się i zapala się, gdy system jest wyłączony.
Obwód elektryczny lampki można sprawdzić, obracając kluczyk do pozycji "ON".
Lampka powinna zaświecić się na kilka sekund, a następnie zgasnąć. Jeśli
lampka ostrzegawcza nie zapala się początkowo, gdy kluczyk jest obrócony do
pozycji "ON" lub świeci się, należy skontaktować się z Dealerem Yamaha w celu
sprawdzenia obwodu elektrycznego.
Jeśli system kontroli trakcji staje się niesprawny podczas jazdy, zapalają się
lampka kontrolna / ostrzegawcza systemu i lampka ostrzegawcza problemu
silnika (szczegóły w punkcie: ”System kontroli trakcji”).




1. Lampka ostrzegawcza problemu
silnika
2. Lampka kontrolna / ostrzegawcza
systemu kontroli trakcji ”TCS”

Spróbuj zresetować system kontroli przyczepności i kontrolki, postępując zgodnie
z procedurą opisaną w punkcie ”Resetowanie systemu kontroli przyczepności”.

Lampka ostrzegawcza systemu elektronicznej regulacji zawieszenia
Lampka zapala się, gdy w systemie elektronicznej regulacji zawieszenia zostanie
wykryty problem.
Obwód elektryczny lampki ostrzegawczej można sprawdzić, obracając kluczyk
do pozycji "ON".
Lampka ostrzegawcza powinna zaświecić się na kilka sekund, a następnie
zgasnąć. Jeśli lampka ostrzegawcza nie zapala się początkowo, gdy kluczyk jest !

18

obrócony do pozycji "ON" lub świeci się, należy skontaktować się z Dealerem
Yamaha w celu sprawdzenia obwodu elektrycznego.

Lampka kontrolna redukcji biegu
Lampka miga, gdy przekładnia jest na zbyt wysokim biegu w stosunku do
prędkości pojazdu.
Aby uniknąć uszkodzenia sprzęgła YCC-S, lampka miga, gdy jest konieczna
redukcja biegu. Jeśli to nastąpi, należy zredukować bieg, aż lampka przestanie
migać.

Lampka ostrzegawcza systemu YCC-S
Jeśli lampka zapala się podczas jazdy, system YCC-S może nie działać
prawidłowo. W takim przypadku:
• Zmiana biegu może być niemożliwa.
• Sprzęgło może pozostać włączone, więc odczuwalne może być odczucie
drżenia podczas zatrzymania.
Zatrzymać pojazd, gdy jest to bezpieczne i zaparkować z dala od ulicznego
ruchu. Zlecić Dealerowi Yamaha sprawdzenie systemu YCC-S.

WSKAZÓWKA
W celu umożliwienia przemieszczenia się pojazdu po jego zatrzymaniu, jeśli nie
jest możliwa zmiana biegu za pomocą ręcznej dźwigni zmiany biegów i pedału
zmiany biegów, należy wykonać następujące czynności.
Ustawić pojazd na podpórce centralnej, a następnie obracając tylne koło,
wcisnąć drążek pedału zmiany biegów i oś drążka pedału przesuwać do przodu,
aż skrzynia biegów znajdzie się w położeniu neutralnym.



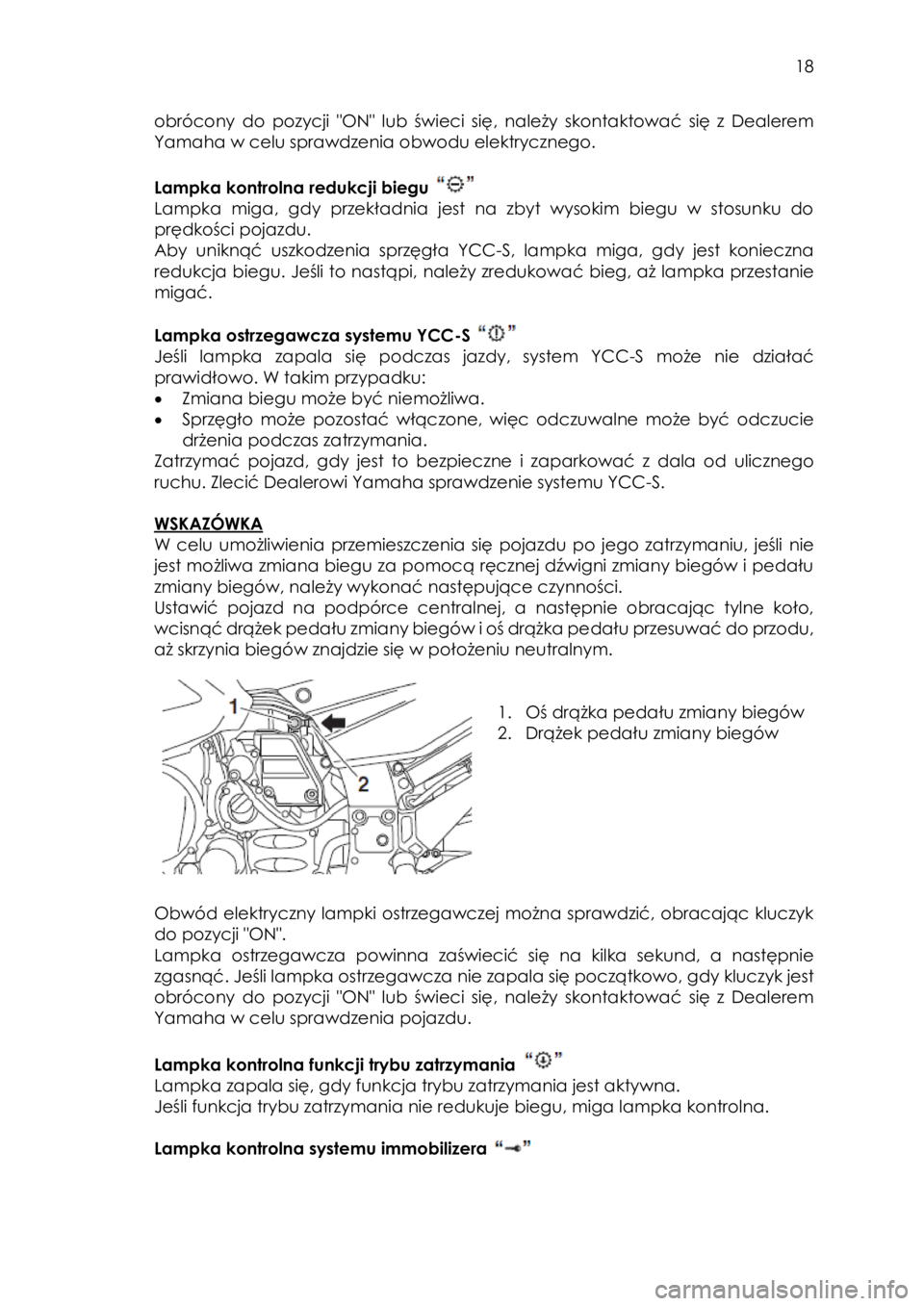

1. Oś drążka pedału zmiany biegów
2. Drążek pedału zmiany biegów


Obwód elektryczny lampki ostrzegawczej można sprawdzić, obracając kluczyk
do pozycji "ON".
Lampka ostrzegawcza powinna zaświecić się na kilka sekund, a następnie
zgasnąć. Jeśli lampka ostrzegawcza nie zapala się początkowo, gdy kluczyk jest
obrócony do pozycji "ON" lub świeci się, należy skontaktować się z Dealerem
Yamaha w celu sprawdzenia pojazdu.

Lampka kontrolna funkcji trybu zatrzymania
Lampka zapala się, gdy funkcja trybu zatrzymania jest aktywna.
Jeśli funkcja trybu zatrzymania nie redukuje biegu, miga lampka kontrolna.

Lampka kontrolna systemu immobilizera

19

Po obróceniu kluczyka do pozycji "OFF" i upływie 30 sekund, lampka kontrolna
zacznie migać, sygnalizując, że immobiliser jest włączony. Po upływie 24 godzin
lampka przestanie migać, jednak system immobilizera będzie nadal aktywny.
Obwód elektryczny lampki kontrolnej można sprawdzić, obracając kluczyk do
pozycji "ON".
Lampka kontrolna powinna zaświecić się na kilka sekund, a następnie zgasnąć.
Jeśli lampka kontrolna nie zapala się początkowo, gdy kluczyk jest obrócony do
pozycji "ON", świeci się lub miga według schematu (jeśli w systemie immobilizera
zostanie wykryty problem, lampka kontrolna systemu immobilizera zacznie migać
według schematu), należy skontaktować się z Dealerem Yamaha w celu
sprawdzenia pojazdu.

WSKAZÓWKA
Jeśli lampka kontrolna systemu immobilizera miga według schematu, powoli 5
razy, a następnie szybko 2 razy, może to być spowodowane zakłóceniami
transpondera. W takim przypadku, wykonać następujące czynności.

1. Upewnić się, że blisko stacyjki nie ma żadnych innych kluczyków systemu
immobilizera. Inne klucze systemu immobilizera mogą powodować
zakłócenia sygnału i uniemożliwić uruchomienie silnika.
2. Aby uruchomić silnik, użyć kluczyka o ponownej rejestracji kodu.
3. Gdy silnik uruchomi się, wyłączyć go i spróbować uruchomić silnik kluczykami
standardowymi.
4. Jeśli jeden lub oba kluczyki standardowe nie uruchamiają silnika,
przetransportować pojazd wraz ze wszystkimi 3 kluczykami do Dealera
Yamaha.

System kontroli ustalonej prędkości (tempomat)
Model jest wyposażony w tempomat, zaprojektowany w celu utrzymania
ustalonej prędkości jazdy.
Tempomat działa tylko podczas jazdy na 3 biegu, przy prędkości od około 50
km/h do 160 km/h lub podczas jazdy na 4 lub 5 biegu, przy prędkości od około
50 km/h do 180 km/h lub 6 biegu, przy prędkości od około 55 km/h do 180 km/h

OSTRZEŻENIE:
• Nieprawidłowe korzystanie z tempomatu może spowodować utratę
panowania nad pojazdem, co może doprowadzić do wypadku. Nie
aktywować tempomatu w dużym ruchu ulicznym, w złych warunkach
pogodowych, czy na krętych, śliskich, pagórkowatych, nierównych lub
żwirowych drogach.
• Podczas jazdy pod górę lub zjazdu z góry, tempomat może nie być w stanie
utrzymać ustaloną prędkość jazdy.
• Aby zapobiec przypadkowemu włączeniu tempomatu, należy go wyłączyć,
jeśli nie jest używany. Upewnić się, że lampka kontrolna aktywacji
tempomatu nie świeci się.
!

20



1. Lampka kontrolna tempomatu

2. Lampka kontrolna ustawień
tempomatu ”SET”





1. Przełącznik ustawień tempomatu
”RES+/SET-”
2. Wyłącznik tempomatu


Aktywacja i ustawienie tempomatu
1. Nacisnąć wyłącznik tempomatu, znajdujący się po lewej stronie
kierownicy. Lampka kontrolna systemu kontroli ustalonej prędkości
zaświeci się.



1. Wyłącznik tempomatu
2. Lampka kontrolna tempomatu




2. Nacisnąć stronę ”SET-” przełącznika ustawień, aby aktywować system.
Aktualna prędkość jazdy zostanie ustalona. Zaświeci się lampka kontrolna
ustawień tempomatu ”SET”.

WSKAZÓWKA
Gdy miga lampka kontrolna redukcji biegu , tempomat nie może być
aktywowany.
