Especificações
8-3
8
Bateria:
Modelo:GT14B-4
Voltagem, capacidade:
12 V, 12.0 Ah (10 HR)
Potência da lâmpad a:
Farol dianteiro:
LED
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro: LED
Sinal de mudança de direcção traseiro: LED
Mínimos: LED
Luz da chapa de matrícula:
LED
Iluminação do contador: LED
Indicador luminoso de ponto morto: LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo: LED
Indicador luminoso de mudança de direcção: LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS: LED
Indicador luminoso de “SET” (regulação) do
controlo de cruzeiro: LED
Indicador luminoso de “ON” (ligado) do
controlo de cruzeiro: LED
Indicador luminoso do sistema imobilizador: LED
Indicador luminoso do sistema de controlo de
tração: LED
Indicador luminoso da função do modo de
paragem: LED
Indicador luminoso de mudança para uma
velocidade inferior: LED
Luz de advertência do sistema YCC-S:
LED Indicador luminoso da suspensão:
LED
Fusível:
Fusível principal:
50.0 A
Fusível principal 2: 30.0 A
Fusível para terminal 1: 3.0 A
Fusível do farol dianteiro:
7.5 A
Fusível luz freio: 1.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 20.0 A
Fusível do motor da ventoinha do radiador:
10.0 A × 2
Fusível da luz de perigo: 7.5 A
Fusível do sistema de injecção: 15.0 A
Fusível da unidade de controlo ABS:
7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível da suspensão:
15.0 A
Fusível do sistema de controlo de cruzeiro: 1.0 A
Fusível de controlo do motor YCC-S: 30.0 A
Fusível de reserva:
7.5 A
Fusível do motor do pára-vento: 20.0 A
Fusível da válvula eléctrica do acelerador: 7.5 A
UB95P1P0.book Page 3 Tuesday, July 18, 2017 8:59 AM

Informações para o consumidor
9-1
9
PAU53562
Números de i dentificação
Registe o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:

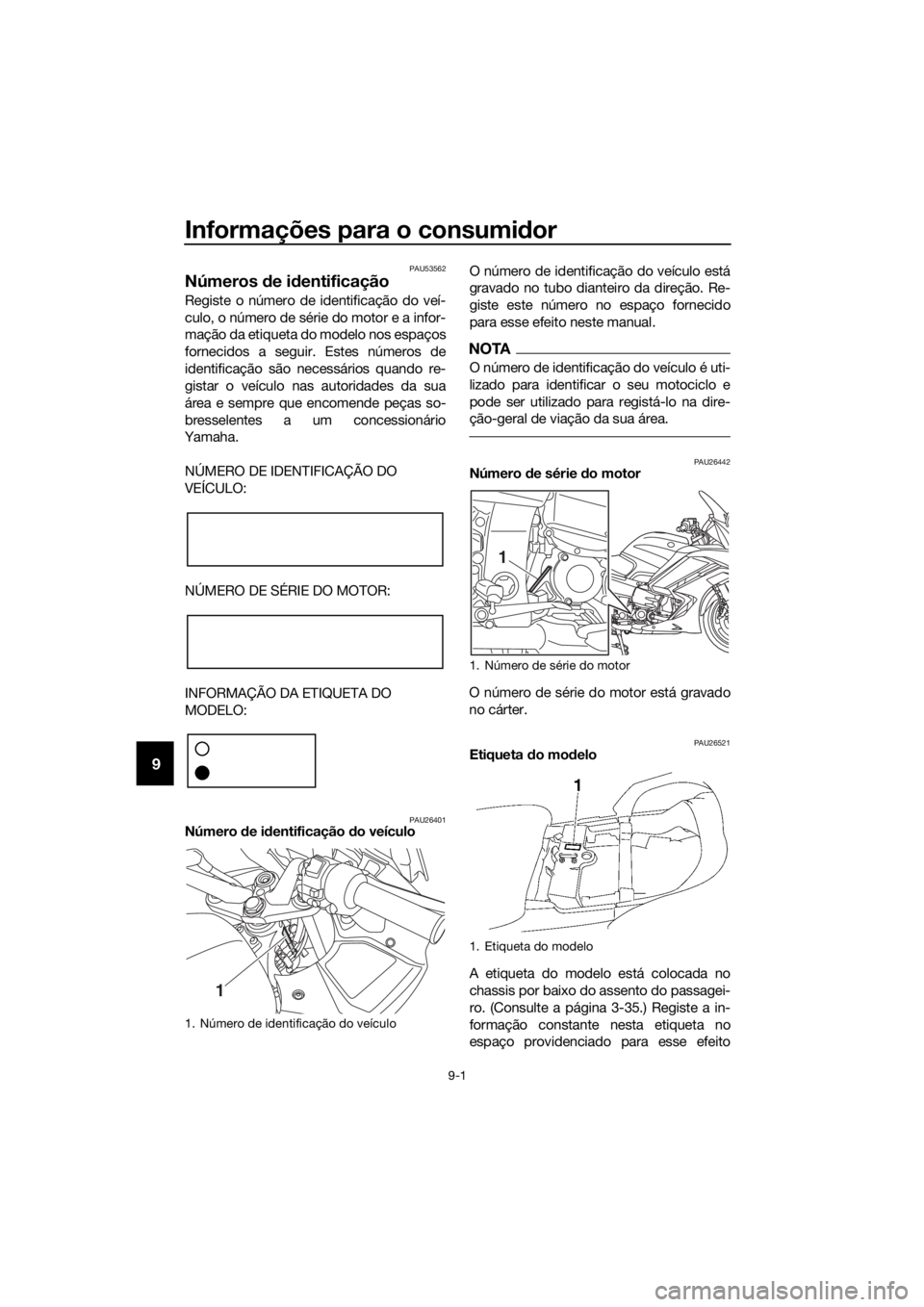

PAU26401Número de i dentificação do veículo O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.
NOTA
O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442Número
de série d o motor
O número de série do motor está gravado
no cárter.
PAU26521Etiqueta do mo delo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-35.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
UB95P1P0.book Page 1 Tuesday, July 18, 2017 8:59 AM

Informações para o consumidor
9-2
9
neste manual. Esta informação será neces-
sária para encomendar peças sobresselen-
tes a um concessionário Yamaha.PAU69910
Conector de diagnóstico
O conector de diagnóstico encontra-se no
sítio ilustrado.
1. Conector de diagnóstico
1
UB95P1P0.book Page 2 Tuesday, July 18, 2017 8:59 AM

10-1
10
Índice remissivo
A
ABS ....................................................... 3-29
Alavanca de mudanças manual............ 3-27
Alavanca do travão ............................... 3-28
Alavanca do travão, verificação e
lubrificação ......................................... 6-31
Altura do assento do condutor,
ajuste .................................................. 3-36
Armazenagem ......................................... 7-4
Assentos ............................................... 3-35
B
Bateria................................................... 6-34
C
Cabos, verificação e lubrificação.......... 6-30
Caixa acessória .................................... 3-40
Colocação do motor em
funcionamento...................................... 5-2
Combustível .......................................... 3-32
Compartimento de armazenagem ........ 3-39
Conector de diagnóstico ........................ 9-2
Consumo de combustível, sugestões para a redução ..................................... 5-4
Contador multifuncional ....................... 3-11
Conversores catalíticos ........................ 3-34
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1
D
Descanso central e descanso lateral, verificação e lubrificação .................... 6-32
Descanso lateral ................................... 3-48
Deteção e resolução de problemas ...... 6-38
Direção, verificação .............................. 6-33
E
Elemento do filtro de ar ........................ 6-19
Embraiagem YCC-S ............................. 6-25
Entradas de ar da carenagem, abrir e fechar.................................................. 3-41
Especificações........................................ 8-1
Espelhos retrovisores ........................... 3-43
Estacionamento ...................................... 5-6
Etiqueta do modelo ................................ 9-1
F
Feixes do farol dianteiro, regulação ..... 3-40
Folga da alavanca do travão, verificação .......................................... 6-25
Folga das válvulas ................................ 6-21
Folga do punho do acelerador, verificação .......................................... 6-20
Forquilha dianteira, verificação ............. 6-32
Fusíveis, substituição ........................... 6-35
I
Indicadores luminosos de mudança de direção ............................................ 3-4
Indicadores luminosos do controlo de
cruzeiro ................................................ 3-4
Indicadores luminosos e luzes de advertência .......................................... 3-4
Indicador luminoso de máximos ............ 3-4
Indicador luminoso de mudança para uma velocidade inferior ........................ 3-6
Indicador luminoso de ponto morto ....... 3-4
Indicador luminoso do modo de paragem ............................................... 3-6
Indicador luminoso do sistema de controlo de tração ................................ 3-5
Indicador luminoso do sistema imobilizador.......................................... 3-6
Informações relativas à segurança ........ 1-1
Interruptor da buzina ............................ 3-24
Interruptor de farol alto/baixo/ultrapassagem .......... 3-24
Interruptor de menu ............................. 3-25
Interruptor de paragem/andamento/arranque .......... 3-24
Interruptor de perigo ............................ 3-24
Interruptor de seleção .......................... 3-25
Interruptor do modo de paragem ......... 3-25
Interruptor do sinal de mudança de direção ............................................... 3-24
Interruptores das luzes dos travões ..... 6-26
Interruptores do guiador ...................... 3-24
Interruptores do sistema de controlo de cruzeiro ......................................... 3-25
Interruptor principal/bloqueio da direção ................................................. 3-2
J
Jogo de ferramentas .............................. 6-2
L
Lata ...................................................... 6-12
Líquidos dos travões e da
embraiagem YCC-S, substituição ..... 6-29
Localizações das peças ......................... 2-1
Lubrificação e manutenção, periódica ... 6-5
Luz de advertência de problema no motor.................................................... 3-5
Luz de advertência do ABS.................... 3-5
Luz de advertência do nível de óleo....... 3-4
Luz de advertência do sistema de suspensão ............................................ 3-5
UB95P1P0.book Page 1 Tuesday, July 18, 2017 8:59 AM

Índice remissivo
10-2
10
Luz de advertência do sistema
YCC-S .................................................. 3-6
Luzes de curva ..................................... 3-51
Luzes do veículo .................................. 6-37
M
Manutenção, sistema de controlo das emissões .............................................. 6-3
Modo D (modo de transmissão)........... 3-23
Mudança de velocidades ....................... 5-3
N
Níveis dos líquidos dos travões e da embraiagem YCC-S, verificação ....... 6-27
Número de identificação do veículo ...... 9-1
Número de série do motor ..................... 9-1
Números de identificação ...................... 9-1
O
Óleo da engrenagem final .................... 6-16
Óleo do motor e cartucho do filtro de óleo ............................................... 6-13
P
Painéis, remoção e instalação ............... 6-8
Pastilhas dos travões da frente e de trás, verificação.................................. 6-26
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ........................................ 6-31
Pedal de mudança de velocidades ...... 3-26
Pedal do travão .................................... 3-28
Pneus ................................................... 6-21
Posição do guiador, ajuste .................. 3-41
Punho e cabo do acelerador, verificação e lubrificação ................... 6-30
R
Refrigerante .......................................... 6-18
Rodagem do motor ................................ 5-5
Rodas ................................................... 6-24
Rolamentos de roda, verificação ......... 6-33
S
Sistema de controlo de cruzeiro ............ 3-7
Sistema de controlo de tração ............. 3-30
Sistema de corte do circuito de ignição ............................................... 3-48
Sistema imobilizador .............................. 3-1
Sistema YCC-S .................................... 3-26
Suspensão, ajustar dianteira e traseira ............................................... 3-43
T
Tabelas de deteção e resolução de
problemas .......................................... 6-39
Tampa do depósito de combustível .... 3-31 Tomada CC auxiliar .............................. 3-50
Tubo de descarga do depósito de
combustível ........................................ 3-34
V
Velas de ignição, verificação ................ 6-11
Velocidade de ralenti do motor, verificação .......................................... 6-20
UB95P1P0.book Page 2 Tuesday, July 18, 2017 8:59 AM
