Commandes et instruments
3-17
3
Les modes d’affichage de la consomma-
tion de carburant instantanée “km/L”,
“L/100km” ou “MPG” indiquent la consom-
mation de carburant dans les conditions de
conduite actuelles.
 L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
 L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km.
 L’affichage “MPG” indique la distance
pouvant être parcourue avec
1.0 Imp.gal de carburant.
N.B.
“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6 mi/h).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.
Réglage de la position du pare-brise
Pour relever le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection. Pour
abaisser le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection.
Mo de de réglage
N.B.
 Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
 Le fait de passer une vitesse et dé-
marrer ou de tourner la clé de contact
sur “OFF” enregistre tous les réglages
effectués, puis ferme le mode de ré-
glage.

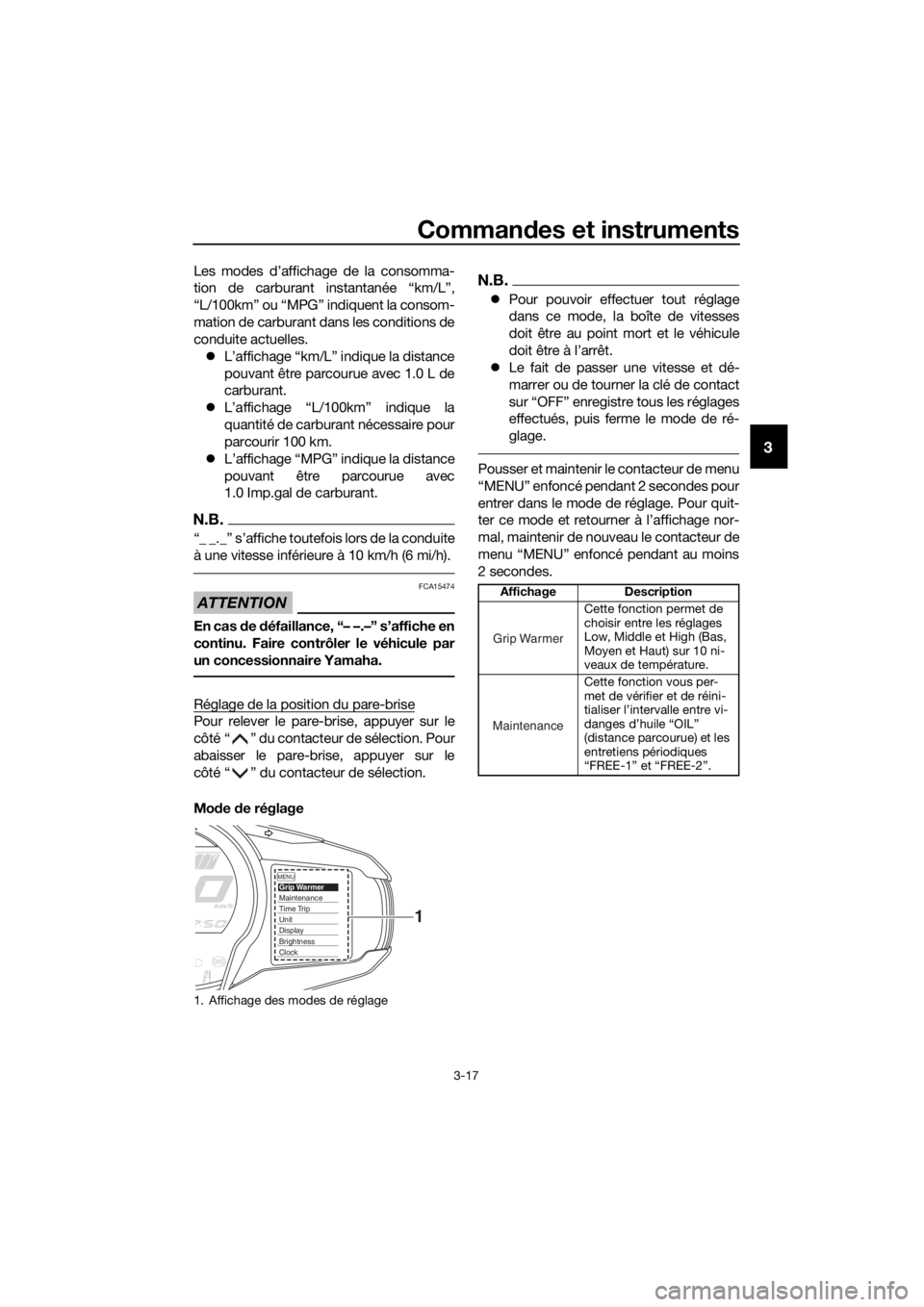

Pousser et maintenir le contacteur de menu
“MENU” enfoncé pendant 2 secondes pour
entrer dans le mode de réglage. Pour quit-
ter ce mode et retourner à l’affichage nor-
mal, maintenir de nouveau le contacteur de
menu “MENU” enfoncé pendant au moins
2 secondes.
1. Affichage des modes de réglage
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Affichage Description
Cette fonction permet de
choisir entre les réglages
Low, Middle et High (Bas,
Moyen et Haut) sur 10 ni-
veaux de température.
Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.
Grip Warmer
Maintenance
UB95F1F0.book Page 17 Friday, July 7, 2017 5:28 PM

Commandes et instruments
3-18
3

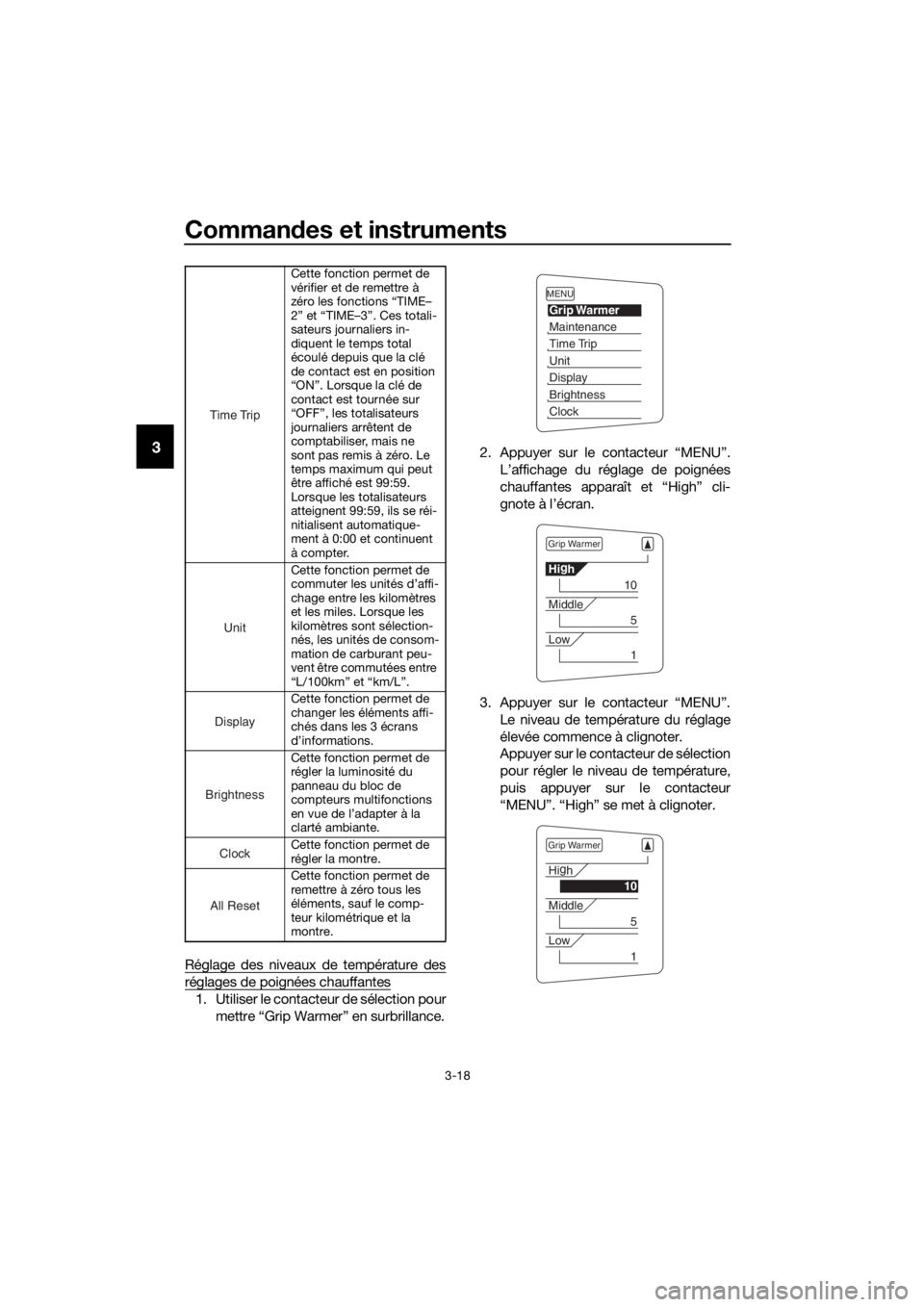

Réglage des niveaux de température des
réglages de poignées chauffantes
1. Utiliser le contacteur de sélection pour
mettre “Grip Warmer” en surbrillance.2. Appuyer sur le contacteur “MENU”.
L’affichage du réglage de poignées
chauffantes apparaît et “High” cli-
gnote à l’écran.
3. Appuyer sur le contacteur “MENU”. Le niveau de température du réglage
élevée commence à clignoter.
Appuyer sur le contacteur de sélection
pour régler le niveau de température,
puis appuyer sur le contacteur
“MENU”. “High” se met à clignoter.
Cette fonction permet de
vérifier et de remettre à
zéro les fonctions “TIME–
2” et “TIME–3”. Ces totali-
sateurs journaliers in-
diquent le temps total
écoulé depuis que la clé
de contact est en position
“ON”. Lorsque la clé de
contact est tournée sur
“OFF”, les totalisateurs
journaliers arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les totalisateurs
atteignent 99:59, ils se réi-
nitialisent automatique-
ment à 0:00 et continuent
à compter.
Cette fonction permet de
commuter les unités d’affi-
chage entre les kilomètres
et les miles. Lorsque les
kilomètres sont sélection-
nés, les unités de consom-
mation de carburant peu-
vent être commutées entre
“L/100km” et “km/L”.
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
Cette fonction permet de
régler la luminosité du
panneau du bloc de
compteurs multifonctions
en vue de l’adapter à la
clarté ambiante.
Cette fonction permet de
régler la montre.
Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
Time Trip
Unit
Display
Brightness
Clock
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB95F1F0.book Page 18 Friday, July 7, 2017 5:28 PM

Commandes et instruments
3-19
3
4. Utiliser le contacteur de sélection pour
mettre “Middle” ou “Low” en surbril-
lance, puis changer le réglage en res-
pectant la même procédure que pour
le réglage précédent (High).
5. Une fois la modification des réglages terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
“MENU” pour revenir au menu des
modes de réglage.
N.B.
Le réglage peut être défini sur 10 niveaux
de température.

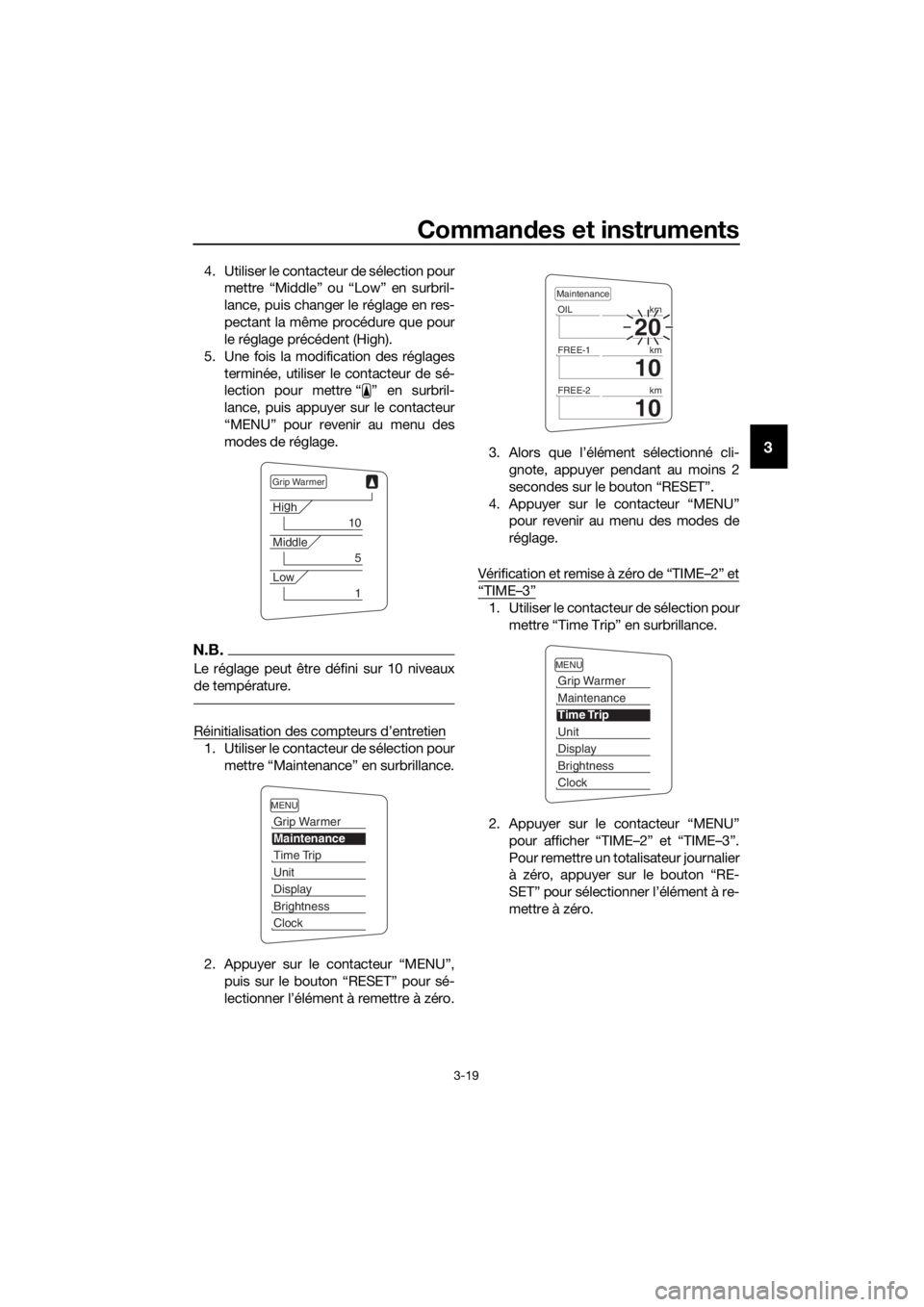

Réinitialisation des compteurs d’entretien
1. Utiliser le contacteur de sélection pourmettre “Maintenance” en surbrillance.
2. Appuyer sur le contacteur “MENU”, puis sur le bouton “RESET” pour sé-
lectionner l’élément à remettre à zéro. 3. Alors que l’élément sélectionné cli-
gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”.
4. Appuyer sur le contacteur “MENU” pour revenir au menu des modes de
réglage.
Vérification et remise à zéro de “TIME–2” et
“TIME–3”
1. Utiliser le contacteur de sélection pour mettre “Time Trip” en surbrillance.
2. Appuyer sur le contacteur “MENU” pour afficher “TIME–2” et “TIME–3”.
Pour remettre un totalisateur journalier
à zéro, appuyer sur le bouton “RE-
SET” pour sélectionner l’élément à re-
mettre à zéro.
Grip Warmer
Hig
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB95F1F0.book Page 19 Friday, July 7, 2017 5:28 PM

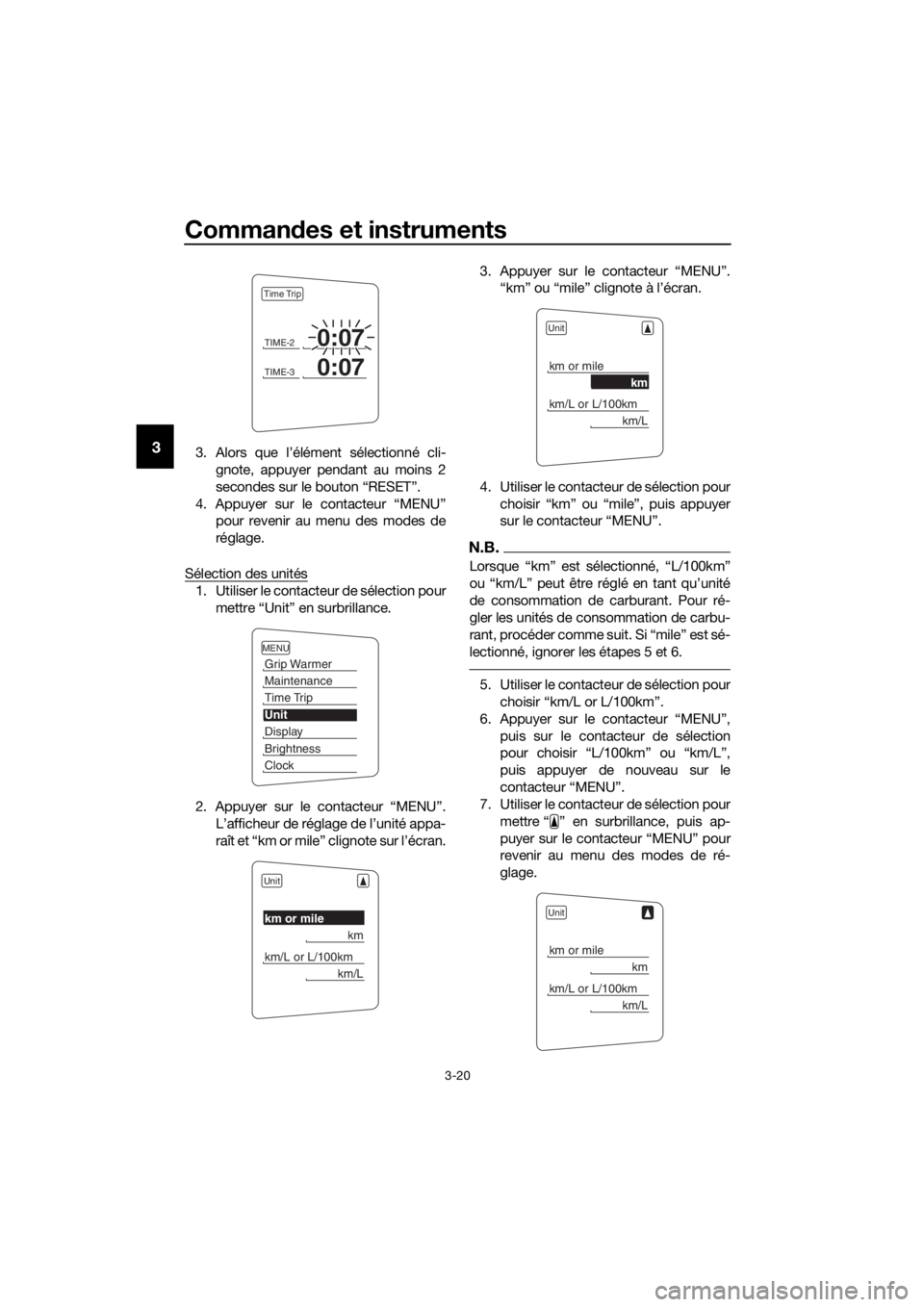

Commandes et instruments
3-20
33. Alors que l’élément sélectionné cli-
gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”.
4. Appuyer sur le contacteur “MENU” pour revenir au menu des modes de
réglage.
Sélection des unités
1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur “MENU”. L’afficheur de réglage de l’unité appa-
raît et “km or mile” clignote sur l’écran. 3. Appuyer sur le contacteur “MENU”.
“km” ou “mile” clignote à l’écran.
4. Utiliser le contacteur de sélection pour choisir “km” ou “mile”, puis appuyer
sur le contacteur “MENU”.
N.B.
Lorsque “km” est sélectionné, “L/100km”
ou “km/L” peut être ré glé en tant qu’unité
de consommation de carburant. Pour ré-
gler les unités de consommation de carbu-
rant, procéder comme suit. Si “mile” est sé-
lectionné, ignorer les étapes 5 et 6.
5. Utiliser le contacteur de sélection pour choisir “km/L or L/100km”.
6. Appuyer sur le contacteur “MENU”, puis sur le contacteur de sélection
pour choisir “L/100km” ou “km/L”,
puis appuyer de nouveau sur le
contacteur “MENU”.
7. Utiliser le contacteur de sélection pour
mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur “MENU” pour
revenir au menu des modes de ré-
glage.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UB95F1F0.book Page 20 Friday, July 7, 2017 5:28 PM

Commandes et instruments
3-21
3

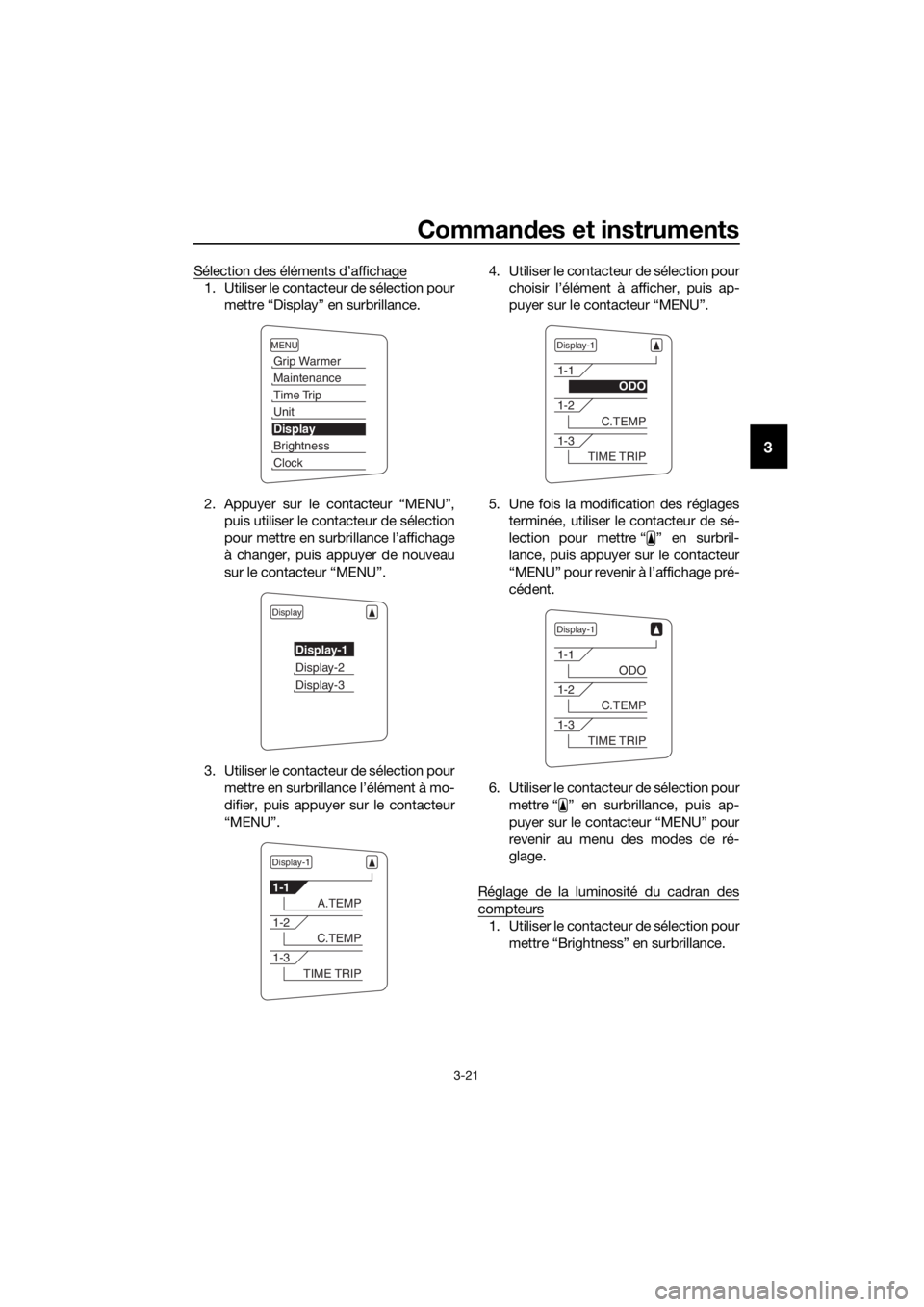

Sélection des éléments d’affichage
1. Utiliser le contacteur de sélection pour
mettre “Display” en surbrillance.
2. Appuyer sur le contacteur “MENU”, puis utiliser le contacteur de sélection
pour mettre en surbrillance l’affichage
à changer, puis appuyer de nouveau
sur le contacteur “MENU”.
3. Utiliser le contacteur de sélection pour mettre en surbrillance l’élément à mo-
difier, puis appuyer sur le contacteur
“MENU”. 4. Utiliser le contacteur de sélection pour
choisir l’élément à afficher, puis ap-
puyer sur le contacteur “MENU”.
5. Une fois la modification des réglages terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
“MENU” pour revenir à l’affichage pré-
cédent.
6. Utiliser le contacteur de sélection pour mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur “MENU” pour
revenir au menu des modes de ré-
glage.

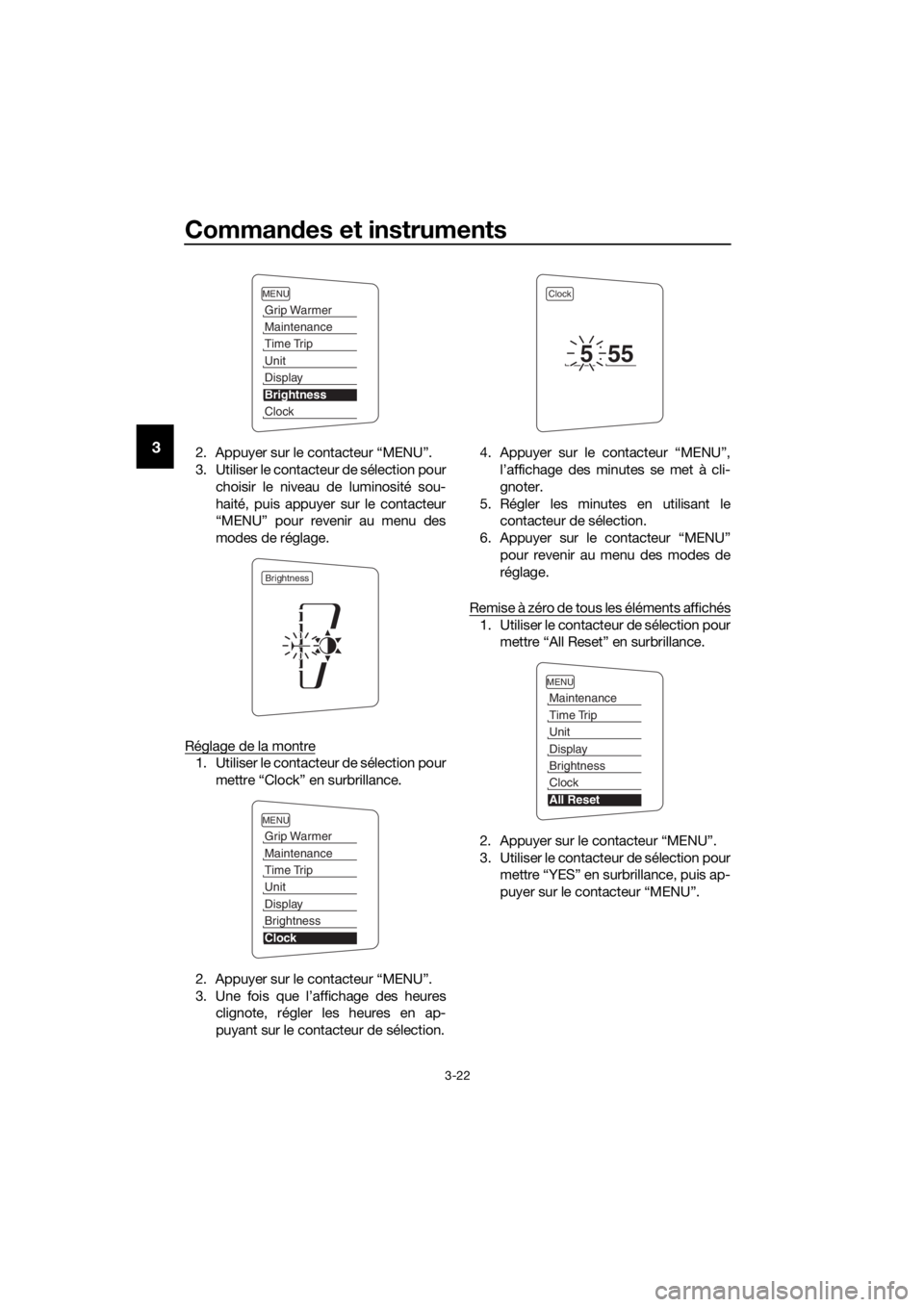

Réglage de la luminosité du cadran des
compteurs
1. Utiliser le contacteur de sélection pour mettre “Brightness” en surbrillance.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UB95F1F0.book Page 21 Friday, July 7, 2017 5:28 PM

Commandes et instruments
3-22
32. Appuyer sur le contacteur “MENU”.
3. Utiliser le contacteur de sélection pour
choisir le niveau de luminosité sou-
haité, puis appuyer sur le contacteur
“MENU” pour revenir au menu des
modes de réglage.
Réglage de la montre
1. Utiliser le contacteur de sélection pour mettre “Clock” en surbrillance.
2. Appuyer sur le contacteur “MENU”.
3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le contacteur de sélection. 4. Appuyer sur le contacteur “MENU”,
l’affichage des minutes se met à cli-
gnoter.
5. Régler les minutes en utilisant le contacteur de sélection.
6. Appuyer sur le contacteur “MENU” pour revenir au menu des modes de
réglage.
Remise à zéro de tous les éléments affichés
1. Utiliser le contacteur de sélection pour mettre “All Reset” en surbrillance.
2. Appuyer sur le contacteur “MENU”.
3. Utiliser le contacteur de sélection pour mettre “YES” en surbrillance, puis ap-
puyer sur le contacteur “MENU”.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
UB95F1F0.book Page 22 Friday, July 7, 2017 5:28 PM

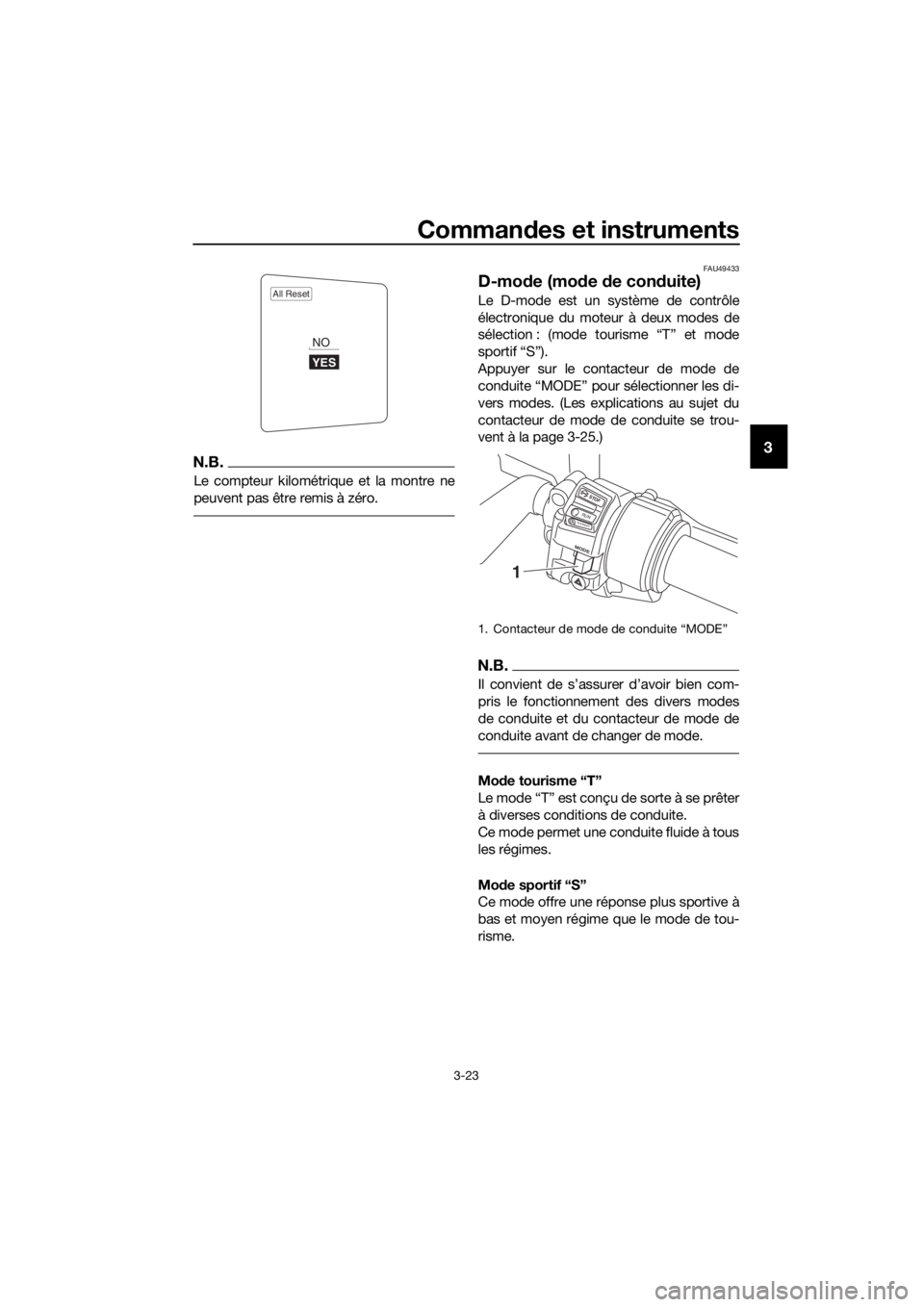

Commandes et instruments
3-23
3N.B.
Le compteur kilométrique et la montre ne
peuvent pas être remis à zéro.
FAU49433
D-mo de (mo de de con duite)
Le D-mode est un système de contrôle
électronique du moteur à deux modes de
sélection : (mode tourisme “T” et mode
sportif “S”).
Appuyer sur le contacteur de mode de
conduite “MODE” pour sélectionner les di-
vers modes. (Les explications au sujet du
contacteur de mode de conduite se trou-
vent à la page 3-25.)
N.B.
Il convient de s’assurer d’avoir bien com-
pris le fonctionnement des divers modes
de conduite et du contacteur de mode de
conduite avant de changer de mode.
Mo de tourisme “T”
Le mode “T” est conçu de sorte à se prêter
à diverses conditions de conduite.
Ce mode permet une conduite fluide à tous
les régimes.
Mo de sportif “S”
Ce mode offre une réponse plus sportive à
bas et moyen régime que le mode de tou-
risme.
All Reset
YES
NO
1. Contacteur de mode de conduite “MODE”
STOP
M ODE
RUNSTART
1
UB95F1F0.book Page 23 Friday, July 7, 2017 5:28 PM

Commandes et instruments
3-24
3
FAU1234M

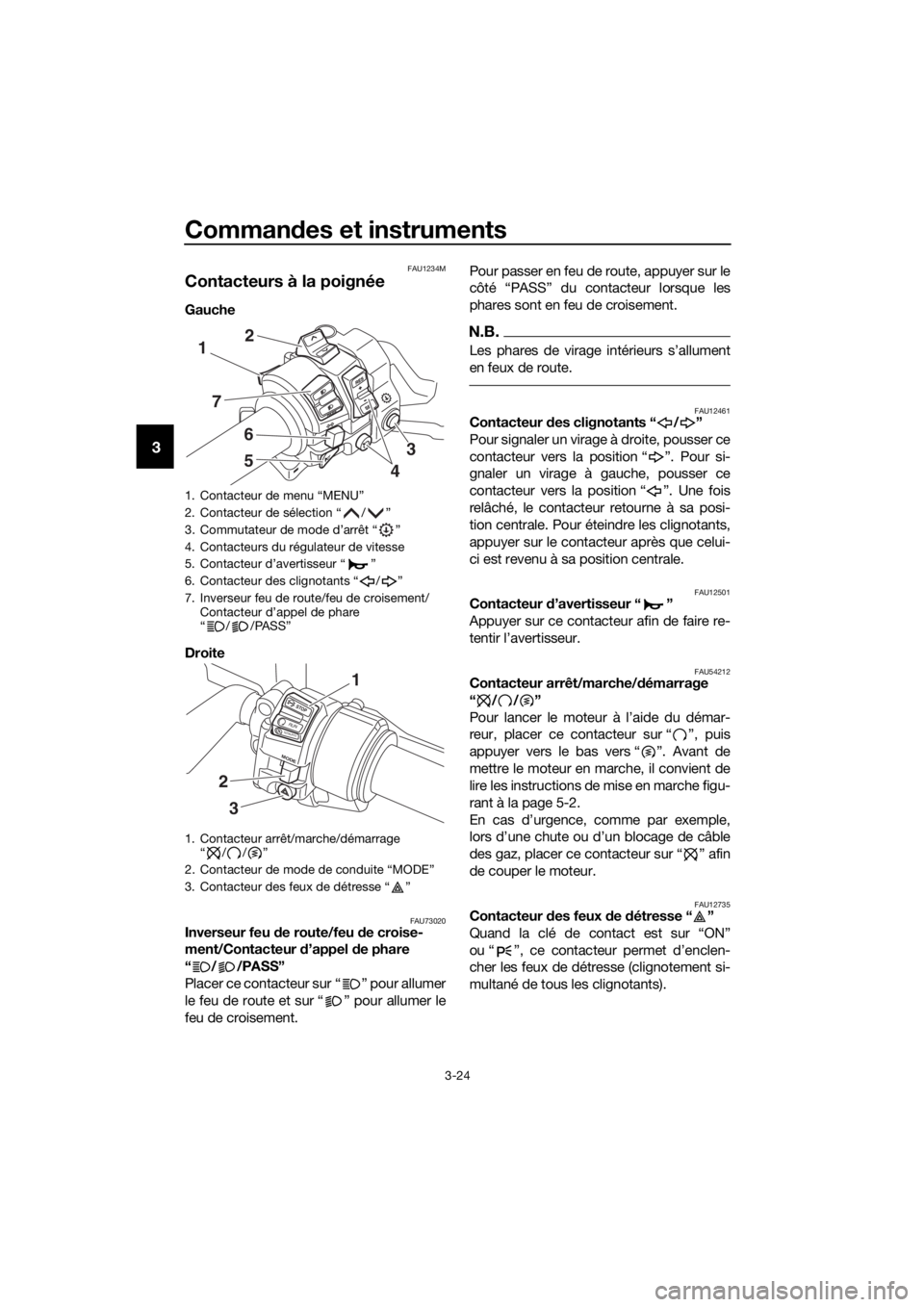

Contacteurs à la poignée
Gauche
Droite
FAU73020Inverseur feu de route/feu d e croise-
ment/Contacteur d’appel de phare
“ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement. Pour passer en feu de route, appuyer sur le
côté “PASS” du contacteur lorsque les
phares sont en feu de croisement.
N.B.
Les phares de virage intérieurs s’allument
en feux de route.
FAU12461Contacteur
des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU54212Contacteur arrêt/marche/ démarrage
“//”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
appuyer vers le bas vers “ ”. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-2.
En cas d’urgence, comme par exemple,
lors d’une chute ou d’un blocage de câble
des gaz, placer ce contacteur sur “ ” afin
de couper le moteur.
FAU12735Contacteur des feux d e détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
3. Commutateur de mode d’arrêt “ ”
4. Contacteurs du régulateur de vitesse
5. Contacteur d’avertisseur “ ”
6. Contacteur des clignotants “ / ”
7. Inverseur feu de route/feu de croisement/ Contacteur d’appel de phare
“ / /PASS”
1. Contacteur arrêt/marche/démarrage “//”
2. Contacteur de mode de conduite “MODE”
3. Contacteur des feux de détresse “ ”
1
7
6
5
2
4
3
STOP
M ODE
RUNSTART
3
2
1
UB95F1F0.book Page 24 Friday, July 7, 2017 5:28 PM

Commandes et instruments
3-25
3
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU12781Contacteurs du régulateur de vitesse
Le régulateur de vitesse est expliqué à la
page 3-7.
FAU54232Contacteur de menu “MENU”
Ce contacteur est utilisé pour modifier les
réglages du bloc de compteurs multifonc-
tions. (Voir page 3-10.)
FAU54222Contacteur de sélection “ / ”
Ce contacteur est utilisé pour modifier les
réglages du bloc de compteurs multifonc-
tions. (Voir page 3-10.)
FAU55464Commutateur de mo de d’arrêt “ ”
Lorsque ce commutateur est enfoncé, la
fonction Mode d’arrêt est activée et le té-
moin correspondant s’allume.
Le mode d’arrêt fonctionne via le système
YCC-S pour rétrograder automatiquement
jusqu’au 1er rapport en cas d’arrêt.
Si le mode d’arrêt est activé et que le 2
e
rapport ou un rapport supérieur est en-
gagé, lorsque le pilote arrête le véhicule, la
boîte de vitesses rétrograde automatique-
ment jusqu’au 1
re rapport.
N.B.
Lorsque la fonction Mode d’arrêt est acti-
vée, le témoin de rétrogradage ne clignote
que si le pilote essaie de démarrer en 2
e vi-
tesse ou plus.
FAU54691Contacteur de mo de de con duite
“MODE”
AVERTISSEMENT
FWA15341
Ne pas changer de mo de de con duite
tant que le véhicule est en mouvement.
Ce contacteur permet de sélectionner le
mode de conduite tour isme “T” et le mode
de conduite sportif “S”.
Pour pouvoir changer de mode de
conduite, il faut que la poignée des gaz soit
complètement fermée.
Le mode sélectionné s’affiche à l’écran du
mode de conduite. (Voir page 3-12.)
Le mode de conduite ne peut pas être mo-
difié lorsque le régulateur de vitesse est ac-
tivé.
UB95F1F0.book Page 25 Friday, July 7, 2017 5:28 PM

Commandes et instruments
3-26
3
FAU55492
Système YCC-S
Le système Yamaha Chip Controlled-Shift
(YCC-S) permet de changer de vitesse
sans levier d’embrayage. De plus, un sélec-
teur est monté sur le guidon afin de permet-
tre un changement de vitesse à l’aide soit
du sélecteur au guidon, soit du sélecteur au
pied.
Lorsque le moteur tourne et que le sélec-
teur au pied ou le sélecteur au guidon est
déplacé, un signal électronique est trans-
mis au MCU pour désengager l’em-
brayage, l’ECU règle le papillon des gaz,
une vitesse est passée, puis l’embrayage
est engagé de nouveau.
Il ne s’agit pas d’une boîte de vitesse auto-
matique. Seul l’embrayage est automa-
tique. Le pilote doit toujours passer les vi-
tesses.
N.B.
 Un engagement optimal de l’em-
brayage est calculé par le MCU en
fonction du régime moteur, de la vi-
tesse du véhicule et d’autres facteurs.
 Voir également Commutateur de
mode d’arrêt (page 3-25) et Passage
de vitesse (page 5-3) pour plus d’in-
formations.
 MCU : boîtier de commande du mo-
teur
 ECU : bloc de commande électroni-
que
FAU40496

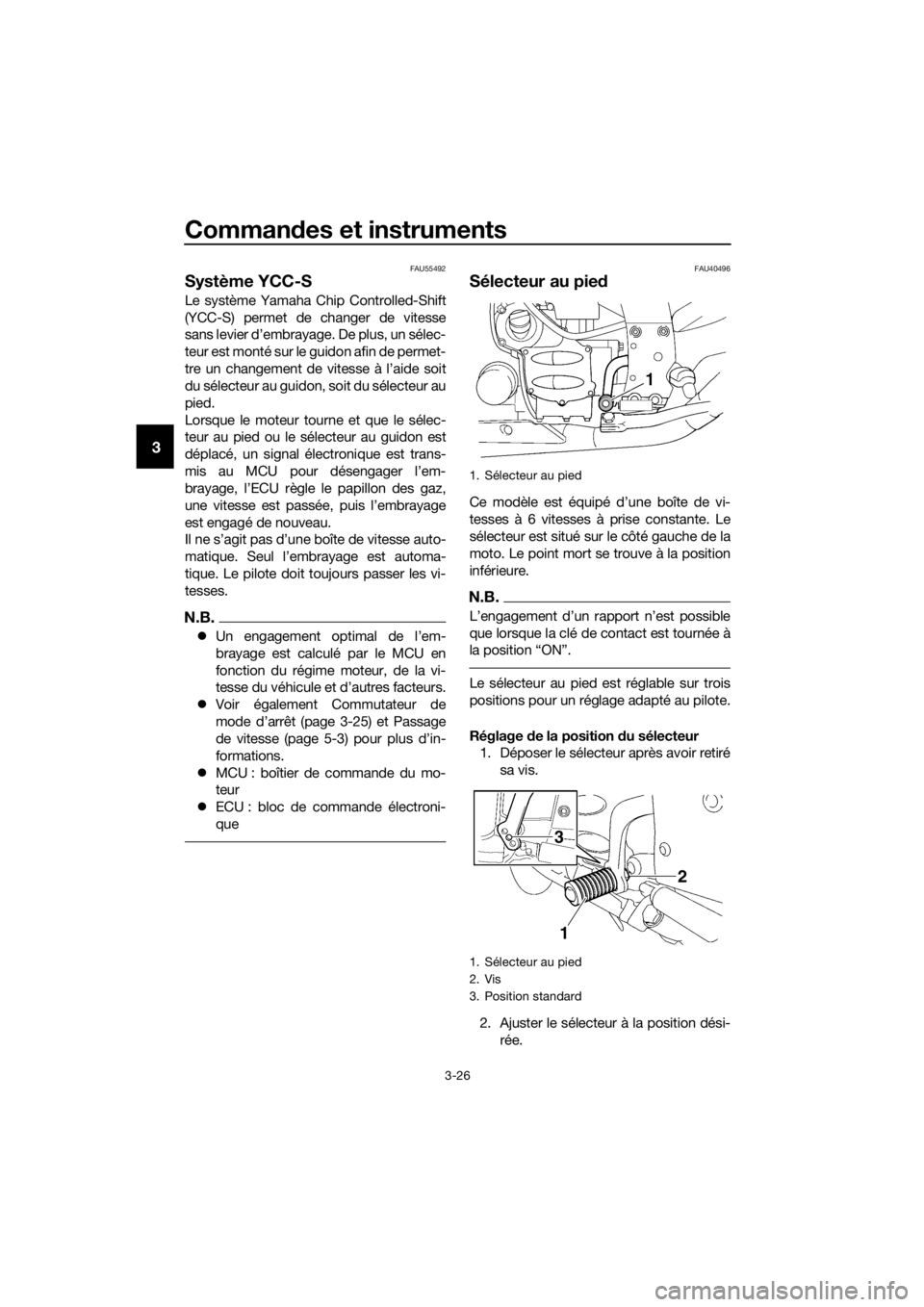

Sélecteur au pie d
Ce modèle est équipé d’une boîte de vi-
tesses à 6 vitesses à prise constante. Le
sélecteur est situé sur le côté gauche de la
moto. Le point mort se trouve à la position
inférieure.
N.B.
L’engagement d’un rapport n’est possible
que lorsque la clé de contact est tournée à
la position “ON”.
Le sélecteur au pied est réglable sur trois
positions pour un réglage adapté au pilote.
Réglage de la position d u sélecteur
1. Déposer le sélecteur après avoir retiré
sa vis.
2. Ajuster le sélecteur à la position dési- rée.
1. Sélecteur au pied
1. Sélecteur au pied
2. Vis
3. Position standard
3
1
2
UB95F1F0.book Page 26 Friday, July 7, 2017 5:28 PM
