Klepspeling
De kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.
OPMERKING
Dit onderhoud moet worden uitgevoerd bij
een koude motor.
DAU64412
Banden
Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlij den tot gevol g.
 De ban dspanning moet wor den ge-
controleer d en af gestel d terwijl de
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e om gevin gstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passa gier,
b ag ag e en accessoires dat
voor dit
mo del is vast gestel d.
UB95D2D0.book Page 20 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstelling
6-21
6WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472

Laat sterk versleten ban den door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waar door
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief b an-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over de
no dig e vakkun dig e kennis en erva-
rin g b eschikt om d it te doen.
 Rijd niet te snel direct na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger
e den voor dat het zijn optimale
ei genschappen verkrij gt.
Ban denspannin g b ij kou de ban den:
1 persoon:
Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
2 personen: Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
Maximale belastin g:
Vo e r t u i g : 208 kg (459 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.
1. Wang van band
2. Bandprofieldiepte
Minimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
UB95D2D0.book Page 21 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstellin g
6-22
6
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902
 Monteer altij d voor- en achter ban-
d en van hetzelf de merk en type.
Verschillen de ban den kunnen het
we gge dra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
 Controleer altij d of d e ventiel dopjes
stevi g zijn b evestigd om zo lucht-
lekkag e te voorkomen.
 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om te voorkomen dat de
b an den on der het rij den lee glopen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uit gerust met specia-
le ban den die geschikt voor zeer hog e
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluiten d
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denk beel dig .
 Gloe dnieuwe ban den bie den op
sommi ge typen wegdek relatief
weini g g rip tot da
t ze zijn “in gere-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ere den moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voor ban d:
Maat:
120/70ZR17M/C (58W)
Fabrikant/model: BRIDGESTONE/BT023F E
Achter ban d:
Maat: 180/55ZR17M/C(73W)
Fabrikant/model: BRIDGESTONE/BT023R E
VOOR en ACHTER:
Bandventiel: TR412
Luchtventielbuis:
#9100 (origineel)
UB95D2D0.book Page 22 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstelling
6-23
6
DAU21963
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU40622
YCC-S-koppelin g
Dit model heeft een hydraulische koppe-
ling, zodat het nodig is om het vloeistofni-
veau van de YCC-S-koppeling te
controleren en het hydraulisch systeem op
lekkage te controleren. (Zie pagina 6-26.)
OPMERKING
Als het schakelen moeilijk gaat of de kop-
peling slipt, of als u merkt dat het accelere-
ren slecht gaat of de motor afslaat, vraag
dan een Yamaha-dealer de koppeling te
controleren op slijtage.
UB95D2D0.book Page 23 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstellin g
6-24
6
DAU37914
Vrije slag van remhen del contro-
leren
Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in de rem-
hen del kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem door een Yamaha d ea-
ler ontluchten voor dat de machine word t
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op de
remwerkin g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU36505
Remlichtschakelaars
Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dealer.

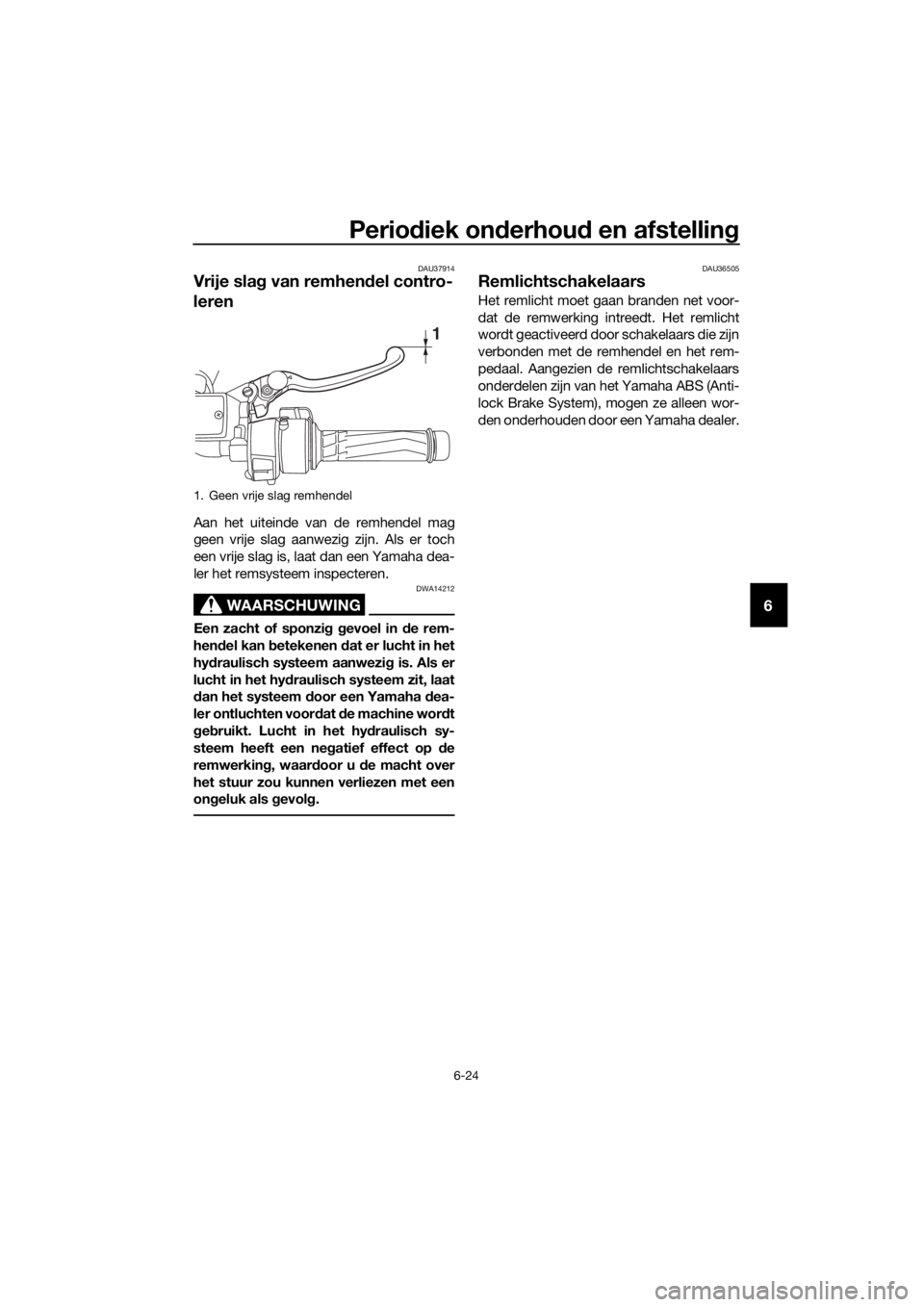

1. Geen vrije slag remhendel
1
UB95D2D0.book Page 24 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstelling
6-25
6
DAU22393
Controleren van voor- en achter-
rem blokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU43432Rem blokken voorrem
De remklauwen van de voorrem zijn voor-
zien van twee rembloksets.
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan wor-
den gecontroleerd zonder de rem te
demonteren. Let op de slijtage-indicator-
groef om de remblokslijtage te controleren.
Wanneer een remblok zover is afgesleten
dat de slijtage-indicatorgroef vrijwel is ver-
dwenen, vraag dan een Yamaha dealer de
remblokken als set te vervangen.
DAU22501Rem blokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Slijtage-indicatorgroef remblok
1
1
1. Remvoeringdikte
1
UB95D2D0.book Page 25 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstellin g
6-26
6
DAU40593
De vloeistofniveaus van rem en
YCC-S-koppelin g controleren
Controleer alvorens te gaan rijden of de
vloeistoffen voor rem en YCC-S-koppeling
zich boven de merkstreep voor het mini-
mumniveau bevinden. Zorg bij het contro-
leren van de vloeistofniveaus van rem en
YCC-S-koppeling dat de bovenzijden van
de reservoirs horizontaal staan. Vul indien
nodig de vloeistoffen voor rem en YCC-S-
koppeling bij.
Voorrem
Achterrem YCC-S-koppelin
g
OPMERKING
Het remvloeistofreservoir voor de ach-
terrem bevindt zich achter paneel C.
(Zie pagina 6-8.)
 Het vloeistofreservoir voor de YCC-S-
koppeling bevindt zich achter paneel
B. (Zie pagina 6-8.)
WAARSCHUWING
DWA16021
Onjuist uit gevoer d on derhou d kan resul-
teren in verlies van remvermo gen of ver-
min der de werkin g van d e YCC-S-
koppelin g. Neem de vol gen de voor-
zor gsmaatre gelen in acht:
 Bij een te laa g vloeistofniveau van
rem- of YCC-S-koppelin g kan lucht
b innen drin gen in het rem- of
YCC-S-koppelin gssysteem, waar-
d oor de rem- of YCC-S-koppelin gs-
prestaties afnemen.
 Reini g d e reservoir doppen alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
 Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen d e
ru bb eraf dichtin gen
beschad igd ra-
ken met lekka ge tot gevol g.

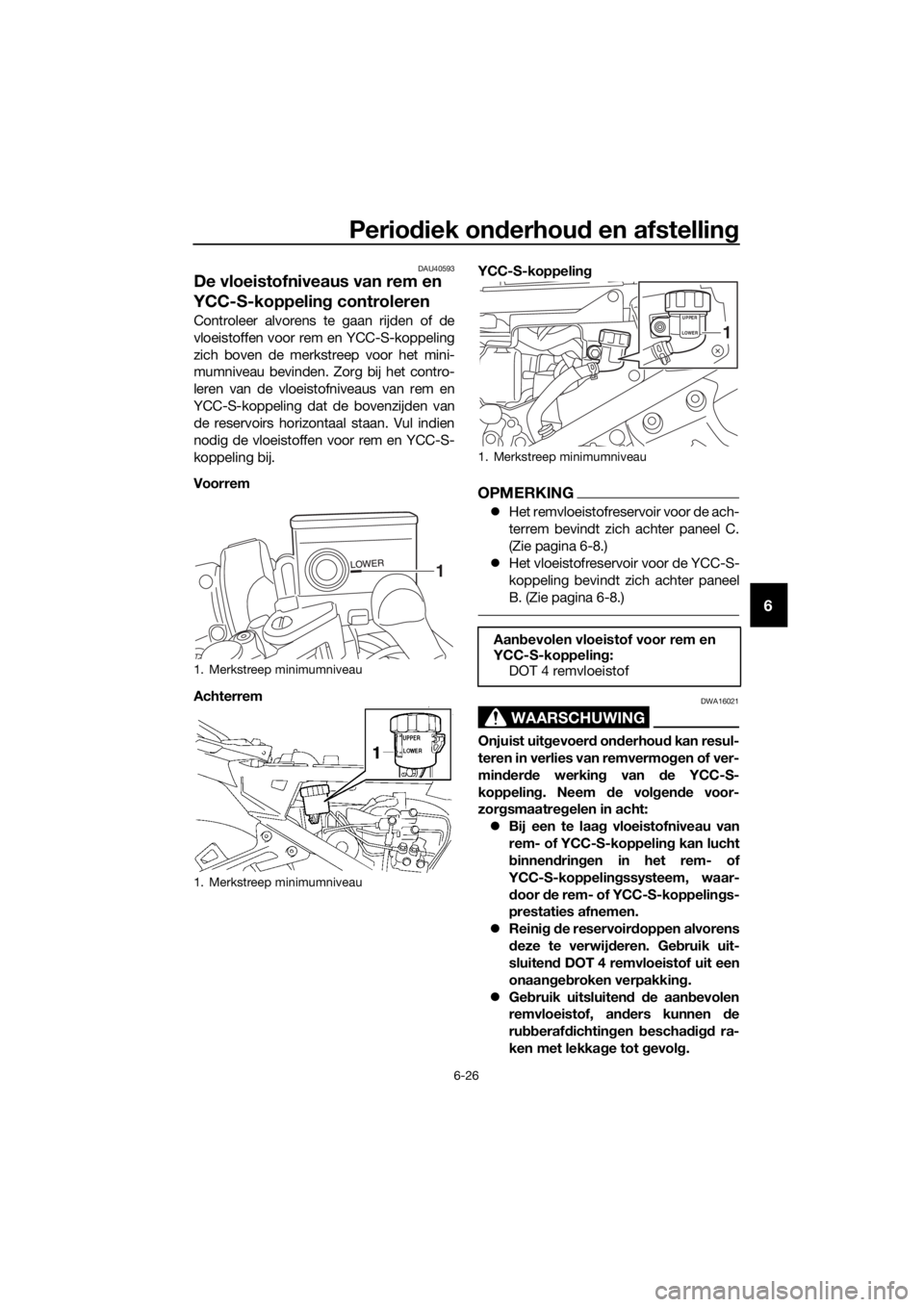

1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
1. Merkstreep minimumniveau
Aan bevolen vloeistof voor rem en
YCC-S-koppelin g:
DOT 4 remvloeistof
UPPER
LOWER
1
UB95D2D0.book Page 26 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstelling
6-27
6
 Vul bij met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Let erop dat tij dens het b ijvullen
g een water of stof terechtkomt in
het vloeistofreservoir voor rem of
YCC-S-koppelin g. Water zal het
kookpunt van de remvloeistof aan-
zienlijk verlag en zodat damp belvor-
min g kan optre den en vuil d e
hy draulisch bed ien de kleppen van
d e ABS eenhei d kan verstoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.
De membranen van de vloeistofreservoirs
voor rem en YCC-S-koppeling verliezen
hun vorm door de onderdruk als het vloei-
stofniveau te ver zakt. Breng de membra-
nen terug in hun oorspronkelijke vorm
voordat u ze terugplaatst.
Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Een laag YCC-S-koppelingsvloei-
stofniveau kan duiden op lekkage in het
YCC-S-koppelingssysteem. Controleer
daarom het YCC-S-koppelingssysteem op
lekkage. Als het vloeistofniveau van rem of
YCC-S-koppeling plotseling sterk daalt,
moet u een controle laten uitvoeren door
een Yamaha-dealer alvorens verder te rij-
den.
DAU40604
De vloeistof voor rem en YCC-S-
koppelin g verversen
Vraag een Yamaha dealer de rem- en
YCC-S-koppelingsvloeistof te verversen
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema. Laat bovendien de
oliekeerringen van hoofdremcilinder en
YCC-S-koppelingshoofdcilinder, de rem-
klauwen en de rem- en YCC-S-koppelings-
slangen vervangen volgens de hierna
vermelde intervallen of wanneer ze lekken
of zijn beschadigd.
 Vloeistofafdichtingen: Vervang elke
twee jaar.
 Rem- en YCC-S-koppelingsslangen:
Vervang elke vier jaar.
UB95D2D0.book Page 27 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstellin g
6-28
6
DAU23098
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha dea-
ler een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt. WAARSCHUWING! Scha de aan
d e buiten behuizing van kab els kan lei-
d en tot interne roestvorming en storing
veroorzaken met de beweg ing van ka-
b els. Vervan g bescha digde kab els zo
snel mo gelijk om onveili ge omstan dig -
he den te voorkomen.
[DWA10712] DAU23115
Controleren en smeren van
gas-
g reep en gaska bel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
Aan
bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB95D2D0.book Page 28 Thursday, September 12, 2019 4:30 PM

Periodiek on derhou d en afstelling
6-29
6
DAU44276
Controleren en smeren van rem-
en schakelped alen
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempedaal
Schakelpe daal
DAU23155
De remhen del controleren en
smeren
De werking van de remhendel moet voor
elke rit worden gecontroleerd en het hen-
delscharnierpunt moet indien nodig wor-
den gesmeerd.
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Siliconenvet
UB95D2D0.book Page 29 Thursday, September 12, 2019 4:30 PM
