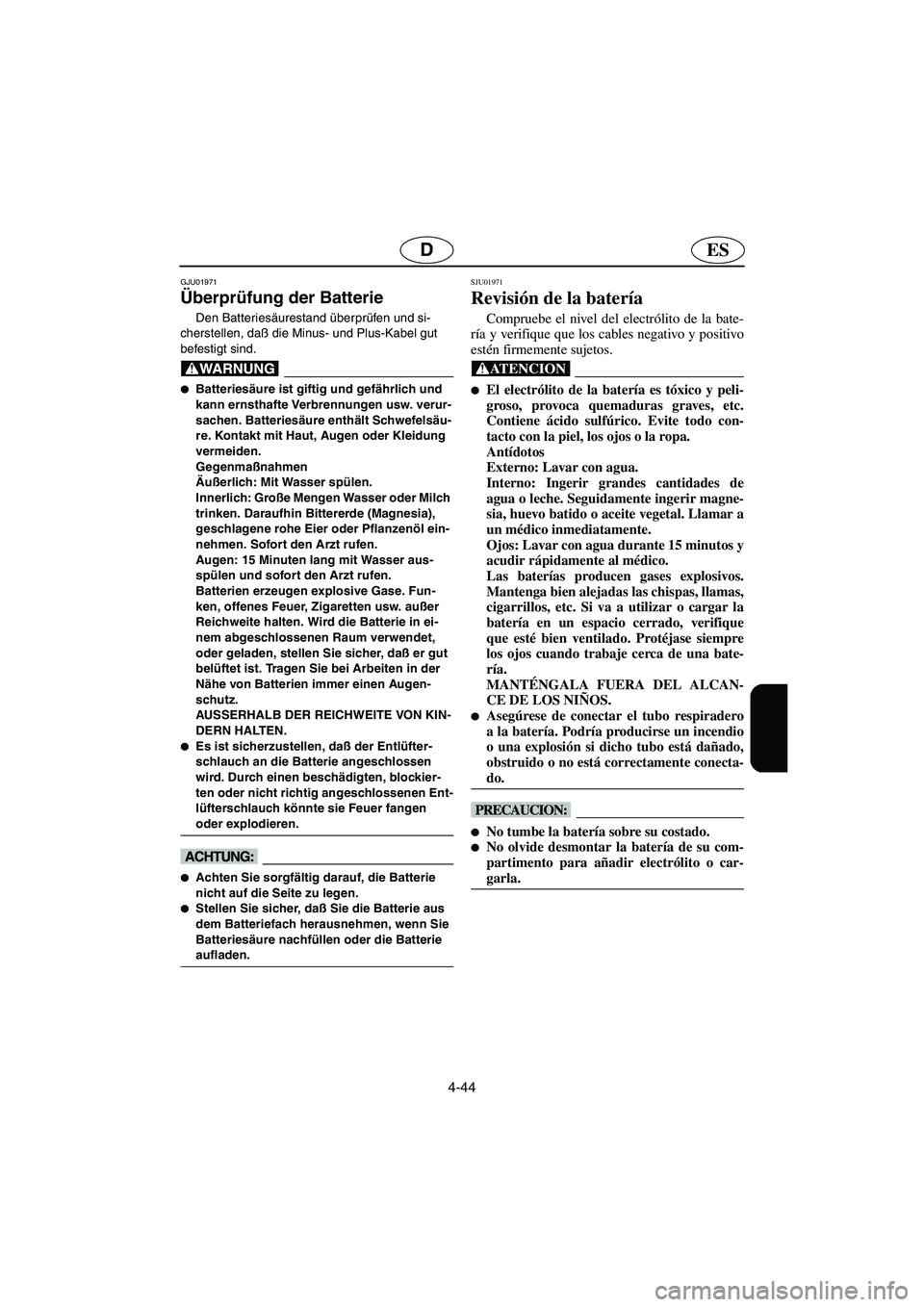

4-44
ESD
GJU01971
Überprüfung der Batterie
Den Batteriesäurestand überprüfen und si-
cherstellen, daß die Minus- und Plus-Kabel gut
befestigt sind.
@
Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verur-
sachen. Batteriesäure enthält Schwefelsäu-
re. Kontakt mit Haut, Augen oder Kleidung
vermeiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia),
geschlagene rohe Eier oder Pflanzenöl ein-
nehmen. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser aus-
spülen und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in ei-
nem abgeschlossenen Raum verwendet,
oder geladen, stellen Sie sicher, daß er gut
belüftet ist. Tragen Sie bei Arbeiten in der
Nähe von Batterien immer einen Augen-
schutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.

Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen
wird. Durch einen beschädigten, blockier-
ten oder nicht richtig angeschlossenen Ent-
lüfterschlauch könnte sie Feuer fangen
oder explodieren.
@
@
Achten Sie sorgfältig darauf, die Batterie
nicht auf die Seite zu legen.

Stellen Sie sicher, daß Sie die Batterie aus
dem Batteriefach herausnehmen, wenn Sie
Batteriesäure nachfüllen oder die Batterie
aufladen.
@
SJU01971
Revisión de la batería
Compruebe el nivel del electrólito de la bate-
ría y verifique que los cables negativo y positivo
estén firmemente sujetos.
@
El electrólito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de
agua o leche. Seguidamente ingerir magne-
sia, huevo batido o aceite vegetal. Llamar a
un médico inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, llamas,
cigarrillos, etc. Si va a utilizar o cargar la
batería en un espacio cerrado, verifique
que esté bien ventilado. Protéjase siempre
los ojos cuando trabaje cerca de una bate-
ría.
MANTÉNGALA FUERA DEL ALCAN-
CE DE LOS NIÑOS.

Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
@
No tumbe la batería sobre su costado.

No olvide desmontar la batería de su com-
partimento para añadir electrólito o car-
garla.
@
UF1B81A0.book Page 44 Tuesday, November 19, 2002 4:56 PM

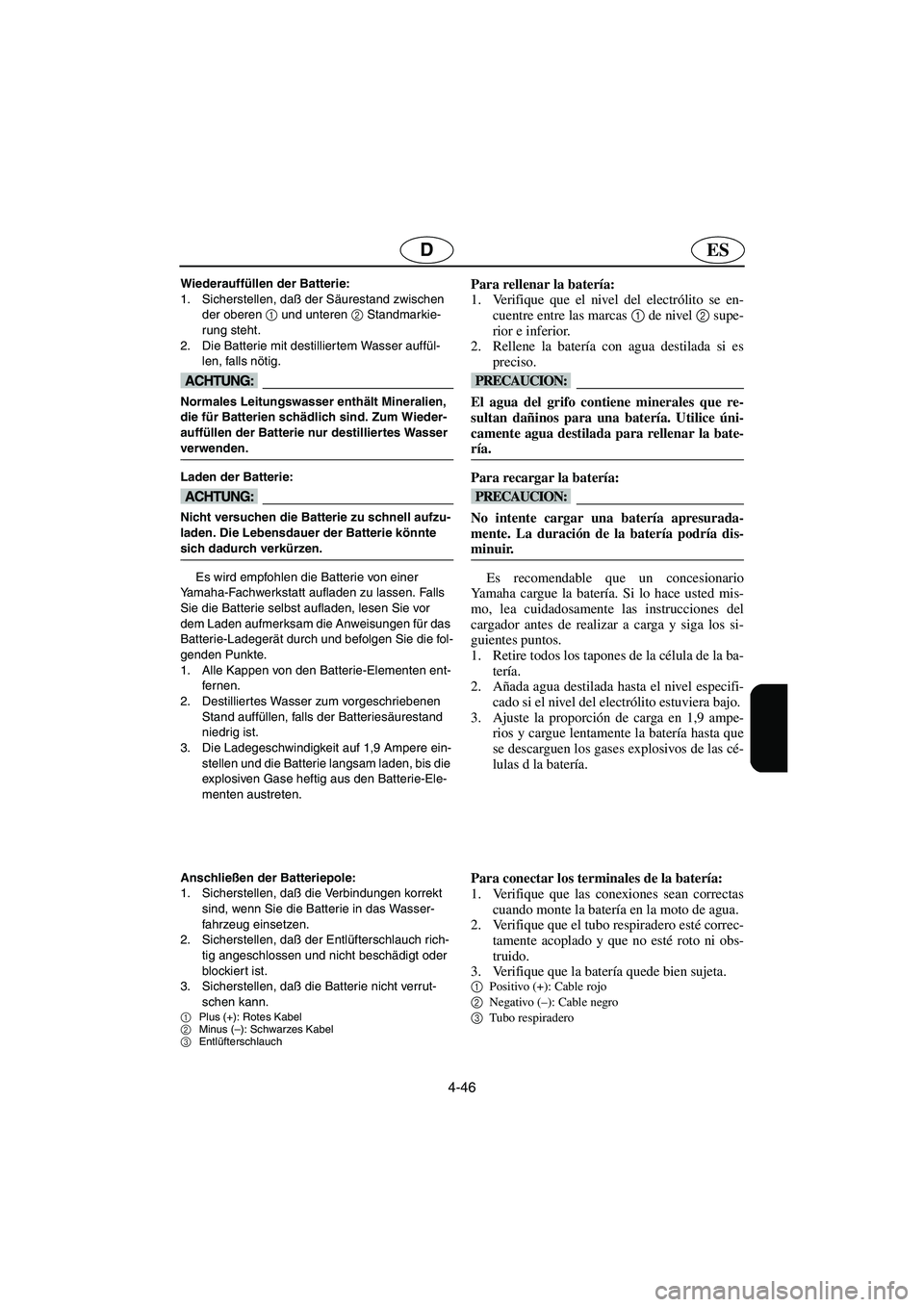

4-46
ESD
Wiederauffüllen der Batterie:
1. Sicherstellen, daß der Säurestand zwischen
der oberen 1
und unteren 2
Standmarkie-
rung steht.
2. Die Batterie mit destilliertem Wasser auffül-
len, falls nötig.
@ Normales Leitungswasser enthält Mineralien,
die für Batterien schädlich sind. Zum Wieder-
auffüllen der Batterie nur destilliertes Wasser
verwenden.
@
Laden der Batterie:
@ Nicht versuchen die Batterie zu schnell aufzu-
laden. Die Lebensdauer der Batterie könnte
sich dadurch verkürzen.
@
Es wird empfohlen die Batterie von einer
Yamaha-Fachwerkstatt aufladen zu lassen. Falls
Sie die Batterie selbst aufladen, lesen Sie vor
dem Laden aufmerksam die Anweisungen für das
Batterie-Ladegerät durch und befolgen Sie die fol-
genden Punkte.
1. Alle Kappen von den Batterie-Elementen ent-
fernen.
2. Destilliertes Wasser zum vorgeschriebenen
Stand auffüllen, falls der Batteriesäurestand
niedrig ist.
3. Die Ladegeschwindigkeit auf 1,9 Ampere ein-
stellen und die Batterie langsam laden, bis die
explosiven Gase heftig aus den Batterie-Ele-
menten austreten.
Anschließen der Batteriepole:
1. Sicherstellen, daß die Verbindungen korrekt
sind, wenn Sie die Batterie in das Wasser-
fahrzeug einsetzen.
2. Sicherstellen, daß der Entlüfterschlauch rich-
tig angeschlossen und nicht beschädigt oder
blockier t ist.
3. Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
Para rellenar la batería:
1. Verifique que el nivel del electrólito se en-
cuentre entre las marcas 1
de nivel 2
supe-
rior e inferior.
2. Rellene la batería con agua destilada si es
preciso.
@ El agua del grifo contiene minerales que re-
sultan dañinos para una batería. Utilice úni-
camente agua destilada para rellenar la bate-
ría.
@
Para recargar la batería:
@ No intente cargar una batería apresurada-
mente. La duración de la batería podría dis-
minuir.
@
Es recomendable que un concesionario
Yamaha cargue la batería. Si lo hace usted mis-
mo, lea cuidadosamente las instrucciones del
cargador antes de realizar a carga y siga los si-
guientes puntos.
1. Retire todos los tapones de la célula de la ba-
tería.
2. Añada agua destilada hasta el nivel especifi-
cado si el nivel del electrólito estuviera bajo.
3. Ajuste la proporción de carga en 1,9 ampe-
rios y cargue lentamente la batería hasta que
se descarguen los gases explosivos de las cé-
lulas d la batería.
Para conectar los terminales de la batería:
1. Verifique que las conexiones sean correctas
cuando monte la batería en la moto de agua.
2. Verifique que el tubo respiradero esté correc-
tamente acoplado y que no esté roto ni obs-
truido.
3. Verifique que la batería quede bien sujeta.
1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
UF1B81A0.book Page 46 Tuesday, November 19, 2002 4:56 PM

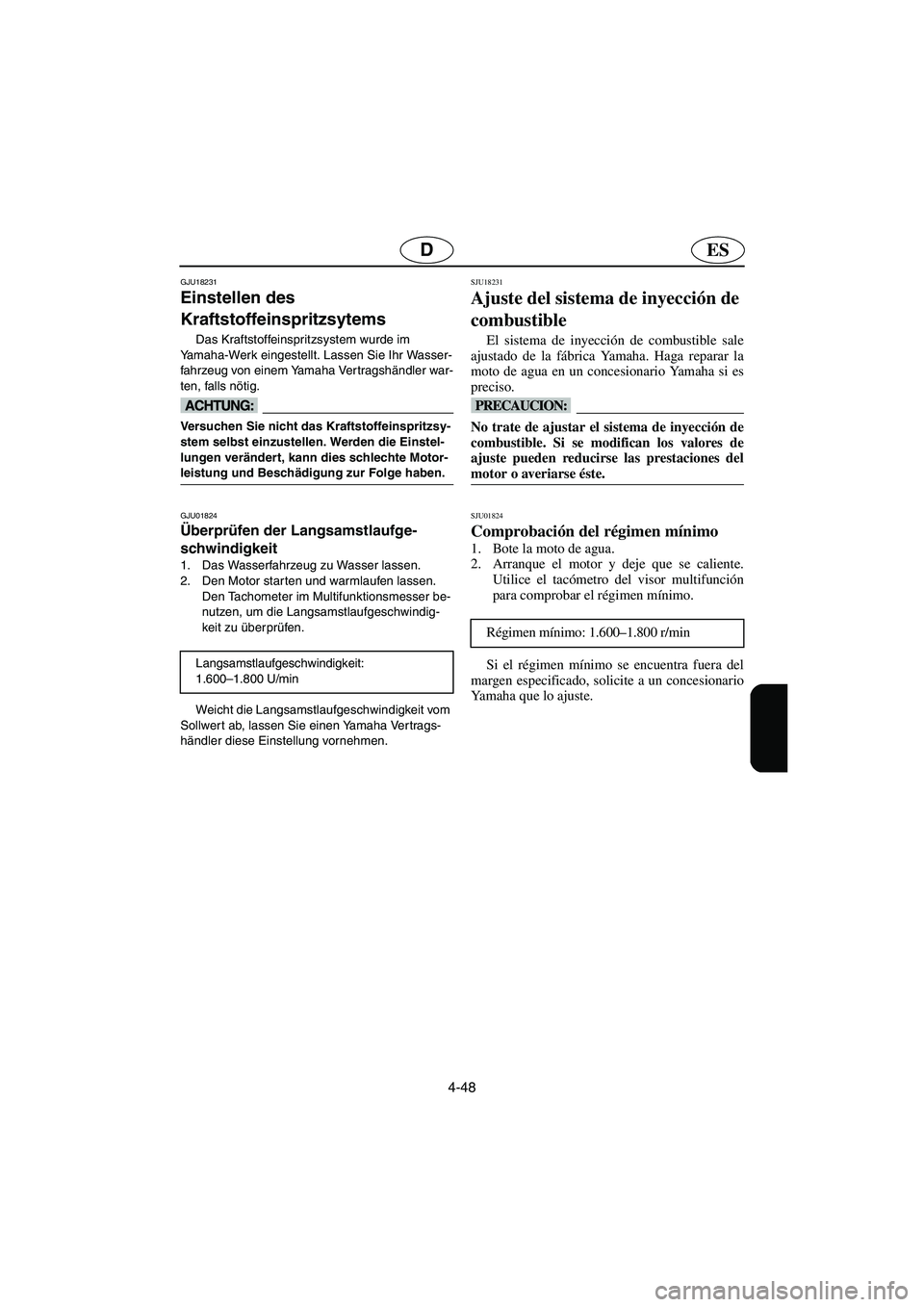

4-48
ESD
GJU18231
Einstellen des
Kraftstoffeinspritzsytems
Das Kraftstoffeinspritzsystem wurde im
Yamaha-Werk eingestellt. Lassen Sie Ihr Wasser-
fahrzeug von einem Yamaha Vertragshändler war-
ten, falls nötig.
@ Versuchen Sie nicht das Kraftstoffeinspritzsy-
stem selbst einzustellen. Werden die Einstel-
lungen verändert, kann dies schlechte Motor-
leistung und Beschädigung zur Folge haben.
@
GJU01824
Überprüfen der Langsamstlaufge-
schwindigkeit
1. Das Wasserfahrzeug zu Wasser lassen.
2. Den Motor starten und warmlaufen lassen.
Den Tachometer im Multifunktionsmesser be-
nutzen, um die Langsamstlaufgeschwindig-
keit zu überprüfen.
Weicht die Langsamstlaufgeschwindigkeit vom
Sollwer t ab, lassen Sie einen Yamaha Ver trags-
händler diese Einstellung vornehmen. Langsamstlaufgeschwindigkeit:
1.600–1.800 U/min
SJU18231
Ajuste del sistema de inyección de
combustible
El sistema de inyección de combustible sale
ajustado de la fábrica Yamaha. Haga reparar la
moto de agua en un concesionario Yamaha si es
preciso.
@ No trate de ajustar el sistema de inyección de
combustible. Si se modifican los valores de
ajuste pueden reducirse las prestaciones del
motor o averiarse éste.
@
SJU01824
Comprobación del régimen mínimo
1. Bote la moto de agua.
2. Arranque el motor y deje que se caliente.
Utilice el tacómetro del visor multifunción
para comprobar el régimen mínimo.
Si el régimen mínimo se encuentra fuera del
margen especificado, solicite a un concesionario
Yamaha que lo ajuste. Régimen mínimo: 1.600–1.800 r/min
UF1B81A0.book Page 48 Tuesday, November 19, 2002 4:56 PM

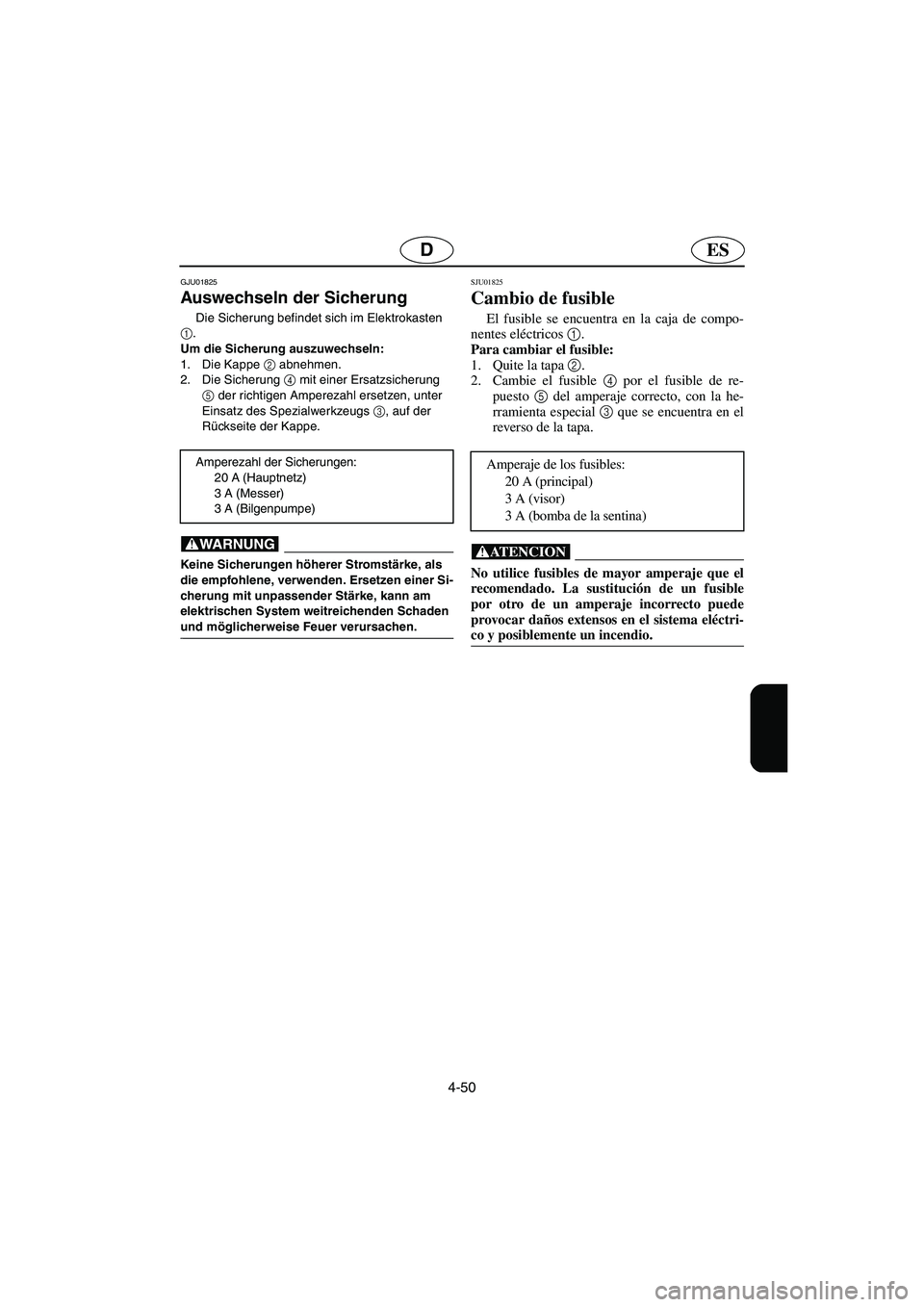

4-50
ESD
GJU01825
Auswechseln der Sicherung
Die Sicherung befindet sich im Elektrokasten
1
.
Um die Sicherung auszuwechseln:
1. Die Kappe 2
abnehmen.
2. Die Sicherung 4
mit einer Ersatzsicherung
5
der richtigen Amperezahl ersetzen, unter
Einsatz des Spezialwerkzeugs 3
, auf der
Rückseite der Kappe.
@ Keine Sicherungen höherer Stromstärke, als
die empfohlene, verwenden. Ersetzen einer Si-
cherung mit unpassender Stärke, kann am
elektrischen System weitreichenden Schaden
und möglicherweise Feuer verursachen.
@
Amperezahl der Sicherungen:
20 A (Hauptnetz)
3 A (Messer)
3 A (Bilgenpumpe)
SJU01825
Cambio de fusible
El fusible se encuentra en la caja de compo-
nentes eléctricos 1
.
Para cambiar el fusible:
1. Quite la tapa 2
.
2. Cambie el fusible 4
por el fusible de re-
puesto 5
del amperaje correcto, con la he-
rramienta especial 3
que se encuentra en el
reverso de la tapa.
@ No utilice fusibles de mayor amperaje que el
recomendado. La sustitución de un fusible
por otro de un amperaje incorrecto puede
provocar daños extensos en el sistema eléctri-
co y posiblemente un incendio.
@
Amperaje de los fusibles:
20 A (principal)
3 A (visor)
3 A (bomba de la sentina)
UF1B81A0.book Page 50 Tuesday, November 19, 2002 4:56 PM

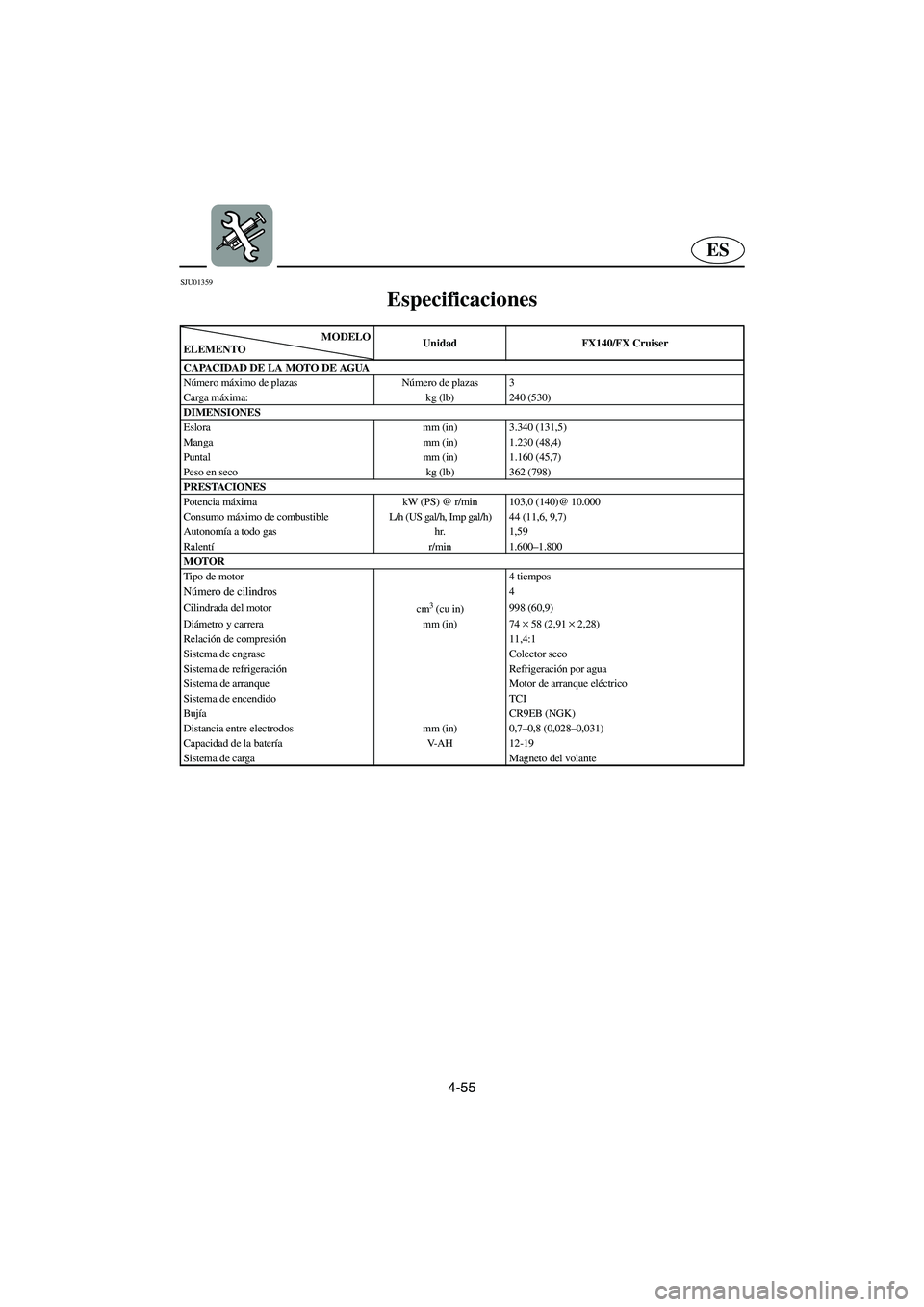

4-55
ES
SJU01359
Especificaciones
MODELO
ELEMENTOUnidad FX140/FX Cruiser
CAPACIDAD DE LA MOTO DE AGUA
Número máximo de plazas Número de plazas 3
Carga máxima: kg (lb) 240 (530)
DIMENSIONES
Eslora mm (in) 3.340 (131,5)
Manga mm (in) 1.230 (48,4)
Puntal mm (in) 1.160 (45,7)
Peso en seco kg (lb) 362 (798)
PRESTACIONES
Potencia máxima kW (PS) @ r/min 103,0 (140)@ 10.000
Consumo máximo de combustible L/h (US gal/h, Imp gal/h) 44 (11,6, 9,7)
Autonomía a todo gas hr. 1,59
Ralentír/min 1.600–1.800
MOTOR
Tipo de motor 4 tiempos
Número de cilindros4
Cilindrada del motor
cm3 (cu in)998 (60,9)
Diámetro y carrera mm (in) 74 ×
58 (2,91 ×
2,28)
Relación de compresión 11,4:1
Sistema de engrase Colector seco
Sistema de refrigeración Refrigeración por agua
Sistema de arranque Motor de arranque eléctrico
Sistema de encendido TCI
Bujía CR9EB (NGK)
Distancia entre electrodos mm (in) 0,7–0,8 (0,028–0,031)
Capacidad de la batería V-AH 12-19
Sistema de carga Magneto del volante
UF1B81A0.book Page 55 Tuesday, November 19, 2002 4:56 PM

5-6
ES
El motor funciona de
forma irregular o se calaCombustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-22
Bujía Sucia o defectuosa Cambiarla 4-34
Gama de temperatura
incorrectaCambiarla
4-34
Distancia entre electrodos
incorrectaAjustarla
4-34
Tapa de bujía Flojas Conectarlas correctamente 4-34
Agrietada, rota o dañada Cambiarla—
Cableado
eléctricoConexión suelta Apretarlas o conectarlas
correctamente—
Sistema de
inyección de
combustibleTobera de propulsión
obstruidaHacerlo reparar en un
concesionario Yamaha—
La luz de alarma o el
indicador parpadeanNivel de
combustibleAgotado Repostar lo antes posible
3-8
Motor
recalentadoAdmisión de chorro
obstruidaLimpiarla
5-8
Comprobar la
alarma del motorSensores averiados Hacerlo reparar en un
concesionario Yamaha—
La moto de agua navega
despacio o pierde
potenciaCavitaciónAdmisión de chorro
obstruidaLimpiarla
5-8
Rotor dañado o desgastado Hacerlo reparar en un
concesionario Yamaha—
Alarma de
recalentamiento
del motorEstá activado el control de
reducción de régimen del
motorLimpiar la toma de
admisión de agua y enfriar
el motor2-38
Alarma de
presión de aceiteEstá activado el control de
reducción de régimen del
motorAñadir aceite
2-36
Bujía Sucia o defectuosa Cambiarla 4-34
Gama de temperatura
incorrectaCambiarla
4-34
Distancia entre electrodos
incorrectaAjustarla
4-34
Tapas de bujías Flojas Conectarlas correctamente 4-34
Cableado
eléctricoConexión suelta Apretarlas o conectarlas
correctamente—
Combustible Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Filtro de aire Obstruido Limpiar o cambiar 4-28
Acumulación de aceite Cambiarla 4-28 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF1B81A0.book Page 6 Tuesday, November 19, 2002 4:56 PM

5-12
ESD
GJU01844

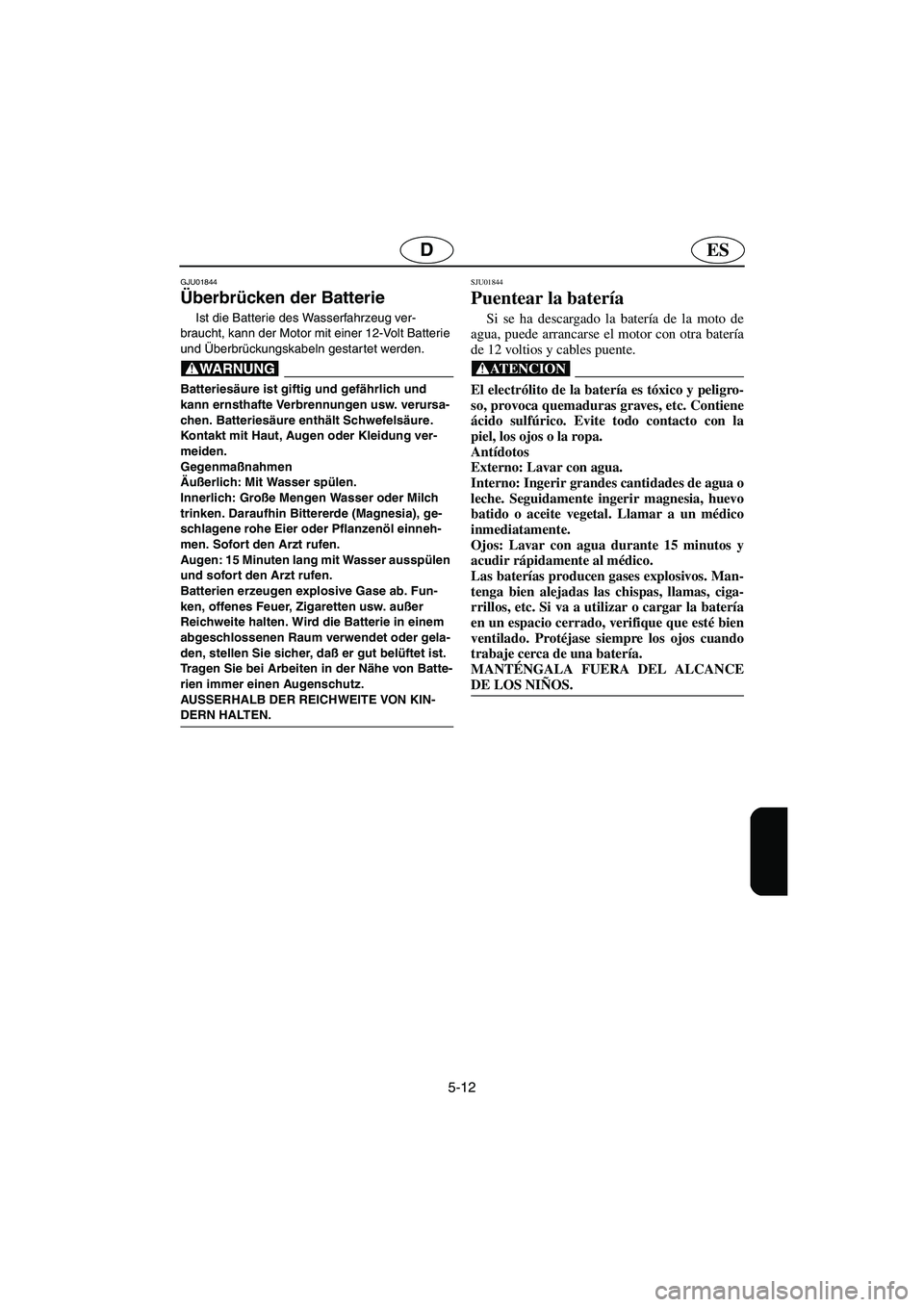

Überbrücken der Batterie
Ist die Batterie des Wasserfahrzeug ver-
braucht, kann der Motor mit einer 12-Volt Batterie
und Überbrückungskabeln gestartet werden.
@ Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verursa-
chen. Batteriesäure enthält Schwefelsäure.
Kontakt mit Haut, Augen oder Kleidung ver-
meiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia), ge-
schlagene rohe Eier oder Pflanzenöl einneh-
men. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser ausspülen
und sofort den Arzt rufen.
Batterien erzeugen explosive Gase ab. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in einem
abgeschlossenen Raum verwendet oder gela-
den, stellen Sie sicher, daß er gut belüftet ist.
Tragen Sie bei Arbeiten in der Nähe von Batte-
rien immer einen Augenschutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.
@
SJU01844
Puentear la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra batería
de 12 voltios y cables puente.
@ El electrólito de la batería es tóxico y peligro-
so, provoca quemaduras graves, etc. Contiene
ácido sulfúrico. Evite todo contacto con la
piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de agua o
leche. Seguidamente ingerir magnesia, huevo
batido o aceite vegetal. Llamar a un médico
inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos. Man-
tenga bien alejadas las chispas, llamas, ciga-
rrillos, etc. Si va a utilizar o cargar la batería
en un espacio cerrado, verifique que esté bien
ventilado. Protéjase siempre los ojos cuando
trabaje cerca de una batería.
MANTÉNGALA FUERA DEL ALCANCE
DE LOS NIÑOS.
@
UF1B81A0.book Page 12 Tuesday, November 19, 2002 4:56 PM

5-14
ESD
GJU01845

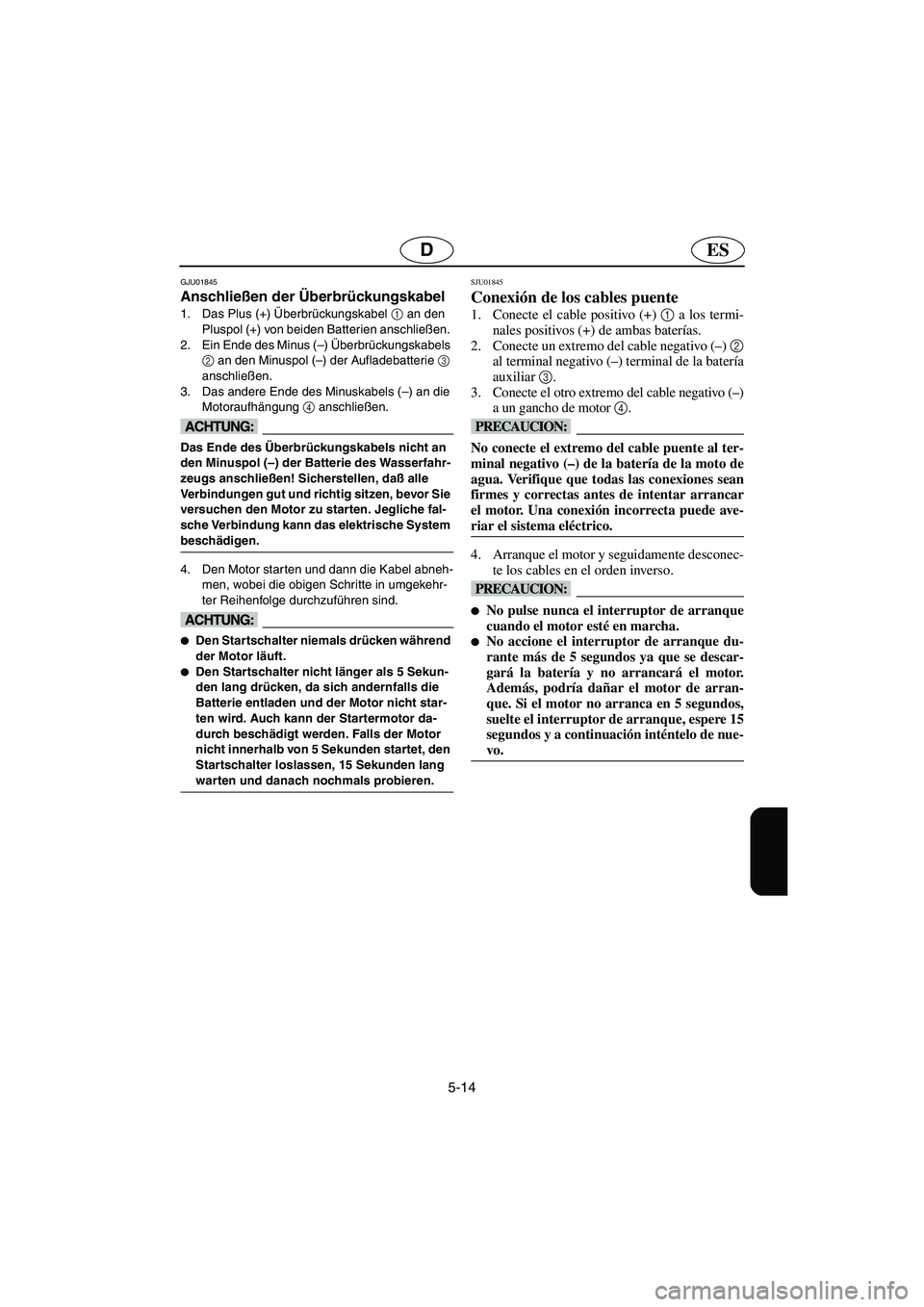

Anschließen der Überbrückungskabel
1. Das Plus (+) Überbrückungskabel 1
an den
Pluspol (+) von beiden Batterien anschließen.
2. Ein Ende des Minus (–) Überbrückungskabels
2
an den Minuspol (–) der Aufladebatterie 3

anschließen.
3. Das andere Ende des Minuskabels (–) an die
Motoraufhängung 4
anschließen.
@ Das Ende des Überbrückungskabels nicht an
den Minuspol (–) der Batterie des Wasserfahr-
zeugs anschließen! Sicherstellen, daß alle
Verbindungen gut und richtig sitzen, bevor Sie
versuchen den Motor zu starten. Jegliche fal-
sche Verbindung kann das elektrische System
beschädigen.
@
4. Den Motor starten und dann die Kabel abneh-
men, wobei die obigen Schritte in umgekehr-
ter Reihenfolge durchzuführen sind.
@
Den Startschalter niemals drücken während
der Motor läuft.

Den Startschalter nicht länger als 5 Sekun-
den lang drücken, da sich andernfalls die
Batterie entladen und der Motor nicht star-
ten wird. Auch kann der Startermotor da-
durch beschädigt werden. Falls der Motor
nicht innerhalb von 5 Sekunden startet, den
Startschalter loslassen, 15 Sekunden lang
warten und danach nochmals probieren.
@
SJU01845
Conexión de los cables puente
1. Conecte el cable positivo (+) 1
a los termi-
nales positivos (+) de ambas baterías.
2. Conecte un extremo del cable negativo (–) 2
al terminal negativo (–) terminal de la batería
auxiliar 3
.
3. Conecte el otro extremo del cable negativo (–)
a un gancho de motor 4
.
@ No conecte el extremo del cable puente al ter-
minal negativo (–) de la batería de la moto de
agua. Verifique que todas las conexiones sean
firmes y correctas antes de intentar arrancar
el motor. Una conexión incorrecta puede ave-
riar el sistema eléctrico.
@
4. Arranque el motor y seguidamente desconec-
te los cables en el orden inverso.
@
No pulse nunca el interruptor de arranque
cuando el motor esté en marcha.

No accione el interruptor de arranque du-
rante más de 5 segundos ya que se descar-
gará la batería y no arrancará el motor.
Además, podría dañar el motor de arran-
que. Si el motor no arranca en 5 segundos,
suelte el interruptor de arranque, espere 15
segundos y a continuación inténtelo de nue-
vo.
@
UF1B81A0.book Page 14 Tuesday, November 19, 2002 4:56 PM

5-17
F
FJU01902

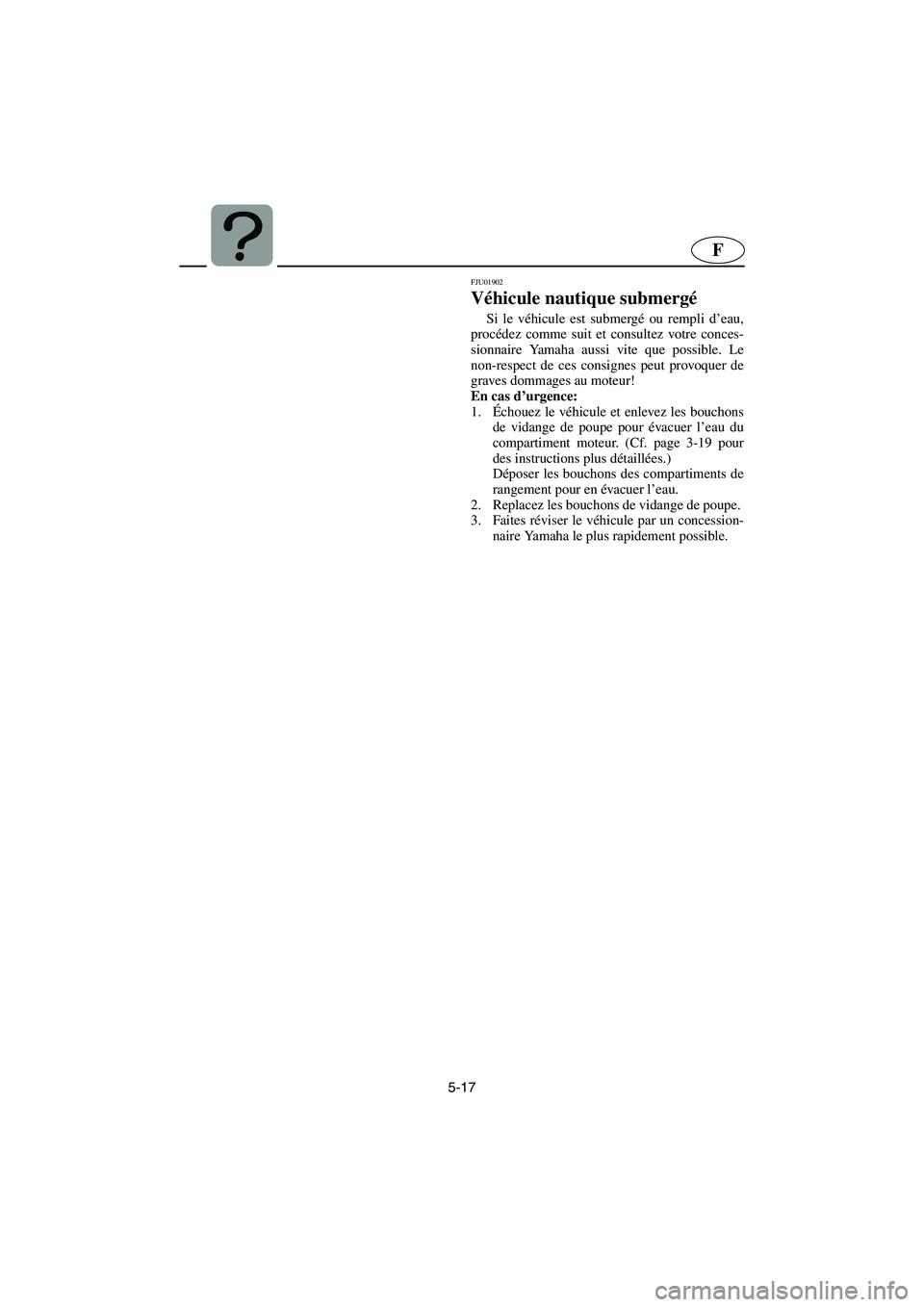

Véhicule nautique submergé
Si le véhicule est submergé ou rempli d’eau,
procédez comme suit et consultez votre conces-
sionnaire Yamaha aussi vite que possible. Le
non-respect de ces consignes peut provoquer de
graves dommages au moteur!
En cas d’urgence:
1.Échouez le véhicule et enlevez les bouchons
de vidange de poupe pour évacuer l’eau du
compartiment moteur. (Cf. page 3-19 pour
des instructions plus détaillées.)
Déposer les bouchons des compartiments de
rangement pour en évacuer l’eau.
2. Replacez les bouchons de vidange de poupe.
3. Faites réviser le véhicule par un concession-
naire Yamaha le plus rapidement possible.
UF1B81A0.book Page 17 Tuesday, November 19, 2002 4:56 PM

6-2
F
J
Jauge de carburant ........................................ 2-31
L
Levier d’inclinaison...................................... 2-21
Levier d’inversion ........................................ 2-23
Levier d’inversion et inverseur .................... 3-27
Liste de vérification des contrôles
préalables........................................................ 3-9
Lubrification ................................................... 4-5
M
Manette des gaz ............................................ 2-15
Manuel de l’utilisateur et trousse à outils..... 4-15
Marche arrière sur voies navigables ............. 3-71
Mise à l’eau du scooter................................. 3-35
N
Navigation avec des passagers ..................... 3-49
Navigation sur eau agitée ............................. 3-71
Nettoyage de l’entrée de la tuyère et de la
turbine............................................................. 5-7
Nettoyage du scooter nautique ..................... 4-11
Nettoyage et réglage des bougies ................. 4-33
Niveau de carburant ..................................... 3-13
Niveau d’huile moteur.................................. 3-15
Numéro de série du moteur ............................ 1-3
Numéro d’identification de la coque
(HIN) .............................................................. 1-3
Numéro d’identification primaire
(PRI-ID) ......................................................... 1-1
Numéros d’identification................................ 1-1
P
Poignée ......................................................... 2-27
Points de contrôle préalables ........................ 3-13
Points de lubrification .................................. 4-37
Précautions ................................................... 1-33
Procédures d’urgence ..................................... 5-7
Proue abaissée .............................................. 2-27
Proue relevée ................................................ 2-27
Q
Quitter le scooter .......................................... 3-41
R
Raccordement des câbles volants ................. 5-13
Recherche des pannes..................................... 5-1
Réglage du système d’injection de
carburant ....................................................... 4-47
Règles de navigation .................................... 1-19Règles de sécurité nautique .......................... 1-43
Règles d’utilisation ...................................... 1-23
Remorquage du scooter................................ 5-15
Remplacement du fusible ............................. 4-49
Remplissage du réservoir de carburant .......... 3-7
Réservoir de carburant ................................. 4-21
Restrictions relatives aux personnes
habilitées à piloter le scooter nautique ......... 1-17
Rinçage du système de refroidissement ......... 4-1
Rodage du moteur ........................................ 3-33
S
Sélecteur QSTS (système de réglage
rapide de l’assiette) ...................................... 2-25
Séparateur d’eau........................................... 3-17
Siège arrière ................................................... 2-9
Siège avant ................................................... 2-11
Ski nautique.................................................. 1-39
Sortie témoin d’eau de
refroidissement .................................... 2-17, 3-31
Spécifications ............................................... 4-51
Système d’alimentation .................................. 4-7
Système de direction ........................... 2-19, 3-25
Système Yamaha de gestion du moteur
(Yamaha Engine Management System,
YEMS) ......................................................... 2-29
T
Tableau de dépannage .................................... 5-1
Tableau d’entretien périodique .................... 4-17
Transport ...................................................... 3-77
Tuyère .......................................................... 3-29
U
Utilisation des commandes et autres
fonctions ......................................................... 2-9
Utilisation de votre scooter nautique ........... 3-43
Utilisez votre scooter nautique de
manière responsable ..................................... 1-45
V
Véhicule nautique chaviré............................ 3-59
Véhicule nautique submergé........................ 5-17
Vérification du régime embrayé.................. 4-47
UF1B81A0.book Page 2 Tuesday, November 19, 2002 4:56 PM
