1-47
P
PJU10061
Utilização responsável do
veículo
O prazer de utilização do veículo e o desfrutar
dos espaços naturais devem ser responsavel-
mente partilhados com os outros utilizadores. O
prazer de desfrutar do veículo inclui também a
responsabilidade de tratar as outras pessoas, os
terrenos, as águas, as plantas e os animais com
respeito e civismo.
Sempre que utilizar o seu veículo, independen-
temente do seu local de utilização, considere-se
sempre como um hóspede das outras pessoas.
Não esquecer que, por exemplo, o ruído emitido
pelo veículo pode ser muito agradável para os
ouvidos do seu proprietário, mas apenas ruído
desagradável para os outros. E que a esteira de
água provocada pelo veículo pode produzir ondas
que os outros não apreciam. Evitar a utilização do
veículo junto de habitações na linha de costa e
áreas de nidificação ou legalmente protegidas e
manter uma distância respeitosa em relação a
pescadores, outras embarcações, banhistas e
praias densamente ocupadas. Se a navegação
nestas zonas for inevitável, conduzir a baixa velo-
cidade e respeitar todas as regras de circulação.
É necessário efectuar uma manutenção ade-
quada para garantir que os gases de escape e os
níveis de ruído do veículo aquático permanecem
dentro dos limites determinados. O operador é
responsável pela realização da manutenção reco-
mendada neste Manual do Proprietário/Operador.
Não esquecer também que a poluição pode
ser nociva para o ambiente. Não abastecer o veí-
culo com combustível ou óleo em locais em que o
risco de derrame possa prejudicar o meio ambi-
ente. Retirar o veículo da água e afastá-lo da
linha de costa, antes do abastecimento de com-
bustível. Manter as zonas circundantes aprazíveis
para as pessoas e a vida selvagem que partilham
as vias de navegação: não fazer lixo!
A utilização do veículo de forma responsável,
com respeito e cortesia para com os outros, ajuda
também a preservar as nossas vias de navega-
ção e a possibilidade de serem desfrutadas para
variadas actividades de lazer e recreio.
B_F1Y80.book Page 47 Friday, September 2, 2005 3:28 PM

1-48
IGR
RJU10061
Διασκεδάστε με το
υδροσκάφος σας υπεύθυνα
Όταν διασκεδάζετε με το υδροσκάφος σας,
μοιράζεστε την περιοχή με άλλους και με τη
φύση. Έτσι η διασκέδασή σας περιλαμβάνει την
ευθύνη αντιμετώπισης όλων των άλλων ατόμων,
των περιοχών, των υδάτων και της πανίδας με
σεβασμό και ευγένεια.
Οπουδήποτε και οτιδήποτε και αν οδηγείτε,
να αισθάνεστε ότι είστε φιλοξενούμενος από
όλους όσοι βρίσκονται γύρω σας. Να θυμάστε,
για παράδειγμα ότι ο θόρυβος του υδροσκάφους
μπορεί να φαίνεται μουσική σε σας αλλά μπορεί
να ενοχλεί τους άλλους. Και οι καταπληκτικοί
ελιγμοί και τα τινάγματα μπορεί να προκαλούν
τη δημιουργία κυμάτων που μπορεί να μη
διασκεδάζουν τους άλλους. Αποφύγετε την
πλεύση κοντά σε σπίτια που βρίσκονται κοντά
στην ακτογραμμή, σε περιοχές με φωλιές
υδρόβιων πτηνών ή περιοχές με άγρια πανίδα
και κρατήστε την απαιτούμενη απόσταση από
ψαράδες, άλλα σκάφη, κολυμβητές και ακτές με
πολύ κόσμο. Όταν δεν μπορείτε να κάνετε
διαφορετικά παρά να πλεύσετε σε τέτοιες
περιοχές, οδηγήστε αργά τηρώντας τα
προβλεπόμενα από το νόμο.
Απαιτείται κατάλληλη συντήρηση ώστε να
διασφαλίζεται ότι τα επίπεδα εκπομπών
καυσαερίων και θορύβου του υδροσκάφους σας
θα συνεχίσουν να βρίσκονται εντός των
νομοθετημένων ορίων. Εσείς φέρετε την ευθύνη
για τη διασφάλιση της διεξαγωγής της
συνιστώμενης συντήρησης που περιγράφεται
στο παρόν Εγχειρίδιο ιδιοκτήτη/χειριστή.
Να θυμάστε ότι η ρύπανση είναι βλαβερή για
το περιβάλλον. Μη βάζετε καύσιμο ούτε να
συμπληρώνετε λάδι σε σημεία όπου μια
ενδεχόμενη διαρροή θα μπορούσε να μολύνει το
περιβάλλον. Βγάλτε το υδροσκάφος σας από το
νερό και απομακρύνετέ το από την ακτογραμμή
πριν συμπληρώσετε καύσιμο. Να διατηρείτε
ευχάριστη και καθαρή τη γύρω περιοχή για τους
ανθρώπους και για την άγρια πανίδα που
μοιράζεται την θαλάσσια περιοχή: μην
ρυπαίνετε το περιβάλλον!
Οδηγώντας υπεύθυνα, με σεβασμό και
ευγένεια προς τους άλλους, βοηθάτε να
διασφαλιστούν οι θαλάσσιες περιοχές ανοιχτές
για την απόλαυση και για κάθε είδους
διασκέδαση.
HJU10061
Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’acqua
appartengono anche agli altri ed alla natura. Il
piacere di usare la moto d’acqua comporta quindi
di trattare con rispetto e cortesia le altre persone,
il suolo, l’acqua e gli animali selvatici.
In qualsiasi momento, e ovunque siate, tenere
presente che siete ospiti di tutto ciò che vi cir-
conda. Ricordare, per esempio, che il rumore
della vostra moto d’acqua può anche essere
musica per voi, mentre per gli altri potrebbe costi-
tuire soltanto un rumore molesto, e che gli spruzzi
divertenti della vostra scia possono produrre onde
fastidiose per gli altri. Evitare di usare la moto
d’acqua in prossimità di zone abitative costiere o
di zone di nidificazione di uccelli acquatici o altre
zone naturali, e mantenersi a rispettosa distanza
dai pescatori, dalle altre imbarcazioni, dai nuota-
tori e dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere
lentamente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione ade-
guata per assicurare che le emissioni allo scarico
e i livelli di rumorosità della moto d’acqua rientrino
nei limiti prescritti. È necessario accertarsi che
venga eseguita la manutenzione raccomandata
nel presente Manuale del proprietario/condu-
cente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburante o
non rabboccare l’olio dove il versamento di tali
sostanze può causare danni alla natura. Portare
la moto d’acqua fuori dall’acqua e allontanarla
dalla battigia prima di fare rifornimento di carbu-
rante, e mantenere pulito l’ambiente circostante
per le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiuti!
Se si utilizza responsabilmente la moto
d’acqua, con rispetto e cortesia per gli altri, si
contribuirà a garantire che i corsi d’acqua pos-
sano continuare ad essere usati per godere di
una grande varietà di attività ricreative.
B_F1Y80.book Page 48 Friday, September 2, 2005 3:28 PM

2-1
P
PJU01008
Localização dos componentes principais
1Guiador
Para controlo direccional (governo) do veículo.
2Banco traseiro
3Banco dianteiro
4Espaço para os pés
Para colocação dos pés e obtenção de um melhor
equilíbrio.
Transportar um observador virado para a ré, de
modo a equilibrar o veículo e observar o esquiador.
5Flutuadores
6Alcatrate
7Olhal da proa
Para fixação de cabo de amarração para transporte,
atracação ou reboque do veículo em caso de emer-
gência.
8Capot
B_F1Y80.book Page 1 Friday, September 2, 2005 3:28 PM

2-19
P
PJU19950

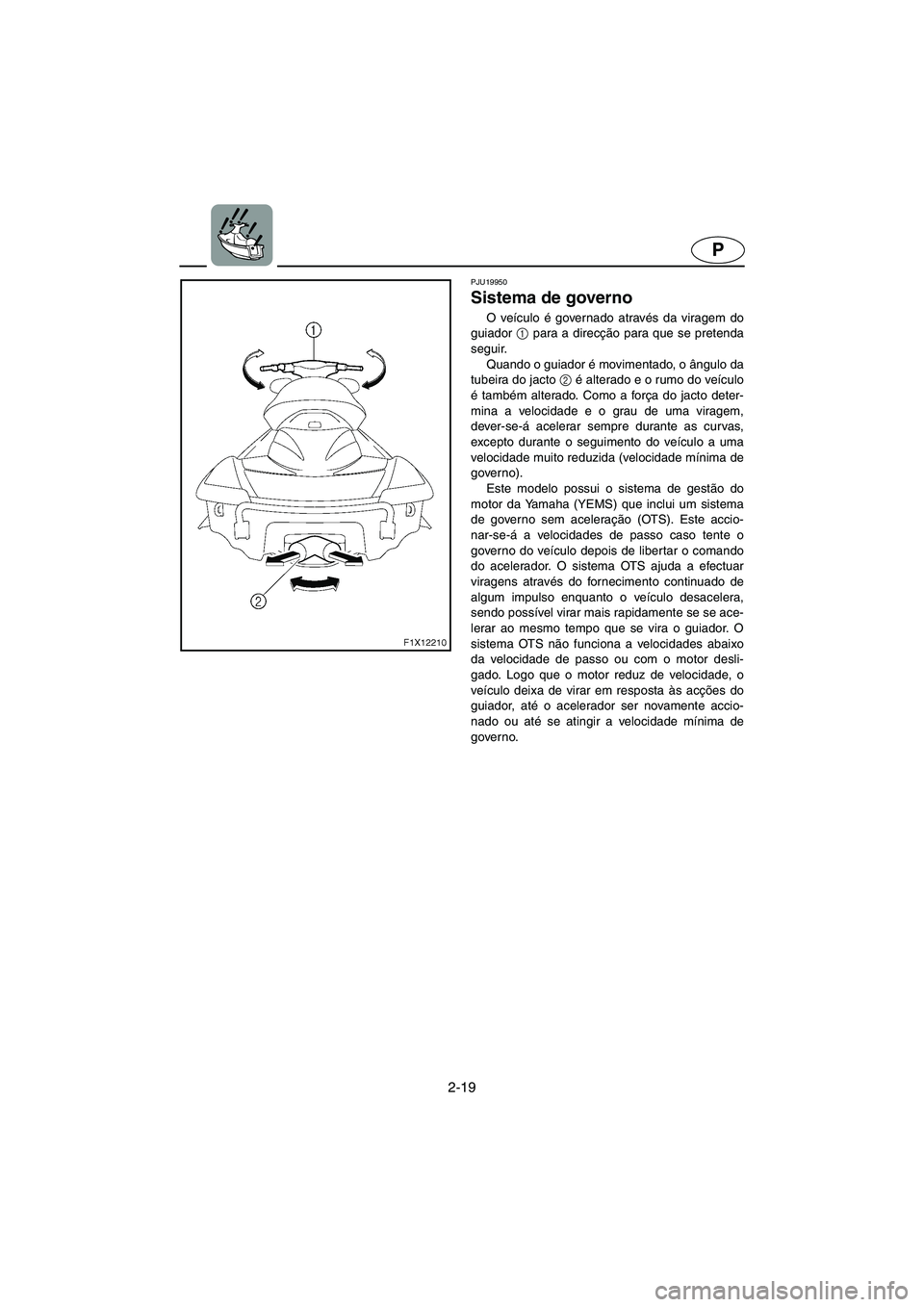

Sistema de governo
O veículo é governado através da viragem do
guiador 1
para a direcção para que se pretenda
seguir.
Quando o guiador é movimentado, o ângulo da
tubeira do jacto 2
é alterado e o rumo do veículo
é também alterado. Como a força do jacto deter-
mina a velocidade e o grau de uma viragem,
dever-se-á acelerar sempre durante as curvas,
excepto durante o seguimento do veículo a uma
velocidade muito reduzida (velocidade mínima de
governo).
Este modelo possui o sistema de gestão do
motor da Yamaha (YEMS) que inclui um sistema
de governo sem aceleração (OTS). Este accio-
nar-se-á a velocidades de passo caso tente o
governo do veículo depois de libertar o comando
do acelerador. O sistema OTS ajuda a efectuar
viragens através do fornecimento continuado de
algum impulso enquanto o veículo desacelera,
sendo possível virar mais rapidamente se se ace-
lerar ao mesmo tempo que se vira o guiador. O
sistema OTS não funciona a velocidades abaixo
da velocidade de passo ou com o motor desli-
gado. Logo que o motor reduz de velocidade, o
veículo deixa de virar em resposta às acções do
guiador, até o acelerador ser novamente accio-
nado ou até se atingir a velocidade mínima de
governo.
B_F1Y80.book Page 19 Friday, September 2, 2005 3:28 PM

2-36
IGR
Αναλογικό ταχύμετρο
Το αναλογικό ταχύμετρο δείχνει την
ταχύτητα του υδροσκάφους στο νερό.
Οι μεγάλοι εσωτερικοί αριθμοί του μετρητή
δείχνουν την ταχύτητα του υδροσκάφους σε
μίλια ανά ώρα (mph) και οι μικροί εξωτερικοί
αριθμοί δείχνουν την ταχύτητα του
υδροσκάφους σε χιλιόμετρα ανά ώρα (km/h),
όταν επιλεγεί το ταχύμετρο.
Αναλογικό στροφόμετρο
Το αναλογικό στροφόμετρο δείχνει τις
στροφές του κινητήρα (στροφές/λεπτό).
Οι μικροί εξωτερικοί αριθμοί του μετρητή
δείχνουν τις στροφές του κινητήρα όταν επιλεγεί
το στροφόμετρο.
RJU22010
Ενδεικτική λυχνία “RPM”
Η ενδεικτική λυχνία “RPM” 1 ανάβει όταν
επιλεγεί το αναλογικό στροφόμετρο.
Indicatore di velocità analogico
L’indicatore di velocità analogico mostra la
velocità della moto sull’acqua.
Quando viene selezionata la funzione indica-
tore di velocità, i numeri grandi all’interno indicano
la velocità della moto d’acqua espressa in miglia
orarie (mph), mentre i numeri piccoli all’esterno
indicano la velocità espressa in chilometri orari
(km/h).
Contagiri analogico
Il contagiri analogico mostra il regime motore
(giri/min.).
Quando viene selezionata la funzione conta-
giri, i numeri piccoli all’esterno indicano il regime
motore.
HJU22010
Spia “RPM”
La spia “RPM” 1 sia accende quando viene
selezionato il contagiri analogico.
B_F1Y80.book Page 36 Friday, September 2, 2005 3:28 PM

2-45
P
PJU22080
Luz avisadora da pressão do óleo
Se a pressão do óleo não atingir a especifi-
cada, a luz indicadora “WA R N I N G” e a luz avisa-
dora da pressão do óleo começam a piscar e o
avisador acústico soa intermitentemente. A velo-
cidade do motor é, simultaneamente, limitada,
para evitar danos.
Nestas condições, reduzir a velocidade do
motor, voltar a terra e verificar o nível do óleo do
motor. (Consultar na página 3-15 os procedimen-
tos de verificação do nível do óleo do motor). Se o
nível do óleo estiver baixo, acrescentar óleo do
motor suficiente para que este suba até ao nível
adequado. Se o nível do óleo for suficiente, solici-
tar a um concessionário Yamaha a verificação do
veículo aquático.
NOTA :@ Premir qualquer dos botões no visor multifunções
para desligar o avisador acústico.
@
B_F1Y80.book Page 45 Friday, September 2, 2005 3:28 PM

3-2
IGR
RJU01798
Καύσιμο και λάδι
Το υδροσκάφος αυτό είναι εξοπλισμένο με
τετράχρονο κινητήρα. Το συμβατικό λάδι για
δίχρονους κινητήρες δεν μπορεί να
χρησιμοποιηθεί.
Ο κινητήρας χρησιμοποιεί ηλεκτρονικό
σύστημα ψεκασμού καυσίμου ώστε να αποδίδει
τη βέλτιστη αναλογία μείγματος αερίου-
καυσίμου που απαιτείται από τον κινητήρα. Σε
βέλτιστες συνθήκες καύσης, το σύστημα αυτό
έχει τη δυνατότητα να αυξήσει την ευκολία
εκκίνησης και να βελτιώσει την οικονομία του
καυσίμου.
RJU19112
Βενζίνη
@ Η ΒΕΝΖΙΝΗ ΚΑΙ ΟΙ ΑΝΑΘΥΜΙΑΣΕΙΣ
ΤΗΣ ΕΙΝΑΙ ΑΚΡΩΣ ΕΥΦΛΕΚΤΑ ΚΑΙ
ΕΚΡΗΚΤΙΚΑ!

Μην καπνίζετε κατά τον εφοδιασμό
καυσίμου και μείνετε μακριά από
σπινθήρες, φλόγες ή άλλες πηγές
ανάφλεξης.

Πριν από τον ανεφοδιασμό καυσίμου
σβήστε τον κινητήρα.

Κάντε ανεφοδιασμό καυσίμου σε καλά
αεριζόμενο χώρο με το υδροσκάφος σε
οριζόντια θέση.

Μην κάθεστε επάνω στο υδροσκάφος ενώ
γεμίζετε με καύσιμο για την περίπτωση που
θα εκδηλωθεί πυρκαγιά.

Δώστε την απαραίτητη προσοχή ώστε να
μη διαρρεύσει βενζίνη. Εάν διαρρεύσει
βενζίνη, καθαρίστε αμέσως με στεγνά
πανιά. Να προνοείτε πάντα για την
κατάλληλη απόρριψη των πανιών που είναι
εμποτισμένα με βενζίνη.

Αποφύγετε την υπερπλήρωση του
ρεζερβουάρ καυσίμου. Σταματήστε το
γέμισμα όταν η στάθμη του καυσίμου
φθάσει περίπου στα 50 mm (2 in) από την
κορυφή του ρεζερβουάρ καυσίμου. Το
καύσιμο διαστέλλεται καθώς θερμαίνεται
και μπορεί να υπερχειλίσει, αν έχει γίνει
υπερπλήρωση του ρεζερβουάρ καυσίμου.
Εάν πρέπει να αφήσετε το υδροσκάφος με
το ρεζερβουάρ γεμάτο, μην το αφήνετε
κάτω από τον ήλιο. Να το αφήνετε σε καλά
αεριζόμενο χώρο και σε οριζόντια θέση.
HJU01798
Carburante ed olio
Questa moto d’acqua è equipaggiata con un
motore a 4 tempi. Non si può usare l’olio con-
sueto per motori a 2 tempi.
Il motore utilizza un sistema di iniezione elet-
tronica per fornire la miscela ottimale di aria e car-
burante richiesta dal motore. Con condizioni di
combustione ottimali, questo sistema è in grado di
aumentare la capacità di avviamento e di miglio-
rare il risparmio di carburante.
HJU19112
Benzina
@ LA BENZINA ED I SUOI VAPORI SONO ALTA-
MENTE INFIAMMABILI ED ESPLOSIVI!

Non fumare durante il rifornimento di car-
burante e tenersi lontano da scintille,
fiamme o altre fonti di accensione.

Spegnere il motore prima di procedere al
rifornimento di carburante.

Effettuare il rifornimento in una zona ben
ventilata con la moto d’acqua in posizione
orizzontale.

A causa del pericolo di incendio, non
restare in piedi o seduti sulla moto d’acqua
durante il rifornimento.

Stare attenti a non rovesciare la benzina. Se
ciò succede, asciugarla immediatamente
con stracci asciutti. Provvedere sempre ad
uno smaltimento corretto degli stracci
imbevuti di benzina.

Evitare di riempire eccessivamente il serba-
toio del carburante. Interrompere il riforni-
mento quando il livello del carburante
raggiunge circa 50 mm (2 in) dal limite
superiore del serbatoio. Il carburante tende
ad espandersi quando si riscalda e
potrebbe quindi fuoriuscire se il serbatoio è
troppo pieno. Se si lascia temporanea-
mente la moto d’acqua con il serbatoio del
carburante pieno, non lasciarla alla luce
diretta del sole. Lasciarla in una zona ben
ventilata in posizione orizzontale.
B_F1Y80.book Page 2 Friday, September 2, 2005 3:28 PM

3-9
P
PJU01346
Ve r i f i c ações pré-operação
PJU01347
Lista de verificações prévias à utilização
Antes da utilização do veículo, efectuar as verificações constantes na lista seguinte. Consultar neste
capítulo do manual o texto relativo ao modo de execução das diferentes verificações.
@ Se durante a verificação se detectar que algum componente ou sistema não se encontra a fun-
cionar correctamente, proceder à sua inspecção ou reparação antes de utilizar o veículo, de
modo a evitar o risco de acidente.
@
NOTA :@ As verificações prévias à utilização devem ser efectuadas sempre que o veículo for utilizado. Estas
verificações podem ser efectuadas num curto espaço de tempo. O tempo gasto nas verificações é
sempre bem aplicado, de modo a assegurar a segurança e fiabilidade do veículo.
@
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
Compartimento do motor Retirar todos os bancos para ventilar o compartimento do motor.
Verificar se existem vapores de combustível e ligações eléctricas
soltas.3-13
Porão Verificar se existe água e combustível e remover, caso necessário. 3-19
Bujões de drenagem da réVerificar se a instalação está correcta. 3-21
Comando do acelerador Verificar se o comando do acelerador regressa suavemente à
posição inicial por acção da mola.3-25
Sistema de governo Verificar se o sistema funciona correctamente.
Verificar se o guiador está devidamente bloqueado.3-25
Alavanca do selector do sentido de
marcha e deflector de marcha à réVerificar o funcionamento.
3-27
QSTS Verificar se o sistema funciona correctamente. 3-29
Combustível e óleo Verificar o nível do combustível e do óleo e atestar na medida do
necessário.
Verificar se existem fugas nas mangueiras e nos reservatórios.3-13, 3-15
Purgador de água Verificar se existem resíduos de água e drenar, conforme
necessário.3-17
Bateria Verificar o nível do electrólito e o estado da bateria. 3-21
Capot Verificar se o capot está devidamente seguro. 2-13
Bancos dianteiro e traseiro Verificar se os bancos se encontram bem fixados. 2-9, 2-11
Casco e convés Verificar se o casco e o convés apresentam fissuras ou outros
danos.3-13
Conjunto motor-turbina-tubeira Verificar se existem detritos e remover, conforme necessário. 3-31
Extintor de incêndios Verificar o estado e substituir, conforme necessário. 3-23
Cabo de paragem de emergência do
motorVerificar o estado do cabo e substituir, se estiver desfiado ou
partido.3-31
Interruptores Verificar se o interruptor de arranque, o interruptor de paragem do
motor e o interruptor de paragem de emergência do motor estão a
funcionar devidamente.3-33
Saída piloto da água de refrigeração Verificar a descarga da água durante o funcionamento do motor (o
veículo deve encontrar-se na água).3-33
Visor multifunções Verificar se existem mensagens de aviso e o funcionamento do
sistema.3-33
B_F1Y80.book Page 9 Friday, September 2, 2005 3:28 PM

3-11
I
HJU01346
Controlli prima dell’utilizzo
HJU01347
Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, eseguire i controlli riportati nell’elenco che segue. Vedere il testo
esplicativo in questo capitolo per particolari su come eseguire i controlli.
@ Se una qualsiasi delle parti citate nell’elenco dei “controlli prima dell’utilizzo” non funziona cor-
rettamente, ispezionarla e ripararla prima di utilizzare la moto d’acqua, altrimenti potrebbero
verificarsi incidenti.
@
NOTA:@ Eseguire tutti i controlli sopra elencati ogni volta che si utilizza la moto d’acqua. Questo è fattibile in
breve tempo. Vale la pena di prendersi il tempo che tali controlli richiedono, per garantire la sicurezza e
l’affidabilità del mezzo.
@
PARTE PROCEDURA DI CONTROLLO PAGINA
Vano motore Togliere tutte le selle per ventilare il vano motore.
Verificare che non ci siano vapori di carburante o collegamenti
elettrici allentati.3-14
Sentina Verificare che non ci sia acqua e carburante, ed eliminarli se
necessario.3-20
Tappi di scarico di poppa Verificare la corretta installazione. 3-22
Leva dell’acceleratore Verificare che la leva dell’acceleratore ritorni in posizione
agevolmente.3-26
Sterzo Verificare il corretto funzionamento.
Verificare che il manubrio sia bloccato saldamente.3-26
Leva del cambio e cucchiaia
ribaltabile per l’inversione del flussoControllare che funzionino correttamente.
3-28
QSTS Verificare il corretto funzionamento. 3-30
Carburante ed olio Controllare i livelli del carburante e dell’olio, rabboccare se
necessario.
Controllare che i tubi flessibili ed i serbatoi non presentino
perdite.3-14, 3-16
Separatore acqua Verificare che non ci sia acqua, scaricarla se necessario. 3-18
Batteria Controllare il livello del liquido e le condizioni della batteria. 3-22
Cofano Verificare che il cofano sia fissato correttamente. 2-14
Selle anteriore e posteriore Controllare che le selle siano fissate correttamente. 2-10, 2-12
Scafo e ponte Controllare che lo scafo ed il ponte non presentino fessurazioni
o altri danneggiamenti.3-14
Idrogetto Verificare che non ci siano detriti, toglierli se necessario. 3-32
Estintore Controllare lo stato, sostituire se necessario. 3-24
Tirante di spegnimento di
emergenza del motoreControllare lo stato, sostituire se logorato o rotto.
3-32
Interruttori Verificare il corretto funzionamento dell’interruttore di
avviamento, dell’interruttore di spegnimento motore e
dell’interruttore di arresto di emergenza del motore.3-34
Uscita di controllo dell’acqua di
raffreddamentoControllare che venga scaricata l’acqua quando il motore è in
funzione e il mezzo è in acqua.3-34
Strumento multifunzione Controllare che non ci siano spie di allarme accese e che
funzioni correttamente.3-34
B_F1Y80.book Page 11 Friday, September 2, 2005 3:28 PM

3-13
P
PJU01048
Ve r i f i c ações pré-operação
PJU01878
Compartimento do motor
Ventilar o compartimento do motor, antes de
cada utilização do veículo.
Para ventilar o compartimento do motor, remo-
ver os bancos traseiro e dianteiro. (Ver nas pági-
nas 2-9 a 2-11 as instruções para remoção e
instalação dos bancos.) Deixar o compartimento
do motor aberto durante alguns minutos, de
modo a permitir a saída de quaisquer vapores de
combustível. Verificar também o aper to das liga-
ções eléctricas.
@ A não ventilação do compartimento do motor
pode provocar um incêndio ou explosão. Não
colocar o motor em funcionamento se houver
alguma fuga de combustível ou se houver
ligações eléctricas mal apertadas.
@
PJU20570
Casco e convés
Verificar se não existem fissuras ou outros
danos no casco e no convés. Se se observar
algum dano, a reparação deverá ser efectuada
por um concessionário Yamaha.
PJU01802
Nível do combustível
Antes de cada utilização do veículo, verificar
se o sistema de alimentação apresenta fugas, fis-
suras ou anomalias. (Ver na página 4-23 os pon-
tos de verificação e os respectivos
procedimentos).
1. Retirar o tampão do reservatório de combus-
tível, para libertar qualquer pressão que se
possa ter produzido no reservatório.
2. Remover os bancos traseiro e dianteiro. (Ver
na página 2-9 e 2-11 os procedimentos de
remoção e instalação dos bancos).
3. Verifique o nível de combustível no depósito e
reabasteça, caso seja necessário. (Ver na
página 3-7 as instruções de abastecimento).
B_F1Y80.book Page 13 Friday, September 2, 2005 3:28 PM
