YAMAHA FX CRUISER 2006 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)
Manufacturer: YAMAHA, Model Year: 2006, Model line: FX CRUISER, Model: YAMAHA FX CRUISER 2006Pages: 294, PDF Size: 17.75 MB
Page 141 of 294

3-22
IGR
RJU20581
Τάπες αποστράγγισης πρύμνης
Ελέγξτε αν οι τάπες αποστράγγισης της
πρύμνης είναι σωστά τοποθετημένες.
@ Πριν από τη λειτουργία του υδροσκάφους,
βεβαιωθείτε ότι οι τάπες αποστράγγισης
είναι καλά σφιγμένες. Διαφορετικά, το νερό
ενδέχεται να κατακλύσει το χώρο του
κινητήρα και να πλημμυρίσει το
υδροσκάφος.
Καθαρίστε από κάθε ξένο υλικό, όπως
ακαθαρσίες ή άμμο, την οπή
αποστράγγισης πριν τοποθετήσετε τις
τάπες αποστράγγισης. Διαφορετικά, οι
τάπες αποστράγγισης μπορεί να υποστούν
ζημία και να εισέλθει νερό στο χώρο του
κινητήρα.
@
RJU01969
Μπαταρία
Ελέγξτε την κατάσταση της μπαταρίας και τη
στάθμη του ηλεκτρολύτη.
Ελέγξτε ώστε τα καλώδια της μπαταρίας να
είναι καλά σφιγμένα και οι ακροδέκτες να μην
έχουν διαβρωθεί.
@ Η μπαταρία πρέπει να είναι πάντα
φορτισμένη και σε άριστη κατάσταση.
Τυχόν απώλεια ισχύος από τη μπαταρία
μπορεί να γίνει αιτία ναυαγίου. Ποτέ μην
εκκινείτε το υδροσκάφος εάν η μπαταρία
δεν έχει αρκετή ισχύ για να θέσει σε
λειτουργία τον κινητήρα ή εάν δείχνει
σημεία μειωμένης ισχύος.
Βεβαιωθείτε ότι συνδέσατε τον ελαστικό
σωλήνα εξαέρωσης στη μπαταρία. Εάν ο
ελαστικός σωλήνας εξαέρωσης είναι
κατεστραμμένος, βουλωμένος ή δεν έχει
συνδεθεί σωστά, μπορεί να προκληθεί
πυρκαγιά ή έκρηξη.
@
Βεβαιωθείτε ότι η μπαταρία είναι καλά
στερεωμένη στη θέση της.
1Θετικός πόλος (+): Κόκκινο καλώδιο
2Αρνητικός πόλος (–): Μαύρο καλώδιο
3Ελαστικός σωλήνας εξαέρωσης
HJU20581
Tappo di scarico di poppa
Controllare se i tappi di scarico di poppa sono
installati correttamente.
@ Prima di varare la moto d’acqua, accertarsi
se i tappi di scarico di poppa sono ben ser-
rati. Altrimenti l’acqua potrebbe inondare il
vano motore e causare l’affondamento della
moto d’acqua.
Prima di installare i tappi di scarico, elimi-
nare dalle filettature qualsiasi corpo estra-
neo, come sporco o sabbia. Altrimenti i
tappi di scarico potrebbero danneggiarsi
consentendo all’acqua di entrare nel vano
motore.
@
HJU01969
Batteria
Controllare lo stato della batteria ed il livello del
liquido.
Accertarsi che i cavi della batteria siano fissati
saldamente e che non ci siano tracce di corro-
sione sui morsetti della batteria.
@ La batteria deve essere sempre completa-
mente carica ed in buone condizioni. Una
batteria non del tutto carica può lasciarvi in
difficoltà. Non utilizzare mai la moto
d’acqua se la batteria non ha una carica
sufficiente ad avviare il motore o se pre-
senta altri segni di carica ridotta.
Ricordarsi di collegare il tubetto di sfiato
alla batteria. Potrebbero verificarsi incendi
o esplosioni se il tubetto di sfiato è danneg-
giato, ostruito o non connesso corretta-
mente.
@
Accer tarsi che la batteria sia fissata salda-
mente in posizione.
1Positivo (+): cavo rosso
2Negativo (–): cavo nero
3Tubetto di sfiato
B_F1Y80.book Page 22 Friday, September 2, 2005 3:28 PM
Page 142 of 294

3-23
P
PJU01864
Extintor de incêndios
Verificar se existe um extintor de incêndios car-
regado a bordo. O contentor do extintor de incên-
dios 1
encontra-se localizado no compartimento
de armazenamento do banco.
Para abrir a tampa do contentor do extintor de
incêndios 2
, rodá-lo para a esquerda.
Após a introdução do extintor de incêndios no
contentor, verificar se a tampa se encontra bem
apertada.
NOTA :@ Consultar as instruções do fabricante do extin-
tor de incêndios relativas à inspecção do extin-
tor. Manter sempre o extintor no respectivo
contentor.
O veículo deve estar sempre equipado com um
extintor de incêndios. Este veículo não é forne-
cido de origem com extintor de incêndios. Se
não possuir nenhum extintor, contactar um
Concessionário Yamaha e solicitar as caracte-
rísticas recomendadas para o extintor.
@
B_F1Y80.book Page 23 Friday, September 2, 2005 3:28 PM
Page 143 of 294

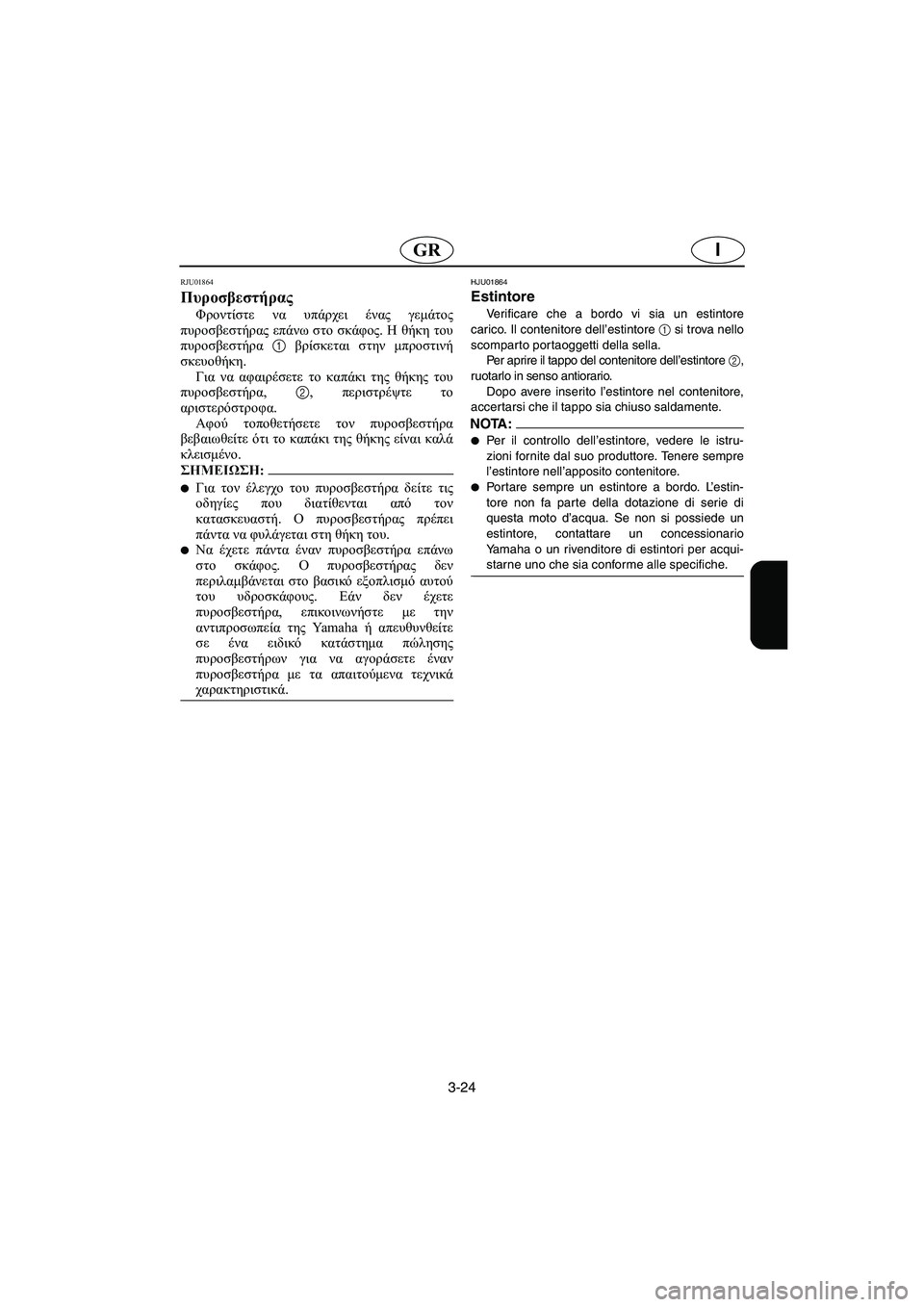

3-24
IGR
RJU01864
Πυροσβεστήρας
Φροντίστε να υπάρχει ένας γεμάτος
πυροσβεστήρας επάνω στο σκάφος. Η θήκη του
πυροσβεστήρα 1 βρίσκεται στην μπροστινή
σκευοθήκη.
Για να αφαιρέσετε το καπάκι της θήκης του
πυροσβεστήρα, 2, περιστρέψτε το
αριστερόστροφα.
Αφού τοποθετήσετε τον πυροσβεστήρα
βεβαιωθείτε ότι το καπάκι της θήκης είναι καλά
κλεισμένο.
@ Για τον έλεγχο του πυροσβεστήρα δείτε τις
οδηγίες που διατίθενται από τον
κατασκευαστή. Ο πυροσβεστήρας πρέπει
πάντα να φυλάγεται στη θήκη του.
Nα έχετε πάντα έναν πυροσβεστήρα επάνω
στο σκάφος. Ο πυροσβεστήρας δεν
περιλαμβάνεται στο βασικό εξοπλισμό αυτού
του υδροσκάφους. Εάν δεν έχετε
πυροσβεστήρα, επικοινωνήστε με την
αντιπροσωπεία της Yamaha ή απευθυνθείτε
σε ένα ειδικό κατάστημα πώλησης
πυροσβεστήρων για να αγοράσετε έναν
πυροσβεστήρα με τα απαιτούμενα τεχνικά
χαρακτηριστικά.
@
HJU01864
Estintore
Verificare che a bordo vi sia un estintore
carico. Il contenitore dell’estintore
1 si trova nello
scomparto portaoggetti della sella.
Per aprire il tappo del contenitore dell’estintore2,
ruotarlo in senso antiorario.
Dopo avere inserito l’estintore nel contenitore,
accertarsi che il tappo sia chiuso saldamente.
NOTA:@ Per il controllo dell’estintore, vedere le istru-
zioni fornite dal suo produttore. Tenere sempre
l’estintore nell’apposito contenitore.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte della dotazione di serie di
questa moto d’acqua. Se non si possiede un
estintore, contattare un concessionario
Yamaha o un rivenditore di estintori per acqui-
starne uno che sia conforme alle specifiche.
@
B_F1Y80.book Page 24 Friday, September 2, 2005 3:28 PM
Page 144 of 294

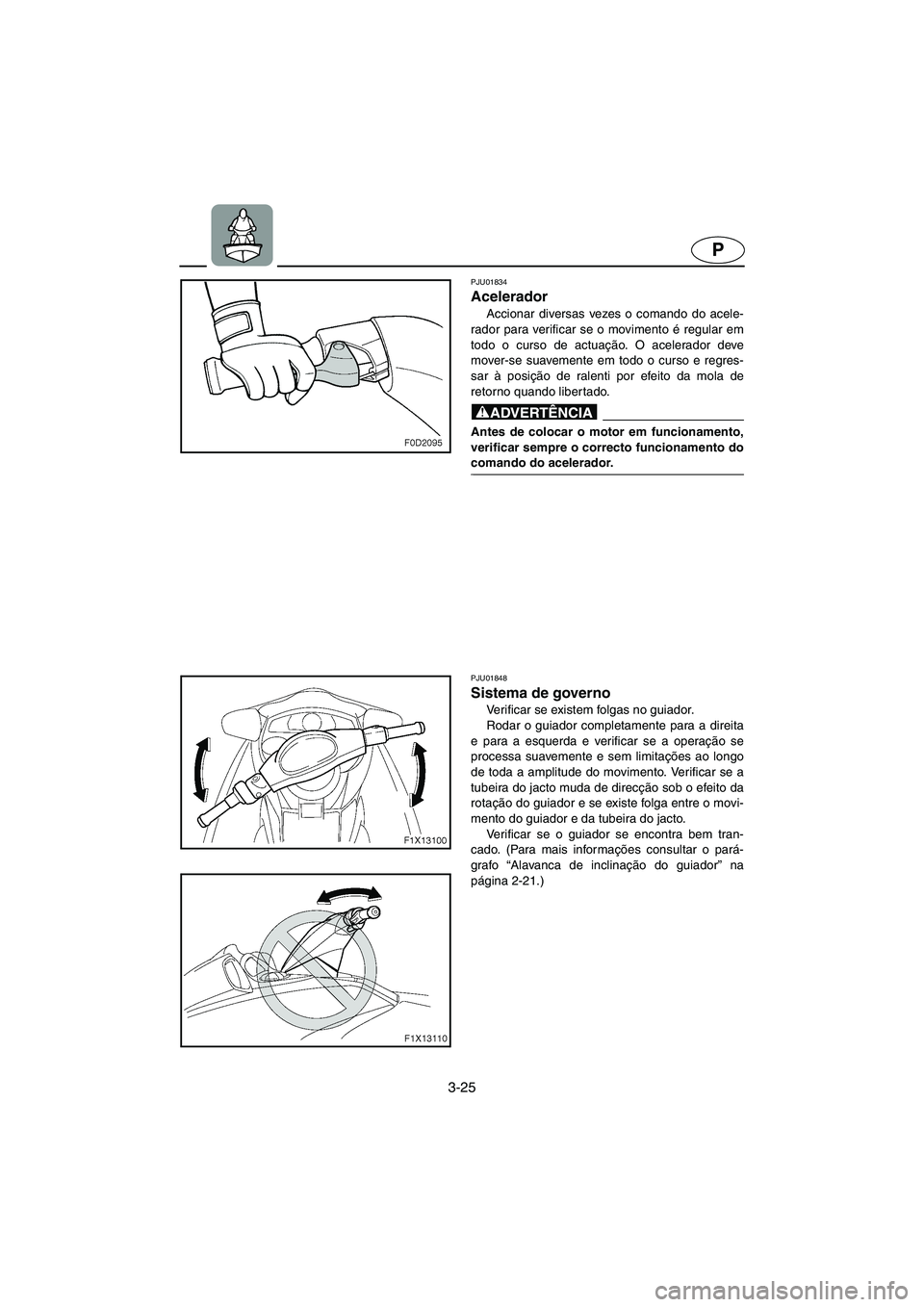

3-25
P
PJU01834
Acelerador
Accionar diversas vezes o comando do acele-
rador para verificar se o movimento é regular em
todo o curso de actuação. O acelerador deve
mover-se suavemente em todo o curso e regres-
sar à posição de ralenti por efeito da mola de
retorno quando libertado.
@ Antes de colocar o motor em funcionamento,
verificar sempre o correcto funcionamento do
comando do acelerador.
@
PJU01848
Sistema de governo
Verificar se existem folgas no guiador.
Rodar o guiador completamente para a direita
e para a esquerda e verificar se a operação se
processa suavemente e sem limitações ao longo
de toda a amplitude do movimento. Verificar se a
tubeira do jacto muda de direcção sob o efeito da
rotação do guiador e se existe folga entre o movi-
mento do guiador e da tubeira do jacto.
Verificar se o guiador se encontra bem tran-
cado. (Para mais informações consultar o pará-
grafo “Alavanca de inclinação do guiador” na
página 2-21.)
B_F1Y80.book Page 25 Friday, September 2, 2005 3:28 PM
Page 145 of 294

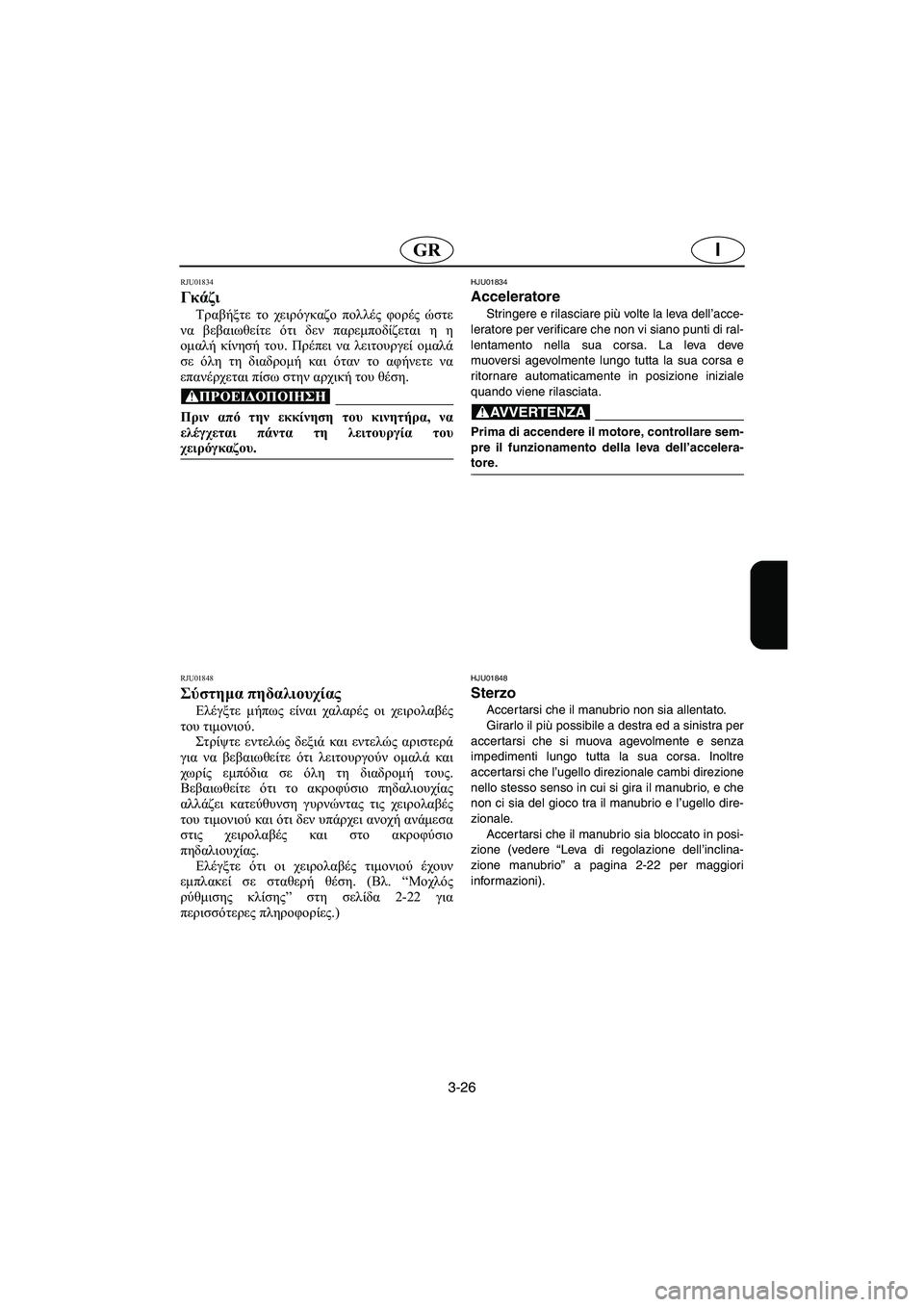

3-26
IGR
RJU01834
Γκάζι
Τραβήξτε το χειρόγκαζο πολλές φορές ώστε
να βεβαιωθείτε ότι δεν παρεμποδίζεται η η
ομαλή κίνησή του. Πρέπει να λειτουργεί ομαλά
σε όλη τη διαδρομή και όταν το αφήνετε να
επανέρχεται πίσω στην αρχική του θέση.
@ Πριν από την εκκίνηση του κινητήρα, να
ελέγχεται πάντα τη λειτουργία του
χειρόγκαζου.
@
RJU01848
Σύστημα πηδαλιουχίας
Ελέγξτε μήπως είναι χαλαρές οι χειρολαβές
του τιμονιού.
Στρίψτε εντελώς δεξιά και εντελώς αριστερά
για να βεβαιωθείτε ότι λειτουργούν ομαλά και
χωρίς εμπόδια σε όλη τη διαδρομή τους.
Βεβαιωθείτε ότι το ακροφύσιο πηδαλιουχίας
αλλάζει κατεύθυνση γυρνώντας τις χειρολαβές
του τιμονιού και ότι δεν υπάρχει ανοχή ανάμεσα
στις χειρολαβές και στο ακροφύσιο
πηδαλιουχίας.
Ελέγξτε ότι οι χειρολαβές τιμονιού έχουν
εμπλακεί σε σταθερή θέση. (Βλ. “Μοχλός
ρύθμισης κλίσης” στη σελίδα 2-22 για
περισσότερες πληροφορίες.)
HJU01834
Acceleratore
Stringere e rilasciare più volte la leva dell’acce-
leratore per verificare che non vi siano punti di ral-
lentamento nella sua corsa. La leva deve
muoversi agevolmente lungo tutta la sua corsa e
ritornare automaticamente in posizione iniziale
quando viene rilasciata.
@ Prima di accendere il motore, controllare sem-
pre il funzionamento della leva dell’accelera-
tore.
@
HJU01848
Sterzo
Accertarsi che il manubrio non sia allentato.
Girarlo il più possibile a destra ed a sinistra per
accertarsi che si muova agevolmente e senza
impedimenti lungo tutta la sua corsa. Inoltre
accertarsi che l’ugello direzionale cambi direzione
nello stesso senso in cui si gira il manubrio, e che
non ci sia del gioco tra il manubrio e l’ugello dire-
zionale.
Accertarsi che il manubrio sia bloccato in posi-
zione (vedere “Leva di regolazione dell’inclina-
zione manubrio” a pagina 2-22 per maggiori
informazioni).
B_F1Y80.book Page 26 Friday, September 2, 2005 3:28 PM
Page 146 of 294

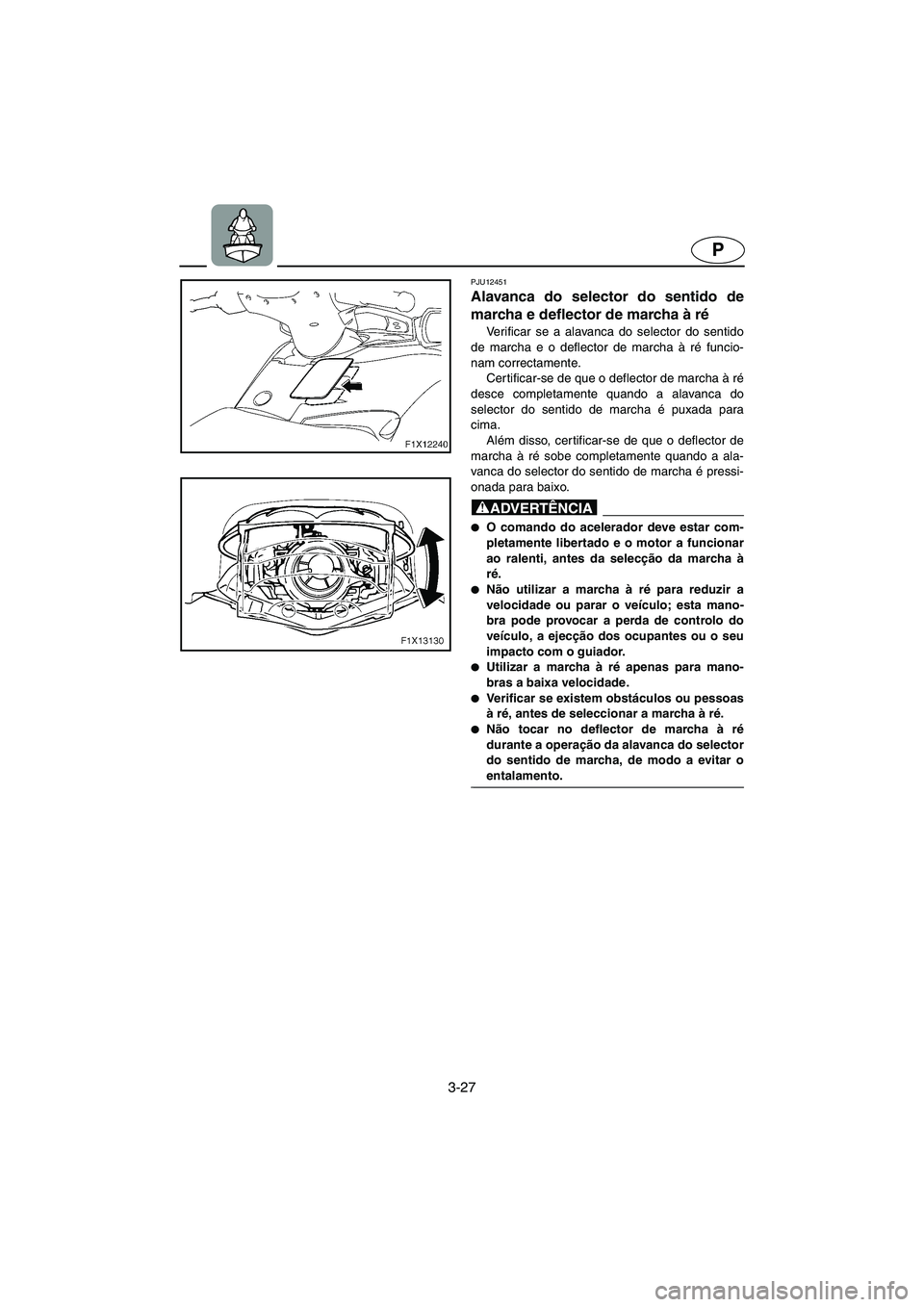

3-27
P
PJU12451
Alavanca do selector do sentido de
marcha e deflector de marcha à ré
Verificar se a alavanca do selector do sentido
de marcha e o deflector de marcha à ré funcio-
nam correctamente.
Certificar-se de que o deflector de marcha à ré
desce completamente quando a alavanca do
selector do sentido de marcha é puxada para
cima.
Além disso, cer tificar-se de que o deflector de
marcha à ré sobe completamente quando a ala-
vanca do selector do sentido de marcha é pressi-
onada para baixo.
@ O comando do acelerador deve estar com-
pletamente libertado e o motor a funcionar
ao ralenti, antes da selecção da marcha à
ré.
Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta mano-
bra pode provocar a perda de controlo do
veículo, a ejecção dos ocupantes ou o seu
impacto com o guiador.
Utilizar a marcha à ré apenas para mano-
bras a baixa velocidade.
Verificar se existem obstáculos ou pessoas
à ré, antes de seleccionar a marcha à ré.
Não tocar no deflector de marcha à ré
durante a operação da alavanca do selector
do sentido de marcha, de modo a evitar o
entalamento.
@
B_F1Y80.book Page 27 Friday, September 2, 2005 3:28 PM
Page 147 of 294

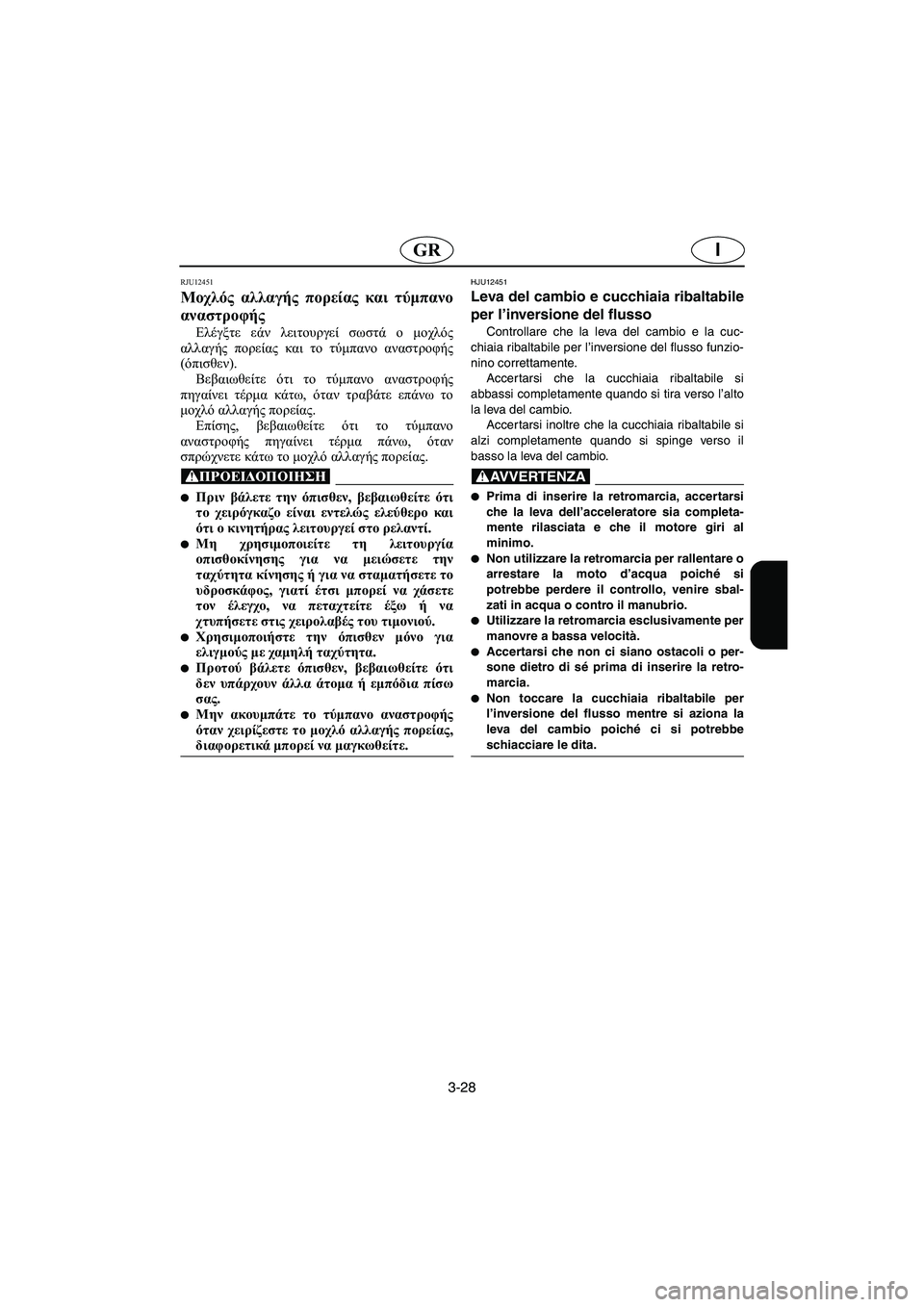

3-28
IGR
RJU12451
Μοχλός αλλαγής πορείας και τύμπανο
αναστροφής
Ελέγξτε εάν λειτουργεί σωστά ο μοχλός
αλλαγής πορείας και το τύμπανο αναστροφής
(όπισθεν).
Βεβαιωθείτε ότι το τύμπανο αναστροφής
πηγαίνει τέρμα κάτω, όταν τραβάτε επάνω το
μοχλό αλλαγής πορείας.
Επίσης, βεβαιωθείτε ότι το τύμπανο
αναστροφής πηγαίνει τέρμα πάνω, όταν
σπρώχνετε κάτω το μοχλό αλλαγής πορείας.
@ Πριν βάλετε την όπισθεν, βεβαιωθείτε ότι
το χειρόγκαζο είναι εντελώς ελεύθερο και
ότι ο κινητήρας λειτουργεί στο ρελαντί.
Μη χρησιμοποιείτε τη λειτουργία
οπισθοκίνησης για να μειώσετε την
ταχύτητα κίνησης ή για να σταματήσετε το
υδροσκάφος, γιατί έτσι μπορεί να χάσετε
τον έλεγχο, να πεταχτείτε έξω ή να
χτυπήσετε στις χειρολαβές του τιμονιού.
Χρησιμοποιήστε την όπισθεν μόνο για
ελιγμούς με χαμηλή ταχύτητα.
Προτού βάλετε όπισθεν, βεβαιωθείτε ότι
δεν υπάρχουν άλλα άτομα ή εμπόδια πίσω
σας.
Μην ακουμπάτε το τύμπανο αναστροφής
όταν χειρίζεστε το μοχλό αλλαγής πορείας,
διαφορετικά μπορεί να μαγκωθείτε.
@
HJU12451
Leva del cambio e cucchiaia ribaltabile
per l’inversione del flusso
Controllare che la leva del cambio e la cuc-
chiaia ribaltabile per l’inversione del flusso funzio-
nino correttamente.
Accertarsi che la cucchiaia ribaltabile si
abbassi completamente quando si tira verso l’alto
la leva del cambio.
Accertarsi inoltre che la cucchiaia ribaltabile si
alzi completamente quando si spinge verso il
basso la leva del cambio.
@ Prima di inserire la retromarcia, accertarsi
che la leva dell’acceleratore sia completa-
mente rilasciata e che il motore giri al
minimo.
Non utilizzare la retromarcia per rallentare o
arrestare la moto d’acqua poiché si
potrebbe perdere il controllo, venire sbal-
zati in acqua o contro il manubrio.
Utilizzare la retromarcia esclusivamente per
manovre a bassa velocità.
Accertarsi che non ci siano ostacoli o per-
sone dietro di sé prima di inserire la retro-
marcia.
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona la
leva del cambio poiché ci si potrebbe
schiacciare le dita.
@
B_F1Y80.book Page 28 Friday, September 2, 2005 3:28 PM
Page 148 of 294

3-29
P
PJU20620

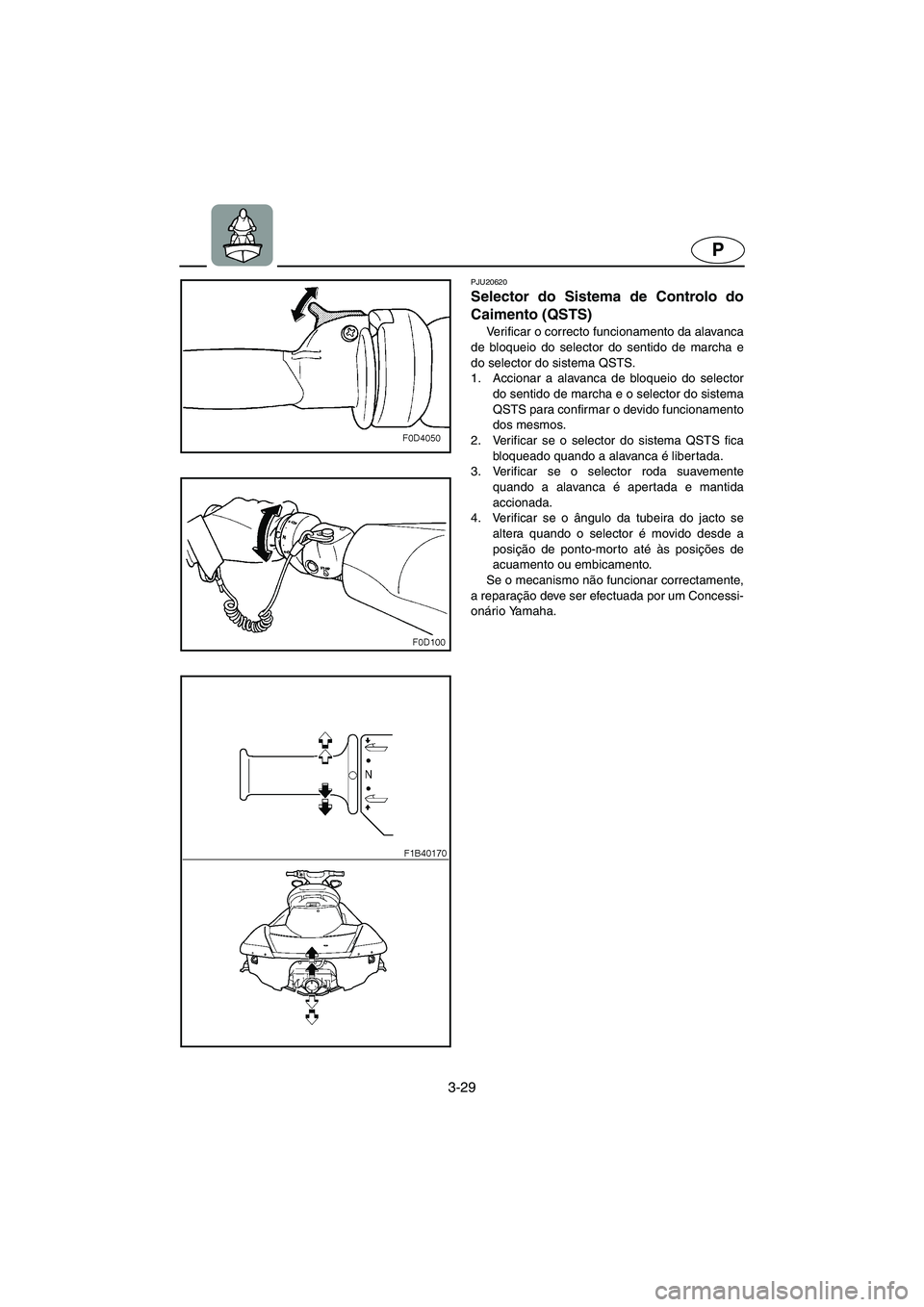

Selector do Sistema de Controlo do
Caimento (QSTS)
Verificar o correcto funcionamento da alavanca
de bloqueio do selector do sentido de marcha e
do selector do sistema QSTS.
1. Accionar a alavanca de bloqueio do selector
do sentido de marcha e o selector do sistema
QSTS para confirmar o devido funcionamento
dos mesmos.
2. Verificar se o selector do sistema QSTS fica
bloqueado quando a alavanca é libertada.
3. Verificar se o selector roda suavemente
quando a alavanca é apertada e mantida
accionada.
4. Verificar se o ângulo da tubeira do jacto se
altera quando o selector é movido desde a
posição de ponto-mor to até às posições de
acuamento ou embicamento.
Se o mecanismo não funcionar correctamente,
a reparação deve ser efectuada por um Concessi-
onário Yamaha.
B_F1Y80.book Page 29 Friday, September 2, 2005 3:28 PM
Page 149 of 294

3-30
IGR
RJU20620

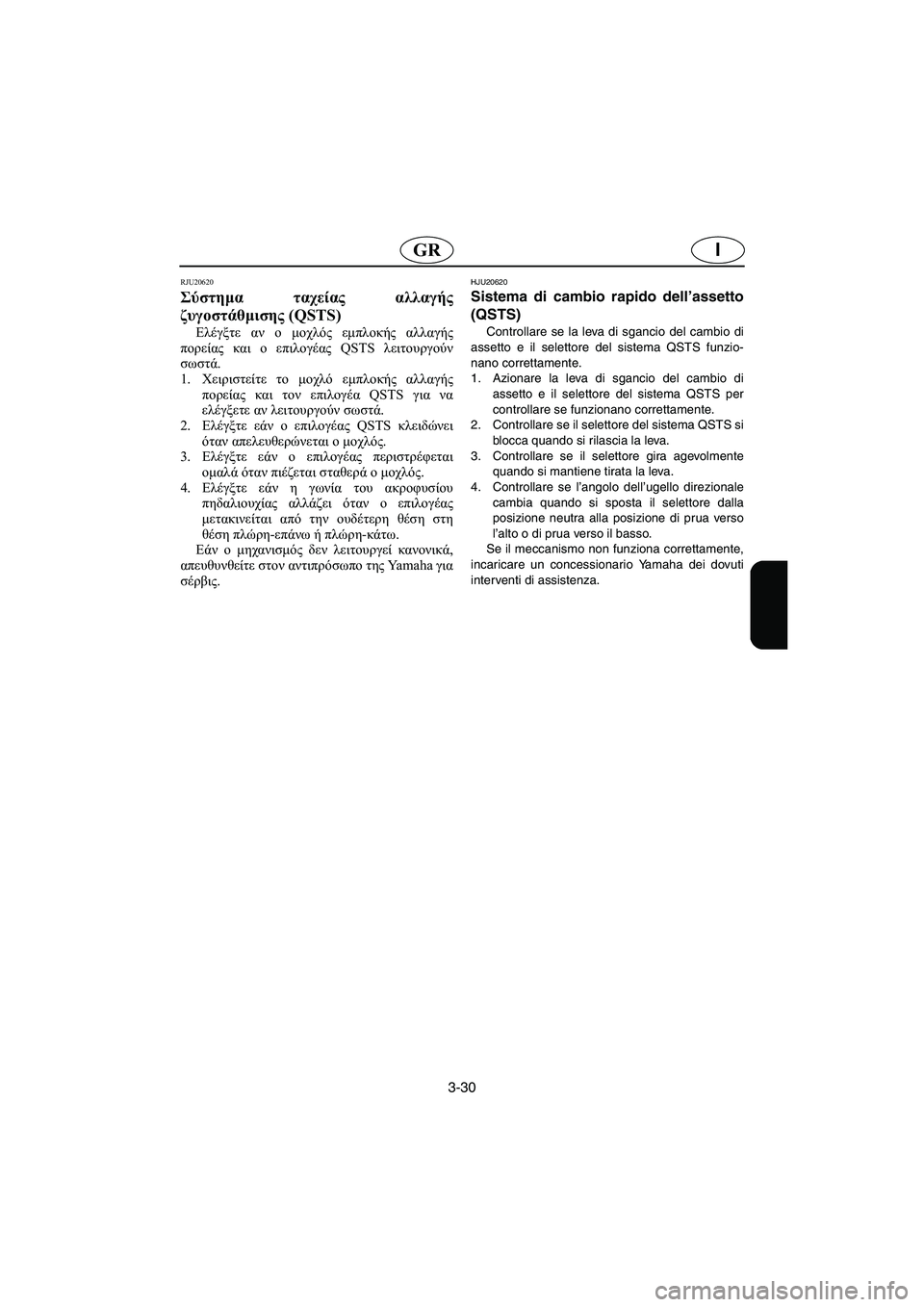

Σύστημα ταχείας αλλαγής
ζυγοστάθμισης (QSTS)
Ελέγξτε αν ο μοχλός εμπλοκής αλλαγής
πορείας και ο επιλογέας QSTS λειτουργούν
σωστά.
1.Χειριστείτε το μοχλό εμπλοκής αλλαγής
πορείας και τον επιλογέα QSTS για να
ελέγξετε αν λειτουργούν σωστά.
2.Ελέγξτε εάν ο επιλογέας QSTS κλειδώνει
όταν απελευθερώνεται ο μοχλός.
3.Ελέγξτε εάν ο επιλογέας περιστρέφεται
ομαλά όταν πιέζεται σταθερά ο μοχλός.
4.Ελέγξτε εάν η γωνία του ακροφυσίου
πηδαλιουχίας αλλάζει όταν ο επιλογέας
μετακινείται από την ουδέτερη θέση στη
θέση πλώρη-επάνω ή πλώρη-κάτω.
Εάν ο μηχανισμός δεν λειτουργεί κανονικά,
απευθυνθείτε στον αντιπρόσωπο της Yamaha για
σέρβις.
HJU20620
Sistema di cambio rapido dell’assetto
(QSTS)
Controllare se la leva di sgancio del cambio di
assetto e il selettore del sistema QSTS funzio-
nano correttamente.
1. Azionare la leva di sgancio del cambio di
assetto e il selettore del sistema QSTS per
controllare se funzionano correttamente.
2. Controllare se il selettore del sistema QSTS si
blocca quando si rilascia la leva.
3. Controllare se il selettore gira agevolmente
quando si mantiene tirata la leva.
4. Controllare se l’angolo dell’ugello direzionale
cambia quando si sposta il selettore dalla
posizione neutra alla posizione di prua verso
l’alto o di prua verso il basso.
Se il meccanismo non funziona correttamente,
incaricare un concessionario Yamaha dei dovuti
interventi di assistenza.
B_F1Y80.book Page 30 Friday, September 2, 2005 3:28 PM
Page 150 of 294

3-31
P
PJU01058

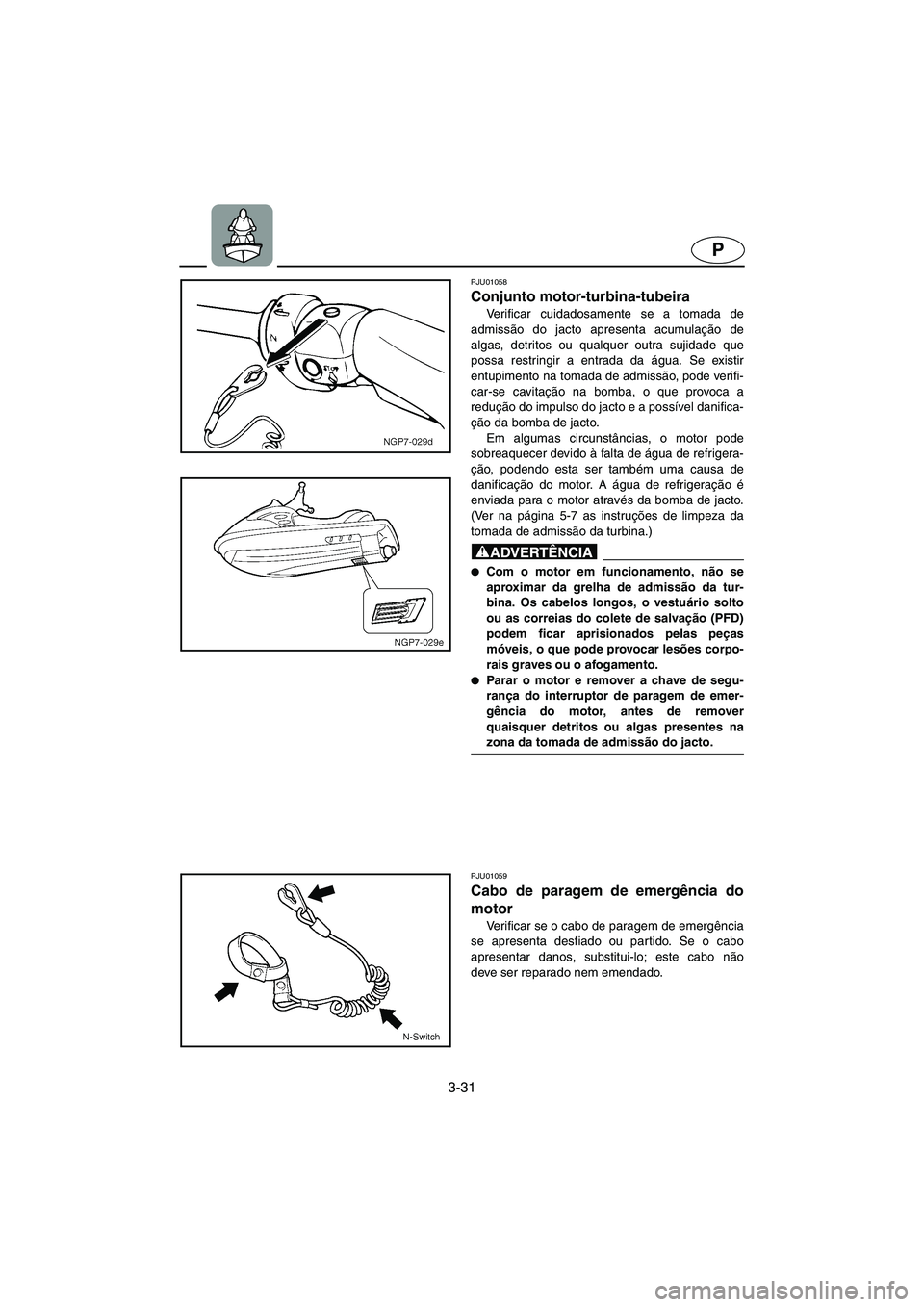

Conjunto motor-turbina-tubeira
Verificar cuidadosamente se a tomada de
admissão do jacto apresenta acumulação de
algas, detritos ou qualquer outra sujidade que
possa restringir a entrada da água. Se existir
entupimento na tomada de admissão, pode verifi-
car-se cavitação na bomba, o que provoca a
redução do impulso do jacto e a possível danifica-
ção da bomba de jacto.
Em algumas circunstâncias, o motor pode
sobreaquecer devido à falta de água de refrigera-
ção, podendo esta ser também uma causa de
danificação do motor. A água de refrigeração é
enviada para o motor através da bomba de jacto.
(Ver na página 5-7 as instruções de limpeza da
tomada de admissão da turbina.)
@ Com o motor em funcionamento, não se
aproximar da grelha de admissão da tur-
bina. Os cabelos longos, o vestuário solto
ou as correias do colete de salvação (PFD)
podem ficar aprisionados pelas peças
móveis, o que pode provocar lesões corpo-
rais graves ou o afogamento.
Parar o motor e remover a chave de segu-
rança do interruptor de paragem de emer-
gência do motor, antes de remover
quaisquer detritos ou algas presentes na
zona da tomada de admissão do jacto.
@
PJU01059
Cabo de paragem de emergência do
motor
Verificar se o cabo de paragem de emergência
se apresenta desfiado ou partido. Se o cabo
apresentar danos, substitui-lo; este cabo não
deve ser reparado nem emendado.
B_F1Y80.book Page 31 Friday, September 2, 2005 3:28 PM
