YAMAHA FX HO 2010 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2010, Model line: FX HO, Model: YAMAHA FX HO 2010Pages: 122, PDF Size: 8.13 MB
Page 51 of 122

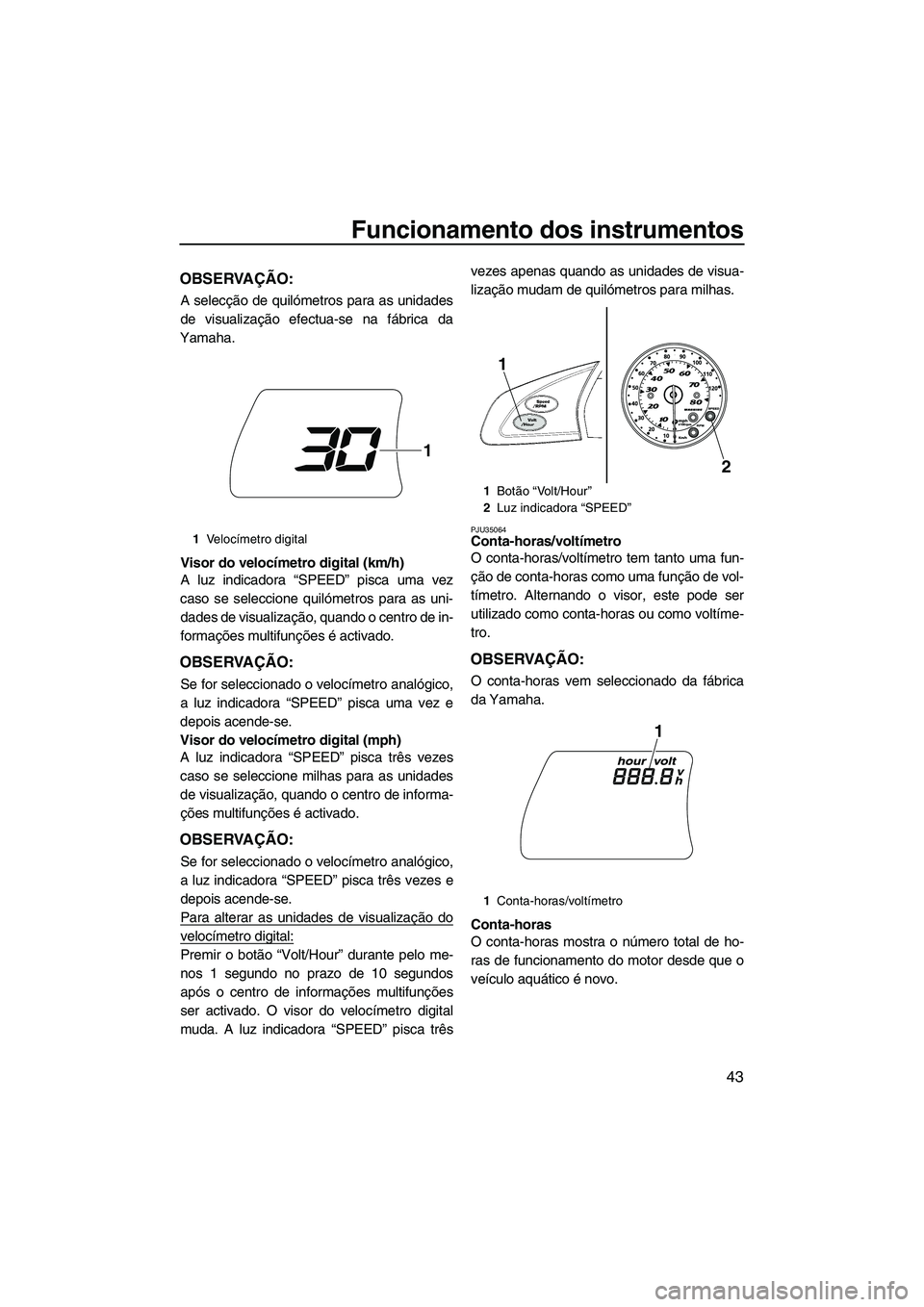

Funcionamento dos instrumentos
43
OBSERVAÇÃO:
A selecção de quilómetros para as unidades
de visualização efectua-se na fábrica da
Yamaha.
Visor do velocímetro digital (km/h)
A luz indicadora “SPEED” pisca uma vez
caso se seleccione quilómetros para as uni-
dades de visualização, quando o centro de in-
formações multifunções é activado.
OBSERVAÇÃO:
Se for seleccionado o velocímetro analógico,
a luz indicadora “SPEED” pisca uma vez e
depois acende-se.
Visor do velocímetro digital (mph)
A luz indicadora “SPEED” pisca três vezes
caso se seleccione milhas para as unidades
de visualização, quando o centro de informa-
ções multifunções é activado.
OBSERVAÇÃO:
Se for seleccionado o velocímetro analógico,
a luz indicadora “SPEED” pisca três vezes e
depois acende-se.
Para alterar as unidades de visualização do
velocímetro digital:
Premir o botão “Volt/Hour” durante pelo me-
nos 1 segundo no prazo de 10 segundos
após o centro de informações multifunções
ser activado. O visor do velocímetro digital
muda. A luz indicadora “SPEED” pisca trêsvezes apenas quando as unidades de visua-
lização mudam de quilómetros para milhas.
PJU35064Conta-horas/voltímetro
O conta-horas/voltímetro tem tanto uma fun-
ção de conta-horas como uma função de vol-
tímetro. Alternando o visor, este pode ser
utilizado como conta-horas ou como voltíme-
tro.
OBSERVAÇÃO:
O conta-horas vem seleccionado da fábrica
da Yamaha.
Conta-horas
O conta-horas mostra o número total de ho-
ras de funcionamento do motor desde que o
veículo aquático é novo.
1Ve l o címetro digital
1
1Botão “Volt/Hour”
2Luz indicadora “SPEED”
1Conta-horas/voltímetro
1
2
1
UF2H71P0.book Page 43 Tuesday, July 7, 2009 7:35 PM
Page 52 of 122

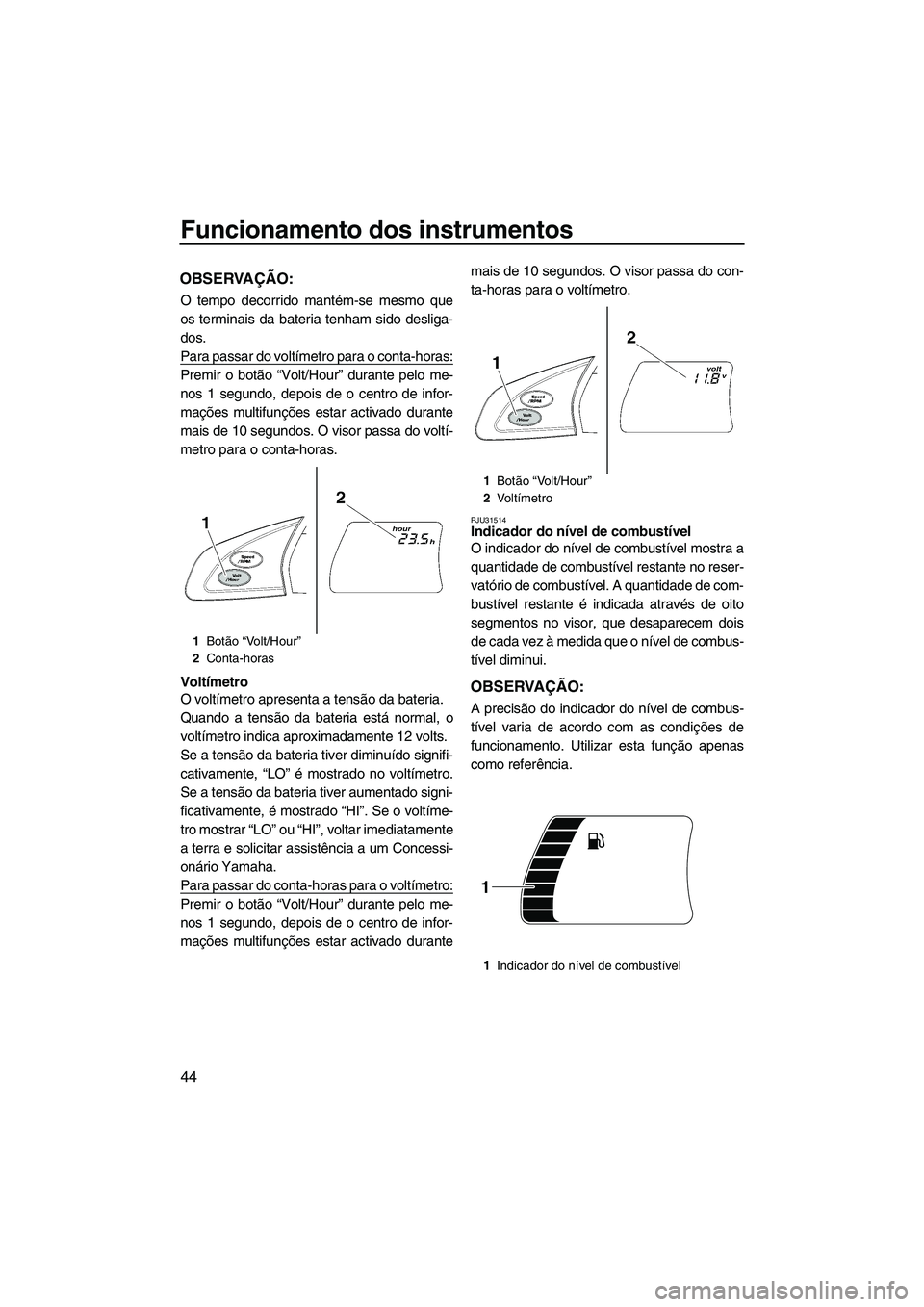

Funcionamento dos instrumentos
44
OBSERVAÇÃO:
O tempo decorrido mantém-se mesmo que
os terminais da bateria tenham sido desliga-
dos.
Para passar do voltímetro para o conta-horas:
Premir o botão “Volt/Hour” durante pelo me-
nos 1 segundo, depois de o centro de infor-
mações multifunções estar activado durante
mais de 10 segundos. O visor passa do voltí-
metro para o conta-horas.
Voltímetro
O voltímetro apresenta a tensão da bateria.
Quando a tensão da bateria está normal, o
voltímetro indica aproximadamente 12 volts.
Se a tensão da bateria tiver diminuído signifi-
cativamente, “LO” é mostrado no voltímetro.
Se a tensão da bateria tiver aumentado signi-
ficativamente, é mostrado “HI”. Se o voltíme-
tro mostrar “LO” ou “HI”, voltar imediatamente
a terra e solicitar assistência a um Concessi-
onário Yamaha.
Para passar do conta-horas para o voltímetro:
Premir o botão “Volt/Hour” durante pelo me-
nos 1 segundo, depois de o centro de infor-
mações multifunções estar activado durantemais de 10 segundos. O visor passa do con-
ta-horas para o voltímetro.
PJU31514Indicador do nível de combustível
O indicador do nível de combustível mostra a
quantidade de combustível restante no reser-
vatório de combustível. A quantidade de com-
bustível restante é indicada através de oito
segmentos no visor, que desaparecem dois
de cada vez à medida que o nível de combus-
tível diminui.
OBSERVAÇÃO:
A precisão do indicador do nível de combus-
tível varia de acordo com as condições de
funcionamento. Utilizar esta função apenas
como referência.
1Botão “Volt/Hour”
2Conta-horas
1Botão “Volt/Hour”
2Vo l tímetro
1Indicador do nível de combustível
1
UF2H71P0.book Page 44 Tuesday, July 7, 2009 7:35 PM
Page 53 of 122

Funcionamento dos instrumentos
45

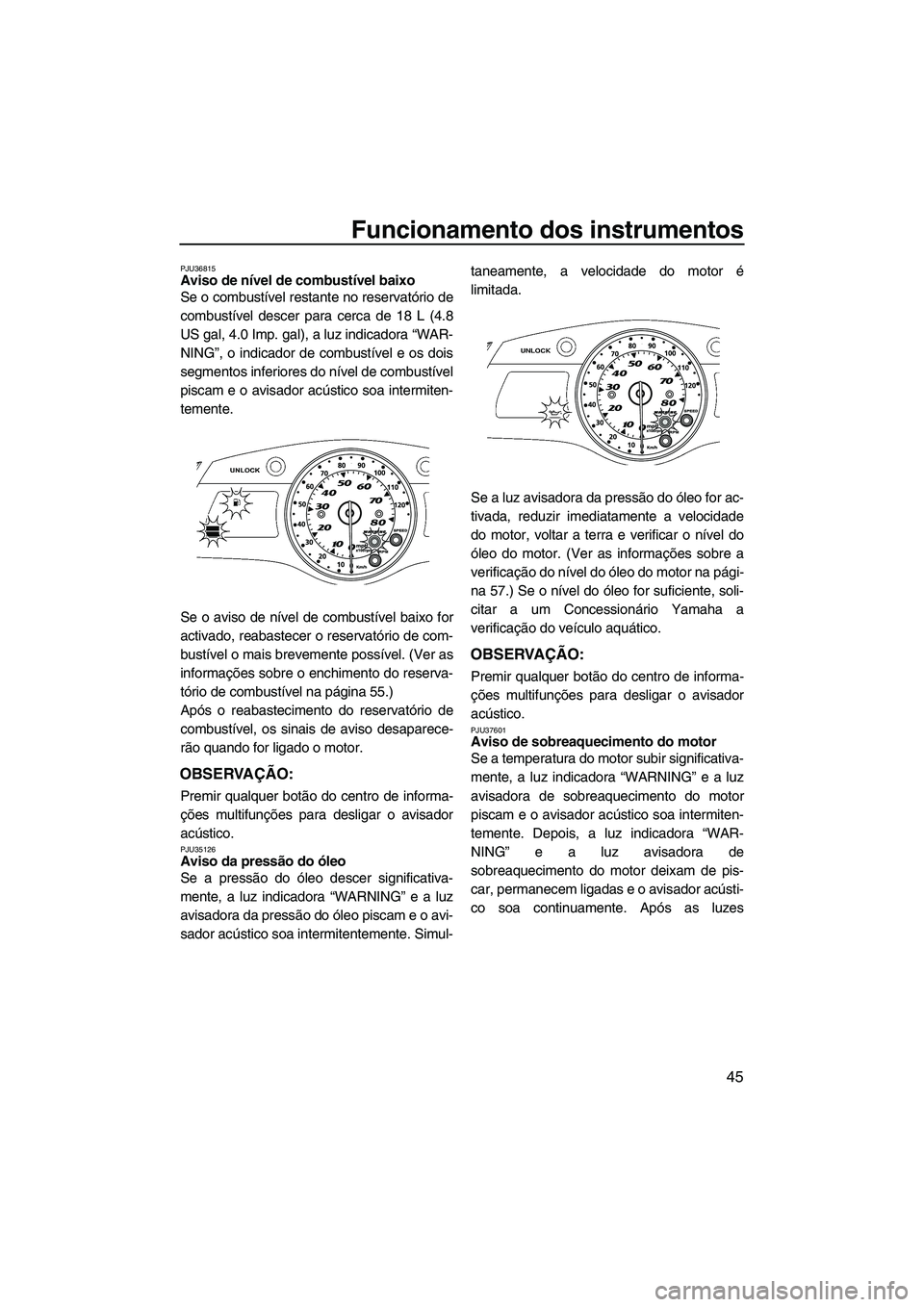

PJU36815Aviso de nível de combustível baixo
Se o combustível restante no reservatório de
combustível descer para cerca de 18 L (4.8
US gal, 4.0 Imp. gal), a luz indicadora “WAR-
NING”, o indicador de combustível e os dois
segmentos inferiores do nível de combustível
piscam e o avisador acústico soa intermiten-
temente.
Se o aviso de nível de combustível baixo for
activado, reabastecer o reservatório de com-
bustível o mais brevemente possível. (Ver as
informações sobre o enchimento do reserva-
tório de combustível na página 55.)
Após o reabastecimento do reservatório de
combustível, os sinais de aviso desaparece-
rão quando for ligado o motor.
OBSERVAÇÃO:
Premir qualquer botão do centro de informa-
ções multifunções para desligar o avisador
acústico.
PJU35126Aviso da pressão do óleo
Se a pressão do óleo descer significativa-
mente, a luz indicadora “WARNING” e a luz
avisadora da pressão do óleo piscam e o avi-
sador acústico soa intermitentemente. Simul-taneamente, a velocidade do motor é
limitada.
Se a luz avisadora da pressão do óleo for ac-
tivada, reduzir imediatamente a velocidade
do motor, voltar a terra e verificar o nível do
óleo do motor. (Ver as informações sobre a
verificação do nível do óleo do motor na pági-
na 57.) Se o nível do óleo for suficiente, soli-
citar a um Concessionário Yamaha a
verificação do veículo aquático.
OBSERVAÇÃO:
Premir qualquer botão do centro de informa-
ções multifunções para desligar o avisador
acústico.
PJU37601Aviso de sobreaquecimento do motor
Se a temperatura do motor subir significativa-
mente, a luz indicadora “WARNING” e a luz
avisadora de sobreaquecimento do motor
piscam e o avisador acústico soa intermiten-
temente. Depois, a luz indicadora “WAR-
NING” e a luz avisadora de
sobreaquecimento do motor deixam de pis-
car, permanecem ligadas e o avisador acústi-
co soa continuamente. Após as luzes
UF2H71P0.book Page 45 Tuesday, July 7, 2009 7:35 PM
Page 54 of 122

Funcionamento dos instrumentos
46
começarem a piscar e o avisador acústico so-
ar, a velocidade do motor é limitada.
Se o avisador de sobreaquecimento do motor
for activado, reduzir imediatamente a veloci-
dade do motor, voltar a terra e verificar se
existe descarga de água pela saída piloto da
água de refrigeração de bombordo (esquer-
da) com o motor em funcionamento. Caso
não haja descarga de água, desligar o motor
e verificar se a tomada do jacto está obstruí-
da. (Consultar mais informações sobre a to-
mada do jacto na página 105.)
ADVERTÊNCIA: Caso não seja possível
localizar e reparar a causa do sobreaque-
cimento, contactar um Concessionário
Yamaha. O facto de continuar a utilizar o
veículo a alta velocidade pode danificar
seriamente o motor.
[PCJ00041]
OBSERVAÇÃO:
Premir qualquer botão do centro de informa-
ções multifunções para desligar o avisador
acústico.
PJU35133Aviso de verificação do motor
Em caso de anomalia de um sensor ou de um
curto-circuito, a luz avisadora “WARNING” e
a luz avisadora de verificação do motor pis-
cam e o avisador acústico soa intermitente-
mente.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verificação
do motor a um Concessionário Yamaha.
OBSERVAÇÃO:
Premir qualquer botão do centro de informa-
ções multifunções para desligar o avisador
acústico.
UF2H71P0.book Page 46 Tuesday, July 7, 2009 7:35 PM
Page 55 of 122

Funcionamento do equipamento
47
PJU40333

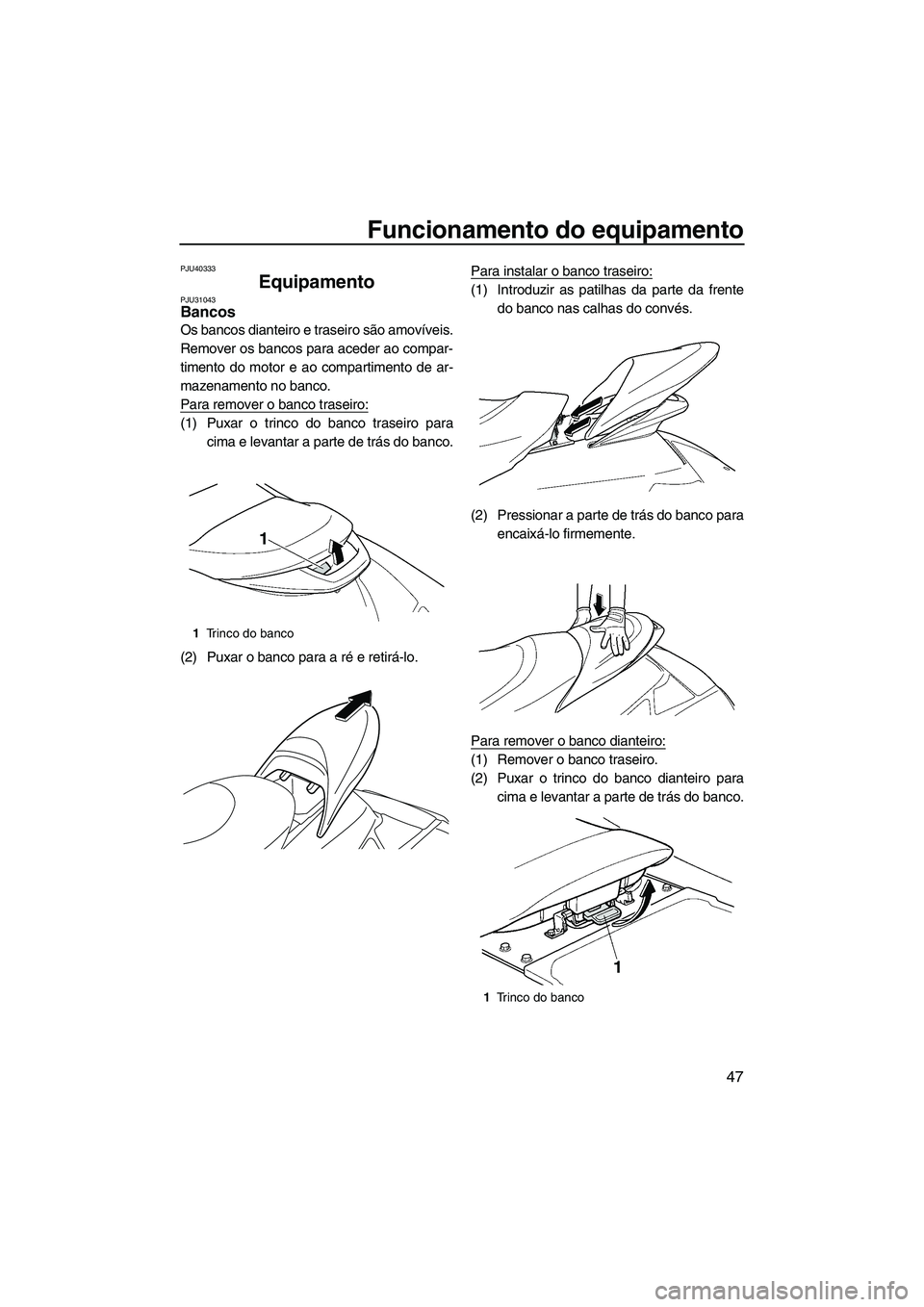

Equipamento PJU31043Bancos
Os bancos dianteiro e traseiro são amovíveis.
Remover os bancos para aceder ao compar-
timento do motor e ao compartimento de ar-
mazenamento no banco.
Para remover o banco traseiro:
(1) Puxar o trinco do banco traseiro para
cima e levantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo.Para instalar o banco traseiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.
Para remover o banco dianteiro:
(1) Remover o banco traseiro.
(2) Puxar o trinco do banco dianteiro para
cima e levantar a parte de trás do banco.
1Trinco do banco
1Trinco do banco
UF2H71P0.book Page 47 Tuesday, July 7, 2009 7:35 PM
Page 56 of 122

Funcionamento do equipamento
48

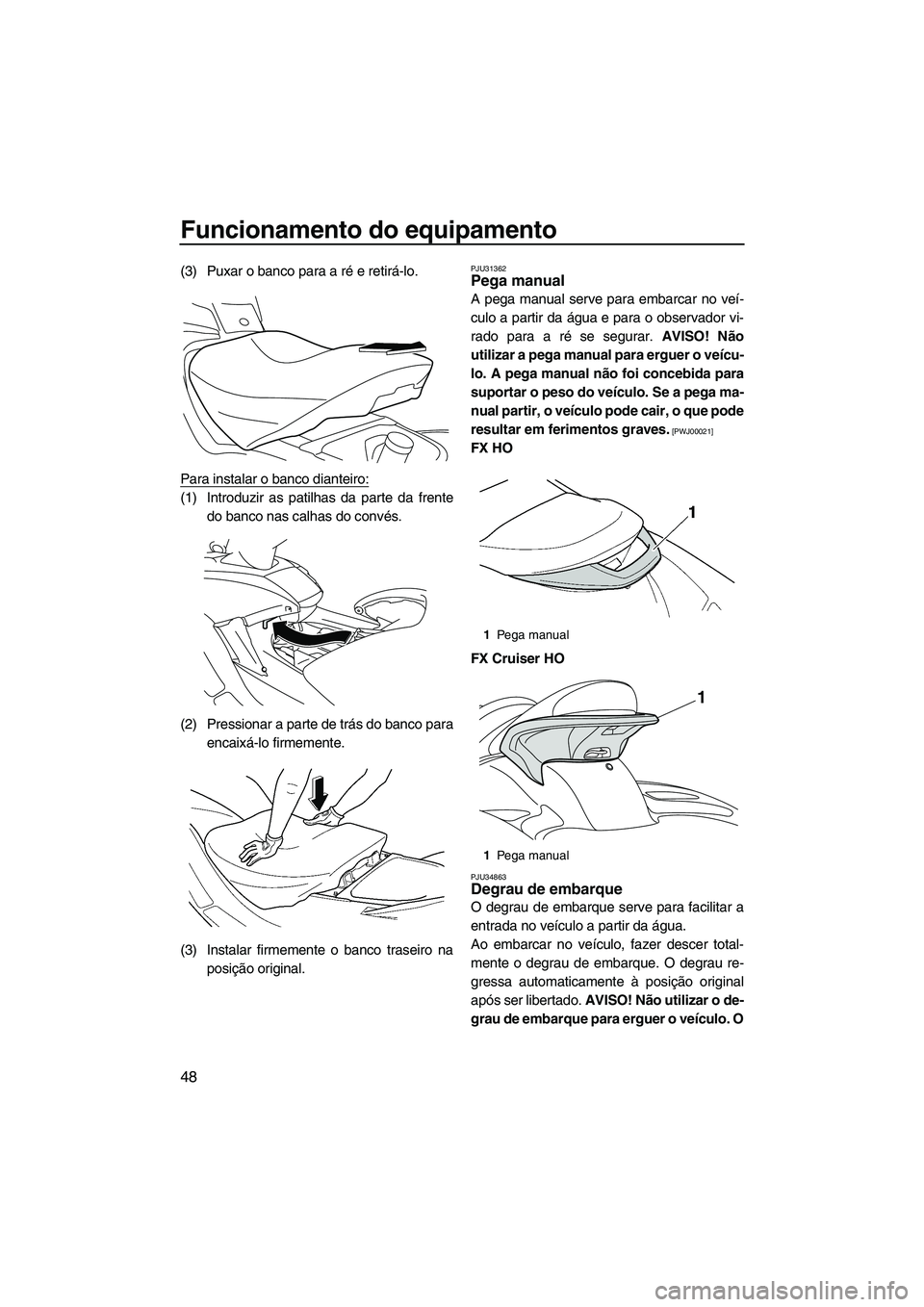

(3) Puxar o banco para a ré e retirá-lo.
Para instalar o banco dianteiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.
(3) Instalar firmemente o banco traseiro na
posição original.
PJU31362Pega manual
A pega manual serve para embarcar no veí-
culo a partir da água e para o observador vi-
rado para a ré se segurar. AVISO! Não
utilizar a pega manual para erguer o veícu-
lo. A pega manual não foi concebida para
suportar o peso do veículo. Se a pega ma-
nual partir, o veículo pode cair, o que pode
resultar em ferimentos graves.
[PWJ00021]
FX HO
FX Cruiser HO
PJU34863Degrau de embarque
O degrau de embarque serve para facilitar a
entrada no veículo a partir da água.
Ao embarcar no veículo, fazer descer total-
mente o degrau de embarque. O degrau re-
gressa automaticamente à posição original
após ser libertado. AVISO! Não utilizar o de-
grau de embarque para erguer o veículo. O
1Pega manual
1Pega manual
1
UF2H71P0.book Page 48 Tuesday, July 7, 2009 7:35 PM
Page 57 of 122

Funcionamento do equipamento
49

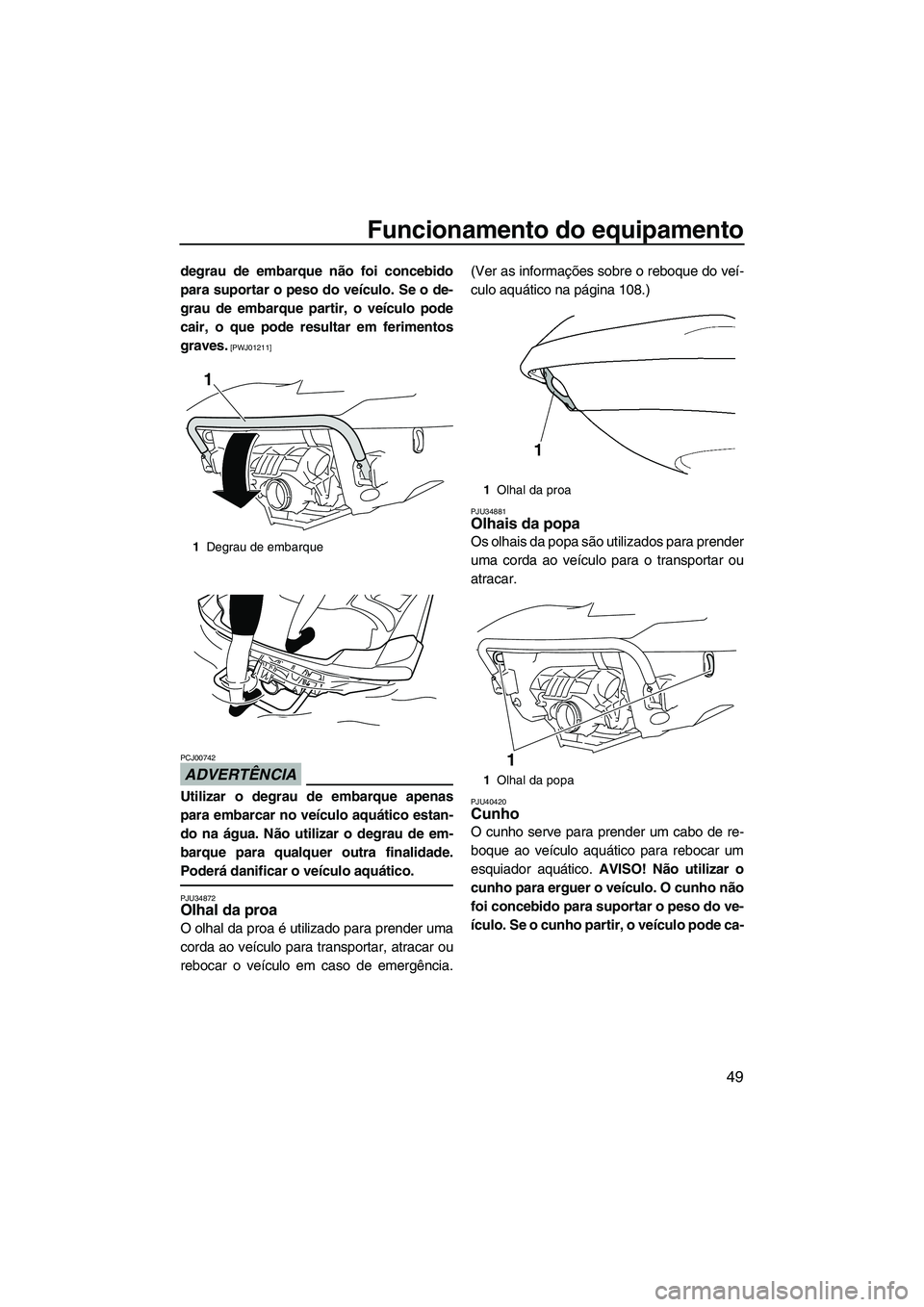

degrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
cair, o que pode resultar em ferimentos
graves.
[PWJ01211]
ADVERTÊNCIA
PCJ00742
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34872Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência.(Ver as informações sobre o reboque do veí-
culo aquático na página 108.)
PJU34881Olhais da popa
Os olhais da popa são utilizados para prender
uma corda ao veículo para o transportar ou
atracar.
PJU40420Cunho
O cunho serve para prender um cabo de re-
boque ao veículo aquático para rebocar um
esquiador aquático. AVISO! Não utilizar o
cunho para erguer o veículo. O cunho não
foi concebido para suportar o peso do ve-
ículo. Se o cunho partir, o veículo pode ca-
1Degrau de embarque
1
1Olhal da proa
1Olhal da popa
1
UF2H71P0.book Page 49 Tuesday, July 7, 2009 7:35 PM
Page 58 of 122
![YAMAHA FX HO 2010 Manual de utilização (in Portuguese) Funcionamento do equipamento
50
ir, o que pode resultar em ferimentos
graves.
[PWJ01510]
PJU34892
Cunhos de encaixe (FX Cruiser HO)
Os cunhos de encaixe são utilizados para
prender uma corda ao ve YAMAHA FX HO 2010 Manual de utilização (in Portuguese) Funcionamento do equipamento
50
ir, o que pode resultar em ferimentos
graves.
[PWJ01510]
PJU34892
Cunhos de encaixe (FX Cruiser HO)
Os cunhos de encaixe são utilizados para
prender uma corda ao ve](/img/51/49788/w960_49788-57.png)
Funcionamento do equipamento
50
ir, o que pode resultar em ferimentos
graves.
[PWJ01510]
PJU34892
Cunhos de encaixe (FX Cruiser HO)
Os cunhos de encaixe são utilizados para
prender uma corda ao veículo para atracá-lo.
Para utilizar um cunho de encaixe, puxá-lo
para cima. O cunho de encaixe regressa au-
tomaticamente à posição original após ser li-
bertado. AVISO! Não utilizar os cunhos de
encaixe para erguer o veículo. Os cunhos
de encaixe não foram concebidos para su-
portar o peso do veículo. Se os cunhos de
encaixe partirem, o veículo pode cair, o
que pode resultar em ferimentos graves.
[PWJ00821]
PJU35146
Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.Apenas o compartimento de armazenamento
estanque bem fechado é à prova de água. Se
forem transportados objectos deterioráveis
pela acção da água, guardá-los num saco es-
tanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
PJU36835Compartimento de armazenamento na
proa
O compartimento de armazenamento na proa
encontra-se sob o capot.
Para abrir o compartimento de armazena-
mento na proa:
Puxar o pára-brisas para cima e levantar a
parte traseira do capot.
1Cunho
1Cunho de encaixe
1
1
1Pára-brisas
1Compartimento de armazenamento na proa
1
1
UF2H71P0.book Page 50 Tuesday, July 7, 2009 7:35 PM
Page 59 of 122

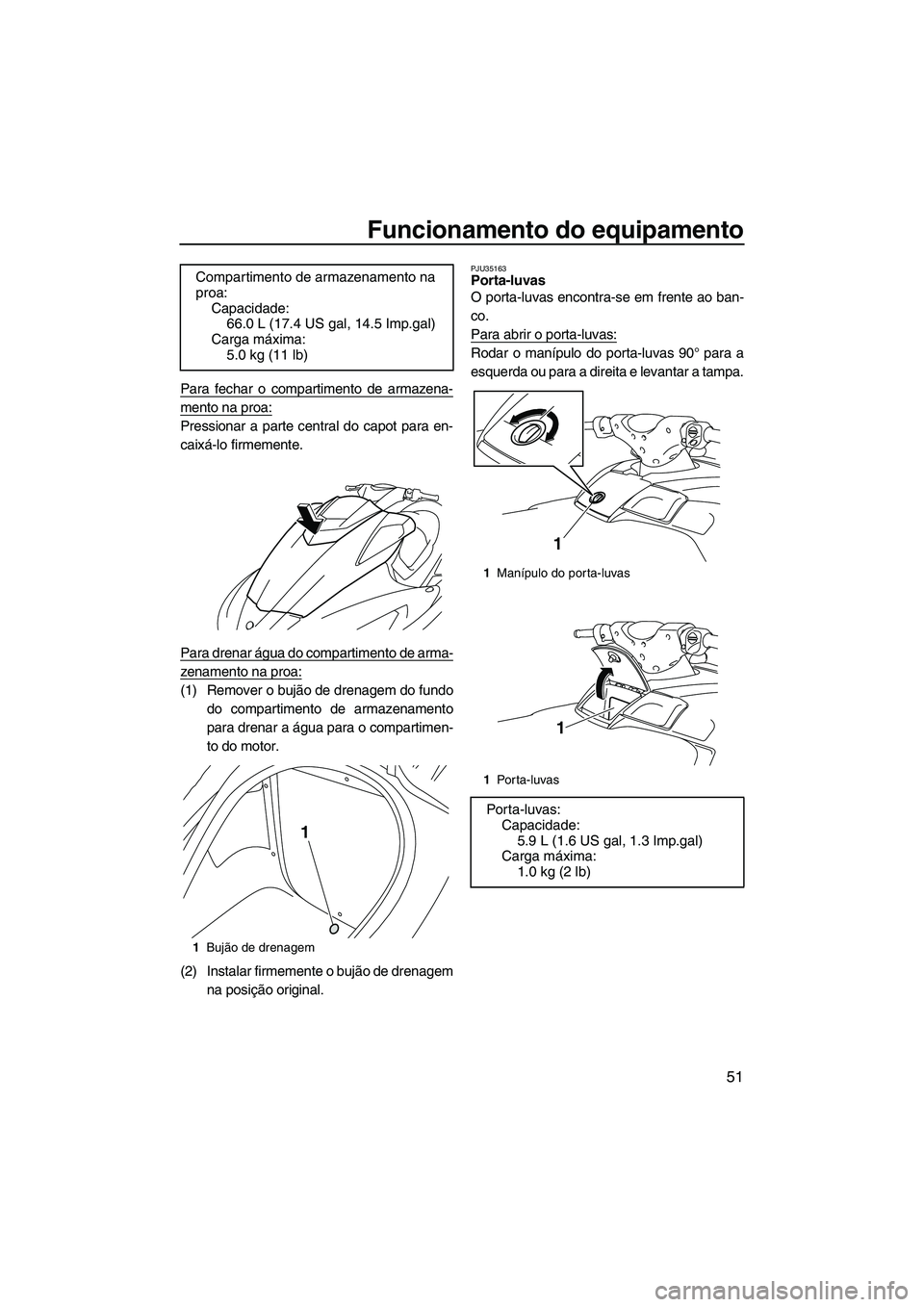

Funcionamento do equipamento
51
Para fechar o compartimento de armazena-
mento na proa:
Pressionar a parte central do capot para en-
caixá-lo firmemente.
Para drenar água do compartimento de arma-
zenamento na proa:
(1) Remover o bujão de drenagem do fundo
do compartimento de armazenamento
para drenar a água para o compartimen-
to do motor.
(2) Instalar firmemente o bujão de drenagem
na posição original.
PJU35163Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.
Para abrir o porta-luvas:
Rodar o manípulo do porta-luvas 90° para a
esquerda ou para a direita e levantar a tampa. Compartimento de armazenamento na
proa:
Capacidade:
66.0 L (17.4 US gal, 14.5 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1Bujão de drenagem
1
1Manípulo do porta-luvas
1Po r ta - lu va s
Por ta-luvas:
Capacidade:
5.9 L (1.6 US gal, 1.3 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
UF2H71P0.book Page 51 Tuesday, July 7, 2009 7:35 PM
Page 60 of 122

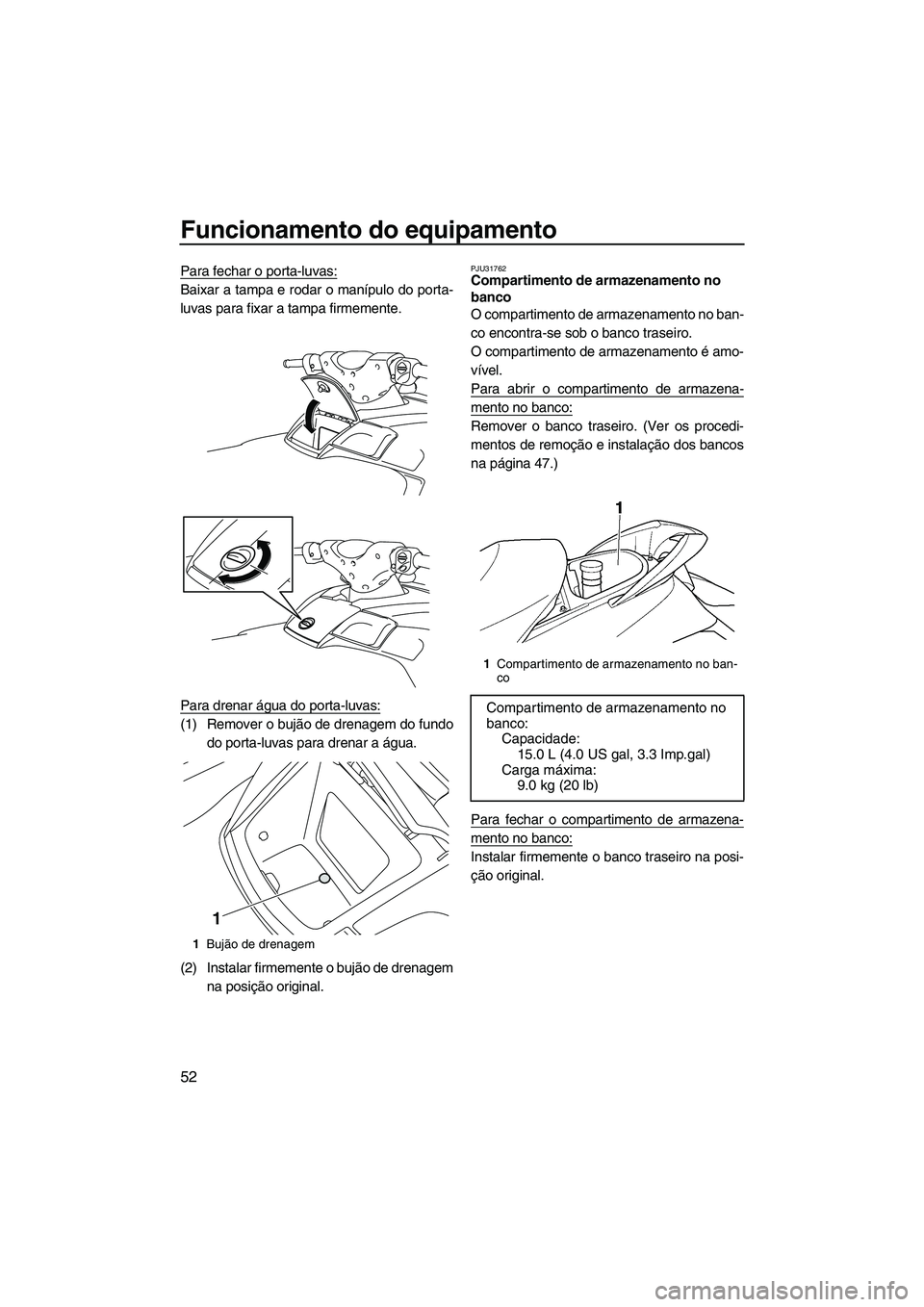

Funcionamento do equipamento
52
Para fechar o porta-luvas:
Baixar a tampa e rodar o manípulo do porta-
luvas para fixar a tampa firmemente.
Para drenar água do porta-luvas:
(1) Remover o bujão de drenagem do fundo
do porta-luvas para drenar a água.
(2) Instalar firmemente o bujão de drenagem
na posição original.
PJU31762Compartimento de armazenamento no
banco
O compartimento de armazenamento no ban-
co encontra-se sob o banco traseiro.
O compartimento de armazenamento é amo-
vível.
Para abrir o compartimento de armazena-
mento no banco:
Remover o banco traseiro. (Ver os procedi-
mentos de remoção e instalação dos bancos
na página 47.)
Para fechar o compartimento de armazena-
mento no banco:
Instalar firmemente o banco traseiro na posi-
ção original.
1Bujão de drenagem
1
1Compartimento de armazenamento no ban-
co
Compartimento de armazenamento no
banco:
Capacidade:
15.0 L (4.0 US gal, 3.3 Imp.gal)
Carga máxima:
9.0 kg (20 lb)
UF2H71P0.book Page 52 Tuesday, July 7, 2009 7:35 PM
