YAMAHA FX HO 2010 Manuale duso (in Italian)

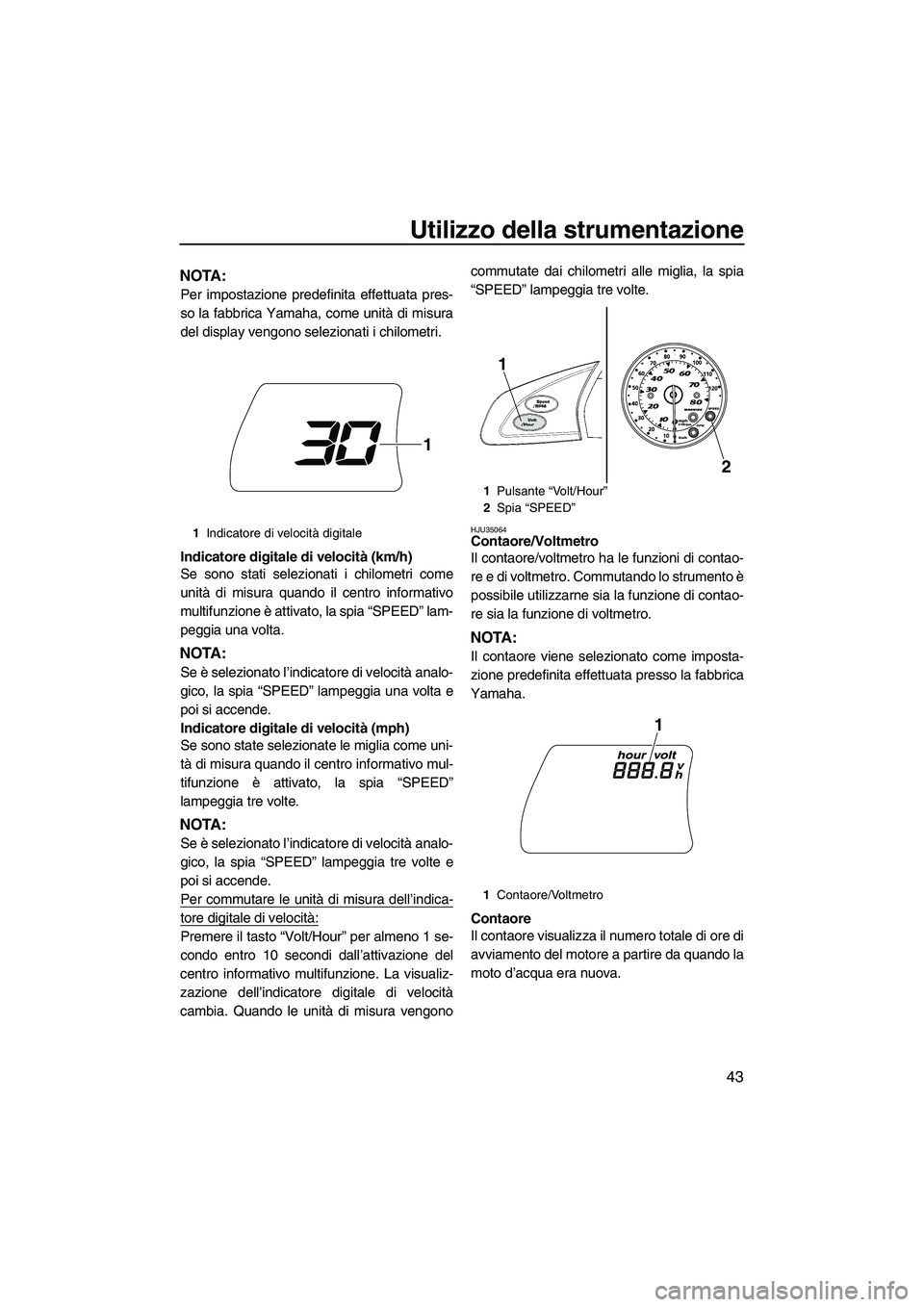

Utilizzo della strumentazione
43
NOTA:
Per impostazione predefinita effettuata pres-
so la fabbrica Yamaha, come unità di misura
del display vengono selezionati i chilometri.
Indicatore digitale di velocità (km/h)
Se sono stati selezionati i chilometri come
unità di misura quando il centro informativo
multifunzione è attivato, la spia “SPEED” lam-
peggia una volta.
NOTA :
Se è selezionato l’indicatore di velocità analo-
gico, la spia “SPEED” lampeggia una volta e
poi si accende.
Indicatore digitale di velocità (mph)
Se sono state selezionate le miglia come uni-
tà di misura quando il centro informativo mul-
tifunzione è attivato, la spia “SPEED”
lampeggia tre volte.
NOTA:
Se è selezionato l’indicatore di velocità analo-
gico, la spia “SPEED” lampeggia tre volte e
poi si accende.
Per commutare le unità di misura dell’indica-
tore digitale di velocità:
Premere il tasto “Volt/Hour” per almeno 1 se-
condo entro 10 secondi dall’attivazione del
centro informativo multifunzione. La visualiz-
zazione dell’indicatore digitale di velocità
cambia. Quando le unità di misura vengonocommutate dai chilometri alle miglia, la spia
“SPEED” lampeggia tre volte.
HJU35064Contaore/Voltmetro
Il contaore/voltmetro ha le funzioni di contao-
re e di voltmetro. Commutando lo strumento è
possibile utilizzarne sia la funzione di contao-
re sia la funzione di voltmetro.
NOTA:
Il contaore viene selezionato come imposta-
zione predefinita effettuata presso la fabbrica
Yamaha.
Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
1Indicatore di velocità digitale
1
1Pulsante “Volt/Hour”
2Spia “SPEED”
1Contaore/Voltmetro
1
2
1
UF2H71H0.book Page 43 Tuesday, July 7, 2009 7:45 PM

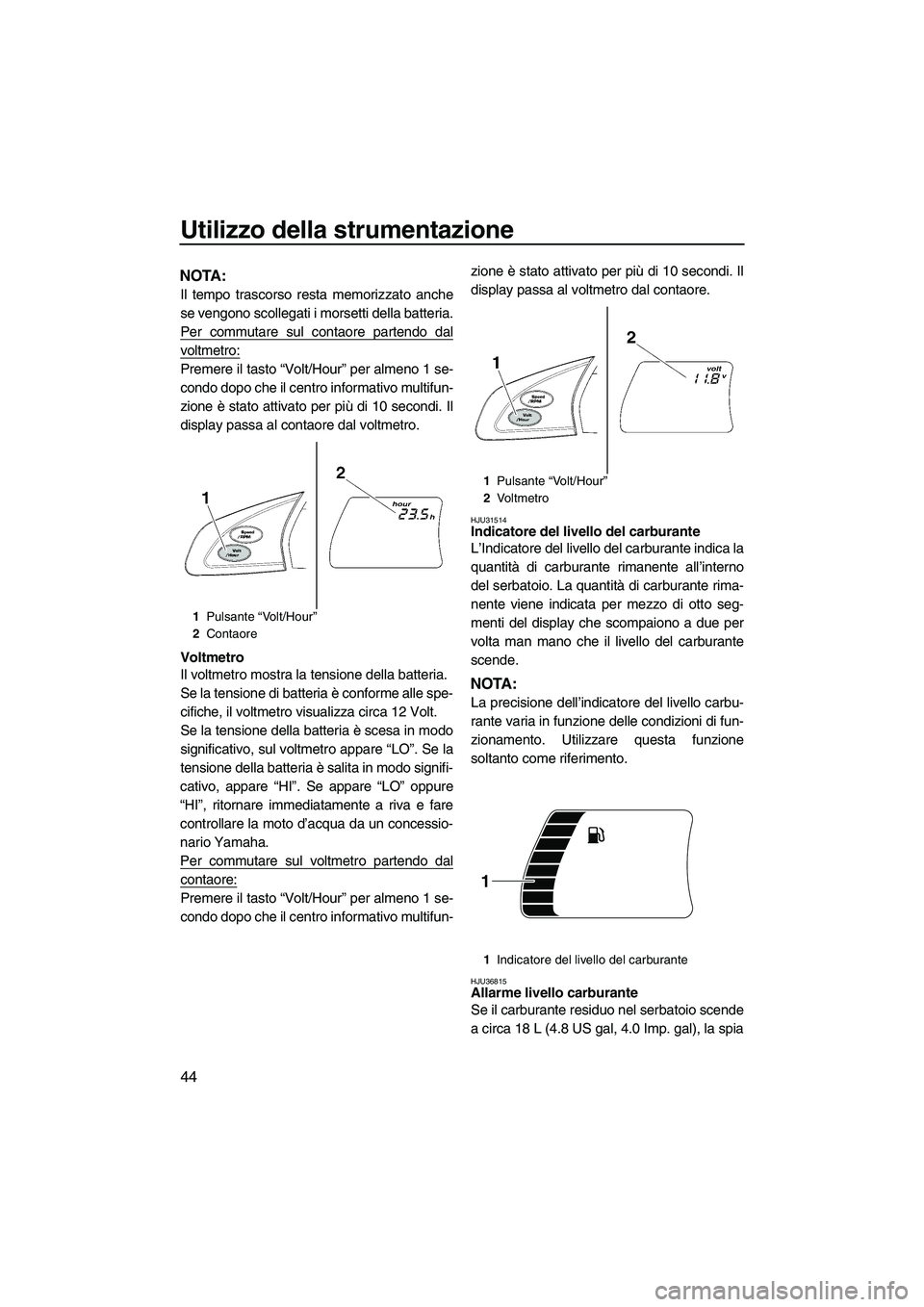

Utilizzo della strumentazione
44
NOTA:
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batteria.
Per commutare sul contaore partendo dal
voltmetro:
Premere il tasto “Volt/Hour” per almeno 1 se-
condo dopo che il centro informativo multifun-
zione è stato attivato per più di 10 secondi. Il
display passa al contaore dal voltmetro.
Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è scesa in modo
significativo, sul voltmetro appare “LO”. Se la
tensione della batteria è salita in modo signifi-
cativo, appare “HI”. Se appare “LO” oppure
“HI”, ritornare immediatamente a riva e fare
controllare la moto d’acqua da un concessio-
nario Yamaha.
Per commutare sul voltmetro partendo dal
contaore:
Premere il tasto “Volt/Hour” per almeno 1 se-
condo dopo che il centro informativo multifun-zione è stato attivato per più di 10 secondi. Il
display passa al voltmetro dal contaore.
HJU31514Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di otto seg-
menti del display che scompaiono a due per
volta man mano che il livello del carburante
scende.
NOTA:
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
HJU36815Allarme livello carburante
Se il carburante residuo nel serbatoio scende
a circa 18 L (4.8 US gal, 4.0 Imp. gal), la spia
1Pulsante “Volt/Hour”
2Contaore
1Pulsante “Volt/Hour”
2Vo l t m e t r o
1Indicatore del livello del carburante
1
UF2H71H0.book Page 44 Tuesday, July 7, 2009 7:45 PM

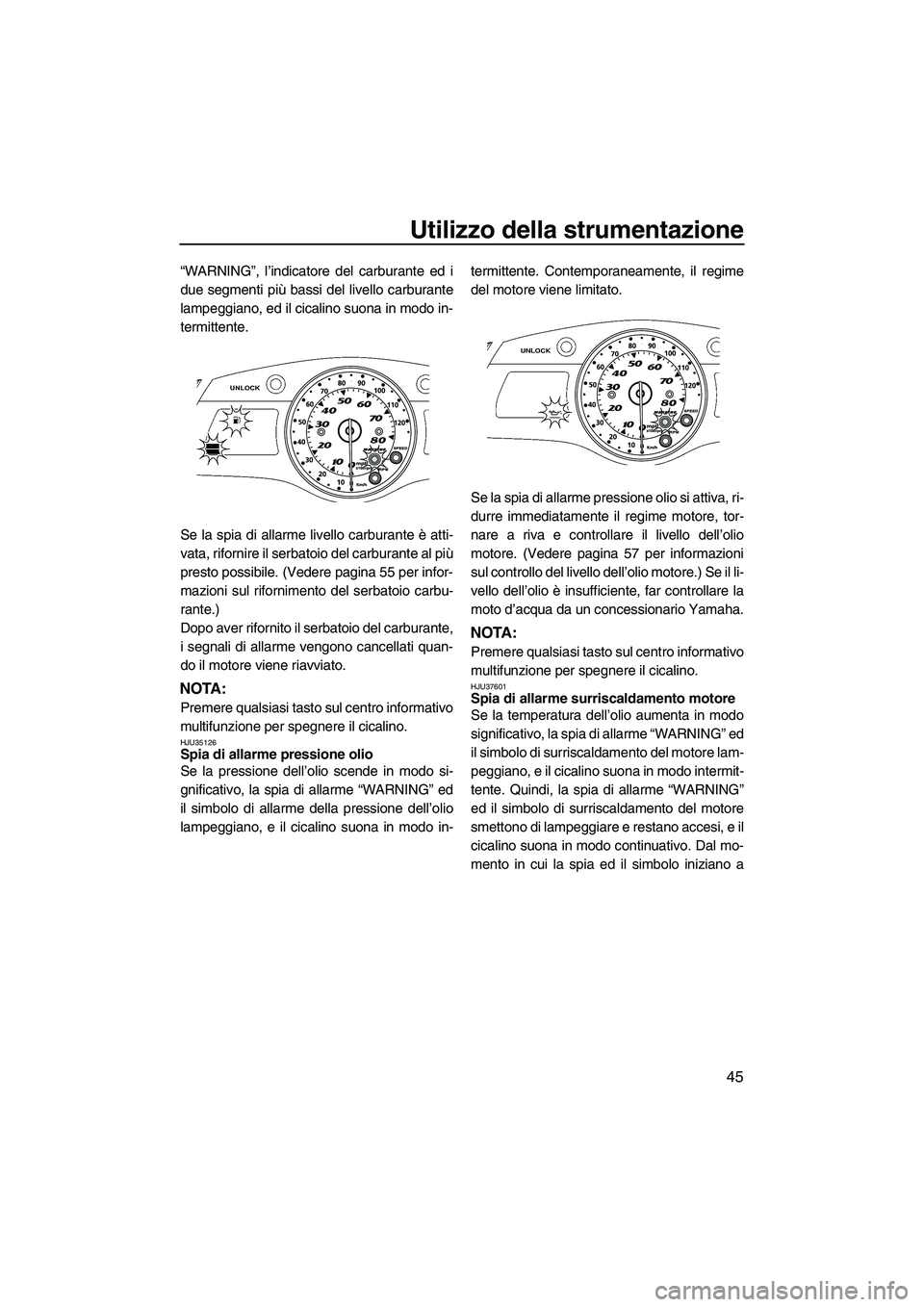

Utilizzo della strumentazione
45
“WARNING”, l’indicatore del carburante ed i
due segmenti più bassi del livello carburante
lampeggiano, ed il cicalino suona in modo in-
termittente.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 55 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburante,
i segnali di allarme vengono cancellati quan-
do il motore viene riavviato.
NOTA:
Premere qualsiasi tasto sul centro informativo
multifunzione per spegnere il cicalino.
HJU35126Spia di allarme pressione olio
Se la pressione dell’olio scende in modo si-
gnificativo, la spia di allarme “WARNING” ed
il simbolo di allarme della pressione dell’olio
lampeggiano, e il cicalino suona in modo in-termittente. Contemporaneamente, il regime
del motore viene limitato.
Se la spia di allarme pressione olio si attiva, ri-
durre immediatamente il regime motore, tor-
nare a riva e controllare il livello dell’olio
motore. (Vedere pagina 57 per informazioni
sul controllo del livello dell’olio motore.) Se il li-
vello dell’olio è insufficiente, far controllare la
moto d’acqua da un concessionario Yamaha.
NOTA:
Premere qualsiasi tasto sul centro informativo
multifunzione per spegnere il cicalino.
HJU37601Spia di allarme surriscaldamento motore
Se la temperatura dell’olio aumenta in modo
significativo, la spia di allarme “WARNING” ed
il simbolo di surriscaldamento del motore lam-
peggiano, e il cicalino suona in modo intermit-
tente. Quindi, la spia di allarme “WARNING”
ed il simbolo di surriscaldamento del motore
smettono di lampeggiare e restano accesi, e il
cicalino suona in modo continuativo. Dal mo-
mento in cui la spia ed il simbolo iniziano a
UF2H71H0.book Page 45 Tuesday, July 7, 2009 7:45 PM

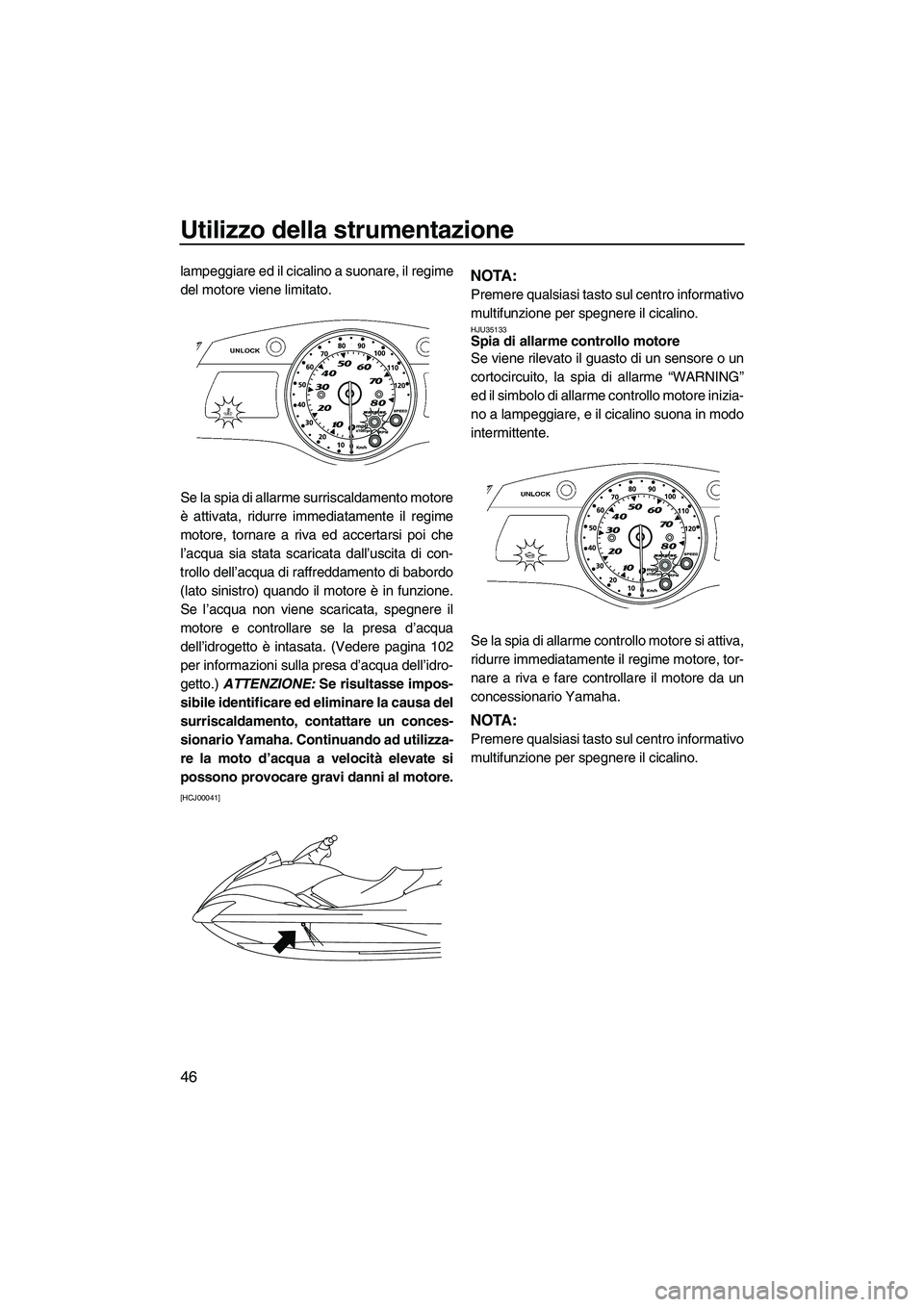

Utilizzo della strumentazione
46
lampeggiare ed il cicalino a suonare, il regime
del motore viene limitato.
Se la spia di allarme surriscaldamento motore
è attivata, ridurre immediatamente il regime
motore, tornare a riva ed accertarsi poi che
l’acqua sia stata scaricata dall’uscita di con-
trollo dell’acqua di raffreddamento di babordo
(lato sinistro) quando il motore è in funzione.
Se l’acqua non viene scaricata, spegnere il
motore e controllare se la presa d’acqua
dell’idrogetto è intasata. (Vedere pagina 102
per informazioni sulla presa d’acqua dell’idro-
getto.) ATTENZIONE: Se risultasse impos-
sibile identificare ed eliminare la causa del
surriscaldamento, contattare un conces-
sionario Yamaha. Continuando ad utilizza-
re la moto d’acqua a velocità elevate si
possono provocare gravi danni al motore.
[HCJ00041]
NOTA:
Premere qualsiasi tasto sul centro informativo
multifunzione per spegnere il cicalino.
HJU35133Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, la spia di allarme “WARNING”
ed il simbolo di allarme controllo motore inizia-
no a lampeggiare, e il cicalino suona in modo
intermittente.
Se la spia di allarme controllo motore si attiva,
ridurre immediatamente il regime motore, tor-
nare a riva e fare controllare il motore da un
concessionario Yamaha.
NOTA:
Premere qualsiasi tasto sul centro informativo
multifunzione per spegnere il cicalino.
UF2H71H0.book Page 46 Tuesday, July 7, 2009 7:45 PM

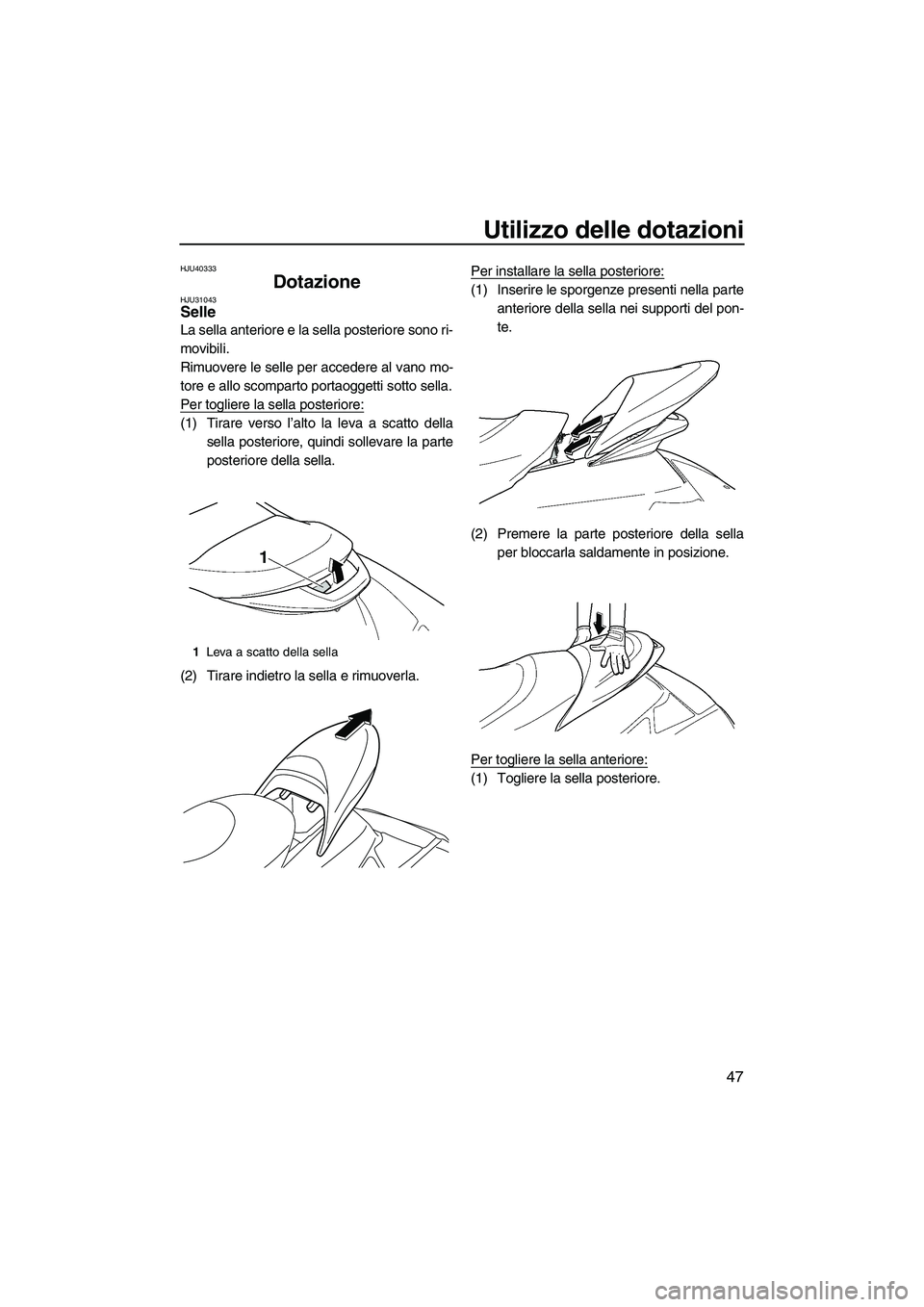

Utilizzo delle dotazioni
47
HJU40333
Dotazione HJU31043Selle
La sella anteriore e la sella posteriore sono ri-
movibili.
Rimuovere le selle per accedere al vano mo-
tore e allo scomparto portaoggetti sotto sella.
Per togliere la sella posteriore:
(1) Tirare verso l’alto la leva a scatto della
sella posteriore, quindi sollevare la parte
posteriore della sella.
(2) Tirare indietro la sella e rimuoverla.Per installare la sella posteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del pon-
te.
(2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
1Leva a scatto della sella
UF2H71H0.book Page 47 Tuesday, July 7, 2009 7:45 PM

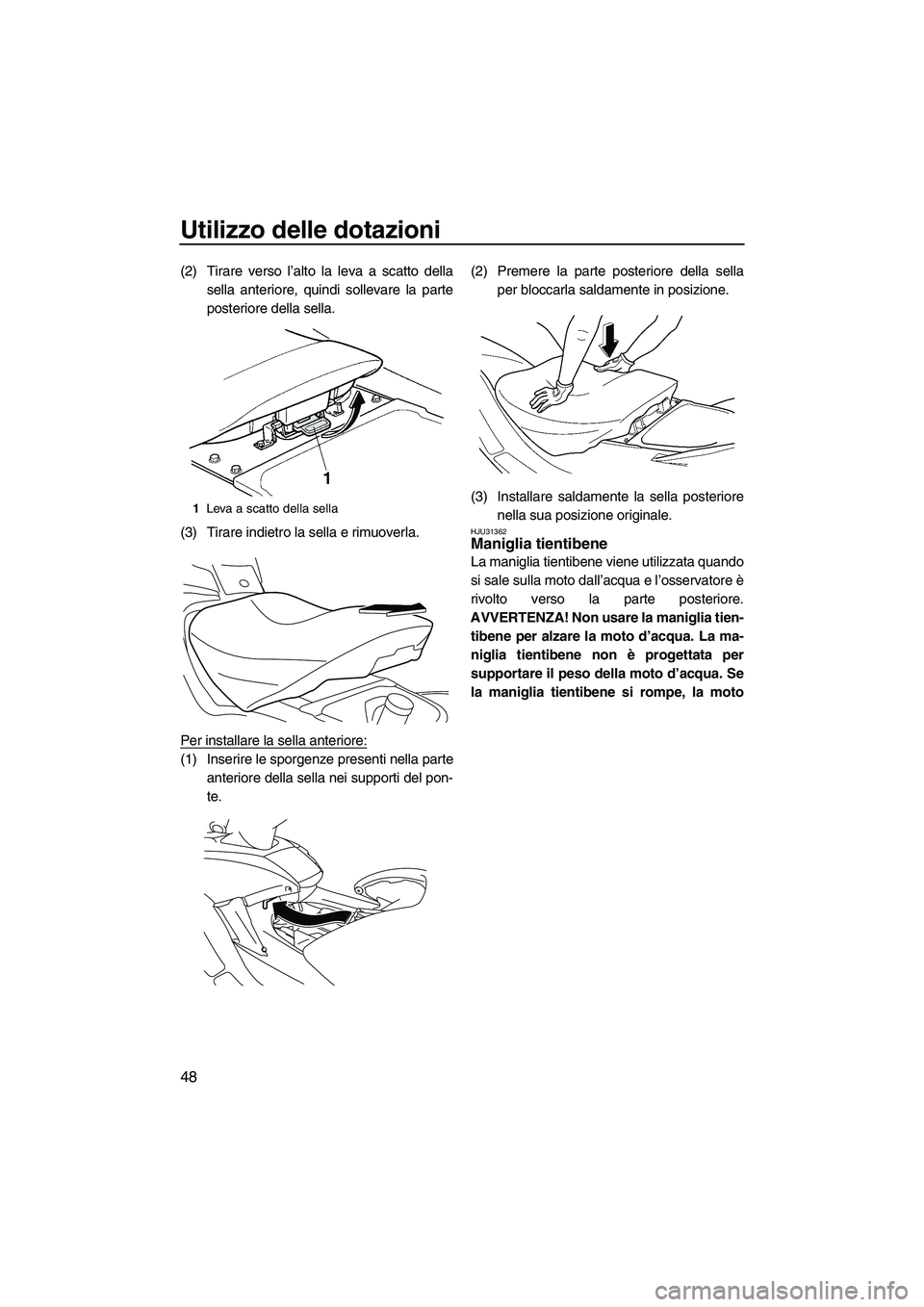

Utilizzo delle dotazioni
48
(2) Tirare verso l’alto la leva a scatto della
sella anteriore, quindi sollevare la parte
posteriore della sella.
(3) Tirare indietro la sella e rimuoverla.
Per installare la sella anteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del pon-
te.(2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
(3) Installare saldamente la sella posteriore
nella sua posizione originale.
HJU31362Maniglia tientibene
La maniglia tientibene viene utilizzata quando
si sale sulla moto dall’acqua e l’osservatore è
rivolto verso la parte posteriore.
AVVERTENZA! Non usare la maniglia tien-
tibene per alzare la moto d’acqua. La ma-
niglia tientibene non è progettata per
supportare il peso della moto d’acqua. Se
la maniglia tientibene si rompe, la moto
1Leva a scatto della sella
UF2H71H0.book Page 48 Tuesday, July 7, 2009 7:45 PM

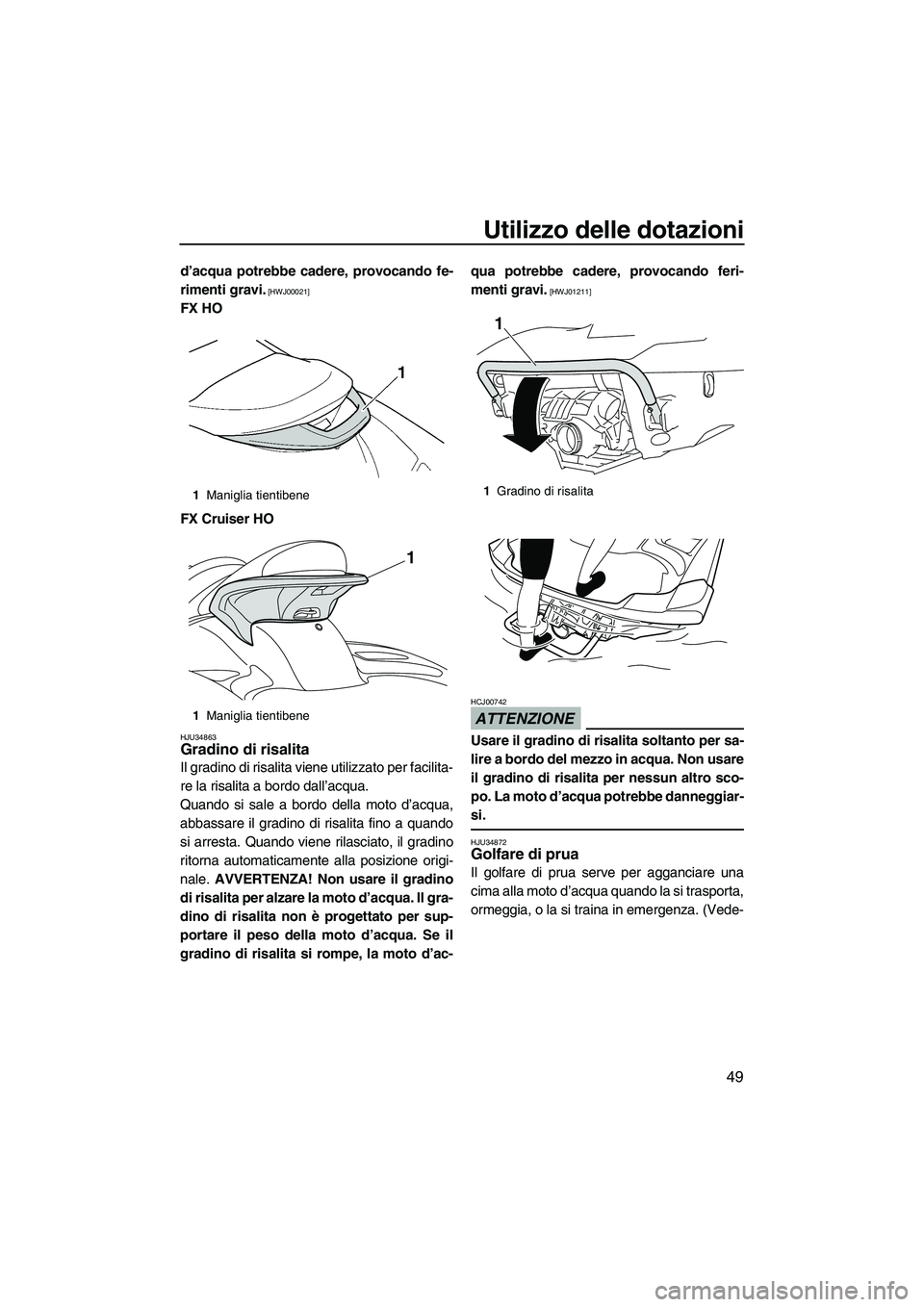

Utilizzo delle dotazioni
49
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00021]
FX HO
FX Cruiser HO
HJU34863Gradino di risalita
Il gradino di risalita viene utilizzato per facilita-
re la risalita a bordo dall’acqua.
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradino
ritorna automaticamente alla posizione origi-
nale. AVVERTENZA! Non usare il gradino
di risalita per alzare la moto d’acqua. Il gra-
dino di risalita non è progettato per sup-
portare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac-qua potrebbe cadere, provocando feri-
menti gravi.
[HWJ01211]
ATTENZIONE
HCJ00742
Usare il gradino di risalita soltanto per sa-
lire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro sco-
po. La moto d’acqua potrebbe danneggiar-
si.
HJU34872Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si trasporta,
ormeggia, o la si traina in emergenza. (Vede-
1Maniglia tientibene
1Maniglia tientibene
1
1Gradino di risalita
1
UF2H71H0.book Page 49 Tuesday, July 7, 2009 7:45 PM

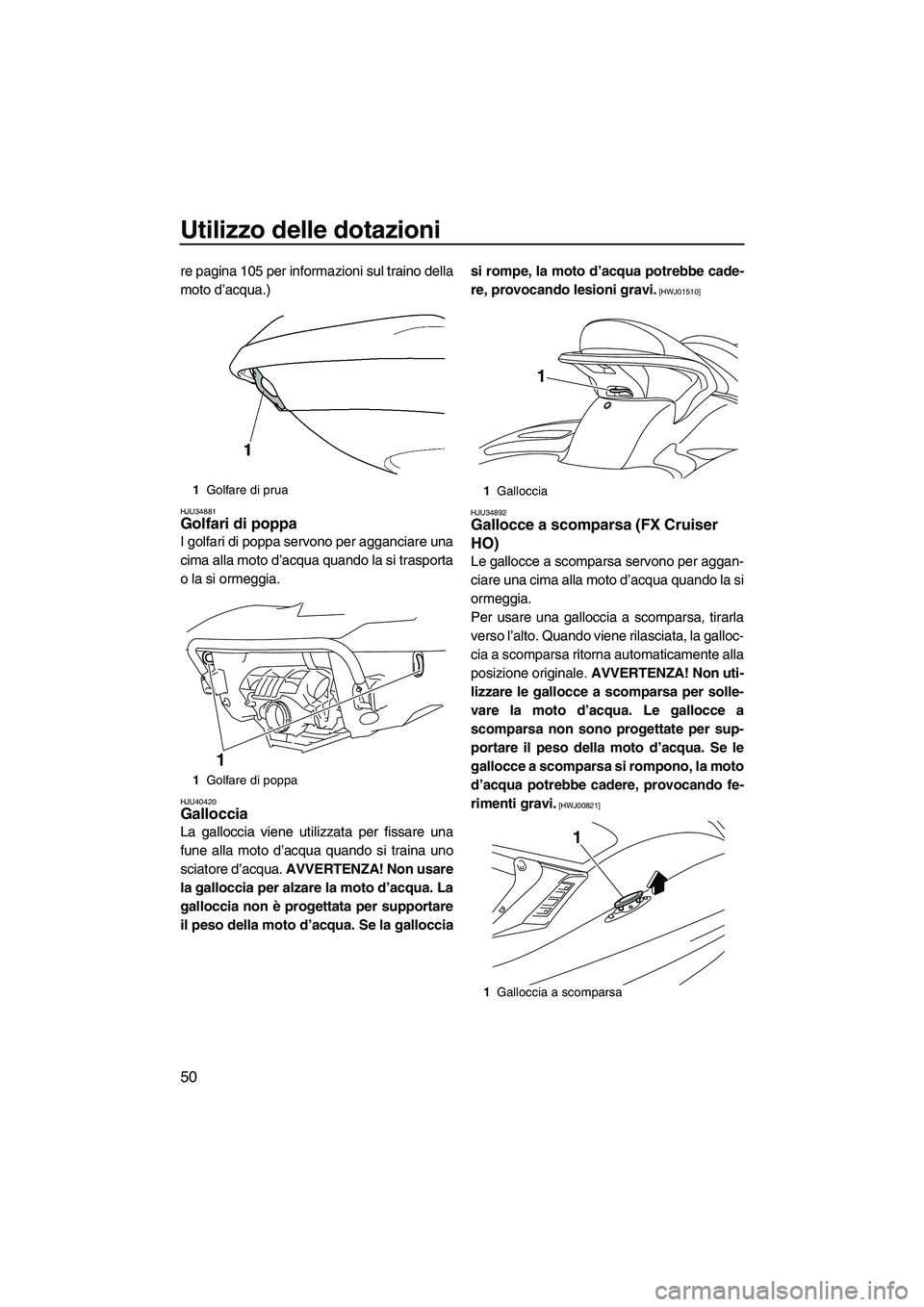

Utilizzo delle dotazioni
50
re pagina 105 per informazioni sul traino della
moto d’acqua.)
HJU34881Golfari di poppa
I golfari di poppa servono per agganciare una
cima alla moto d’acqua quando la si trasporta
o la si ormeggia.
HJU40420Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina uno
sciatore d’acqua. AVVERTENZA! Non usare
la galloccia per alzare la moto d’acqua. La
galloccia non è progettata per supportare
il peso della moto d’acqua. Se la gallocciasi rompe, la moto d’acqua potrebbe cade-
re, provocando lesioni gravi.
[HWJ01510]
HJU34892
Gallocce a scomparsa (FX Cruiser
HO)
Le gallocce a scomparsa servono per aggan-
ciare una cima alla moto d’acqua quando la si
ormeggia.
Per usare una galloccia a scomparsa, tirarla
verso l’alto. Quando viene rilasciata, la galloc-
cia a scomparsa ritorna automaticamente alla
posizione originale. AVVERTENZA! Non uti-
lizzare le gallocce a scomparsa per solle-
vare la moto d’acqua. Le gallocce a
scomparsa non sono progettate per sup-
portare il peso della moto d’acqua. Se le
gallocce a scomparsa si rompono, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00821]
1Golfare di prua
1Golfare di poppa
1
1Galloccia
1Galloccia a scomparsa
1
1
UF2H71H0.book Page 50 Tuesday, July 7, 2009 7:45 PM

Utilizzo delle dotazioni
51

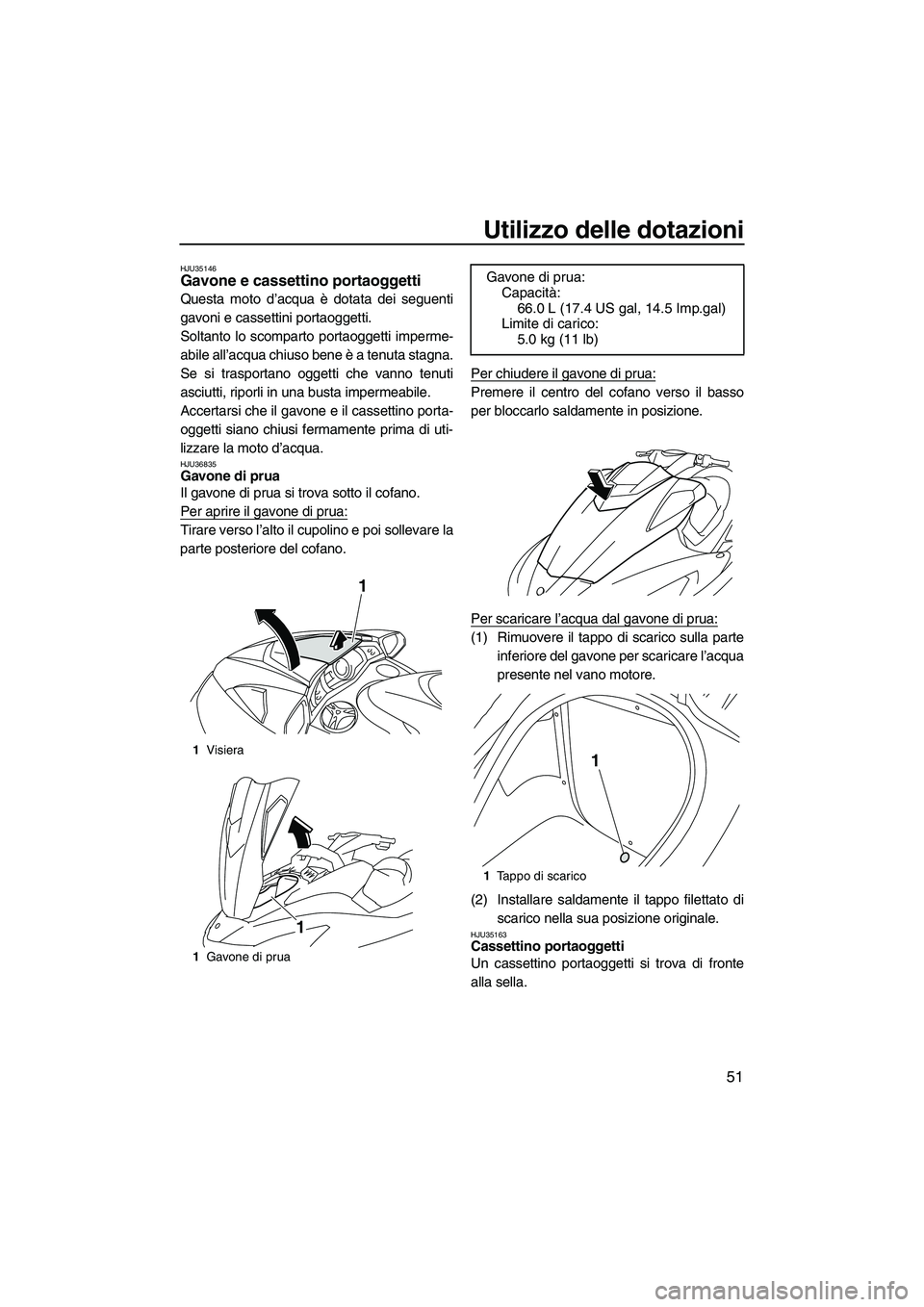

HJU35146Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Soltanto lo scomparto portaoggetti imperme-
abile all’acqua chiuso bene è a tenuta stagna.
Se si trasportano oggetti che vanno tenuti
asciutti, riporli in una busta impermeabile.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.
HJU36835Gavone di prua
Il gavone di prua si trova sotto il cofano.
Per aprire il gavone di prua:
Tirare verso l’alto il cupolino e poi sollevare la
parte posteriore del cofano.Per chiudere il gavone di prua:
Premere il centro del cofano verso il basso
per bloccarlo saldamente in posizione.
Per scaricare l’acqua dal gavone di prua:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del gavone per scaricare l’acqua
presente nel vano motore.
(2) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
HJU35163Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
1Visiera
1Gavone di prua
1
1
Gavone di prua:
Capacità:
66.0 L (17.4 US gal, 14.5 Imp.gal)
Limite di carico:
5.0 kg (11 lb)
1Tappo di scarico
1
UF2H71H0.book Page 51 Tuesday, July 7, 2009 7:45 PM

Utilizzo delle dotazioni
52

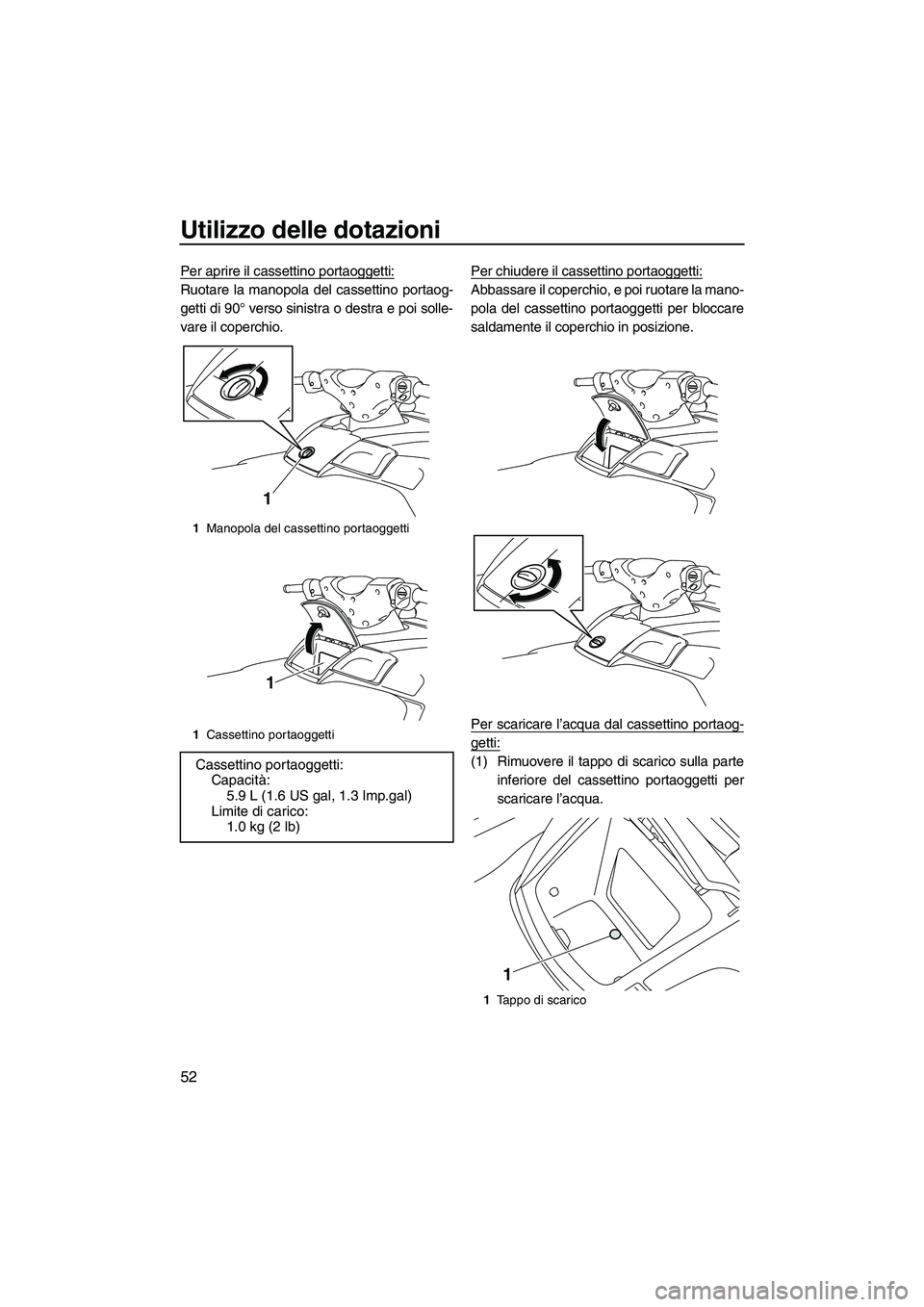

Per aprire il cassettino portaoggetti:
Ruotare la manopola del cassettino portaog-
getti di 90° verso sinistra o destra e poi solle-
vare il coperchio.Per chiudere il cassettino portaoggetti:Abbassare il coperchio, e poi ruotare la mano-
pola del cassettino portaoggetti per bloccare
saldamente il coperchio in posizione.
Per scaricare l’acqua dal cassettino portaog-
getti:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del cassettino portaoggetti per
scaricare l’acqua.
1Manopola del cassettino portaoggetti
1Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:
5.9 L (1.6 US gal, 1.3 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
1Tappo di scarico
1
UF2H71H0.book Page 52 Tuesday, July 7, 2009 7:45 PM
