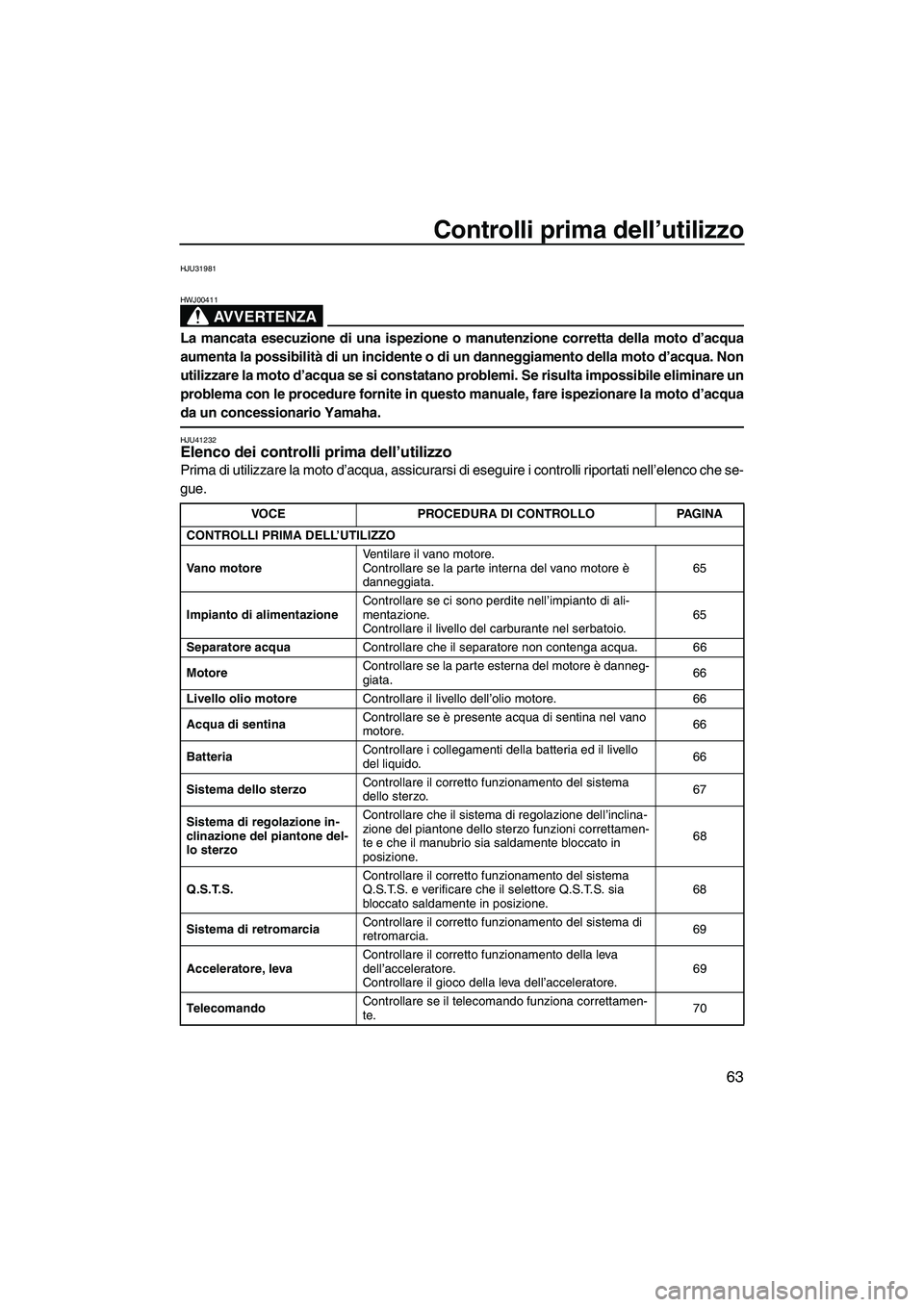

Controlli prima dell’utilizzo
63
HJU31981
AVVERTENZA
HWJ00411
La mancata esecuzione di una ispezione o manutenzione corretta della moto d’acqua
aumenta la possibilità di un incidente o di un danneggiamento della moto d’acqua. Non
utilizzare la moto d’acqua se si constatano problemi. Se risulta impossibile eliminare un
problema con le procedure fornite in questo manuale, fare ispezionare la moto d’acqua
da un concessionario Yamaha.
HJU41232Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, assicurarsi di eseguire i controlli riportati nell’elenco che se-
gue.
VOCE PROCEDURA DI CONTROLLO PAGINA
CONTROLLI PRIMA DELL’UTILIZZO
Vano motoreVentilare il vano motore.
Controllare se la parte interna del vano motore è
danneggiata.65
Impianto di alimentazioneControllare se ci sono perdite nell’impianto di ali-
mentazione.
Controllare il livello del carburante nel serbatoio.65
Separatore acquaControllare che il separatore non contenga acqua. 66
MotoreControllare se la parte esterna del motore è danneg-
giata.66
Livello olio motoreControllare il livello dell’olio motore. 66
Acqua di sentinaControllare se è presente acqua di sentina nel vano
motore.66
BatteriaControllare i collegamenti della batteria ed il livello
del liquido.66
Sistema dello sterzoControllare il corretto funzionamento del sistema
dello sterzo.67
Sistema di regolazione in-
clinazione del piantone del-
lo sterzoControllare che il sistema di regolazione dell’inclina-
zione del piantone dello sterzo funzioni correttamen-
te e che il manubrio sia saldamente bloccato in
posizione.68
Q.S.T.S.Controllare il corretto funzionamento del sistema
Q.S.T.S. e verificare che il selettore Q.S.T.S. sia
bloccato saldamente in posizione.68
Sistema di retromarciaControllare il corretto funzionamento del sistema di
retromarcia.69
Acceleratore, levaControllare il corretto funzionamento della leva
dell’acceleratore.
Controllare il gioco della leva dell’acceleratore.69
TelecomandoControllare se il telecomando funziona correttamen-
te.70

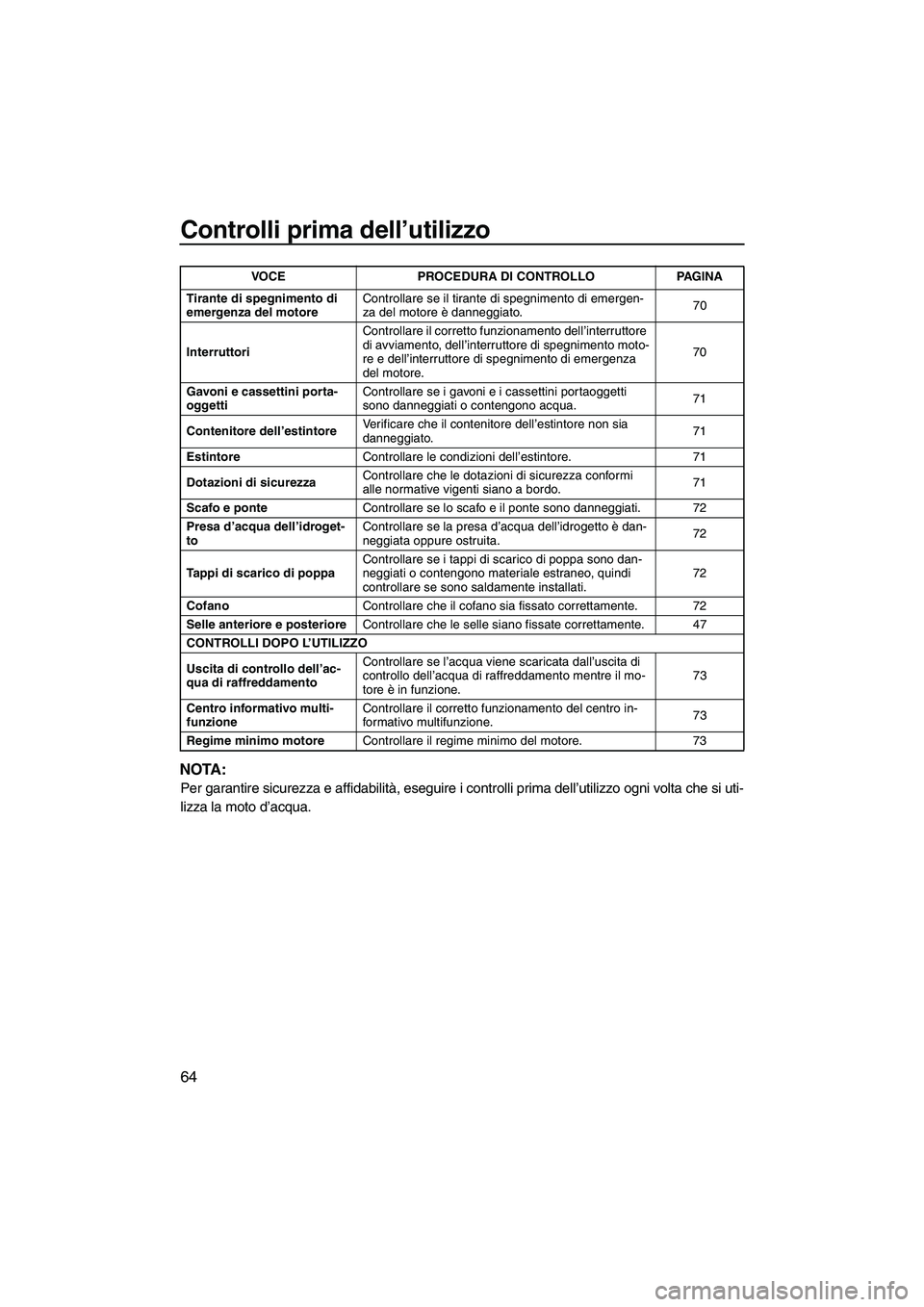

UF2H71H0.book Page 63 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
64
NOTA:
Per garantire sicurezza e affidabilità, eseguire i controlli prima dell’utilizzo ogni volta che si uti-
lizza la moto d’acqua.
Tirante di spegnimento di
emergenza del motoreControllare se il tirante di spegnimento di emergen-
za del motore è danneggiato.70
InterruttoriControllare il corretto funzionamento dell’interruttore
di avviamento, dell’interruttore di spegnimento moto-
re e dell’interruttore di spegnimento di emergenza
del motore.70
Gavoni e cassettini porta-
oggettiControllare se i gavoni e i cassettini portaoggetti
sono danneggiati o contengono acqua.71
Contenitore dell’estintoreVerificare che il contenitore dell’estintore non sia
danneggiato.71
EstintoreControllare le condizioni dell’estintore. 71
Dotazioni di sicurezzaControllare che le dotazioni di sicurezza conformi
alle normative vigenti siano a bordo.71
Scafo e ponteControllare se lo scafo e il ponte sono danneggiati. 72
Presa d’acqua dell’idroget-
toControllare se la presa d’acqua dell’idrogetto è dan-
neggiata oppure ostruita.72
Tappi di scarico di poppaControllare se i tappi di scarico di poppa sono dan-
neggiati o contengono materiale estraneo, quindi
controllare se sono saldamente installati.72
CofanoControllare che il cofano sia fissato correttamente. 72
Selle anteriore e posterioreControllare che le selle siano fissate correttamente. 47
CONTROLLI DOPO L’UTILIZZO
Uscita di controllo dell’ac-
qua di raffreddamentoControllare se l’acqua viene scaricata dall’uscita di
controllo dell’acqua di raffreddamento mentre il mo-
tore è in funzione.73
Centro informativo multi-
funzioneControllare il corretto funzionamento del centro in-
formativo multifunzione.73
Regime minimo motoreControllare il regime minimo del motore. 73 VOCE PROCEDURA DI CONTROLLO PAGINA
UF2H71H0.book Page 64 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
65

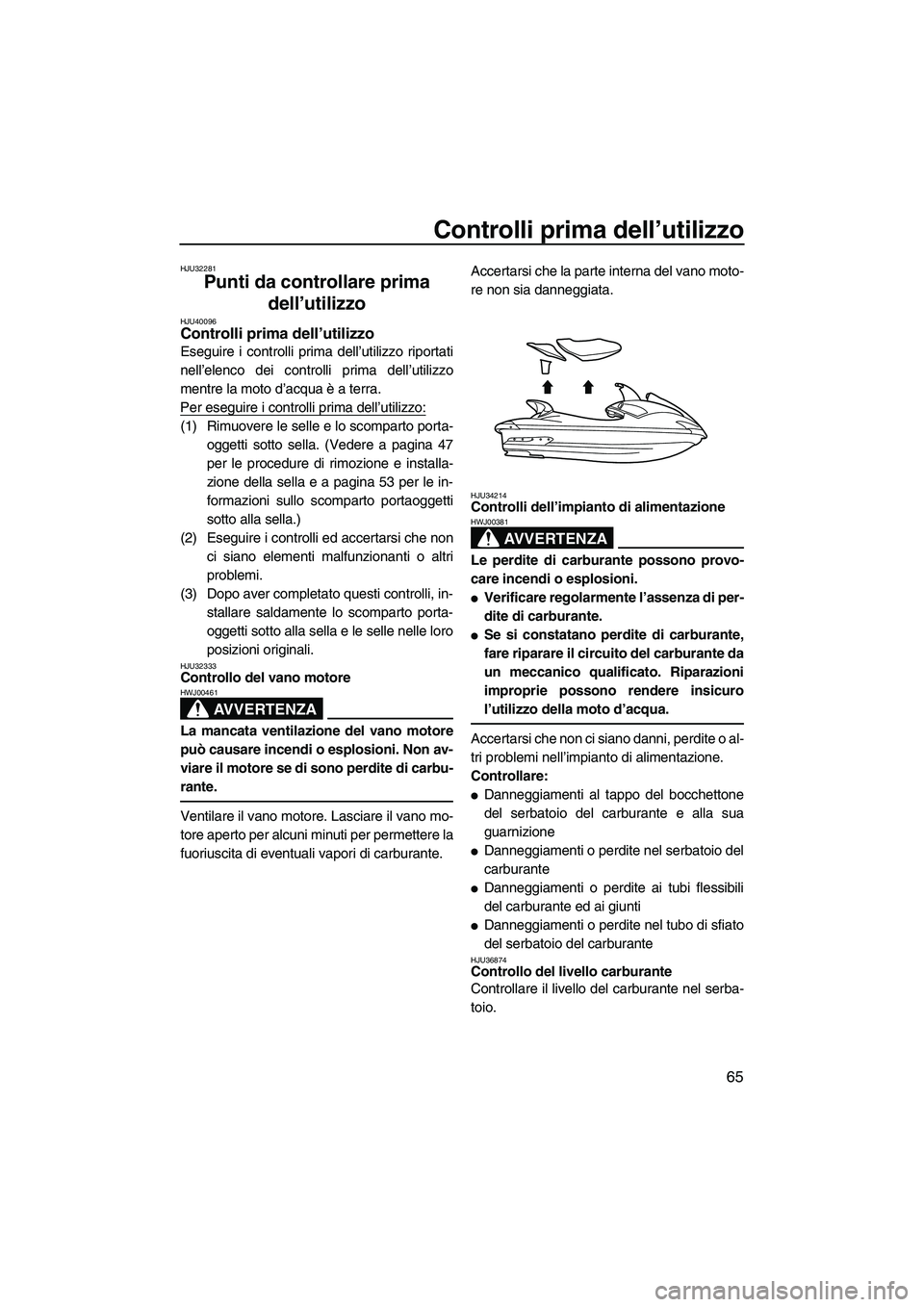

HJU32281
Punti da controllare prima
dell’utilizzo
HJU40096Controlli prima dell’utilizzo
Eseguire i controlli prima dell’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è a terra.
Per eseguire i controlli prima dell’utilizzo:
(1) Rimuovere le selle e lo scomparto porta-
oggetti sotto sella. (Vedere a pagina 47
per le procedure di rimozione e installa-
zione della sella e a pagina 53 per le in-
formazioni sullo scomparto portaoggetti
sotto alla sella.)
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
(3) Dopo aver completato questi controlli, in-
stallare saldamente lo scomparto porta-
oggetti sotto alla sella e le selle nelle loro
posizioni originali.
HJU32333Controllo del vano motore
AVVERTENZA
HWJ00461
La mancata ventilazione del vano motore
può causare incendi o esplosioni. Non av-
viare il motore se di sono perdite di carbu-
rante.
Ventilare il vano motore. Lasciare il vano mo-
tore aperto per alcuni minuti per permettere la
fuoriuscita di eventuali vapori di carburante.Accertarsi che la parte interna del vano moto-
re non sia danneggiata.
HJU34214Controlli dell’impianto di alimentazione
AVVERTENZA
HWJ00381
Le perdite di carburante possono provo-
care incendi o esplosioni.

Verificare regolarmente l’assenza di per-
dite di carburante.

Se si constatano perdite di carburante,
fare riparare il circuito del carburante da
un meccanico qualificato. Riparazioni
improprie possono rendere insicuro
l’utilizzo della moto d’acqua.
Accertarsi che non ci siano danni, perdite o al-
tri problemi nell’impianto di alimentazione.
Controllare:

Danneggiamenti al tappo del bocchettone
del serbatoio del carburante e alla sua
guarnizione

Danneggiamenti o perdite nel serbatoio del
carburante

Danneggiamenti o perdite ai tubi flessibili
del carburante ed ai giunti

Danneggiamenti o perdite nel tubo di sfiato
del serbatoio del carburante
HJU36874Controllo del livello carburante
Controllare il livello del carburante nel serba-
toio.
UF2H71H0.book Page 65 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
66

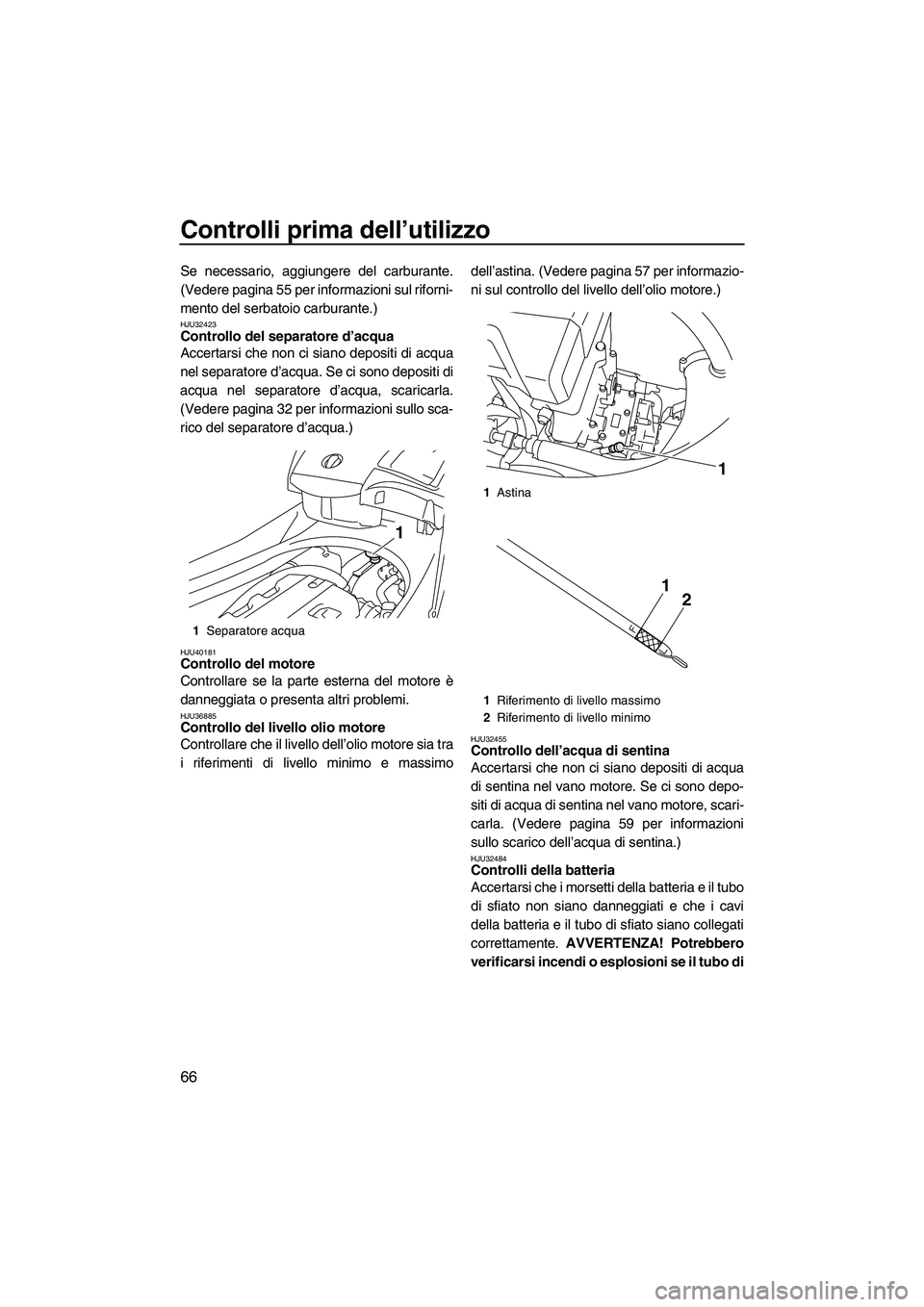

Se necessario, aggiungere del carburante.
(Vedere pagina 55 per informazioni sul riforni-
mento del serbatoio carburante.)
HJU32423Controllo del separatore d’acqua
Accertarsi che non ci siano depositi di acqua
nel separatore d’acqua. Se ci sono depositi di
acqua nel separatore d’acqua, scaricarla.
(Vedere pagina 32 per informazioni sullo sca-
rico del separatore d’acqua.)
HJU40181Controllo del motore
Controllare se la parte esterna del motore è
danneggiata o presenta altri problemi.
HJU36885Controllo del livello olio motore
Controllare che il livello dell’olio motore sia tra
i riferimenti di livello minimo e massimodell’astina. (Vedere pagina 57 per informazio-
ni sul controllo del livello dell’olio motore.)HJU32455Controllo dell’acqua di sentina
Accertarsi che non ci siano depositi di acqua
di sentina nel vano motore. Se ci sono depo-
siti di acqua di sentina nel vano motore, scari-
carla. (Vedere pagina 59 per informazioni
sullo scarico dell’acqua di sentina.)

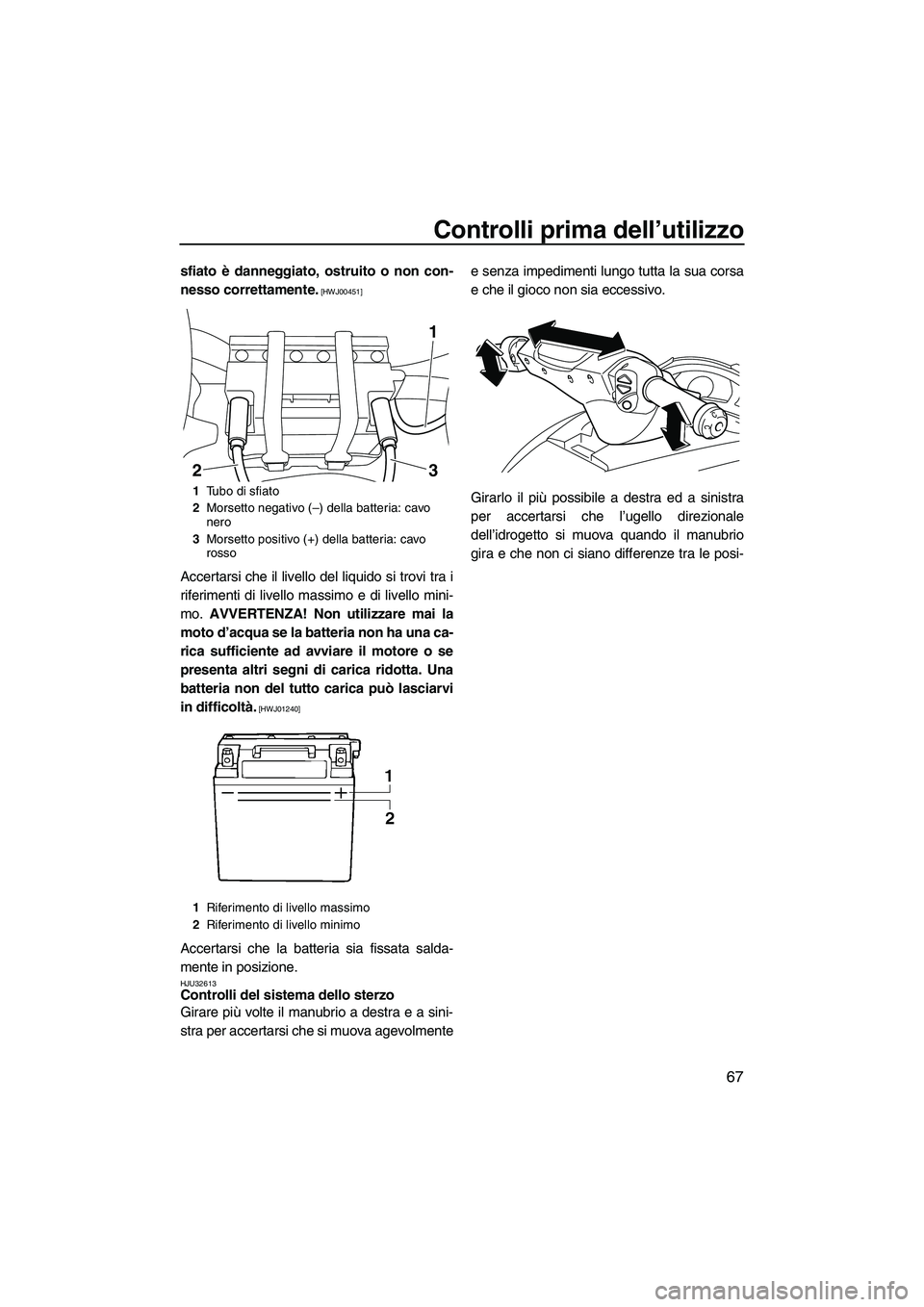

HJU32484Controlli della batteria
Accertarsi che i morsetti della batteria e il tubo
di sfiato non siano danneggiati e che i cavi
della batteria e il tubo di sfiato siano collegati
correttamente. AVVERTENZA! Potrebbero
verificarsi incendi o esplosioni se il tubo di
1Separatore acqua
1
1Astina
1Riferimento di livello massimo
2Riferimento di livello minimo
1
21
UF2H71H0.book Page 66 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
67
sfiato è danneggiato, ostruito o non con-
nesso correttamente.
[HWJ00451]
Accertarsi che il livello del liquido si trovi tra i
riferimenti di livello massimo e di livello mini-
mo. AVVERTENZA! Non utilizzare mai la
moto d’acqua se la batteria non ha una ca-
rica sufficiente ad avviare il motore o se
presenta altri segni di carica ridotta. Una
batteria non del tutto carica può lasciarvi
in difficoltà.
[HWJ01240]
Accertarsi che la batteria sia fissata salda-
mente in posizione.
HJU32613Controlli del sistema dello sterzo
Girare più volte il manubrio a destra e a sini-
stra per accertarsi che si muova agevolmentee senza impedimenti lungo tutta la sua corsa
e che il gioco non sia eccessivo.
Girarlo il più possibile a destra ed a sinistra
per accertarsi che l’ugello direzionale
dell’idrogetto si muova quando il manubrio
gira e che non ci siano differenze tra le posi-
1Tubo di sfiato
2Morsetto negativo (–) della batteria: cavo
nero
3Morsetto positivo (+) della batteria: cavo
rosso
1Riferimento di livello massimo
2Riferimento di livello minimo
23
1
UF2H71H0.book Page 67 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
68

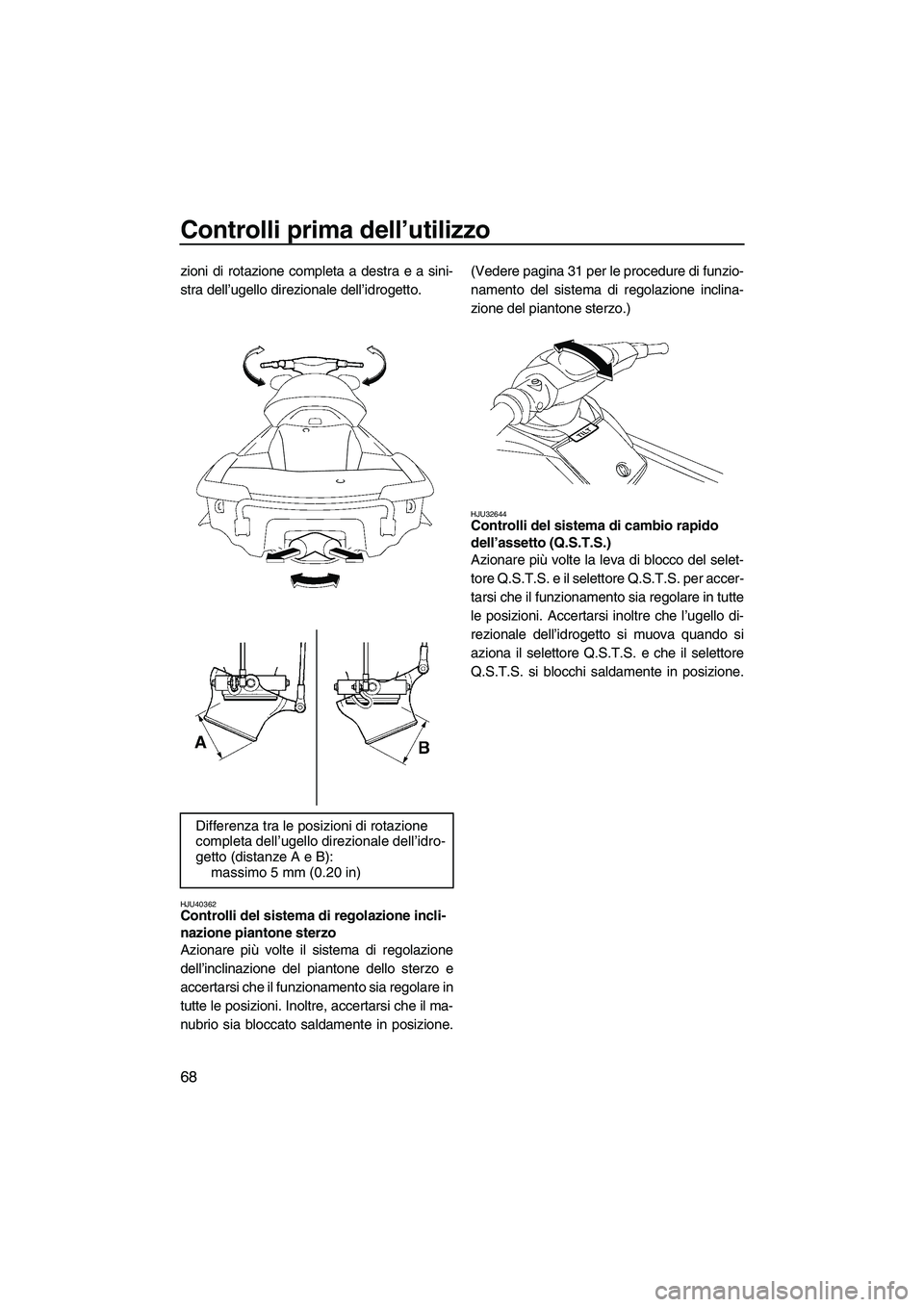

zioni di rotazione completa a destra e a sini-
stra dell’ugello direzionale dell’idrogetto.
HJU40362Controlli del sistema di regolazione incli-
nazione piantone sterzo
Azionare più volte il sistema di regolazione
dell’inclinazione del piantone dello sterzo e
accertarsi che il funzionamento sia regolare in
tutte le posizioni. Inoltre, accertarsi che il ma-
nubrio sia bloccato saldamente in posizione.(Vedere pagina 31 per le procedure di funzio-
namento del sistema di regolazione inclina-
zione del piantone sterzo.)
HJU32644Controlli del sistema di cambio rapido
dell’assetto (Q.S.T.S.)
Azionare più volte la leva di blocco del selet-
tore Q.S.T.S. e il selettore Q.S.T.S. per accer-
tarsi che il funzionamento sia regolare in tutte
le posizioni. Accertarsi inoltre che l’ugello di-
rezionale dell’idrogetto si muova quando si
aziona il selettore Q.S.T.S. e che il selettore
Q.S.T.S. si blocchi saldamente in posizione.
Differenza tra le posizioni di rotazione
completa dell’ugello direzionale dell’idro-
getto (distanze A e B):
massimo 5 mm (0.20 in)
UF2H71H0.book Page 68 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
69

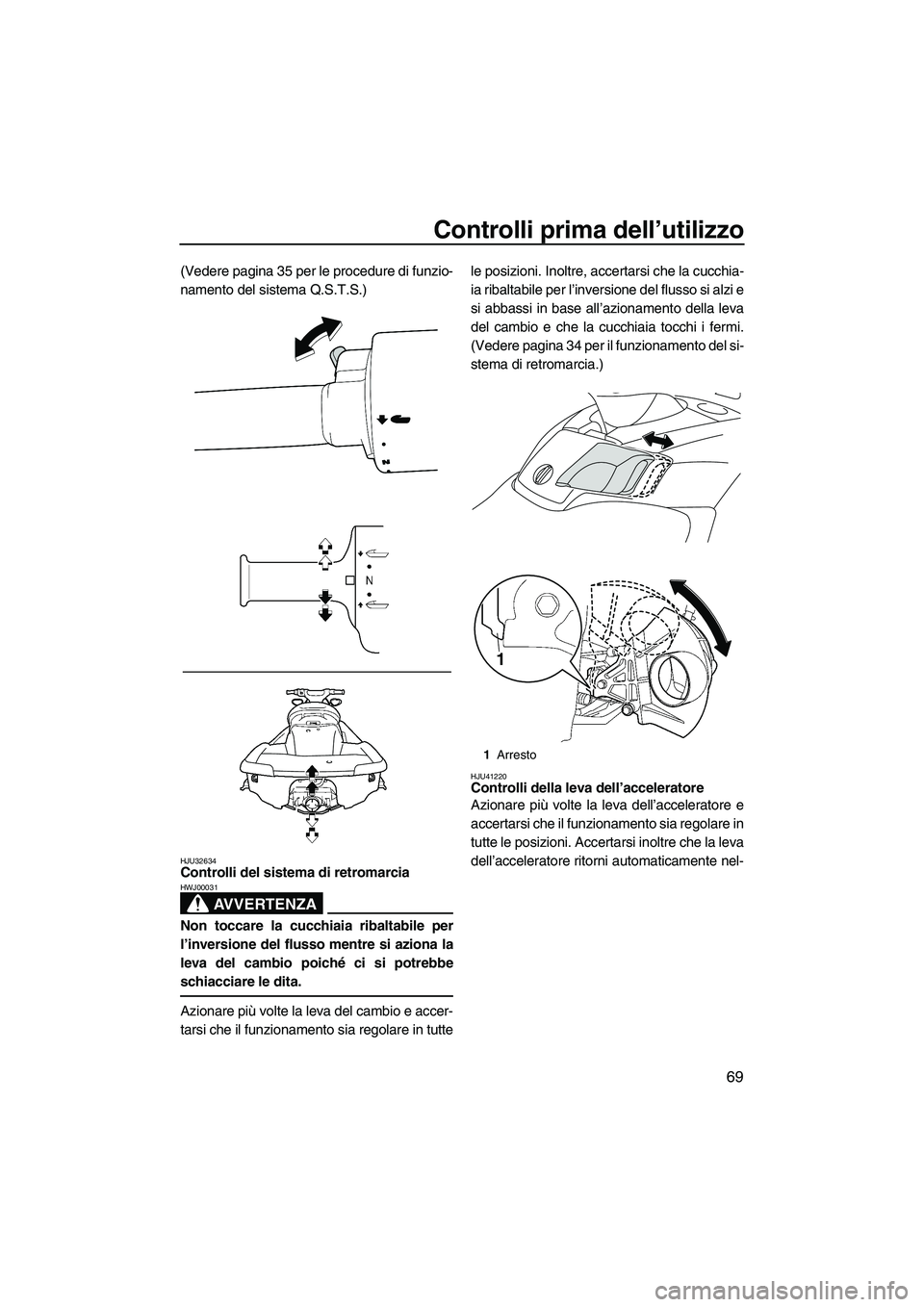

(Vedere pagina 35 per le procedure di funzio-
namento del sistema Q.S.T.S.)
HJU32634Controlli del sistema di retromarcia
AVVERTENZA
HWJ00031
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona la
leva del cambio poiché ci si potrebbe
schiacciare le dita.
Azionare più volte la leva del cambio e accer-
tarsi che il funzionamento sia regolare in tuttele posizioni. Inoltre, accertarsi che la cucchia-
ia ribaltabile per l’inversione del flusso si alzi e
si abbassi in base all’azionamento della leva
del cambio e che la cucchiaia tocchi i fermi.
(Vedere pagina 34 per il funzionamento del si-
stema di retromarcia.)
HJU41220Controlli della leva dell’acceleratore
Azionare più volte la leva dell’acceleratore e
accertarsi che il funzionamento sia regolare in
tutte le posizioni. Accertarsi inoltre che la leva
dell’acceleratore ritorni automaticamente nel-
1Arresto
1
UF2H71H0.book Page 69 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
70

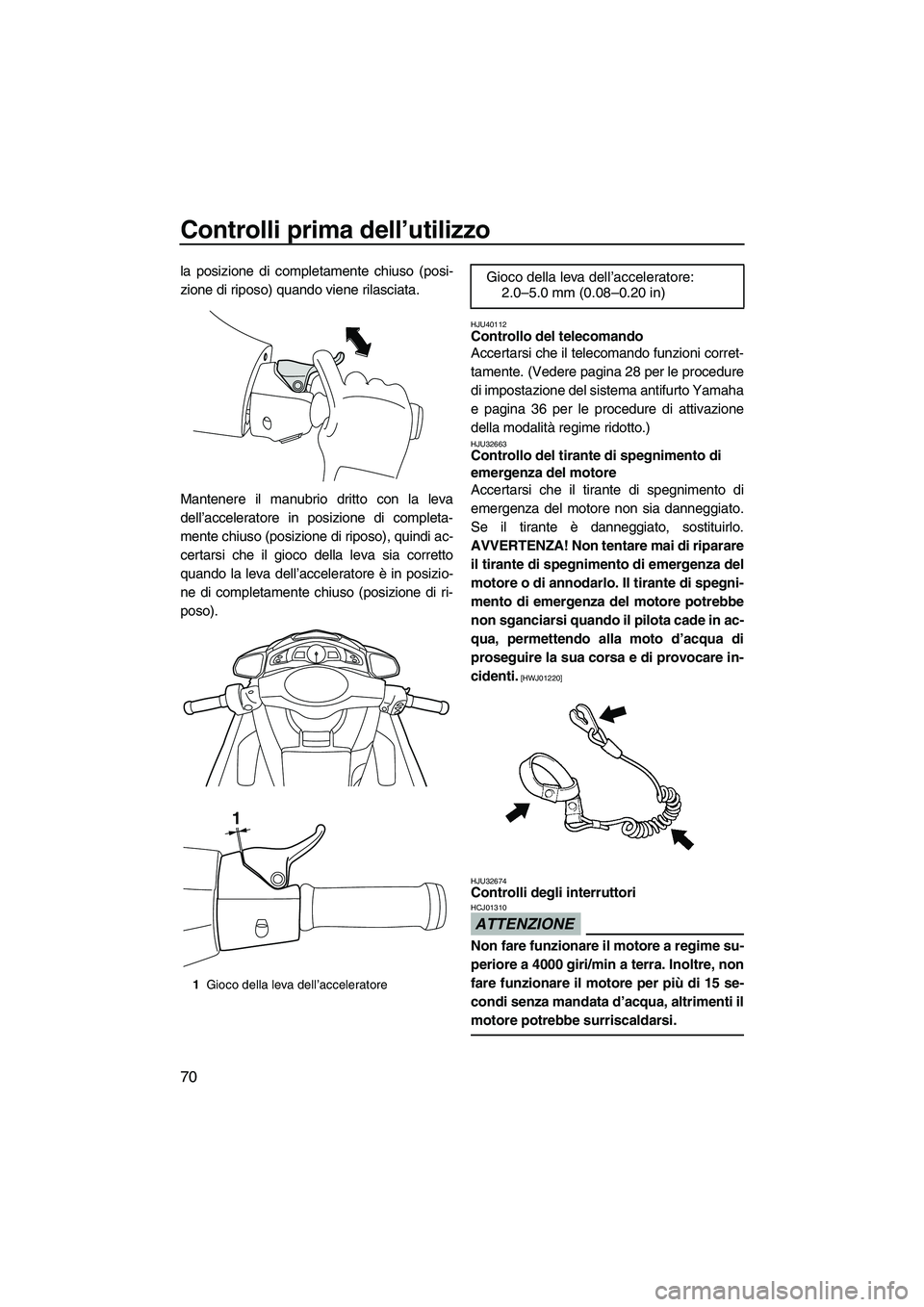

la posizione di completamente chiuso (posi-
zione di riposo) quando viene rilasciata.
Mantenere il manubrio dritto con la leva
dell’acceleratore in posizione di completa-
mente chiuso (posizione di riposo), quindi ac-
certarsi che il gioco della leva sia corretto
quando la leva dell’acceleratore è in posizio-
ne di completamente chiuso (posizione di ri-
poso).
HJU40112Controllo del telecomando
Accertarsi che il telecomando funzioni corret-
tamente. (Vedere pagina 28 per le procedure
di impostazione del sistema antifurto Yamaha
e pagina 36 per le procedure di attivazione
della modalità regime ridotto.)
HJU32663Controllo del tirante di spegnimento di
emergenza del motore
Accertarsi che il tirante di spegnimento di
emergenza del motore non sia danneggiato.
Se il tirante è danneggiato, sostituirlo.
AVVERTENZA! Non tentare mai di riparare
il tirante di spegnimento di emergenza del
motore o di annodarlo. Il tirante di spegni-
mento di emergenza del motore potrebbe
non sganciarsi quando il pilota cade in ac-
qua, permettendo alla moto d’acqua di
proseguire la sua corsa e di provocare in-
cidenti.
[HWJ01220]
HJU32674
Controlli degli interruttori
ATTENZIONE
HCJ01310
Non fare funzionare il motore a regime su-
periore a 4000 giri/min a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
1Gioco della leva dell’acceleratore
1
Gioco della leva dell’acceleratore:
2.0–5.0 mm (0.08–0.20 in)
UF2H71H0.book Page 70 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
71

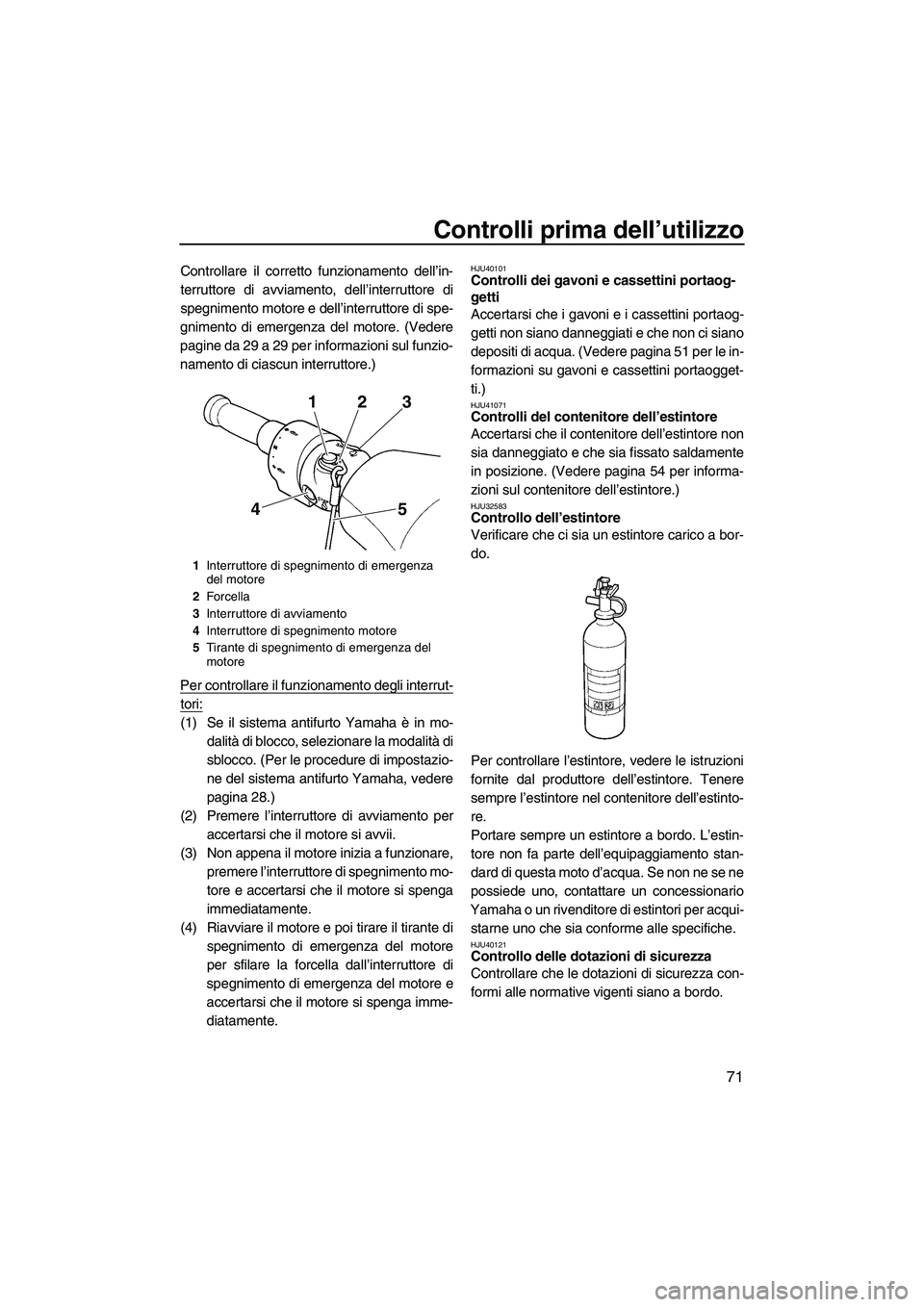

Controllare il corretto funzionamento dell’in-
terruttore di avviamento, dell’interruttore di
spegnimento motore e dell’interruttore di spe-
gnimento di emergenza del motore. (Vedere
pagine da 29 a 29 per informazioni sul funzio-
namento di ciascun interruttore.)
Per controllare il funzionamento degli interrut-
tori:
(1) Se il sistema antifurto Yamaha è in mo-
dalità di blocco, selezionare la modalità di
sblocco. (Per le procedure di impostazio-
ne del sistema antifurto Yamaha, vedere
pagina 28.)
(2) Premere l’interruttore di avviamento per
accertarsi che il motore si avvii.
(3) Non appena il motore inizia a funzionare,
premere l’interruttore di spegnimento mo-
tore e accertarsi che il motore si spenga
immediatamente.
(4) Riavviare il motore e poi tirare il tirante di
spegnimento di emergenza del motore
per sfilare la forcella dall’interruttore di
spegnimento di emergenza del motore e
accertarsi che il motore si spenga imme-
diatamente.
HJU40101Controlli dei gavoni e cassettini portaog-
getti
Accertarsi che i gavoni e i cassettini portaog-
getti non siano danneggiati e che non ci siano
depositi di acqua. (Vedere pagina 51 per le in-
formazioni su gavoni e cassettini portaogget-
ti.)
HJU41071Controlli del contenitore dell’estintore
Accertarsi che il contenitore dell’estintore non
sia danneggiato e che sia fissato saldamente
in posizione. (Vedere pagina 54 per informa-
zioni sul contenitore dell’estintore.)
HJU32583Controllo dell’estintore
Verificare che ci sia un estintore carico a bor-
do.
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore nel contenitore dell’estinto-
re.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se ne
possiede uno, contattare un concessionario
Yamaha o un rivenditore di estintori per acqui-
starne uno che sia conforme alle specifiche.
HJU40121Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza con-
formi alle normative vigenti siano a bordo.
1Interruttore di spegnimento di emergenza
del motore
2Forcella
3Interruttore di avviamento
4Interruttore di spegnimento motore
5Tirante di spegnimento di emergenza del
motore
23 1
5 4
UF2H71H0.book Page 71 Tuesday, July 7, 2009 7:45 PM

Controlli prima dell’utilizzo
72

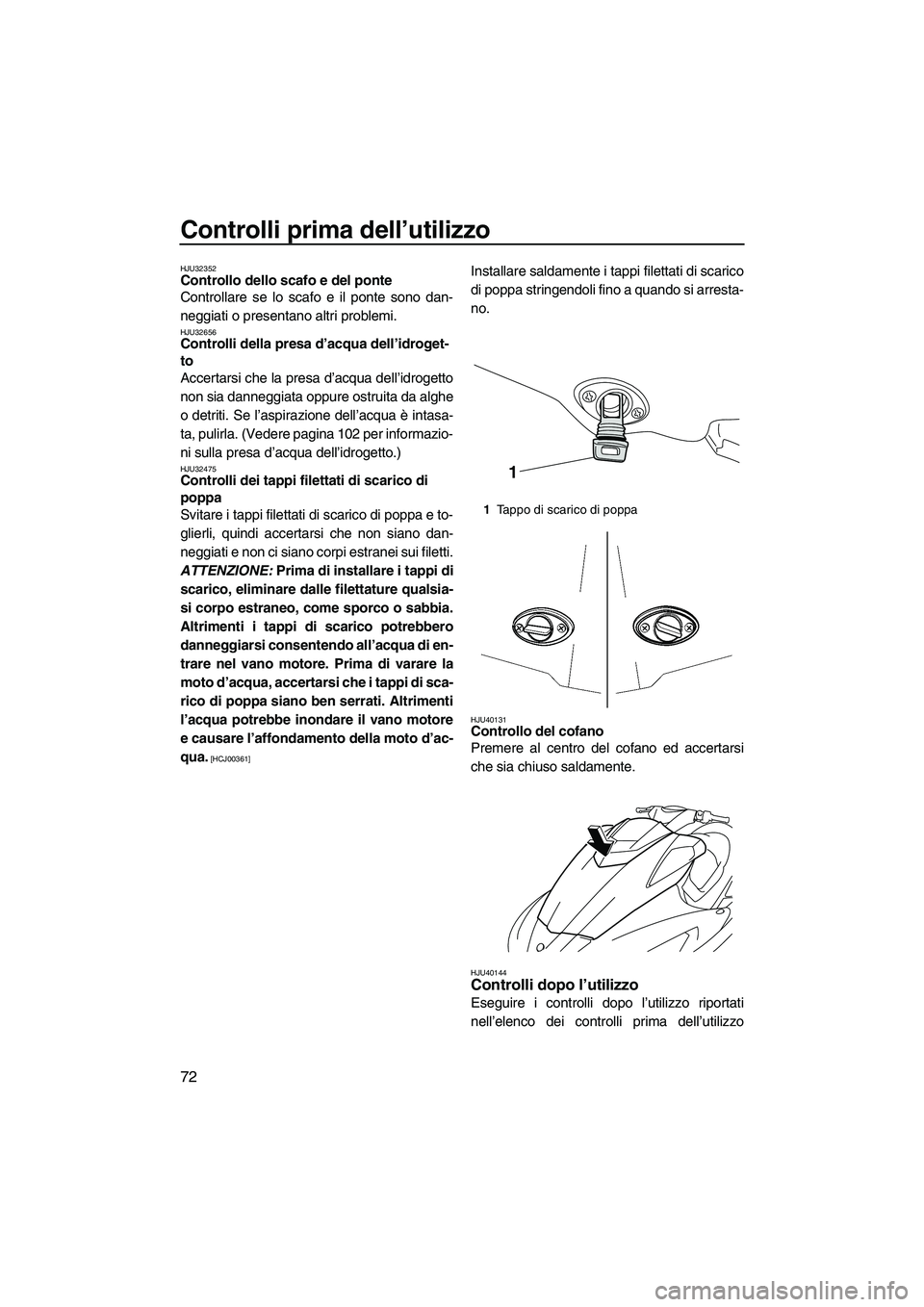

HJU32352Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono dan-
neggiati o presentano altri problemi.
HJU32656Controlli della presa d’acqua dell’idroget-
to
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasa-
ta, pulirla. (Vedere pagina 102 per informazio-
ni sulla presa d’acqua dell’idrogetto.)
HJU32475Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e to-
glierli, quindi accertarsi che non siano dan-
neggiati e non ci siano corpi estranei sui filetti.
ATTENZIONE: Prima di installare i tappi di
scarico, eliminare dalle filettature qualsia-
si corpo estraneo, come sporco o sabbia.
Altrimenti i tappi di scarico potrebbero
danneggiarsi consentendo all’acqua di en-
trare nel vano motore. Prima di varare la
moto d’acqua, accertarsi che i tappi di sca-
rico di poppa siano ben serrati. Altrimenti
l’acqua potrebbe inondare il vano motore
e causare l’affondamento della moto d’ac-
qua.
[HCJ00361]
Installare saldamente i tappi filettati di scarico
di poppa stringendoli fino a quando si arresta-
no.
HJU40131Controllo del cofano
Premere al centro del cofano ed accertarsi
che sia chiuso saldamente.
HJU40144Controlli dopo l’utilizzo
Eseguire i controlli dopo l’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
1Tappo di scarico di poppa
1
UF2H71H0.book Page 72 Tuesday, July 7, 2009 7:45 PM
