Cuidados y almacenamiento
93
SJU37146

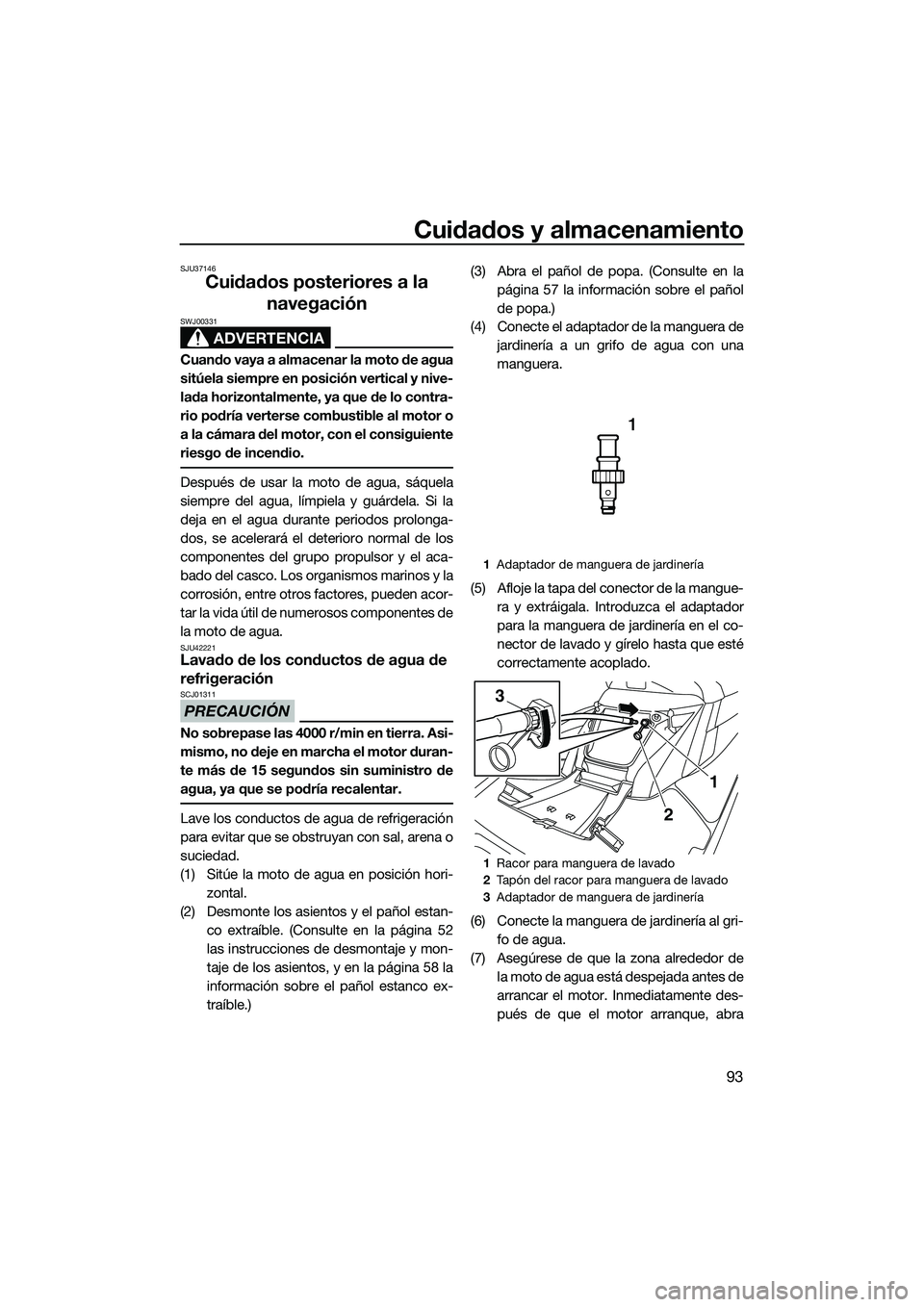

Cuidados posteriores a la navegación
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
Después de usar la moto de agua, sáquela
siempre del agua, límpiela y guárdela. Si la
deja en el agua durante periodos prolonga-
dos, se acelerará el deterioro normal de los
componentes del grupo propulsor y el aca-
bado del casco. Los organismos marinos y la
corrosión, entre otros factores, pueden acor-
tar la vida útil de numerosos componentes de
la moto de agua.
SJU42221Lavado de los conductos de agua de
refrigeración
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
m i sm o , n o d e j e e n m a r c ha e l m o to r d u ra n -
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Lave los conductos de agua de refrigeración
para evitar que se obstruyan con sal, arena o
suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte los asientos y el pañol estan- co extraíble. (Consulte en la página 52
las instrucciones de desmontaje y mon-
taje de los asientos, y en la página 58 la
información sobre el pañol estanco ex-
traíble.) (3) Abra el pañol de popa. (Consulte en la
página 57 la información sobre el pañol
de popa.)
(4) Conecte el adaptador de la manguera de jardinería a un grifo de agua con una
manguera.
(5) Afloje la tapa del conector de la mangue- ra y extráigala. Introduzca el adaptador
para la manguera de jardinería en el co-
nector de lavado y gírelo hasta que esté
correctamente acoplado.
(6) Conecte la manguera de jardinería al gri-
fo de agua.
(7) Asegúrese de que la zona alrededor de la moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
1Adaptador de manguera de jardinería
1 Racor para manguera de lavado
2 Tapón del racor para manguera de lavado
3 Adaptador de manguera de jardinería
1
3
2
UF2T74S0.book Page 93 Thursday, June 26, 2014 9:14 AM

Cuidados y almacenamiento
94
completamente el grifo de manera que el
agua salga fluidamente de la tobera de
propulsión.

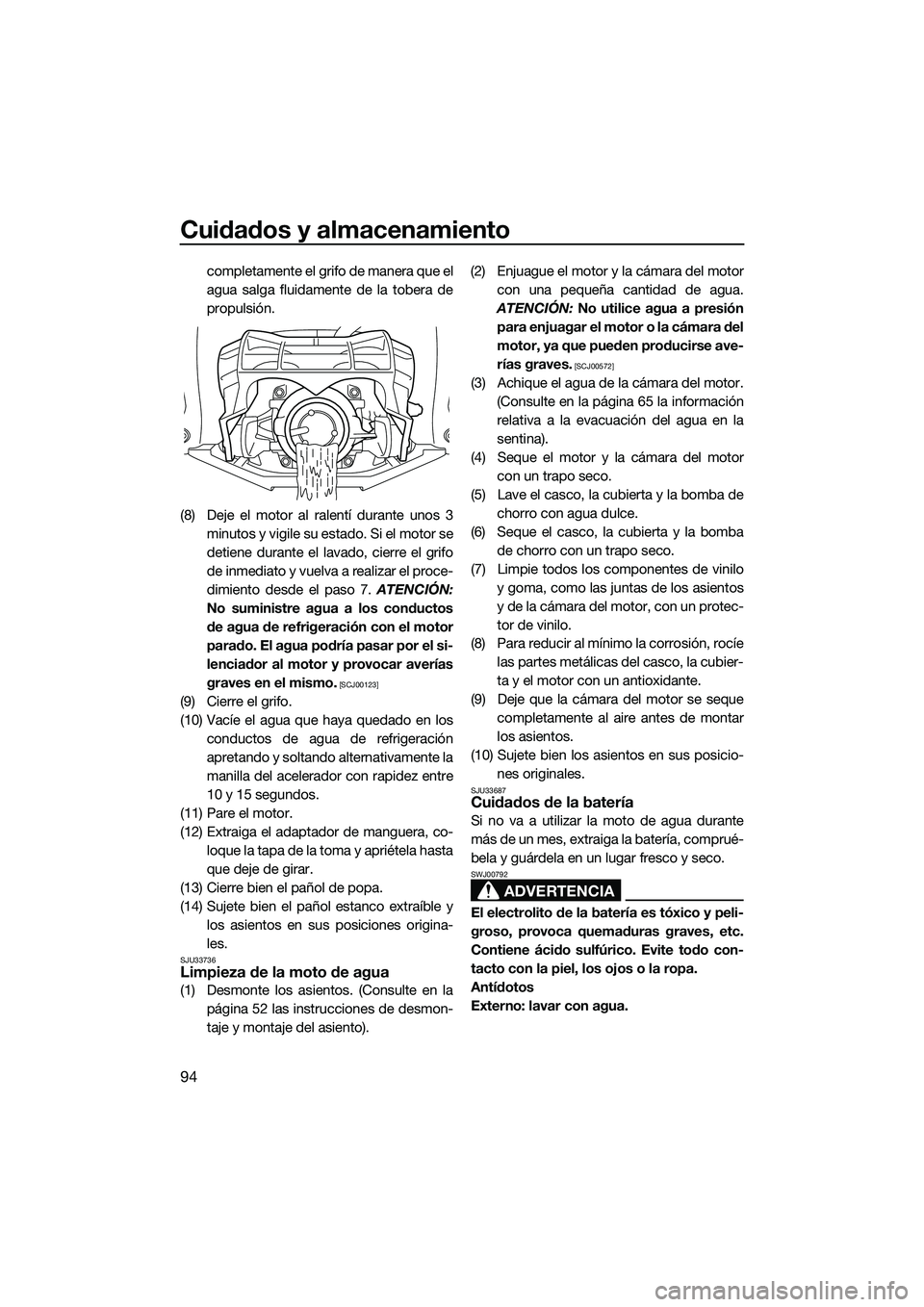

(8) Deje el motor al ralentí durante unos 3 minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 7. ATENCIÓN:
No suministre agua a los conductos
de agua de refrigeración con el motor
parado. El agua podría pasar por el si-
lenciador al motor y provocar averías
graves en el mismo.
[SCJ00123]
(9) Cierre el grifo.
(10) Vacíe el agua que haya quedado en losconductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(11) Pare el motor.
(12) Extraiga el adaptador de manguera, co- loque la tapa de la toma y apriétela hasta
que deje de girar.
(13) Cierre bien el pañol de popa.
(14) Sujete bien el pañol estanco extraíble y los asientos en sus posiciones origina-
les.
SJU33736Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en lapágina 52 las instrucciones de desmon-
taje y montaje del asiento). (2) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.
ATENCIÓN: No utilice agua a presión
para enjuagar el motor o la cámara del
motor, ya que pued en producirse ave-
rías graves.
[SCJ00572]
(3) Achique el agua de la cámara del motor. (Consulte en la página 65 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor con un trapo seco.
(5) Lave el casco, la cubierta y la bomba de chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba de chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo y goma, como las juntas de los asientos
y de la cámara del motor, con un protec-
tor de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio- nes originales.
SJU33687Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
ADVERTENCIA
SWJ00792
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.

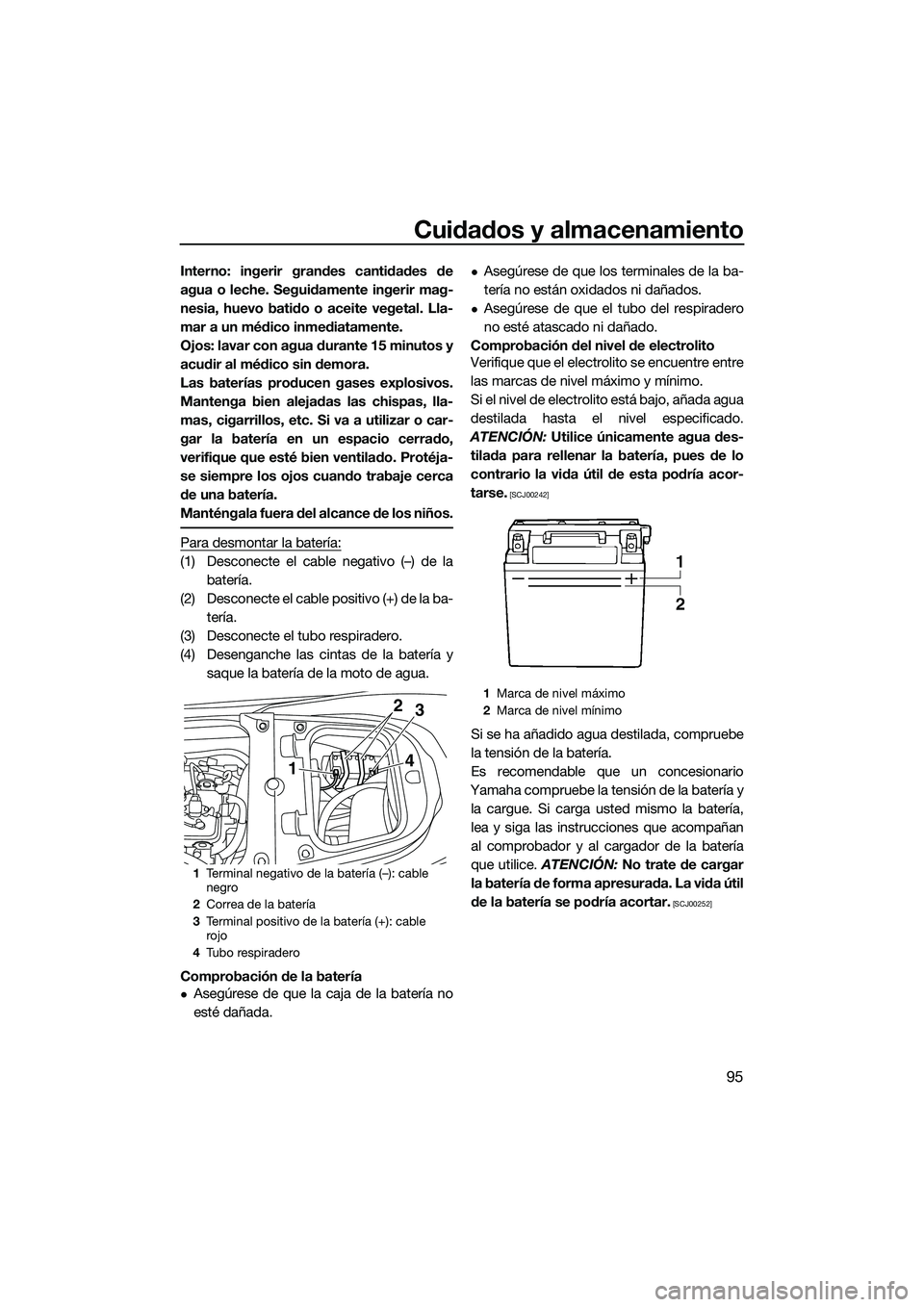

Antídotos
Externo: lavar con agua.
UF2T74S0.book Page 94 Thursday, June 26, 2014 9:14 AM

Cuidados y almacenamiento
95
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de labatería.
(2) Desconecte el cable positivo (+) de la ba- tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y saque la batería de la moto de agua.
Comprobación de la batería
Asegúrese de que la caja de la batería no
esté dañada.
Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
ATENCIÓN: Utilice únicamente agua des-
tilada para rellenar la batería, pues de lo
contrario la vida útil de esta podría acor-
tarse.
[SCJ00242]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan
al comprobador y al cargador de la batería
que utilice. ATENCIÓN: No trate de cargar
la batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00252]
1 Terminal negativo de la batería (–): cable
negro
2 Correa de la batería
3 Terminal positivo de la batería (+): cable
rojo
4 Tubo respiradero
143
2
1
Marca de nivel máximo
2 Marca de nivel mínimo
UF2T74S0.book Page 95 Thursday, June 26, 2014 9:14 AM

Cuidados y almacenamiento
96

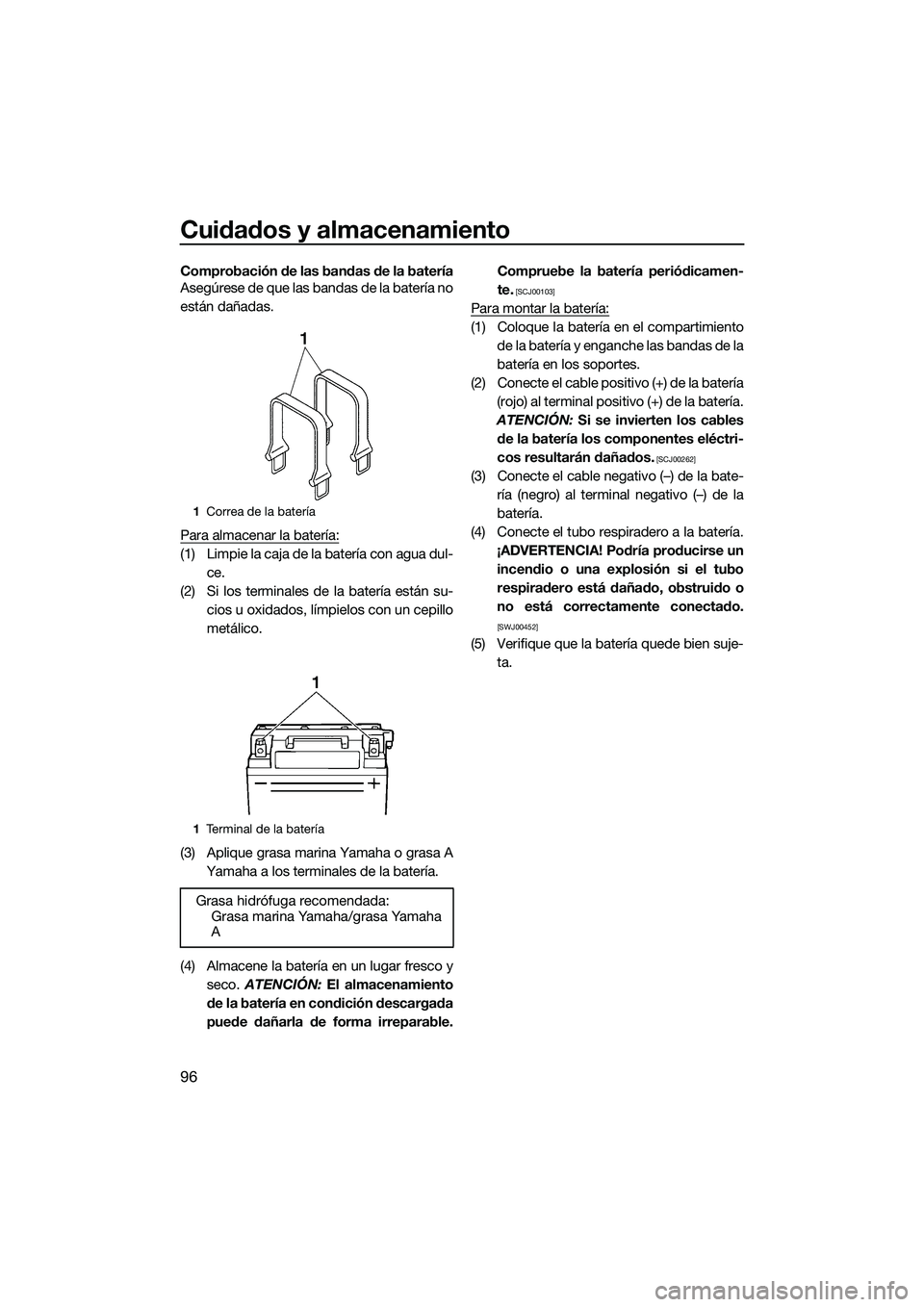

Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-ce.
(2) Si los terminales de la batería están su- cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A Yamaha a los termina les de la batería.
(4) Almacene la batería en un lugar fresco y seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable. Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería (rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate- ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería. ¡ADVERTENCIA! Podría producirse unincendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00452]
(5) Verifique que la batería quede bien suje- ta.
1Correa de la batería
1 Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF2T74S0.book Page 96 Thursday, June 26, 2014 9:14 AM

Cuidados y almacenamiento
97
SJU33493

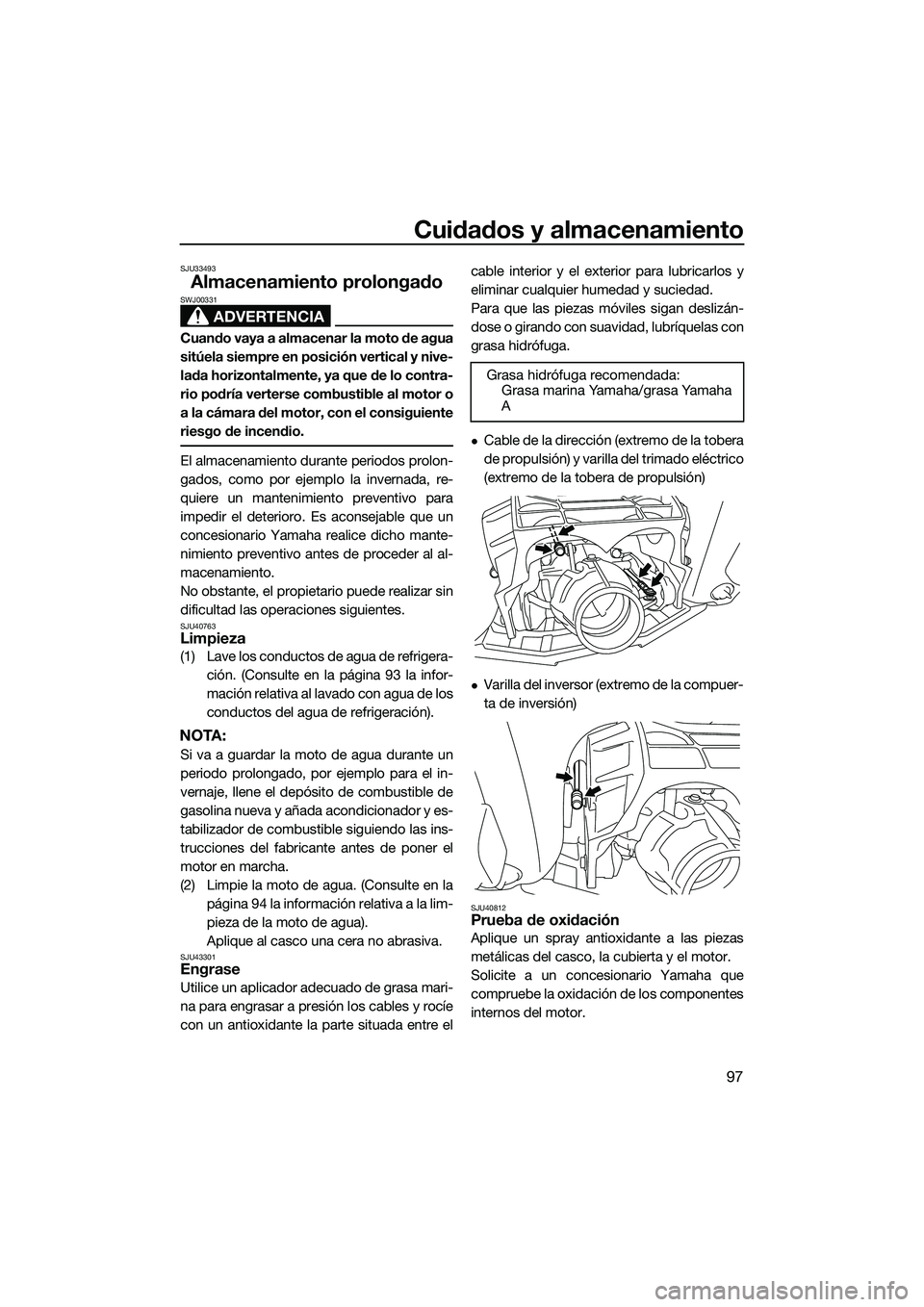

Almacenamiento prolongado
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera-ción. (Consulte en la página 93 la infor-
m ac i ó n r e la t i va al l a va do co n a g u a de l o s
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en lapágina 94 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU43301Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y rocíe
con un antioxidante la parte situada entre el cable interior y el exterior para lubricarlos y
eliminar cualquier humedad y suciedad.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
Cable de la dirección (extremo de la tobera
de propulsión) y varilla
del trimado eléctrico
(extremo de la tobera de propulsión)
Varilla del inversor (extremo de la compuer-
ta de inversión)
SJU40812Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que
compruebe la oxidación de los componentes
internos del motor. Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF2T74S0.book Page 97 Thursday, June 26, 2014 9:14 AM

Mantenimiento
98
SJU33769

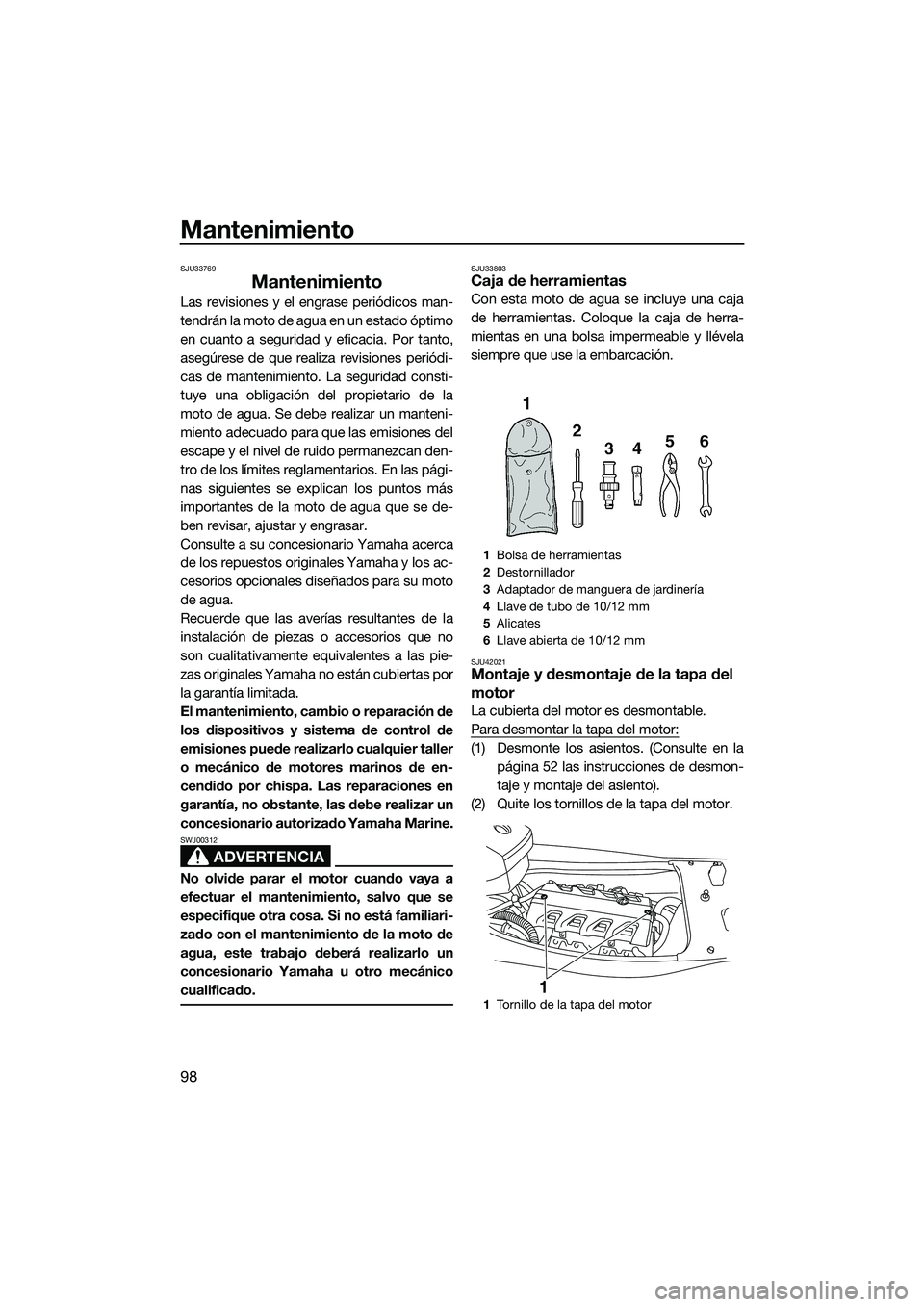

Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33803Caja de herramientas
Con esta moto de agua se incluye una caja
de herramientas. Coloque la caja de herra-
mientas en una bolsa impermeable y llévela
siempre que use la embarcación.
SJU42021Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en lapágina 52 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1 Bolsa de herramientas
2 Destornillador
3 Adaptador de manguera de jardinería
4 Llave de tubo de 10/12 mm
5 Alicates
6 Llave abierta de 10/12 mm
1 Tornillo de la tapa del motor
1
UF2T74S0.book Page 98 Thursday, June 26, 2014 9:14 AM

Mantenimiento
99

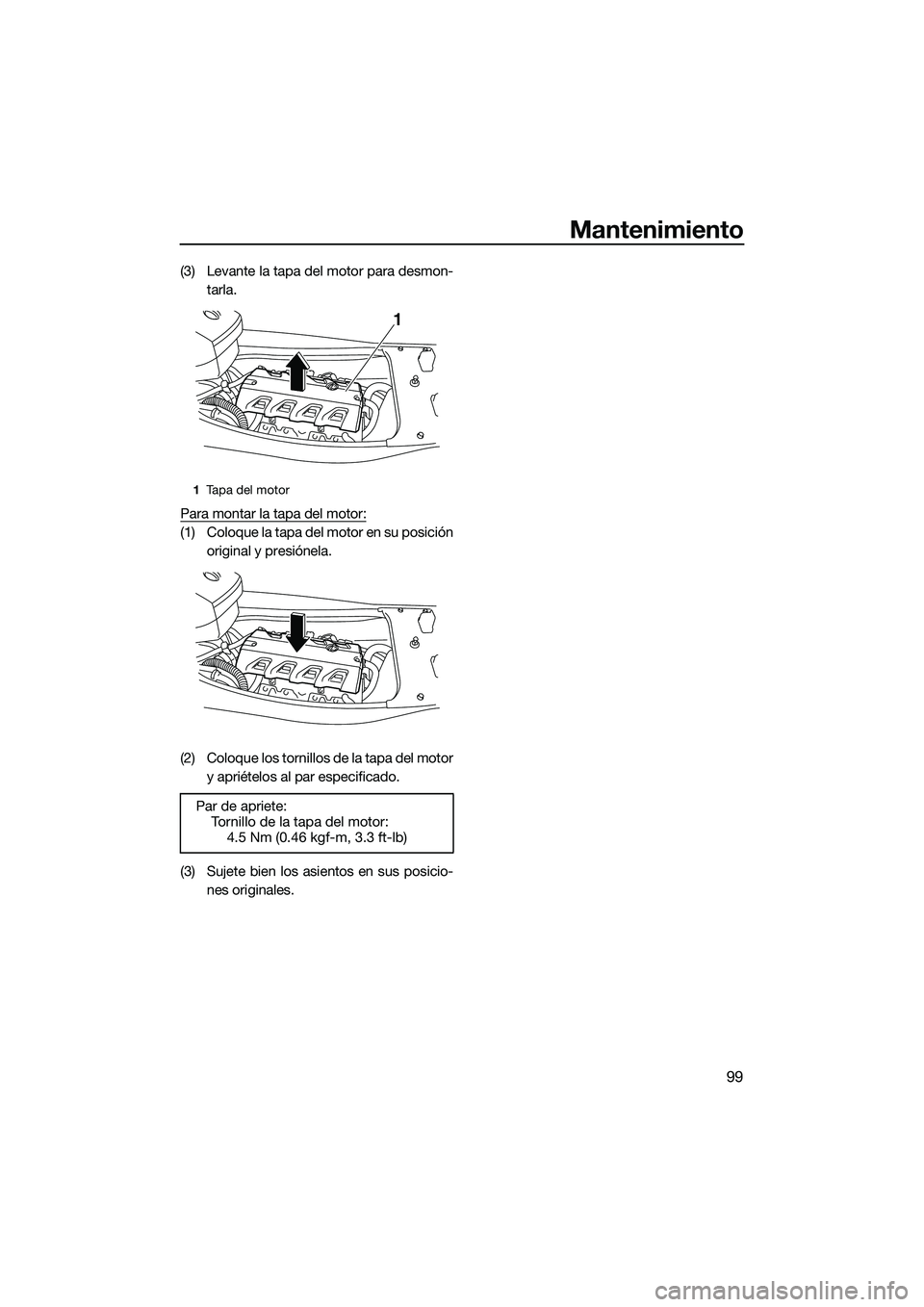

(3) Levante la tapa del motor para desmon-tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del m otor en su po sició n original y presiónela.
(2) Coloque los tornillos de la tapa del motor y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio- nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2T74S0.book Page 99 Thursday, June 26, 2014 9:14 AM

Mantenimiento
100

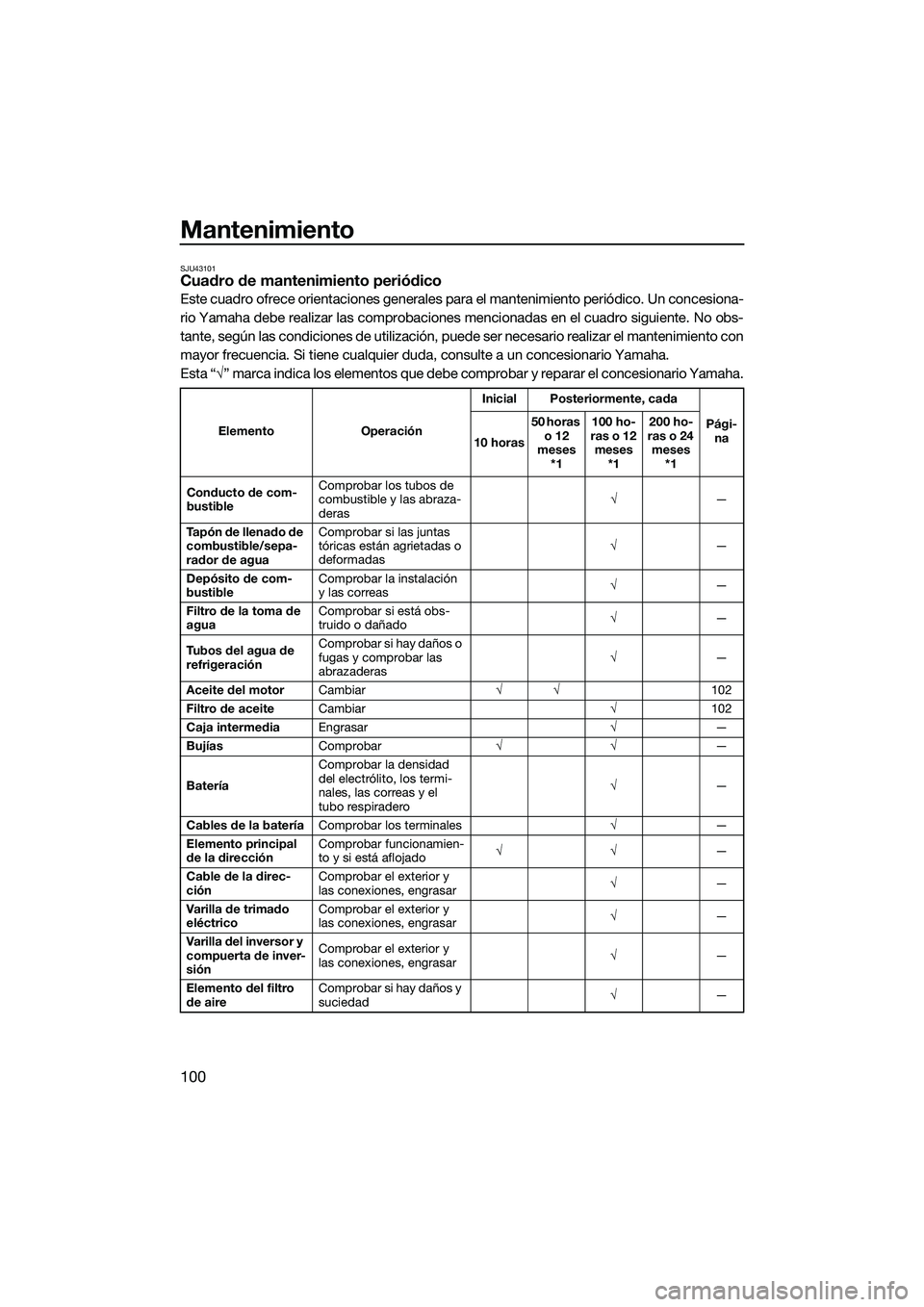

SJU43101Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “ √” marca indica los elementos que debe comp robar y reparar el concesionario Yamaha.
ElementoOperaciónInicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
Conducto de com-
bustible Comprobar los tubos de
combustible y las abraza-
deras
√
—
Tapón de llenado de
combustible/sepa-
rador de agua Comprobar si las juntas
tóricas están agrietadas o
deformadas
√
—
Depósito de com-
bustible Comprobar la instalación
y las correas
√
—
Filtro de la toma de
agua Comprobar si está obs-
truido o dañado
√
—
Tubos del agua de
refrigeración Comprobar si hay daños o
fugas y comprobar las
abrazaderas
√
—
Aceite del motor Cambiar √√ 102
Filtro de aceite Cambiar √102
Caja intermedia Engrasar √—
Bujías Comprobar √√ —
Batería Comprobar la densidad
del electrólito, los termi-
nales, las correas y el
tubo respiradero
√
—
Cables de la batería Comprobar los terminales √—
Elemento principal
de la dirección Comprobar funcionamien-
to y si está aflojado
√√
—
Cable de la direc-
ción Comprobar el exterior y
las conexiones, engrasar
√
—
Varilla de trimado
eléctrico Comprobar el exterior y
las conexiones, engrasar
√
—
Varilla del inversor y
compuerta de inver-
sión Comprobar el exterior y
las conexiones, engrasar
√
—
Elemento del filtro
de aire Comprobar si hay daños y
suciedad
√
—
UF2T74S0.book Page 100 Thursday, June 26, 2014 9:14 AM

Mantenimiento
101
*1: lo que se cumpla primero.
*2: comprobar cada 200 horas.

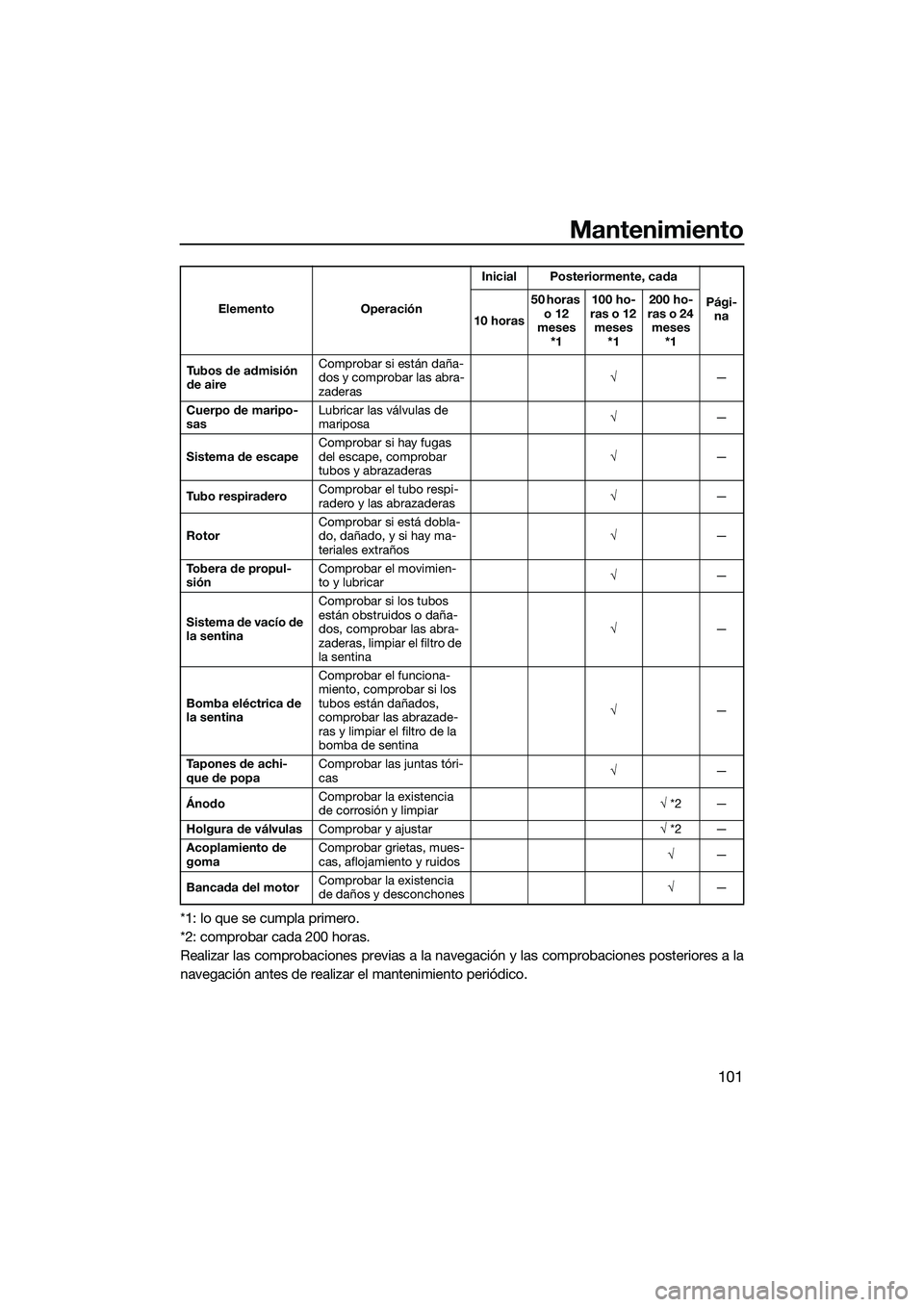

Realizar las comprobaciones previas a la navegación y las comprobaciones posteriores a la
navegación antes de realizar el mantenimiento periódico.
Tubos de admisión
de aireComprobar si están daña-
dos y comprobar las abra-
zaderas
√
—
Cuerpo de maripo-
sas Lubricar las válvulas de
mariposa
√
—
Sistema de escape Comprobar si hay fugas
del escape, comprobar
tubos y abrazaderas √
—
Tubo respiradero Comprobar el tubo respi-
radero y las abrazaderas
√
—
Rotor Comprobar si está dobla-
do, dañado, y si hay ma-
teriales extraños √
—
Tobera de propul-
sión Comprobar el movimien-
to y lubricar
√
—
Sistema de vacío de
la sentina Comprobar si los tubos
están obstruidos o daña-
dos, comprobar las abra-
zaderas, limpiar el filtro de
la sentina
√
—
Bomba eléctrica de
la sentina Comprobar el funciona-
miento, comprobar si los
tubos están dañados,
comprobar las abrazade-
ras y limpiar el filtro de la
bomba de sentina
√
—
Tapones de achi-
que de popa Comprobar las juntas tóri-
cas
√
—
Ánodo Comprobar la existencia
de corrosión y limpiar
√
*2 —
Holgura de válvulas Comprobar y ajustar √ *2 —
Acoplamiento de
goma Comprobar grietas, mues-
cas, aflojamiento y ruidos
√
—
Bancada del motor Comprobar la existencia
de daños y desconchones
√
—
Elemento Operación
Inicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
UF2T74S0.book Page 101 Thursday, June 26, 2014 9:14 AM

Mantenimiento
102

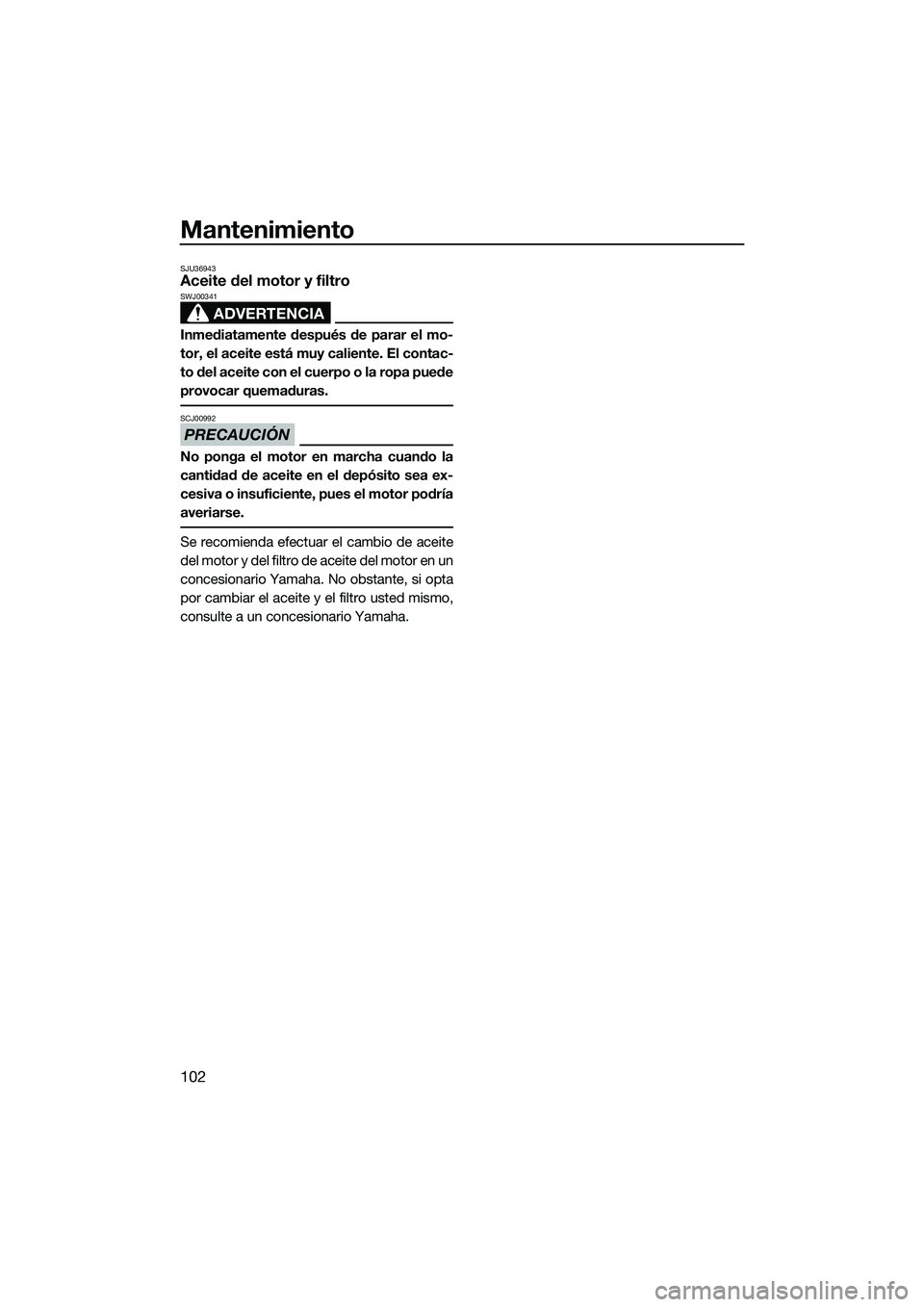

SJU36943Aceite del motor y filtro
ADVERTENCIA
SWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00992
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea ex-
cesiva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
UF2T74S0.book Page 102 Thursday, June 26, 2014 9:14 AM
