YAMAHA FX HO 2022 Bruksanvisningar (in Swedish)

Utrustningarnas användning
72
MJU46960Dubbla repkrokar
De dubbla repkrokarna används för att fästa
ett rep vid vattenskotern när den transporte-
ras eller förtöjs.
MJU35148Förvaringsutrymmen
Vattenskotern är utrustad med följande förva-
ringsutrymmen.
Det vattentäta förvaringsutrymmet är endast
vattentätt när det är ordentligt stängt. Om du
har med dig föremål som måste förvaras torrt
ska du lägga dem i en vattentålig påse.
Kontrollera att förvaringsutrymmena är or-
dentligt stängda innan du kör vattenskotern.
MJU45250Förvaringsutrymme i fören
Förvaringsutrymmet i fören är placerat under
huven.
Öppna förvaringsutrymmet i fören:
Dra huvspärren bakåt och lyft sedan upp hu-
vens bakre del.
Stänga förvaringsutrymmet i fören:
Tryck ned huvens bakre del så att den spär-
ras ordentligt på plats.
1 Knap
1 Dubbla repkrokar
1
11
1Huvlås
1 Förvaringsutrymme i fören
Förvaringsutrymme i fören:
Kapacitet: 130.0 L (34.3 US gal, 28.6 Imp.gal)
Lastgräns:
5.0 kg (11 lb)
1
1
UF3V73M0.book Page 72 Wedne sday, September 15, 2021 2:58 PM

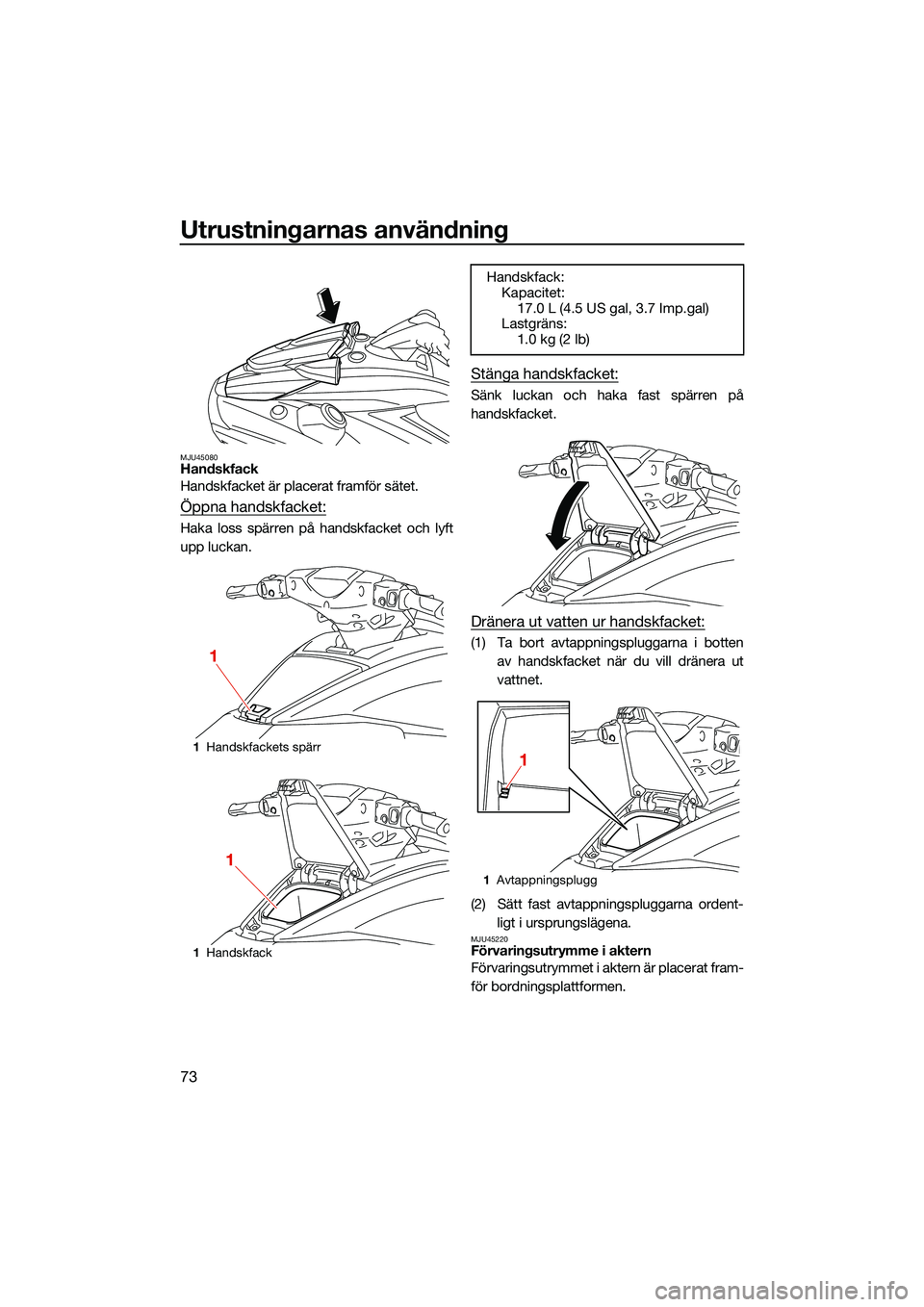

Utrustningarnas användning
73
MJU45080Handskfack
Handskfacket är placerat framför sätet.
Öppna handskfacket:
Haka loss spärren på handskfacket och lyft
upp luckan.
Stänga handskfacket:
Sänk luckan och haka fast spärren på
handskfacket.
Dränera ut vatten ur handskfacket:
(1) Ta bort avtappningspluggarna i bottenav handskfacket när du vill dränera ut
vattnet.
(2) Sätt fast avtappningspluggarna ordent- ligt i ursprungslägena.
MJU45220Förvaringsutrymme i aktern
Förvaringsutrymmet i aktern är placerat fram-
för bordningsplattformen.
1Handskfackets spärr
1 Handskfack
1
1
Handskfack:
Kapacitet:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Lastgräns: 1.0 kg (2 lb)
1Avtappningsplugg
1
UF3V73M0.book Page 73 Wedne sday, September 15, 2021 2:58 PM

Utrustningarnas användning
74
Öppna förvaringsutrymmet i aktern:
Haka loss spärrarna på båda sidorna i förva-
ringsutrymmet i aktern och öppna luckan.
Stänga förvaringsutrymmet i aktern:
Stäng luckan och haka fast spärrarna på
båda sidorna i förvaringsutrymmet i aktern.
OBS
Uttaget för ett vattenskidåkningsrep i luckan
på förvaringsutrymmet i aktern kan användas
till att lagra repet i förvaringsutrymmet i ak-
tern när repet är fastsatt på knapen.
MJU35176Dryckeshållare
Dryckeshållaren är placerad i närheten av
multifunktionspanelen.
Placera inte föremål i dryckeshållaren när du
kör. De kan trilla ut ur dryckeshållaren.
MJU37235Löstagbart, vattentätt förvaringsutrymme
Det löstagbara, vattentäta förvaringsutrym-
met är placerat under det bakre sätet.
Utrymmet är vattentätt när luckan är ordent-
ligt stängd.
Öppna det löstagbara, vattentäta förva-
ringsutrymmet:
(1) Ta bort det bakre sätet. (Information omatt ta bort och montera sätet finns på si-
dan 69.)
(2) Lossa på locket och ta bort det.
1 Spärr för förvaringsutrymmet i aktern
1 Lucka på förvaringsutrymmet i aktern
2 Förvaringsutrymme i aktern
Förvaringsutrymme i aktern:
Kapacitet:
11.0 L (2.9 US gal, 2.4 Imp.gal)
Lastgräns: 1.5 kg (3 lb)
1
1
2
1Uttag för vattenskidåkningsrep
1 Dryckeshållare
1
1
UF3V73M0.book Page 74 Wedne sday, September 15, 2021 2:58 PM

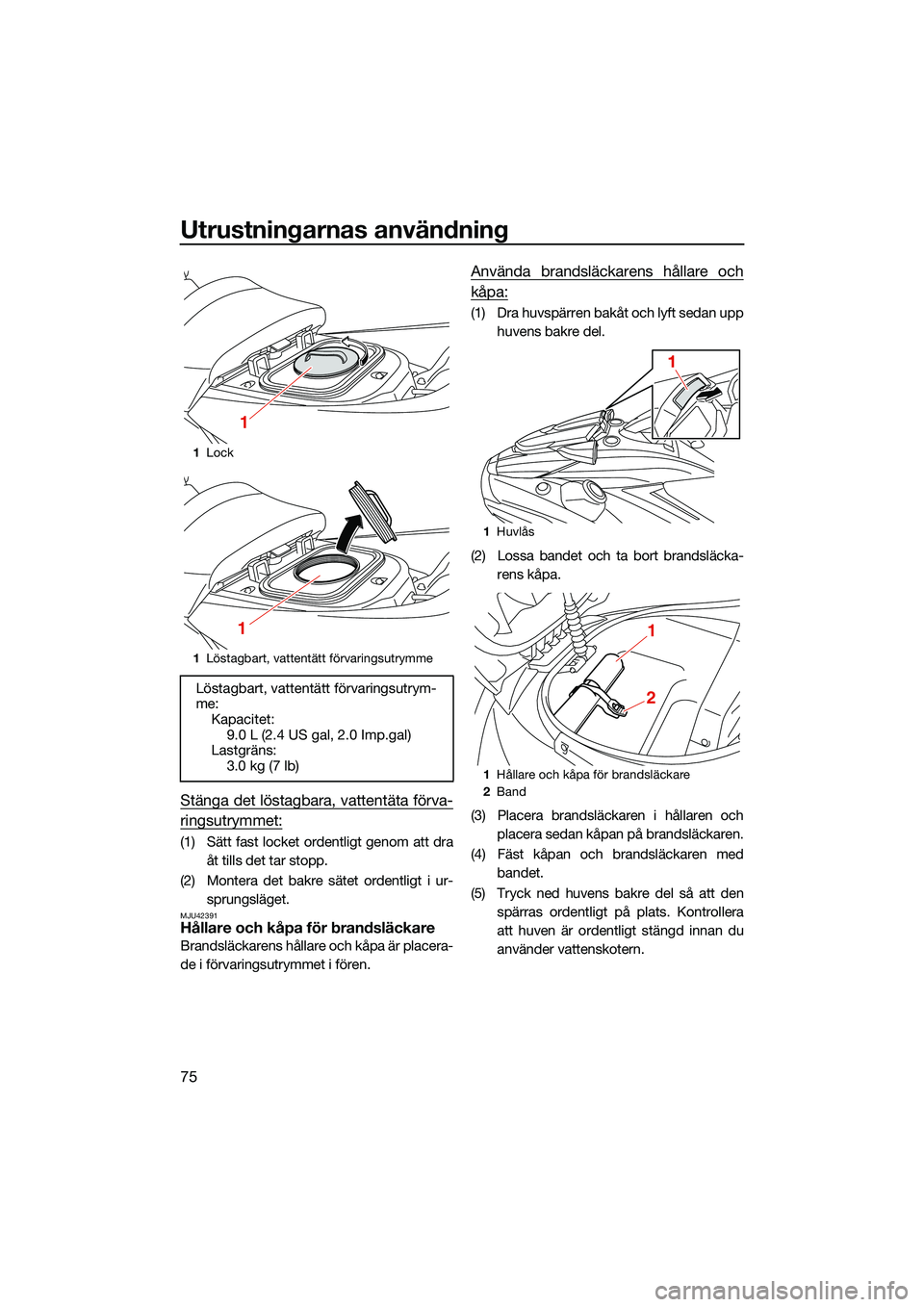

Utrustningarnas användning
75
Stänga det löstagbara, vattentäta förva-
ringsutrymmet:
(1) Sätt fast locket ordentligt genom att draåt tills det tar stopp.
(2) Montera det bakre sätet ordentligt i ur- sprungsläget.
MJU42391Hållare och kåpa för brandsläckare
Brandsläckarens hållare och kåpa är placera-
de i förvaringsutrymmet i fören.
Använda brandsläckarens hållare och
kåpa:
(1) Dra huvspärren bakåt och lyft sedan upphuvens bakre del.
(2) Lossa bandet och ta bort brandsläcka- rens kåpa.
(3) Placera brandsläckaren i hållaren och placera sedan kåpan på brandsläckaren.
(4) Fäst kåpan och brandsläckaren med bandet.
(5) Tryck ned huvens bakre del så att den spärras ordentligt på plats. Kontrollera
att huven är ordentligt stängd innan du
använder vattenskotern.
1Lock
1 Löstagbart, vattentätt förvaringsutrymme
Löstagbart, vattentätt förvaringsutrym-
me:
Kapacitet:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Lastgräns: 3.0 kg (7 lb)
1
1
1Huvlås
1 Hållare och kåpa för brandsläckare
2 Band
1
1
2
UF3V73M0.book Page 75 Wedne sday, September 15, 2021 2:58 PM

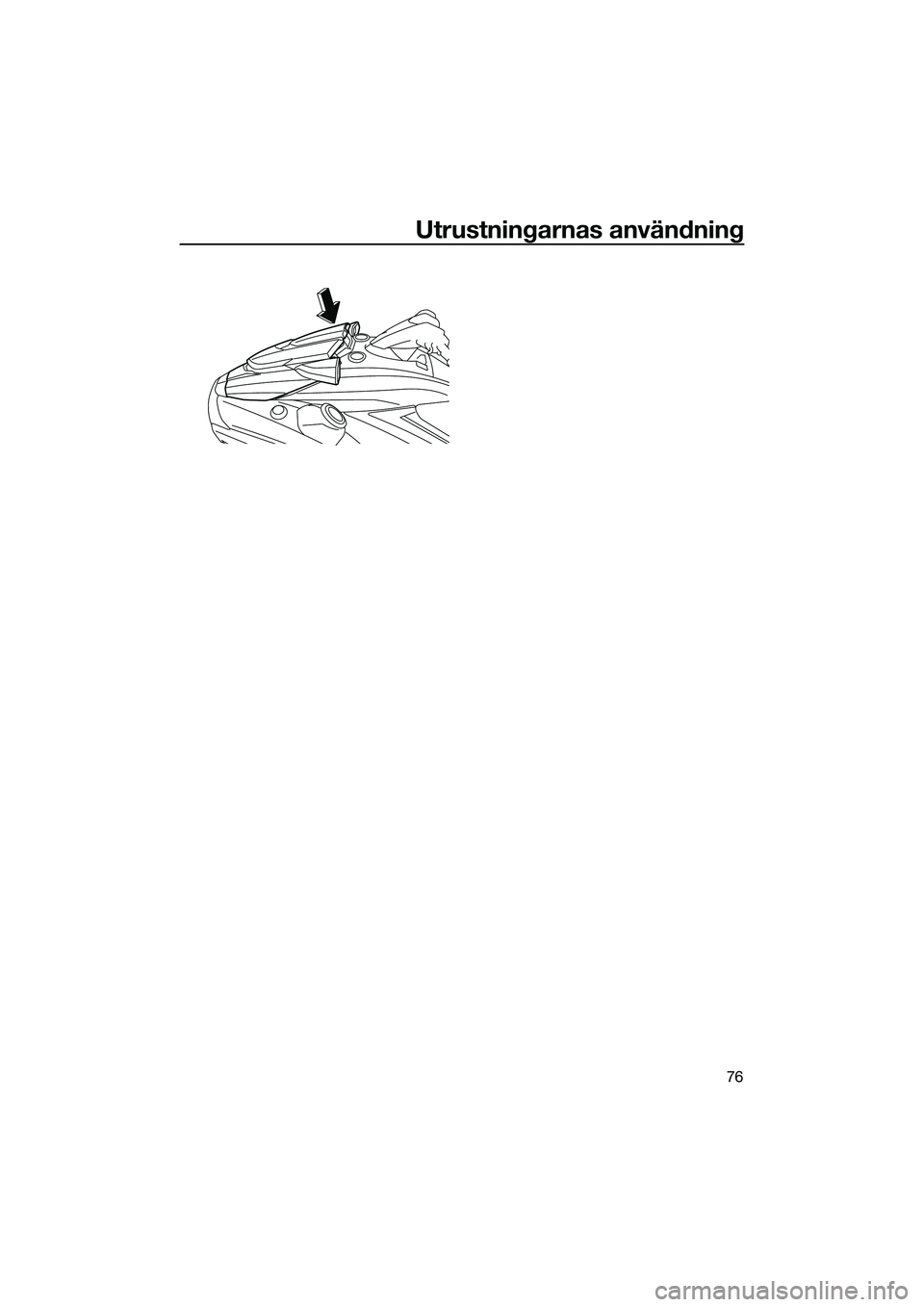

Utrustningarnas användning
76
UF3V73M0.book Page 76 Wednesday, September 15, 2021 2:58 PM

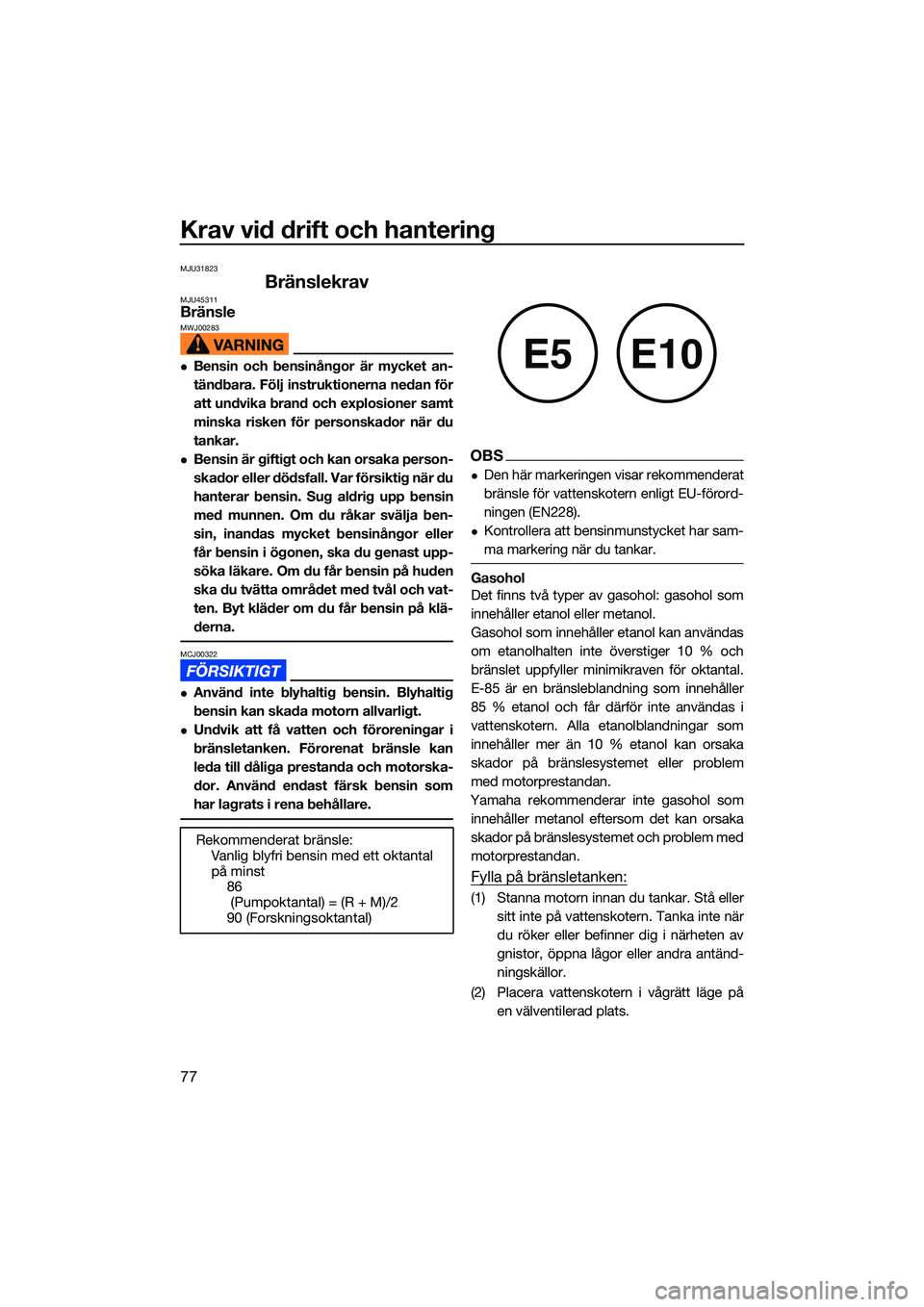

Krav vid drift och hantering
77
MJU31823
BränslekravMJU45311BränsleMWJ00283
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja ben-
sin, inandas mycket bensinångor eller
får bensin i ögonen, ska du genast upp-
söka läkare. Om du får bensin på huden
ska du tvätta området med tvål och vat-
ten. Byt kläder om du får bensin på klä-
derna.
MCJ00322
Använd inte blyhaltig bensin. Blyhaltig
bensin kan skada motorn allvarligt.
Undvik att få vatten och föroreningar i
bränsletanken. Förorenat bränsle kan
leda till dåliga prestanda och motorska-
dor. Använd endast färsk bensin som
har lagrats i rena behållare.
OBS
Den här markeringen visar rekommenderat
bränsle för vattenskotern enligt EU-förord-
ningen (EN228).
Kontrollera att bensinmunstycket har sam-
ma markering när du tankar.
Gasohol
Det finns två typer av gasohol: gasohol som
innehåller etanol eller metanol.
Gasohol som innehåller etanol kan användas
om etanolhalten inte överstiger 10 % och
bränslet uppfyller minimikraven för oktantal.
E-85 är en bränsleblandning som innehåller
85 % etanol och får därför inte användas i
vattenskotern. Alla etanolblandningar som
innehåller mer än 10 % etanol kan orsaka
skador på bränslesystemet eller problem
med motorprestandan.
Yamaha rekommenderar inte gasohol som innehåller metanol eftersom det kan orsaka
skador på bränslesystemet och problem med
motorprestandan.
Fylla på bränsletanken:
(1) Stanna motorn innan du tankar. Stå eller sitt inte på vattenskotern. Tanka inte när
du röker eller befinner dig i närheten av
gnistor, öppna lågor eller andra antänd-
ningskällor.
(2) Placera vattenskotern i vågrätt läge på en välventilerad plats.
Rekommenderat bränsle:
Vanlig blyfri bensin med ett oktantal
på minst86
(Pumpoktantal) = (R + M)/2
90 (Forskningsoktantal)
E5E10
UF3V73M0.book Page 77 Wedne sday, September 15, 2021 2:58 PM

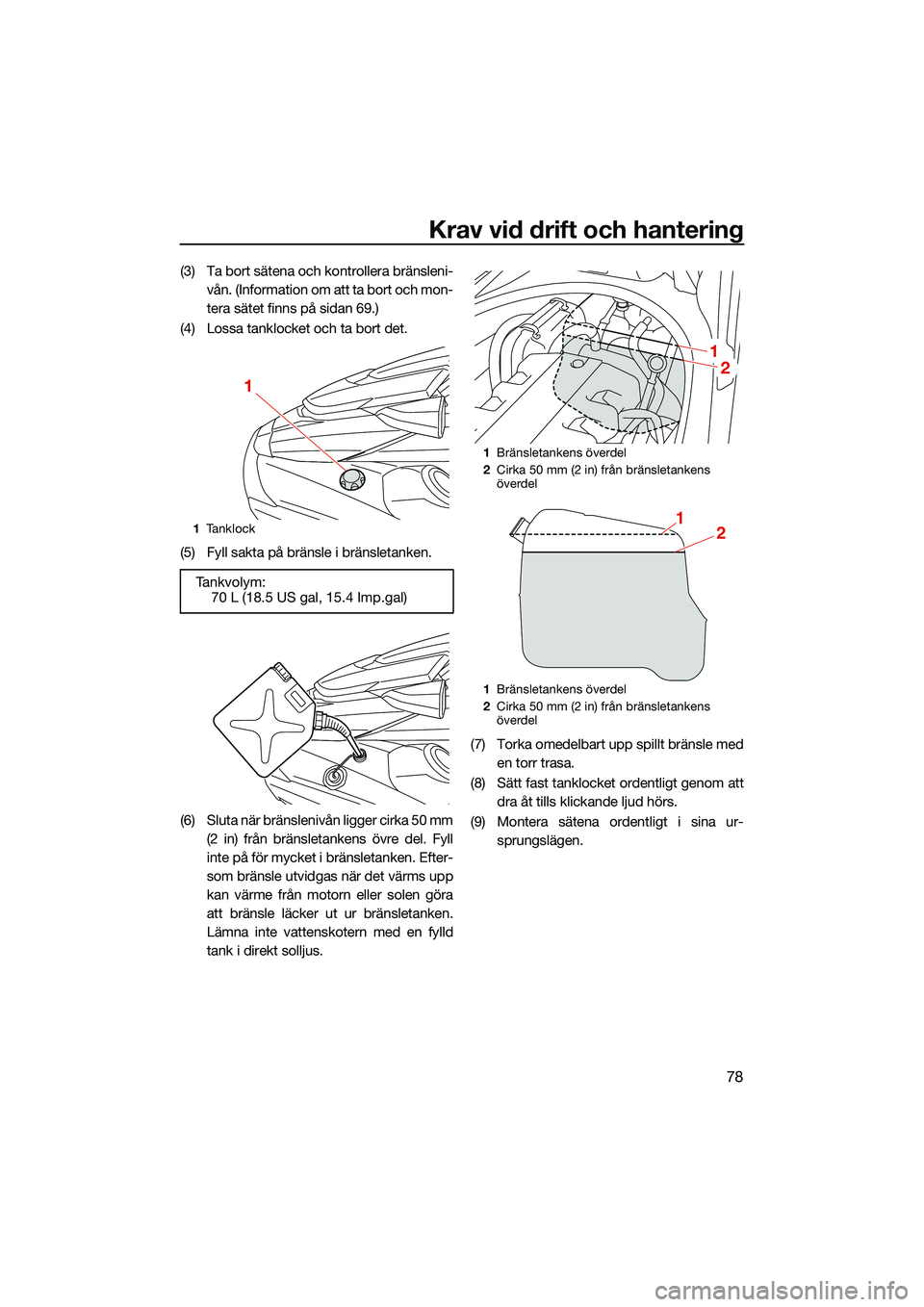

Krav vid drift och hantering
78
(3) Ta bort sätena och kontrollera bränsleni-vån. (Information om att ta bort och mon-
tera sätet finns på sidan 69.)
(4) Lossa tanklocket och ta bort det.
(5) Fyll sakta på bränsle i bränsletanken.
(6) Sluta när bränslenivån ligger cirka 50 mm (2 in) från bränsletankens övre del. Fyll
inte på för mycket i bränsletanken. Efter-
som bränsle utvidgas när det värms upp
kan värme från moto rn eller solen göra
att bränsle läcker ut ur bränsletanken.
Lämna inte vattenskotern med en fylld
tank i direkt solljus. (7) Torka omedelbart upp spillt bränsle med
en torr trasa.
(8) Sätt fast tanklocket ordentligt genom att dra åt tills klickande ljud hörs.
(9) Montera sätena ordentligt i sina ur- sprungslägen.
1Ta n k l o c k
Ta n k v o l y m :
70 L (18.5 US gal, 15.4 Imp.gal)
1
1Bränsletankens överdel
2 Cirka 50 mm (2 in) från bränsletankens
överdel
1 Bränsletankens överdel
2 Cirka 50 mm (2 in) från bränsletankens
överdel
2
1
21
UF3V73M0.book Page 78 Wedne
sday, September 15, 2021 2:58 PM

Krav vid drift och hantering
79
MJU40291
Krav på motoroljaMJU41514MotoroljaMCJ00282
Använd bara 4-taktsmotorolja. Motorn
kan skadas allvarligt om du använder 2-
taktsmotorolja.
OBS
När motorn körs på höga hastigheter kan en
del motorolja förbrukas. Kom ihåg att kontrol-
lera motoroljans nivå.
Fördelar med Yamalube
YAMALUBE är en YAMAHA-originalartikel
som utvecklats speciellt av våra tekniker ef-
tersom de anser att motoroljan är en viktig del
av motorn. Vi har specialistteam inom meka-
nik, kemi, elektronik och bantestning som ut-
vecklar oljorna tillsammans med motorerna.
Yamalube-oljorna utnyttjar basoljornas egen- skaper till fullo och blandningarna har den
perfekta balansen av tillsatser som ser till att
oljorna uppfyller våra prestandakrav. Därför
har alla mineraloljor samt de halv- och hel-
syntetiska oljorna i Yamalube-serien sina
egna egenskaper och användningsområden.
Yamaha har forskat om och utvecklat oljor sedan 1960-talet och har därmed många års
erfarenhet vilket gör Yamalube till det bästa
valet för din Yamaha-motor. Kontrollera motoroljans nivå
MWJ00341
Motoroljan är extremt het omedelbart ef-
ter det att motorn har stängts av. Om du
kommer i kontakt med eller får motorolja
på kläderna kan det leda till brännskador.
MCJ01002
Se till att smuts och vatten inte kommer in
i oljepåfyllningshålet. Smuts och vatten i
motoroljan kan orsaka allvarliga skador
på motorn.
Kontrollera motoroljans nivå:
(1) Placera vattenskotern plant på land med
motorn avstängd. Om motorn har an-
vänts ska du låta oljan stabilisera sig ge-
nom att vänta 5 minuter eller mer innan
du kontrollerar oljenivån.
(2) Ta bort sätena. (Information om att ta bort och montera sätet finns på sidan
69.)
(3) Ta bort oljemätstickan och torka ren den.
Rekommenderad motorolja:
YAMALUBE 4W eller 4-taktsmotorolja
Rekommenderad typ av motorolja: SAE 10W-30, 10W-40, 20W-40,
20W-50
Rekommenderad grad av motorolja: API SG, SH, SJ, SL
UF3V73M0.book Page 79 Wedne sday, September 15, 2021 2:58 PM

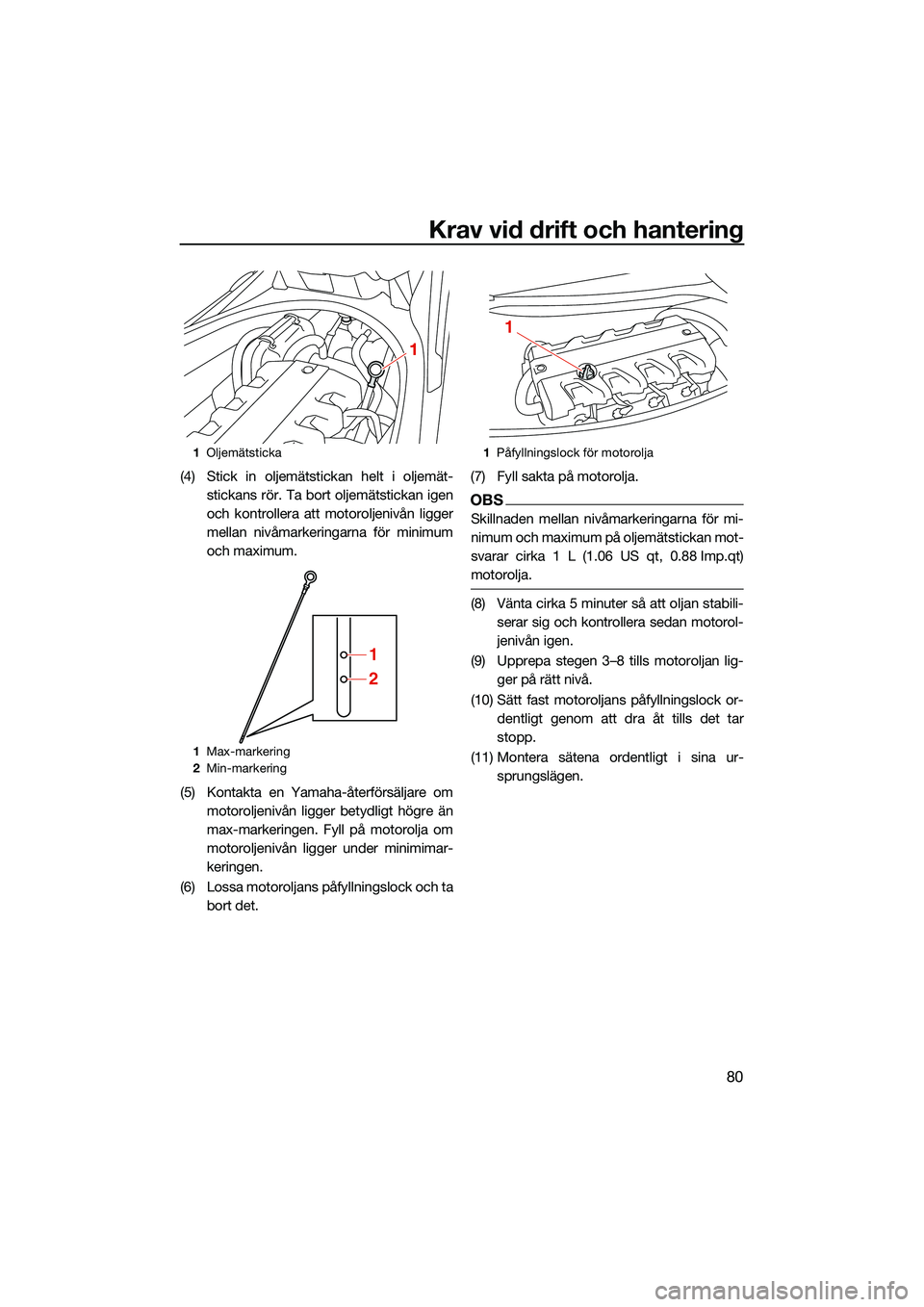

Krav vid drift och hantering
80
(4) Stick in oljemätstickan helt i oljemät-stickans rör. Ta bort oljemätstickan igen
och kontrollera att motoroljenivån ligger
mellan nivåmarkeringarna för minimum
och maximum.
(5) Kontakta en Yamaha-återförsäljare om motoroljenivån ligger betydligt högre än
max-markeringen. Fyll på motorolja om
motoroljenivån ligger under minimimar-
keringen.
(6) Lossa motoroljans påfyllningslock och ta bort det. (7) Fyll sakta på motorolja.
OBS
Skillnaden mellan nivåmarkeringarna för mi-
nimum och maximum på oljemätstickan mot-
svarar cirka 1 L (1.06 US qt, 0.88 Imp.qt)
motorolja.
(8) Vänta cirka 5 minuter så att oljan stabili-
serar sig och kontrollera sedan motorol-
jenivån igen.
(9) Upprepa stegen 3–8 tills motoroljan lig- ger på rätt nivå.
(10) Sätt fast motoroljans påfyllningslock or- dentligt genom att dra åt tills det tar
stopp.
(11) Montera sätena ordentligt i sina ur- sprungslägen.
1Oljemätsticka
1 Max-markering
2 Min-markering
1
1
2
1Påfyllningslock för motorolja
1
UF3V73M0.book Page 80 Wedne sday, September 15, 2021 2:58 PM

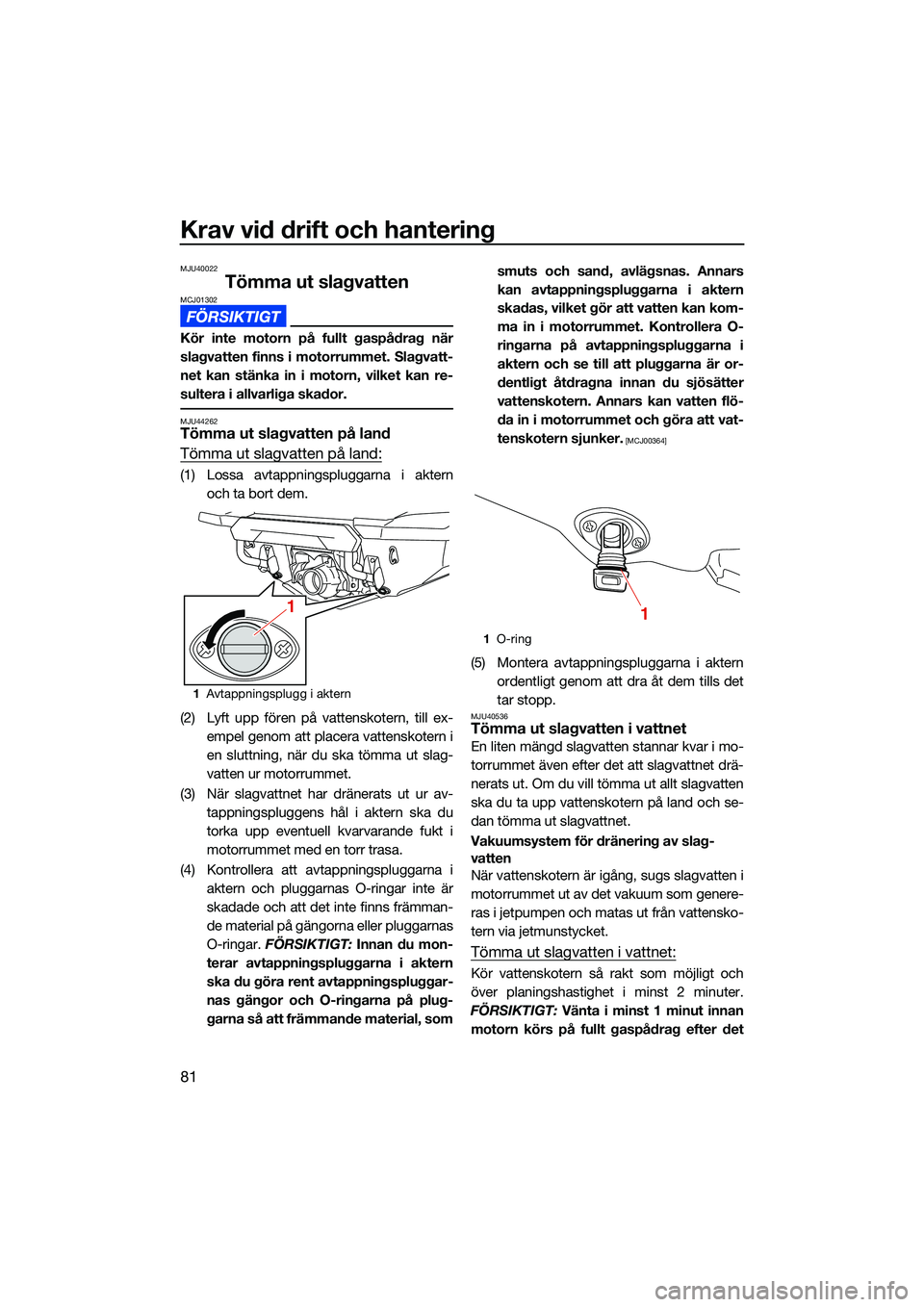

Krav vid drift och hantering
81
MJU40022
Tömma ut slagvattenMCJ01302
Kör inte motorn på fullt gaspådrag när
slagvatten finns i motorrummet. Slagvatt-
net kan stänka in i motorn, vilket kan re-
sultera i allvarliga skador.
MJU44262Tömma ut slagvatten på land
Tömma ut slagvatten på land:
(1) Lossa avtappningspluggarna i akternoch ta bort dem.
(2) Lyft upp fören på vattenskotern, till ex- empel genom att placera vattenskotern i
en sluttning, när du ska tömma ut slag-
vatten ur motorrummet.
(3) När slagvattnet har dränerats ut ur av- tappningspluggens hål i aktern ska du
torka upp eventuell kvarvarande fukt i
motorrummet med en torr trasa.
(4) Kontrollera att avtappningspluggarna i aktern och pluggarnas O-ringar inte är
skadade och att det inte finns främman-
de material på gängorna eller pluggarnas
O-ringar. FÖRSIKTIGT: Innan du mon-
terar avtappningspluggarna i aktern
ska du göra rent avtappningspluggar-
nas gängor och O-ringarna på plug-
garna så att främmande material, som smuts och sand, avlägsnas. Annars
kan avtappningspluggarna i aktern
skadas, vilket gör att vatten kan kom-
ma in i motorrummet. Kontrollera O-
ringarna på avtappningspluggarna i
aktern och se till att pluggarna är or-
dentligt åtdragna innan du sjösätter
vattenskotern. Annars kan vatten flö-
da in i motorrummet och göra att vat-
tenskotern sjunker.
[MCJ00364]
(5) Montera avtappningspluggarna i aktern
ordentligt genom att dra åt dem tills det
tar stopp.
MJU40536Tömma ut slagvatten i vattnet
En liten mängd slagvatten stannar kvar i mo-
torrummet även efter det att slagvattnet drä-
nerats ut. Om du vill tömma ut allt slagvatten
ska du ta upp vattenskotern på land och se-
dan tömma ut slagvattnet.
Vakuumsystem för dränering av slag-
vatten
När vattenskotern är igång, sugs slagvatten i
motorrummet ut av det vakuum som genere-
ras i jetpumpen och matas ut från vattensko-
tern via jetmunstycket.
Tömma ut slagvatten i vattnet:
Kör vattenskotern så rakt som möjligt och
över planingshastighet i minst 2 minuter.
FÖRSIKTIGT: Vänta i minst 1 minut innan
motorn körs på fullt gaspådrag efter det
1 Avtappningsplugg i aktern
1
1O-ring
1
UF3V73M0.book Page 81 Wedne sday, September 15, 2021 2:58 PM
