Viktig information om handboken
MJU40411
Eftersom Yamaha ständigt förbättrar sina
produkter kanske din produkt inte är exakt så
som den som beskrivs i den här ägar-/förar-
handboken. Specifikationerna kan ändras
utan föregående meddelande.
Den här handboken ska anses som en per-
manent del av vattenskotern och ska följa
med den även om vattenskotern säljs.
MJU46540
UKCA deklaration om överensstämmelse
Härmed försäkrar YAMAHA Motor Co., LTD.
att denna produkt överensstämmer med för-
ordningarna för fritidsbåtar 2017, elektro-
magnetisk kompatibilitet 2016 och leverans
av maskiner (säkerhet) 2008.
MJU47050
Försäkran om
överensstämmelse
Enovation Controls intygar att “OD5-
21AYMMC Haiballer Display” uppfyller direk-
tiv 2014/53/EU. Den fullständiga texten i EU-
försäkran om överensstämmelse finns på:
https://www.enovationcontrols.com/doc_19 04_OD5-AYMMC
MJU30234
WaveRunner FX HO / FX CRUISER HO ÄGAR-/FÖRARHANDBOK
©2022 Yamaha Motor Co., Ltd. Första Utgåva, augusti 2021Alla rättigheter förbehållna.
Omtryck eller obehörig användning utan skriftligt tillstånd från Ya m a h a M o t o r C o . , L t d .
är uttryckligen förbjuden. Tryckt i USA.
UF3V73M0.book Page 4 Wednesday, September 15, 2021 2:58 PM

Innehåll
Allmänna och viktiga dekaler ........... 1Identifikationsnummer..................... 1
Primärt ID-nummer (PRI-ID) ............... 1
Farkostens identifieringsnummer
(CIN) ................................................ 1
Motorns serienummer ........................ 1
Dekal med tillverkningsdatum ............ 2
Modellinformation ........................... 3
Tillverkarens plåt ................................ 3
Viktiga dekaler ................................. 4
Varningsdekaler.................................. 5
Övriga dekaler .................................... 8
Säkerhetsinformation ....................... 9 Begränsningar för vem som kan använda vattenskotern .......... 9
Begränsningar vid körning ............ 10
Krav vid användning...................... 11
Rekommenderad utrustning ......... 13
Information om faror ..................... 14
Vattenskoterns egenskaper .......... 14
Wakeboard- och vattenskidåkning ........................ 16
Säkra sjöregler .............................. 18
Njut av din vattenskoter på ett ansvarsfullt sätt ..................... 18
Beskrivning ...................................... 20 Vattenskoterordlista ...................... 20
Huvudkomponenternas placering .................................... 21
Använda manöverfunktionerna ...... 25 Vattenskoterns styrfunktioner ....... 25
Yamahas säkerhetssystem .............. 25
Motorns start/stoppknapp .............. 25
Motorns avstängningsknapp ........... 26
Gasreglage ....................................... 26
RiDE-spak ....................................... 27
Styrsystem ....................................... 27
Styrsystem med justerbar tilt ........... 28
Kylvattenutlopp ................................ 28 Vattenavskiljare ................................ 29
Använda vattenskotern .................. 30
Vattenskoterns funktioner ............. 30
Växelsystem .................................... 30
Elektriskt trimsystem ........................ 32
Vattenskoterns driftlägen .............. 34
Backningsassistans.......................... 34
T.D.E. (thrust directional
enhancer) ...................................... 34
No-wake-läge ................................... 35
Assistansläge ................................... 36
Farthållare......................................... 38
Använda instrumenten ................... 40 Multifunktionspanel....................... 40
Manöverknappar .............................. 41
Skärm............................................ 42
Visa aviseringsinformation................ 43
Startskärm ................................... 44
Kartskärm .................................... 45
Vägpunkt .......................................... 46
Spåra ................................................ 48
GeoFence ......................................... 51
Kartinställningar ............................... 51
Informationsskärm ....................... 52
Assistanslägesskärm ................... 53
Medieskärm (utrustade modeller) ................... 53
Inställningsmenyskärm ................ 54
Ändra PIN-kod (“PIN Settings”)........ 54
Skärminställningar (“Display”) .......... 54
Välja visningsenheter (“Unit”) ........... 54
Välja skärmspråk (“Language”) ........ 55
Ändra klockan som visas
(“Clock”) ........................................ 55
Visa tiden sedan senaste underhåll (“Wellness”) ................... 56
Aviseringsinställningar (“Notifications”) ............................. 56
Telefonhantering
(“Phone Manager”)........................ 57
Kartinställningar (“Map Settings”) .... 59
UF3V73M0.book Page 1 Wednesday, September 15, 2021 2:58 PM

Använda instrumenten
42
MJU46641

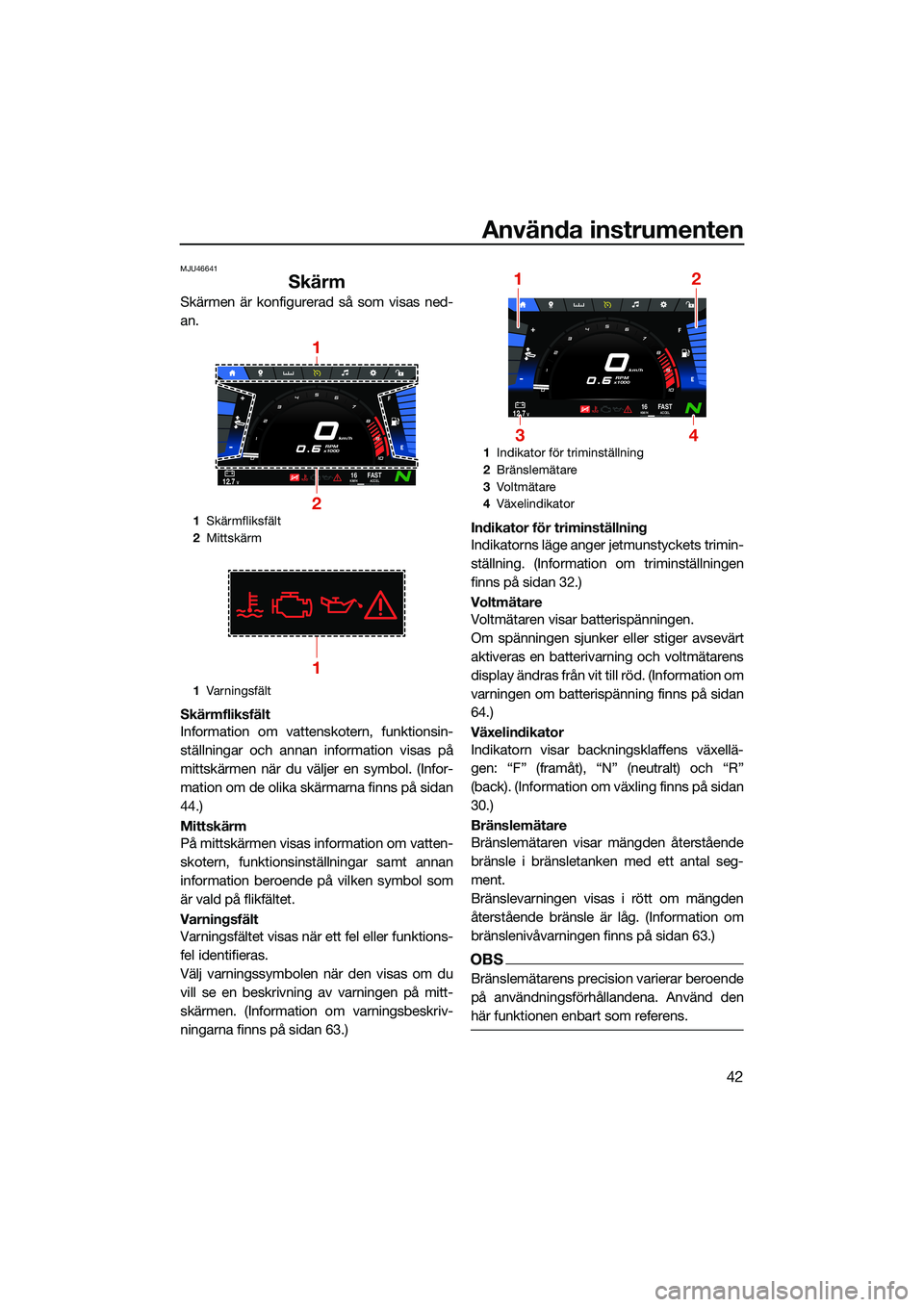

Skärm
Skärmen är konfigurerad så som visas ned-
an.
Skärmfliksfält
Information om vattenskotern, funktionsin-
ställningar och annan information visas på
mittskärmen när du väljer en symbol. (Infor-
mation om de olika skärmarna finns på sidan
44.)
Mittskärm
På mittskärmen visas information om vatten-
skotern, funktionsinställningar samt annan
information beroende på vilken symbol som
är vald på flikfältet.
Varningsfält
Varningsfältet visas när ett fel eller funktions-
fel identifieras.
Välj varningssymbolen när den visas om du
vill se en beskrivning av varningen på mitt-
skärmen. (Information om varningsbeskriv-
ningarna finns på sidan 63.)Indikator för triminställning
Indikatorns läge anger jetmunstyckets trimin-
ställning. (Information om triminställningen
finns på sidan 32.)
Voltmätare
Voltmätaren visar batterispänningen.
Om spänningen sjunker eller stiger avsevärt
aktiveras en batterivarning och voltmätarens
display ändras från vit till röd. (Information om
varningen om batterispänning finns på sidan
64.)
Växelindikator
Indikatorn visar backningsklaffens växellä-
gen: “F” (framåt), “N” (neutralt) och “R”
(back). (Information om växling finns på sidan
30.)
Bränslemätare
Bränslemätaren visar mängden återstående
bränsle i bränsletanken med ett antal seg-
ment.
Bränslevarningen visas i rött om mängden
återstående bränsle är låg. (Information om
bränslenivåvarningen finns på sidan 63.)
OBS
Bränslemätarens precision varierar beroende
på användningsförhållandena. Använd den
här funktionen enbart som referens.
1
Skärmfliksfält
2 Mittskärm
1 Varningsfält
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
2
1
1 Indikator för triminställning
2 Bränslemätare
3 Vo l t m ät a re
4 Växelindikator
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
12
34
UF3V73M0.book Page 42 Wedne sday, September 15, 2021 2:58 PM

Använda instrumenten
44
MJU46662
Startskärm “ ”
Startskärmens mittdisplay visar hastighets-
mätaren, varvräknaren och cruising-indika-
torn. (Information om funktionerna i de olika
lägena finns på sidan 34.)
Varvräknare
Varvräknaren visar motorvarvtalet i formatet
×1000 RPM (v/min) och ett antal segment.
OBS
När motorn startas visas även varvräknaren
längst ner till vänster på andra skärmar än
startskärmen.
Hastighetsmätare
Hastighetsmätaren visar vattenskoterns has-
tighet.
OBS
Visningsenheterna på hastighetsmätaren
väljs i enlighet med multifunktionspanelens
visningsenheter. (Information om hur du
ändrar visningsenheter finns på sidan 54.)
“0” visas på hastighetsmätaren när vatten-
skotern backas eller du kör framåt eller
bakåt på mycket låg hastighet med T.D.E.
Om GPS inte fungerar korrekt kan inte has-
tighetsmätaren visa värden.
När motorn startas visas även hastighets-
mätaren längst ner t ill vänster på andra
skärmar än startskärmen.
1 Var vr ä k n are
2 Hastighetsmätare
3 Indikator för backningshjälp
4 Indikator för T.D.E.
5 Indikator för No-wake-läge
6 Indikator för farthållare
km/h
RPM
x1000
No Wake +1 T.D.E. Forward
Cruise Assist +4 Reverse Assist +2
12
5
4
6
3
1 Varvräknare
1 Hastighetsmätare
KM/Hx1000 RPM12.7V
1
KM/Hx1000 RPM12.7V
1
UF3V73M0.book Page 44 Wedne sday, September 15, 2021 2:58 PM

Använda instrumenten
54
MJU46740
Inställningsmenyskärm “ ”
Följande inställningar kan kontrolleras och
ändras på inställningsmenyns skärm.
“PIN Setting”
“Display”
“Units”
“Language”
“Clock”
“Wellness”
“Notifications”
“Phone Manager”
“Map Settings”
“Factory Reset”
“Regulatory Info”
MJU46751Ändra PIN-kod (“PIN Settings”)
PIN-koden kan ändras till ett annat fyrsiffrigt
nummer.
Ändra PIN-koden:
(1) Ange aktuell PIN-kod och välj “ ”.(2) Ange den nya PIN-koden som ska ställas
in och välj “ ”.
(3) Ange den nya PIN-koden igen och välj “ ”.
MJU46761Skärminställningar (“Display”)
Ändra skärmens temafärg och ljusstyrka.
Ändra skärmens temafärg:
Välj temafärg bland blå, grön, röd och
orange.
Ändra skärmens ljusstyrka:
Justera ljusstyrkan med skjutreglaget för ljus-
styrka.
MJU46771Välja visningsenheter (“Unit”)
Följande visningsenheter kan väljas för multi-
funktionspanelen.
“U.S. Unit”: Avstånd visas i miles, hastig-
heter visas i MPH och bränslemängder vi-
sas i gallons.
Settings
Pin Setting
Display
Units
Language
123
456
789
Cancel0
Enter Current PIN
1Te m a f ä r g
1 Skjutreglage för justering av ljusstyrka
COLOR :
BRIGHTNESS :
Display Settings
1
COLOR :
BRIGHTNESS :
Display Settings
1
UF3V73M0.book Page 54 Wedne sday, September 15, 2021 2:58 PM

Använda instrumenten
64

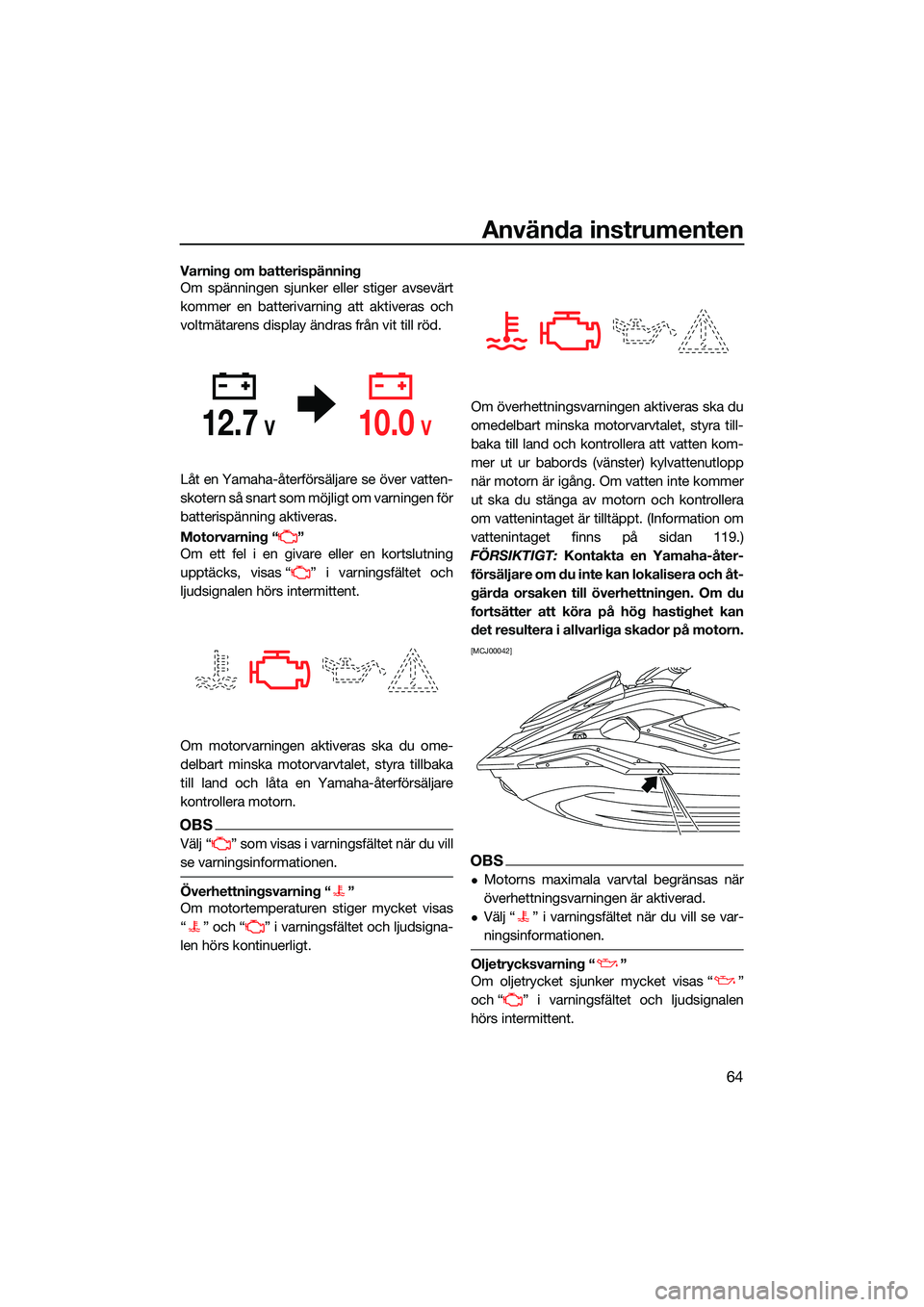

Varning om batterispänning
Om spänningen sjunker eller stiger avsevärt
kommer en batterivarning att aktiveras och
voltmätarens display ändras från vit till röd.
Låt en Yamaha-återförsäljare se över vatten-
skotern så snart som möjligt om varningen för
batterispänning aktiveras.
Motorvarning “ ”
Om ett fel i en givare eller en kortslutning
upptäcks, visas “ ” i varningsfältet och
ljudsignalen hörs intermittent.
Om motorvarningen aktiveras ska du ome-
delbart minska motorvarvtalet, styra tillbaka
till land och låta en Yamaha-återförsäljare
kontrollera motorn.
OBS
Välj “ ” som visas i varningsfältet när du vill
se varningsinformationen.
Överhettningsvarning “ ”
Om motortemperaturen stiger mycket visas
“ ” och “ ” i varningsfältet och ljudsigna-
len hörs kontinuerligt.Om överhettningsvarningen aktiveras ska du
omedelbart minska motorvarvtalet, styra till-
baka till land och kontrollera att vatten kom-
mer ut ur babords (vänster) kylvattenutlopp
när motorn är igång. Om vatten inte kommer
ut ska du stänga av motorn och kontrollera
om vattenintaget är tilltäppt. (Information om
vattenintaget finns på sidan 119.)
FÖRSIKTIGT: Kontakta en Yamaha-åter-
försäljare om du inte kan lokalisera och åt-
gärda orsaken till överhettningen. Om du
fortsätter att köra på hög hastighet kan
det resultera i allvarliga skador på motorn.
[MCJ00042]
OBS
Motorns maximala varvtal begränsas när
överhettningsvarningen är aktiverad.
Välj “ ” i varningsfältet när du vill se var-
ningsinformationen.
Oljetrycksvarning “ ”
Om oljetrycket sjunker mycket visas “ ”
och “ ” i varningsfältet och ljudsignalen
hörs intermittent.
12.7V10.0V
UF3V73M0.book Page 64 Wedne sday, September 15, 2021 2:58 PM
