Bedienung der Instrumente
44
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
Betriebsstundenzähler.

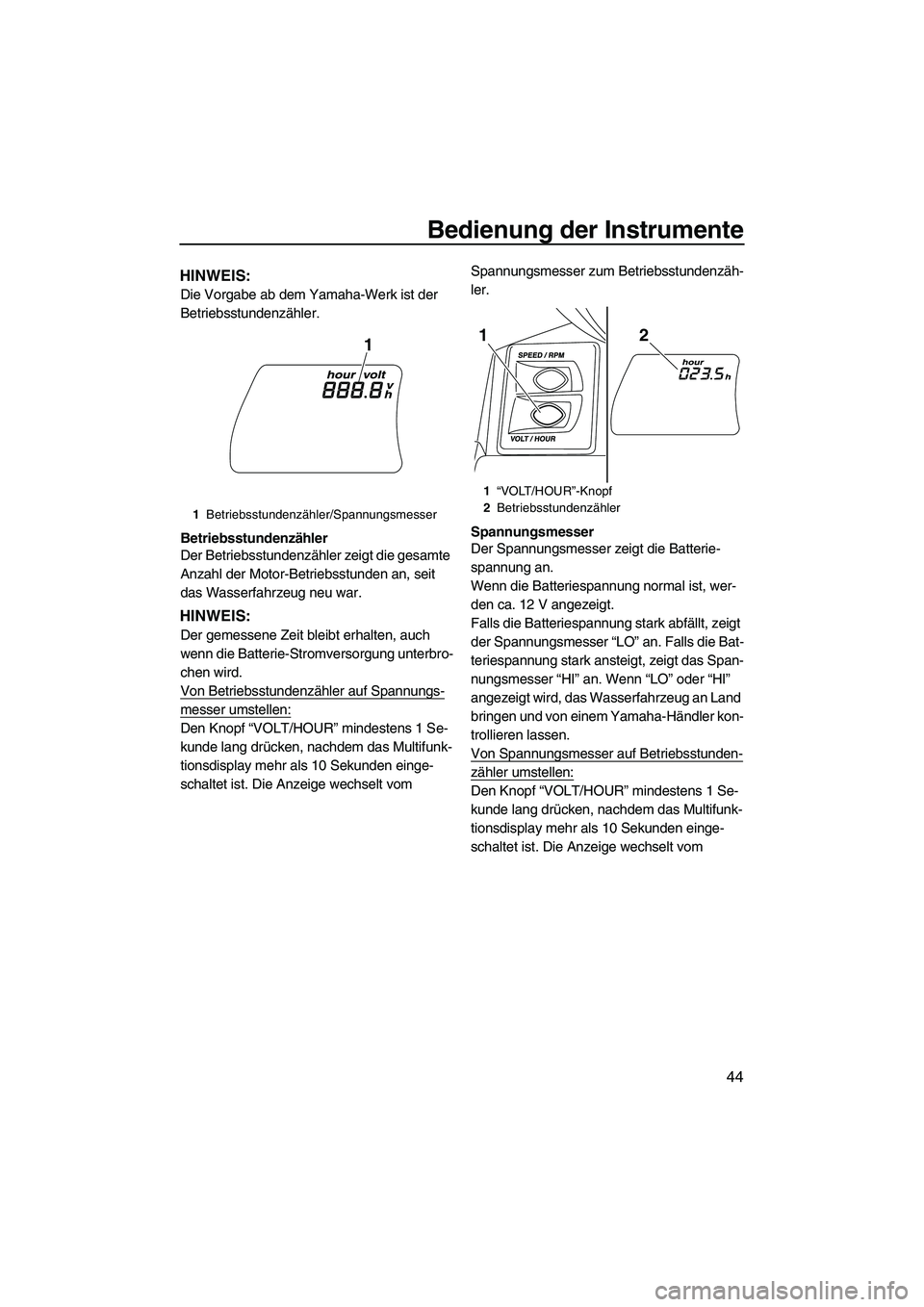

Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unterbro-
chen wird.
Von Betriebsstundenzähler auf Spannungs-
messer umstellen:
Den Knopf “VOLT/HOUR” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay mehr als 10 Sekunden einge-
schaltet ist. Die Anzeige wechselt vom Spannungsmesser zum Betriebsstundenzäh-
ler.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, zeigt
der Spannungsmesser “LO” an. Falls die Bat-
teriespannung stark ansteigt, zeigt das Span-
nungsmesser “HI” an. Wenn “LO” oder “HI”
angezeigt wird, das Wasserfahrzeug an Land
bringen und von einem Yamaha-Händler kon-
trollieren lassen.
Von Spannungsmesser auf Betriebsstunden-
zähler umstellen:
Den Knopf “VOLT/HOUR” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay mehr als 10 Sekunden einge-
schaltet ist. Die Anzeige wechselt vom
1
Betriebsstundenzähler/Spannungsmesser
1
1“VOLT/HOUR”-Knopf
2 Betriebsstundenzähler
21
UF2T71G0.book Page 44 Friday, July 13, 2012 3:52 PM

Bedienung der Instrumente
45
Betriebsstundenzähler zum Spannungsmes-
ser.

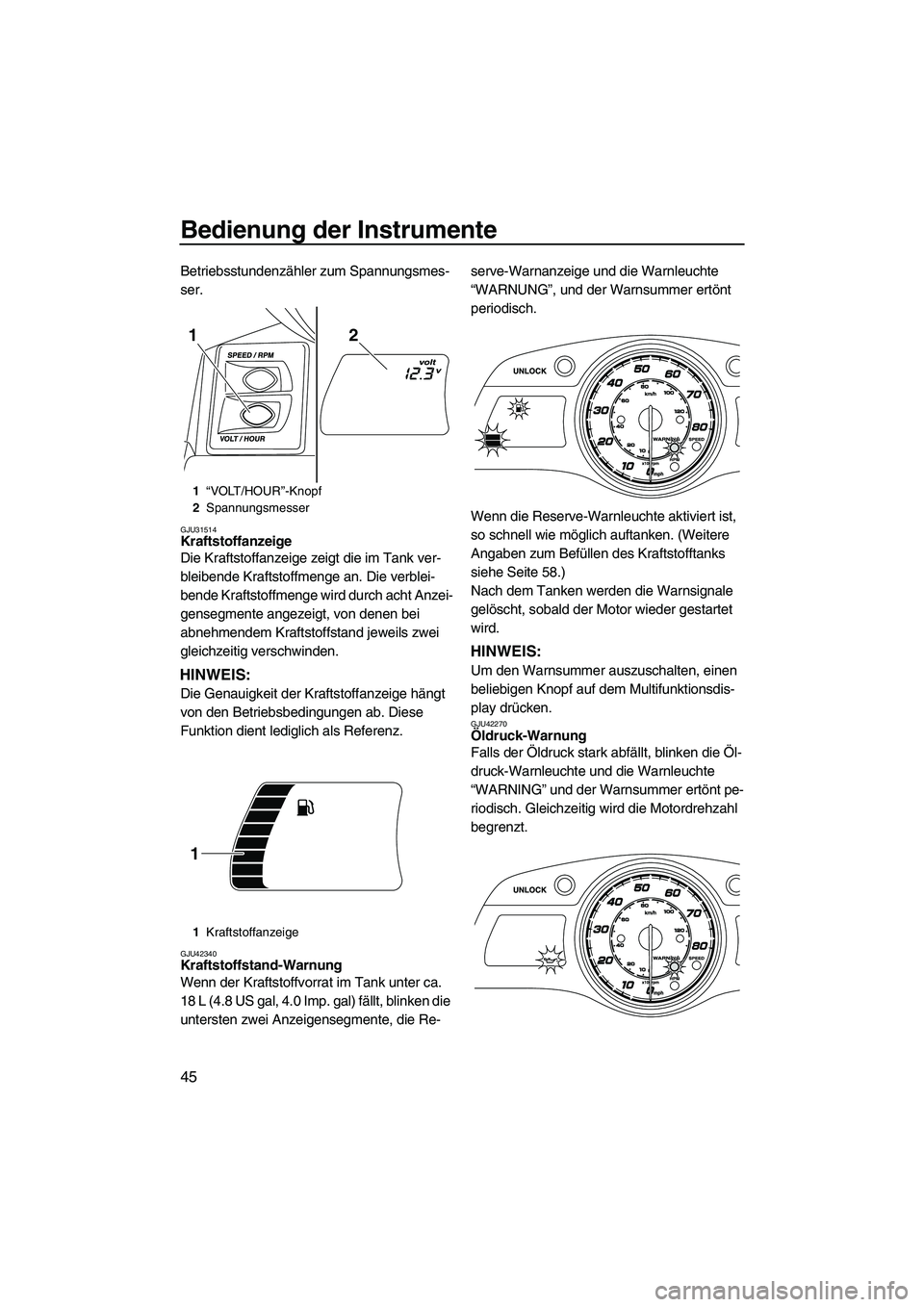

GJU31514Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch acht Anzei-
gensegmente angezeigt, von denen bei
abnehmendem Kraftstoffstand jeweils zwei
gleichzeitig verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU42340Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp. gal) fällt, blinken die
untersten zwei Anzeigensegmente, die Re-serve-Warnanzeige und die Warnleuchte
“WARNUNG”, und der Warnsummer ertönt
periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 58.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42270Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte und die Warnleuchte
“WARNING” und der Warnsummer ertönt pe-
riodisch. Gleichzeitig wird die Motordrehzahl
begrenzt.
1
“VOLT/HOUR”-Knopf
2 Spannungsmesser
1 Kraftstoffanzeige
21
1
UF2T71G0.book Page 45 Friday, July 13, 2012 3:52 PM

Bedienung der Instrumente
46
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
60.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.

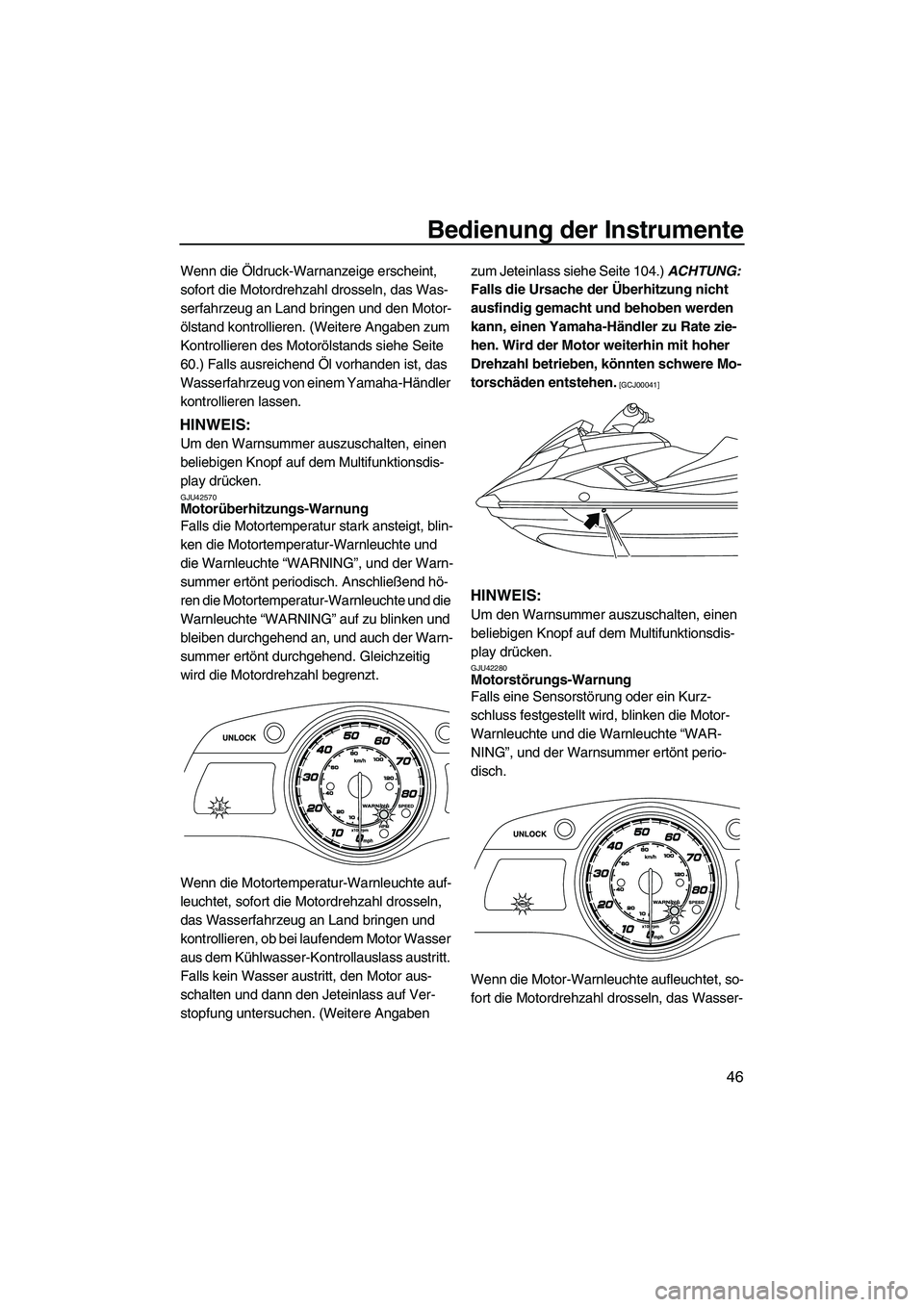

GJU42570Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt, blin-
ken die Motortemperatur-Warnleuchte und
die Warnleuchte “WARNING”, und der Warn-
summer ertönt periodisch. Anschließend hö-
ren die Motortemperatur-Warnleuchte und die
Warnleuchte “WARNING” auf zu blinken und
bleiben durchgehend an, und auch der Warn-
summer ertönt durchgehend. Gleichzeitig
wird die Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Wasser
aus dem Kühlwasser-Kontrollauslass austritt.
Falls kein Wasser austritt, den Motor aus-
schalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben zum Jeteinlass siehe Seite 104.)
ACHTUNG:
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00041]
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42280Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt perio-
disch.
Wenn die Motor-Warnleuchte aufleuchtet, so-
fort die Motordrehzahl drosseln, das Wasser-

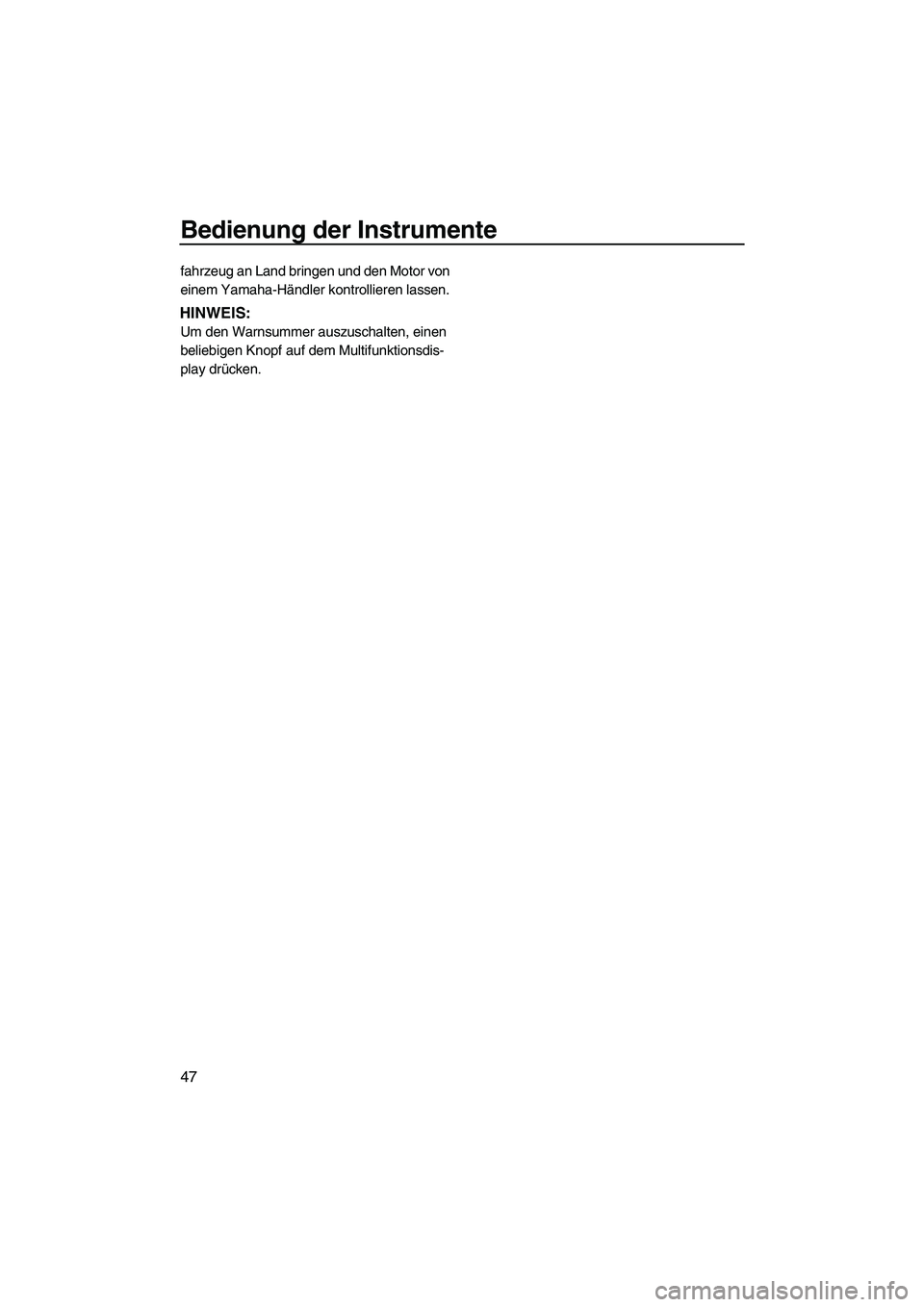

UF2T71G0.book Page 46 Friday, July 13, 2012 3:52 PM

Bedienung der Instrumente
47
fahrzeug an Land bringen und den Motor von
einem Yamaha-Händler kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
UF2T71G0.book Page 47 Friday, July 13, 2012 3:52 PM

Bedienung der Ausrüstung
48
GJU40333
Ausrüstung GJU42202Sitze
Der vordere und der hintere Sitz sind demon-
tierbar.
Die Sitze demontieren, um Zugang zum Mo-
torraum und zum abnehmbaren wasserdich-
ten Ablagefach zu erhalten.

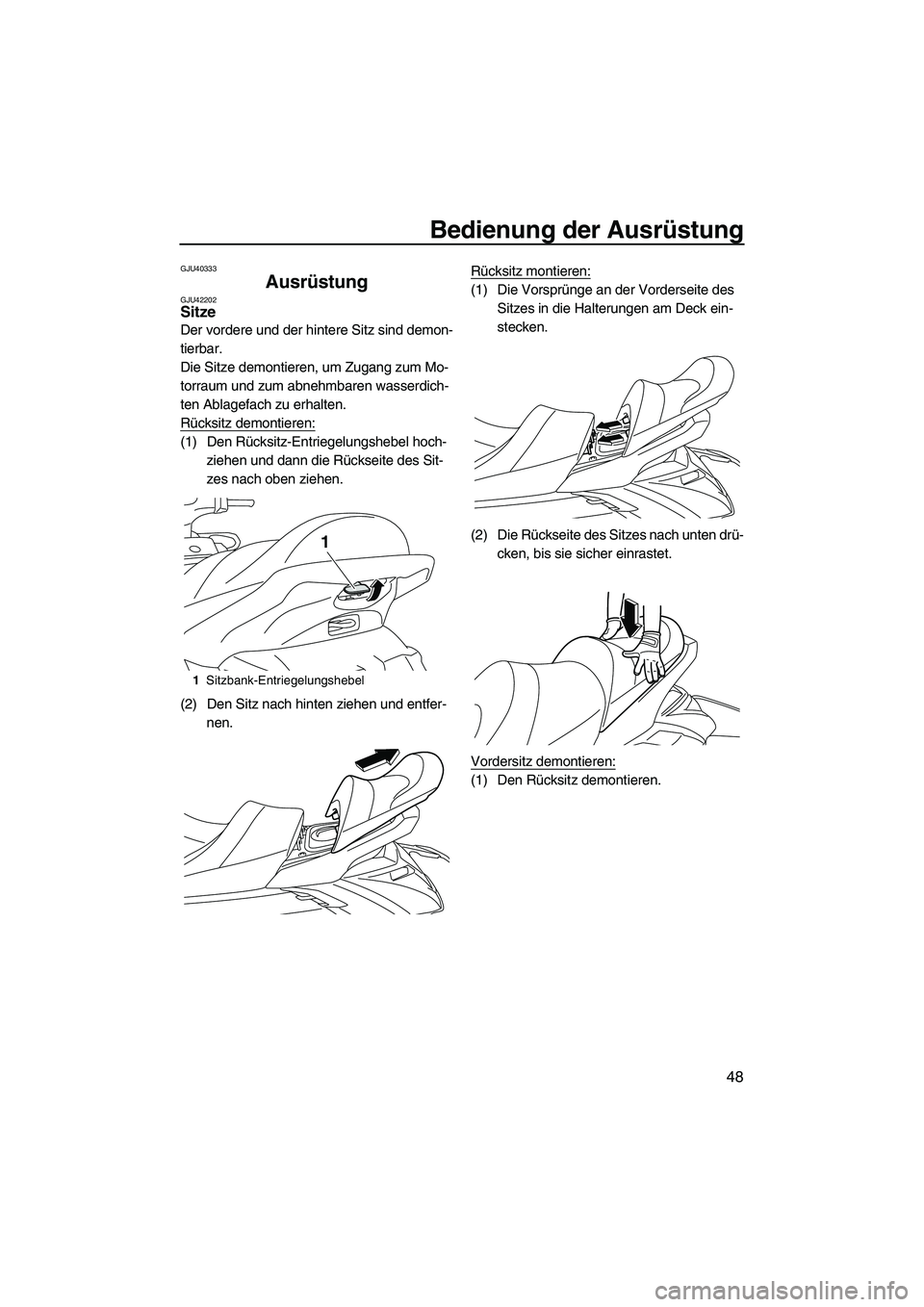

Rücksitz demontieren:
(1) Den Rücksitz-Entriegelungshebel hoch-ziehen und dann die Rückseite des Sit-
zes nach oben ziehen.
(2) Den Sitz nach hinten ziehen und entfer- nen. Rücksitz montieren:
(1) Die Vorsprünge an der Vorderseite des
Sitzes in die Halterungen am Deck ein-
stecken.
(2) Die Rückseite des Sitzes nach unten drü- cken, bis sie sicher einrastet.
Vordersitz demontieren:
(1) Den Rücksitz demontieren.
1 Sitzbank-Entriegelungshebel
1
UF2T71G0.book Page 48 Friday, July 13, 2012 3:52 PM

Bedienung der Ausrüstung
49

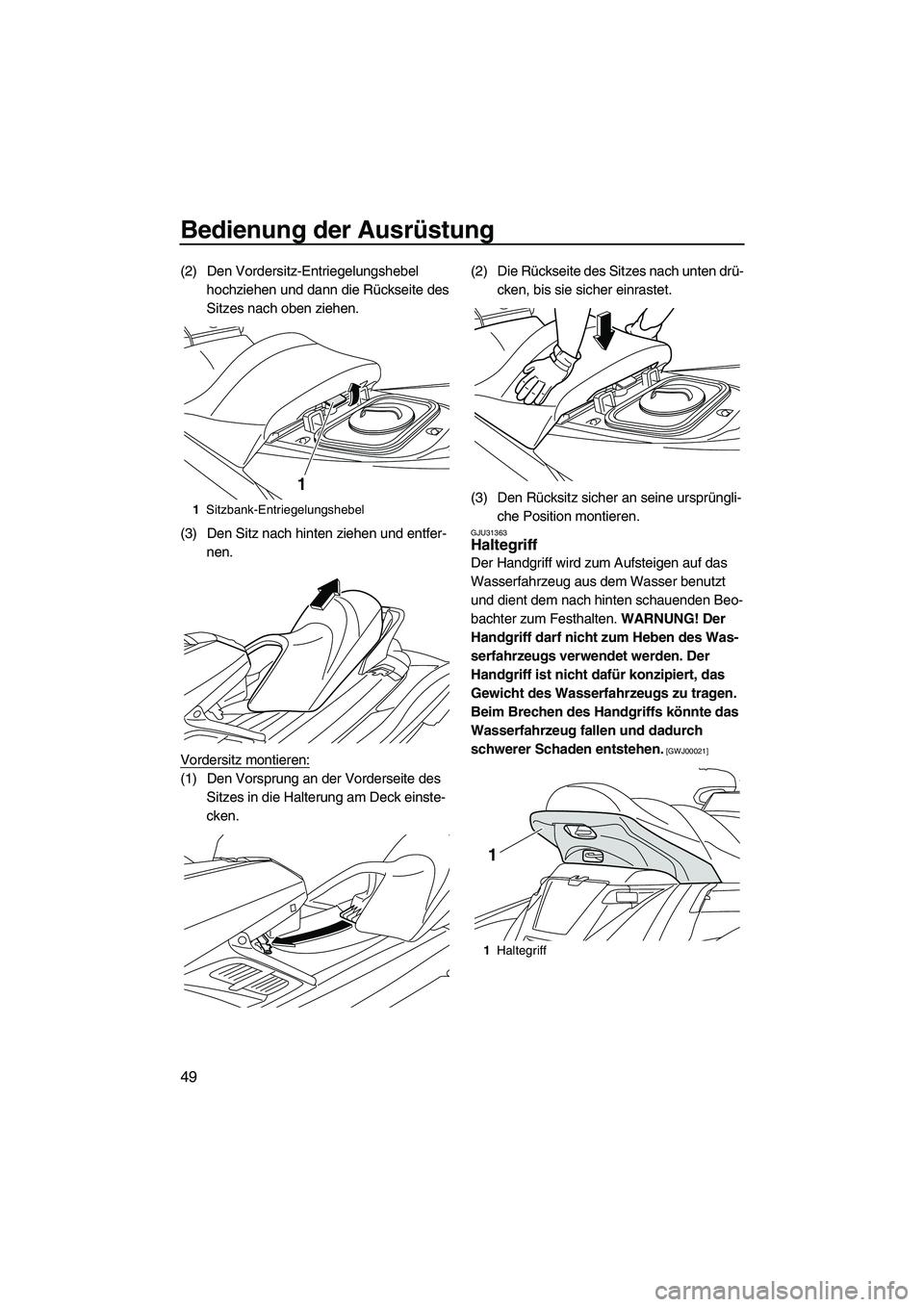

(2) Den Vordersitz-Entriegelungshebel hochziehen und dann die Rückseite des
Sitzes nach oben ziehen.
(3) Den Sitz nach hinten ziehen und entfer- nen.
Vordersitz montieren:
(1) Den Vorsprung an der Vorderseite des Sitzes in die Halterung am Deck einste-
cken. (2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
(3) Den Rücksitz sicher an seine ursprüngli- che Position montieren.
GJU31363Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Beo-
bachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00021]
1 Sitzbank-Entriegelungshebel
1
1Haltegriff
1
UF2T71G0.book Page 49 Friday, July 13, 2012 3:52 PM

Bedienung der Ausrüstung
50

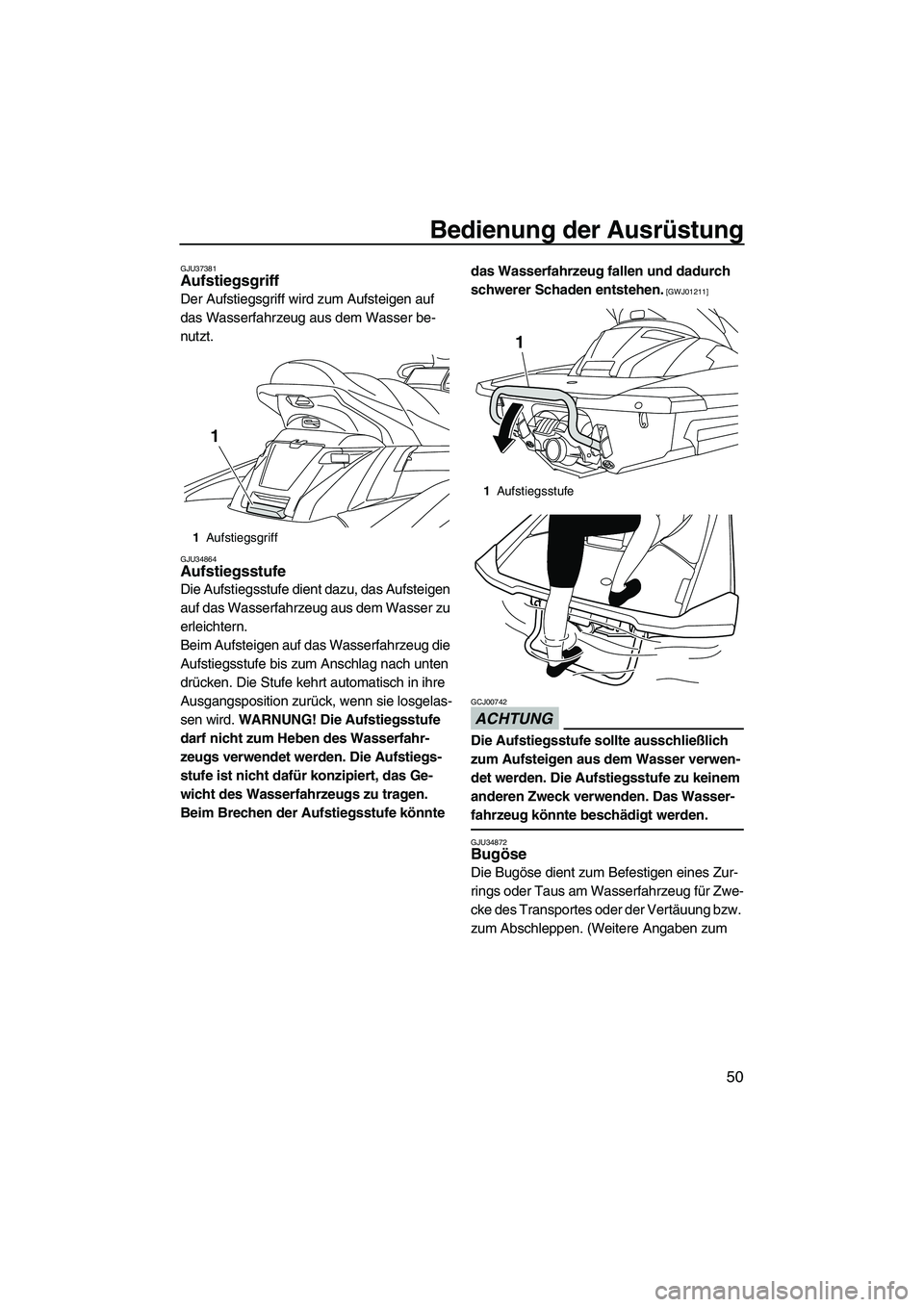

GJU37381Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34864Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01211]
ACHTUNG
GCJ00742
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU34872Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung bzw.
zum Abschleppen. (Weitere Angaben zum
1
Aufstiegsgriff
1
1Aufstiegsstufe
1
UF2T71G0.book Page 50 Friday, July 13, 2012 3:52 PM

Bedienung der Ausrüstung
51
Abschleppen des Wasserfahrzeugs siehe
Seite 108.)

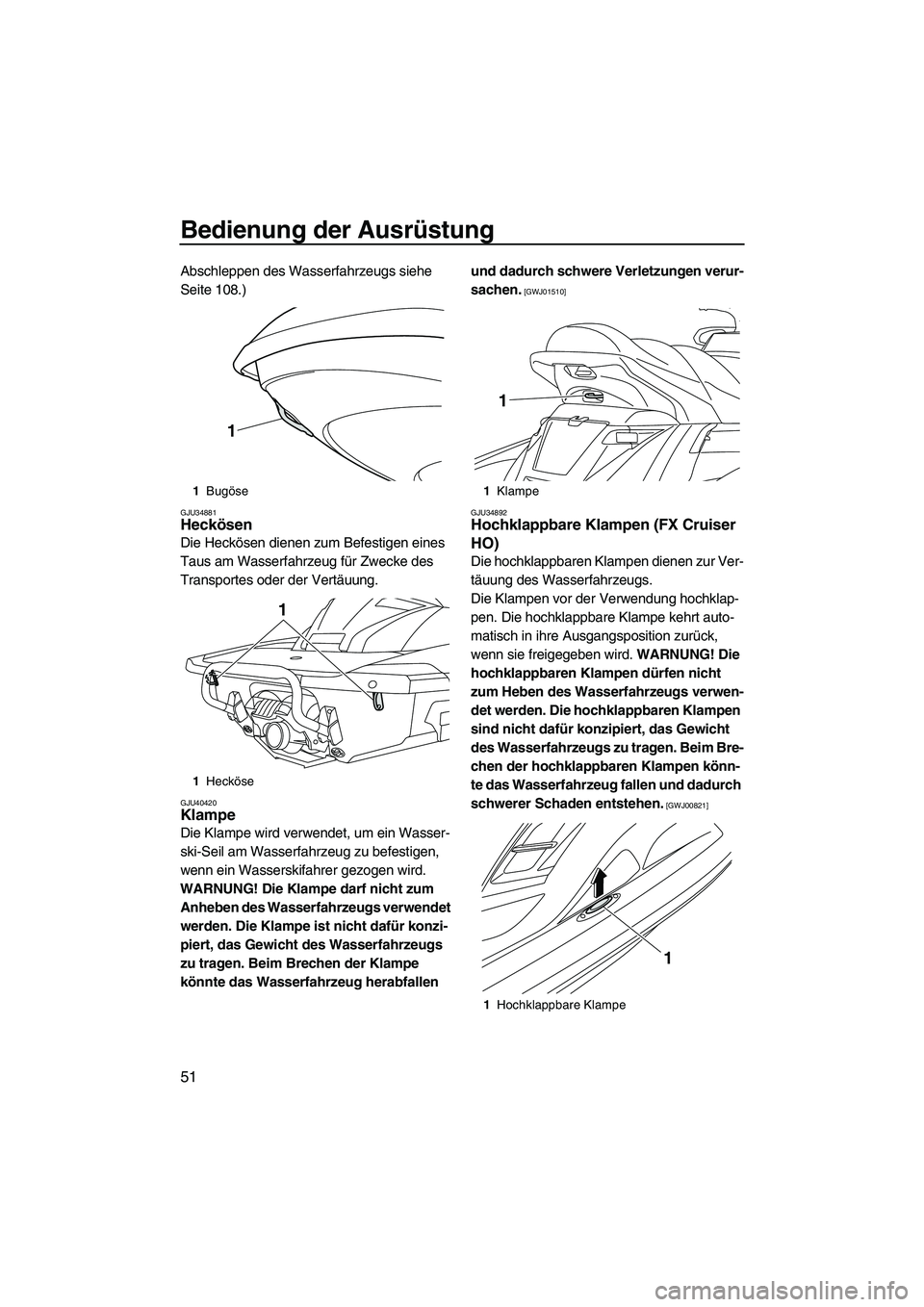

GJU34881Heckösen
Die Heckösen dienen zum Befestigen eines
Taus am Wasserfahrzeug für Zwecke des
Transportes oder der Vertäuung.
GJU40420Klampe
Die Klampe wird verwendet, um ein Wasser-
ski-Seil am Wasserfahrzeug zu befestigen,
wenn ein Wasserskifahrer gezogen wird.
WARNUNG! Die Klampe darf nicht zum Anheben des Wasserfahrzeugs verwendet
werden. Die Klampe ist nicht dafür konzi-
piert, das Gewicht des Wasserfahrzeugs
zu tragen. Beim Brechen der Klampe
könnte das Wasserfahrzeug herabfallen und dadurch schwere Verletzungen verur-
sachen.
[GWJ01510]
GJU34892
Hochklappbare Klampen (FX Cruiser
HO)
Die hochklappbaren Klampen dienen zur Ver-
täuung des Wasserfahrzeugs.
Die Klampen vor der Verwendung hochklap-
pen. Die hochklappbare Klampe kehrt auto-
matisch in ihre Ausgangsposition zurück,
wenn sie freigegeben wird. WARNUNG! Die
hochklappbaren Klampen dürfen nicht
zum Heben des Wasserfahrzeugs verwen-
det werden. Die hochklappbaren Klampen
sind nicht dafür konzipiert, das Gewicht
des Wasserfahrzeugs zu tragen. Beim Bre-
chen der hochklappbaren Klampen könn-
te das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00821]
1 Bugöse
1 Hecköse
1
1
1Klampe
1 Hochklappbare Klampe
1
1
UF2T71G0.book Page 51 Friday, July 13, 2012 3:52 PM

Bedienung der Ausrüstung
52
GJU42290Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Die Ablagefächer sind nur wasserdicht, wenn
sie fest verschlossen sind. Gegenstände, die
trocken bleiben müssen, sollten in wasser-
dichten Beuteln mitgeführt werden.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig ver-
schlossen sind.

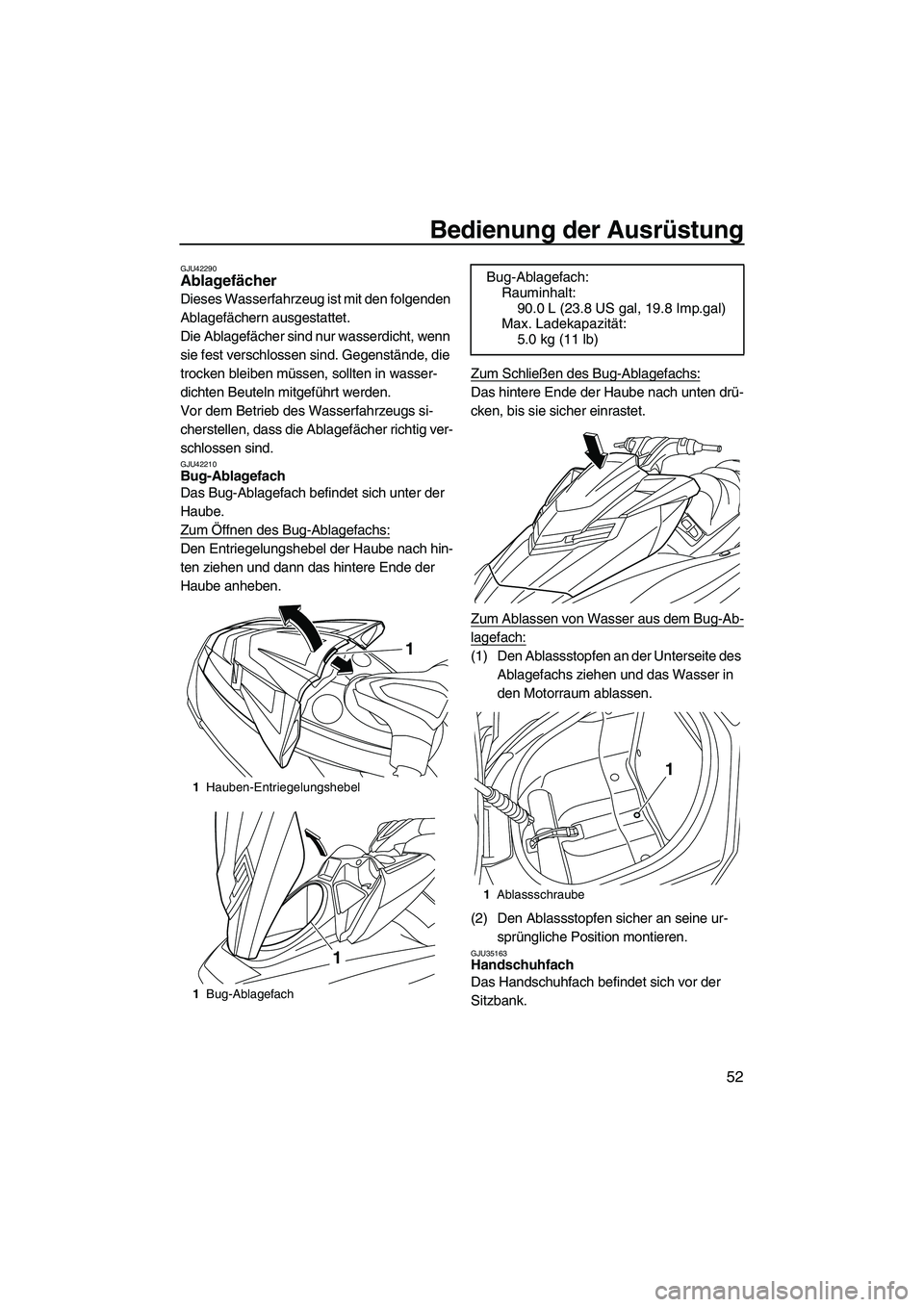

GJU42210Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube.
Zum Öffnen des Bug-Ablagefachs:
Den Entriegelungshebel der Haube nach hin-
ten ziehen und dann das hintere Ende der
Haube anheben.Zum Schließen des Bug-Ablagefachs:
Das hintere Ende der Haube nach unten drü-
cken, bis sie sicher einrastet.
Zum Ablassen von Wasser aus dem Bug-Ab-
lagefach:
(1) Den Ablassstopfen an der Unterseite des
Ablagefachs ziehen und das Wasser in
den Motorraum ablassen.
(2) Den Ablassstopfen sicher an seine ur- sprüngliche Position montieren.
GJU35163Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
1Hauben-Entriegelungshebel
1 Bug-Ablagefach
1
1
Bug-Ablagefach:
Rauminhalt:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Max. Ladekapazität: 5.0 kg (11 lb)
1Ablassschraube
1
UF2T71G0.book Page 52 Friday, July 13, 2012 3:52 PM

Bedienung der Ausrüstung
53

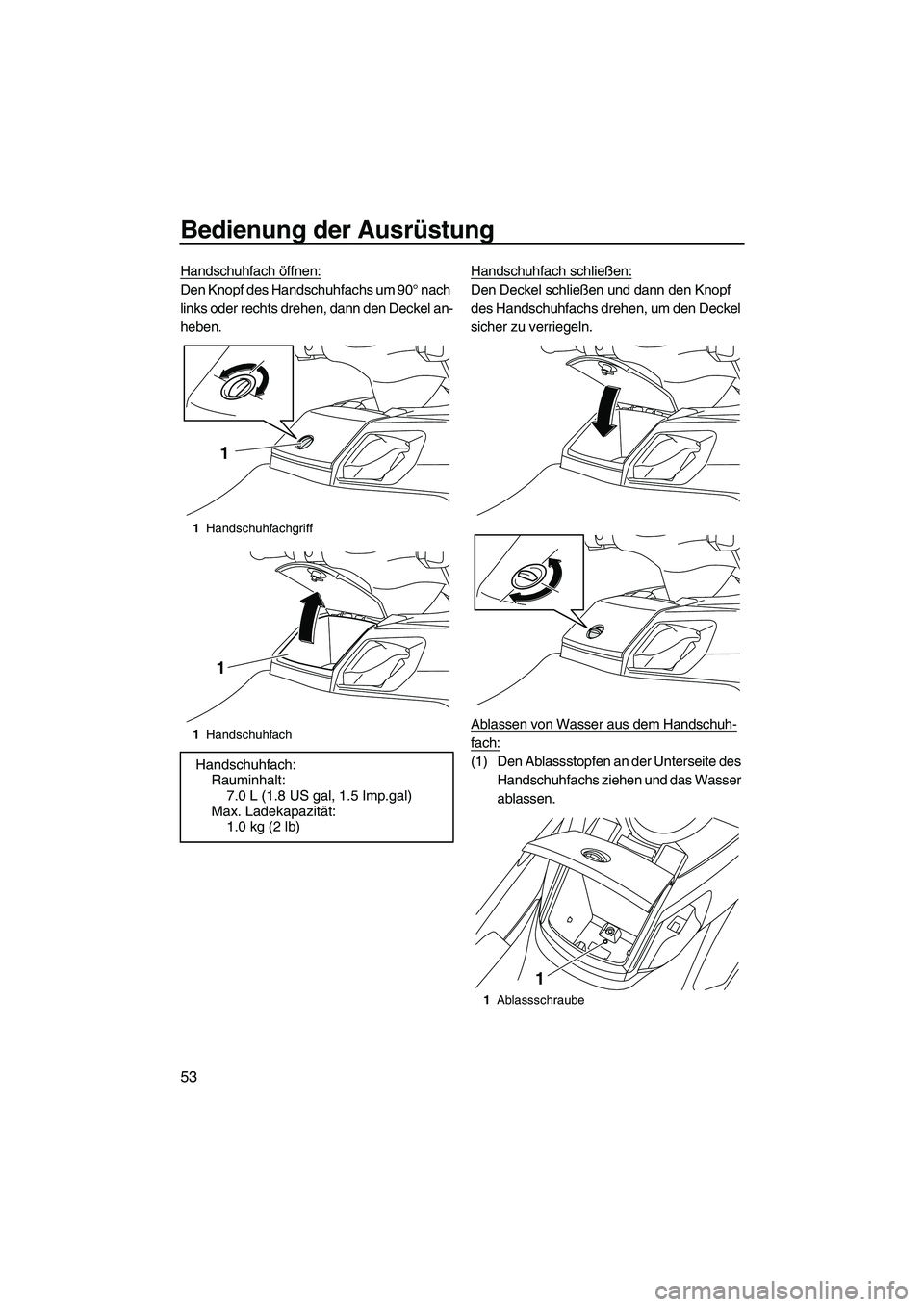

Handschuhfach öffnen:
Den Knopf des Handschuhfachs um 90° nach
links oder rechts drehen, dann den Deckel an-
heben.Handschuhfach schließen:Den Deckel schließen und dann den Knopf
des Handschuhfachs drehen, um den Deckel
sicher zu verriegeln.
Ablassen von Wasser aus dem Handschuh-
fach:
(1) Den Ablassstopfen an der Unterseite des
Handschuhfachs ziehen und das Wasser
ablassen.
1Handschuhfachgriff
1 Handschuhfach
Handschuhfach:
Rauminhalt:7.0 L (1.8 US gal, 1.5 Imp.gal)
Max. Ladekapazität: 1.0 kg (2 lb)
1
1
1Ablassschraube
1
UF2T71G0.book Page 53 Friday, July 13, 2012 3:52 PM
