YAMAHA FX HO CRUISER 2014 Manual de utilização (in Portuguese)

Conservação e armazenamento
93
uma descarga contínua de água através
da tubeira do jacto.
(8) Deixar funcionar o motor ao ralenti du- rante cerca de 3 minutos, observando o
estado do motor. Se o motor parar du-
rante a operação de lavagem, fechar
imediatamente a torneira da água e re-
petir o procedimento a partir do passo 7.
ADVERTÊNCIA: Não fazer circular
água nas condutas (passagens) da
água de refrigeração com o motor
desligado. Nestas condições, pode
existir retorno de água através do si-
lenciador de escape para o motor, o
que provocaria danos graves no mo-
tor.
[PCJ00123]
(9) Fechar a torneira.
(10) Forçar a expulsão da água presente nas condutas (passagens) da água de refri-
geração, accionando e libertando rápida
e alternadamente o comando do acele-
rador durante 10 a 15 segundos.
(11) Desligar o motor.
(12) Remover a ponteira da mangueira e, em seguida, instalar firmemente o tampão
do adaptador da mangueira de lavagem,
apertando-o completamente.
(13) Fechar bem o compartimento de arma- zenamento na popa.
(14) Instalar firmemente o compartimento de armazenamento estanque amovível e os bancos nas respectivas posições origi-
nais.
PJU33736Limpeza do veículo
(1) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 50.)
(2) Enxaguar o motor e o respectivo com- partimento com uma pequena quantida-
de de água. ADVERTÊNCIA: Não lavar
o motor nem o respectivo comparti-
mento com água pressurizada, de
modo a evitar danos graves no mes-
mo.
[PCJ00572]
(3) Drenar a água do compartimento do mo- tor. (Ver as informações sobre a drena-
gem da água do porão na página 64.)
(4) Secar o motor e o respectivo comparti- mento com um pano seco.
(5) Lavar o casco, o convés e a bomba de jacto com água doce.
(6) Secar o casco, o convés e a bomba de jacto com um pano seco.
(7) Limpar todos os componentes de vinilo e borracha, tais como os bancos e os ve-
dantes do compartimento do motor,
com protector de vinilo.
(8) Para minimizar a corrosão, pulverizar as peças metálicas do casco, do convés e
do motor com um inibidor de corrosão.
(9) Deixar o compartimento do motor secar bem ao ar, antes de instalar os bancos.
(10) Instalar firmemente os bancos nas res- pectivas posições originais.
PJU33687Cuidados com a bateria
Se não se pretender utilizar o veículo por um
período superior a um mês, remover a bate-
ria, verificá-la e guardá-la num local fresco e
seco.
UF2T72P0.book Page 93 Monday, July 22, 2013 2:40 PM

Conservação e armazenamento
94

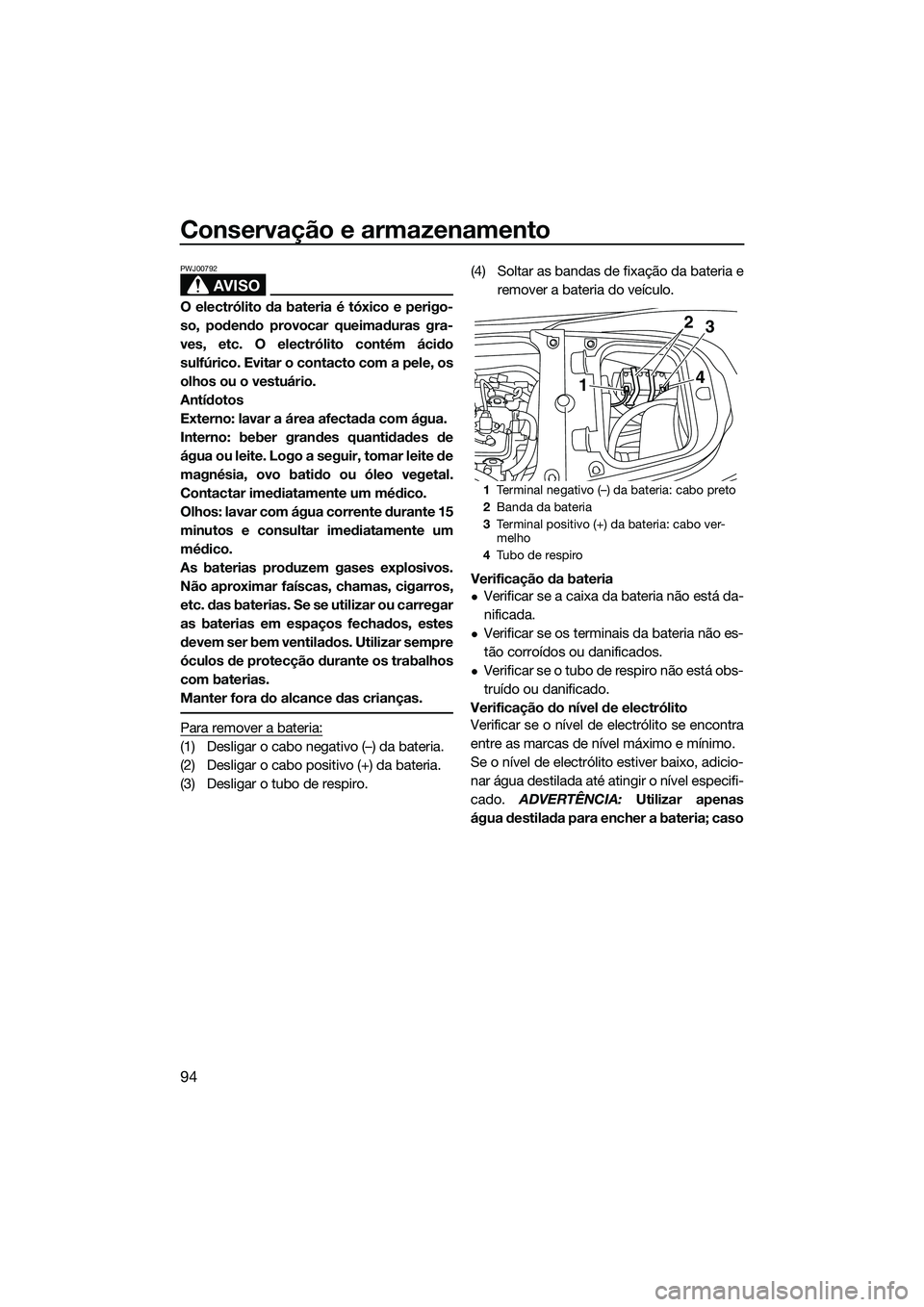

AVISO
PWJ00792
O electrólito da bateria é tóxico e perigo-
so, podendo provocar queimaduras gra-
ves, etc. O electrólito contém ácido
sulfúrico. Evitar o contacto com a pele, os
olhos ou o vestuário.
Antídotos
Externo: lavar a área afectada com água.
Interno: beber grandes quantidades de
água ou leite. Logo a seguir, tomar leite de
magnésia, ovo batido ou óleo vegetal.
Contactar imediatamente um médico.
Olhos: lavar com água corrente durante 15
minutos e consultar imediatamente um
médico.
As baterias produzem gases explosivos.
Não aproximar faíscas, chamas, cigarros,
etc. das baterias. Se se utilizar ou carregar
as baterias em espaços fechados, estes
devem ser bem ventilados. Utilizar sempre
óculos de protecção durante os trabalhos
com baterias.
Manter fora do alcance das crianças.
Para remover a bateria:
(1) Desligar o cabo negativo (–) da bateria.
(2) Desligar o cabo positivo (+) da bateria.
(3) Desligar o tubo de respiro. (4) Soltar as bandas de fixação da bateria e
remover a bateria do veículo.
Verificação da bateria
Verificar se a caixa da bateria não está da-
nificada.
Verificar se os terminais da bateria não es-
tão corroídos ou danificados.
Verificar se o tubo de respiro não está obs-
truído ou danificado.
Verificação do nível de electrólito
Verificar se o nível de electrólito se encontra
entre as marcas de nível máximo e mínimo.
Se o nível de electrólito estiver baixo, adicio-
nar água destilada até atingir o nível especifi-
cado. ADVERTÊNCIA: Utilizar apenas
água destilada para encher a bateria; caso
1 Terminal negativo (–) da bateria: cabo preto
2 Banda da bateria
3 Terminal positivo (+) da bateria: cabo ver-
melho
4 Tubo de respiro
143
2
UF2T72P0.book Page 94 Monday, July 22, 2013 2:40 PM

Conservação e armazenamento
95
contrário, poderá reduzir a vida útil da ba-
teria.
[PCJ00242]
Se for adicionada água destilada, verificar a
tensão da bateria.
Recomenda-se que seja um Concessionário
Yamaha a verificar a tensão da bateria e a carregá-la. Caso se faça o carregamento da
bateria pessoalmente, ler e seguir as instru-
ções fornecidas com a máquina de teste e o
carregador que forem utilizados.
ADVERTÊNCIA: Não tentar carregar a ba-
teria apressadamente. Tal poderá reduzir
a vida útil da mesma.
[PCJ00252]
Verificação das bandas de fixação da ba-
teria
Verificar se as bandas de fixação da bateria
não estão danificadas. Para guardar a bateria:
(1) Limpar a caixa da bateria com água do-
ce.
(2) Se os terminais da bateria estiverem su- jos ou corroídos, limpá-los com uma es-
cova de arame.
(3) Aplicar Yamaha Marine Grease ou Yamaha Grease A nos terminais da bate-ria.
(4) Guardar a bateria num local fresco e se- co. ADVERTÊNCIA: Armazenar a bate-
ria descarregada pode provocar
danos permanentes à bateria. A bate-
ria deve ser verificada periodicamen-
te.
[PCJ00103]
Para instalar a bateria:
(1) Colocar a bateria no respectivo compar- timento e prender as bandas de fixação
da bateria aos suportes.
(2) Ligar o cabo positivo (+) da bateria (ver- melho) ao terminal positivo (+) da bateria.
ADVERTÊNCIA: A inversão dos cabos
da bateria danifica os componentes
eléctricos.
[PCJ00262]
1 Marca do nível máximo
2 Marca do nível mínimo
1 Banda da bateria
1Terminal da bateria
Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Gre-
ase A
UF2T72P0.book Page 95 Monday, July 22, 2013 2:40 PM

Conservação e armazenamento
96
(3) Ligar o cabo negativo (–) da bateria (pre-to) ao terminal negativo (–) da bateria.
(4) Ligar o tubo de respiro à bateria. AVISO!
Se o tubo de respiro estiver danifica-
do, obstruído ou não estiver devida-
mente ligado, pode ocorrer um
incêndio ou explosão.
[PWJ00452]
(5) Certificar-se de que a bateria se encon- tra bem fixa no compartimento.
PJU33493
Armazenamento por um longo período
AVISO
PWJ00331
Quando se guardar o veículo aquático, co-
locá-lo sempre adriçado na posição hori-
zontal, de modo a evitar o derrame de
combustível no motor ou no respectivo
compartimento; este derrame de combus-
tível pode conduzir a um incêndio.
O armazenamento durante longos períodos
de tempo, por exemplo durante o Inverno, re-
quer uma manutenção preventiva para evitar
a deterioração. Aconselha-se a manutenção
do veículo por um Concessionário Yamaha
antes de este ser armazenado.
Contudo, os procedimentos que se seguem
podem ser facilmente realizados pelo pro-
prietário.
PJU40763Limpeza
(1) Lavar as condutas (passagens) da água
de refrigeração. (Ver as informações so-
bre a lavagem das condutas (passagens)
da água de refrigeração na página 92.)
OBSERVAÇÃO:
Se se pretender guardar o veículo por um
longo período, por exemplo no Inverno, ates-
tar o reservatório de combustível com gaso-
lina de destilação recente e adicionar
condicionador e estabilizador de combustível
ao reservatório, segundo as instruções do fa-
bricante, antes de se ligar o motor.
(2) Limpar o veículo. (Ver as informaçõessobre a limpeza do veículo aquático na
página 93.)
Polir o casco com cera não abrasiva.
UF2T72P0.book Page 96 Monday, July 22, 2013 2:40 PM

Conservação e armazenamento
97

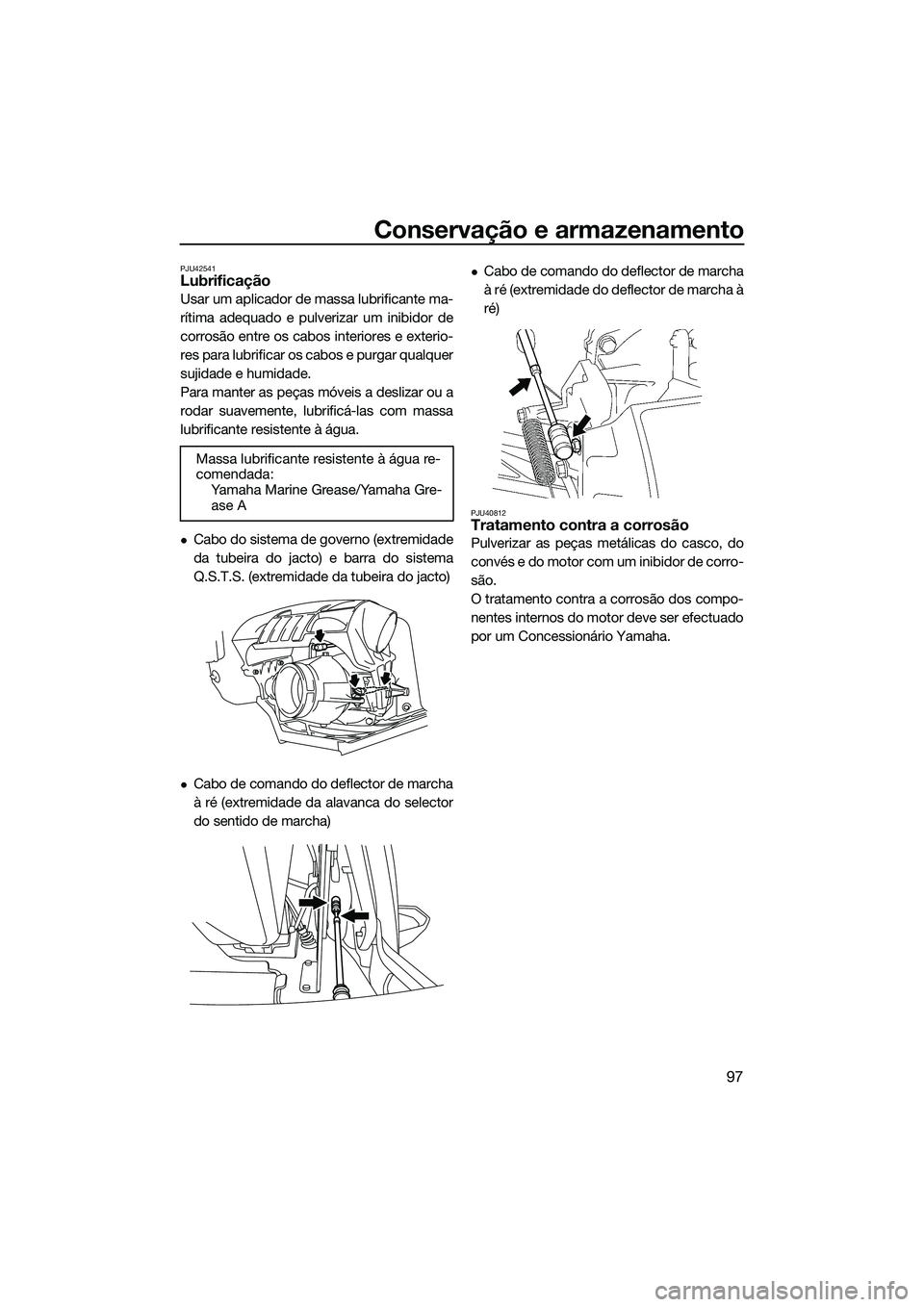

PJU42541Lubrificação
Usar um aplicador de massa lubrificante ma-
rítima adequado e pulverizar um inibidor de
corrosão entre os cabos interiores e exterio-
res para lubrificar os cabos e purgar qualquer
sujidade e humidade.
Para manter as peças móveis a deslizar ou a
rodar suavemente, lubrificá-las com massa
lubrificante resistente à água.
Cabo do sistema de governo (extremidade
da tubeira do jacto) e barra do sistema
Q.S.T.S. (extremidade da tubeira do jacto)
Cabo de comando do deflector de marcha
à ré (extremidade da alavanca do selector
do sentido de marcha)
Cabo de comando do deflector de marcha
à ré (extremidade do deflector de marcha à
ré)
PJU40812Tratamento contra a corrosão
Pulverizar as peças metálicas do casco, do
convés e do motor com um inibidor de corro-
são.
O tratamento contra a corrosão dos compo-
nentes internos do motor deve ser efectuado
por um Concessionário Yamaha.
Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Gre-
ase A
UF2T72P0.book Page 97 Monday, July 22, 2013 2:40 PM

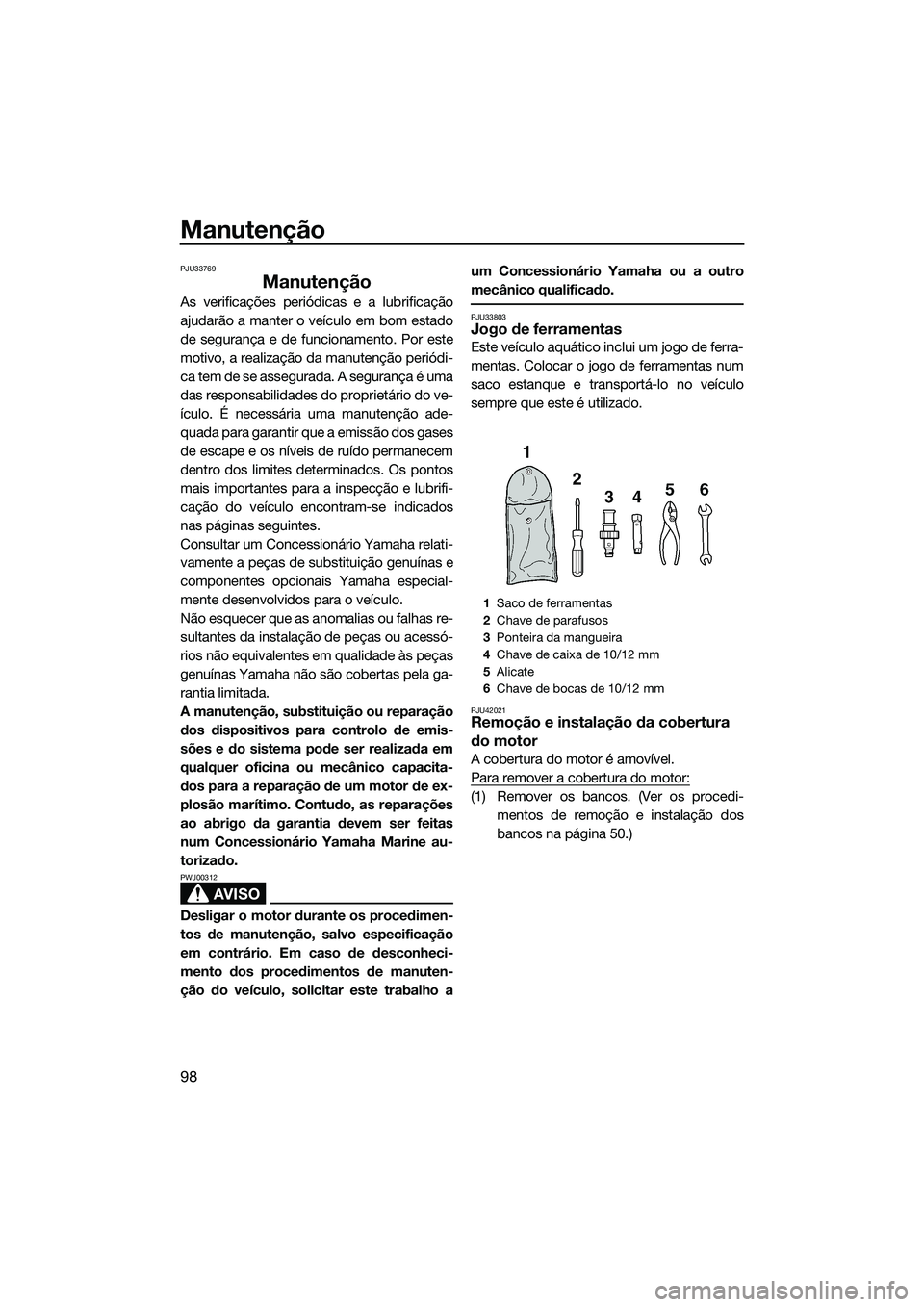

Manutenção
98
PJU33769
Manutenção
As verificações periódicas e a lubrificação
ajudarão a manter o veículo em bom estado
de segurança e de funcionamento. Por este
motivo, a realização da manutenção periódi-
ca tem de se assegurada. A segurança é uma
das responsabilidades do proprietário do ve-
ículo. É necessária uma manutenção ade-
quada para garantir que a emissão dos gases
de escape e os níveis de ruído permanecem
dentro dos limites determinados. Os pontos
mais importantes para a inspecção e lubrifi-
cação do veículo encontram-se indicados

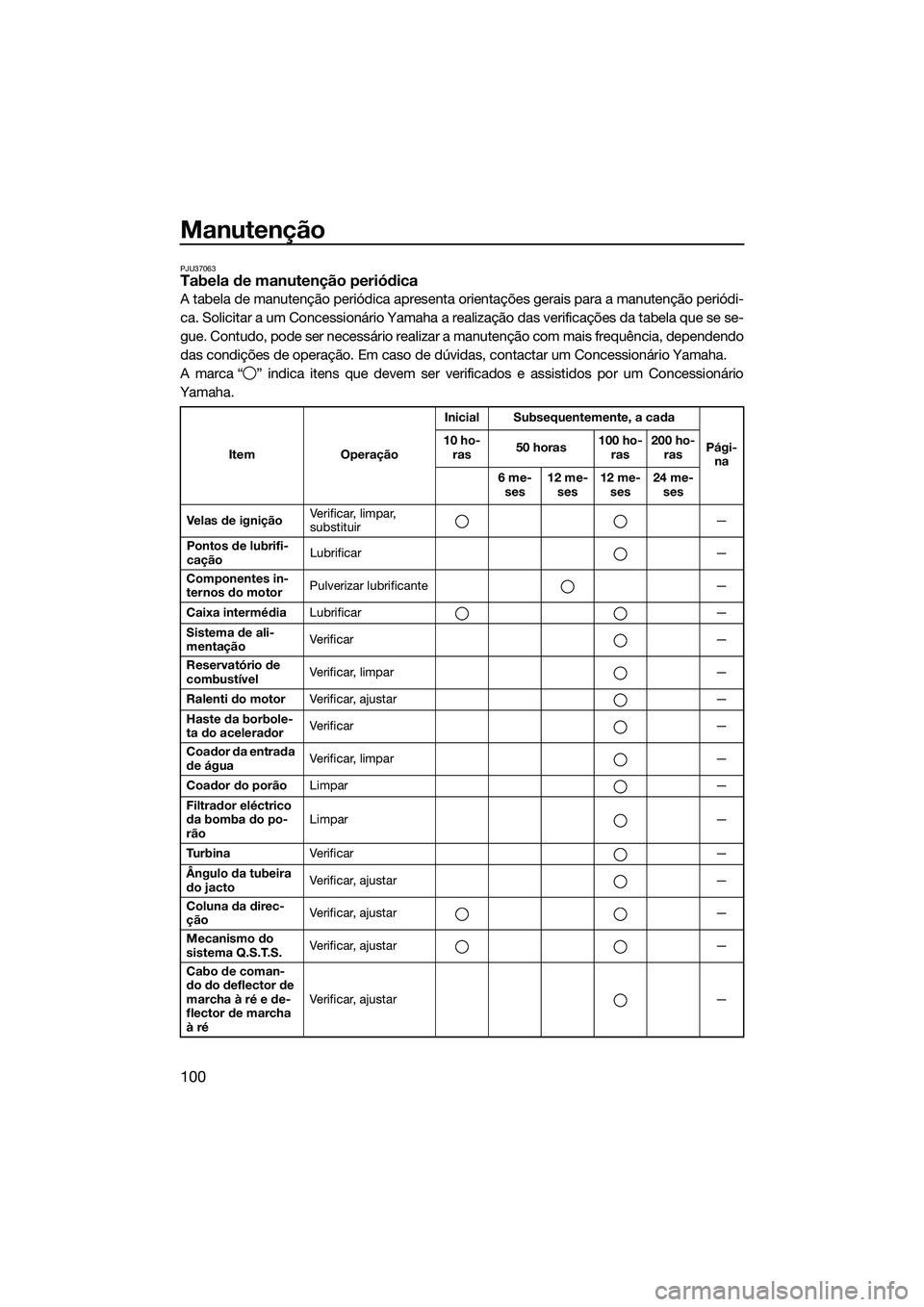

nas páginas seguintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessó-
rios não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacita-
dos para a reparação de um motor de ex-
plosão marítimo. Contudo, as reparações
ao abrigo da garantia devem ser feitas
num Concessionário Yamaha Marine au-
torizado.
AVISO
PWJ00312
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manuten-
ção do veículo, solicitar este trabalho aum Concessionário Yamaha ou a outro
mecânico qualificado.
PJU33803Jogo de ferramentas
Este veículo aquático inclui um jogo de ferra-
mentas. Colocar o jogo de ferramentas num
saco estanque e transportá-lo no veículo
sempre que este é utilizado.
PJU42021Remoção e instalação da cobertura
do motor
A cobertura do motor é amovível.
Para remover a cobertura do motor:
(1) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 50.)
1Saco de ferramentas
2 Chave de parafusos
3 Ponteira da mangueira
4 Chave de caixa de 10/12 mm
5 Alicate
6 Chave de bocas de 10/12 mm
UF2T72P0.book Page 98 Monday, July 22, 2013 2:40 PM

Manutenção
99

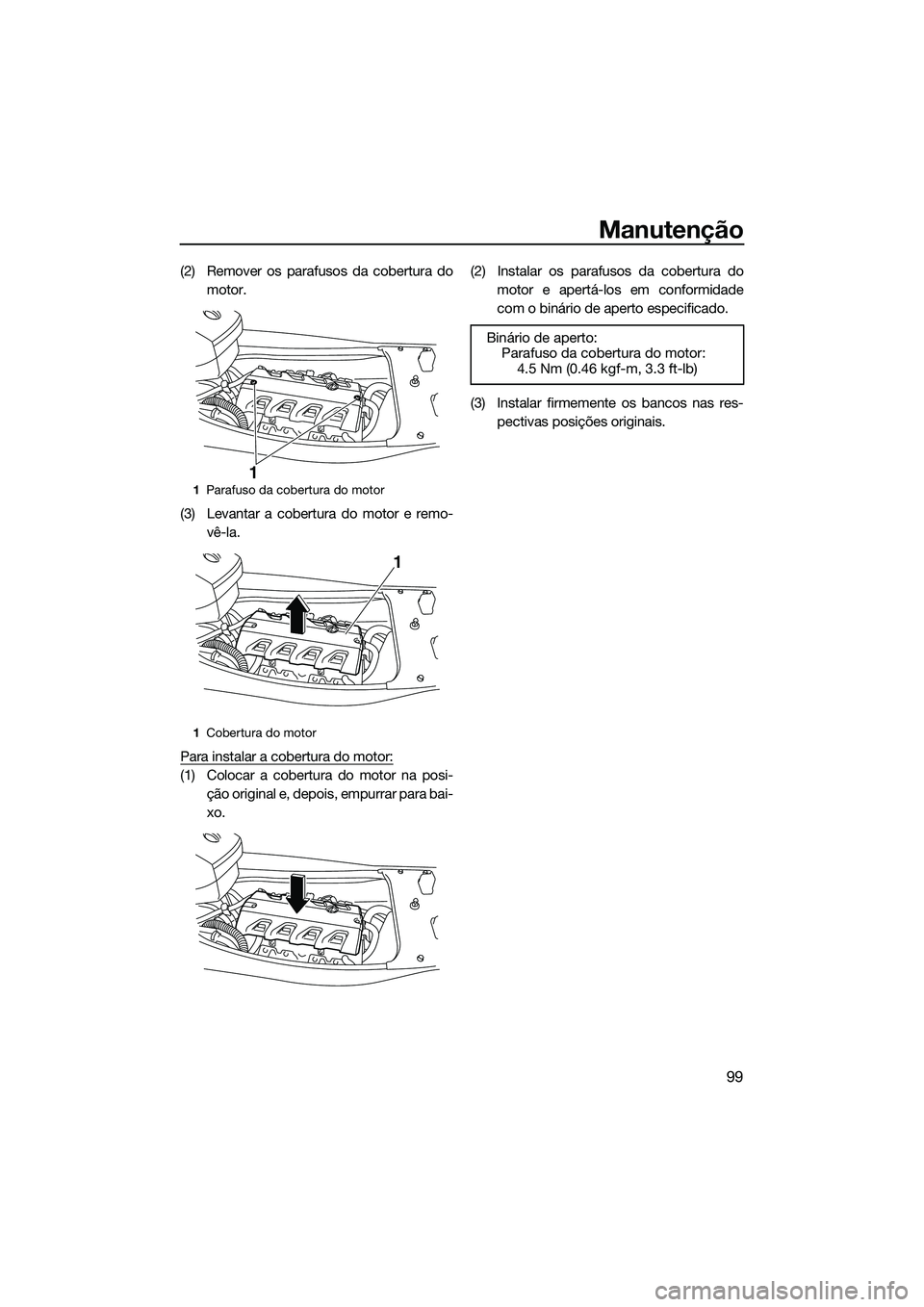

(2) Remover os parafusos da cobertura domotor.
(3) Levantar a cobertura do motor e remo- vê-la.
Para instalar a cobertura do motor:
(1) Colocar a cobertura do motor na posi- ção original e, depois, empurrar para bai-
xo. (2) Instalar os parafusos da cobertura do
motor e apertá-los em conformidade
com o binário de aperto especificado.
(3) Instalar firmemente os bancos nas res- pectivas posições originais.
1Parafuso da cobertura do motor
1 Cobertura do motor1
1
Binário de aperto:
Parafuso da cobertura do motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
UF2T72P0.book Page 99 Monday, July 22, 2013 2:40 PM

Manutenção
100
PJU37063Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódi-
ca. Solicitar a um Concessionário Yamaha a realização das verificações da tabela que se se-
gue. Contudo, pode ser necessário realizar a manutenção com mais frequência, dependendo
das condições de operação. Em caso de dúvidas, contactar um Concessionário Yamaha.
A marca “ ” indica itens que devem ser verificados e assistidos por um Concessionário
Yamaha.
Item OperaçãoInicial Subsequentemente, a cada
Pági-na
10 ho-
ras 50 horas
100 ho-
ras 200 ho-
ras
6 me- ses 12 me-
ses 12 me-
ses 24 me-
ses
Velas de ignição Verificar, limpar,
substituir
—
Pontos de lubrifi-
cação Lubrificar
—
Componentes in-
ternos do motor Pulverizar lubrificante
—
Caixa intermédia Lubrificar —
Sistema de ali-
mentação Ve rif i c ar
—
Reservatório de
combustível Verificar, limpar
—
Ralenti do motor Ve rif i c ar, aj u s t a r —
Haste da borbole-
ta do acelerador Ve rif i c ar
—
Coador da entrada
de água Verificar, limpar
—
Coador do porão Limpar —
Filtrador eléctrico
da bomba do po-
rão Limpar
—
Tu r b i n a Ve rif i c ar —
Ângulo da tubeira
do jacto Ve rif i c ar, aj u s t a r
—
Coluna da direc-
ção Ve rif i c ar, aj u s t a r
—
Mecanismo do
sistema Q.S.T.S. Ve rif i c ar, aj u s t a r
—
Cabo de coman-
do do deflector de
marcha à ré e de-
flector de marcha
à ré Ve rif i c ar, aj u s t a r
—
UF2T72P0.book Page 100 Monday, July 22, 2013 2:40 PM

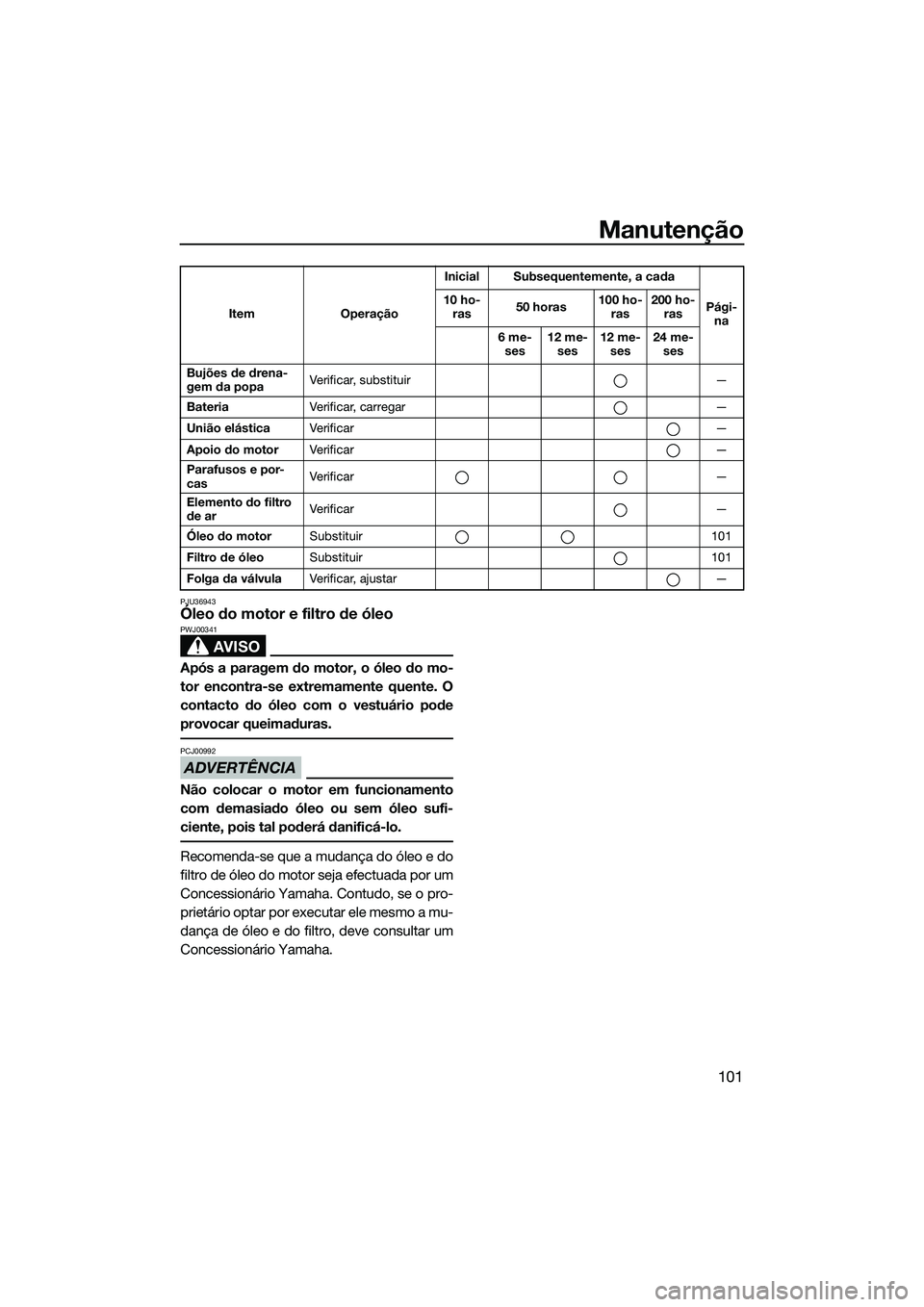

Manutenção
101
PJU36943Óleo do motor e filtro de óleo
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00992
Não colocar o motor em funcionamento
com demasiado óleo ou sem óleo sufi-
ciente, pois tal poderá danificá-lo.
Recomenda-se que a mudança do óleo e do
filtro de óleo do motor seja efectuada por um
Concessionário Yamaha. Contudo, se o pro-
prietário optar por executar ele mesmo a mu-
dança de óleo e do filtro, deve consultar um
Concessionário Yamaha.
Bujões de drena-
gem da popaVerificar, substituir —
Bateria Verificar, carregar —
União elástica Ve rif i c ar —
Apoio do motor Ve rif i c ar —
Parafusos e por-
cas Ve rif i c ar —
Elemento do filtro
de ar Ve rif i c ar —
Óleo do motor Substituir 101
Filtro de óleo Substituir 101
Folga da válvula Ve rif i c ar, aj u s t a r —
Item
OperaçãoInicial Subsequentemente, a cada
Pági-na
10 ho-
ras 50 horas 100 ho-
ras 200 ho-
ras
6 me- ses 12 me-
ses 12 me-
ses 24 me-
ses
UF2T72P0.book Page 101 Monday, July 22, 2013 2:40 PM

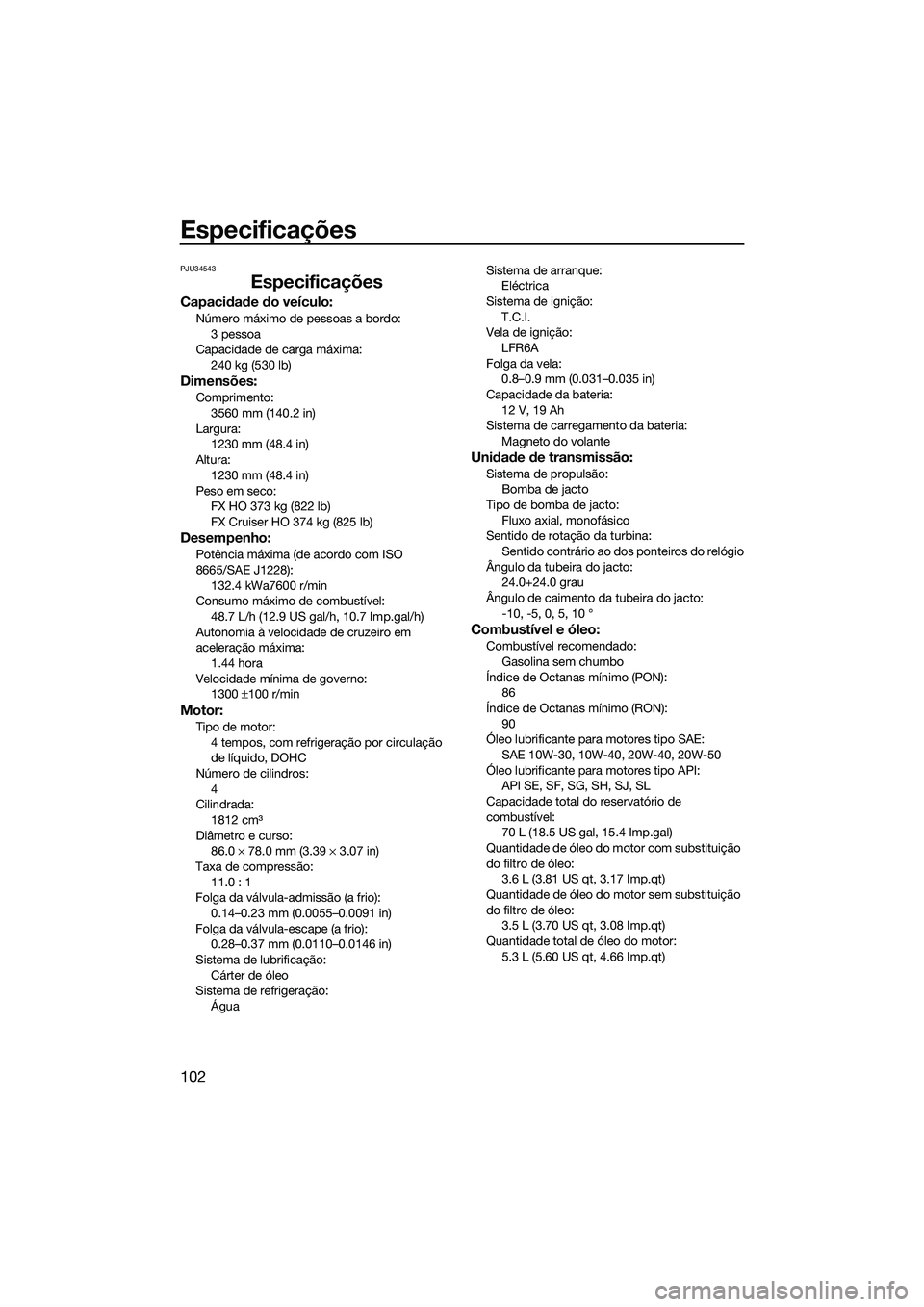

Especificações
102
PJU34543
Especificações
Capacidade do veículo:
Número máximo de pessoas a bordo:3 pessoa
Capacidade de carga máxima: 240 kg (530 lb)
Dimensões:
Comprimento:
3560 mm (140.2 in)
Largura: 1230 mm (48.4 in)
Altura: 1230 mm (48.4 in)
Peso em seco: FX HO 373 kg (822 lb)
FX Cruiser HO 374 kg (825 lb)
Desempenho:
Potência máxima (de acordo com ISO
8665/SAE J1228):132.4 kWa7600 r/min
Consumo máximo de combustível:
48.7 L/h (12.9 US gal/h, 10.7 Imp.gal/h)
Autonomia à velocidade de cruzeiro em
aceleração máxima:
1.44 hora
Velocidade mínima de governo: 1300 ±100 r/min
Motor:
Tipo de motor:
4 tempos, com refrigeração por circulação
de líquido, DOHC
Número de cilindros:
4
Cilindrada: 1812 cm³
Diâmetro e curso: 86.0 × 78.0 mm (3.39 × 3.07 in)
Taxa de compressão:
11.0 : 1
Folga da válvula-admissão (a frio): 0.14–0.23 mm (0.0055–0.0091 in)
Folga da válvula-escape (a frio): 0.28–0.37 mm (0.0110–0.0146 in)
Sistema de lubrificação:
Cárter de óleo
Sistema de refrigeração: Água Sistema de arranque:
Eléctrica
Sistema de ignição: T.C.I.
Vela de ignição:
LFR6A
Folga da vela: 0.8–0.9 mm (0.031–0.035 in)
Capacidade da bateria: 12 V, 19 Ah
Sistema de carregamento da bateria:
Magneto do volante
Unidade de transmissão:
Sistema de propulsão:Bomba de jacto
Tipo de bomba de jacto: Fluxo axial, monofásico
Sentido de rotação da turbina:
Sentido contrário ao dos ponteiros do relógio
Ângulo da tubeira do jacto: 24.0+24.0 grau
Ângulo de caimento da tubeira do jacto: -10, -5, 0, 5, 10 °
Combustível e óleo:
Combustível recomendado:Gasolina sem chumbo
Índice de Octanas mínimo (PON): 86
Índice de Octanas mínimo (RON):
90
Óleo lubrificante para motores tipo SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Óleo lubrificante para motores tipo API: API SE, SF, SG, SH, SJ, SL
Capacidade total do reservatório de
combustível: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantidade de óleo do motor com substituição
do filtro de óleo: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantidade de óleo do motor sem substituição
do filtro de óleo: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantidade total de óleo do motor:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF2T73P0.book Page 102 Monday, September 23, 2013 1:57 PM
