YAMAHA FX HO CRUISER 2014 Manual de utilização (in Portuguese)

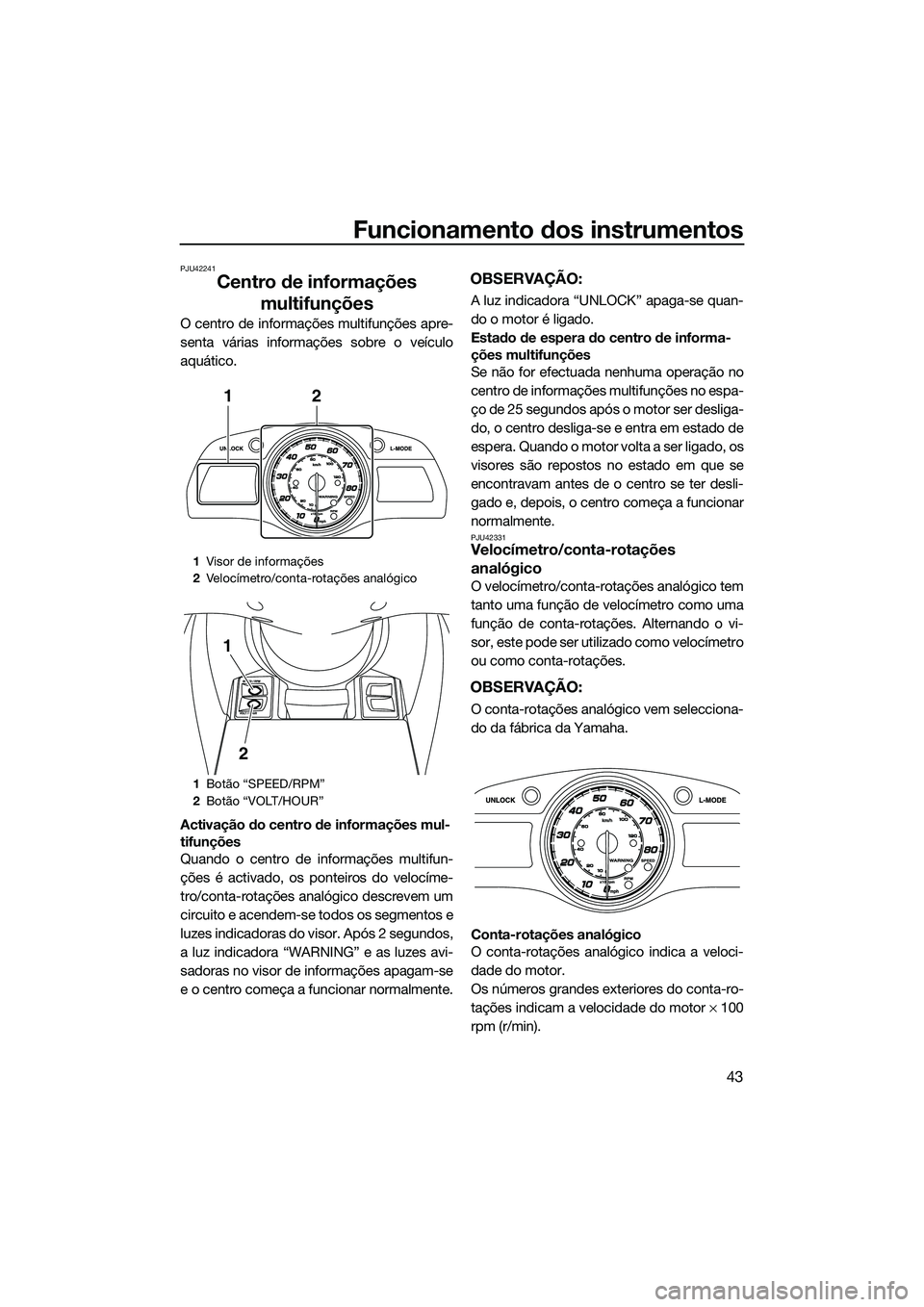

Funcionamento dos instrumentos
43
PJU42241
Centro de informações multifunções
O centro de informações multifunções apre-
senta várias informações sobre o veículo
aquático.
Activação do centro de informações mul-
tifunções
Quando o centro de informações multifun-
ções é activado, os ponteiros do velocíme-
tro/conta-rotações analógico descrevem um
circuito e acendem-se todos os segmentos e
luzes indicadoras do visor. Após 2 segundos,
a luz indicadora “WARNING” e as luzes avi-
sadoras no visor de informações apagam-se
e o centro começa a funcionar normalmente.
OBSERVAÇÃO:
A luz indicadora “UNLOCK” apaga-se quan-
do o motor é ligado.
Estado de espera do centro de informa-
ções multifunções
Se não for efectuada nenhuma operação no
centro de informações multifunções no espa-
ço de 25 segundos após o motor ser desliga-
do, o centro desliga-se e entra em estado de
espera. Quando o motor volta a ser ligado, os
visores são repostos no estado em que se
encontravam antes de o centro se ter desli-
gado e, depois, o centro começa a funcionar
normalmente.
PJU42331Velocímetro/conta-rotações
analógico
O velocímetro/conta-rotações analógico tem
tanto uma função de velocímetro como uma
função de conta-rotações. Alternando o vi-
sor, este pode ser utilizado como velocímetro
ou como conta-rotações.
OBSERVAÇÃO:
O conta-rotações analógico vem selecciona-
do da fábrica da Yamaha.
Conta-rotações analógico
O conta-rotações analógico indica a veloci-
dade do motor.
Os números grandes exteriores do conta-ro-
tações indicam a velocidade do motor × 100
rpm (r/min).
1 Visor de informações
2 Velocímetro/conta-rotações analógico
1 Botão “SPEED/RPM”
2 Botão “VOLT/HOUR”
12
1
2
UF2T72P0.book Page 43 Monday, July 22, 2013 2:40 PM

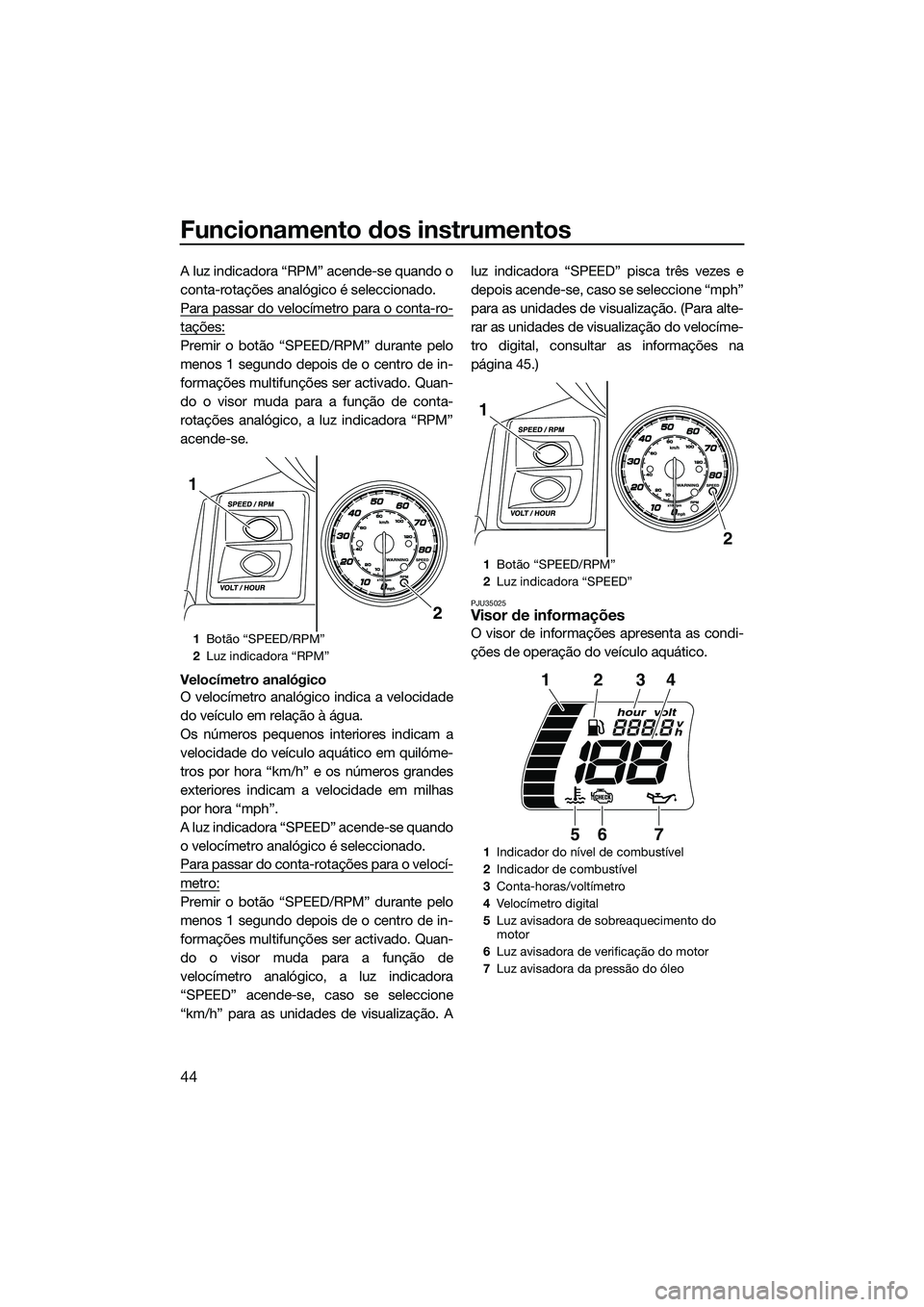

Funcionamento dos instrumentos
44
A luz indicadora “RPM” acende-se quando o
conta-rotações analógico é seleccionado.
Para passar do velocímetro para o conta-ro-
tações:
Premir o botão “SPEED/RPM” durante pelo
menos 1 segundo depois de o centro de in-
formações multifunções ser activado. Quan-
do o visor muda para a função de conta-
rotações analógico, a luz indicadora “RPM”
acende-se.
Velocímetro analógico
O velocímetro analógico indica a velocidade
do veículo em relação à água.
Os números pequenos interiores indicam a
velocidade do veículo aquático em quilóme-
tros por hora “km/h” e os números grandes
exteriores indicam a velocidade em milhas
por hora “mph”.
A luz indicadora “SPEED” acende-se quando
o velocímetro analógico é seleccionado.
Para passar do conta-rotações para o velocí-
metro:
Premir o botão “SPEED/RPM” durante pelo
menos 1 segundo depois de o centro de in-
formações multifunções ser activado. Quan-
do o visor muda para a função de
velocímetro analógico, a luz indicadora
“SPEED” acende-se, caso se seleccione
“km/h” para as unidades de visualização. Aluz indicadora “SPEED” pisca três vezes e
depois acende-se, caso se seleccione “mph”
para as unidades de visualização. (Para alte-
rar as unidades de visualização do velocíme-
tro digital, consultar as informações na
página 45.)
PJU35025Visor de informações
O visor de informações apresenta as condi-
ções de operação do veículo aquático.1
Botão “SPEED/RPM”
2 Luz indicadora “RPM”
2
1
1Botão “SPEED/RPM”
2 Luz indicadora “SPEED”
1 Indicador do nível de combustível
2 Indicador de combustível
3 Conta-horas/voltímetro
4 Velocímetro digital
5 Luz avisadora de sobreaquecimento do
motor
6 Luz avisadora de verificação do motor
7 Luz avisadora da pressão do óleo
2
1
123
567
4
UF2T72P0.book Page 44 Monday, July 22, 2013 2:40 PM

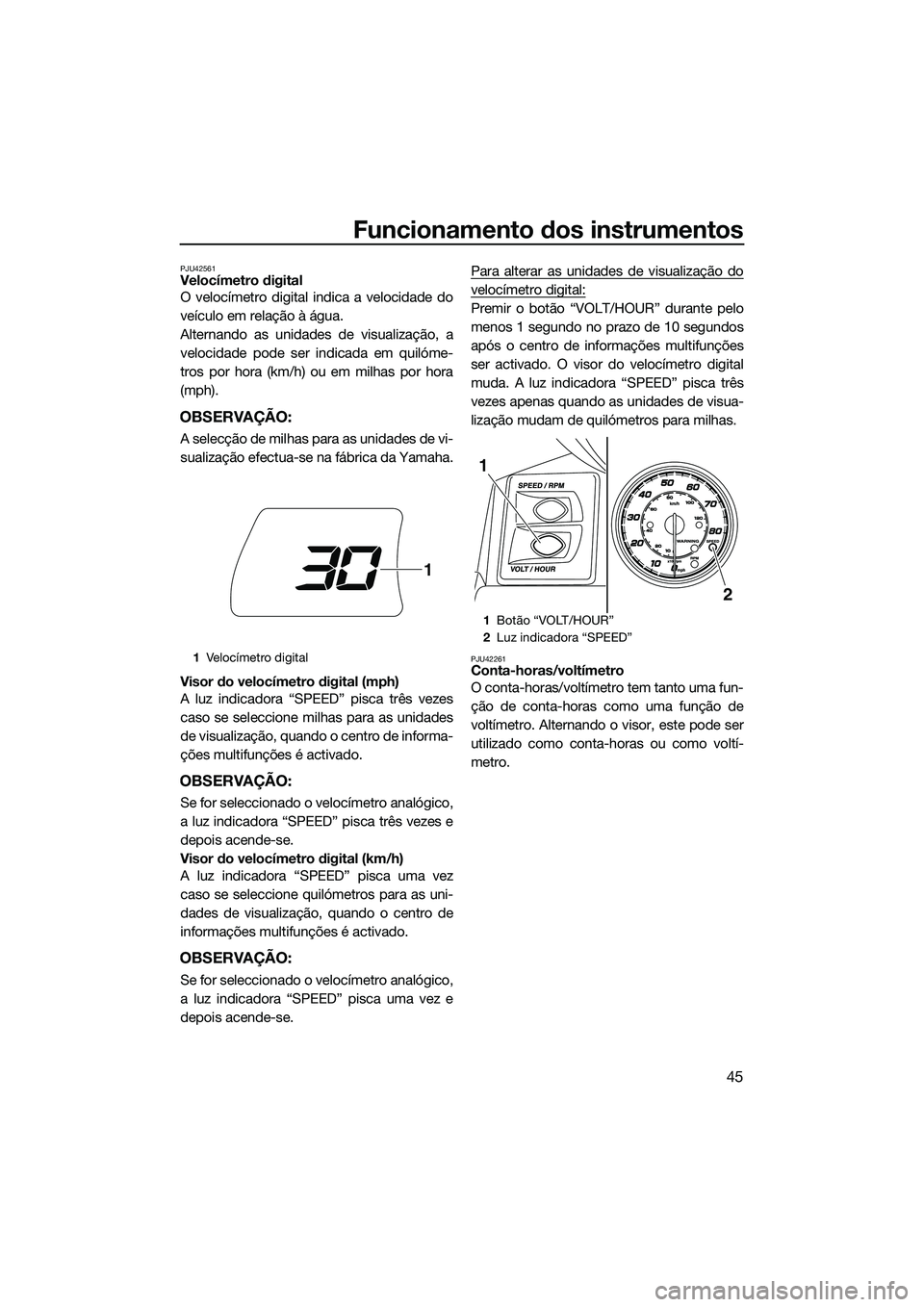

Funcionamento dos instrumentos
45
PJU42561Velocímetro digital
O velocímetro digital indica a velocidade do
veículo em relação à água.
Alternando as unidades de visualização, a
velocidade pode ser indicada em quilóme-
tros por hora (km/h) ou em milhas por hora
(mph).
OBSERVAÇÃO:
A selecção de milhas para as unidades de vi-
sualização efectua-se na fábrica da Yamaha.
Visor do velocímetro digital (mph)
A luz indicadora “SPEED” pisca três vezes
caso se seleccione milhas para as unidades
de visualização, quando o centro de informa-
ções multifunções é activado.
OBSERVAÇÃO:
Se for seleccionado o velocímetro analógico,
a luz indicadora “SPEED” pisca três vezes e
depois acende-se.
Visor do velocímetro digital (km/h)
A luz indicadora “SPEED” pisca uma vez
caso se seleccione quilómetros para as uni-
dades de visualização, quando o centro de
informações multifunções é activado.
OBSERVAÇÃO:
Se for seleccionado o velocímetro analógico,
a luz indicadora “SPEED” pisca uma vez e
depois acende-se.Para alterar as unidades de visualização do
velocímetro digital:
Premir o botão “VOLT/HOUR” durante pelo
menos 1 segundo no prazo de 10 segundos
após o centro de informações multifunções
ser activado. O visor do velocímetro digital
muda. A luz indicadora “SPEED” pisca três
vezes apenas quando as unidades de visua-
lização mudam de quilómetros para milhas.
PJU42261Conta-horas/voltímetro
O conta-horas/voltímetro tem tanto uma fun-
ção de conta-horas como uma função de
voltímetro. Alternando o visor, este pode ser
utilizado como conta-horas ou como voltí-
metro.1
Velocímetro digital
1
1Botão “VOLT/HOUR”
2 Luz indicadora “SPEED”
2
1
UF2T72P0.book Page 45 Monday, July 22, 2013 2:40 PM

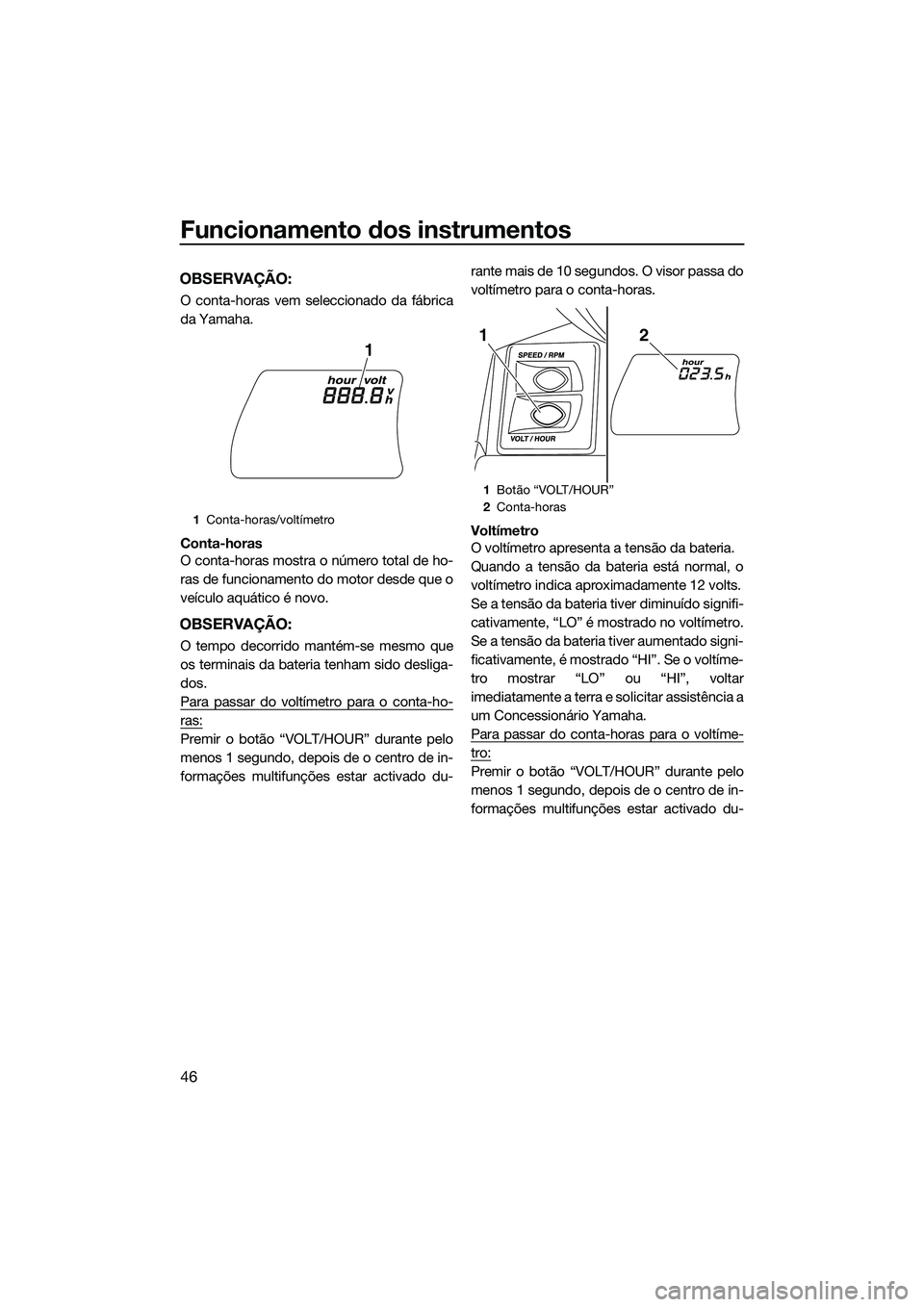

Funcionamento dos instrumentos
46
OBSERVAÇÃO:
O conta-horas vem seleccionado da fábrica
da Yamaha.
Conta-horas
O conta-horas mostra o número total de ho-
ras de funcionamento do motor desde que o
veículo aquático é novo.
OBSERVAÇÃO:
O tempo decorrido mantém-se mesmo que
os terminais da bateria tenham sido desliga-
dos.
Para passar do voltímetro para o conta-ho-
ras:
Premir o botão “VOLT/HOUR” durante pelo
menos 1 segundo, depois de o centro de in-
formações multifunções estar activado du-rante mais de 10 segundos. O visor passa do
voltímetro para o conta-horas.
Voltímetro
O voltímetro apresenta a tensão da bateria.
Quando a tensão da bateria está normal, o
voltímetro indica aproximadamente 12 volts.
Se a tensão da bateria tiver diminuído signifi-
cativamente, “LO” é mostrado no voltímetro.
Se a tensão da bateria tiver aumentado signi-
ficativamente, é mostrado “HI”. Se o voltíme-
tro mostrar “LO” ou “HI”, voltar
imediatamente a terra e solicitar assistência a
um Concessionário Yamaha.
Para passar do conta-horas para o voltíme-tro:
Premir o botão “VOLT/HOUR” durante pelo
menos 1 segundo, depois de o centro de in-
formações multifunções estar activado du-
1
Conta-horas/voltímetro
1
1Botão “VOLT/HOUR”
2 Conta-horas
21
UF2T72P0.book Page 46 Monday, July 22, 2013 2:40 PM

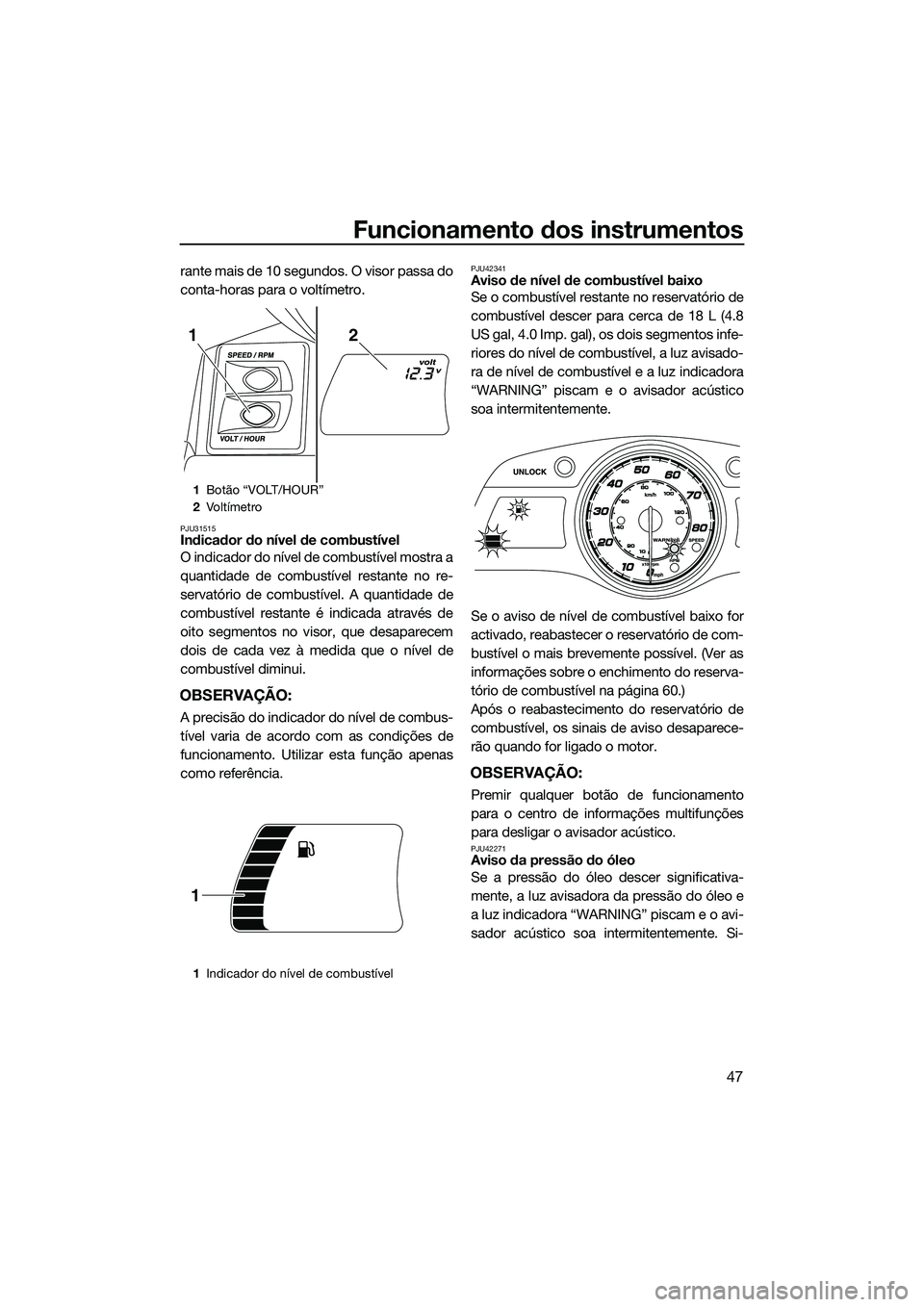

Funcionamento dos instrumentos
47
rante mais de 10 segundos. O visor passa do
conta-horas para o voltímetro.
PJU31515Indicador do nível de combustível
O indicador do nível de combustível mostra a
quantidade de combustível restante no re-
servatório de combustível. A quantidade de
combustível restante é indicada através de
oito segmentos no visor, que desaparecem
dois de cada vez à medida que o nível de
combustível diminui.
OBSERVAÇÃO:
A precisão do indicador do nível de combus-
tível varia de acordo com as condições de
funcionamento. Utilizar esta função apenas
como referência.
PJU42341Aviso de nível de combustível baixo
Se o combustível restante no reservatório de
combustível descer para cerca de 18 L (4.8
US gal, 4.0 Imp. gal), os dois segmentos infe-
riores do nível de combustível, a luz avisado-
ra de nível de combustível e a luz indicadora
“WARNING” piscam e o avisador acústico
soa intermitentemente.
Se o aviso de nível de combustível baixo for
activado, reabastecer o reservatório de com-
bustível o mais brevemente possível. (Ver as
informações sobre o enchimento do reserva-
tório de combustível na página 60.)
Após o reabastecimento do reservatório de
combustível, os sinais de aviso desaparece-
rão quando for ligado o motor.
OBSERVAÇÃO:
Premir qualquer botão de funcionamento
para o centro de informações multifunções
para desligar o avisador acústico.
PJU42271Aviso da pressão do óleo
Se a pressão do óleo descer significativa-
mente, a luz avisadora da pressão do óleo e
a luz indicadora “WARNING” piscam e o avi-
sador acústico soa intermitentemente. Si-
1Botão “VOLT/HOUR”
2 Vo l t ím e t ro
1 Indicador do nível de combustível
21
1
UF2T72P0.book Page 47 Monday, July 22, 2013 2:40 PM

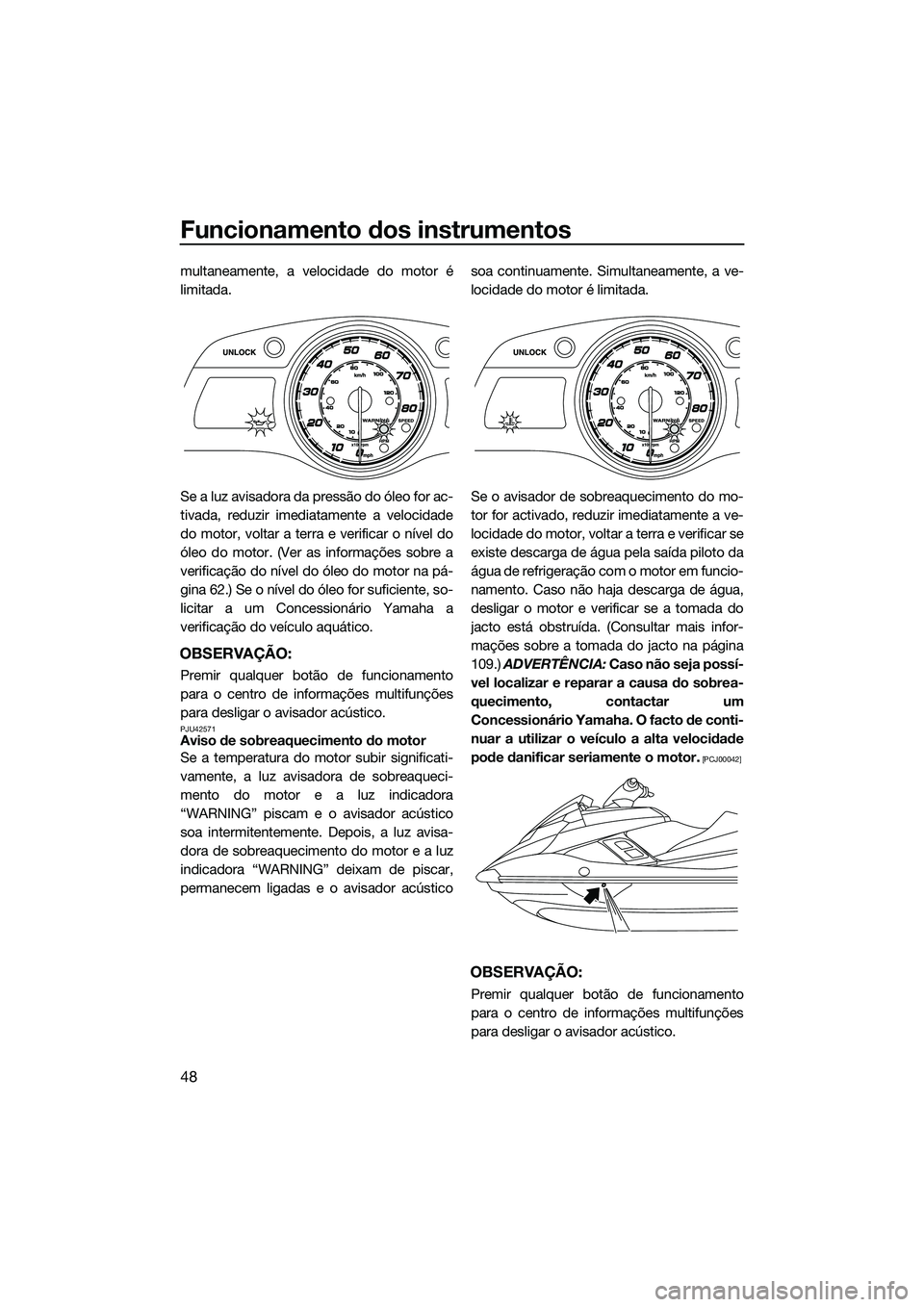

Funcionamento dos instrumentos
48
multaneamente, a velocidade do motor é
limitada.
Se a luz avisadora da pressão do óleo for ac-
tivada, reduzir imediatamente a velocidade
do motor, voltar a terra e verificar o nível do
óleo do motor. (Ver as informações sobre a
verificação do nível do óleo do motor na pá-
gina 62.) Se o nível do óleo for suficiente, so-
licitar a um Concessionário Yamaha a
verificação do veículo aquático.
OBSERVAÇÃO:
Premir qualquer botão de funcionamento
para o centro de informações multifunções
para desligar o avisador acústico.
PJU42571Aviso de sobreaquecimento do motor
Se a temperatura do motor subir significati-
vamente, a luz avisadora de sobreaqueci-
mento do motor e a luz indicadora
“WARNING” piscam e o avisador acústico
soa intermitentemente. Depois, a luz avisa-
dora de sobreaquecimento do motor e a luz
indicadora “WARNING” deixam de piscar,
permanecem ligadas e o avisador acústicosoa continuamente. Simultaneamente, a ve-
locidade do motor é limitada.
Se o avisador de sobreaquecimento do mo-
tor for activado, reduzir imediatamente a ve-
locidade do motor, voltar a terra e verificar se
existe descarga de água pela saída piloto da
água de refrigeração com o motor em funcio-
namento. Caso não haja descarga de água,
desligar o motor e verificar se a tomada do
jacto está obstruída. (Consultar mais infor-
mações sobre a tomada do jacto na página
109.)
ADVERTÊNCIA: Caso não seja possí-
vel localizar e reparar a causa do sobrea-
quecimento, contactar um
Concessionário Yamaha. O facto de conti-
nuar a utilizar o veículo a alta velocidade
pode danificar seriamente o motor.
[PCJ00042]
OBSERVAÇÃO:
Premir qualquer botão de funcionamento
para o centro de informações multifunções
para desligar o avisador acústico.
UF2T72P0.book Page 48 Monday, July 22, 2013 2:40 PM

Funcionamento dos instrumentos
49
PJU42281Aviso de verificação do motor
Em caso de anomalia de um sensor ou de um
curto-circuito, a luz avisadora de verificação
do motor e a luz avisadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verifica-
ção do motor a um Concessionário Yamaha.
OBSERVAÇÃO:
Premir qualquer botão de funcionamento
para o centro de informações multifunções
para desligar o avisador acústico.
UF2T72P0.book Page 49 Monday, July 22, 2013 2:40 PM

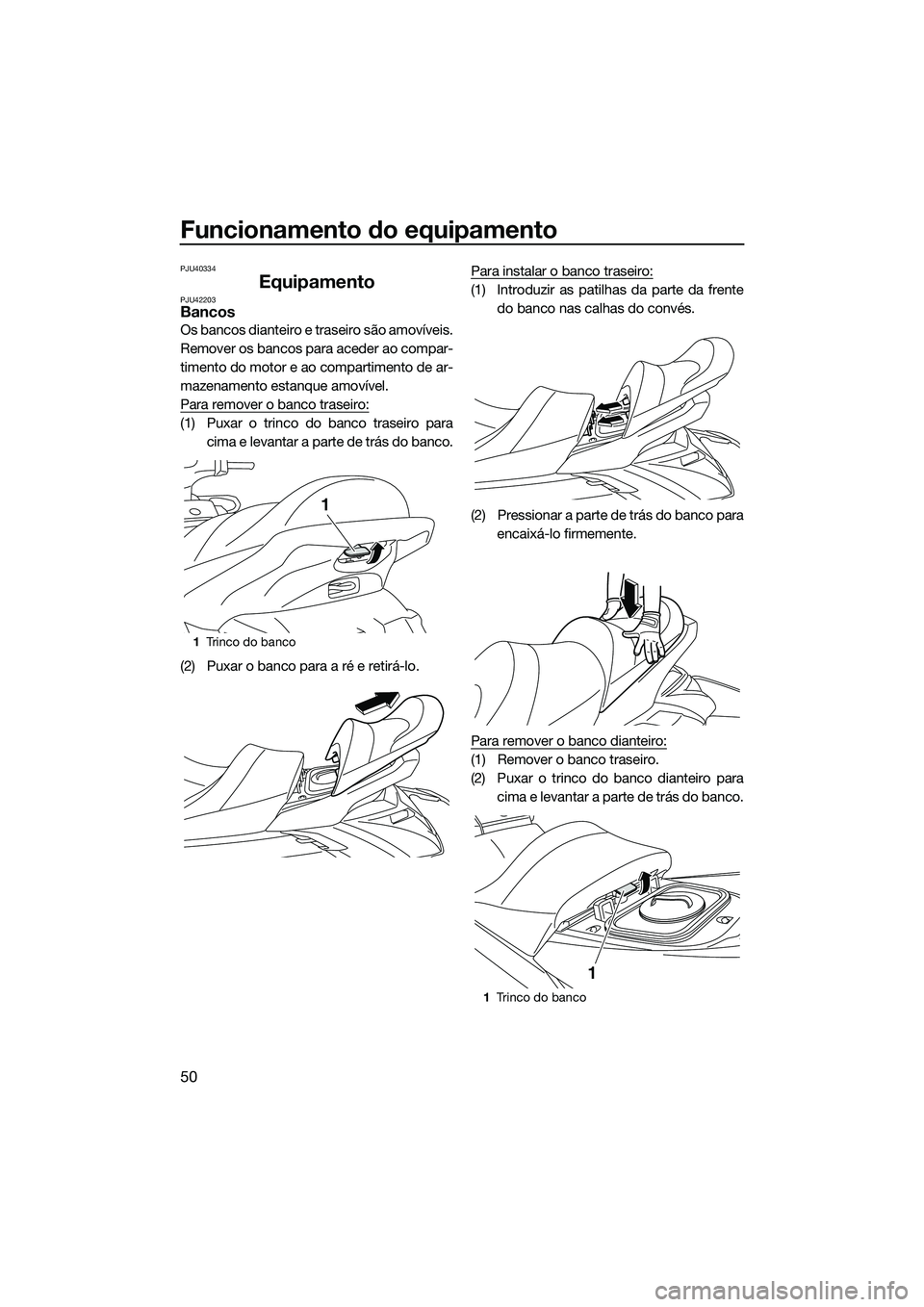

Funcionamento do equipamento
50
PJU40334
EquipamentoPJU42203Bancos
Os bancos dianteiro e traseiro são amovíveis.
Remover os bancos para aceder ao compar-
timento do motor e ao compartimento de ar-
mazenamento estanque amovível.
Para remover o banco traseiro:
(1) Puxar o trinco do banco traseiro paracima e levantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo. Para instalar o banco traseiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para encaixá-lo firmemente.
Para remover o banco dianteiro:
(1) Remover o banco traseiro.
(2) Puxar o trinco do banco dianteiro para cima e levantar a parte de trás do banco.
1Trinco do banco
1
1Tr i n c o d o b a n c o
1
UF2T72P0.book Page 50 Monday, July 22, 2013 2:40 PM

Funcionamento do equipamento
51
(3) Puxar o banco para a ré e retirá-lo.
Para instalar o banco dianteiro:
(1) Introduzir a patilha da parte anterior do
banco na calha do convés.
(2) Pressionar a parte de trás do banco para encaixá-lo firmemente.
(3) Instalar firmemente o banco traseiro na posição original.
PJU31364Pega manual
A pega manual serve para embarcar no veí-
culo a partir da água e para o observador vi-
rado para a ré se segurar. AVISO! Não
utilizar a pega manual para erguer o veícu-
lo. A pega manual não foi concebida para
suportar o peso do veículo. Se a pega ma-
nual partir, o veículo pode cair, o que pode
resultar em ferimentos graves.
[PWJ00022]
PJU37382
Pega de embarque
A pega de embarque é utilizada para embar-
car no veículo a partir da água.
PJU34865Degrau de embarque
O degrau de embarque serve para ajudar a
subir para o veículo aquático a partir da água.
Ao embarcar no veículo, fazer descer total-
mente o degrau de embarque. O degrau re-
gressa automaticamente à posição original
1 Pega manual
1 Pega de embarque
1
1
UF2T72P0.book Page 51 Monday, July 22, 2013 2:40 PM

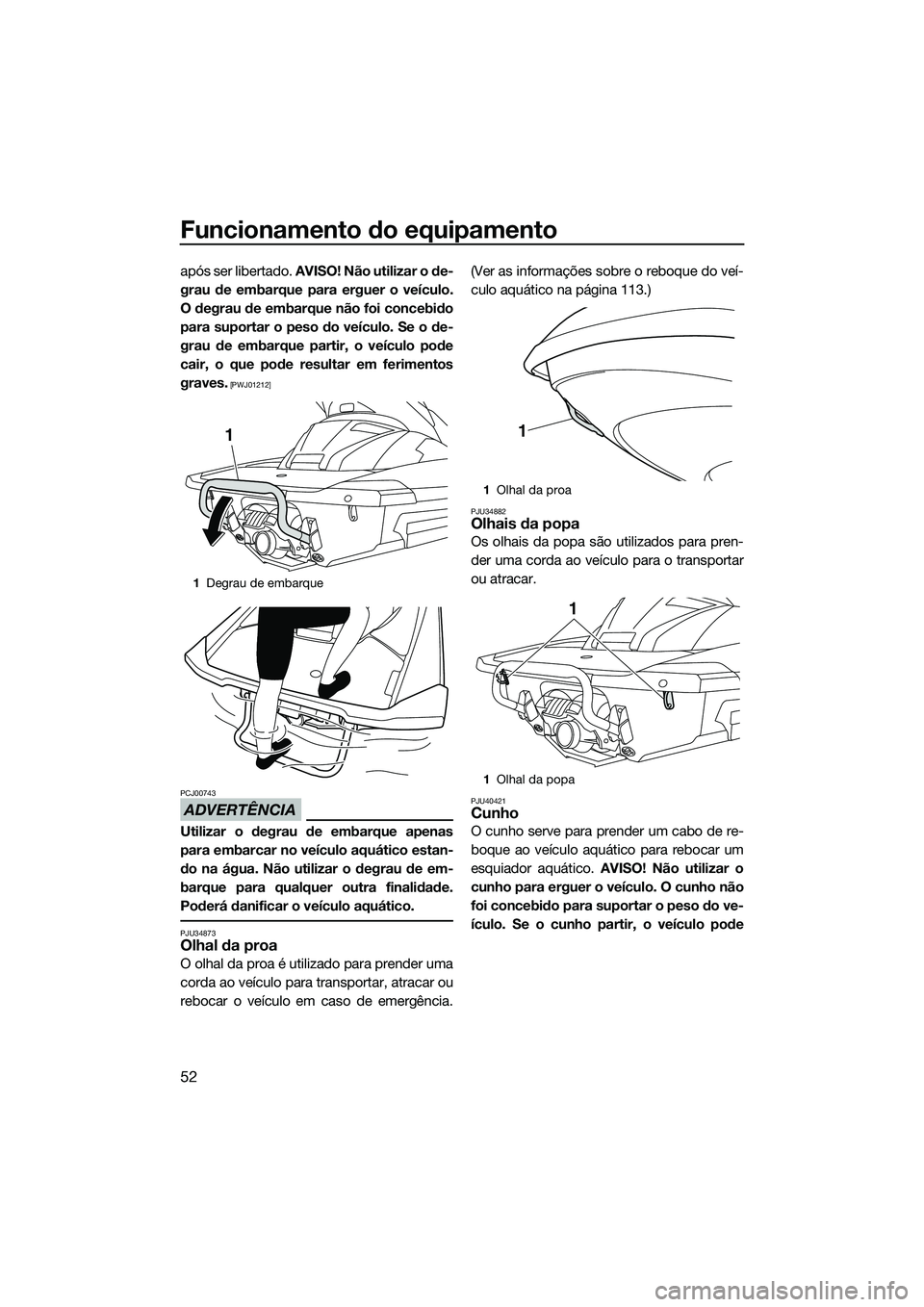

Funcionamento do equipamento
52
após ser libertado. AVISO! Não utilizar o de-
grau de embarque para erguer o veículo.
O degrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
cair, o que pode resultar em ferimentos
graves.
[PWJ01212]
ADVERTÊNCIA
PCJ00743
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34873Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência. (Ver as informações sobre o reboque do veí-
culo aquático na página 113.)
PJU34882Olhais da popa
Os olhais da popa são utilizados para pren-
der uma corda ao veículo para o transportar
ou atracar.
PJU40421Cunho
O cunho serve para prender um cabo de re-
boque ao veículo aquático para rebocar um
esquiador aquático. AVISO! Não utilizar o
cunho para erguer o veículo. O cunho não
foi concebido para suportar o peso do ve-
ículo. Se o cunho partir, o veículo pode
1
Degrau de embarque
1
1Olhal da proa
1 Olhal da popa
1
1
UF2T72P0.book Page 52 Monday, July 22, 2013 2:40 PM
