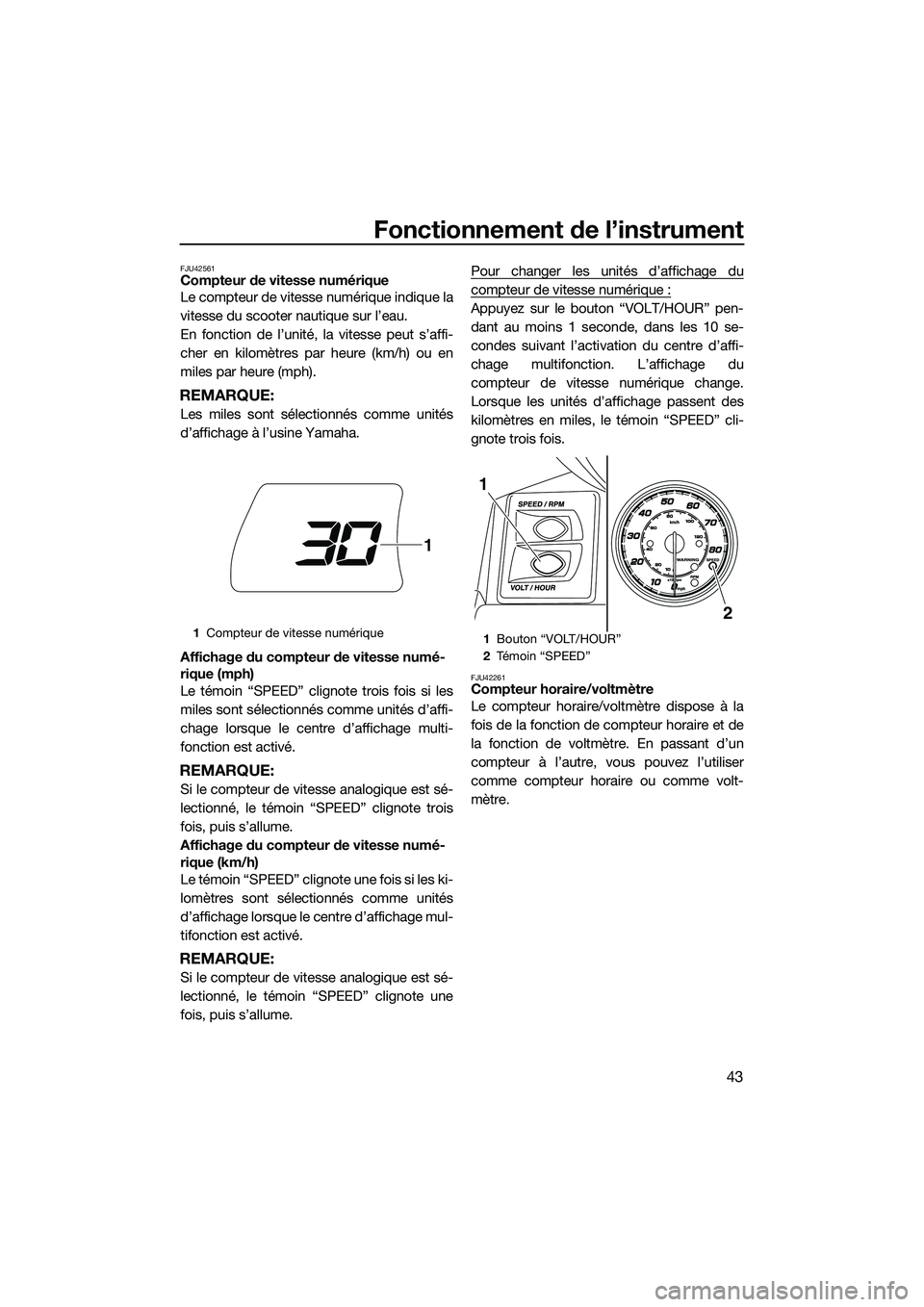

Fonctionnement de l’instrument
43
FJU42561Compteur de vitesse numérique
Le compteur de vitesse numérique indique la
vitesse du scooter nautique sur l’eau.
En fonction de l’unité, la vitesse peut s’affi-
cher en kilomètres par heure (km/h) ou en
miles par heure (mph).
REMARQUE:
Les miles sont sélectionnés comme unités
d’affichage à l’usine Yamaha.
Affichage du compteur de vitesse numé-
rique (mph)
Le témoin “SPEED” clignote trois fois si les
miles sont sélectionnés comme unités d’affi-
chage lorsque le centre d’affichage multi-
fonction est activé.
REMARQUE:
Si le compteur de vitesse analogique est sé-
lectionné, le témoin “SPEED” clignote trois
fois, puis s’allume.
Affichage du compteur de vitesse numé-
rique (km/h)
Le témoin “SPEED” clignote une fois si les ki-
lomètres sont sélectionnés comme unités
d’affichage lorsque le centre d’affichage mul-
tifonction est activé.
REMARQUE:
Si le compteur de vitesse analogique est sé-
lectionné, le témoin “SPEED” clignote une
fois, puis s’allume.Pour changer les unités d’affichage du
compteur de vitesse numérique :
Appuyez sur le bouton “VOLT/HOUR” pen-
dant au moins 1 seconde, dans les 10 se-
condes suivant l’activation du centre d’affi-
chage multifonction. L’affichage du
compteur de vitesse numérique change.
Lorsque les unités d’affichage passent des
kilomètres en miles, le témoin “SPEED” cli-
gnote trois fois.
FJU42261Compteur horaire/voltmètre
Le compteur horaire/voltmètre dispose à la
fois de la fonction de compteur horaire et de
la fonction de voltmètre. En passant d’un
compteur à l’autre, vous pouvez l’utiliser
comme compteur horaire ou comme volt-
mètre.
1
Compteur de vitesse numérique
1
1Bouton “VOLT/HOUR”
2 Té m o i n “ S P E E D ”
2
1
UF2T72F0.book Page 43 Monday, July 22, 2013 2:30 PM

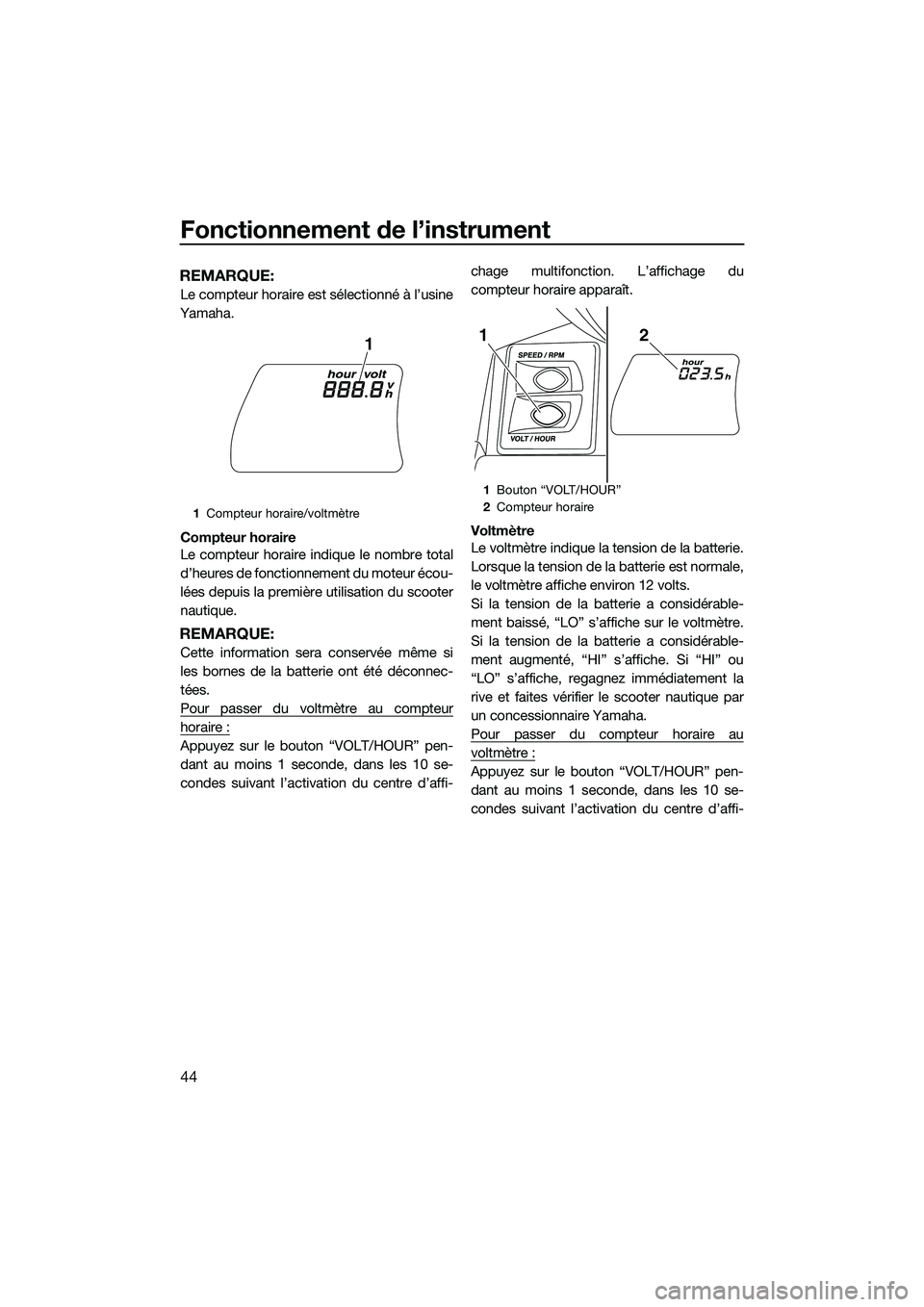

Fonctionnement de l’instrument
44
REMARQUE:
Le compteur horaire est sélectionné à l’usine
Yamaha.
Compteur horaire
Le compteur horaire indique le nombre total
d’heures de fonctionnement du moteur écou-
lées depuis la première utilisation du scooter
nautique.
REMARQUE:
Cette information sera conservée même si
les bornes de la batterie ont été déconnec-
tées.
Pour passer du voltmètre au compteur
horaire :
Appuyez sur le bouton “VOLT/HOUR” pen-
dant au moins 1 seconde, dans les 10 se-
condes suivant l’activation du centre d’affi- chage multifonction. L’affichage du
compteur horaire apparaît.
Voltmètre
Le voltmètre indique la tension de la batterie.
Lorsque la tension de la batterie est normale,
le voltmètre affiche environ 12 volts.
Si la tension de la batterie a considérable-
ment baissé, “LO” s’affiche sur le voltmètre.
Si la tension de la batterie a considérable-
ment augmenté, “HI” s’affiche. Si “HI” ou
“LO” s’affiche, regagnez immédiatement la
rive et faites vérifier le scooter nautique par
un concessionnaire Yamaha.
Pour passer du compteur horaire auvoltmètre :
Appuyez sur le bouton “VOLT/HOUR” pen-
dant au moins 1 seconde, dans les 10 se-
condes suivant l’activation du centre d’affi-
1
Compteur horaire/voltmètre
1
1Bouton “VOLT/HOUR”
2 Compteur horaire
21
UF2T72F0.book Page 44 Monday, July 22, 2013 2:30 PM

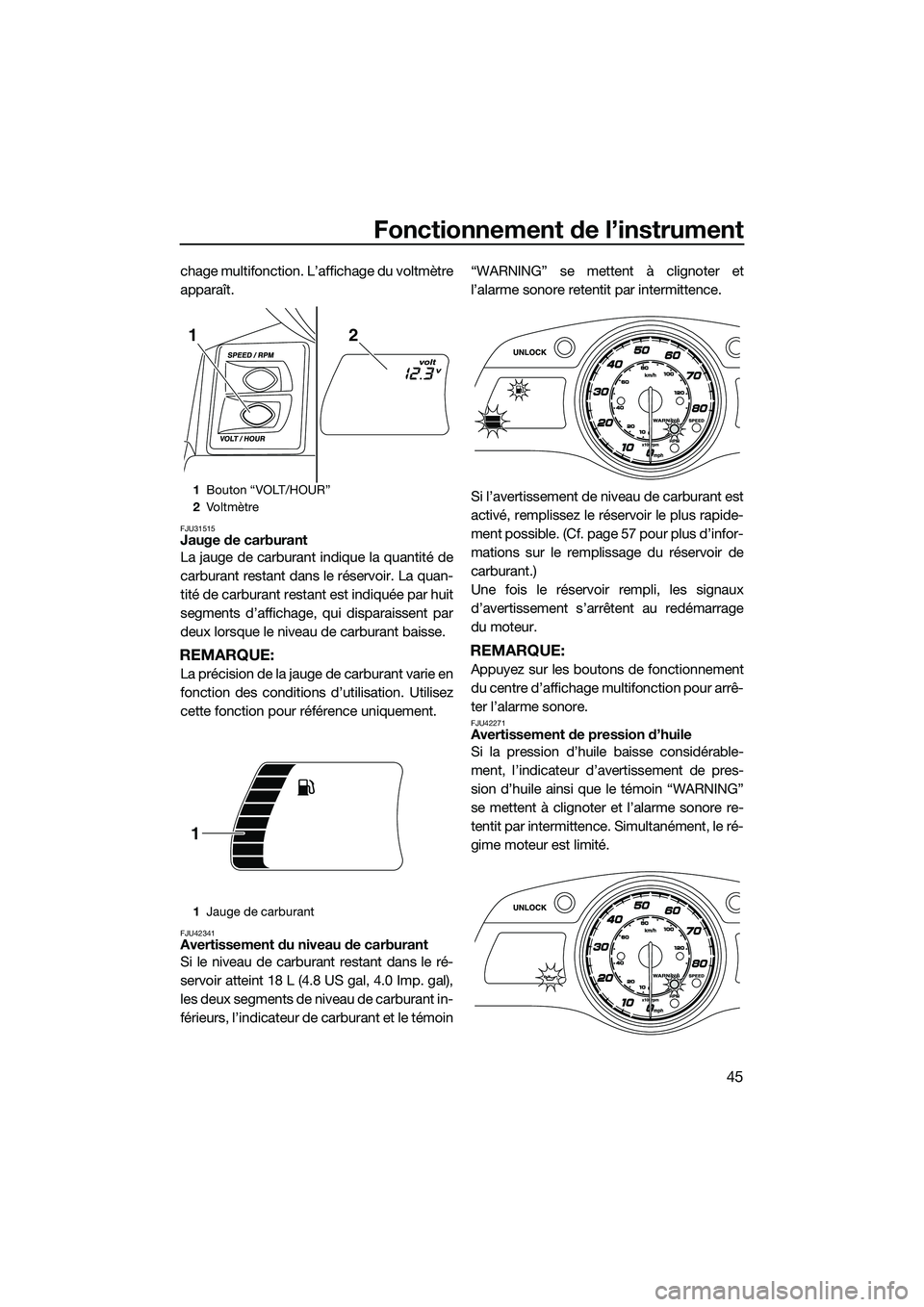

Fonctionnement de l’instrument
45
chage multifonction. L’affichage du voltmètre
apparaît.
FJU31515Jauge de carburant
La jauge de carburant indique la quantité de
carburant restant dans le réservoir. La quan-
tité de carburant restant est indiquée par huit
segments d’affichage, qui disparaissent par
deux lorsque le niveau de carburant baisse.
REMARQUE:
La précision de la jauge de carburant varie en
fonction des conditions d’utilisation. Utilisez
cette fonction pour référence uniquement.
FJU42341Avertissement du niveau de carburant
Si le niveau de carburant restant dans le ré-
servoir atteint 18 L (4.8 US gal, 4.0 Imp. gal),
les deux segments de niveau de carburant in-
férieurs, l’indicateur de carburant et le témoin“WARNING” se mettent à clignoter et
l’alarme sonore retentit par intermittence.
Si l’avertissement de niveau de carburant est
activé, remplissez le réservoir le plus rapide-
ment possible. (Cf. page 57 pour plus d’infor-
mations sur le remplissage du réservoir de
carburant.)
Une fois le réservoir rempli, les signaux
d’avertissement s’arrêtent au redémarrage
du moteur.
REMARQUE:
Appuyez sur les boutons de fonctionnement
du centre d’affichage multifonction pour arrê-
ter l’alarme sonore.
FJU42271Avertissement de pression d’huile
Si la pression d’huile baisse considérable-
ment, l’indicateur d’avertissement de pres-
sion d’huile ainsi que le témoin “WARNING”
se mettent à clignoter et
l’alarme sonore re-
tentit par intermittence. Simultanément, le ré-
gime moteur est limité.
1 Bouton “VOLT/HOUR”
2 Vo l t m èt re
1 Jauge de carburant
21
1
UF2T72F0.book Page 45 Monday, July 22, 2013 2:30 PM

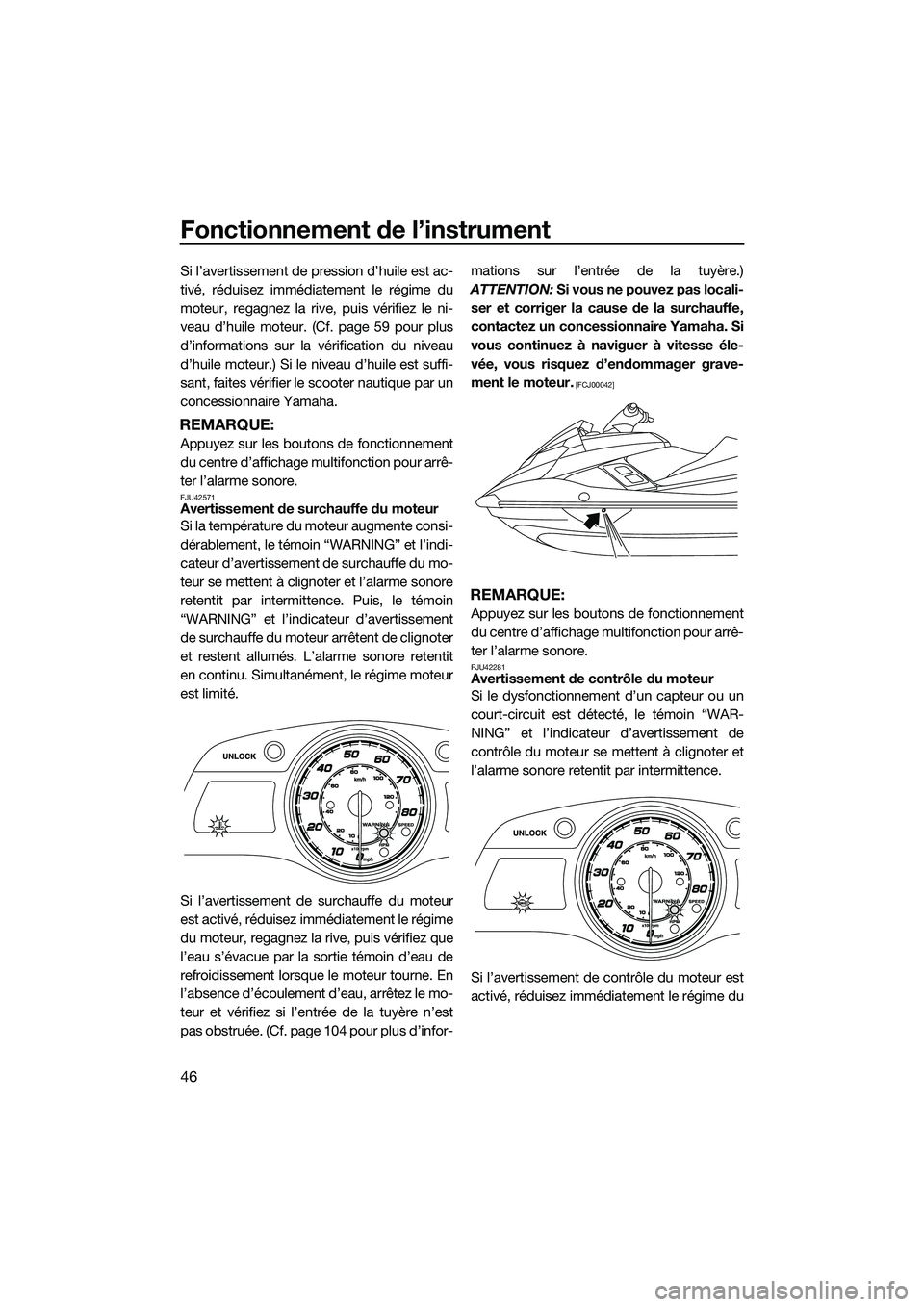

Fonctionnement de l’instrument
46
Si l’avertissement de pression d’huile est ac-
tivé, réduisez immédiatement le régime du
moteur, regagnez la rive, puis vérifiez le ni-
veau d’huile moteur. (Cf. page 59 pour plus
d’informations sur la vérification du niveau
d’huile moteur.) Si le niveau d’huile est suffi-
sant, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
REMARQUE:
Appuyez sur les boutons de fonctionnement
du centre d’affichage multifonction pour arrê-
ter l’alarme sonore.
FJU42571Avertissement de surchauffe du moteur
Si la température du moteur augmente consi-
dérablement, le témoin “WARNING” et l’indi-
cateur d’avertissement de surchauffe du mo-
teur se mettent à clignoter et l’alarme sonore
retentit par intermittence. Puis, le témoin
“WARNING” et l’indicateur d’avertissement
de surchauffe du moteur arrêtent de clignoter
et restent allumés. L’alarme sonore retentit
en continu. Simultanément, le régime moteur
est limité.
Si l’avertissement de surchauffe du moteur
est activé, réduisez immédiatement le régime
du moteur, regagnez la rive, puis vérifiez que
l’eau s’évacue par la sortie témoin d’eau de
refroidissement lorsque le moteur tourne. En
l’absence d’écoulement d’eau, arrêtez le mo-
teur et vérifiez si l’entrée de la tuyère n’est
pas obstruée. (Cf. page 104 pour plus d’infor- mations sur l’entrée de la tuyère.)
ATTENTION: Si vous ne pouvez pas locali-
ser et corriger la cause de la surchauffe,
contactez un concessionnaire Yamaha. Si
vous continuez à naviguer à vitesse éle-
vée, vous risquez d’endommager grave-
ment le moteur.
[FCJ00042]
REMARQUE:
Appuyez sur les boutons de fonctionnement
du centre d’affichage multifonction pour arrê-
ter l’alarme sonore.
FJU42281Avertissement de contrôle du moteur
Si le dysfonctionnement d’un capteur ou un
court-circuit est détecté, le témoin “WAR-
NING” et l’indicateur d’avertissement de
contrôle du moteur se mettent à clignoter et
l’alarme sonore retentit par intermittence.
Si l’avertissement de contrôle du moteur est
activé, réduisez immédiatement le régime du
UF2T72F0.book Page 46 Monday, July 22, 2013 2:30 PM

Fonctionnement de l’instrument
47
moteur, regagnez la rive et faites vérifier le
moteur par un concessionnaire Yamaha.
REMARQUE:
Appuyez sur les boutons de fonctionnement
du centre d’affichage multifonction pour arrê-
ter l’alarme sonore.
UF2T72F0.book Page 47 Monday, July 22, 2013 2:30 PM

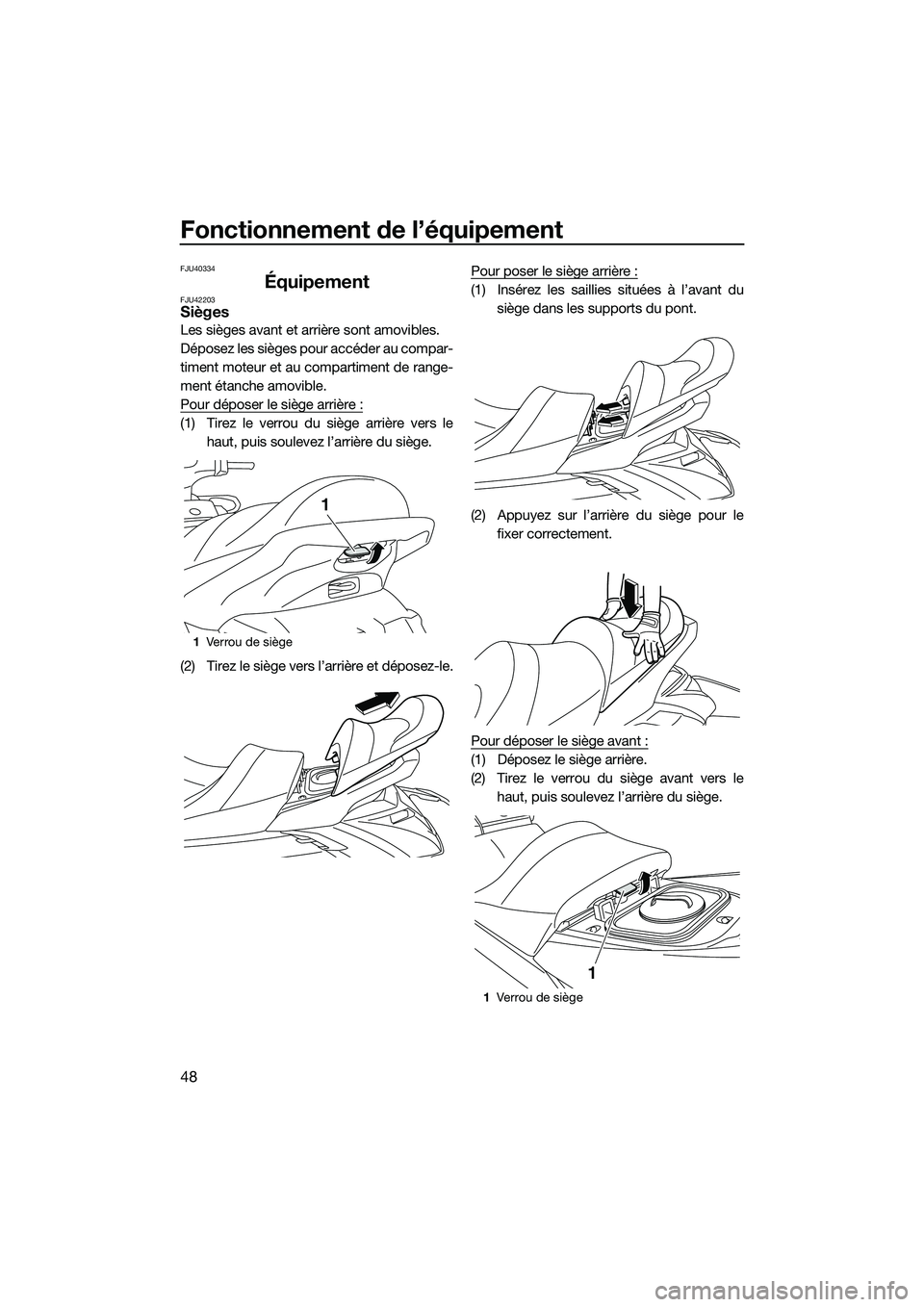

Fonctionnement de l’équipement
48
FJU40334
ÉquipementFJU42203Sièges
Les sièges avant et arrière sont amovibles.
Déposez les sièges pour accéder au compar-
timent moteur et au compartiment de range-
ment étanche amovible.
Pour déposer le siège arrière :
(1) Tirez le verrou du siège arrière vers lehaut, puis soulevez l’arrière du siège.
(2) Tirez le siège vers l’arrière et déposez-le. Pour poser le siège arrière :
(1) Insérez les saillies situées à l’avant du
siège dans les supports du pont.
(2) Appuyez sur l’arrière du siège pour le fixer correctement.
Pour déposer le siège avant :
(1) Déposez le siège arrière.
(2) Tirez le verrou du siège avant vers le haut, puis soulevez l’arrière du siège.
1Ver ro u d e s iè g e
1
1Ve r ro u de s iè g e
1
UF2T72F0.book Page 48 Monday, July 22, 2013 2:30 PM

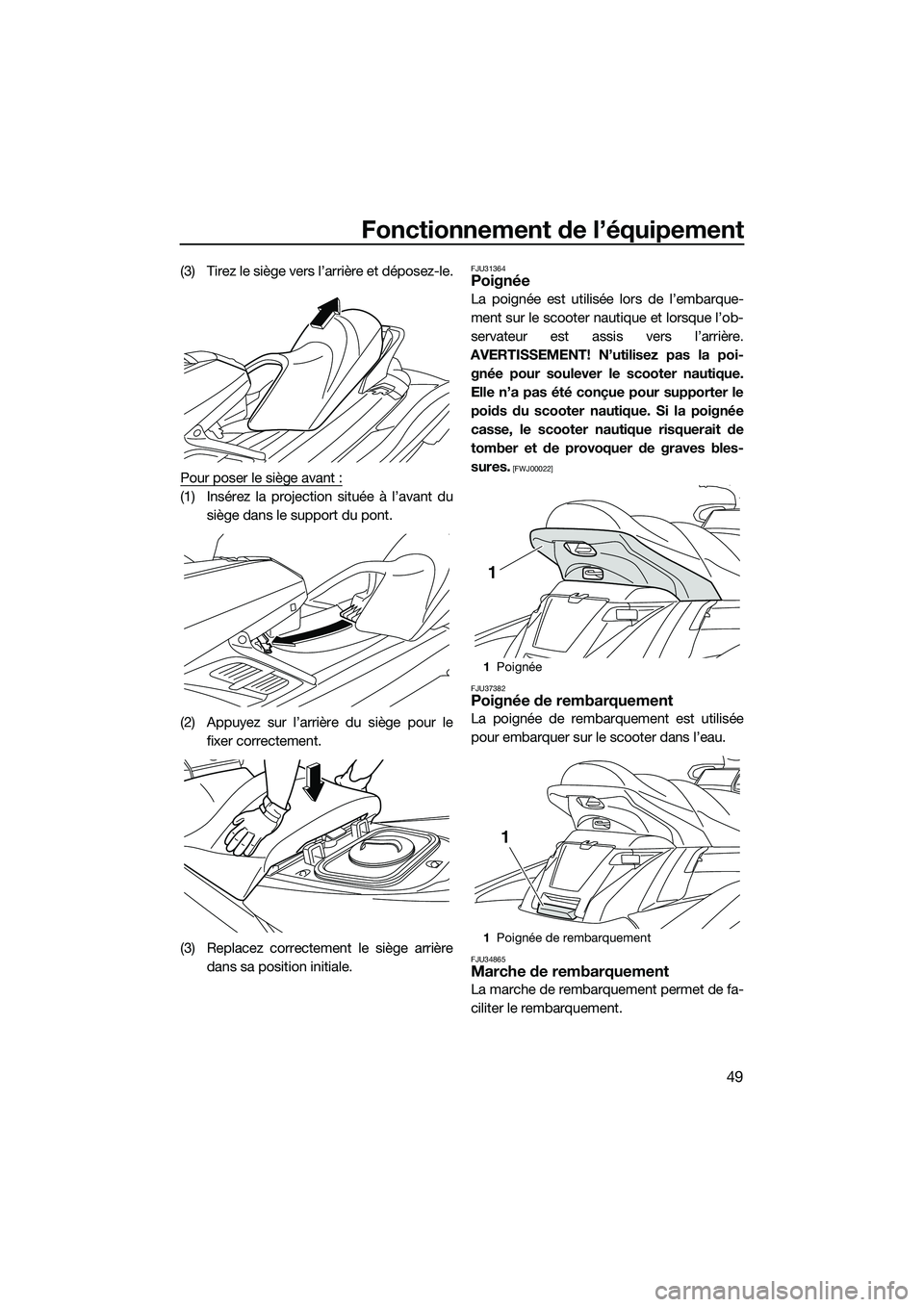

Fonctionnement de l’équipement
49
(3) Tirez le siège vers l’arrière et déposez-le.
Pour poser le siège avant :
(1) Insérez la projection située à l’avant dusiège dans le support du pont.
(2) Appuyez sur l’arrière du siège pour le fixer correctement.
(3) Replacez correctement le siège arrière dans sa position initiale.
FJU31364Poignée
La poignée est utilisée lors de l’embarque-
ment sur le scooter nautique et lorsque l’ob-
servateur est assis vers l’arrière.
AVERTISSEMENT! N’utilisez pas la poi- gnée pour soulever le scooter nautique.
Elle n’a pas été conçue pour supporter le
poids du scooter nautique. Si la poignée
casse, le scooter nautique risquerait de
tomber et de provoquer de graves bles-
sures.
[FWJ00022]
FJU37382
Poignée de rembarquement
La poignée de rembarquement est utilisée
pour embarquer sur le scooter dans l’eau.
FJU34865Marche de rembarquement
La marche de rembarquement permet de fa-
ciliter le rembarquement.
1 Poignée
1 Poignée de rembarquement
1
1
UF2T72F0.book Page 49 Monday, July 22, 2013 2:30 PM

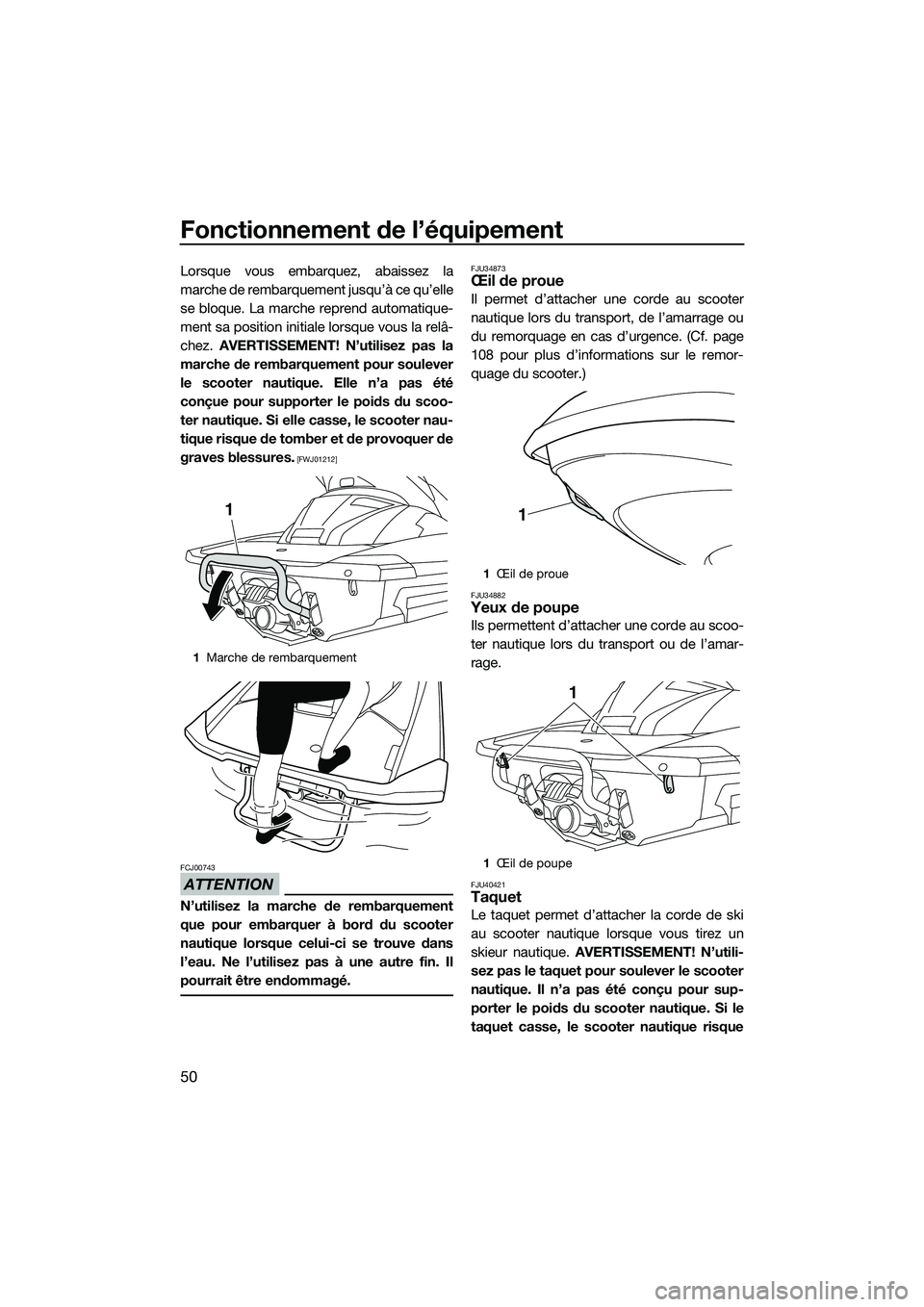

Fonctionnement de l’équipement
50
Lorsque vous embarquez, abaissez la
marche de rembarquement jusqu’à ce qu’elle
se bloque. La marche reprend automatique-
ment sa position initiale lorsque vous la relâ-
chez. AVERTISSEMENT! N’utilisez pas la
marche de rembarquement pour soulever
le scooter nautique. Elle n’a pas été
conçue pour supporter le poids du scoo-
ter nautique. Si elle casse, le scooter nau-
tique risque de tomber et de provoquer de
graves blessures.
[FWJ01212]
ATTENTION
FCJ00743
N’utilisez la marche de rembarquement
que pour embarquer à bord du scooter
nautique lorsque celui-ci se trouve dans
l’eau. Ne l’utilisez pas à une autre fin. Il
pourrait être endommagé.
FJU34873Œil de proue
Il permet d’attacher une corde au scooter
nautique lors du transport, de l’amarrage ou
du remorquage en cas d’urgence. (Cf. page
108 pour plus d’informations sur le remor-
quage du scooter.)
FJU34882Yeux de poupe
Ils permettent d’attacher une corde au scoo-
ter nautique lors du transport ou de l’amar-
rage.
FJU40421Taquet
Le taquet permet d’attacher la corde de ski
au scooter nautique lorsque vous tirez un
skieur nautique. AVERTISSEMENT! N’utili-
sez pas le taquet pour soulever le scooter
nautique. Il n’a pas été conçu pour sup-
porter le poids du scooter nautique. Si le
taquet casse, le scooter nautique risque
1 Marche de rembarquement
1
1Œil de proue
1 Œil de poupe
1
1
UF2T72F0.book Page 50 Monday, July 22, 2013 2:30 PM

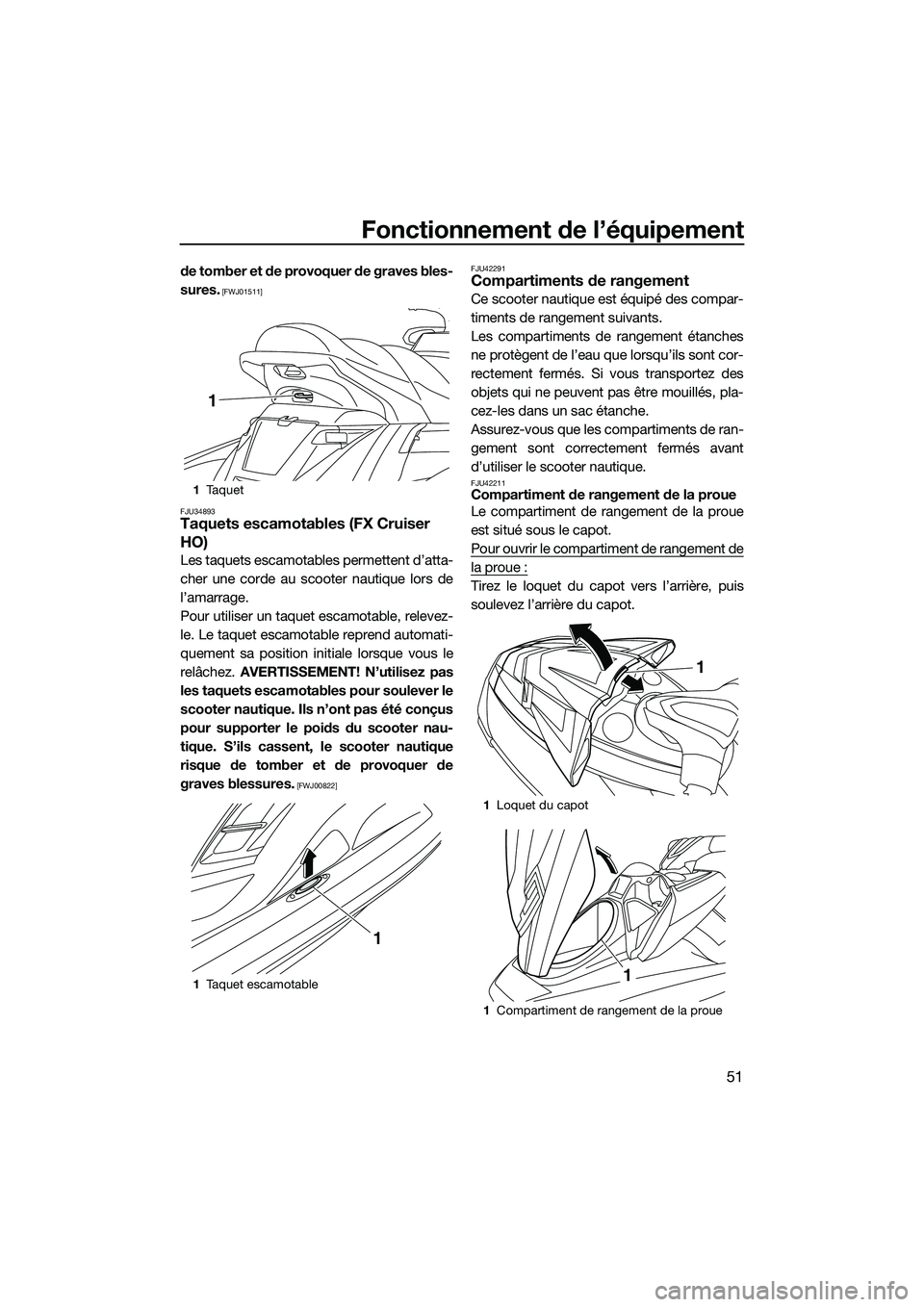

Fonctionnement de l’équipement
51
de tomber et de provoquer de graves bles-
sures.
[FWJ01511]
FJU34893
Taquets escamotables (FX Cruiser
HO)
Les taquets escamotables permettent d’atta-
cher une corde au scooter nautique lors de
l’amarrage.
Pour utiliser un taquet escamotable, relevez-
le. Le taquet escamotable reprend automati-
quement sa position initiale lorsque vous le
relâchez. AVERTISSEMENT! N’utilisez pas
les taquets escamotables pour soulever le
scooter nautique. Ils n’ont pas été conçus
pour supporter le poids du scooter nau-
tique. S’ils cassent, le scooter nautique
risque de tomber et de provoquer de
graves blessures.
[FWJ00822] FJU42291
Compartiments de rangement
Ce scooter nautique est équipé des compar-
timents de rangement suivants.
Les compartiments de rangement étanches
ne protègent de l’eau que lorsqu’ils sont cor-
rectement fermés. Si vous transportez des
objets qui ne peuvent pas être mouillés, pla-
cez-les dans un sac étanche.
Assurez-vous que les
compartiments de ran-
gement sont correct ement fermés avant
d’utiliser le scooter nautique.
FJU42211Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.
Pour ouvrir le compartiment de rangement de
la proue :
Tirez le loquet du capot vers l’arrière, puis
soulevez l’arrière du capot.
1 Ta q u e t
1 Taquet escamotable
1
1
1Loquet du capot
1 Compartiment de rangement de la proue
1
1
UF2T72F0.book Page 51 Monday, July 22, 2013 2:30 PM

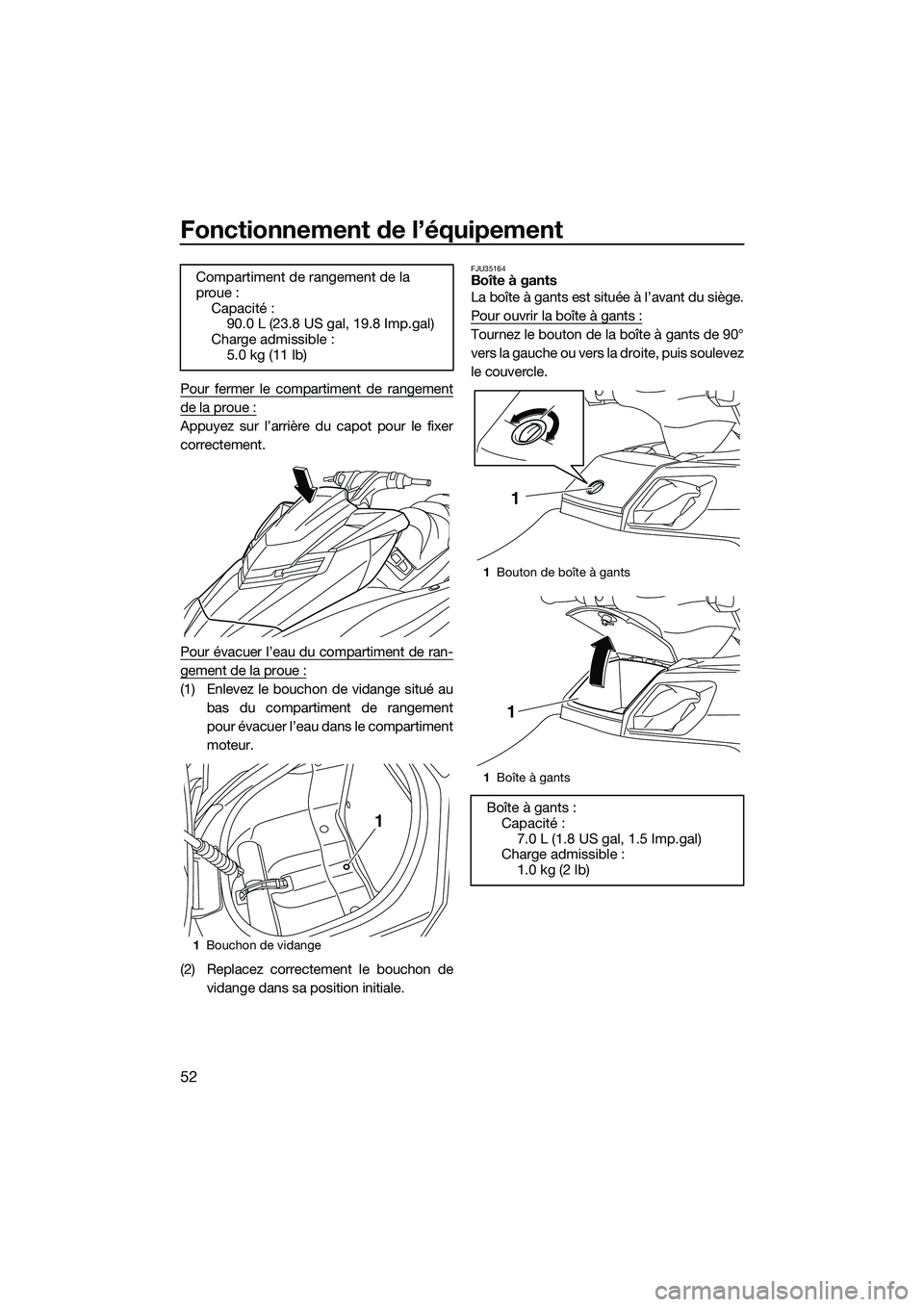

Fonctionnement de l’équipement
52
Pour fermer le compartiment de rangement
de la proue :
Appuyez sur l’arrière du capot pour le fixer
correctement.
Pour évacuer l’eau du compartiment de ran-
gement de la proue :
(1) Enlevez le bouchon de vidange situé aubas du compartiment de rangement
pour évacuer l’eau dans le compartiment
moteur.
(2) Replacez correctement le bouchon de vidange dans sa position initiale.
FJU35164Boîte à gants
La boîte à gants est située à l’avant du siège.
Pour ouvrir la boîte à gants :
Tournez le bouton de la boîte à gants de 90°
vers la gauche ou vers la droite, puis soulevez
le couvercle.
Compartiment de rangement de la
proue :
Capacité :90.0 L (23.8 US gal, 19.8 Imp.gal)
Charge admissible :
5.0 kg (11 lb)
1Bouchon de vidange
1
1Bouton de boîte à gants
1 Boîte à gants
Boîte à gants :
Capacité : 7.0 L (1.8 US gal, 1.5 Imp.gal)
Charge admissible :
1.0 kg (2 lb)
1
1
UF2T72F0.book Page 52 Monday, July 22, 2013 2:30 PM
