Contrôles préalables
73

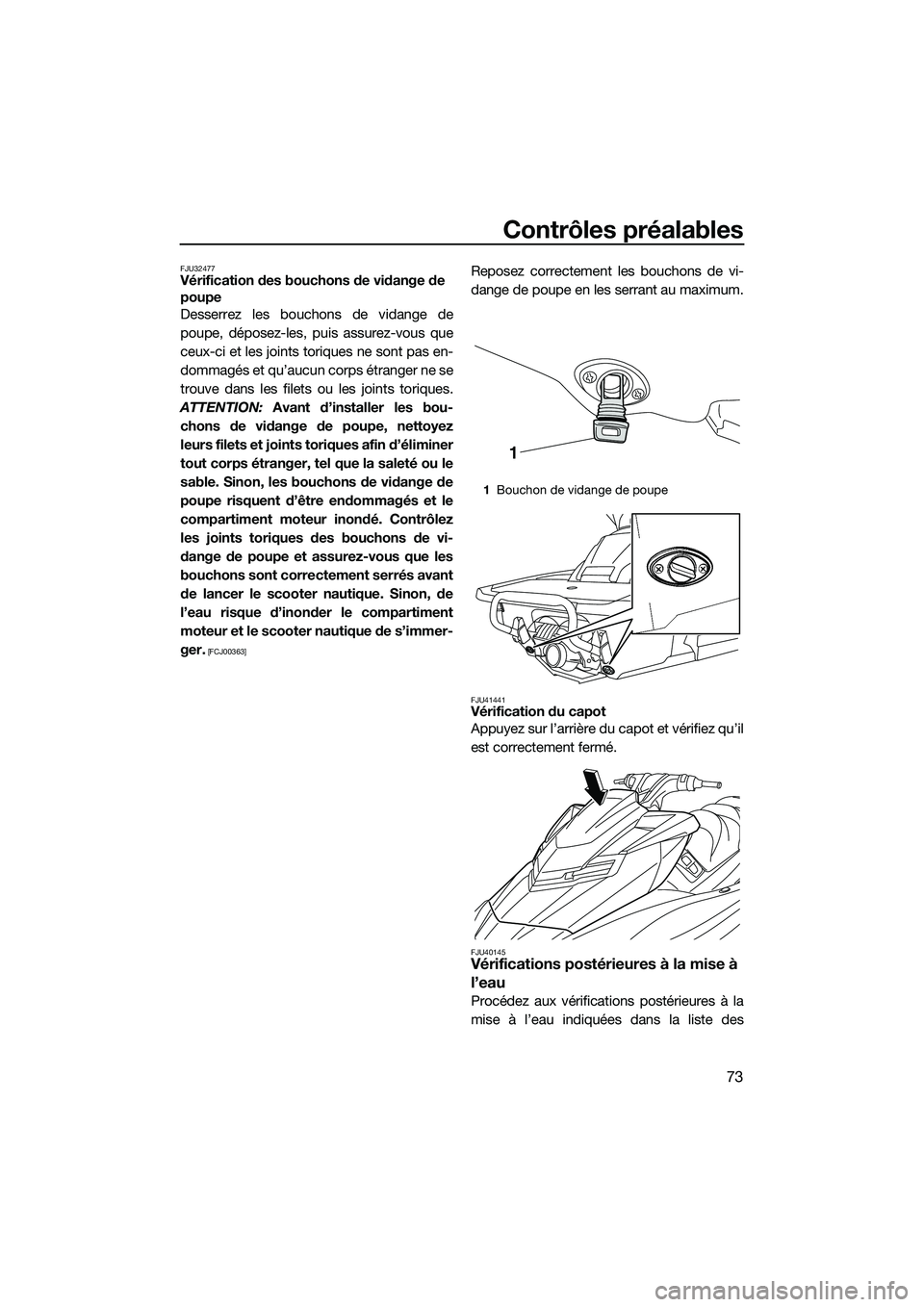

FJU32477Vérification des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous que
ceux-ci et les joints toriques ne sont pas en-
dommagés et qu’aucun corps étranger ne se
trouve dans les filets ou les joints toriques.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets et joints toriques afin d’éliminer
tout corps étranger, tel que la saleté ou le
sable. Sinon, les bouchons de vidange de
poupe risquent d’être endommagés et le
compartiment moteur inondé. Contrôlez
les joints toriques des bouchons de vi-
dange de poupe et assurez-vous que les
bouchons sont correctement serrés avant
de lancer le scooter nautique. Sinon, de
l’eau risque d’inonder le compartiment
moteur et le scooter nautique de s’immer-
ger.
[FCJ00363]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
FJU41441Vérification du capot
Appuyez sur l’arrière du capot et vérifiez qu’il
est correctement fermé.
FJU40145Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des
1 Bouchon de vidange de poupe
1
UF2T72F0.book Page 73 Monday, July 22, 2013 2:30 PM

Contrôles préalables
74

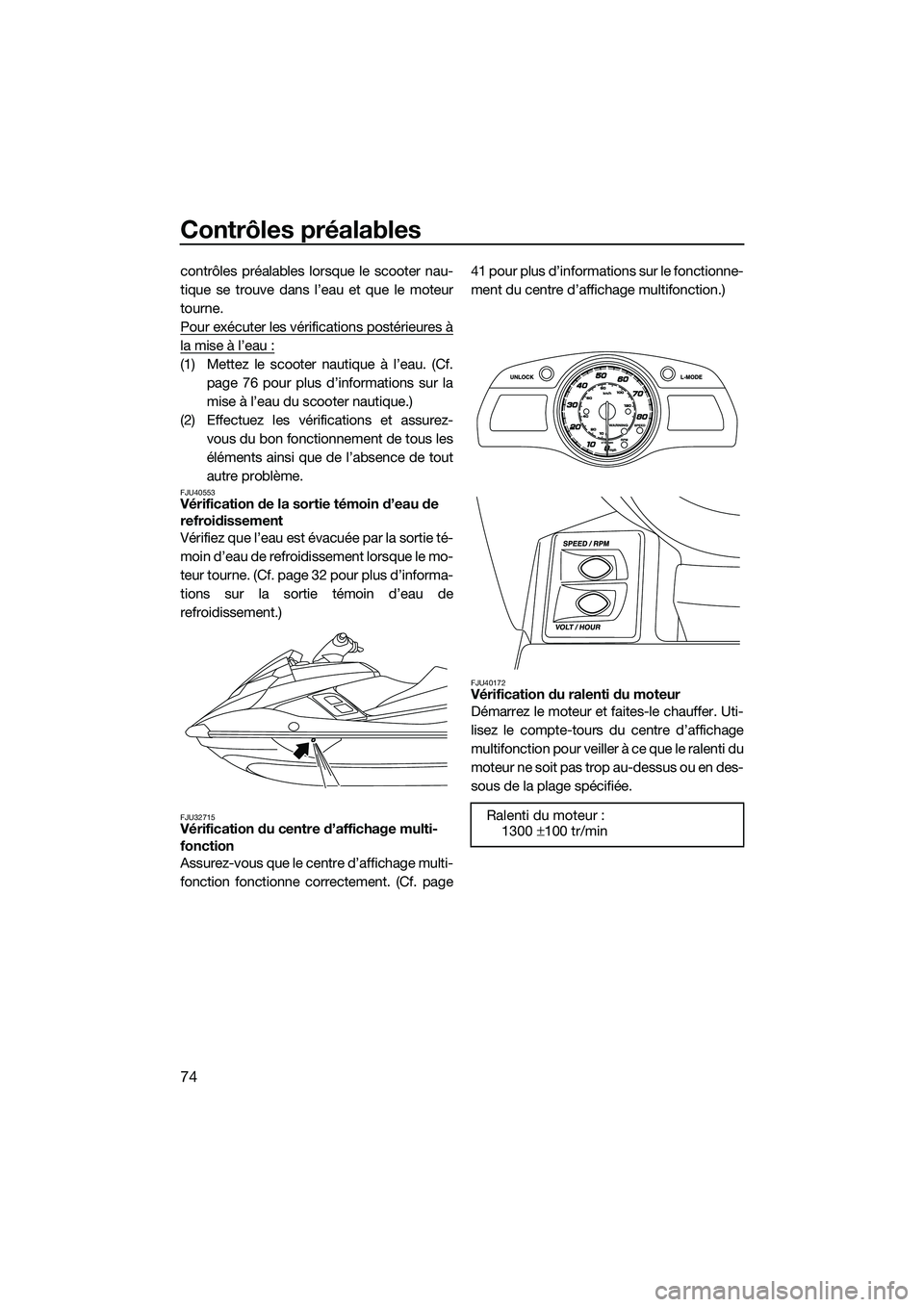

contrôles préalables lorsque le scooter nau-
tique se trouve dans l’eau et que le moteur
tourne.
Pour exécuter les vérifications postérieures à
la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.page 76 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
FJU40553Vérification de la sortie témoin d’eau de
refroidissement
Vérifiez que l’eau est évacuée par la sortie té-
moin d’eau de refroidissement lorsque le mo-
teur tourne. (Cf. page 32 pour plus d’informa-
tions sur la sortie témoin d’eau de
refroidissement.)
FJU32715Vérification du centre d’affichage multi-
fonction
Assurez-vous que le centre d’affichage multi-
fonction fonctionne correctement. (Cf. page 41 pour plus d’informations sur le fonctionne-
ment du centre d’affichage multifonction.)
FJU40172Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Uti-
lisez le compte-tours du centre d’affichage
multifonction pour veiller à ce que le ralenti du
moteur ne soit pas trop au-dessus ou en des-
sous de la plage spécifiée.
Ralenti du moteur :
1300 ±100 tr/min
UF2T72F0.book Page 74 Monday, July 22, 2013 2:30 PM

Opération
75
FJU32903

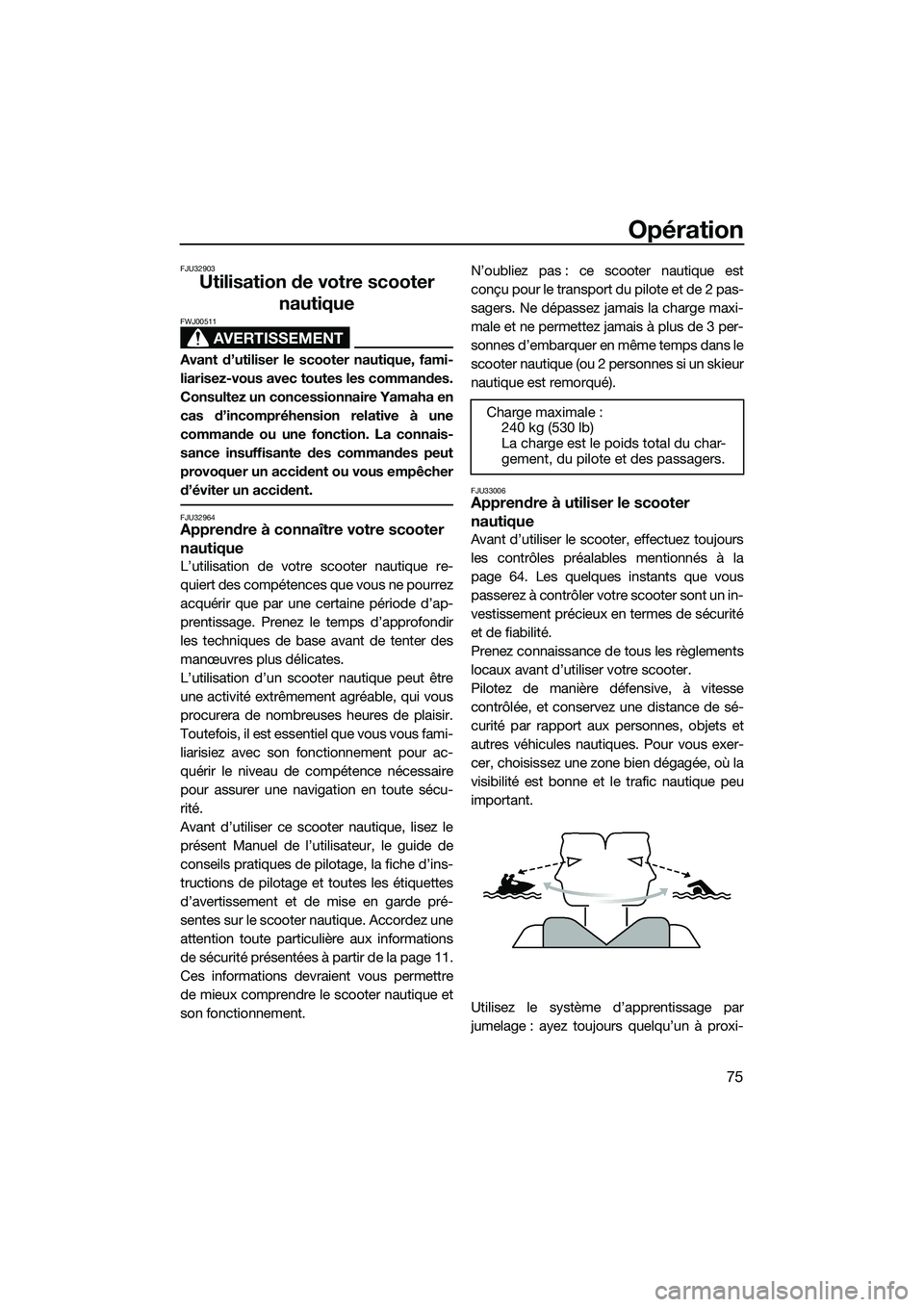

Utilisation de votre scooter nautique
AVERTISSEMENT
FWJ00511
Avant d’utiliser le scooter nautique, fami-
liarisez-vous avec toutes les commandes.
Consultez un concessionnaire Yamaha en
cas d’incompréhension relative à une
commande ou une fonction. La connais-
sance insuffisante des commandes peut
provoquer un accident ou vous empêcher
d’éviter un accident.
FJU32964Apprendre à connaître votre scooter
nautique
L’utilisation de votre scooter nautique re-
quiert des compétences que vous ne pourrez
acquérir que par une certaine période d’ap-
prentissage. Prenez le temps d’approfondir
les techniques de base avant de tenter des
manœuvres plus délicates.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous
procurera de nombreuses heures de plaisir.
Toutefois, il est essentiel que vous vous fami-
liarisiez avec son fonctionnement pour ac-
quérir le niveau de compétence nécessaire
pour assurer une navigation en toute sécu-
rité.
Avant d’utiliser ce scooter nautique, lisez le
présent Manuel de l’utilisateur, le guide de
conseils pratiques de pilotage, la fiche d’ins-
tructions de pilotage et toutes les étiquettes
d’avertissement et de mise en garde pré-
sentes sur le scooter nautique. Accordez une
attention toute particulière aux informations
de sécurité présentées à partir de la page 11.
Ces informations devraient vous permettre
de mieux comprendre le scooter nautique et
son fonctionnement. N’oubliez pas : ce scooter nautique est
conçu pour le transport du pilote et de 2 pas-
sagers. Ne dépassez jamais la charge maxi-
male et ne permettez ja
mais à plus de 3 per-
sonnes d’embarquer en même temps dans le
scooter nautique (ou 2 personnes si un skieur
nautique est remorqué).
FJU33006Apprendre à utiliser le scooter
nautique
Avant d’utiliser le scooter, effectuez toujours
les contrôles préalables mentionnés à la
page 64. Les quelques instants que vous
passerez à contrôler votre scooter sont un in-
vestissement précieux en termes de sécurité
et de fiabilité.
Prenez connaissance de tous les règlements
locaux avant d’utilis er votre scooter.
Pilotez de manière défensive, à vitesse
contrôlée, et conservez une distance de sé-
curité par rapport aux personnes, objets et
autres véhicules nautiques. Pour vous exer-
cer, choisissez une zone bien dégagée, où la
visibilité est bonne et le trafic nautique peu
important.
Utilisez le système d’apprentissage par
jumelage : ayez toujours quelqu’un à proxi- Charge maximale :
240 kg (530 lb)
La charge est le poids total du char-
gement, du pilote et des passagers.
UF2T72F0.book Page 75 Monday, July 22, 2013 2:30 PM

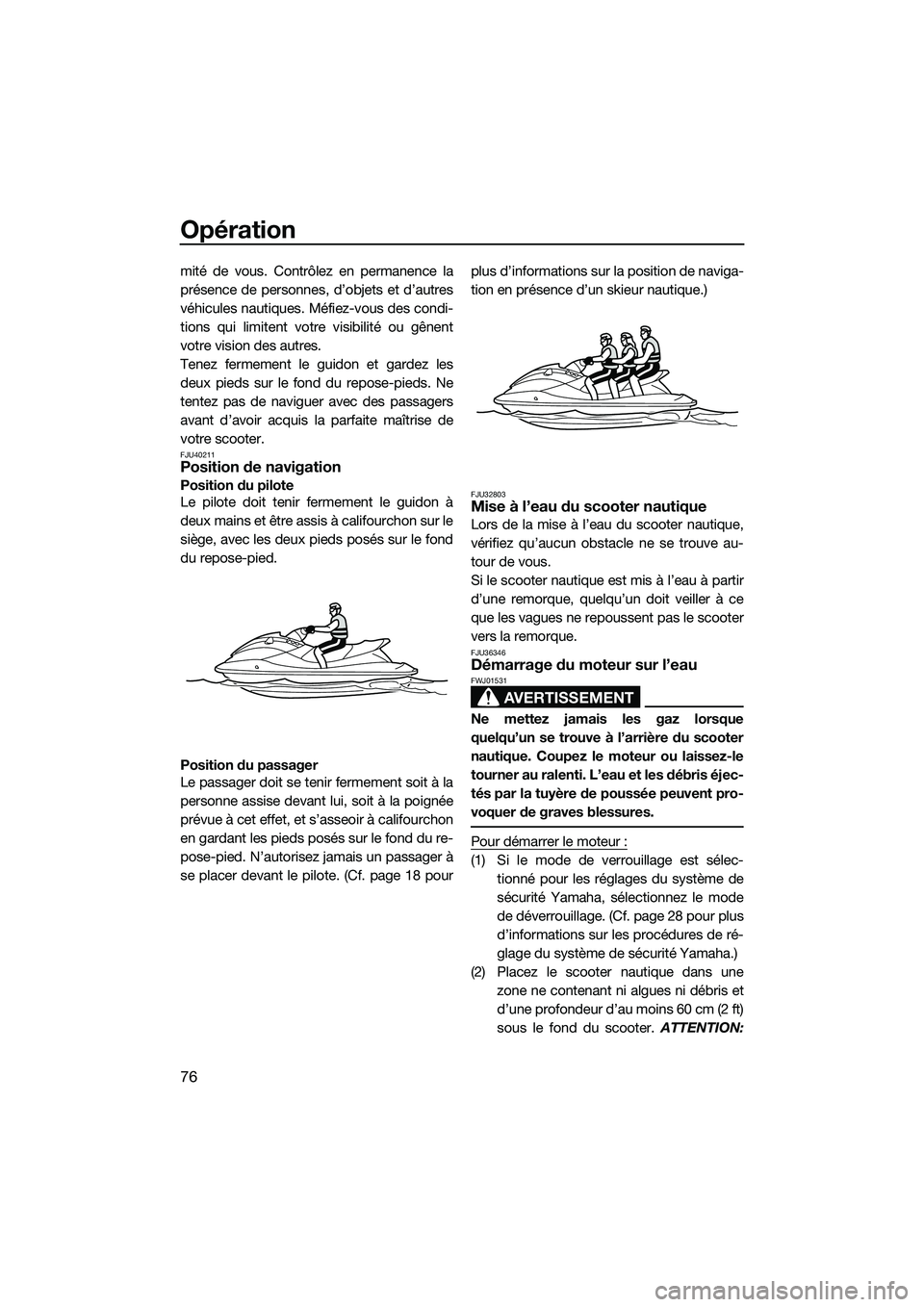

Opération
76
mité de vous. Contrôlez en permanence la
présence de personnes, d’objets et d’autres
véhicules nautiques. Méfiez-vous des condi-
tions qui limitent votre visibilité ou gênent
votre vision des autres.
Tenez fermement le guidon et gardez les
deux pieds sur le fond du repose-pieds. Ne
tentez pas de naviguer avec des passagers
avant d’avoir acquis la parfaite maîtrise de
votre scooter.
FJU40211Position de navigation
Position du pilote
Le pilote doit tenir fermement le guidon à
deux mains et être assis à califourchon sur le
siège, avec les deux pieds posés sur le fond
du repose-pied.
Position du passager
Le passager doit se tenir fermement soit à la
personne assise devant lui, soit à la poignée
prévue à cet effet, et s’asseoir à califourchon
en gardant les pieds posés sur le fond du re-
pose-pied. N’autorisez jamais un passager à
se placer devant le pilote. (Cf. page 18 pourplus d’informations sur la position de naviga-
tion en présence d’un skieur nautique.)FJU32803Mise à l’eau du scooter nautique
Lors de la mise à l’eau du scooter nautique,
vérifiez qu’aucun obstacle ne se trouve au-
tour de vous.
Si le scooter nautique est mis à l’eau à partir
d’une remorque, quelqu’un doit veiller à ce
que les vagues ne repoussent pas le scooter
vers la remorque.
FJU36346Démarrage du moteur sur l’eau
AVERTISSEMENT
FWJ01531
Ne mettez jamais les gaz lorsque
quelqu’un se trouve à l’arrière du scooter
nautique. Coupez le moteur ou laissez-le
tourner au ralenti. L’eau et les débris éjec-
tés par la tuyère de poussée peuvent pro-
voquer de graves blessures.
Pour démarrer le moteur :
(1) Si le mode de verrouillage est sélec-
tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 28 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Placez le scooter nautique dans une zone ne contenant ni algues ni débris et
d’une profondeur d’au moins 60 cm (2 ft)
sous le fond du scooter. ATTENTION:
UF2T72F0.book Page 76 Monday, July 22, 2013 2:30 PM

Opération
77

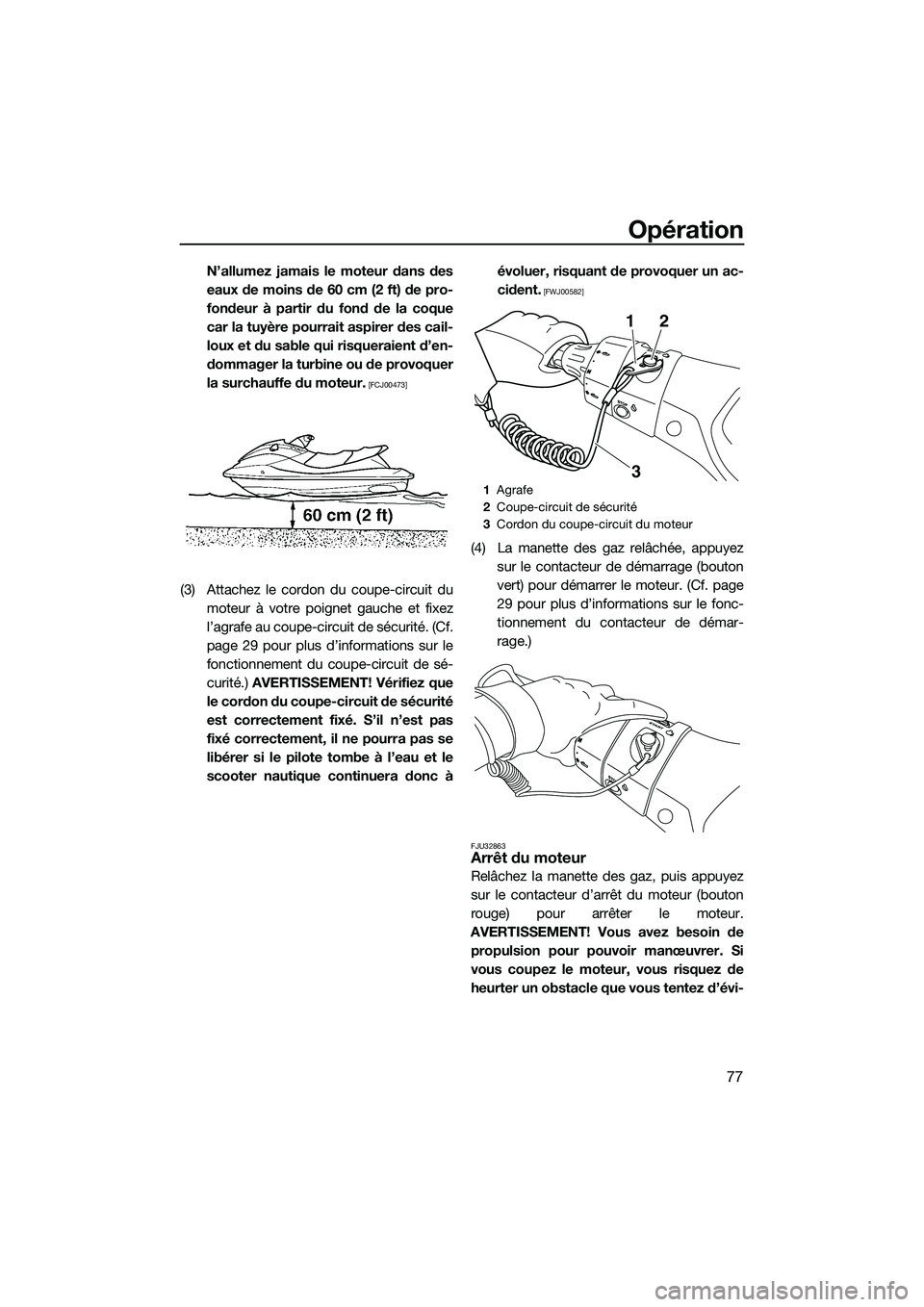

N’allumez jamais le moteur dans des
eaux de moins de 60 cm (2 ft) de pro-
fondeur à partir du fond de la coque
car la tuyère pourrait aspirer des cail-
loux et du sable qui risqueraient d’en-
dommager la turbine ou de provoquer
la surchauffe du moteur.
[FCJ00473]
(3) Attachez le cordon du coupe-circuit dumoteur à votre poignet gauche et fixez
l’agrafe au coupe-circuit de sécurité. (Cf.
page 29 pour plus d’informations sur le
fonctionnement du coupe-circuit de sé-
curité.) AVERTISSEMENT! Vérifiez que
le cordon du coupe-circuit de sécurité
est correctement fixé. S’il n’est pas
fixé correctement, il ne pourra pas se
libérer si le pilote tombe à l’eau et le
scooter nautique continuera donc à évoluer, risquant de provoquer un ac-
cident.
[FWJ00582]
(4) La manette des gaz relâchée, appuyez
sur le contacteur de démarrage (bouton
vert) pour démarrer le moteur. (Cf. page
29 pour plus d’informations sur le fonc-
tionnement du contacteur de démar-
rage.)
FJU32863Arrêt du moteur
Relâchez la manette des gaz, puis appuyez
sur le contacteur d’arrêt du moteur (bouton
rouge) pour arrêter le moteur.
AVERTISSEMENT! Vous avez besoin de propulsion pour pouvoir manœuvrer. Si
vous coupez le moteur, vous risquez de
heurter un obstacle que vous tentez d’évi-
1 Agrafe
2 Coupe-circuit de sécurité
3 Cordon du coupe-circuit du moteur
12
3
UF2T72F0.book Page 77 Monday, July 22, 2013 2:30 PM

Opération
78
ter. Toute collision peut provoquer de
graves blessures, voire la mort.
[FWJ00602]
FJU32873
Quitter le scooter nautique
Lorsque vous n’utilisez plus le scooter nau-
tique, retirez l’agrafe du coupe-circuit de sé-
curité pour empêcher tout démarrage acci-
dentel ou toute utilisation non autorisée par
des enfants ou autres individus.
FJU40222Fonctionnement du scooter nautique
Lorsque le levier d’inversion est en position
marche avant et que le moteur tourne, le
scooter nautique se déplace vers l’avant. Le
scooter nautique avance à régime embrayé
même si la manette des gaz est en position
complètement fermée (ralenti). (Cf. page 33 pour plus d’informatio
ns sur le fonctionne-
ment du levier d’inversion.)
FJU33255Faire virer le scooter nautique
AVERTISSEMENT
FWJ00772
Ne relâchez pas le levier d’accélération
lorsque vous essayez d’éviter des
objets ; vous avez besoin de propulsion
pour pouvoir manœuvrer. Toute colli-
sion peut provoquer de graves bles-
sures, voire la mort.
Lorsque vous naviguez à vitesse élevée,
effectuez des virages progressifs ou ra-
lentissez avant de virer. Des virages ser-
rés à vitesse élevée peuvent faire déra-
per le scooter nautique ou lui faire faire
un tête-à-queue, jetant le pilote et le
1 Levier d’inversion
2 Position de marche avant
1
2
UF2T72F0.book Page 78 Monday, July 22, 2013 2:30 PM

Opération
79
passager par-dessus bord, et donc pro-
voquer des blessures.

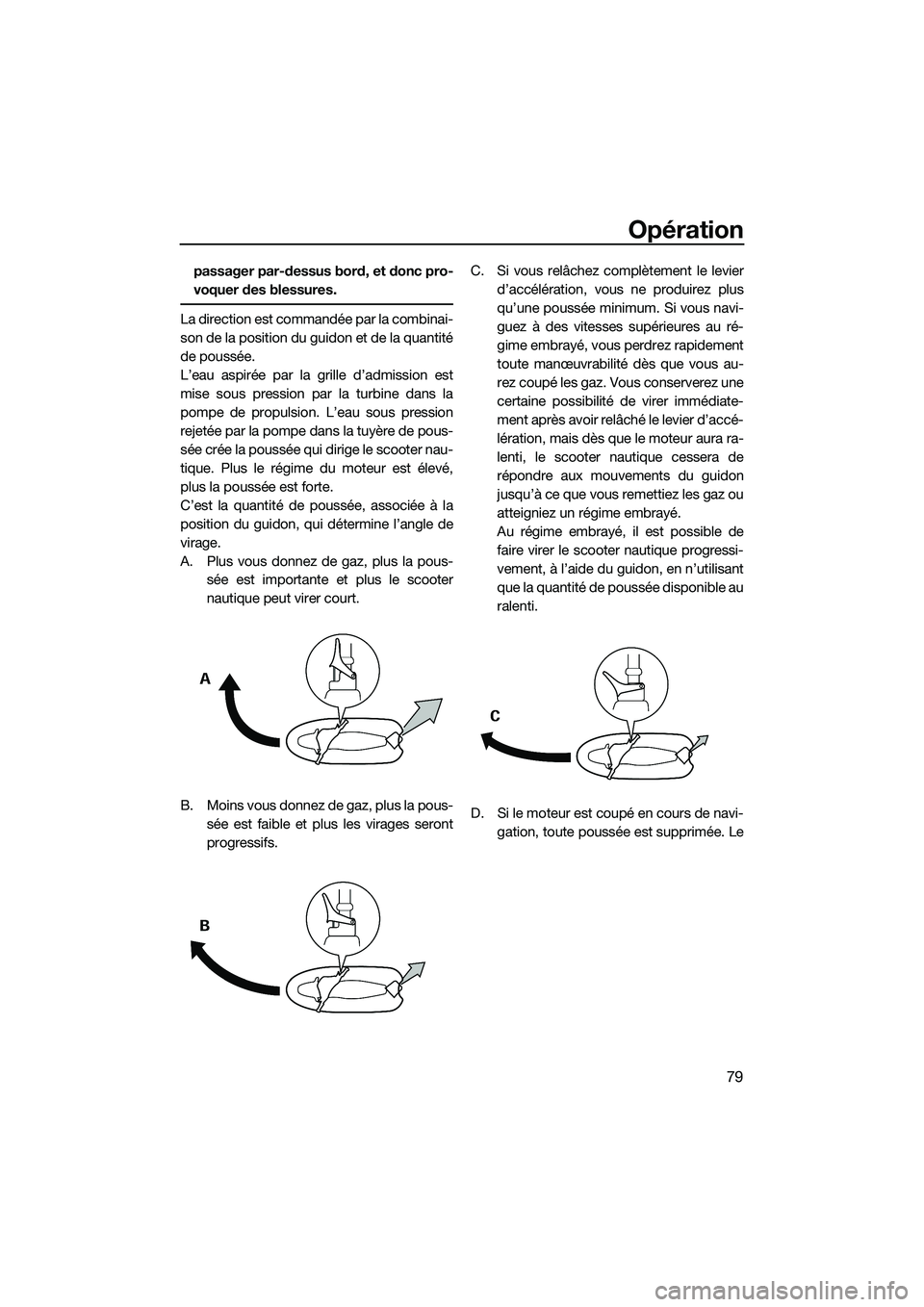

La direction est commandée par la combinai-
son de la position du guidon et de la quantité
de poussée.
L’eau aspirée par la grille d’admission est
mise sous pression par la turbine dans la
pompe de propulsion. L’eau sous pression
rejetée par la pompe dans la tuyère de pous-
sée crée la poussée qui dirige le scooter nau-
tique. Plus le régime du moteur est élevé,
plus la poussée est forte.
C’est la quantité de poussée, associée à la
position du guidon, qui détermine l’angle de
virage.
A. Plus vous donnez de gaz, plus la pous-sée est importante et plus le scooter
nautique peut virer court.
B. Moins vous donnez de gaz, plus la pous- sée est faible et plus les virages seront
progressifs. C. Si vous relâchez complètement le levier
d’accélération, vous ne produirez plus
qu’une poussée minimum. Si vous navi-
guez à des vitesses supérieures au ré-
gime embrayé, vous perdrez rapidement
toute manœuvrabilité dès que vous au-
rez coupé les gaz. Vous conserverez une
certaine possibilité de virer immédiate-
ment après avoir relâché le levier d’accé-
lération, mais dès que le moteur aura ra-
lenti, le scooter nautique cessera de
répondre aux mouvements du guidon
jusqu’à ce que vous remettiez les gaz ou
atteigniez un régime embrayé.
Au régime embrayé, il est possible de
faire virer le scooter nautique progressi-
vement, à l’aide du guidon, en n’utilisant
que la quantité de poussée disponible au
ralenti.
D. Si le moteur est coupé en cours de navi- gation, toute poussée est supprimée. Le
UF2T72F0.book Page 79 Monday, July 22, 2013 2:30 PM

Opération
80

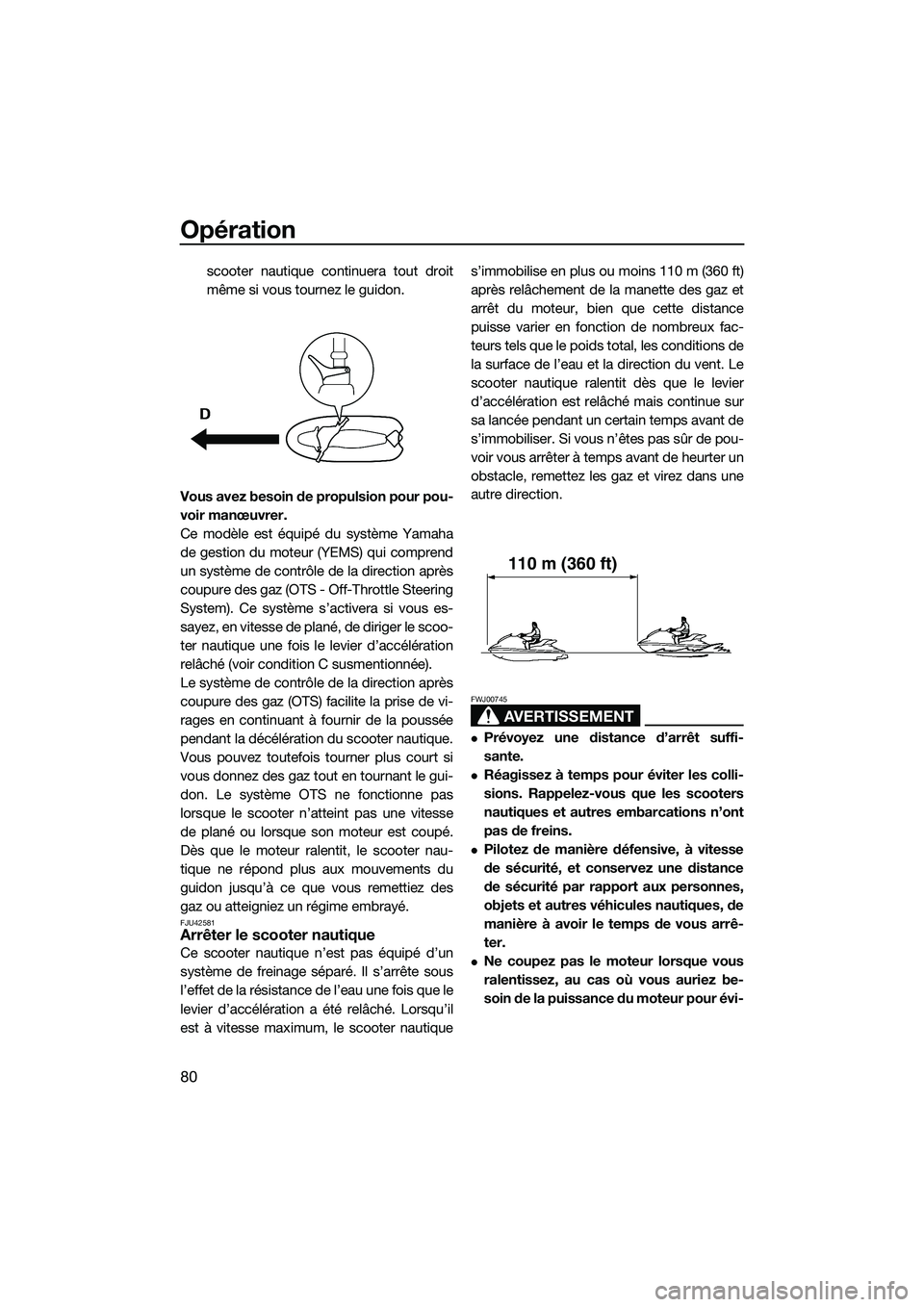

scooter nautique continuera tout droit
même si vous tournez le guidon.
Vous avez besoin de propulsion pour pou-
voir manœuvrer.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois le levier d’accélération
relâché (voir condition C susmentionnée).
Le système de contrôle de la direction après
coupure des gaz (OTS) facilite la prise de vi-
rages en continuant à fournir de la poussée
pendant la décélération du scooter nautique.
Vous pouvez toutefois tourner plus court si
vous donnez des gaz tout en tournant le gui-
don. Le système OTS ne fonctionne pas
lorsque le scooter n’atteint pas une vitesse
de plané ou lorsque son moteur est coupé.
Dès que le moteur ralentit, le scooter nau-
tique ne répond plus aux mouvements du
guidon jusqu’à ce que vous remettiez des
gaz ou atteigniez un régime embrayé.
FJU42581Arrêter le scooter nautique
Ce scooter nautique n’est pas équipé d’un
système de freinage séparé. Il s’arrête sous
l’effet de la résistance de l’eau une fois que le
levier d’accélération a été relâché. Lorsqu’il
est à vitesse maximum, le scooter nautique s’immobilise en plus ou moins 110 m (360 ft)
après relâchement de la manette des gaz et
arrêt du moteur, bien que cette distance
puisse varier en fonction de nombreux fac-
teurs tels que le poids total, les conditions de
la surface de l’eau et la direction du vent. Le
scooter nautique ralentit dès que le levier
d’accélération est relâché mais continue sur
sa lancée pendant un certain temps avant de
s’immobiliser. Si vous n’êtes pas sûr de pou-
voir vous arrêter à temps avant de heurter un
obstacle, remettez les gaz et virez dans une
autre direction.
AVERTISSEMENT
FWJ00745
Prévoyez une distance d’arrêt suffi-
sante.
Réagissez à temps pour éviter les colli-
sions. Rappelez-vous que les scooters
nautiques et autres embarcations n’ont
pas de freins.
Pilotez de manière défensive, à vitesse
de sécurité, et conservez une distance
de sécurité par rapport aux personnes,
objets et autres véhicules nautiques, de
manière à avoir le temps de vous arrê-
ter.
Ne coupez pas le moteur lorsque vous
ralentissez, au cas où vous auriez be-
soin de la puissance du moteur pour évi-
110 m (360 ft)
UF2T72F0.book Page 80 Monday, July 22, 2013 2:30 PM

Opération
81
ter un bateau ou un autre obstacle sur
votre route.
N’utilisez pas la marche arrière pour ra-
lentir ou arrêter le scooter nautique car
vous pourriez perdre le contrôle, être
éjecté ou être projeté contre le guidon.

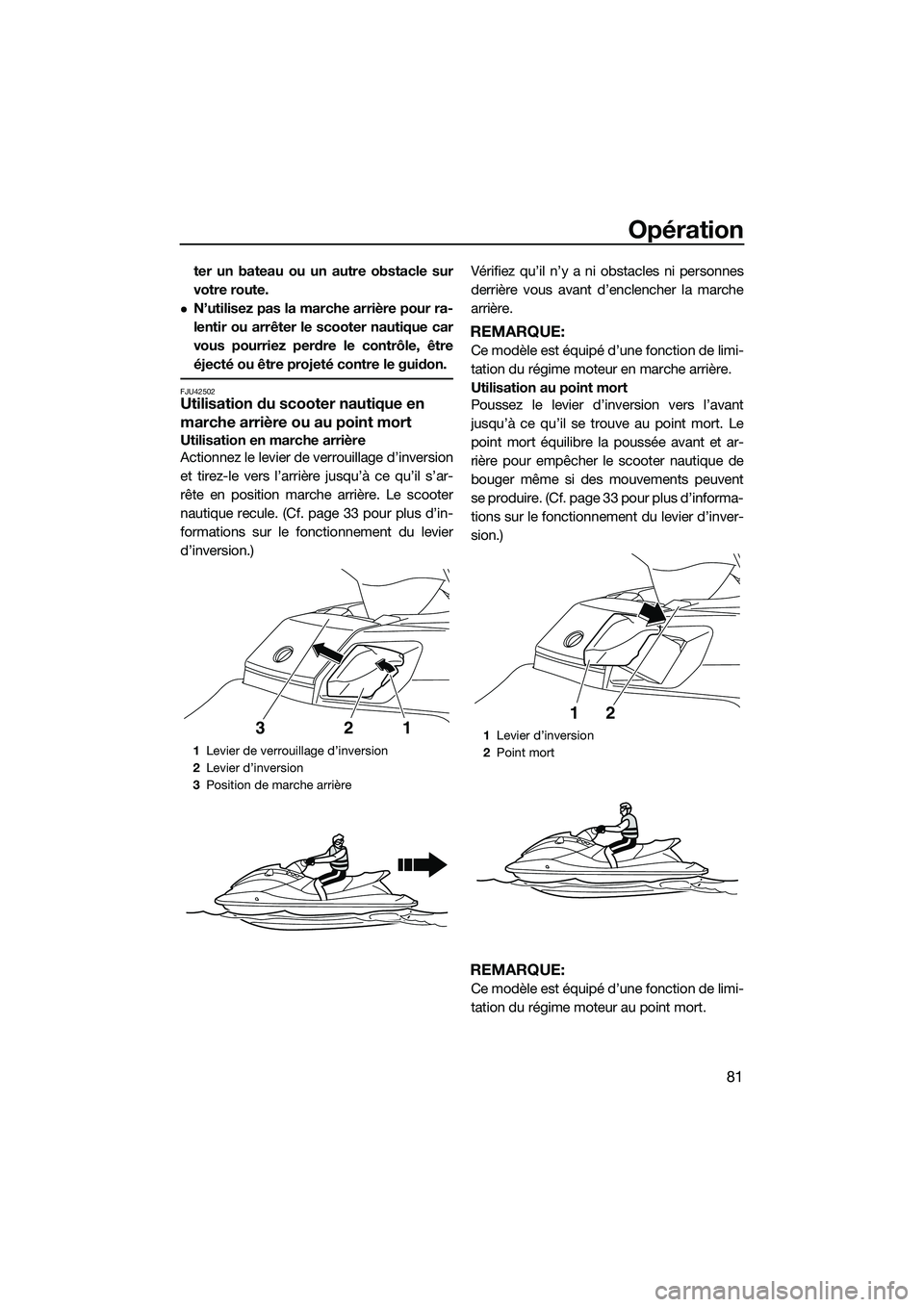

FJU42502Utilisation du scooter nautique en
marche arrière ou au point mort
Utilisation en marche arrière
Actionnez le levier de verrouillage d’inversion
et tirez-le vers l’arrière jusqu’à ce qu’il s’ar-
rête en position marche arrière. Le scooter
nautique recule. (Cf. page 33 pour plus d’in-
formations sur le fonctionnement du levier
d’inversion.) Vérifiez qu’il n’y a ni obstacles ni personnes
derrière vous avant d’enclencher la marche
arrière.
REMARQUE:
Ce modèle est équipé d’une fonction de limi-
tation du régime mote
ur en marche arrière.
Utilisation au point mort
Poussez le levier d’inversion vers l’avant
jusqu’à ce qu’il se trouve au point mort. Le
point mort équilibre la poussée avant et ar-
rière pour empêcher le scooter nautique de
bouger même si des mouvements peuvent
se produire. (Cf. page 33 pour plus d’informa-
tions sur le fonctionnement du levier d’inver-
sion.)
REMARQUE:
Ce modèle est équipé d’une fonction de limi-
tation du régime moteur au point mort.
1 Levier de verrouillage d’inversion
2 Levier d’inversion
3 Position de marche arrière
2
311 Levier d’inversion
2 Point mort
12
UF2T72F0.book Page 81 Monday, July 22, 2013 2:30 PM

Opération
82

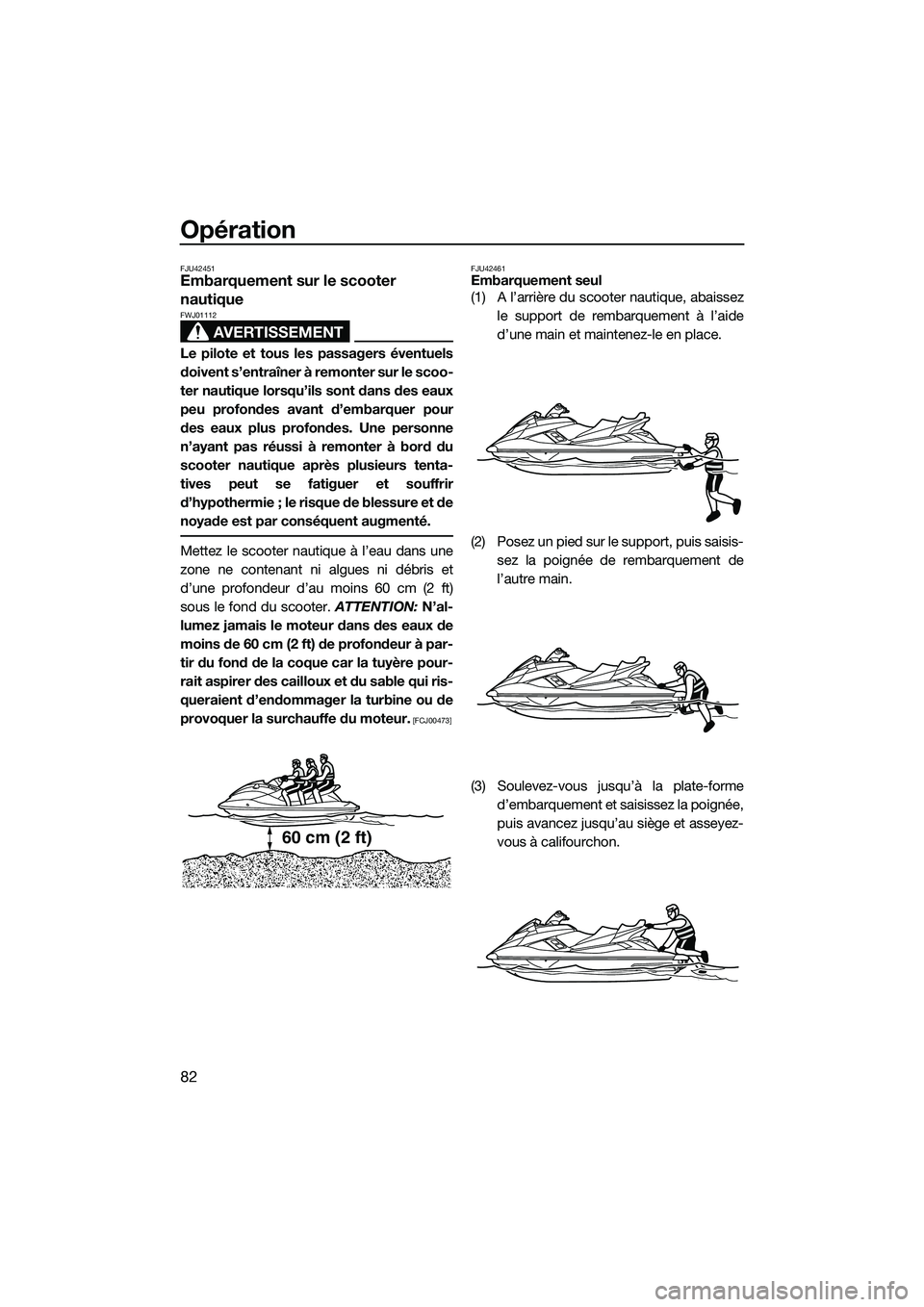

FJU42451Embarquement sur le scooter
nautique
AVERTISSEMENT
FWJ01112
Le pilote et tous les passagers éventuels
doivent s’entraîner à remonter sur le scoo-
ter nautique lorsqu’ils sont dans des eaux
peu profondes avant d’embarquer pour
des eaux plus profondes. Une personne
n’ayant pas réussi à remonter à bord du
scooter nautique après plusieurs tenta-
tives peut se fatiguer et souffrir
d’hypothermie ; le risque de blessure et de
noyade est par conséquent augmenté.
Mettez le scooter nautique à l’eau dans une
zone ne contenant ni algues ni débris et
d’une profondeur d’au moins 60 cm (2 ft)
sous le fond du scooter. ATTENTION: N’al-
lumez jamais le moteur dans des eaux de
moins de 60 cm (2 ft) de profondeur à par-
tir du fond de la coque car la tuyère pour-
rait aspirer des cailloux et du sable qui ris-
queraient d’endommage r la turbine ou de
provoquer la surchauffe du moteur.
[FCJ00473] FJU42461
Embarquement seul
(1) A l’arrière du scooter nautique, abaissez
le support de rembarquement à l’aide
d’une main et maintenez-le en place.
(2) Posez un pied sur le support, puis saisis- sez la poignée de rembarquement de
l’autre main.
(3) Soulevez-vous jusqu’à la plate-forme d’embarquement et saisissez la poignée,
puis avancez jusqu’au siège et asseyez-
vous à califourchon.
60 cm (2 ft)
UF2T72F0.book Page 82 Monday, July 22, 2013 2:30 PM
