Funcionamiento de la función de control
33
en el tubo respiradero del depósito si la moto
ha volcado.
Si se ha acumulado agua en el separador,
achíquela soltando el tornillo de desagüe.
Para achicar el agua del separador de agua:
(1) Coloque una bandeja de drenaje o un
trapo seco debajo del separador.
(2) Afloje gradualmente el tornillo de des-
agüe para que salga el agua. Recoja el
agua de desagüe en la bandeja o empá-
pela con el trapo de modo que no se
vierta a la cámara del motor. Si se derra-
ma agua en la moto de agua, elimínela
con un paño seco.
(3) Apriete bien el tornillo de desagüe hasta
que se detenga.
1Separador de agua
2Tornillo de desagüe
1
2
UF2T74S0.book Page 33 Thursday, June 26, 2014 9:14 AM
Page 42 of 126
Utilización de la moto de agua
34
SJU40013
Funciones de la moto de agua

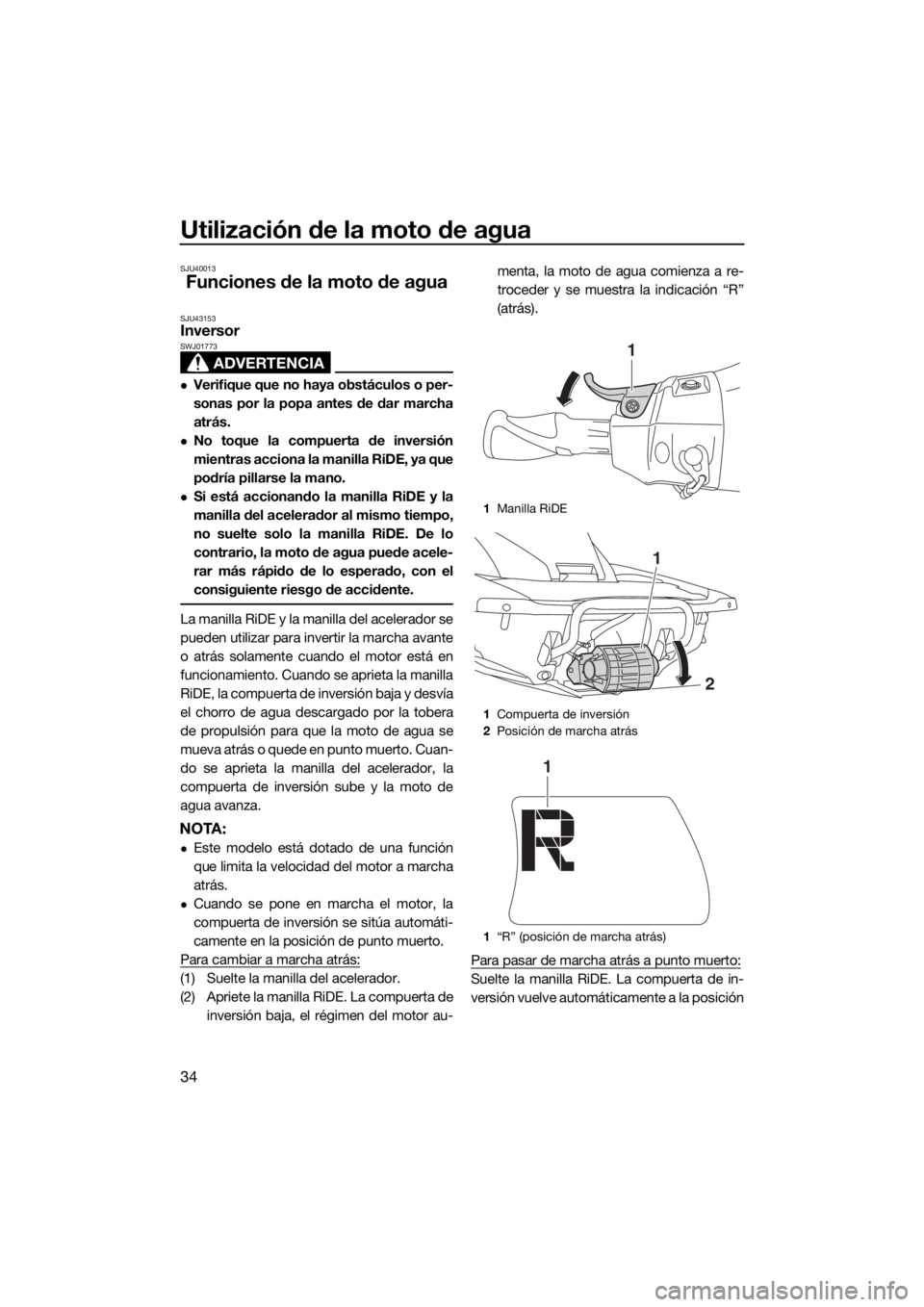

SJU43153Inversor
ADVERTENCIA
SWJ01773
Verifique que no haya obstáculos o per-
sonas por la popa antes de dar marcha
atrás.
No toque la compuerta de inversión
mientras acciona la manilla RiDE, ya que
podría pillarse la mano.
Si está accionando la manilla RiDE y la
manilla del acelerador al mismo tiempo,
no suelte solo la manilla RiDE. De lo
contrario, la moto de agua puede acele-
rar más rápido de lo esperado, con el
consiguiente riesgo de accidente.
La manilla RiDE y la manilla del acelerador se
pueden utilizar para invertir la marcha avante
o atrás solamente cuando el motor está en
funcionamiento. Cuando se aprieta la manilla
RiDE, la compuerta de inversión baja y desvía
el chorro de agua descargado por la tobera
de propulsión para que la moto de agua se
mueva atrás o quede en punto muerto. Cuan-
do se aprieta la manilla del acelerador, la
compuerta de inversión sube y la moto de
agua avanza.
NOTA:
Este modelo está dotado de una función
que limita la velocidad del motor a marcha
atrás.
Cuando se pone en marcha el motor, la
compuerta de inversión se sitúa automáti-
camente en la posición de punto muerto.
Para cambiar a marcha atrás:
(1) Suelte la manilla del acelerador.
(2) Apriete la manilla RiDE. La compuerta de
inversión baja, el régimen del motor au-menta, la moto de agua comienza a re-
troceder y se muestra la indicación “R”
(atrás).
Para pasar de marcha atrás a punto muerto:Suelte la manilla RiDE. La compuerta de in-
versión vuelve automáticamente a la posición
1Manilla RiDE
1Compuerta de inversión
2Posición de marcha atrás
1“R” (posición de marcha atrás)
1
1
2
1
UF2T74S0.book Page 34 Thursday, June 26, 2014 9:14 AM
Page 43 of 126
Utilización de la moto de agua
35
de punto muerto y se muestra la indicación
“N” (punto muerto).
NOTA:
Aunque la posición de punto muerto ayuda a
mantener la moto de agua parada incluso
cuando el motor está en marcha, puede ha-

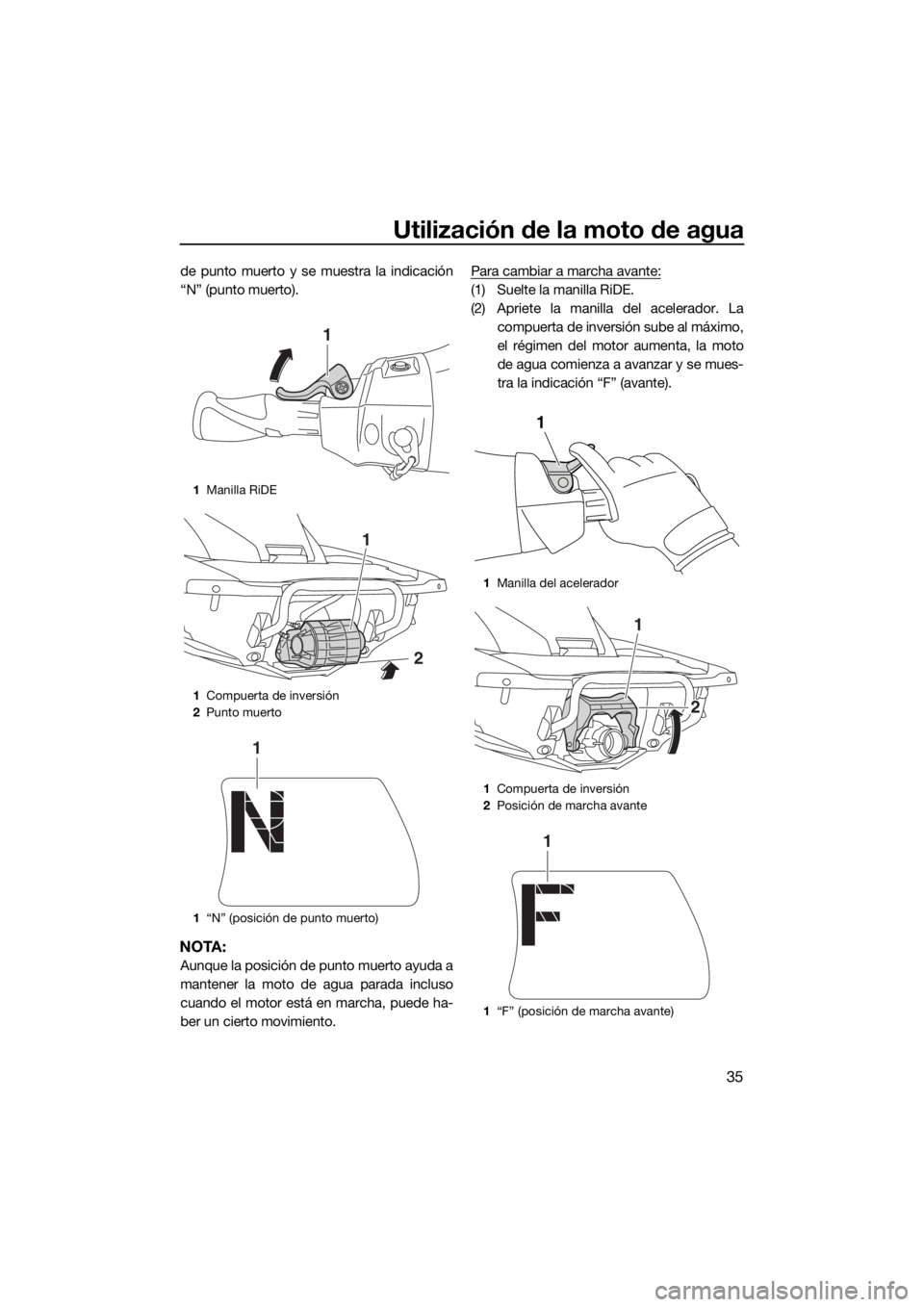

ber un cierto movimiento.Para cambiar a marcha avante:
(1) Suelte la manilla RiDE.
(2) Apriete la manilla del acelerador. La
compuerta de inversión sube al máximo,
el régimen del motor aumenta, la moto
de agua comienza a avanzar y se mues-
tra la indicación “F” (avante).
1Manilla RiDE
1Compuerta de inversión
2Punto muerto
1“N” (posición de punto muerto)
1
2
1
1
1Manilla del acelerador
1Compuerta de inversión
2Posición de marcha avante
1“F” (posición de marcha avante)
1
2
1
1
UF2T74S0.book Page 35 Thursday, June 26, 2014 9:14 AM
Page 44 of 126
Utilización de la moto de agua
36
NOTA:
Si aprieta la manilla RiDE mientras está apre-
tando la manilla del acelerador, la moto de
agua disminuye la velocidad y, después de
detenerse, retrocede.
Para pasar de punto muerto a marcha avan-
te:
(1) Suelte la manilla del acelerador.
(2) Apriete ligeramente la manilla RiDE y
suéltela. Se muestra la indicación “N”
(punto muerto).
NOTA:
Si mantiene apretada la manilla RiDE, la com-
puerta de inversión se sitúa en la posición de
marcha atrás.

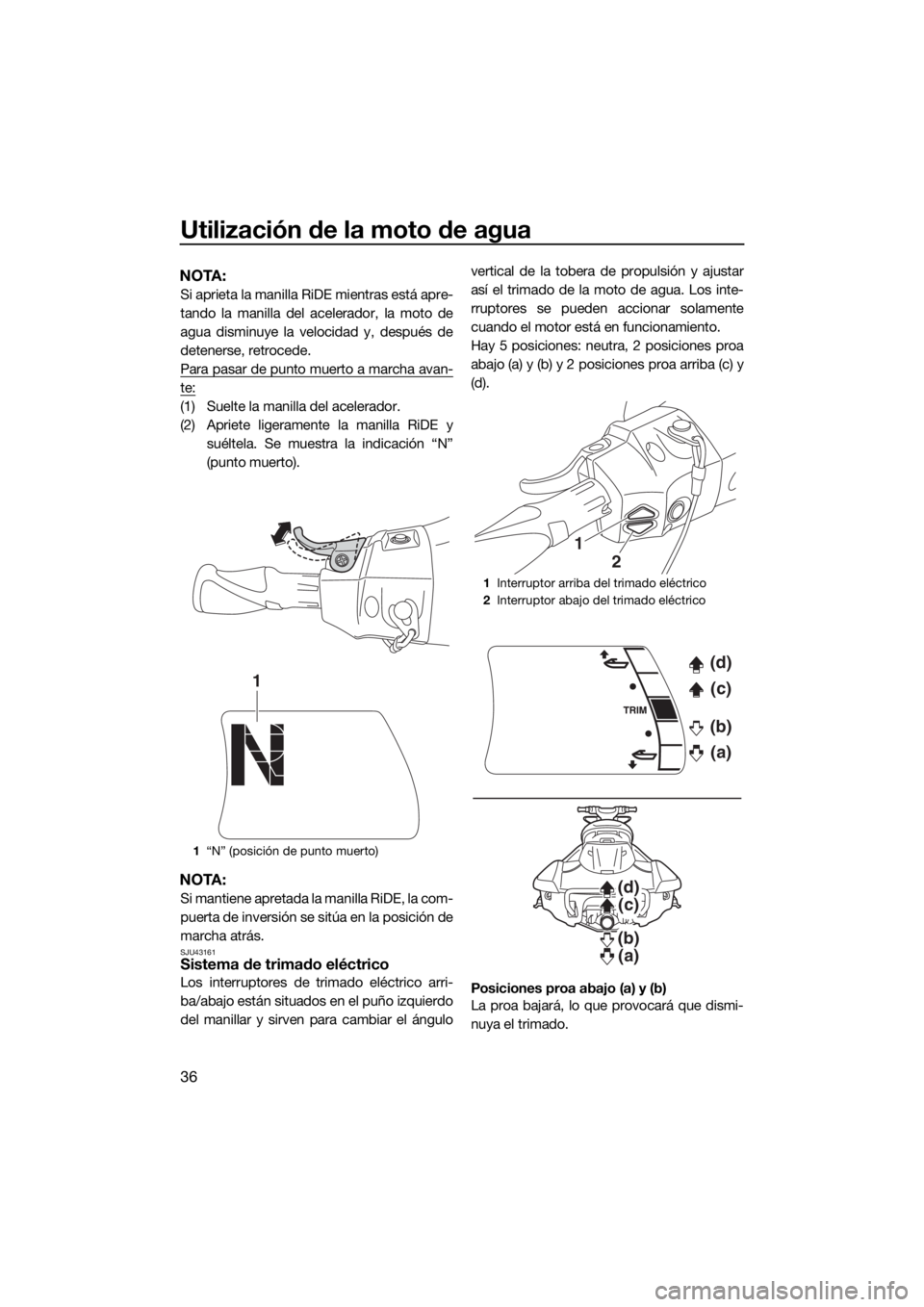

SJU43161Sistema de trimado eléctrico
Los interruptores de trimado eléctrico arri-
ba/abajo están situados en el puño izquierdo
del manillar y sirven para cambiar el ángulovertical de la tobera de propulsión y ajustar
así el trimado de la moto de agua. Los inte-
rruptores se pueden accionar solamente
cuando el motor está en funcionamiento.

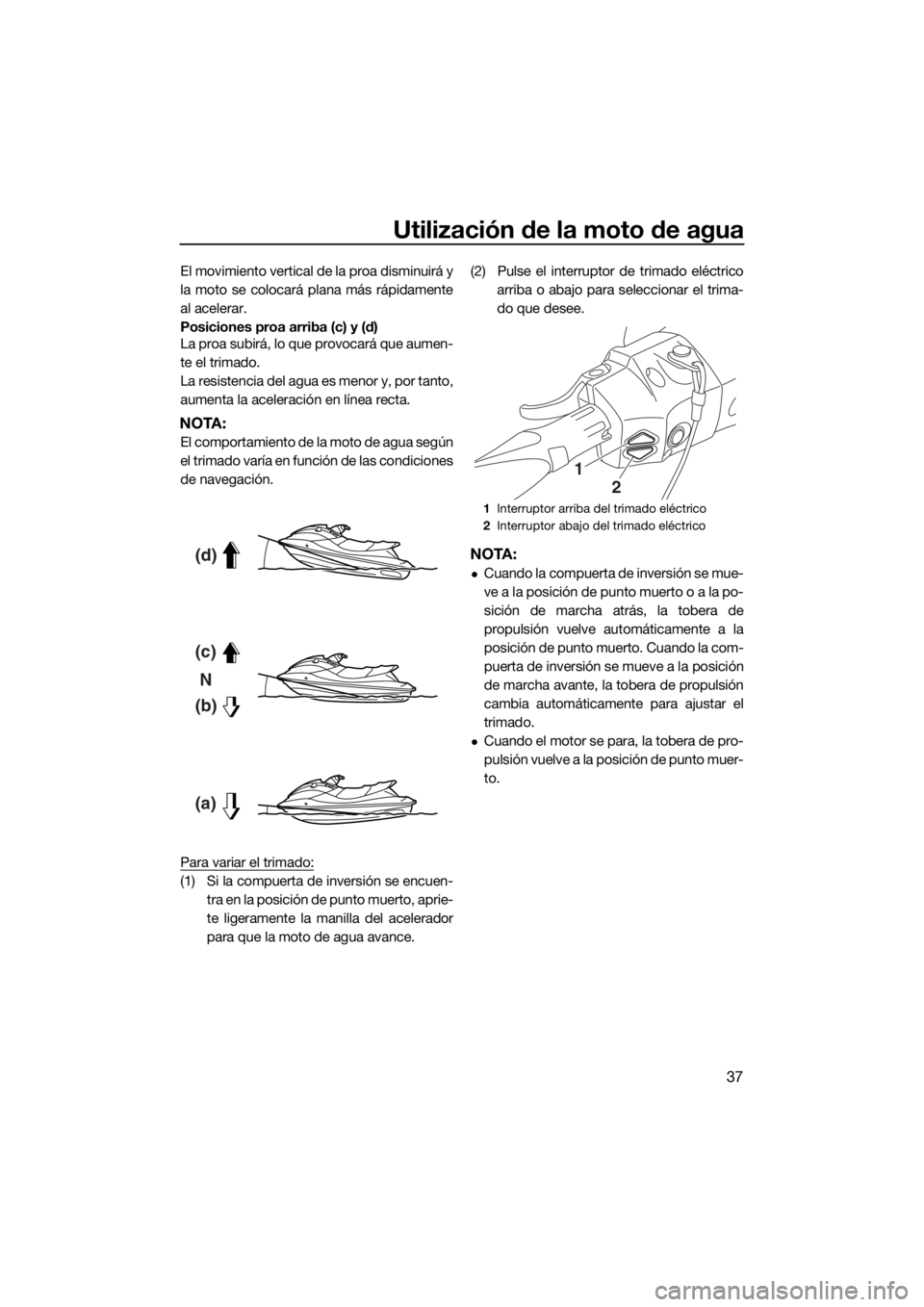

Hay 5 posiciones: neutra, 2 posiciones proa
abajo (a) y (b) y 2 posiciones proa arriba (c) y
(d).
Posiciones proa abajo (a) y (b)
La proa bajará, lo que provocará que dismi-
nuya el trimado.
1“N” (posición de punto muerto)
1
1Interruptor arriba del trimado eléctrico
2Interruptor abajo del trimado eléctrico
1
2
(d)
(c)
(b)
(a)
(d)
(c)
(b)
(a)
UF2T74S0.book Page 36 Thursday, June 26, 2014 9:14 AM
Page 45 of 126
Utilización de la moto de agua
37
El movimiento vertical de la proa disminuirá y
la moto se colocará plana más rápidamente
al acelerar.
Posiciones proa arriba (c) y (d)
La proa subirá, lo que provocará que aumen-
te el trimado.
La resistencia del agua es menor y, por tanto,
aumenta la aceleración en línea recta.
NOTA:
El comportamiento de la moto de agua según
el trimado varía en función de las condiciones
de navegación.
Para variar el trimado:
(1) Si la compuerta de inversión se encuen-
tra en la posición de punto muerto, aprie-
te ligeramente la manilla del acelerador
para que la moto de agua avance.(2) Pulse el interruptor de trimado eléctrico
arriba o abajo para seleccionar el trima-
do que desee.
NOTA:
Cuando la compuerta de inversión se mue-
ve a la posición de punto muerto o a la po-
sición de marcha atrás, la tobera de
propulsión vuelve automáticamente a la
posición de punto muerto. Cuando la com-
puerta de inversión se mueve a la posición
de marcha avante, la tobera de propulsión
cambia automáticamente para ajustar el
trimado.
Cuando el motor se para, la tobera de pro-
pulsión vuelve a la posición de punto muer-
to.
(d)
(c)
(b)N
(a)
1Interruptor arriba del trimado eléctrico
2Interruptor abajo del trimado eléctrico
1
2
UF2T74S0.book Page 37 Thursday, June 26, 2014 9:14 AM
Page 46 of 126
Utilización de la moto de agua
38
SJU40001
Modos de funcionamiento de la
moto de agua
SJU36786Función de régimen bajo de RPM
La función de régimen bajo de RPM limita el
régimen máximo del motor a aproximada-
mente el 70% de este en funcionamiento
normal.
La función de régimen bajo de RPM sola-
mente se puede activar y desactivar con el
mando a distancia que se suministra con
esta moto de agua. (Consulte en la página 27
las instrucciones del mando a distancia).
NOTA:
La función L-MODE sólo se puede seleccio-
nar cuando el motor está parado y el sistema
de seguridad Yamaha está en posición de
desbloqueo.
Activación y la desactivación del L-MODE
La activación de la función L-MODE se con-
firma mediante el número de pitidos cuando
se acciona el mando a distancia, y mediante
la luz indicadora “L-MODE” en el centro de
información multifunción. (Consulte en la pá-
gina 43 la información relativa al centro de in-
formación multifunción).
NOTA:
Si el mando a distancia se acciona mientras
el centro de información multifunción se en-
cuentra en estado de espera, el centro realiza
la operación inicial y luego tiene efecto la se-
lección.

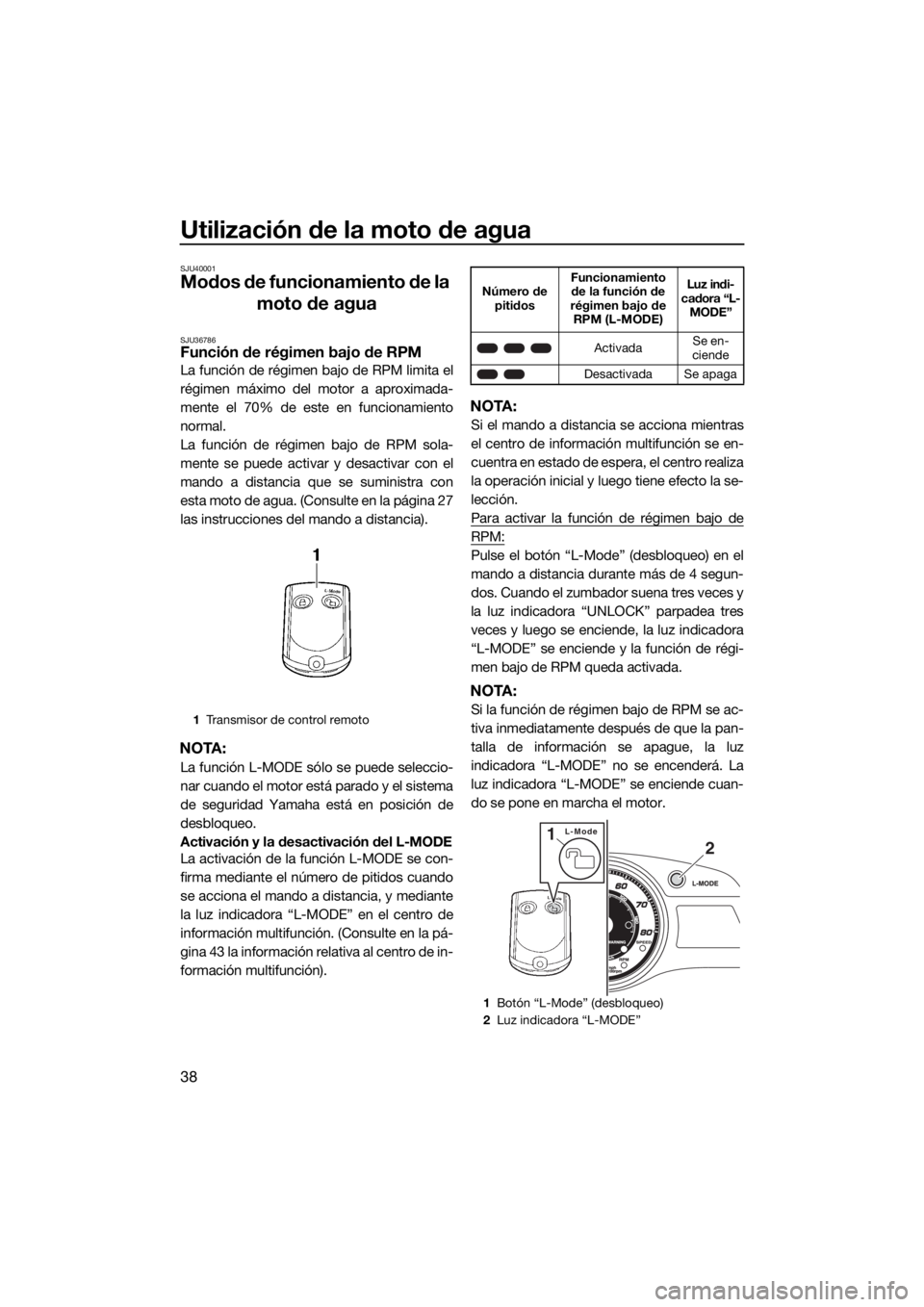

Para activar la función de régimen bajo de
RPM:
Pulse el botón “L-Mode” (desbloqueo) en el
mando a distancia durante más de 4 segun-
dos. Cuando el zumbador suena tres veces y
la luz indicadora “UNLOCK” parpadea tres
veces y luego se enciende, la luz indicadora
“L-MODE” se enciende y la función de régi-
men bajo de RPM queda activada.
NOTA:
Si la función de régimen bajo de RPM se ac-
tiva inmediatamente después de que la pan-
talla de información se apague, la luz
indicadora “L-MODE” no se encenderá. La
luz indicadora “L-MODE” se enciende cuan-
do se pone en marcha el motor.1Transmisor de control remoto
Número de
pitidosFuncionamiento
de la función de
régimen bajo de
RPM (L-MODE)Luz indi-
cadora “L-
MODE”
ActivadaSe en-
ciende
Desactivada Se apaga
1Botón “L-Mode” (desbloqueo)
2Luz indicadora “L-MODE”
2
L-Mode1
UF2T74S0.book Page 38 Thursday, June 26, 2014 9:14 AM
Page 47 of 126
Utilización de la moto de agua
39
Para desactivar la función de régimen bajo de
RPM:
Pulse el botón “L-Mode” (desbloqueo) en el
mando a distancia durante más de 4 segun-
dos. Cuando el zumbador suena dos veces y
la luz indicadora “UNLOCK” parpadea dos
veces y luego se enciende, la luz indicadora
“L-MODE” se apaga y la función de régimen
bajo de RPM queda desactivada. Cuando la
función de régimen bajo de RPM está desac-
tivada, la moto de agua vuelve el modo nor-
mal de funcionamiento.
SJU42483Función de marcha lenta
La función de marcha lenta mantiene un régi-
men del motor fijo para navegar a baja velo-
cidad. Esta función se puede utilizar
solamente en marcha avante o en punto
muerto.
NOTA:
La función de marcha lenta sólo puede ac-
tivarse una vez transcurridos 5 segundos
desde la puesta en marcha del motor.
Si se activa la función de marcha lenta con
la moto de agua en punto muerto, la com-
puerta de inversión se desplaza a la posi-
ción de marcha avante.
Activación y desactivación de la función
de marcha lenta

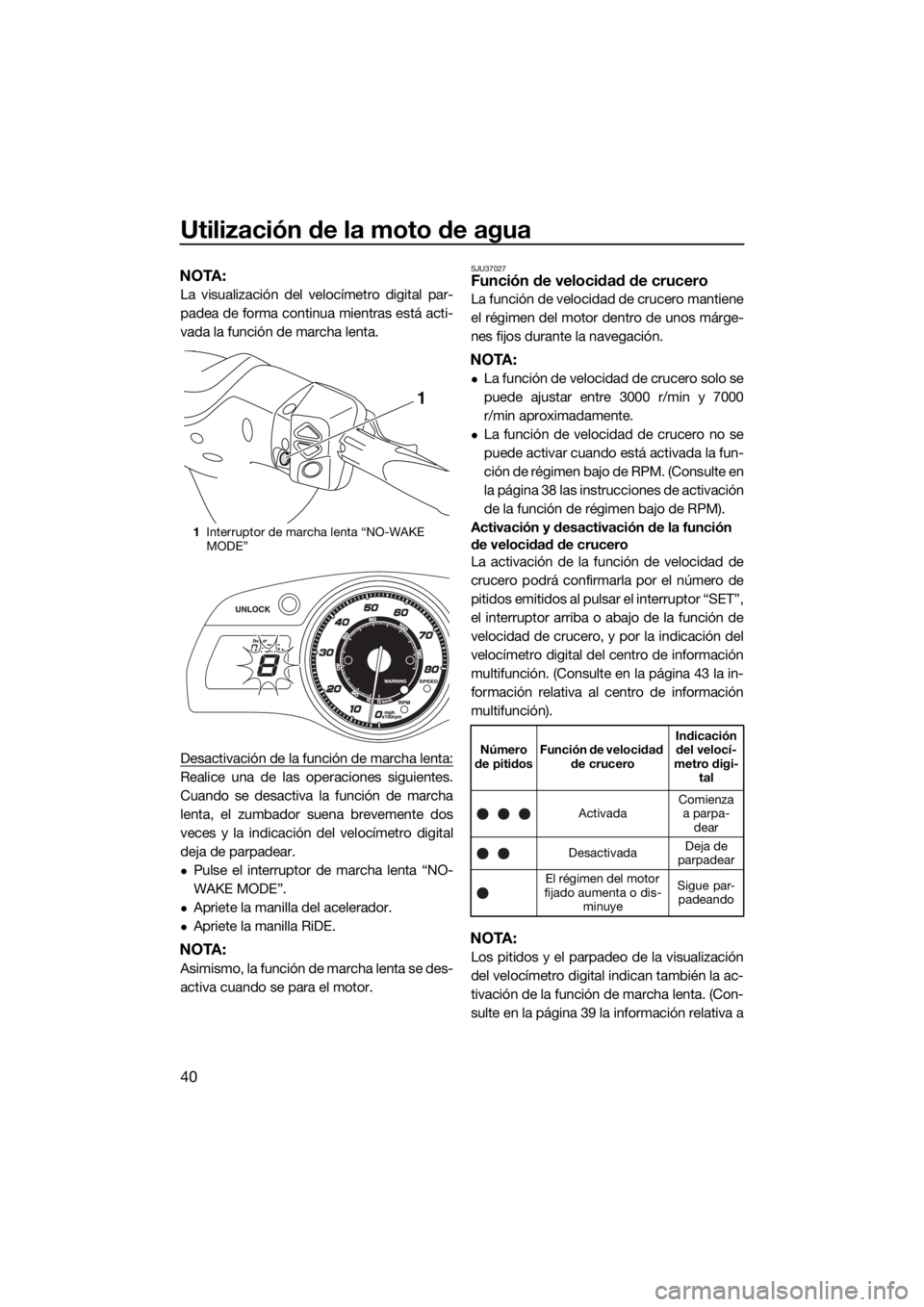

La activación de la función de marcha lenta
podrá confirmarlo por el número de pitidos
que escuche al pulsar el interruptor “NO-
WAKE MODE” y por la visualización del velo-
címetro digital del centro de información mul-
tifunción. (Consulte en la página 43 la
información relativa al centro de información
multifunción).
NOTA:
Los pitidos y el parpadeo de la visualización
del velocímetro digital indican también la ac-
tivación de la función de velocidad de cruce-
ro. (Consulte en la página 40 la información
relativa a la función de velocidad de crucero).
Activación de la función de marcha lenta:
(1) Suelte la manilla del acelerador y deje
que el motor se ponga al ralentí.
(2) Mantenga pulsado el interruptor de mar-
cha lenta “NO-WAKE MODE”. Cuando el
zumbador suena brevemente tres veces
y el número “8” (cuando está selecciona-
da la indicación en kilómetros) o el nú-
mero “5” (cuando está seleccionada la
indicación en millas) comienza a parpa-
dear en la visualización del velocímetro
digital, se activa la función de marcha
lenta. Mantenga la manilla del acelerador
en posición de punto muerto (ralentí)
cuando esté activada la función de mar-
cha lenta.
Número
de pitidosEstado de la función
de marcha lentaIndicación
del velocí-
metro digi-
tal
ActivadaComienza
a parpa-
dear
DesactivadaDeja de
parpadear
UF2T74S0.book Page 39 Thursday, June 26, 2014 9:14 AM
Page 48 of 126
Utilización de la moto de agua
40
NOTA:
La visualización del velocímetro digital par-
padea de forma continua mientras está acti-
vada la función de marcha lenta.
Desactivación de la función de marcha lenta:
Realice una de las operaciones siguientes.
Cuando se desactiva la función de marcha
lenta, el zumbador suena brevemente dos
veces y la indicación del velocímetro digital
deja de parpadear.
Pulse el interruptor de marcha lenta “NO-
WAKE MODE”.
Apriete la manilla del acelerador.
Apriete la manilla RiDE.
NOTA:
Asimismo, la función de marcha lenta se des-
activa cuando se para el motor.
SJU37027Función de velocidad de crucero
La función de velocidad de crucero mantiene
el régimen del motor dentro de unos márge-
nes fijos durante la navegación.
NOTA:
La función de velocidad de crucero solo se
puede ajustar entre 3000 r/min y 7000
r/min aproximadamente.
La función de velocidad de crucero no se
puede activar cuando está activada la fun-
ción de régimen bajo de RPM. (Consulte en
la página 38 las instrucciones de activación
de la función de régimen bajo de RPM).
Activación y desactivación de la función
de velocidad de crucero
La activación de la función de velocidad de
crucero podrá confirmarla por el número de
pitidos emitidos al pulsar el interruptor “SET”,
el interruptor arriba o abajo de la función de
velocidad de crucero, y por la indicación del
velocímetro digital del centro de información
multifunción. (Consulte en la página 43 la in-
formación relativa al centro de información
multifunción).
NOTA:
Los pitidos y el parpadeo de la visualización
del velocímetro digital indican también la ac-
tivación de la función de marcha lenta. (Con-
sulte en la página 39 la información relativa a
1Interruptor de marcha lenta “NO-WAKE
MODE”
1
Número
de pitidosFunción de velocidad
de cruceroIndicación
del velocí-
metro digi-
tal
ActivadaComienza
a parpa-
dear
DesactivadaDeja de
parpadear
El régimen del motor
fijado aumenta o dis-
minuyeSigue par-
padeando
UF2T74S0.book Page 40 Thursday, June 26, 2014 9:14 AM
Page 49 of 126
Utilización de la moto de agua
41
la función de marcha lenta).
Activación de la función de velocidad de cru-
cero:
(1) Accione la manilla del acelerador hasta
alcanzar el régimen del motor que desee.
(2) Cuando el motor haya alcanzado el régi-
men deseado, pulse el interruptor “SET”.
Cuando el zumbador suena brevemente
tres veces y la visualización del velocí-
metro digital comienza a parpadear, se
activa la función de velocidad de cruce-
ro. Cuando la función de velocidad de
crucero está activada, apriete suave-
mente la manilla del acelerador más allá
de la posición en la que ajustó la función;
si suelta la manilla del acelerador la fun-
ción se desactivará.
NOTA:
La visualización del velocímetro digital par-
padea de forma continua mientras está acti-
vada la función de velocidad de crucero.
Antes de apretar la manilla del acelerador al
máximo, verifique que el zumbador haya so-
nado y que la visualización del velocímetro
digital esté parpadeando. Si la indicación del
velocímetro no está parpadeando, la función
de velocidad de crucero no está activada y elmotor no responderá con normalidad al ace-
lerador.
NOTA:
Una vez activada la función de velocidad de
crucero, el régimen del motor se puede incre-
mentar o reducir pulsando respectivamente
1Interruptor arriba de la función de velocidad
de crucero
2Interruptor abajo de la función de velocidad
de crucero
3Interruptor “SET”
1
2
3
UF2T74S0.book Page 41 Thursday, June 26, 2014 9:14 AM
Page 50 of 126
Utilización de la moto de agua
42
el interruptor arriba o el interruptor abajo.
Cada vez que se pulsa un interruptor, el zum-
bador suena brevemente una vez y el régi-
men del motor cambia. No obstante, el ajuste
se limita a un máximo de cinco incrementos
por encima o por debajo del ajuste inicial de
la función de velocidad de crucero.
Desactivación de la función de velocidad de
crucero:
Suelte la manilla del acelerador. Cuando se
desactiva la función de velocidad de crucero,
el zumbador suena brevemente dos veces y
la indicación del velocímetro digital deja de
parpadear.
NOTA:
Asimismo, la función de velocidad de crucero
se desactiva cuando se para el motor.
UF2T74S0.book Page 42 Thursday, June 26, 2014 9:14 AM
