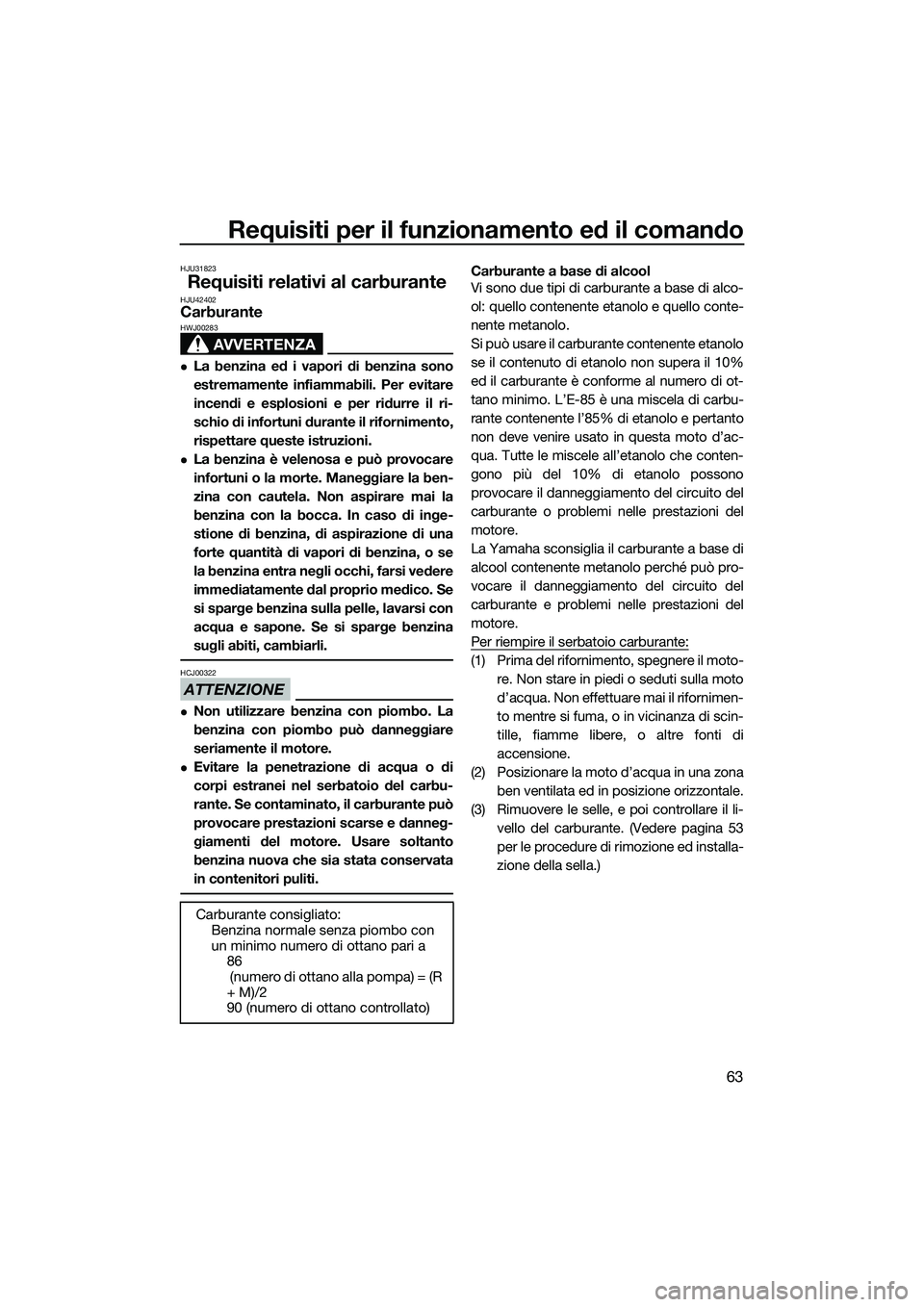

Page 71 of 128

Requisiti per il funzionamento ed il comando
63
HJU31823
Requisiti relativi al carburanteHJU42402Carburante
AVVERTENZA
HWJ00283
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
ATTENZIONE
HCJ00322
Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
Evitare la penetrazione di acqua o di
corpi estranei nel serbatoio del carbu-
rante. Se contaminato, il carburante può
provocare prestazioni scarse e danneg-
giamenti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alco-
ol: quello contenente etanolo e quello conte-
nente metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di ot-
tano minimo. L’E-85 è una miscela di carbu-
rante contenente l’85% di etanolo e pertanto
non deve venire usato in questa moto d’ac-
qua. Tutte le miscele all’etanolo che conten-
gono più del 10% di etanolo possono
provocare il danneggiamento del circuito del
carburante o problemi nelle prestazioni del
motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perché può pro-
vocare il danneggiamento del circuito del
carburante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona ben ventilata ed in posizione orizzontale.
(3) Rimuovere le selle, e poi controllare il li- vello del carburante. (Vedere pagina 53
per le procedure di rimozione ed installa-
zione della sella.)
Carburante consigliato: Benzina normale senza piombo con
un minimo numero di ottano pari a86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
UF2T74H0.book Page 63 Thursday, June 26, 2014 9:47 AM

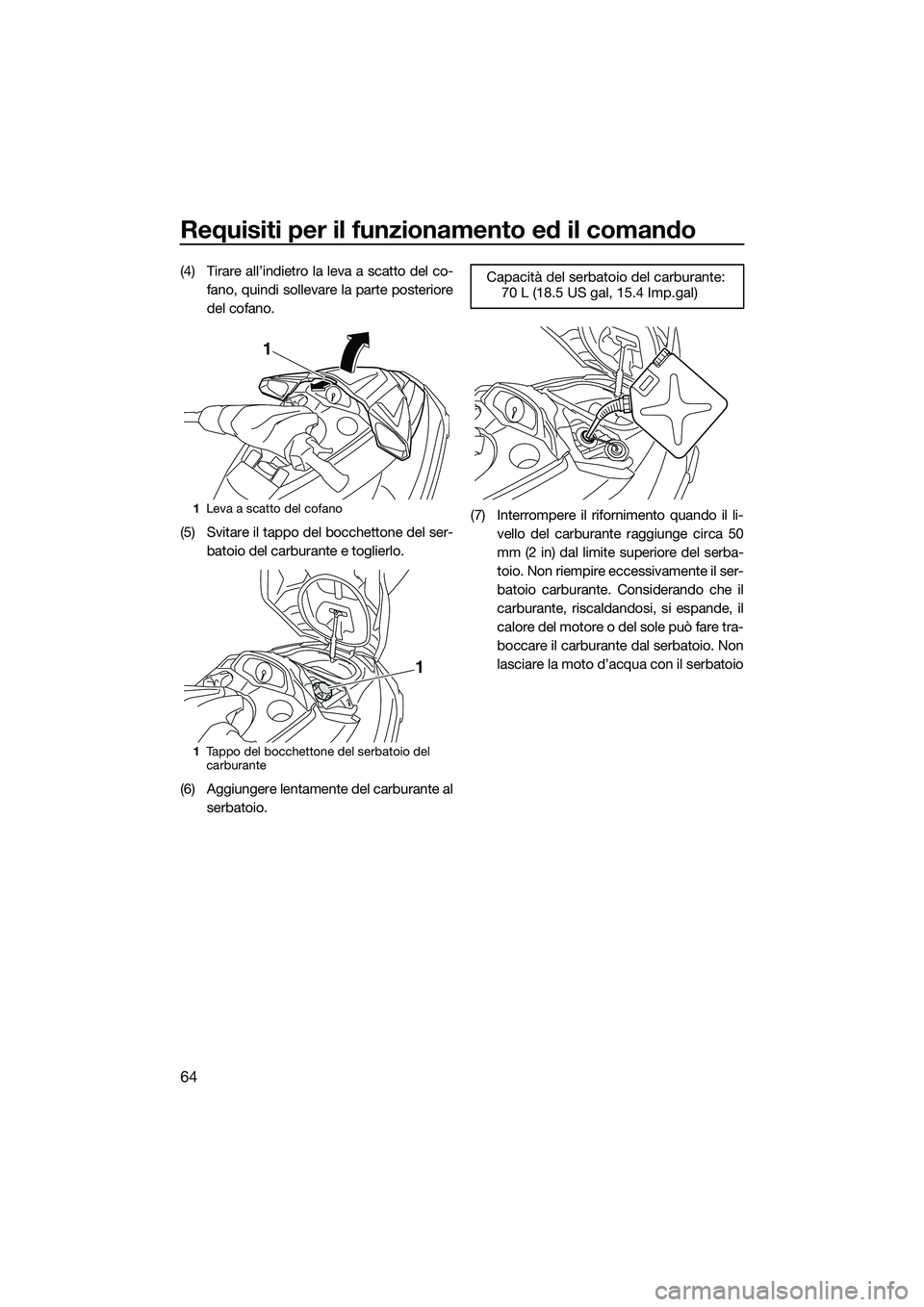

Page 72 of 128

Requisiti per il funzionamento ed il comando
64
(4) Tirare all’indietro la leva a scatto del co-fano, quindi sollevare la parte posteriore
del cofano.
(5) Svitare il tappo del bocchettone del ser- batoio del carburante e toglierlo.
(6) Aggiungere lentamente del carburante al serbatoio. (7) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa 50
mm (2 in) dal limite superiore del serba-
toio. Non riempire eccessivamente il ser-
batoio carburante. Considerando che il
carburante, riscaldandosi, si espande, il
calore del motore o del sole può fare tra-
boccare il carburante dal serbatoio. Non
lasciare la moto d’acqua con il serbatoio
1Leva a scatto del cofano
1 Tappo del bocchettone del serbatoio del
carburante
1
1
Capacità del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
UF2T74H0.book Page 64 Thursday, June 26, 2014 9:47 AM

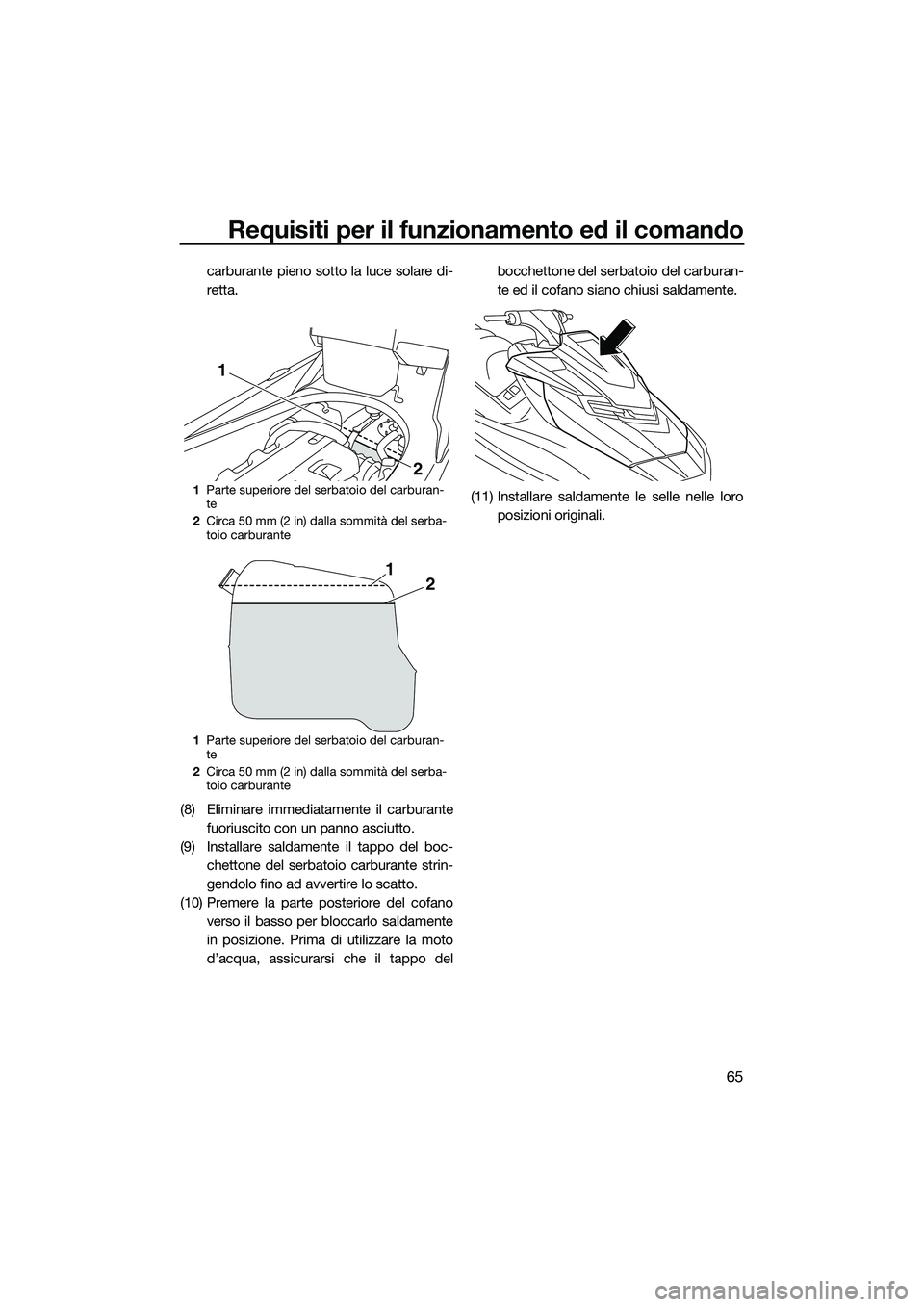

Page 73 of 128

Requisiti per il funzionamento ed il comando
65
carburante pieno sotto la luce solare di-
retta.
(8) Eliminare immediatamente il carburante fuoriuscito con un panno asciutto.
(9) Installare saldamente il tappo del boc- chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
(10) Premere la parte posteriore del cofano verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
d’acqua, assicurarsi che il tappo del bocchettone del serbatoio del carburan-
te ed il cofano siano chiusi saldamente.
(11) Installare saldamente le selle nelle loro posizioni originali.
1Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1 Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1
2
21
UF2T74H0.book Page 65 Thursday, June 26, 2014 9:47 AM

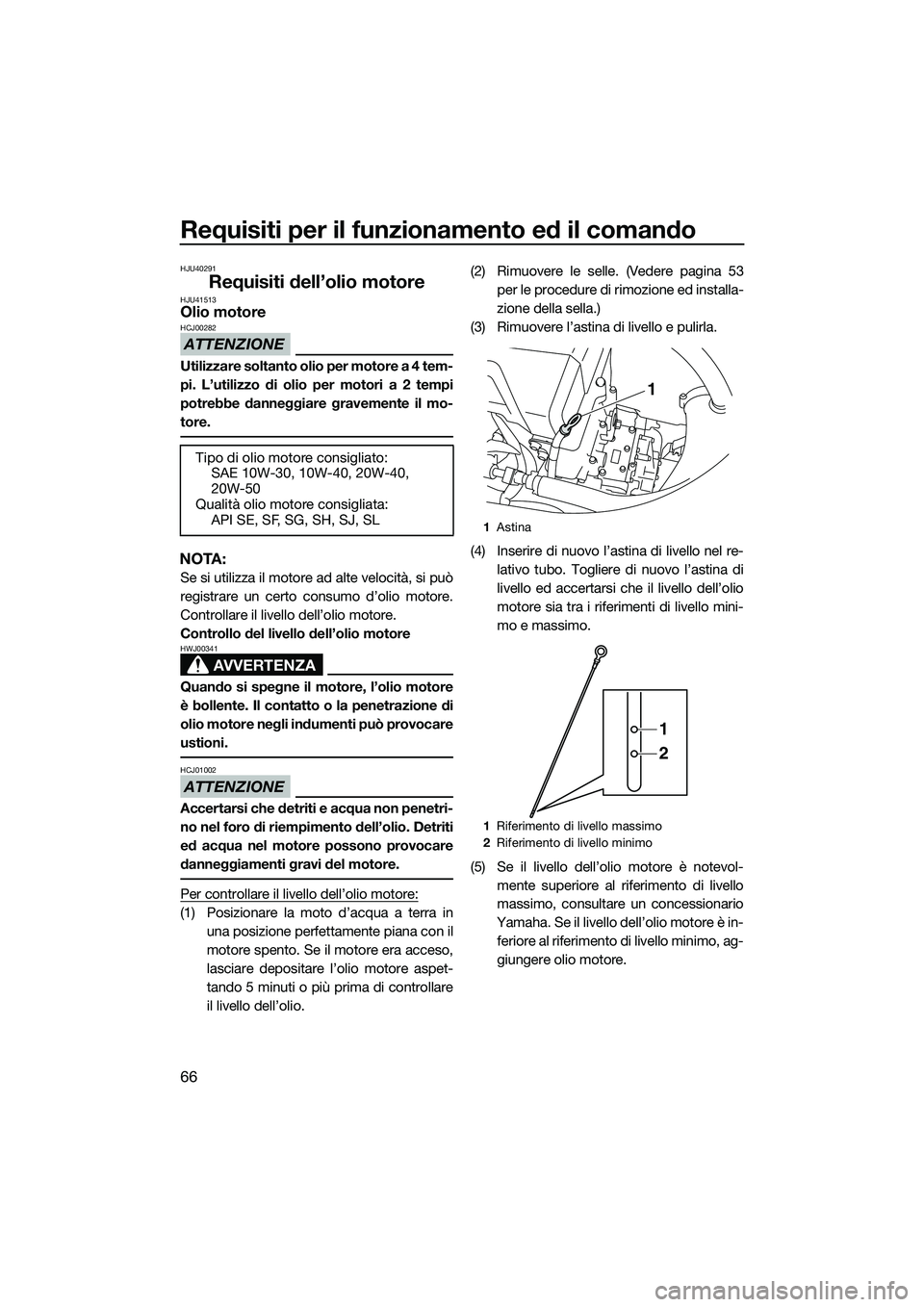

Page 74 of 128

Requisiti per il funzionamento ed il comando
66
HJU40291
Requisiti dell’olio motoreHJU41513Olio motore
ATTENZIONE
HCJ00282
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi
potrebbe danneggiare gravemente il mo-
tore.
NOTA:
Se si utilizza il motore ad alte velocità, si può
registrare un certo consumo d’olio motore.
Controllare il livello dell’olio motore.
Controllo del livello dell’olio motore
AVVERTENZA
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
ATTENZIONE
HCJ01002
Accertarsi che detriti e acqua non penetri-
no nel foro di riempimento dell’olio. Detriti
ed acqua nel motore possono provocare
danneggiamenti gravi del motore.
Per controllare il livello dell’olio motore:
(1) Posizionare la moto d’acqua a terra inuna posizione perfettamente piana con il
motore spento. Se il motore era acceso,
lasciare depositare l’olio motore aspet-
tando 5 minuti o più prima di controllare
il livello dell’olio. (2) Rimuovere le selle. (Vedere pagina 53
per le procedure di rimozione ed installa-
zione della sella.)
(3) Rimuovere l’astina di livello e pulirla.
(4) Inserire di nuovo l’astina di livello nel re- lativo tubo. Togliere di nuovo l’astina di
livello ed accertarsi che il livello dell’olio
motore sia tra i riferimenti di livello mini-
mo e massimo.
(5) Se il livello dell’olio motore è notevol- mente superiore al riferimento di livello
massimo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è in- feriore al riferimento di livello minimo, ag-
giungere olio motore.
Tipo di olio motore consigliato:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Qualità olio motore consigliata: API SE, SF, SG, SH, SJ, SL
1Astina
1 Riferimento di livello massimo
2 Riferimento di livello minimo
1
1
2
UF2T74H0.book Page 66 Thursday, June 26, 2014 9:47 AM

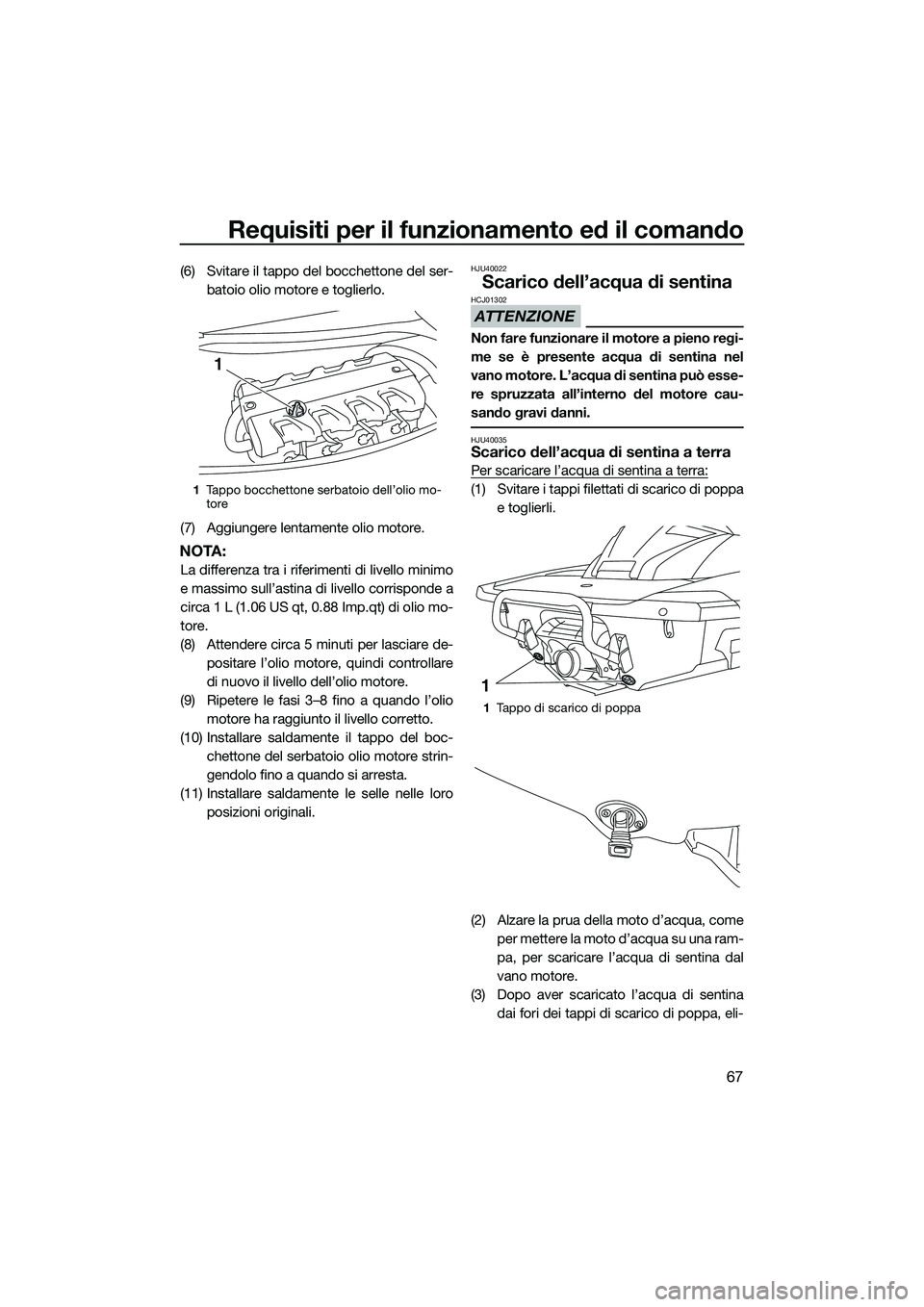

Page 75 of 128

Requisiti per il funzionamento ed il comando
67
(6) Svitare il tappo del bocchettone del ser-batoio olio motore e toglierlo.
(7) Aggiungere lentamente olio motore.
NOTA:
La differenza tra i riferimenti di livello minimo
e massimo sull’astina di livello corrisponde a
circa 1 L (1.06 US qt, 0.88 Imp.qt) di olio mo-
tore.
(8) Attendere circa 5 minuti per lasciare de- positare l’olio motore, quindi controllare
di nuovo il livello dell’olio motore.
(9) Ripetere le fasi 3–8 fino a quando l’olio motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc- chettone del serbatoio olio motore strin-
gendolo fino a quando si arresta.
(11) Installare saldamente le selle nelle loro posizioni originali.
HJU40022
Scarico dell’acqua di sentina
ATTENZIONE
HCJ01302
Non fare funzionare il motore a pieno regi-
me se è presente acqua di sentina nel
vano motore. L’acqua di sentina può esse-
re spruzzata all’interno del motore cau-
sando gravi danni.
HJU40035Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppae toglierli.
(2) Alzare la prua della moto d’acqua, come per mettere la moto d’acqua su una ram-
pa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina dai fori dei tappi di scarico di poppa, eli-1Tappo bocchettone serbatoio dell’olio mo-
tore
1
1Tappo di scarico di poppa
1
UF2T74H0.book Page 67 Thursday, June 26, 2014 9:47 AM

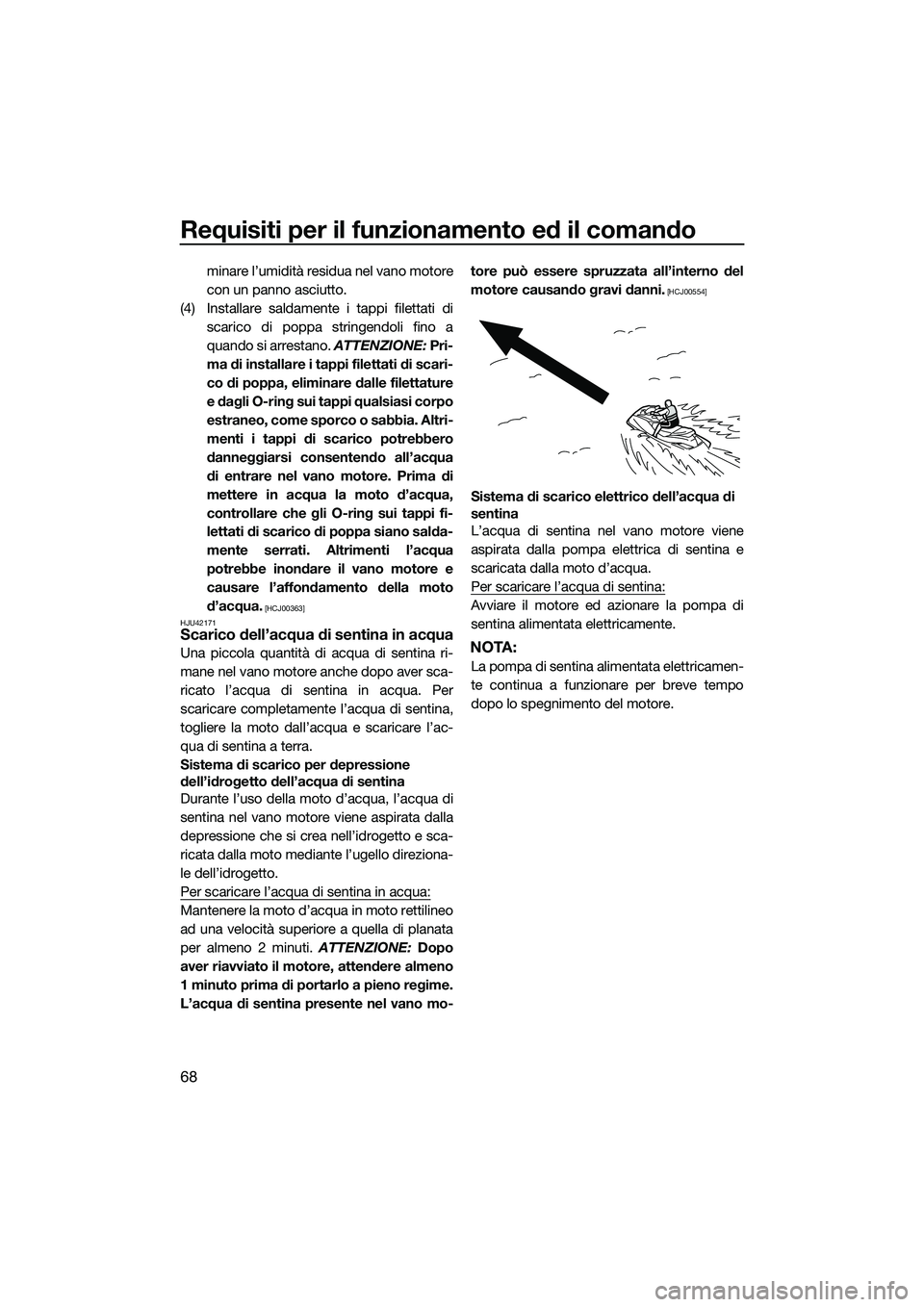

Page 76 of 128

Requisiti per il funzionamento ed il comando
68
minare l’umidità residua nel vano motore
con un panno asciutto.
(4) Installare saldamente i tappi filettati di scarico di poppa stringendoli fino a
quando si arrestano. ATTENZIONE: Pri-
ma di installare i tappi filettati di scari-
co di poppa, eliminare dalle filettature
e dagli O-ring sui tappi qualsiasi corpo
estraneo, come sporco o sabbia. Altri-
menti i tappi di scarico potrebbero
danneggiarsi consentendo all’acqua
di entrare nel vano motore. Prima di
mettere in acqua la moto d’acqua,
controllare che gli O-ring sui tappi fi-
lettati di scarico di poppa siano salda-
mente serrati. Altrimenti l’acqua
potrebbe inondare il vano motore e
causare l’affondamento della moto
d’acqua.
[HCJ00363]
HJU42171
Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina ri-
mane nel vano motore anche dopo aver sca-
ricato l’acqua di sentina in acqua. Per
scaricare completamente l’acqua di sentina,
togliere la moto dall’acqua e scaricare l’ac-
qua di sentina a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina nel vano motore viene aspirata dalla
depressione che si crea nell’idrogetto e sca-
ricata dalla moto median te l’ugello direziona-
le dell’idrogetto.
Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopo
aver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo- tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00554]
Sistema di scarico elettrico dell’acqua di
sentina
L’acqua di sentina nel vano motore viene
aspirata dalla pompa elettrica di sentina e
scaricata dalla moto d’acqua.
Per scaricare l’acqua di sentina:
Avviare il motore ed azionare la pompa di
sentina alimentata elettricamente.
NOTA:
La pompa di sentina alimentata elettricamen-
te continua a funzionare per breve tempo
dopo lo spegnimento del motore.
UF2T74H0.book Page 68 Thursday, June 26, 2014 9:47 AM

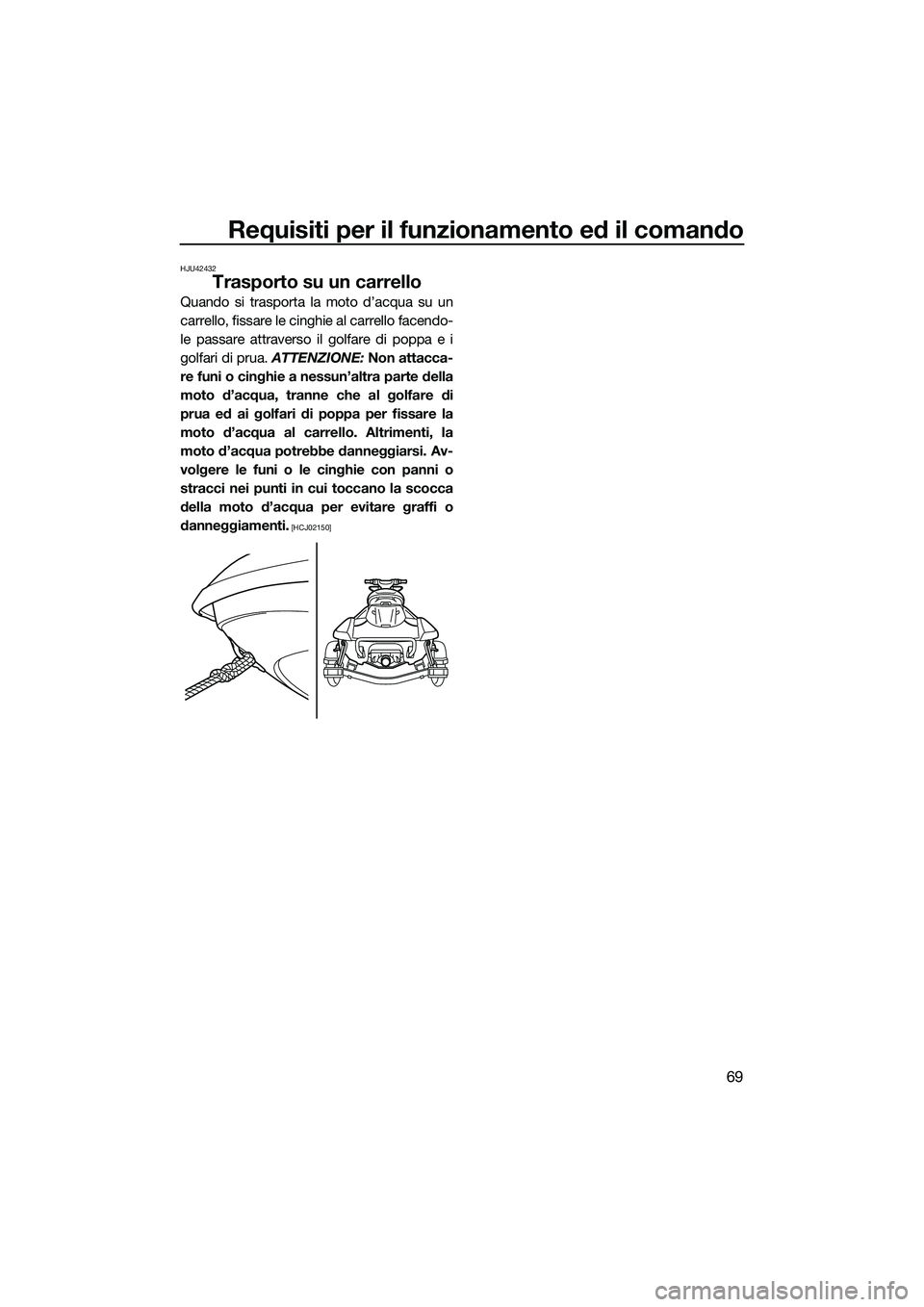

Page 77 of 128

Requisiti per il funzionamento ed il comando
69
HJU42432
Trasporto su un carrello
Quando si trasporta la moto d’acqua su un
carrello, fissare le cinghie al carrello facendo-
le passare attraverso il golfare di poppa e i
golfari di prua. ATTENZIONE: Non attacca-
re funi o cinghie a nessun’altra parte della
moto d’acqua, tranne che al golfare di
prua ed ai golfari di poppa per fissare la
moto d’acqua al carrello. Altrimenti, la
moto d’acqua potrebbe danneggiarsi. Av-
volgere le funi o le cinghie con panni o
stracci nei punti in cui toccano la scocca
della moto d’acqua per evitare graffi o
danneggiamenti.
[HCJ02150]
UF2T74H0.book Page 69 Thursday, June 26, 2014 9:47 AM

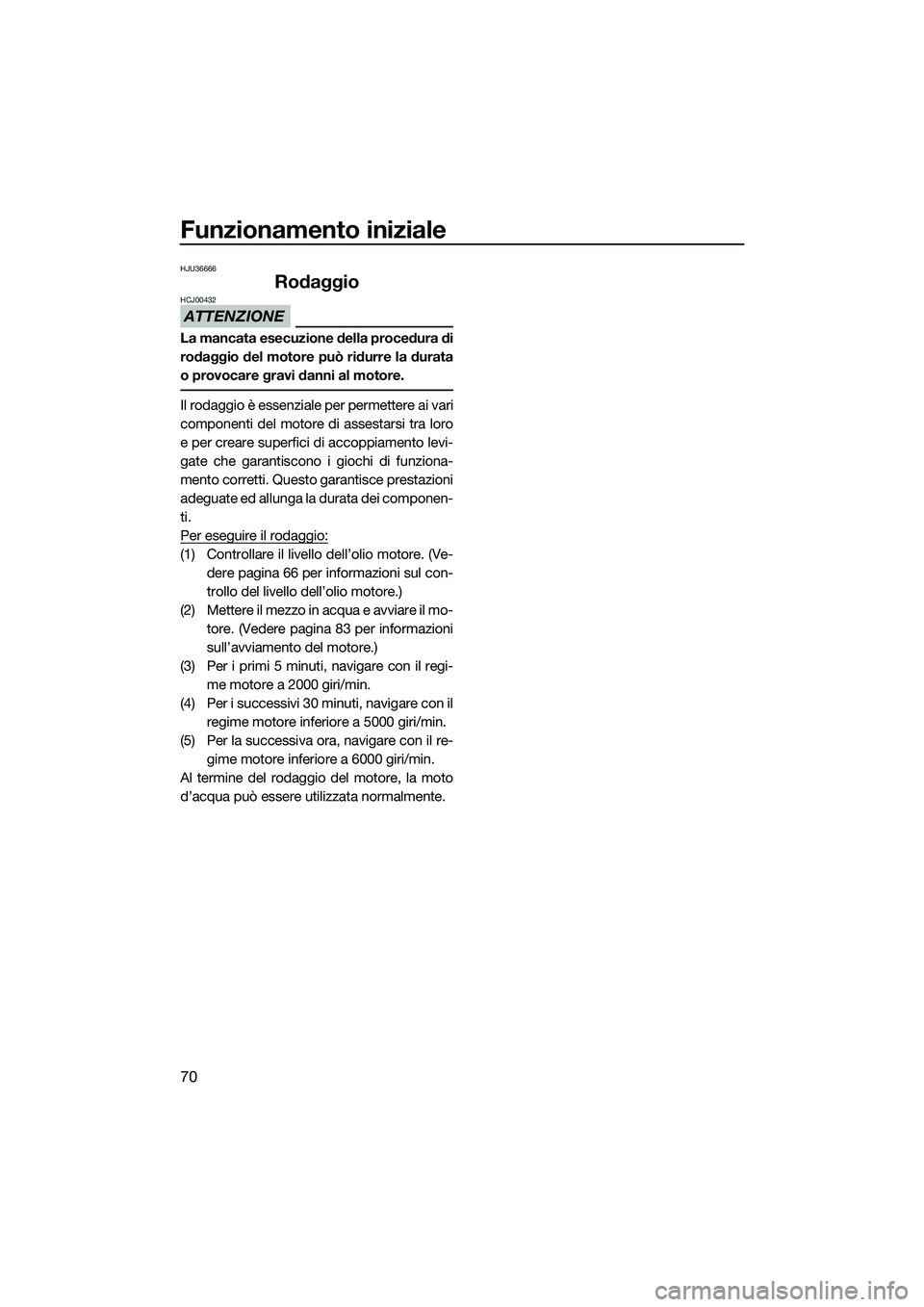

Page 78 of 128

Funzionamento iniziale
70
HJU36666
Rodaggio
ATTENZIONE
HCJ00432
La mancata esecuzione della procedura di
rodaggio del motore può ridurre la durata
o provocare gravi danni al motore.
Il rodaggio è essenziale per permettere ai vari
componenti del motore di assestarsi tra loro
e per creare superfici di accoppiamento levi-
gate che garantiscono i giochi di funziona-
mento corretti. Questo garantisce prestazioni
adeguate ed allunga la durata dei componen-
ti.
Per eseguire il rodaggio:
(1) Controllare il livello dell’olio motore. (Ve- dere pagina 66 per informazioni sul con-
trollo del livello dell’olio motore.)
(2) Mettere il mezzo in acqua e avviare il mo- tore. (Vedere pagina 83 per informazioni
sull’avviamento del motore.)
(3) Per i primi 5 minuti, navigare con il regi- me motore a 2000 giri/min.
(4) Per i successivi 30 minuti, navigare con il regime motore inferiore a 5000 giri/min.
(5) Per la successiva ora, navigare con il re- gime motore inferiore a 6000 giri/min.
Al termine del rodaggio del motore, la moto
d’acqua può essere utilizzata normalmente.
UF2T74H0.book Page 70 Thursday, June 26, 2014 9:47 AM
Page 79 of 128

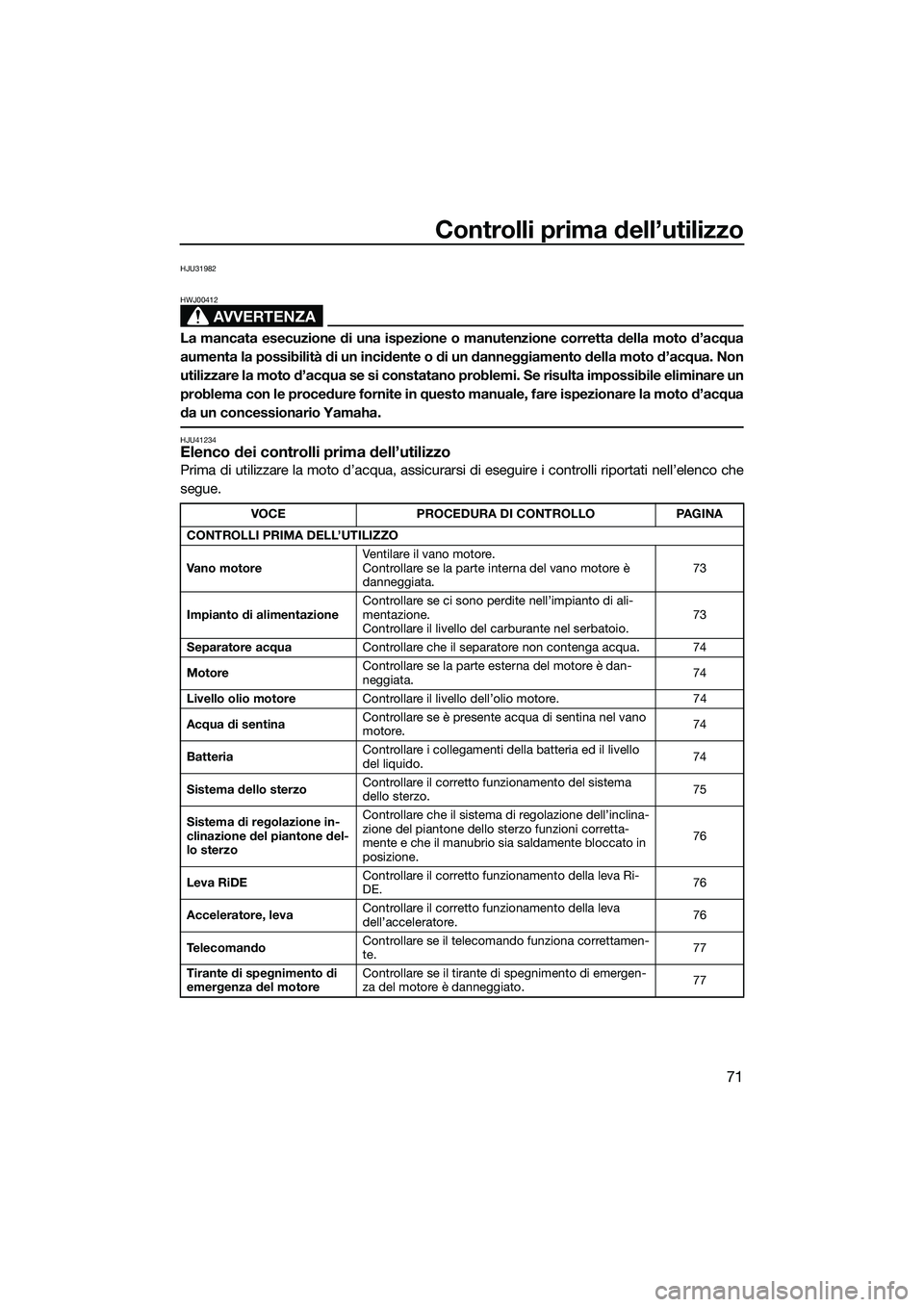

Controlli prima dell’utilizzo
71
HJU31982
AVVERTENZA
HWJ00412
La mancata esecuzione di una ispezione o manutenzione corretta della moto d’acqua
aumenta la possibilità di un incidente o di un danneggiamento della moto d’acqua. Non
utilizzare la moto d’acqua se si constatano problemi. Se risulta impossibile eliminare un
problema con le procedure fornite in questo manuale, fare ispezionare la moto d’acqua
da un concessionario Yamaha.
HJU41234Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, assicurarsi di eseguire i controlli riportati nell’elenco che
segue.
VOCEPROCEDURA DI CONTROLLO PAGINA
CONTROLLI PRIMA DELL’UTILIZZO
Vano motore Ventilare il vano motore.
Controllare se la parte interna del vano motore è
danneggiata. 73
Impianto di alimentazione Controllare se ci sono perdite nell’impianto di ali-
mentazione.
Controllare il livello del carburante nel serbatoio. 73
Separatore acqua Controllare che il separatore non contenga acqua. 74
Motore Controllare se la parte esterna del motore è dan-
neggiata.
74
Livello olio motore Controllare il livello dell’olio motore. 74
Acqua di sentina Controllare se è presente acqua di sentina nel vano
motore.
74
Batteria Controllare i collegamenti della batteria ed il livello
del liquido.
74
Sistema dello sterzo Controllare il corretto funzionamento del sistema
dello sterzo.
75
Sistema di regolazione in-
clinazione del piantone del-
lo sterzo Controllare che il sistema di regolazione dell’inclina-
zione del piantone dello sterzo funzioni corretta-
mente e che il manubrio sia saldamente bloccato in
posizione.
76
Leva RiDE Controllare il corretto funzionamento della leva Ri-
DE.
76
Acceleratore, leva Controllare il corretto funzionamento della leva
dell’acceleratore.
76
Te l e c o m a n d o Controllare se il telecomando funziona correttamen-
te.
77
Tirante di spegnimento di
emergenza del motore Controllare se il tirante di spegnimento di emergen-
za del motore è danneggiato.
77
UF2T74H0.book Page 71 Thursday, June 26, 2014 9:47 AM
Page 80 of 128

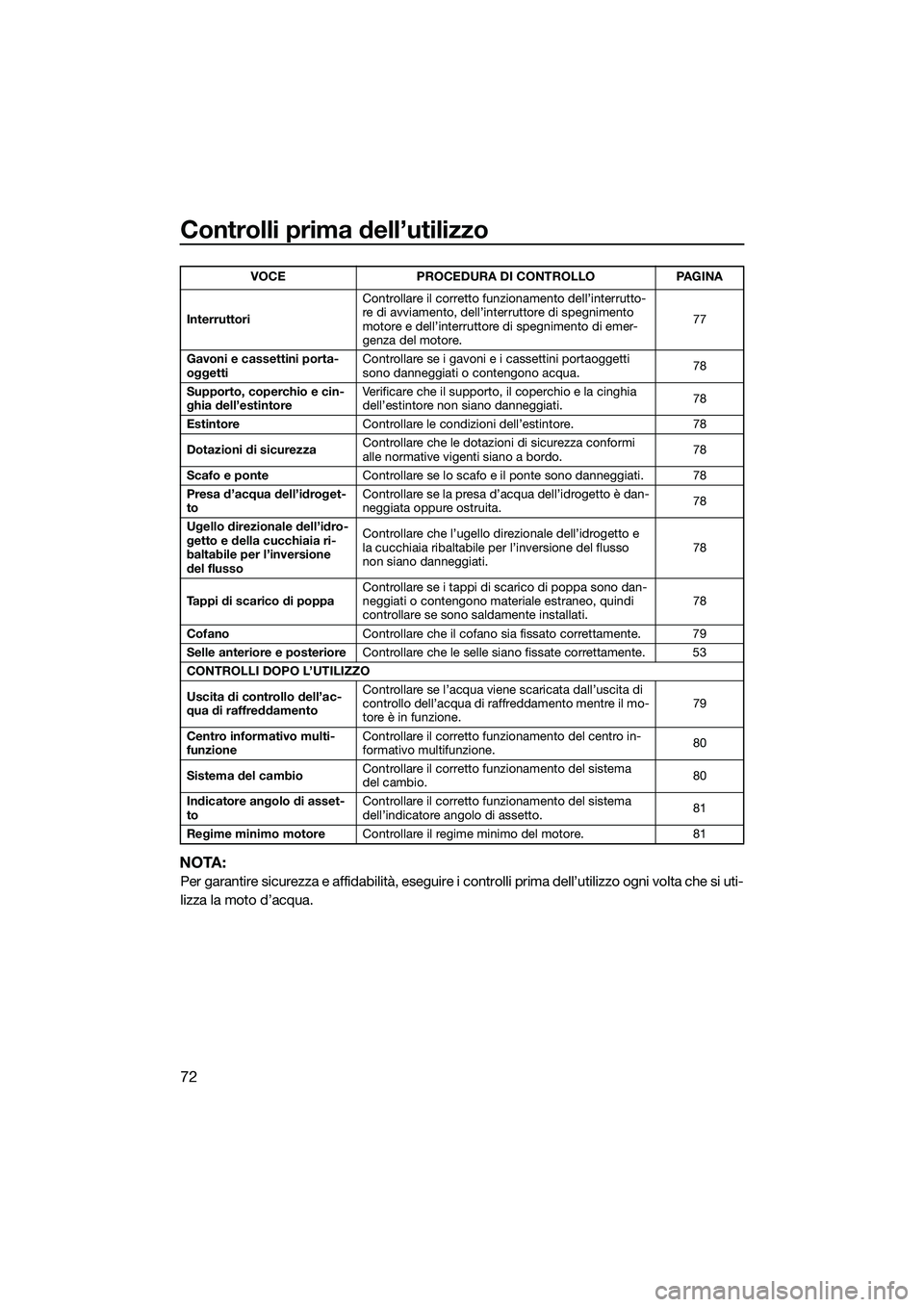

Controlli prima dell’utilizzo
72
NOTA:
Per garantire sicurezza e affidabilità, eseguire i controlli prima dell’utilizzo ogni volta che si uti-
lizza la moto d’acqua.
Interruttori Controllare il corretto funzionamento dell’interrutto-
re di avviamento, dell’interruttore di spegnimento
motore e dell’interruttore di spegnimento di emer-
genza del motore.
77
Gavoni e cassettini porta-
oggetti Controllare se i gavoni e i cassettini portaoggetti
sono danneggiati o contengono acqua.
78
Supporto, coperchio e cin-
ghia dell’estintore Verificare che il supporto, il coperchio e la cinghia
dell’estintore non siano danneggiati.
78
Estintore Controllare le condizioni dell’estintore. 78
Dotazioni di sicurezza Controllare che le dotazioni di sicurezza conformi
alle normative vigenti siano a bordo.
78
Scafo e ponte Controllare se lo scafo e il ponte sono danneggiati. 78
Presa d’acqua dell’idroget-
to Controllare se la presa d’acqua dell’idrogetto è dan-
neggiata oppure ostruita.
78
Ugello direzionale dell’idro-
getto e della cucchiaia ri-
baltabile per l’inversione
del flusso Controllare che l’ugello direzionale dell’idrogetto e
la cucchiaia ribaltabile per l’inversione del flusso
non siano danneggiati.
78
Tappi di scarico di poppa Controllare se i tappi di scarico di poppa sono dan-
neggiati o contengono materiale estraneo, quindi
controllare se sono saldamente installati. 78
Cofano Controllare che il cofano sia fissato correttamente. 79
Selle anteriore e posteriore Controllare che le selle siano fissate correttamente. 53
CONTROLLI DOPO L’UTILIZZO
Uscita di controllo dell’ac-
qua di raffreddamento Controllare se l’acqua viene scaricata dall’uscita di
controllo dell’acqua di raffreddamento mentre il mo-
tore è in funzione.
79
Centro informativo multi-
funzione Controllare il corretto funzionamento del centro in-
formativo multifunzione.
80
Sistema del cambio Controllare il corretto funzionamento del sistema
del cambio.
80
Indicatore angolo di asset-
to Controllare il corretto funzionamento del sistema
dell’indicatore angolo di assetto.
81
Regime minimo motore Controllare il regime minimo del motore. 81
VOCE PROCEDURA DI CONTROLLO PAGINA
UF2T74H0.book Page 72 Thursday, June 26, 2014 9:47 AM
