YAMAHA FX HO CRUISER 2015 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Λειτουργία του εξοπλισμού
54
RJU40334
ΕξοπλισμόςRJU42203Καθίσματα
Το μπροστινό και το πίσω κάθισμα είναι
αφαιρούμενα.
Αφαιρέστε τα καθίσματα για να αποκτήσετε
πρόσβαση στο χώρο του κινητήρα και στην
αφαιρούμενη υδατοστεγή σκευοθήκη.
Για να βγάλετε το πίσω κάθισμα:
(1)Τραβήξτε το κλείστρο του πίσω καθίσματος
προς τα πάνω και μετά ανασηκώστε το πίσω
μέρος του καθίσματος.
(2)Τραβήξτε το κάθισμα προς τα πίσω και
αφαιρέστε το.Για να τοποθετήσετε το πίσω κάθισμα:
(1)Βάλτε τις προεξοχές του μπροστινού μέρους
του καθίσματος μέσα στις υποδοχές του
καταστρώματος.
(2)Σπρώξτε το πίσω μέρος του καθίσματος προς
τα κάτω για να ασφαλίσει σταθερά στη
σωστή θέση.
Για να βγάλετε το εμπρόσθιο κάθισμα:
(1)Βγάλτε το πίσω κάθισμα.
1Κλείστρο καθίσματος
1
UF2T74R0.book Page 54 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
55
(2)Τραβήξτε το κλείστρο του εμπρόσθιου
καθίσματος προς τα πάνω και μετά
ανασηκώστε το πίσω μέρος του καθίσματος.
(3)Τραβήξτε το κάθισμα προς τα πίσω και
αφαιρέστε το.
Για να τοποθετήσετε το εμπρόσθιο κάθισμα:
(1)Βάλτε την προεξοχή του μπροστινού μέρους
του καθίσματος μέσα στην υποδοχή του
καταστρώματος.(2)Σπρώξτε το πίσω μέρος του καθίσματος προς
τα κάτω για να ασφαλίσει σταθερά στη
σωστή θέση.
(3)Τοποθετήστε το πίσω κάθισμα σταθερά στην
αρχική του θέση.
RJU31364Χειρολαβή
Η χειρολαβή χρησιμοποιείται κατά την επιβίβαση
στο υδροσκάφος από το νερό και όταν ο
παρατηρητής ελέγχει προς τα πίσω.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην χρησιμοποιείτε τη
χειρολαβή για να ανασηκώσετε το υδροσκάφος.
Η χειρολαβή δεν προορίζεται για τη στήριξη
του βάρους του υδροσκάφους. Εάν η χειρολαβή
σπάσει, το υδροσκάφος μπορεί να πέσει,
γεγονός που θα μπορούσε
να οδηγήσει σε
σοβαρό τραυματισμό.
[RWJ00022]
1Κλείστρο καθίσματος
1
1Χειρολαβή
1
UF2T74R0.book Page 55 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
56
RJU37382Χειρολαβή επανεπιβίβασης
Η χειρολαβή επανεπιβίβασης χρησιμοποιείται
κατά την επιβίβαση στο υδροσκάφος από το νερό.
RJU34865Σκαλοπάτι επανεπιβίβασης
Το σκαλοπάτι επανεπιβίβασης χρησιμοποιείται ως
βοήθημα για την επανεπιβίβαση στο υδροσκάφος
από το νερό.
Κατά την επιβίβαση στο υδροσκάφος, σπρώξτε
τέρμα κάτω το σκαλοπάτι επανεπιβίβασης. Το
σκαλοπάτι επιστρέφει αυτόματα στην αρχική του
θέση όταν το αφήσετε. ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μην χρησιμοποιείτε το σκαλοπάτι
επανεπιβίβασης για να ανασηκώσετε το
υδροσκάφος. Το σκαλοπάτι επανεπιβίβασης
δεν προορίζεται για τη στήριξη
του βάρους του
υδροσκάφους. Εάν το σκαλοπάτι
επανεπιβίβασης σπάσει, το υδροσκάφος μπορείνα πέσει, γεγονός που θα μπορούσε να οδηγήσει
σε σοβαρό τραυματισμό.
[RWJ01212]
ΠΡΟΣΟΧΗ
RCJ00743
Χρησιμοποιήστε το σκαλοπάτι επανεπιβίβασης
μόνο για να επιβιβαστείτε στο υδροσκάφος
όταν αυτό βρίσκεται μέσα στο νερό. Μην
χρησιμοποιείτε το σκαλοπάτι επανεπιβίβασης
για οποιονδήποτε άλλο σκοπό. Το υδροσκάφος
ενδέχεται να υποστεί ζημιά.
RJU34873Δακτύλιος πρόσδεσης
Ο δακτύλιος πρόσδεσης χρησιμοποιείται για το
δέσιμο ενός σχοινιού στο υδροσκάφος
προκειμένου να μεταφερθεί, να προσδεθεί στη
στεριά ή να ρυμουλκηθεί σε περίπτωση έκτακτης
1Χειρολαβή επανεπιβίβασης
1
1Σκαλοπάτι επανεπιβίβασης
1
UF2T74R0.book Page 56 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
57
ανάγκης. (Βλ. σελίδα 116 για πληροφορίες
σχετικά με τη ρυμούλκηση του υδροσκάφους.)
RJU34882Δακτύλιοι πρύμνης
Οι δακτύλιοι πρύμνης χρησιμοποιούνται για το
δέσιμο ενός σχοινιού στο υδροσκάφος,
προκειμένου να μεταφερθεί ή να προσδεθεί στην
ξηρά.
RJU40422Δέστρα
Η δέστρα χρησιμοποιείται για την πρόσδεση ενός
σκοινιού σκι στο υδροσκάφος κατά το τράβηγμα
ενός σκιέρ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην
χρησιμοποιείτε τη δέστρα για να ανασηκώσετε
το υδροσκάφος. Η δέστρα δεν έχει σχεδιαστεί
για να αντέχει το βάρος του υδροσκάφους. Αν η
δέστρα σπάσει, το υδροσκάφος μπορεί να πέσει,γεγονός που θα μπορούσε να οδηγήσει σε
σοβαρό τραυματισμό. [RWJ01511]
RJU34893
Ανυψούμενες δέστρες (FX Cruiser HO)
Οι ανυψούμενες δέστρες χρησιμοποιούνται για το
δέσιμο ενός σχοινιού στο υδροσκάφος,
προκειμένου να προσδεθεί στην ξηρά.
Για να χρησιμοποιήσετε μια ανυψούμενη δέστρα,
τραβήξτε την προς τα πάνω. Η ανυψούμενη
δέστρα επιστρέφει αυτόματα στην αρχική της
θέση όταν την αφήσετε. ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μην χρησιμοποιείτε τις ανυψούμενες δέστρες
για να ανασηκώσετε το υδροσκάφος. Οι
ανυψούμενες δέστρες
δεν προορίζονται για τη
στήριξη του βάρους του υδροσκάφους. Εάν οι
ανυψούμενες δέστρες σπάσουν, το υδροσκάφος
μπορεί να πέσει, γεγονός που θα μπορούσε να
οδηγήσει σε σοβαρό τραυματισμό.
[RWJ00822]
1Δακτύλιος πρόσδεσης
1Δακτύλιος πρύμνης
1
1
1Δέστρα
1Αν υ ψ ο ύ μ ε ν η δέστρα
1
1
UF2T74R0.book Page 57 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
58
RJU42291Σκευοθήκες
Το υδροσκάφος αυτό διαθέτει τις παρακάτω
σκευοθήκες.
Οι υδατοστεγείς σκευοθήκες είναι αδιάβροχες
μόνο εφόσον έχουν κλείσει καλά. Αν μεταφέρετε
αντικείμενα που πρέπει να παραμείνουν στεγνά,
βάλτε τα σε μια αδιάβροχη σακούλα.
Πριν θέσετε σε λειτουργία το υδροσκάφος,
βεβαιωθείτε ότι οι σκευοθήκες είναι καλά
κλεισμένες.
RJU42211Σκευοθήκη πλώρης
Η σκευοθήκη της πλώρης βρίσκεται κάτω από το
καπό.
Για να ανοίξετε τη σκευοθήκη της πλώρης:
Τραβήξτε προς τα πίσω το κλείστρο του καπό και,
στη συνέχεια, ανασηκώστε το πίσω τμήμα του
καπό.Για να κλείσετε τη σκευοθήκη της πλώρης:
Σπρώξτε το πίσω τμήμα του καπό προς τα κάτω
για να ασφαλίσει σταθερά στη σωστή θέση.
Για να αδειάσετε το νερό από τη σκευοθήκη της
πλώρης:
(1)Αφαιρέστε την τάπα αποστράγγισης στο
κάτω μέρος της σκευοθήκης για να αδειάσετε
το νερό προς το χώρο του κινητήρα.
(2)Τοποθετήστε σταθερά την τάπα
αποστράγγισης στην αρχική της θέση.

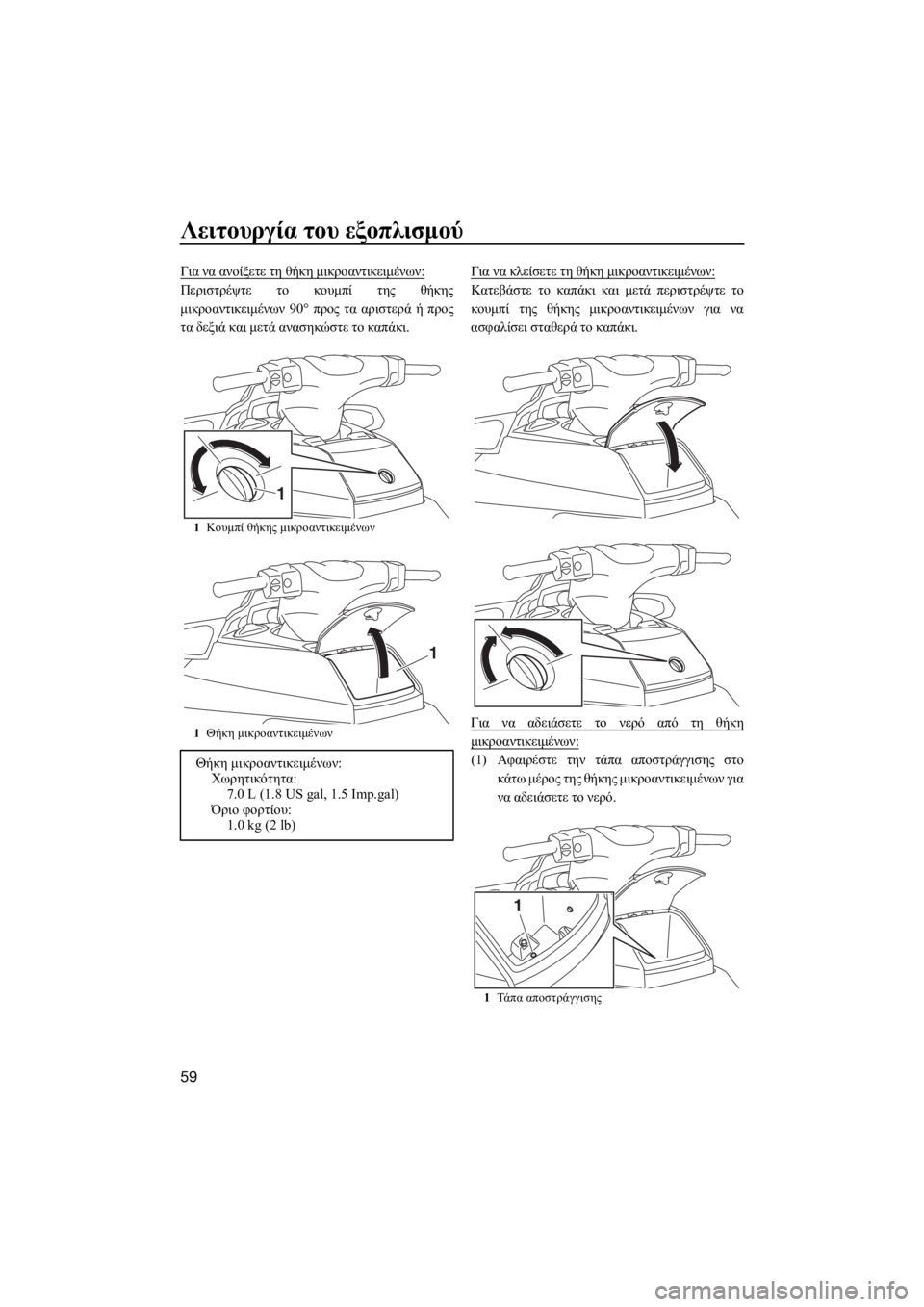

RJU35164Θήκη μικροαντικειμένων
Η θήκη μικροαντικειμένων βρίσκεται μπροστά
από το κάθισμα.
1Κλείστρο καπό
1Σκευοθήκη πλώρης
1
1

0#  πλώρης:
Χωρητικότητα:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Όριο φορτίου:
5.0 kg (11 lb)
1Τά π α αποστράγγισης
1
UF2T74R0.book Page 58 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
59
Για να ανοίξετε τη θήκη μικροαντικειμένων:
Περιστρέψτε το κουμπί της θήκης
μικροαντικειμένων 90° προς τα αριστερά ή προς
τα δεξιά και μετά ανασηκώστε το καπάκι.Για να κλείσετε τη θήκη μικροαντικειμένων:Κατεβάστε το καπάκι και μετά περιστρέψτε το
κουμπί της θήκης μικροαντικειμένων για να
ασφαλίσει σταθερά το καπάκι.
Για να αδειάσετε το νερό από τη θήκη
μικροαντικειμένων:
(1)Αφαιρέστε την τάπα αποστράγγισης στο
κάτω μέρος της θήκης μικροαντικειμένων για
να αδειάσετε το νερό.
1Κουμπί θήκης μικροαντικειμένων
1Θήκη μικροαντικειμένων
Θήκη μικροαντικειμένων:
Χωρητικότητα:
7.0 L (1.8 US gal, 1.5 Imp.gal)
Όριο φορτίου:
1.0 kg (2 lb)
1
1
1Τά π α αποστράγγισης
1
UF2T74R0.book Page 59 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
60
(2)Τοποθετήστε σταθερά την τάπα
αποστράγγισης στην αρχική της θέση.

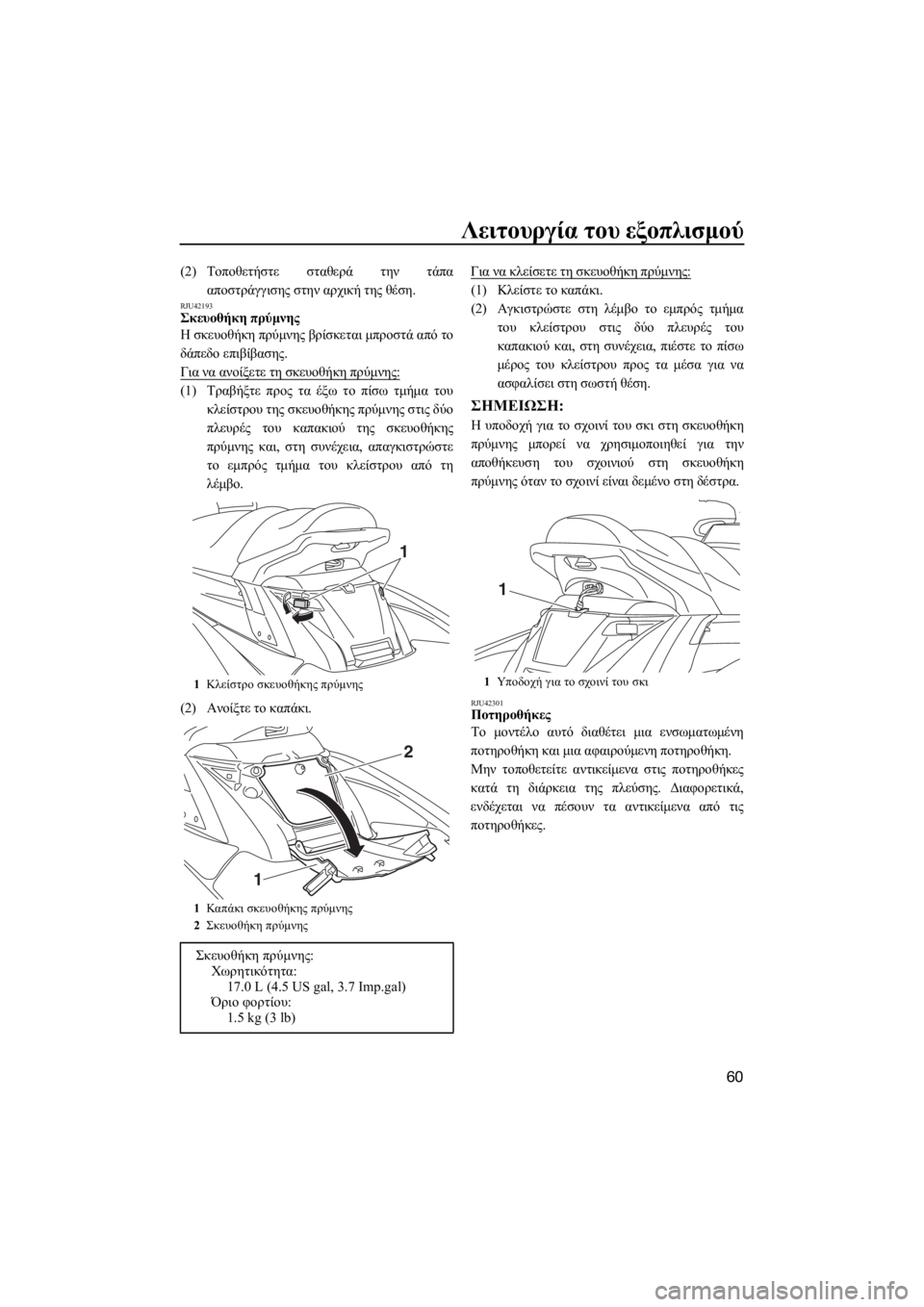

RJU42193Σκευοθήκη πρύμνης
Η σκευοθήκη πρύμνης βρίσκεται μπροστά από το
δάπεδο επιβίβασης.
Για να ανοίξετε τη σκευοθήκη πρύμνης:
(1)Τραβήξτε προς τα έξω το πίσω τμήμα του
κλείστρου της σκευοθήκης πρύμνης στις δύο
πλευρές του καπακιού της σκευοθήκης
πρύμνης και, στη συνέχεια, απαγκιστρώστε
το εμπρός τμήμα του κλείστρου από τη
λέμβο.
(2)Ανοίξτε το καπάκι.Για να κλείσετε τη σκευοθήκη πρύμνης:
(1)Κλείστε το καπάκι.
(2)Αγκιστρώστε στη λέμβο το εμπρός τμήμα
του κλείστρου στις δύο πλευρές του
καπακιού και, στη συνέχεια, πιέστε το πίσω
μέρος του κλείστρου προς τα μέσα για να
ασφαλίσει στη σωστή θέση.
ΣΗMΕΙΩΣΗ:
Η υποδοχή για το σχοινί του σκι στη σκευοθήκη
πρύμνης μπορεί να χρησιμοποιηθεί για την
αποθήκευση του σχοινιού στη σκευοθήκη
πρύμνης όταν το σχοινί είναι δεμένο στη δέστρα.
RJU42301Ποτηροθήκες
Το μοντέλο αυτό διαθέτει μια ενσωματωμένη
ποτηροθήκη και μια αφαιρούμενη ποτηροθήκη.
Μην τοποθετείτε αντικείμενα στις ποτηροθήκες
κατά τη διάρκεια της πλεύσης. Διαφορετικά,
ενδέχεται να πέσουν τα αντικείμενα από τις
ποτηροθήκες.
1Κλείστρο σκευοθήκης πρύμνης
1Καπ άκι σκευοθήκης πρύμνης
2Σκευοθήκη πρύμνης
Σκευοθήκη πρύμνης:
Χωρητικότητα:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Όριο φορτίου:
1.5 kg (3 lb)
1
1
2
1Υποδοχή για το σχοινί του σκι
1
UF2T74R0.book Page 60 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
61

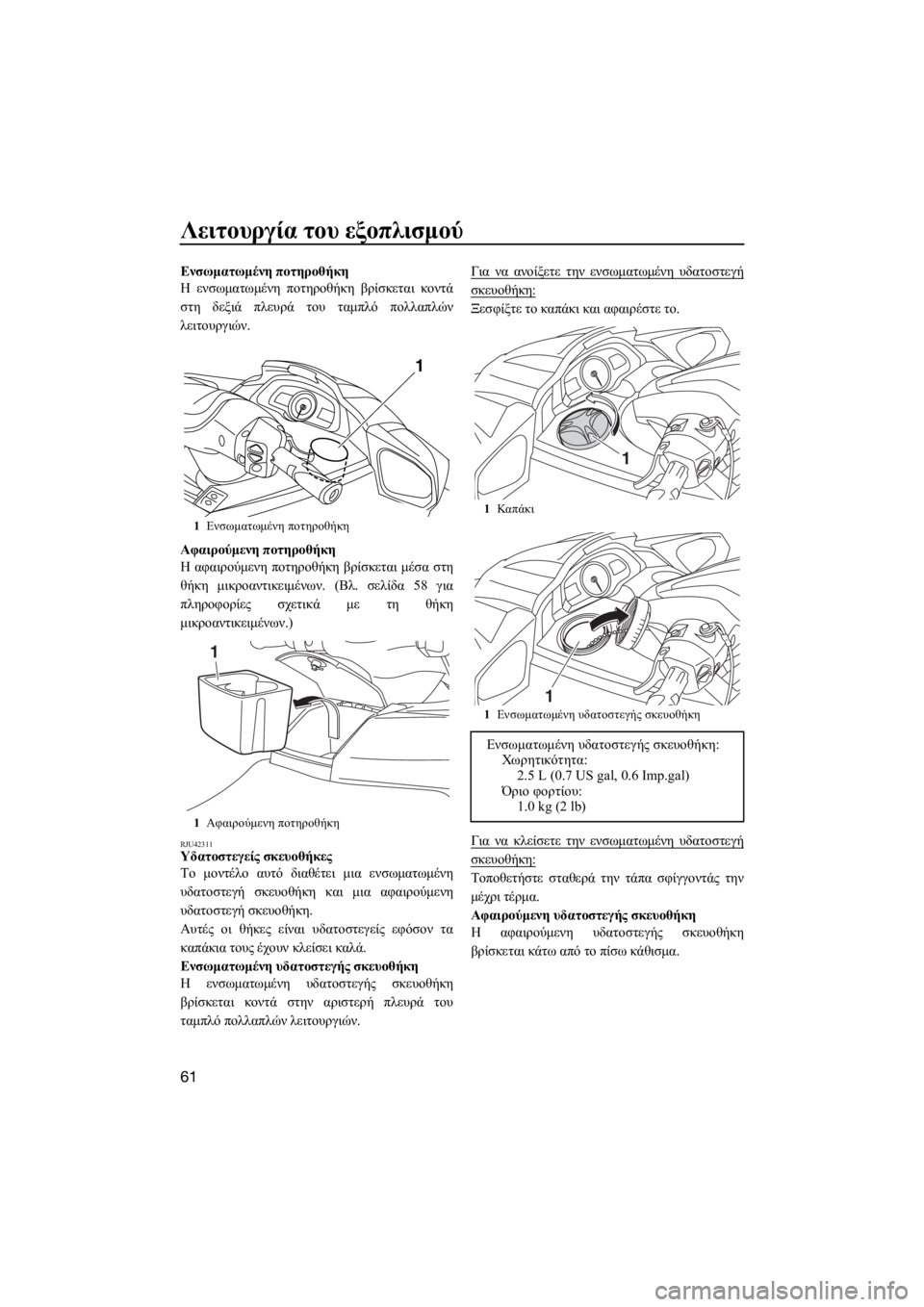

Ενσωματωμένη ποτηροθήκη
Η ενσωματωμένη ποτηροθήκη βρίσκεται κοντά
στη δεξιά πλευρά του ταμπλό πολλαπλών
λειτουργιών.
Αφαιρούμενη ποτηροθήκη
Η αφαιρούμενη ποτηροθήκη βρίσκεται μέσα στη
θήκη μικροαντικειμένων. (Βλ. σελίδα 58 για
πληροφορίες σχετικά με τη θήκη
μικροαντικειμένων.)
RJU42311Υδατοστεγείς σκευοθήκες
Το μοντέλο αυτό διαθέτει μια ενσωματωμένη
υδατοστεγή σκευοθήκη και μια αφαιρούμενη
υδατοστεγή σκευοθήκη.
Αυτές οι θήκες είναι υδατοστεγείς εφόσον τα
καπάκια τους έχουν κλείσει καλά.
Ενσωματωμένη υδατοστεγής σκευοθήκη
Η ενσωματωμένη υδατοστεγής σκευοθήκη
βρίσκεται κοντά στην αριστερή πλευρά του
ταμπλό πολλαπλών λειτουργιών.Για να ανοίξετε την ενσωματωμένη υδατοστεγή
σκευοθήκη:
Ξεσφίξτε το καπάκι και αφαιρέστε το.
Για να κλείσετε την ενσωματωμένη υδατοστεγή
σκευοθήκη:
Τοποθετήστε σταθερά την τάπα σφίγγοντάς την
μέχρι τέρμα.
Αφαιρούμενη υδατοστεγής σκευοθήκη
Η αφαιρούμενη υδατοστεγής σκευοθήκη
βρίσκεται κάτω από το πίσω κάθισμα.
1Ενσωματωμένη ποτηροθήκη
1Αφαιρούμενη ποτηροθήκη
1
1
1Καπ άκι
1Ενσωματωμένη υδατοστεγής σκευοθήκη
Ενσωματωμένη υδατοστεγής σκευοθήκη:
Χωρητικότητα:
2.5 L (0.7 US gal, 0.6 Imp.gal)
Όριο φορτίου:
1.0 kg (2 lb)
1
1
UF2T74R0.book Page 61 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
62

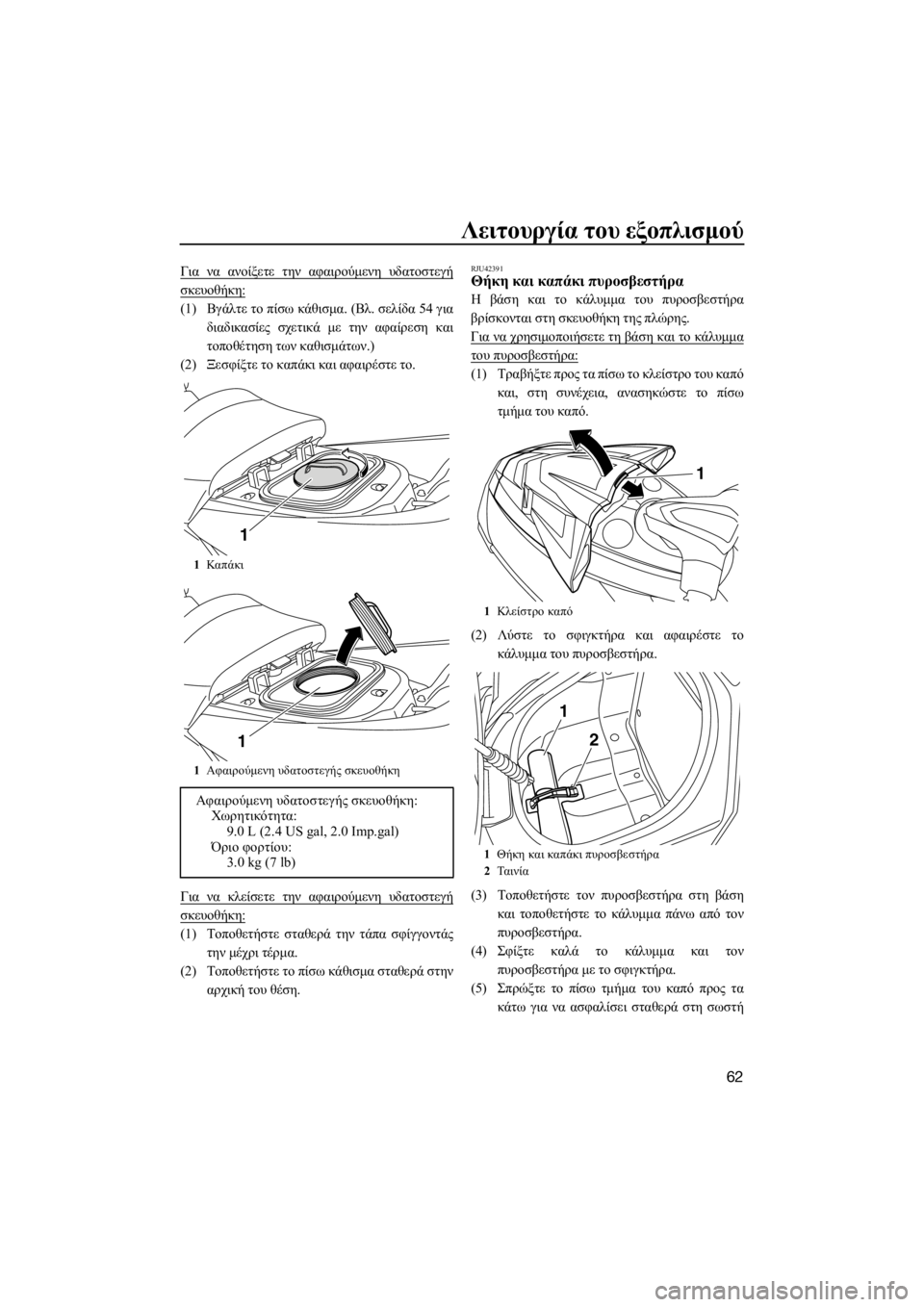

Για να ανοίξετε την αφαιρούμενη υδατοστεγή
σκευοθήκη:
(1)Βγάλτε το πίσω κάθισμα. (Βλ. σελίδα 54 για
διαδικασίες σχετικά με την αφαίρεση και
τοποθέτηση των καθισμάτων.)
(2)Ξεσφίξτε το καπάκι και αφαιρέστε το.
Για να κλείσετε την αφαιρούμενη υδατοστεγή
σκευοθήκη:
(1)Τοποθετήστε σταθερά την τάπα σφίγγοντάς
την μέχρι τέρμα.
(2)Τοποθετήστε το πίσω κάθισμα σταθερά στην
αρχική του θέση.
RJU42391Θήκη και καπάκι πυροσβεστήρα
Η βάση και το κάλυμμα του πυροσβεστήρα
βρίσκονται στη σκευοθήκη της πλώρης.
Για να χρησιμοποιήσετε τη βάση και το κάλυμμα
του πυροσβεστήρα:
(1)Τραβήξτε προς τα πίσω το κλείστρο του καπό
και, στη συνέχεια, ανασηκώστε το πίσω
τμήμα του καπό.
(2)Λύστε το σφιγκτήρα και αφαιρέστε το
κάλυμμα του πυροσβεστήρα.
(3)Τοποθετήστε τον πυροσβεστήρα στη βάση
και τοποθετήστε το κάλυμμα πάνω από τον
πυροσβεστήρα.
(4)Σφίξτε καλά το κάλυμμα και τον
πυροσβεστήρα με το σφιγκτήρα.
(5)Σπρώξτε το
πίσω τμήμα του καπό προς τα
κάτω για να ασφαλίσει σταθερά στη σωστή
1Καπ άκι
1Αφαιρούμενη υδατοστεγής σκευοθήκη
Αφαιρούμενη υδατοστεγής σκευοθήκη:
Χωρητικότητα:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Όριο φορτίου:
3.0 kg (7 lb)
1
1
1Κλείστρο καπό
1Θήκη και καπάκι πυροσβεστήρα
2Ταινία
1
1
2
UF2T74R0.book Page 62 Wednesday, July 2, 2014 10:33 AM

Λειτουργία του εξοπλισμού
63
θέση. Πριν χρησιμοποιήσετε το υδροσκάφος,
βεβαιωθείτε ότι το καπό έχει κλείσει καλά.
UF2T74R0.book Page 63 Wednesday, July 2, 2014 10:33 AM
