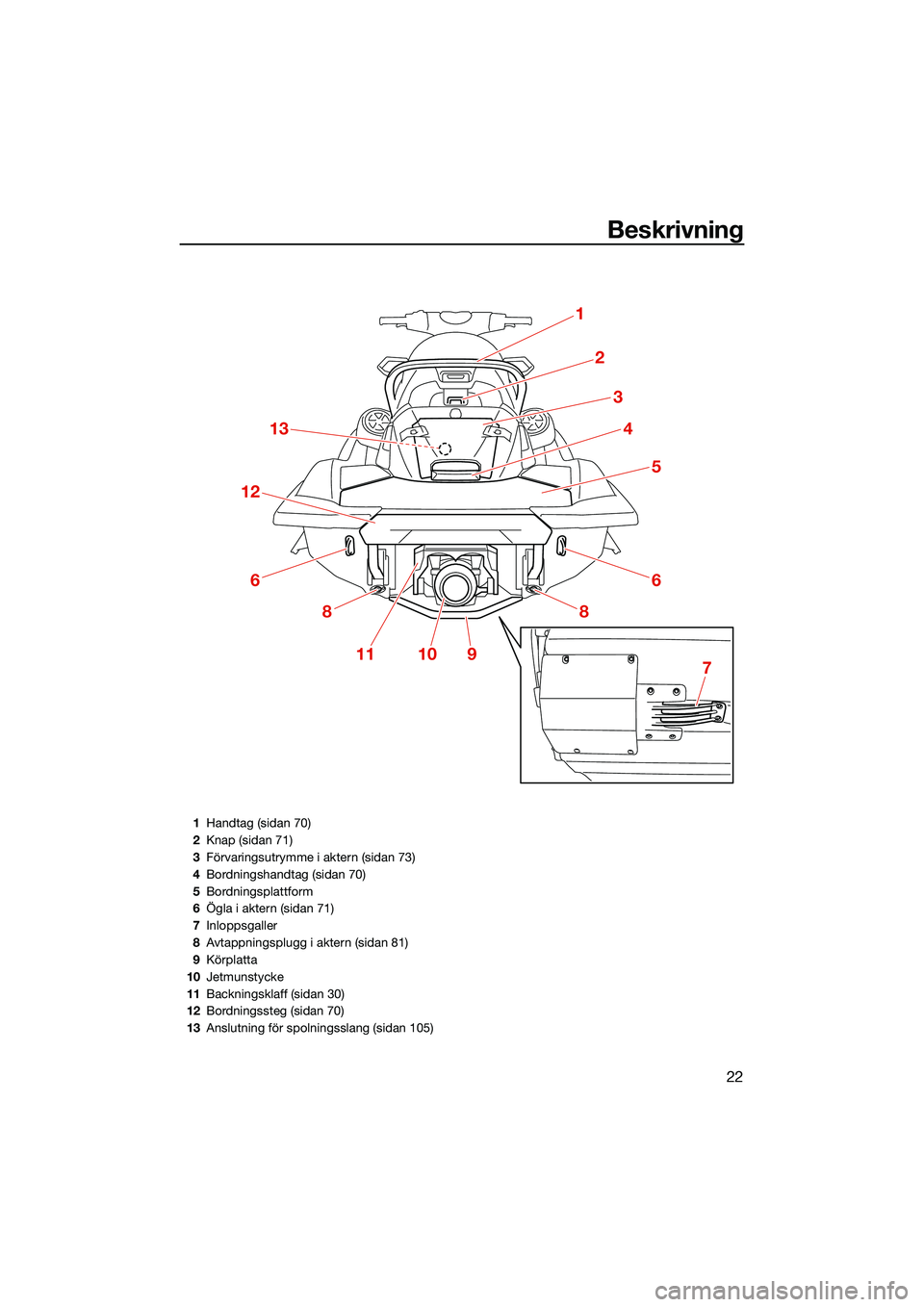

YAMAHA FX HO CRUISER 2022 Bruksanvisningar (in Swedish)

Beskrivning
22
1
2
3
4
5
6
8
13
12
6
8
111097
1Handtag (sidan 70)
2 Knap (sidan 71)
3 Förvaringsutrymme i aktern (sidan 73)
4 Bordningshandtag (sidan 70)
5 Bordningsplattform
6 Ögla i aktern (sidan 71)
7 Inloppsgaller
8 Avtappningsplugg i aktern (sidan 81)
9 Körplatta
10 Jetmunstycke
11 Backningsklaff (sidan 30)
12 Bordningssteg (sidan 70)
13 Anslutning för spolningsslang (sidan 105)
UF3V73M0.book Page 22 Wedne sday, September 15, 2021 2:58 PM

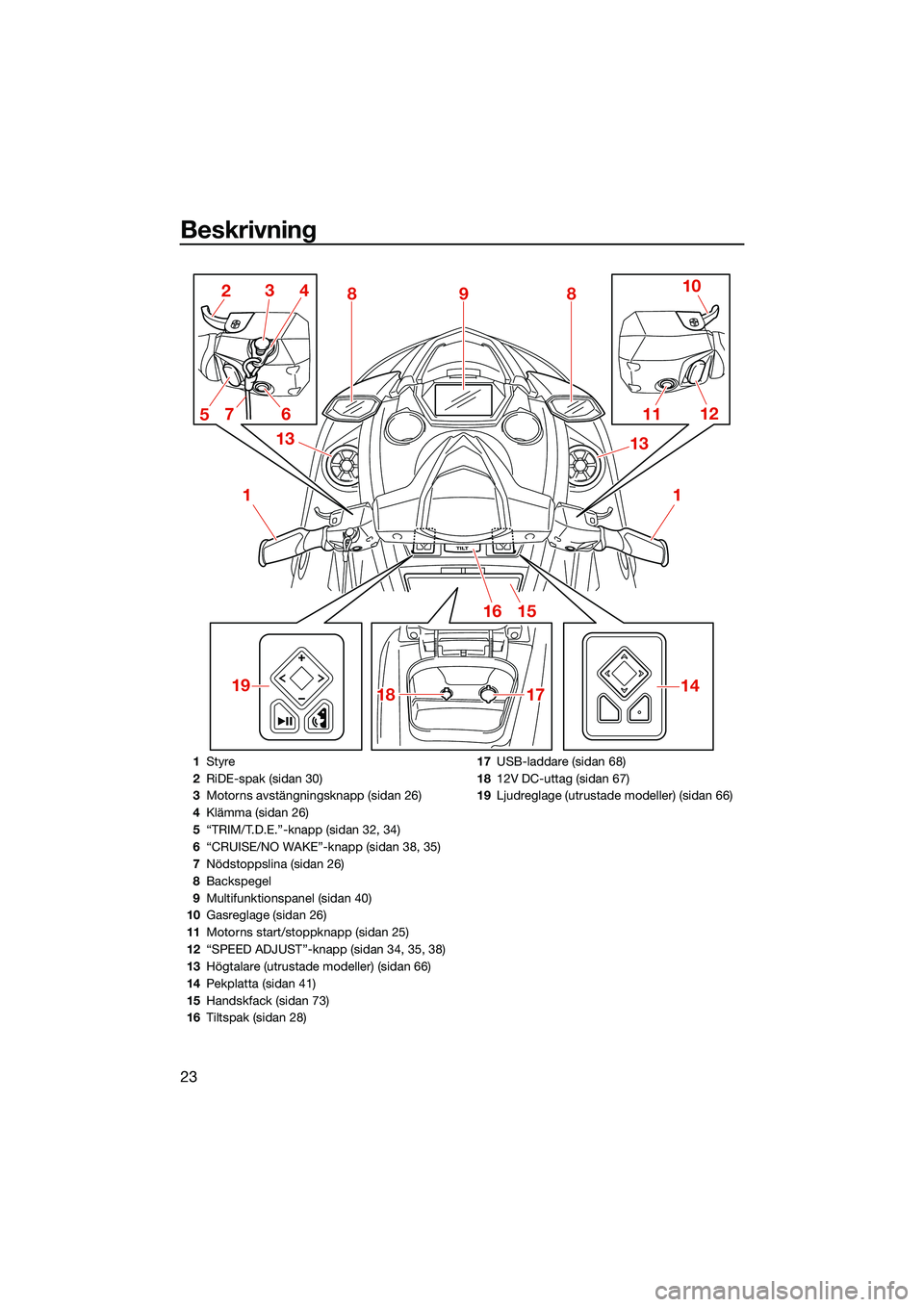

Beskrivning
23
TILT
1
2
1112
18
1718 10
3
6 13
9
4
5
1516
1
1714
88
13
7
19
1 Styre
2 RiDE-spak (sidan 30)
3 Motorns avstängningsknapp (sidan 26)
4 Klämma (sidan 26)
5 “TRIM/T.D.E.”-knapp (sidan 32, 34)
6 “CRUISE/NO WAKE”-knapp (sidan 38, 35)
7 Nödstoppslina (sidan 26)
8 Backspegel
9 Multifunktionspanel (sidan 40)
10 Gasreglage (sidan 26)
11 Motorns start/stoppknapp (sidan 25)
12 “SPEED ADJUST”-knapp (sidan 34, 35, 38)
13 Högtalare (utrustade modeller) (sidan 66)
14 Pekplatta (sidan 41)
15 Handskfack (sidan 73)
16 Tiltspak (sidan 28) 17
USB-laddare (sidan 68)
18 12V DC-uttag (sidan 67)
19 Ljudreglage (utrustade modeller) (sidan 66)
UF3V73M0.book Page 23 Wedne sday, September 15, 2021 2:58 PM

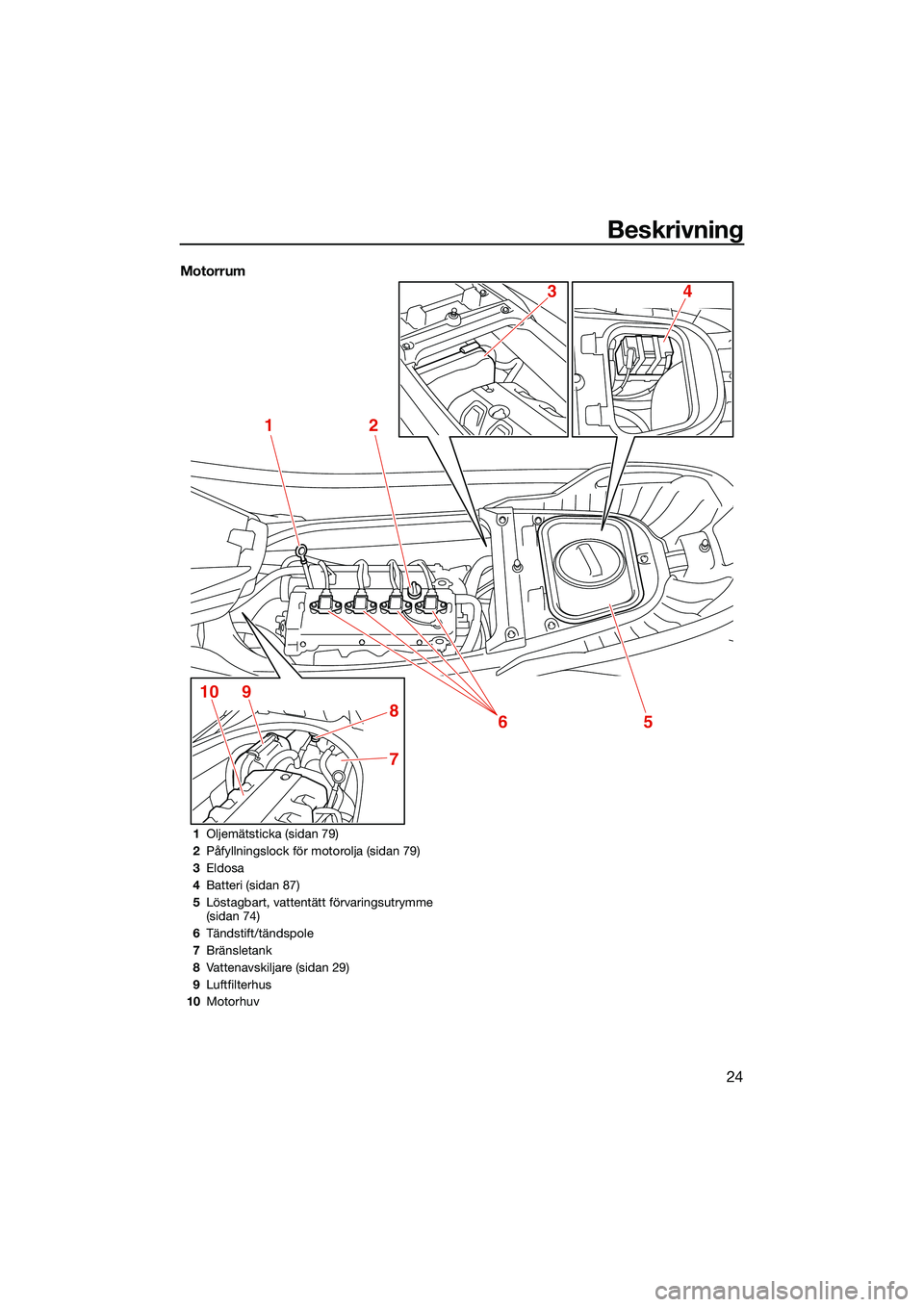

Beskrivning
24
Motorrum
12
5
7
8
9106
43
1Oljemätsticka (sidan 79)
2 Påfyllningslock för motorolja (sidan 79)
3 Eldosa
4 Batteri (sidan 87)
5 Löstagbart, vattentätt förvaringsutrymme
(sidan 74)
6 Tändstift/tändspole
7 Bränsletank
8 Vattenavskiljare (sidan 29)
9 Luftfilterhus
10 Motorhuv
UF3V73M0.book Page 24 Wedne sday, September 15, 2021 2:58 PM

Använda manöverfunktionerna
25
MJU31027
Vattenskoterns styrfunktionerMJU45092Yamahas säkerhetssystem
Yamahas säkerhetssystem hjälper till att för-hindra obehörig användning och stöld av vat-
tenskotern. Säkerhetssystemets lås- och
upplåsningslägen kan väljas via motorns lås-
skärm på multifunktionspanelen. Motorn kan
inte startas om låst läge är valt i säkerhets-
systemet. Motorn kan bara startas när upp-
låst läge är valt.
OBS
Du kan bara välja inställningar för Yamahas
säkerhetssystem när motorn är avstängd.
MJU46970Ställa in Yamahas säkerhetssystem
Inställningen för Yamahas säkerhetssystem
kan kontrolleras på lås- eller upplåsningsindi-
katorn på multifunktionspanelen.
Välja låsnings- eller upplåsningsläge för
Yamahas säkerhetssystem:
(1) Stanna motorn.
OBS
Multifunktionspanelen slås på även om mo-
torns start/stoppknapp trycks in kortvarigt.
(2) Välj lås- eller upplåsningsindikatorn på multifunktionspanelen. (3) Mata in varje siffra i den fyrsiffriga PIN-
koden och välj sedan “ ”.
OBS
PIN-koden är som standard “1234”. PIN-ko-
den kan ändras. (Information om att ändra
PIN-koden finns på sidan 54.)
(4) Välj “Lock” när du vill välja låsläget iYamahas säkerhetssystem. Välj “Un-lock” när du vill välja upplåsningsläge.
(5) En ljudsignal hörs en gång när låsläge väljs för Yamahas säkerhetssystem och
två gånger när upplåsningsläge väljs.
MJU46113Motorns start/stoppknapp “ / ”MCJ01311
Kör inte motorn över 4000 v/min på land.
Kör inte heller motorn i mer än 15 sekun-
der utan att vatten matas, det kan överhet-
ta motorn.
1Indikator för låst läge
2 Indikator för upplåst läge
2
1
123
456
789
Cancel0
Enter PIN Code
CancelLock
Engine Lock
CancelUnlock
Engine is Locked
UF3V73M0.book Page 25 Wedne sday, September 15, 2021 2:58 PM

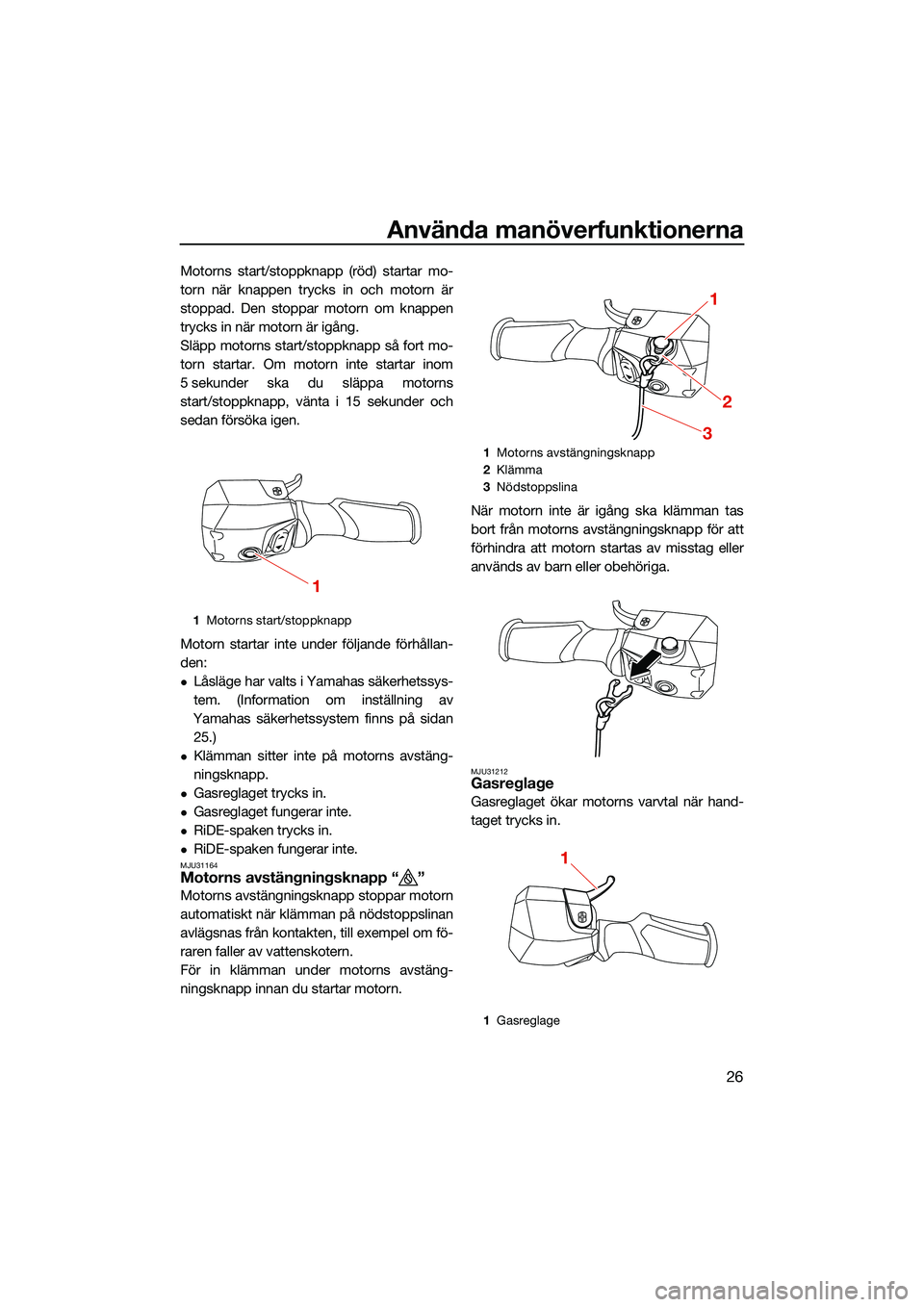

Använda manöverfunktionerna
26
Motorns start/stoppknapp (röd) startar mo-
torn när knappen trycks in och motorn är
stoppad. Den stoppar motorn om knappen
trycks in när motorn är igång.
Släpp motorns start/stoppknapp så fort mo-
torn startar. Om motorn inte startar inom
5 sekunder ska du släppa motorns
start/stoppknapp, vänta i 15 sekunder och
sedan försöka igen.
Motorn startar inte under följande förhållan-
den:
Låsläge har valts i Yamahas säkerhetssys-
tem. (Information om inställning av
Yamahas säkerhetssystem finns på sidan 25.)
Klämman sitter inte på motorns avstäng-
ningsknapp.
Gasreglaget trycks in.
Gasreglaget fungerar inte.
RiDE-spaken trycks in.
RiDE-spaken fungerar inte.MJU31164Motorns avstängningsknapp “ ”
Motorns avstängningsknapp stoppar motorn
automatiskt när klämman på nödstoppslinan
avlägsnas från kontakten, till exempel om fö-
raren faller av vattenskotern.
För in klämman under motorns avstäng-
ningsknapp innan du startar motorn. När motorn inte är igång ska klämman tas
bort från motorns avstängningsknapp för att
förhindra att motorn startas av misstag eller
används av barn eller obehöriga.
MJU31212Gasreglage
Gasreglaget ökar motorns varvtal när hand-
taget trycks in.
1
Motorns start/stoppknapp
1
1Motorns avstängningsknapp
2 Klämma
3 Nödstoppslina
1 Gasreglage
1
2
3
1
UF3V73M0.book Page 26 Wedne sday, September 15, 2021 2:58 PM

Använda manöverfunktionerna
27
Gasreglaget återgår automatiskt till helt
stängt läge (tomgång) när det släpps.
MJU43343RiDE-spak
När du trycker på RiDE-spaken sänks back-
ningsklaffen och vattenskotern börjar röra sig
bakåt. Om vattenskotern rör sig framåt kom-
mer den gradvis att sakta ned tills den stan-
nar och sedan börjar den röra sig bakåt.
När RiDE-spaken släpps återgår den auto-
matiskt till helt stängt läge (tomgång) och
backningsklaffen flyttas till neutralläget.
MJU31263Styrsystem
Jetmunstyckets vinkel ändras när du vrider
styrstången i den riktning som du vill köra och
vattenskoterns riktning ändras därefter.Eftersom jetstrålens styrka avgör hastigheten
och graden av svängen måste gasreglaget
alltid tryckas in när du ska svänga, utom på
trollinghastighet.
Den här modellen är utrustad med YEMS
(Yamaha Engine Management System) som
inkluderar ett OTS-system (system för styr-
ning utan gaspådrag). Det aktiveras vid pla-
ningshastigheter om du försöker styra
vattenskotern när du släppt gasreglaget.
OTS-systemet hjälper dig att svänga genom
att fortsätta att tillhandahålla ett visst tryck
när vattenskotern saktar ned, men du kan
göra snävare svängar om du trycker på gas-
reglaget samtidigt som du vrider styret. OTS-
systemet fungerar inte under planingshastig-
het eller när motorn är avstängd. När motorn
saktat ned kommer vattenskotern inte längre
att svänga när du vrider på styret förrän du
gasar igen eller når trollinghastighet.
1
RiDE-spak
1
1Styre
2 Jetmunstycke
1
2
UF3V73M0.book Page 27 Wedne sday, September 15, 2021 2:58 PM

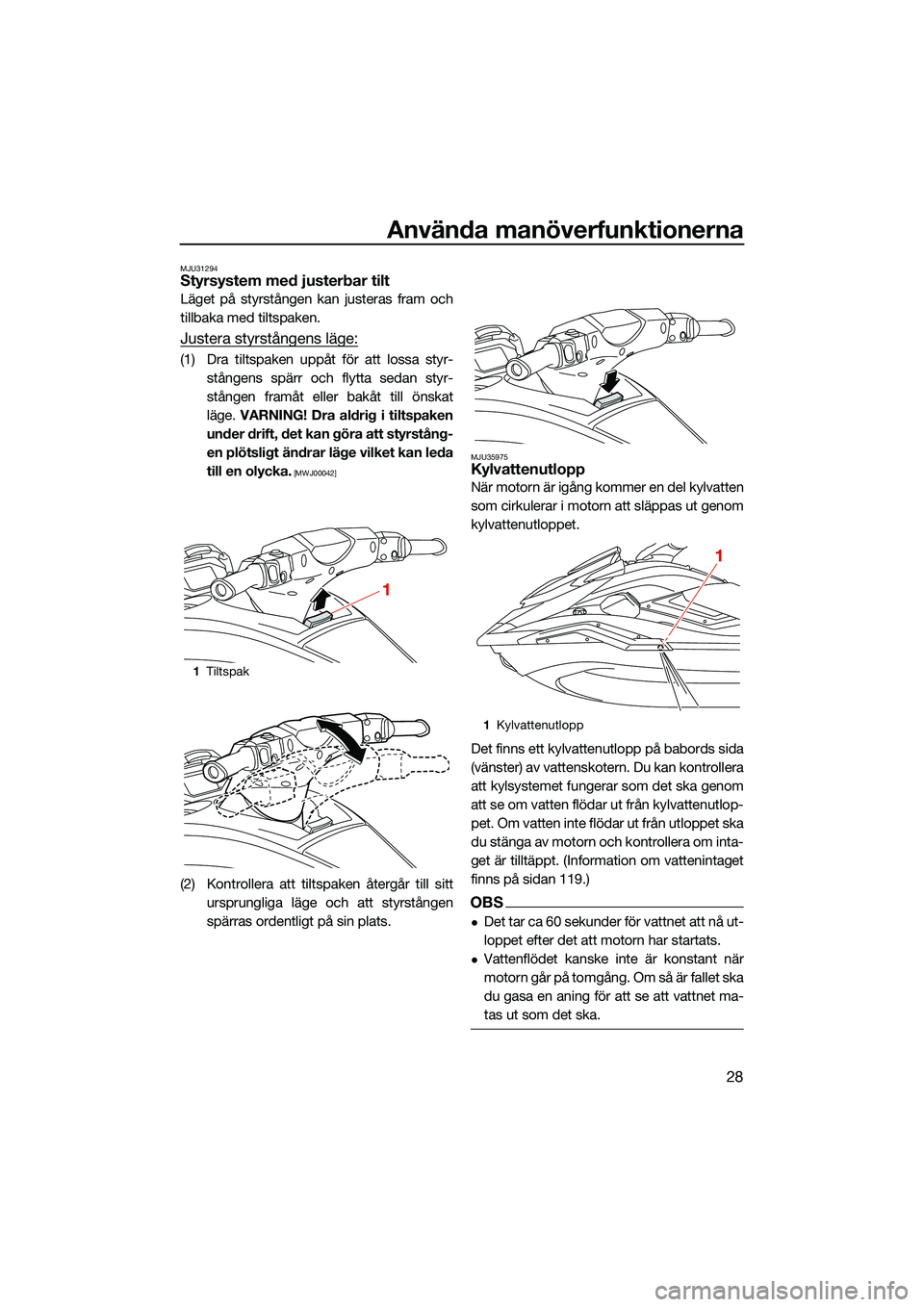

Använda manöverfunktionerna
28
MJU31294Styrsystem med justerbar tilt
Läget på styrstången kan justeras fram och
tillbaka med tiltspaken.
Justera styrstångens läge:
(1) Dra tiltspaken uppåt för att lossa styr-stångens spärr och flytta sedan styr-
stången framåt eller bakåt till önskat
läge. VARNING! Dra aldrig i tiltspaken
under drift, det kan göra att styrstång-
en plötsligt ändrar läge vilket kan leda
till en olycka.
[MWJ00042]
(2) Kontrollera att tiltspaken återgår till sitt ursprungliga läge och att styrstången
spärras ordentligt på sin plats.
MJU35975Kylvattenutlopp
När motorn är igång kommer en del kylvatten
som cirkulerar i motorn att släppas ut genom
kylvattenutloppet.
Det finns ett kylvattenutlopp på babords sida
(vänster) av vattenskotern. Du kan kontrollera
att kylsystemet fungerar som det ska genom
att se om vatten flödar ut från kylvattenutlop-
pet. Om vatten inte flödar ut fr ån utloppet ska
du stänga av motorn och kontrollera om inta-
get är tilltäppt. (Information om vattenintaget
finns på sidan 119.)
OBS
Det tar ca 60 sekunder för vattnet att nå ut-
loppet efter det att motorn har startats.
Vattenflödet kanske in te är konstant när
m o t o r n g år p å t o m g ån g . O m så är fal l e t s k a
du gasa en aning för att se att vattnet ma-
tas ut som det ska.
1 Tiltspak
1
1Kylvattenutlopp
1
UF3V73M0.book Page 28 Wedne sday, September 15, 2021 2:58 PM

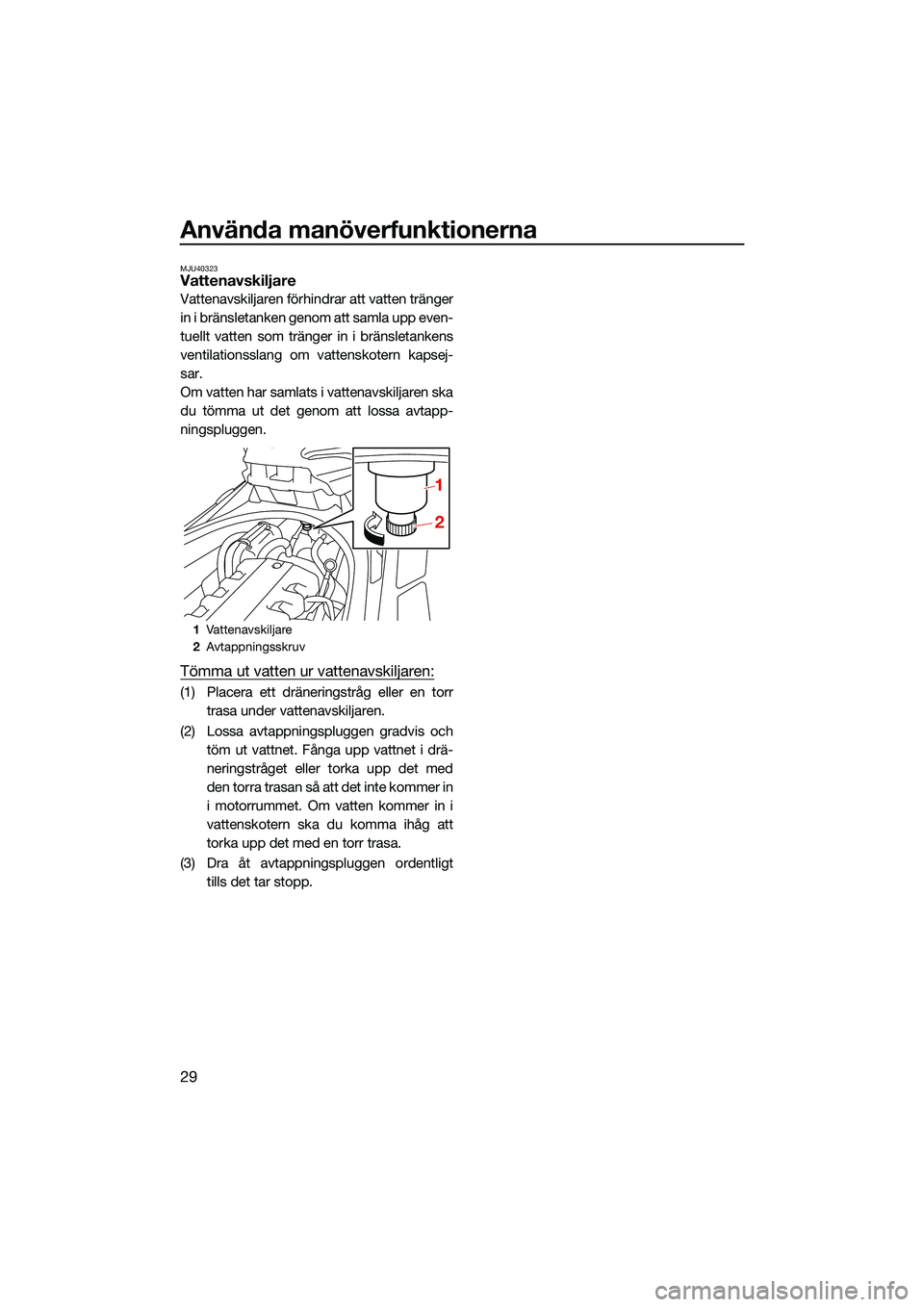

Använda manöverfunktionerna
29
MJU40323Vattenavskiljare
Vattenavskiljaren förhindrar att vatten tränger
in i bränsletanken genom att samla upp even-
tuellt vatten som tränger in i bränsletankens
ventilationsslang om vattenskotern kapsej-
sar.
Om vatten har samlats i vattenavskiljaren ska
du tömma ut det genom att lossa avtapp-
ningspluggen.
Tömma ut vatten ur vattenavskiljaren:
(1) Placera ett dräneringstråg eller en torrtrasa under vattenavskiljaren.
(2) Lossa avtappningspluggen gradvis och töm ut vattnet. Fånga upp vattnet i drä-
neringstråget eller torka upp det med
den torra trasan så att det inte kommer in
i motorrummet. Om vatten kommer in i
vattenskotern ska du komma ihåg att
torka upp det med en torr trasa.
(3) Dra åt avtappningspluggen ordentligt tills det tar stopp.
1Vattenavskiljare
2 Avtappningsskruv
2
1
UF3V73M0.book Page 29 Wedne sday, September 15, 2021 2:58 PM

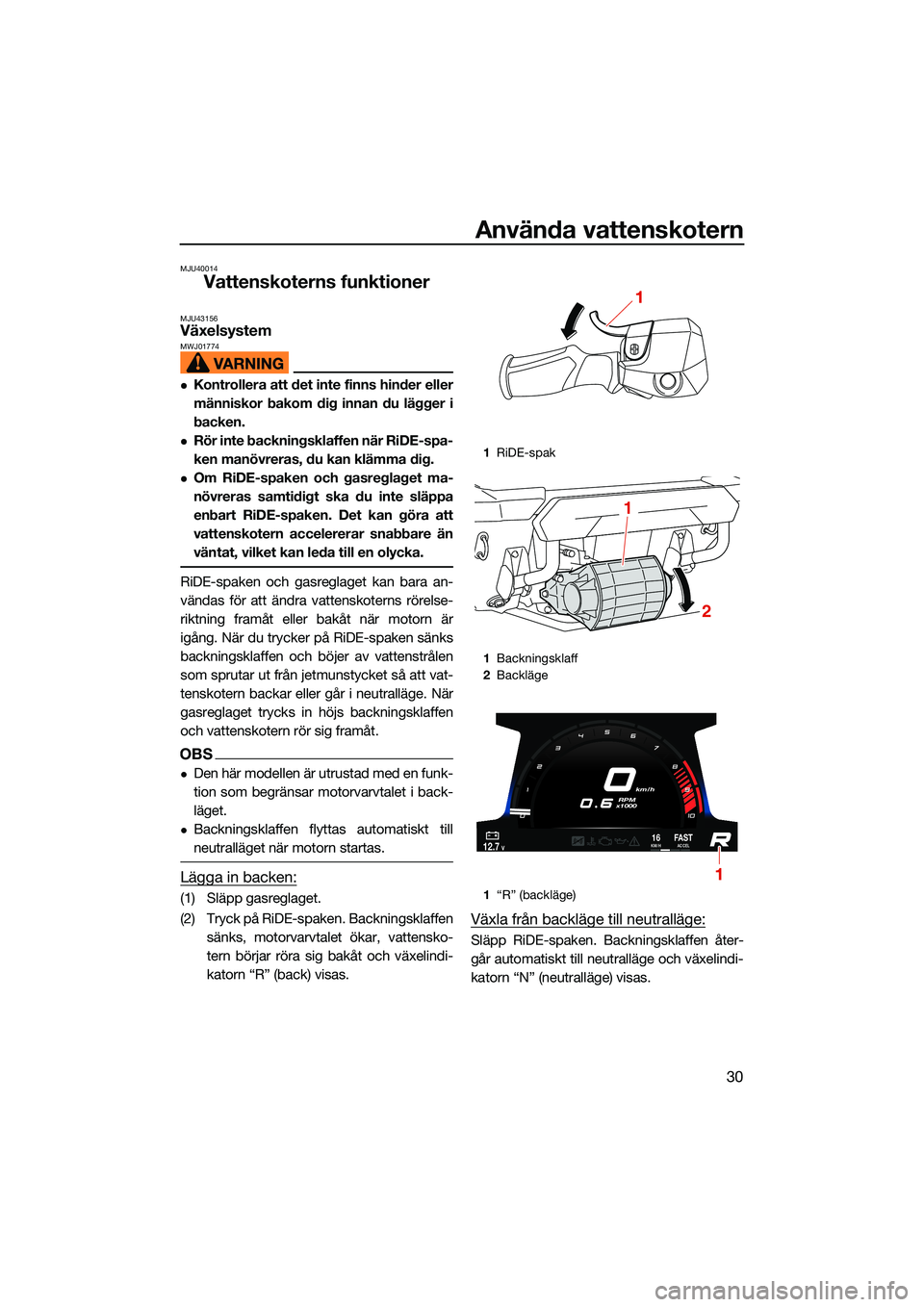

Använda vattenskotern
30
MJU40014
Vattenskoterns funktioner
MJU43156Växelsystem MWJ01774
Kontrollera att det inte finns hinder eller
människor bakom dig innan du lägger i
backen.
Rör inte backningsklaffen när RiDE-spa-
ken manövreras, du kan klämma dig.
Om RiDE-spaken och gasreglaget ma-
növreras samtidigt ska du inte släppa
enbart RiDE-spaken. Det kan göra att
vattenskotern accelererar snabbare än
väntat, vilket kan leda till en olycka.
RiDE-spaken och gasreglaget kan bara an-
vändas för att ändra vattenskoterns rörelse-
riktning framåt eller bakåt när motorn är
igång. När du trycker på RiDE-spaken sänks
backningsklaffen och böjer av vattenstrålen
som sprutar ut från jetmunstycket så att vat-
tenskotern backar eller går i neutralläge. När
gasreglaget trycks in höjs backningsklaffen
och vattenskotern rör sig framåt.
OBS
Den här modellen är utrustad med en funk-
tion som begränsar motorvarvtalet i back-
läget.
Backningsklaffen flyttas automatiskt till
neutralläget när motorn startas.
Lägga in backen:
(1) Släpp gasreglaget.
(2) Tryck på RiDE-spaken. Backningsklaffensänks, motorvarvtalet ökar, vattensko-
tern börjar röra sig bakåt och växelindi-
katorn “R” (back) visas.
Växla från backläge till neutralläge:
Släpp RiDE-spaken. Backningsklaffen åter-
går automatiskt till neutralläge och växelindi-
katorn “N” (neutralläge) visas.
1RiDE-spak
1 Backningsklaff
2 Backläge
1 “R” (backläge)
1
2
1
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
UF3V73M0.book Page 30 Wedne sday, September 15, 2021 2:58 PM

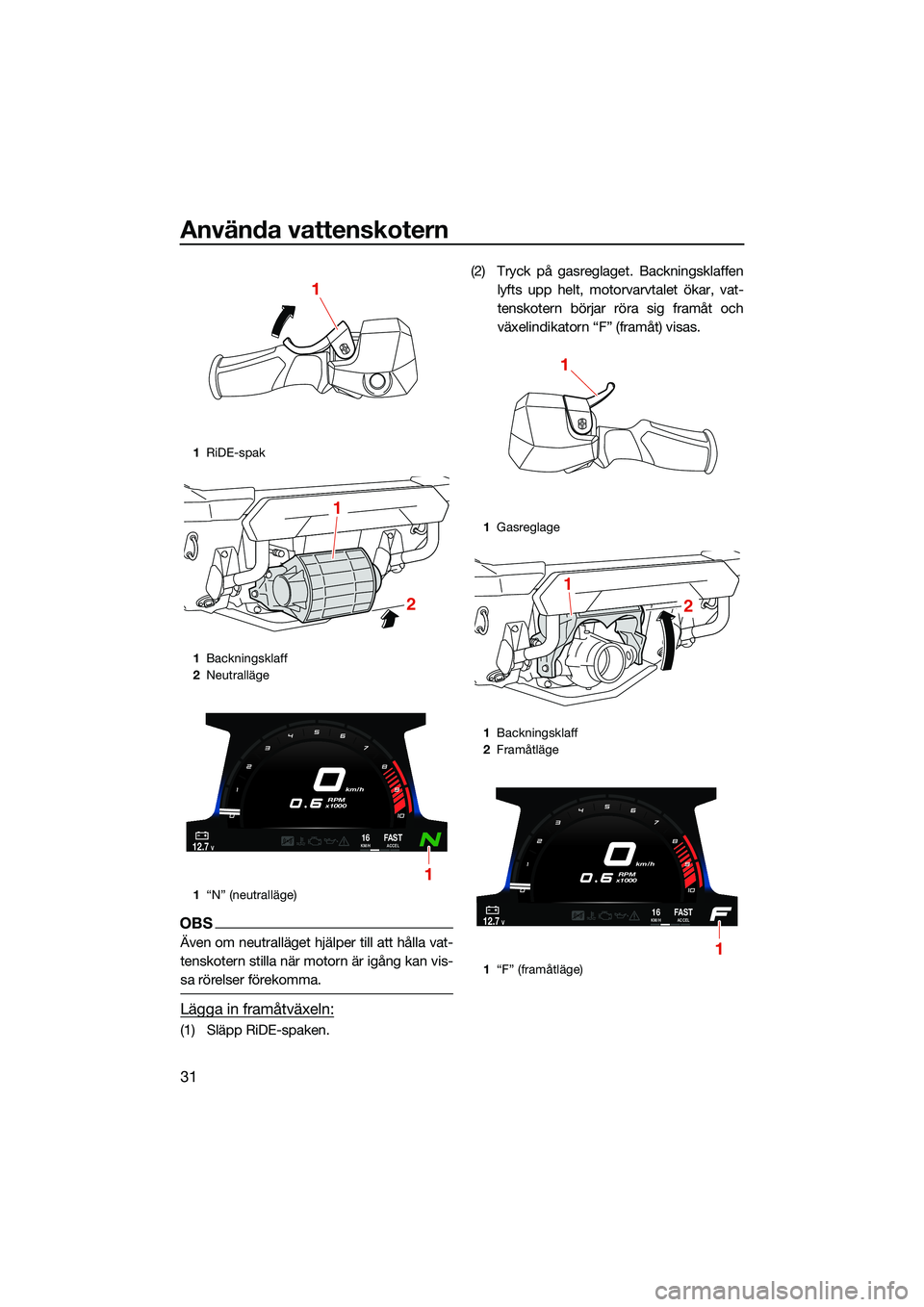

Använda vattenskotern
31
OBS
Även om neutralläget hjälper till att hålla vat-
tenskotern stilla när motorn är igång kan vis-
sa rörelser förekomma.
Lägga in framåtväxeln:
(1) Släpp RiDE-spaken.(2) Tryck på gasreglaget. Backningsklaffen
lyfts upp helt, motorvarvtalet ökar, vat-
tenskotern börjar röra sig framåt och
växelindikatorn “F” (framåt) visas.
1RiDE-spak
1 Backningsklaff
2 Neutralläge
1 “N” (neutralläge)
1
2
1
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
1 Gasreglage
1 Backningsklaff
2 Framåtläge
1 “F” (framåtläge)
1
2
1
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
UF3V73M0.book Page 31 Wedne sday, September 15, 2021 2:58 PM
