instrument panel YAMAHA FX HO CRUISER 2022 Bruksanvisningar (in Swedish)

Innehåll
Allmänna och viktiga dekaler ........... 1Identifikationsnummer..................... 1
Primärt ID-nummer (PRI-ID) ............... 1
Farkostens identifieringsnummer
(CIN) ................................................ 1
Motorns serienummer ........................ 1
Dekal med tillverkningsdatum ............ 2
Modellinformation ........................... 3
Tillverkarens plåt ................................ 3
Viktiga dekaler ................................. 4
Varningsdekaler.................................. 5
Övriga dekaler .................................... 8
Säkerhetsinformation ....................... 9 Begränsningar för vem som kan använda vattenskotern .......... 9
Begränsningar vid körning ............ 10
Krav vid användning...................... 11
Rekommenderad utrustning ......... 13
Information om faror ..................... 14
Vattenskoterns egenskaper .......... 14
Wakeboard- och vattenskidåkning ........................ 16
Säkra sjöregler .............................. 18
Njut av din vattenskoter på ett ansvarsfullt sätt ..................... 18
Beskrivning ...................................... 20 Vattenskoterordlista ...................... 20
Huvudkomponenternas placering .................................... 21
Använda manöverfunktionerna ...... 25 Vattenskoterns styrfunktioner ....... 25
Yamahas säkerhetssystem .............. 25
Motorns start/stoppknapp .............. 25
Motorns avstängningsknapp ........... 26
Gasreglage ....................................... 26
RiDE-spak ....................................... 27
Styrsystem ....................................... 27
Styrsystem med justerbar tilt ........... 28
Kylvattenutlopp ................................ 28 Vattenavskiljare ................................ 29
Använda vattenskotern .................. 30
Vattenskoterns funktioner ............. 30
Växelsystem .................................... 30
Elektriskt trimsystem ........................ 32
Vattenskoterns driftlägen .............. 34
Backningsassistans.......................... 34
T.D.E. (thrust directional
enhancer) ...................................... 34
No-wake-läge ................................... 35
Assistansläge ................................... 36
Farthållare......................................... 38
Använda instrumenten ................... 40 Multifunktionspanel....................... 40
Manöverknappar .............................. 41
Skärm............................................ 42
Visa aviseringsinformation................ 43
Startskärm ................................... 44
Kartskärm .................................... 45
Vägpunkt .......................................... 46
Spåra ................................................ 48
GeoFence ......................................... 51
Kartinställningar ............................... 51
Informationsskärm ....................... 52
Assistanslägesskärm ................... 53
Medieskärm (utrustade modeller) ................... 53
Inställningsmenyskärm ................ 54
Ändra PIN-kod (“PIN Settings”)........ 54
Skärminställningar (“Display”) .......... 54
Välja visningsenheter (“Unit”) ........... 54
Välja skärmspråk (“Language”) ........ 55
Ändra klockan som visas
(“Clock”) ........................................ 55
Visa tiden sedan senaste underhåll (“Wellness”) ................... 56
Aviseringsinställningar (“Notifications”) ............................. 56
Telefonhantering
(“Phone Manager”)........................ 57
Kartinställningar (“Map Settings”) .... 59
UF3V73M0.book Page 1 Wednesday, September 15, 2021 2:58 PM

Använda instrumenten
40
MJU46620
Multifunktionspanel
Multifunktionspanelen visar information om
vattenskotern.
Multifunktionspanelen är en pekskärm som
du kan trycka på när du vill aktivera eller inak-
tivera funktioner och ändra inställningar. Du
kan också utföra åtgärder med pekplattan.
Språket och visningsenheterna kan ändras.
(Information om hur du ändrar språk och vis-
ningsenheter finns på sidan 55.) På bilderna i
den här handboken används engelska som
språk och amerikanska måttenheter som vis-
ningsenheter.
MWJ01980
För säkerhetens skull ska du inte ta på
multifunktionspanelen när vattenskotern
är i rörelse. Det kan göra att du förlorar
kontrollen över vattenskotern vilket kan
leda till en olycka.
OBS
Du kan inte mata in data på multifunktionspa-
nelen när vattenskotern är i rörelse. Innan du
använder multifunktionspanelen ska du stop-
pa vattenskotern och kontrollera runt om-
kring dig att det är säkert att använda
panelen.
Slå på multifunktionspanelen
Multifunktionspanelen slås på när motorns
start/stoppknapp trycks in. När logotypen vi-
sats i några sekunder följt av en ansvarsfri-
skrivning väljer du “CONFIRM” för att visa
startskärmen.
OBS
Multifunktionspanelen slås på även om mo-
torns start/stoppknapp trycks in kortvarigt.
Stänga av multifunktionspanelen
Ett meddelande visas på multifunktionspane-
len om inga åtgärder utförs på cirka 50 sek-under efter det att motorn stoppats. Välj
“Shutdown” i meddelandet när du vill stänga
av multifunktionspanelen.
OBS
Multifunktionspanelen stängs av om du inte
matar in något inom 20 sekunder efter att
meddelandet visades.
Aktivera och inaktivera tillbehörsläget
När tillbehörsläget är aktiverat kan multifunk-
tionspanelen användas även om motorn är
stoppad.
När du vill aktivera tillbehörsläget väljer du
“Continue” i meddelandet som visas på mä-
taren när motorn har stannat.
Om du vill stänga av tillbehörsläget väljer du
knappen för tillbehörsläget på startskärmen
och sedan “Shutdown” i meddelandet som
visas.
1
“Shutdown”
1 “Continue”
ContinueShutdown
Entering Accessory Mode
Engine is off. Vehicle will now be draining battery power.
Would you like to continue? If no selection is made, vehicle will shutdown.
1
ContinueShutdown
Entering Accessory Mode
Engine is off. Vehicle will now be draining battery power.Would you like to continue? If no selection is made, vehicle will shutdown.
1
UF3V73M0.book Page 40 Wedne sday, September 15, 2021 2:58 PM

Använda instrumenten
41
OBS
Meddelandet visas på multifunktionspane-
len även om inga åtgärder utförs på cirka
50 sekunder efter det att motorn stannat.
Tillbehörsläget förbrukar ström från batte-
riet. Multifunktionspanelen kan stängas av
även om tillbehörsläget är aktivt för att spa-
ra ström så att motorn kan startas.
MJU46630Manöverknappar
Den här modellen är utrustad med en pek-
platta som styr multifunktionspanelen.
Riktningsplatta
Använd riktningsplattan när du vill växla mel-
lan eller välja skärmar för olika alternativ.
Använd riktningsplattan för att visa det mar-
kerade alternativet i rött.
“BACK”-knapp
Tryck på knappen när du vill gå tillbaka till
den föregående skärmen.Du öppnar startskärmen genom att hålla
“BACK” intryckt.
“OK”-knapp
Tryck på knappen när du vill välja det marke-
rade alternativet.
1
Knapp för tillbehörsläge
1 Riktningsplatta
2 “BACK”-knapp
3 “OK”-knapp
Auto TrimOff
12.7V2
1
1
23
UF3V73M0.book Page 41 Wedne sday, September 15, 2021 2:58 PM

Använda instrumenten
43
MJU46651Visa aviseringsinformation
Information om inkommande samtal och
meddelanden som tas emot av en enhet som
kommunicerar via Bluetooth kan visas på
multifunktionspanelen.
Multifunktionspanelen visar information om
inkommande samtal som tas emot av en
kommunikationsenhet som aviseringar.
Du kan också besvara inkommande samtal
och visa meddelanden som tas emot av din
enhet via multifunktionspanelen.
OBS
Samtalsfunktionen är bara tillgänglig på mo-
dellen med ljud.
Om du inte svarar på en avisering om inkom-
mande samtal eller meddelanden visas
ikonen “ ” eller “ ” i den utökade informa-
tionen eller “Phone Manager”.
OBS
Välj ikonen som visas i “Phone Manager” när
du vill visa detaljerad information.
Svara på ett inkommande samtal:
Välj samtalsknappen “ ” i aviseringen när du
vill besvara ett inkommande samtal på din
enhet.
OBS
Välj lägg på-knappen “ ” när du vill avsluta
ett inkommande samtal.
Kontrollera inkommande meddelanden:
Välj “ ” i aviseringen när du vill visa medde-
landen som tagits emot på din enhet med
multifunktionspanelen.
OBS
Mottagna aviseringar döljs efter en viss tids-
period eller om du väljer “ ” i aviseringsin-
formation.
1Aviseringsinformation
+1 (234) 567-8910INCOMING CALL
Yep!+1 (234) 567-8910
1
11
1/1
Dismiss AllOK
This is a test to send a text.
Sender’s name
UF3V73M0.book Page 43 Wedne sday, September 15, 2021 2:58 PM

Använda instrumenten
44
MJU46662

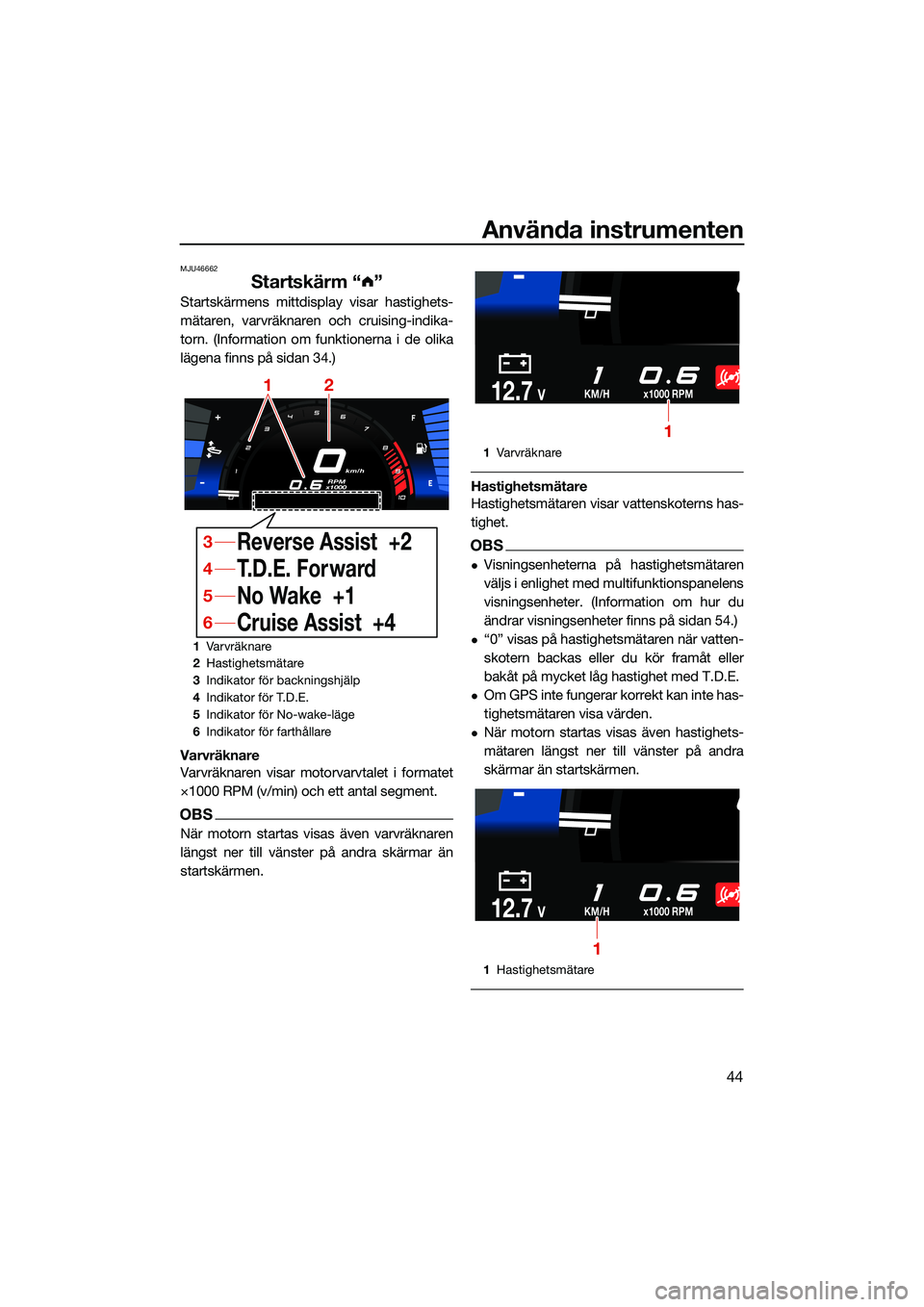

Startskärm “ ”
Startskärmens mittdisplay visar hastighets-
mätaren, varvräknaren och cruising-indika-
torn. (Information om funktionerna i de olika
lägena finns på sidan 34.)
Varvräknare
Varvräknaren visar motorvarvtalet i formatet
×1000 RPM (v/min) och ett antal segment.
OBS
När motorn startas visas även varvräknaren
längst ner till vänster på andra skärmar än
startskärmen.
Hastighetsmätare
Hastighetsmätaren visar vattenskoterns has-
tighet.
OBS
Visningsenheterna på hastighetsmätaren
väljs i enlighet med multifunktionspanelens
visningsenheter. (Information om hur du
ändrar visningsenheter finns på sidan 54.)
“0” visas på hastighetsmätaren när vatten-
skotern backas eller du kör framåt eller
bakåt på mycket låg hastighet med T.D.E.
Om GPS inte fungerar korrekt kan inte has-
tighetsmätaren visa värden.
När motorn startas visas även hastighets-
mätaren längst ner t ill vänster på andra
skärmar än startskärmen.
1 Var vr ä k n are
2 Hastighetsmätare
3 Indikator för backningshjälp
4 Indikator för T.D.E.
5 Indikator för No-wake-läge
6 Indikator för farthållare
km/h
RPM
x1000
No Wake +1 T.D.E. Forward
Cruise Assist +4 Reverse Assist +2
12
5
4
6
3
1 Varvräknare
1 Hastighetsmätare
KM/Hx1000 RPM12.7V
1
KM/Hx1000 RPM12.7V
1
UF3V73M0.book Page 44 Wedne sday, September 15, 2021 2:58 PM

Använda instrumenten

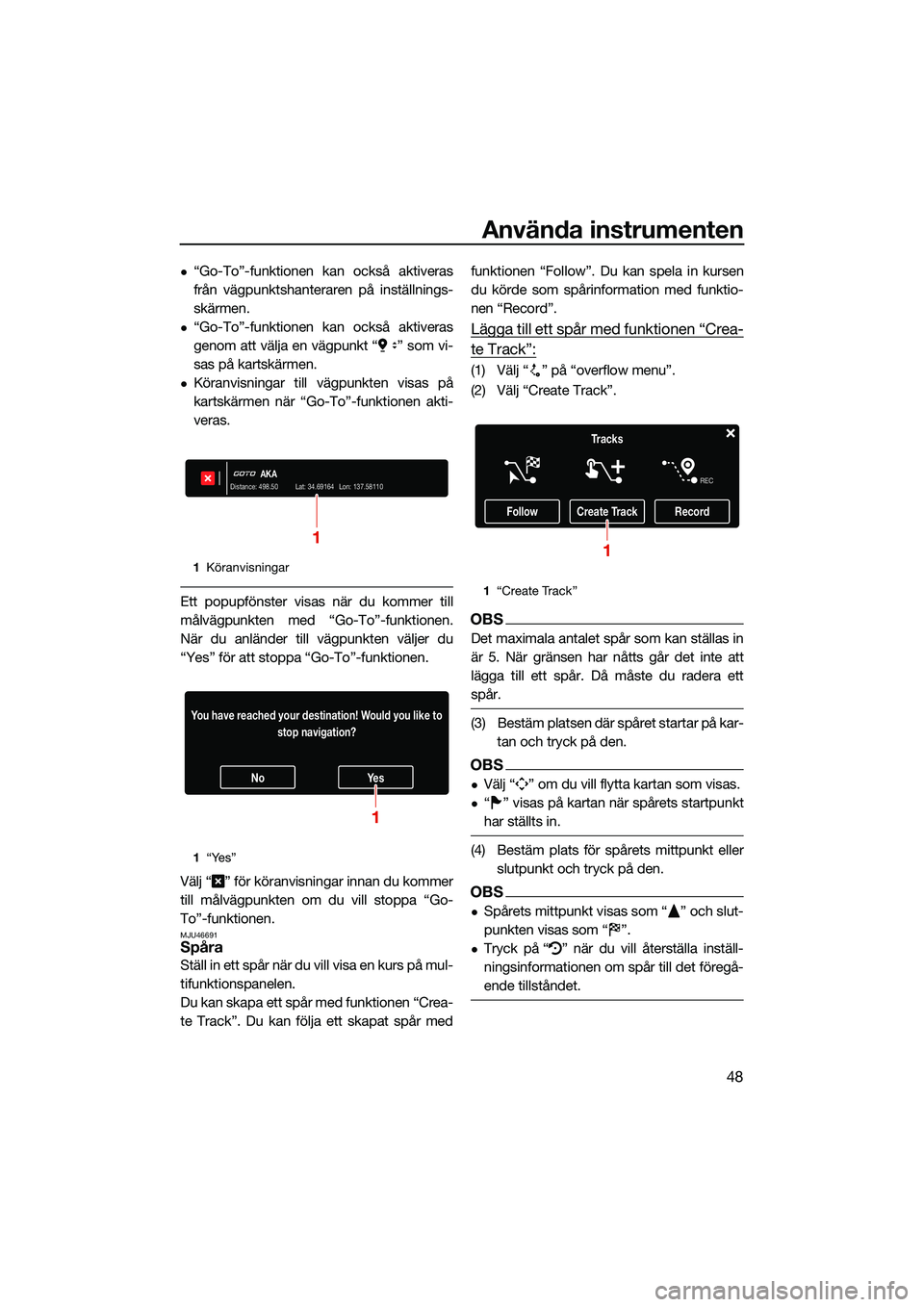

48
“Go-To”-funktionen kan också aktiveras
från vägpunktshanteraren på inställnings-
skärmen.
“Go-To”-funktionen kan också aktiveras
genom att välja en vägpunkt “ ” som vi-
sas på kartskärmen.
Köranvisningar till vägpunkten visas på
kartskärmen när “Go-To”-funktionen akti-
veras.
Ett popupfönster visas när du kommer till
målvägpunkten med “Go-To”-funktionen.
När du anländer till vägpunkten väljer du
“Yes” för att stoppa “Go-To”-funktionen.
Välj “ ” för köranvisningar innan du kommer
till målvägpunkten om du vill stoppa “Go-
To”-funktionen.
MJU46691Spåra
Ställ in ett spår när du vill visa en kurs på mul-
tifunktionspanelen.
Du kan skapa ett spår med funktionen “Crea-
te Track”. Du kan följa ett skapat spår medfunktionen “Follow”. Du kan spela in kursen
du körde som spårinformation med funktio-
nen “Record”.
Lägga till ett spår med funktionen “Crea-
te Track”:
(1) Välj “ ” på “overflow menu”.
(2) Välj “Create Track”.
OBS
Det maximala antalet sp
år som kan ställas in
är 5. När gränsen har nåtts går det inte att
lägga till ett spår. Då måste du radera ett
spår.
(3) Bestäm platsen där spåret startar på kar- tan och tryck på den.
OBS
Välj “ ” om du vill flytta kartan som visas.
“ ” visas på kartan när spårets startpunkt
har ställts in.
(4) Bestäm plats för spårets mittpunkt ellerslutpunkt och tryck på den.
OBS
Spårets mittpunkt visas som “ ” och slut-
punkten visas som “ ”.
Tryck på “ ” när du vill återställa inställ-
ningsinformationen om spår till det föregå-
ende tillståndet.
1Köranvisningar
1 “Yes”
AKADistance: 498.50 Lat: 34.69164 Lon: 137.58110
1
NoYe s
You have reached your destination! Would you like to
stop navigation?
1
1“Create Track”
FollowCreate TrackRecord
Tracks
REC
1
UF3V73M0.book Page 48 Wedne
sday, September 15, 2021 2:58 PM

Använda instrumenten
52
MJU46721
Informationsskärm “ ”
Informationsskärmarna visar färdinformation
och bränsleinformation på mittskärmen. Föl-
jande alternativ visas.
“Trip Time”
“Trip Distance”
“Fuel Average”
“Fuel Used”
“Fuel Rate”
“Engine Hours”
OBS
Visningsenheterna för avstånd och bränsle-
mängder väljs i enlighet med multifunktions-
panelens visningsenheter. (Information om
hur du ändrar visningsenheter finns på sidan
54.)
* Varje alternativ kan återställas genom att
hålla intryckt “ ” för alternativet.Trip Information
Trip Time:Hrs0.0
Trip Distance:km1.1
Fuel Average:km/L0.0
Fuel Used00
DelBeskrivning
“Trip time”* Visar motorns drifttimmar
sedan den senaste åter-
ställningen.
“Trip Distance”* Visar vattenskoterns kör-
sträcka sedan den senaste
återställningen.
“Fuel Average”* Visar den genomsnittliga
sträckan som vattensko-
tern kört på 1.0 gallon eller
1.0 liter bränsle sedan den
senaste återställningen.
“Fuel Used”* Visar total mängd bränsle
som motorn förbrukat i
gallons eller liter sedan
den senaste återställning-
en.
“Fuel Rate” Visar den aktuella bränsle-
förbrukningen i gallons per
timme eller liter per timme.
“Engine Hours” Visar motorns totala drift-
timmar sedan den tillver-
kades.
UF3V73M0.book Page 52 Wedne
sday, September 15, 2021 2:58 PM

Använda instrumenten
54
MJU46740
Inställningsmenyskärm “ ”
Följande inställningar kan kontrolleras och
ändras på inställningsmenyns skärm.
“PIN Setting”
“Display”
“Units”
“Language”
“Clock”
“Wellness”
“Notifications”
“Phone Manager”
“Map Settings”
“Factory Reset”
“Regulatory Info”
MJU46751Ändra PIN-kod (“PIN Settings”)
PIN-koden kan ändras till ett annat fyrsiffrigt
nummer.
Ändra PIN-koden:
(1) Ange aktuell PIN-kod och välj “ ”.(2) Ange den nya PIN-koden som ska ställas
in och välj “ ”.
(3) Ange den nya PIN-koden igen och välj “ ”.
MJU46761Skärminställningar (“Display”)
Ändra skärmens temafärg och ljusstyrka.
Ändra skärmens temafärg:
Välj temafärg bland blå, grön, röd och
orange.
Ändra skärmens ljusstyrka:
Justera ljusstyrkan med skjutreglaget för ljus-
styrka.
MJU46771Välja visningsenheter (“Unit”)
Följande visningsenheter kan väljas för multi-
funktionspanelen.
“U.S. Unit”: Avstånd visas i miles, hastig-
heter visas i MPH och bränslemängder vi-
sas i gallons.
Settings
Pin Setting
Display
Units
Language
123
456
789
Cancel0
Enter Current PIN
1Te m a f ä r g
1 Skjutreglage för justering av ljusstyrka
COLOR :
BRIGHTNESS :
Display Settings
1
COLOR :
BRIGHTNESS :
Display Settings
1
UF3V73M0.book Page 54 Wedne sday, September 15, 2021 2:58 PM

Använda instrumenten
55
“Metric”: Avstånd visas i kilometer, hastig-
heter visas i km/h och bränslemängder vi-
sas i liter.
Välja visningsenheter:
Välj “U.S. Unit” eller “Metric”.MJU46781Välja skärmspråk (“Language”)
Du kan välja bland följande språk som visas
på multifunktionspanelen.
Engelska
Spanska
Franska
Välja skärmspråk:
Välj önskat språk.MJU46791Ändra klockan som visas (“Clock”)
Inställningarna kan ändras för klockan som
visas.
Tidszon
Tidsformat
Sommartid
Byta tidszon:
(1) Välj den inställda tidszonen.
(2) Välj önskad tidszon.
Ändra tidsformat som visas:
Välj mellan “12-Hr” och “24-Hr” när du vill
ändra formatet för klockan som visas.
Byta till sommartid:
Välj mellan “Enabled” och “Disabled” när du
vill växla mellan sommar- och vintertid.
Unit Selection
U.S. UnitMetric
Language Selection
English
Español
Français
1Tidszon
1 Tidsformat
Clock
ESTTime Zone:
12-HrClock Type:
DisabledDaylight Saving Time:
1
Clock
ESTTime Zone:
12-HrClock Type:
DisabledDaylight Saving Time:
1
UF3V73M0.book Page 55 Wedne sday, September 15, 2021 2:58 PM

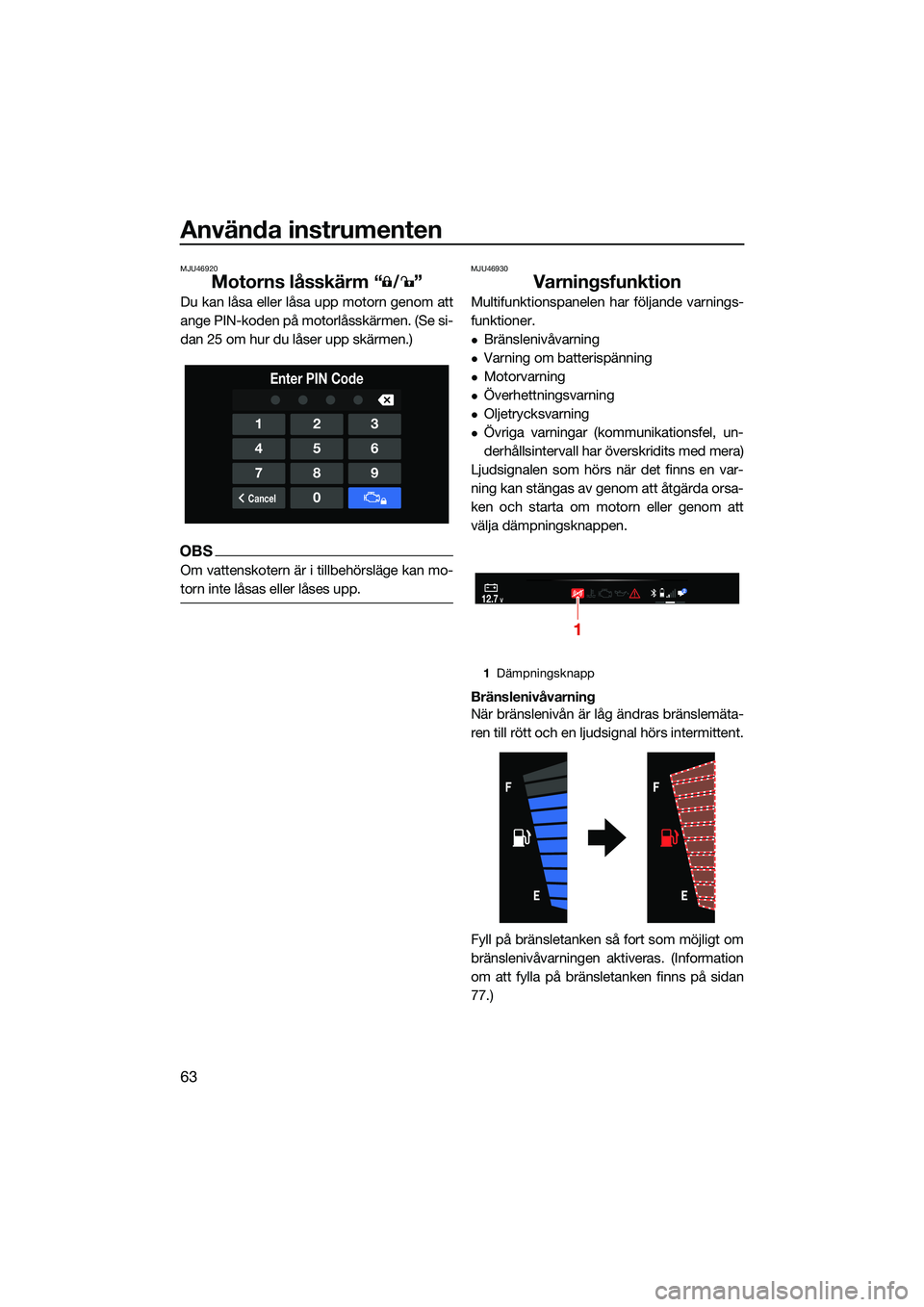

Använda instrumenten
63
MJU46920
Motorns låsskärm “ ”
Du kan låsa eller låsa upp motorn genom att
ange PIN-koden på motorlåsskärmen. (Se si-
dan 25 om hur du låser upp skärmen.)
OBS
Om vattenskotern är i tillbehörsläge kan mo-
torn inte låsas eller låses upp.
MJU46930
Varningsfunktion
Multifunktionspanelen har följande varnings-
funktioner.
Bränslenivåvarning
Varning om batterispänning
Motorvarning
Överhettningsvarning
Oljetrycksvarning
Övriga varningar (kommunikationsfel, un-
derhållsintervall har överskridits med mera)
Ljudsignalen som hörs när det finns en var-
ning kan stängas av genom att åtgärda orsa-
ken och starta om motorn eller genom att
välja dämpningsknappen.
Bränslenivåvarning
När bränslenivån är låg ändras bränslemäta-
ren till rött och en ljudsignal hörs intermittent.
Fyll på bränsletanken så fort som möjligt om
bränslenivåvarningen aktiveras. (Information
om att fylla på bränsletanken finns på sidan
77.)123
456
789
Cancel0
Enter PIN Code
1 Dämpningsknapp
12.7V2
1
UF3V73M0.book Page 63 Wedne sday, September 15, 2021 2:58 PM
