YAMAHA FX SHO 2009 Betriebsanleitungen (in German)

Wartung und Pflege
84

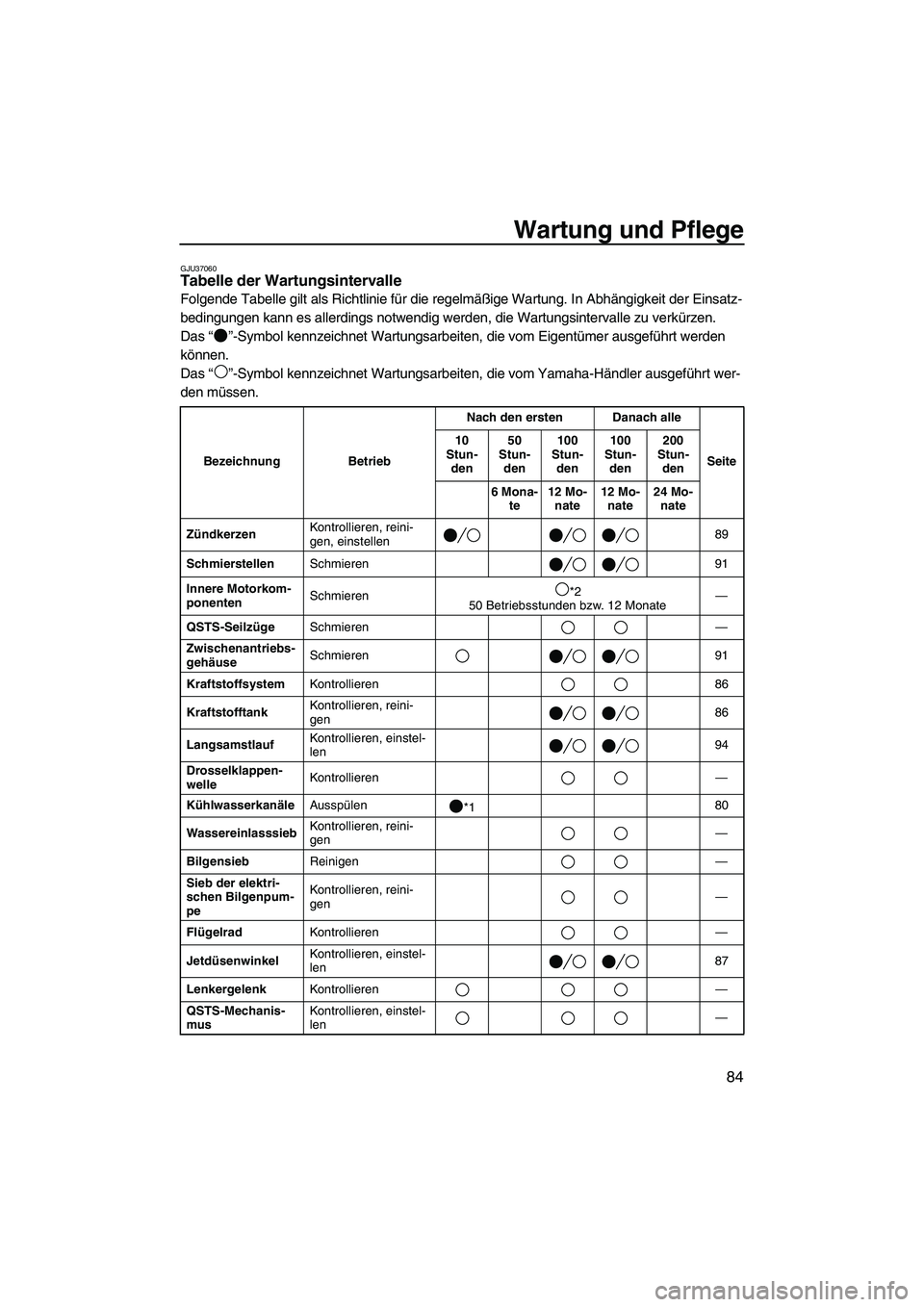

GJU37060Tabelle der Wartungsintervalle
Folgende Tabelle gilt als Richtlinie für die regelmäßige Wartung. In Abhängigkeit der Einsatz-
bedingungen kann es allerdings notwendig werden, die Wartungsintervalle zu verkürzen.
Das“”-Symbol kennzeichnet Wartungsarbeiten, die vom Eigentümer ausgeführt werden
können.
Das“”-Symbol kennzeichnet Wartungsarbeiten, die vom Yamaha-Händler ausgeführt wer-
den müssen.
Bezeichnung BetriebNach den ersten Danach alle
Seite 10
Stun-
den50
Stun-
den100
Stun-
den100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
ZündkerzenKontrollieren, reini-
gen, einstellen89
SchmierstellenSchmieren 91
Innere Motorkom-
ponentenSchmieren*2
50 Betriebsstunden bzw. 12 Monate—
QSTS-SeilzügeSchmieren—
Zwischenantriebs-
gehäuseSchmieren 91
KraftstoffsystemKontrollieren 86
KraftstofftankKontrollieren, reini-
gen86
LangsamstlaufKontrollieren, einstel-
len94
Drosselklappen-
welleKontrollieren—
KühlwasserkanäleAusspülen
*180
WassereinlasssiebKontrollieren, reini-
gen—
BilgensiebReinigen—
Sieb der elektri-
schen Bilgenpum-
peKontrollieren, reini-
gen—
FlügelradKontrollieren—
JetdüsenwinkelKontrollieren, einstel-
len87
LenkergelenkKontrollieren—
QSTS-Mechanis-
musKontrollieren, einstel-
len—
UF1W71G0.book Page 84 Tuesday, July 1, 2008 11:53 AM

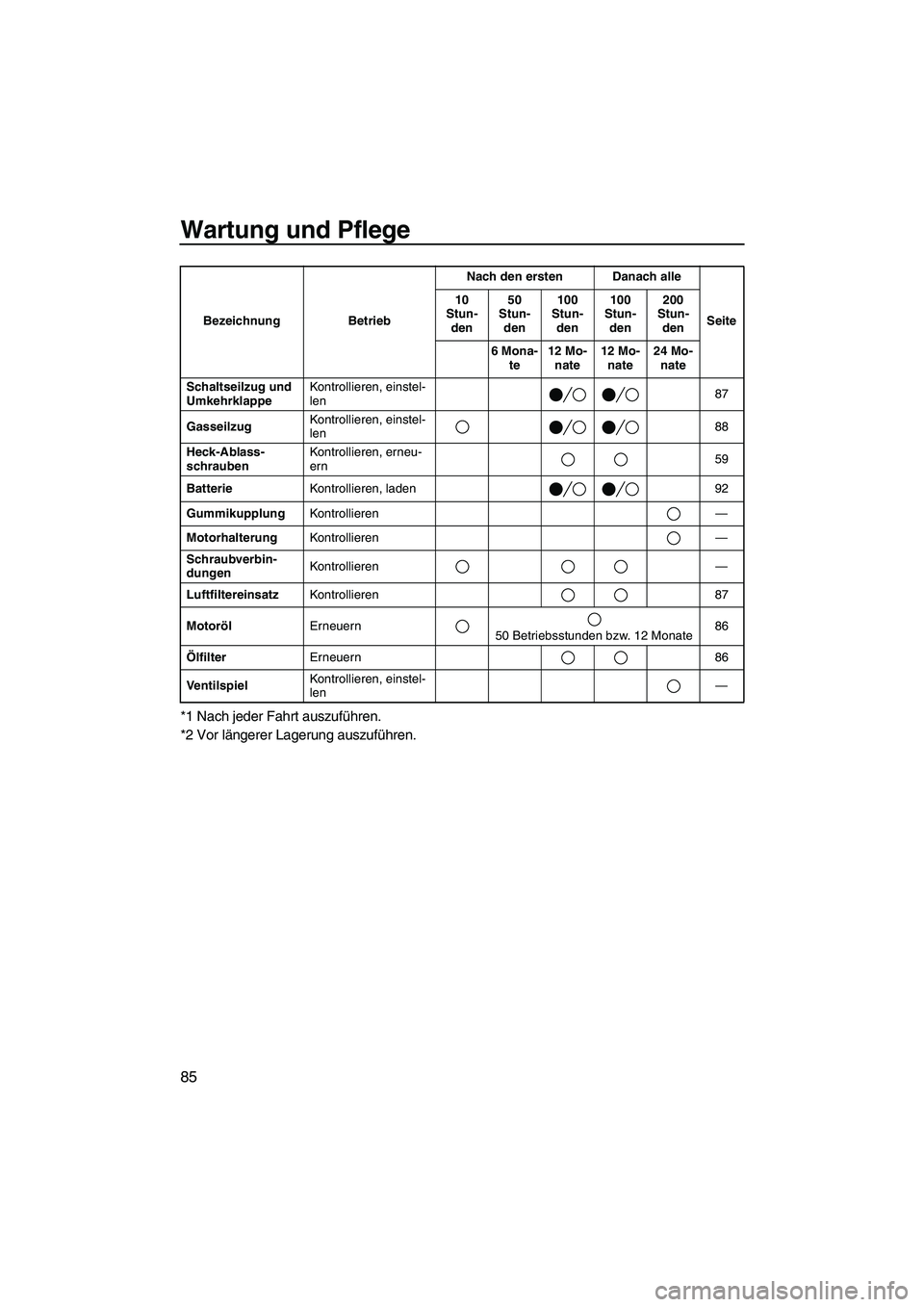

Wartung und Pflege
85
*1 Nach jeder Fahrt auszuführen.
*2 Vor längerer Lagerung auszuführen.
Schaltseilzug und
UmkehrklappeKontrollieren, einstel-
len87
GasseilzugKontrollieren, einstel-
len88
Heck-Ablass-
schraubenKontrollieren, erneu-
ern59
BatterieKontrollieren, laden 92
GummikupplungKontrollieren—
MotorhalterungKontrollieren—
Schraubverbin-
dungenKontrollieren—
LuftfiltereinsatzKontrollieren 87
MotorölErneuern
50 Betriebsstunden bzw. 12 Monate86
ÖlfilterErneuern 86
VentilspielKontrollieren, einstel-
len— Bezeichnung BetriebNach den ersten Danach alle
Seite 10
Stun-
den50
Stun-
den100
Stun-
den100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
UF1W71G0.book Page 85 Tuesday, July 1, 2008 11:53 AM

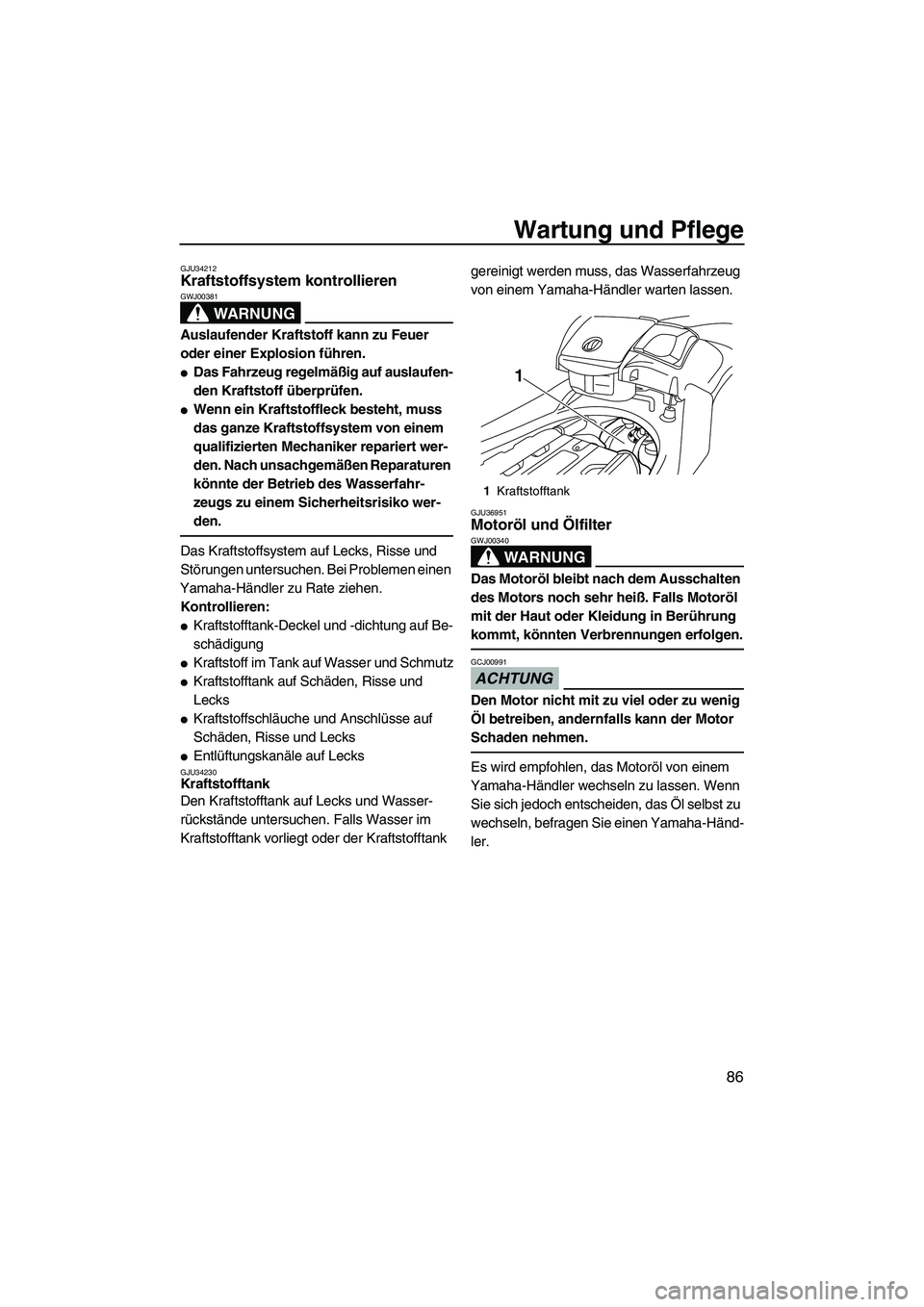

Wartung und Pflege
86
GJU34212Kraftstoffsystem kontrollieren
WARNUNG
GWJ00381
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.

Das Fahrzeug regelmäßig auf auslaufen-
den Kraftstoff überprüfen.

Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparaturen
könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko wer-
den.
Das Kraftstoffsystem auf Lecks, Risse und
Störungen untersuchen. Bei Problemen einen
Yamaha-Händler zu Rate ziehen.
Kontrollieren:

Kraftstofftank-Deckel und -dichtung auf Be-
schädigung

Kraftstoff im Tank auf Wasser und Schmutz

Kraftstofftank auf Schäden, Risse und
Lecks

Kraftstoffschläuche und Anschlüsse auf
Schäden, Risse und Lecks

Entlüftungskanäle auf LecksGJU34230Kraftstofftank
Den Kraftstofftank auf Lecks und Wasser-
rückstände untersuchen. Falls Wasser im
Kraftstofftank vorliegt oder der Kraftstofftank gereinigt werden muss, das Wasserfahrzeug
von einem Yamaha-Händler warten lassen.
GJU36951Motoröl und Ölfilter
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00991
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl von einem
Yamaha-Händler wechseln zu lassen. Wenn
Sie sich jedoch entscheiden, das Öl selbst zu
wechseln, befragen Sie einen Yamaha-Händ-
ler.
1Kraftstofftank
1
UF1W71G0.book Page 86 Tuesday, July 1, 2008 11:53 AM

Wartung und Pflege
87

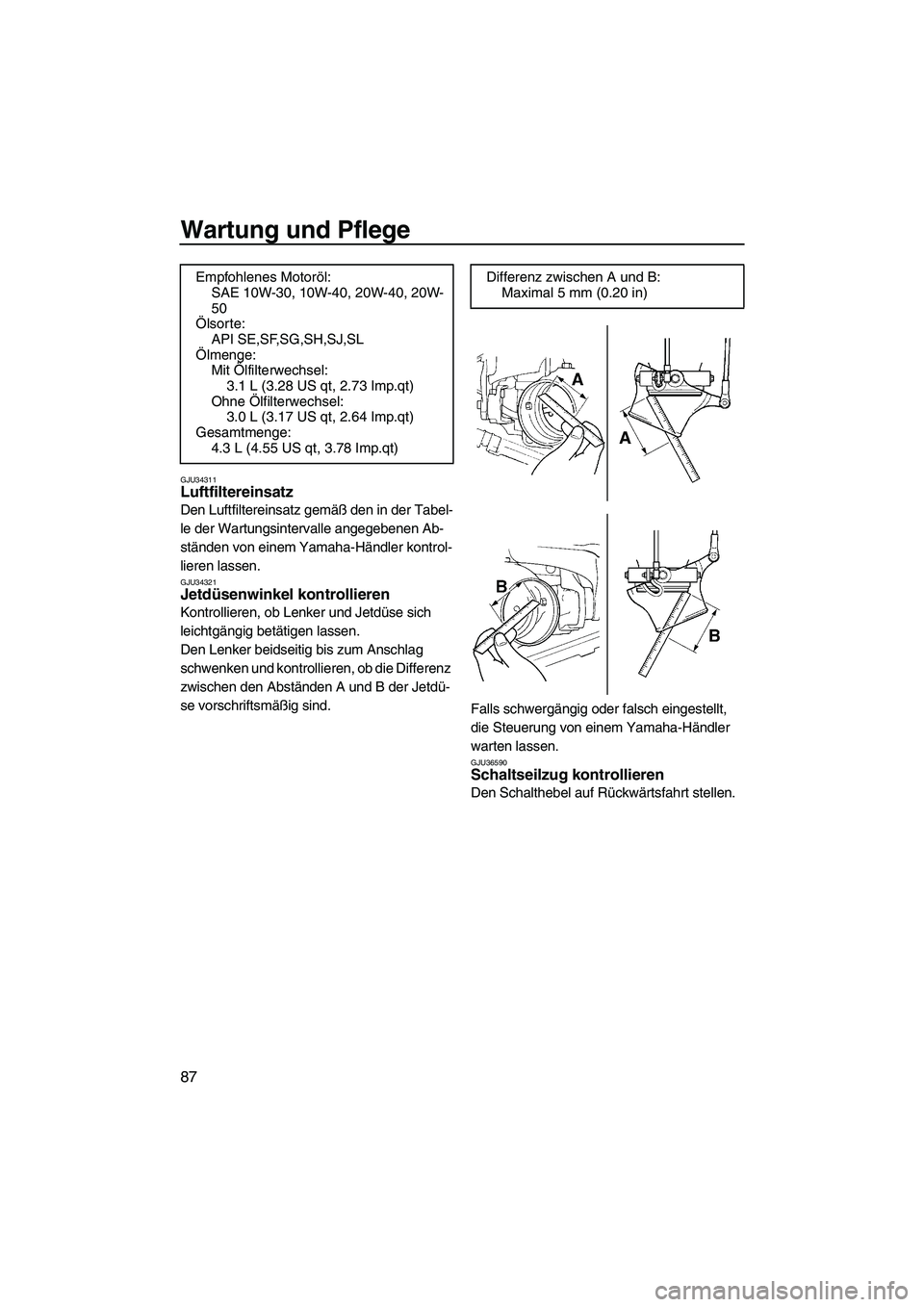

GJU34311Luftfiltereinsatz
Den Luftfiltereinsatz gemäß den in der Tabel-
le der Wartungsintervalle angegebenen Ab-
ständen von einem Yamaha-Händler kontrol-
lieren lassen.
GJU34321Jetdüsenwinkel kontrollieren
Kontrollieren, ob Lenker und Jetdüse sich
leichtgängig betätigen lassen.
Den Lenker beidseitig bis zum Anschlag
schwenken und kontrollieren, ob die Differenz
zwischen den Abständen A und B der Jetdü-
se vorschriftsmäßig sind.
Falls schwergängig oder falsch eingestellt,
die Steuerung von einem Yamaha-Händler
warten lassen.
GJU36590Schaltseilzug kontrollieren
Den Schalthebel auf Rückwärtsfahrt stellen. Empfohlenes Motoröl:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Ölsorte:
API SE,SF,SG,SH,SJ,SL
Ölmenge:
Mit Ölfilterwechsel:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Ohne Ölfilterwechsel:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Gesamtmenge:
4.3 L (4.55 US qt, 3.78 Imp.qt)
Differenz zwischen A und B:
Maximal 5 mm (0.20 in)
UF1W71G0.book Page 87 Tuesday, July 1, 2008 11:53 AM

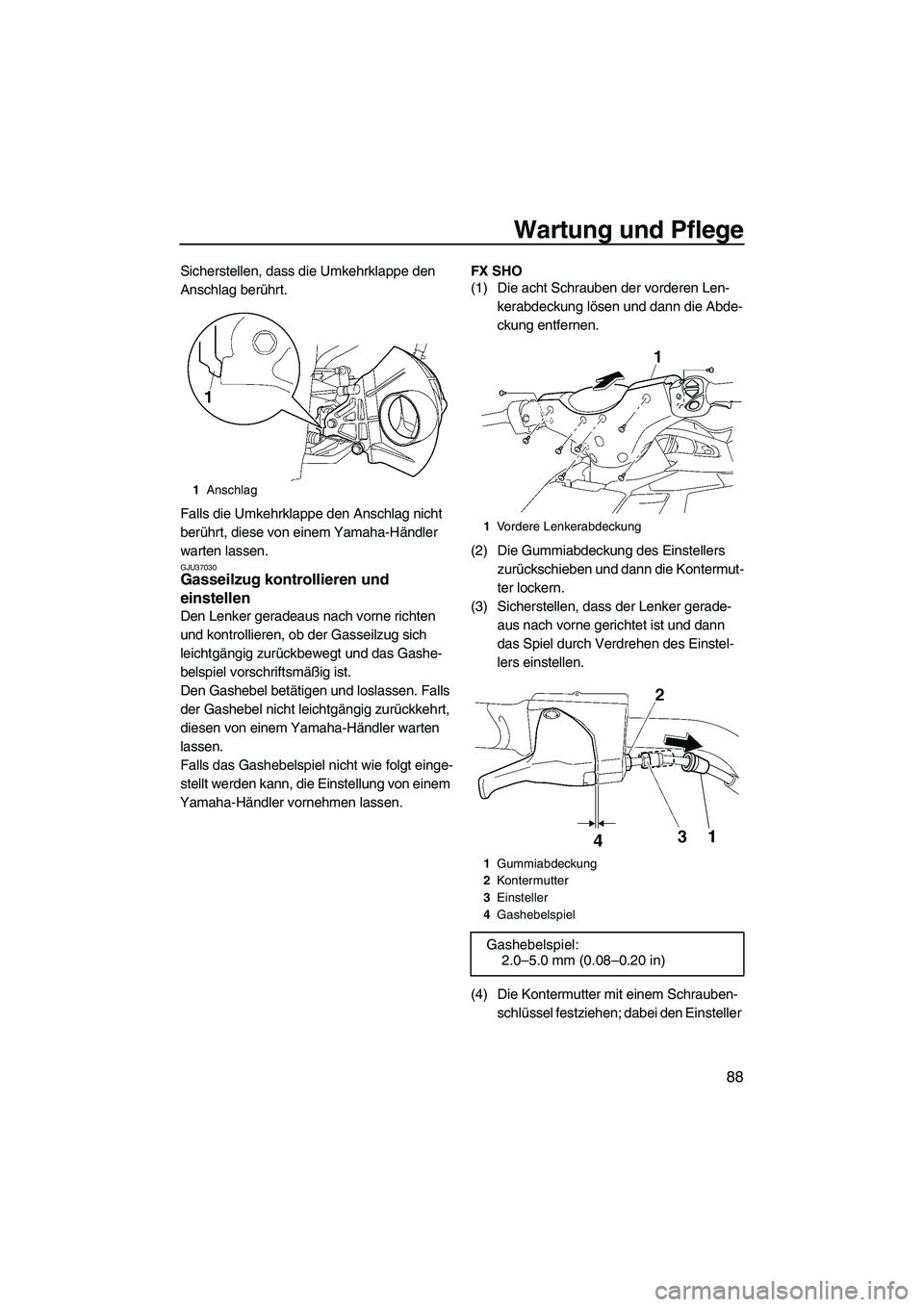

Wartung und Pflege
88
Sicherstellen, dass die Umkehrklappe den
Anschlag berührt.
Falls die Umkehrklappe den Anschlag nicht
berührt, diese von einem Yamaha-Händler
warten lassen.
GJU37030Gasseilzug kontrollieren und
einstellen
Den Lenker geradeaus nach vorne richten
und kontrollieren, ob der Gasseilzug sich
leichtgängig zurückbewegt und das Gashe-
belspiel vorschriftsmäßig ist.
Den Gashebel betätigen und loslassen. Falls
der Gashebel nicht leichtgängig zurückkehrt,
diesen von einem Yamaha-Händler warten
lassen.
Falls das Gashebelspiel nicht wie folgt einge-
stellt werden kann, die Einstellung von einem
Yamaha-Händler vornehmen lassen.FX SHO
(1) Die acht Schrauben der vorderen Len-
kerabdeckung lösen und dann die Abde-
ckung entfernen.
(2) Die Gummiabdeckung des Einstellers
zurückschieben und dann die Kontermut-
ter lockern.
(3) Sicherstellen, dass der Lenker gerade-
aus nach vorne gerichtet ist und dann
das Spiel durch Verdrehen des Einstel-
lers einstellen.
(4) Die Kontermutter mit einem Schrauben-
schlüssel festziehen; dabei den Einsteller
1Anschlag
1Vordere Lenkerabdeckung
1Gummiabdeckung
2Kontermutter
3Einsteller
4Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
UF1W71G0.book Page 88 Tuesday, July 1, 2008 11:53 AM

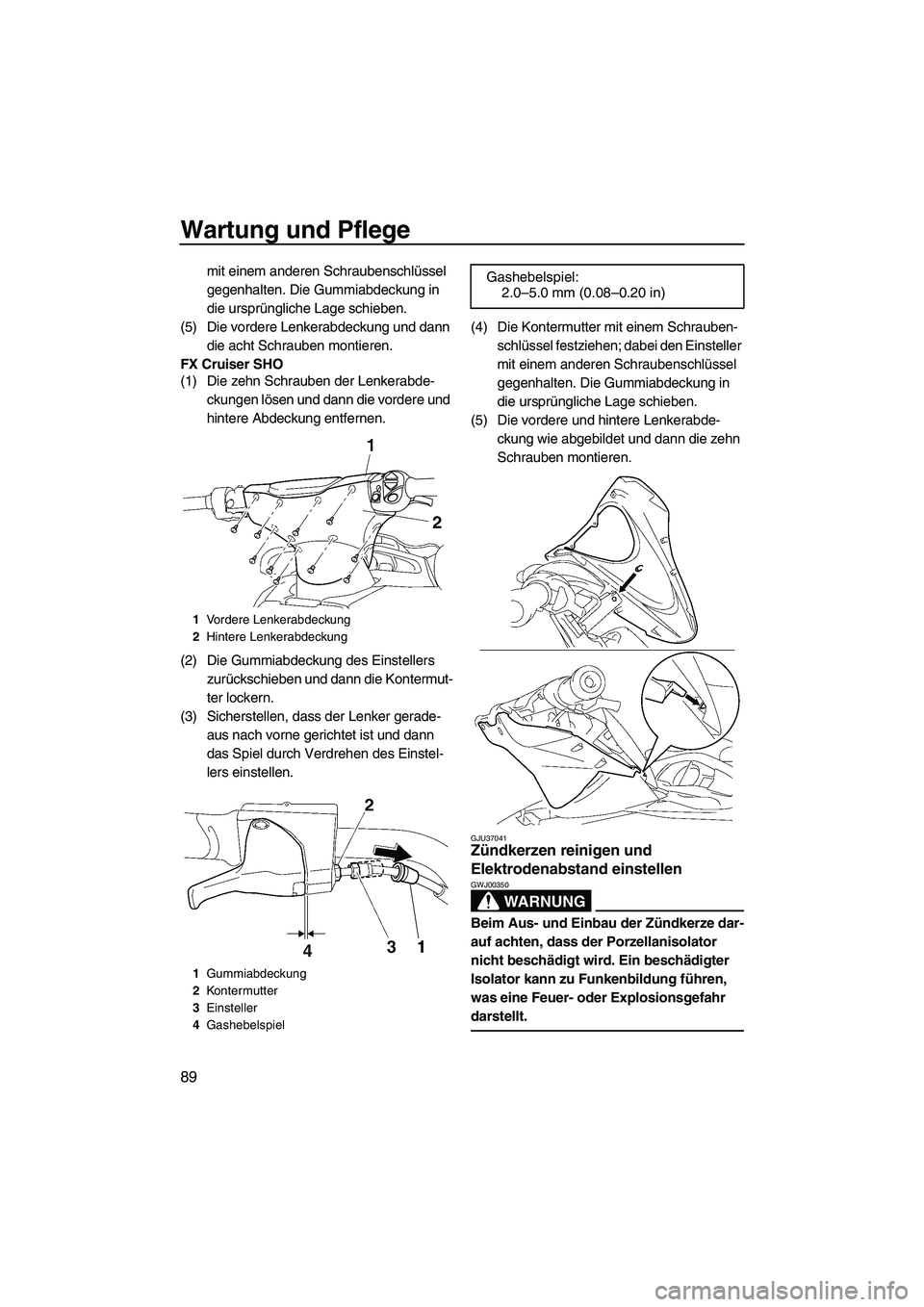

Wartung und Pflege
89
mit einem anderen Schraubenschlüssel
gegenhalten. Die Gummiabdeckung in
die ursprüngliche Lage schieben.
(5) Die vordere Lenkerabdeckung und dann
die acht Schrauben montieren.
FX Cruiser SHO
(1) Die zehn Schrauben der Lenkerabde-
ckungen lösen und dann die vordere und
hintere Abdeckung entfernen.
(2) Die Gummiabdeckung des Einstellers
zurückschieben und dann die Kontermut-
ter lockern.
(3) Sicherstellen, dass der Lenker gerade-
aus nach vorne gerichtet ist und dann
das Spiel durch Verdrehen des Einstel-
lers einstellen.(4) Die Kontermutter mit einem Schrauben-
schlüssel festziehen; dabei den Einsteller
mit einem anderen Schraubenschlüssel
gegenhalten. Die Gummiabdeckung in
die ursprüngliche Lage schieben.
(5) Die vordere und hintere Lenkerabde-
ckung wie abgebildet und dann die zehn
Schrauben montieren.
GJU37041Zündkerzen reinigen und
Elektrodenabstand einstellen
WARNUNG
GWJ00350
Beim Aus- und Einbau der Zündkerze dar-
auf achten, dass der Porzellanisolator
nicht beschädigt wird. Ein beschädigter
Isolator kann zu Funkenbildung führen,
was eine Feuer- oder Explosionsgefahr
darstellt.
1Vordere Lenkerabdeckung
2Hintere Lenkerabdeckung
1Gummiabdeckung
2Kontermutter
3Einsteller
4Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
UF1W71G0.book Page 89 Tuesday, July 1, 2008 11:53 AM

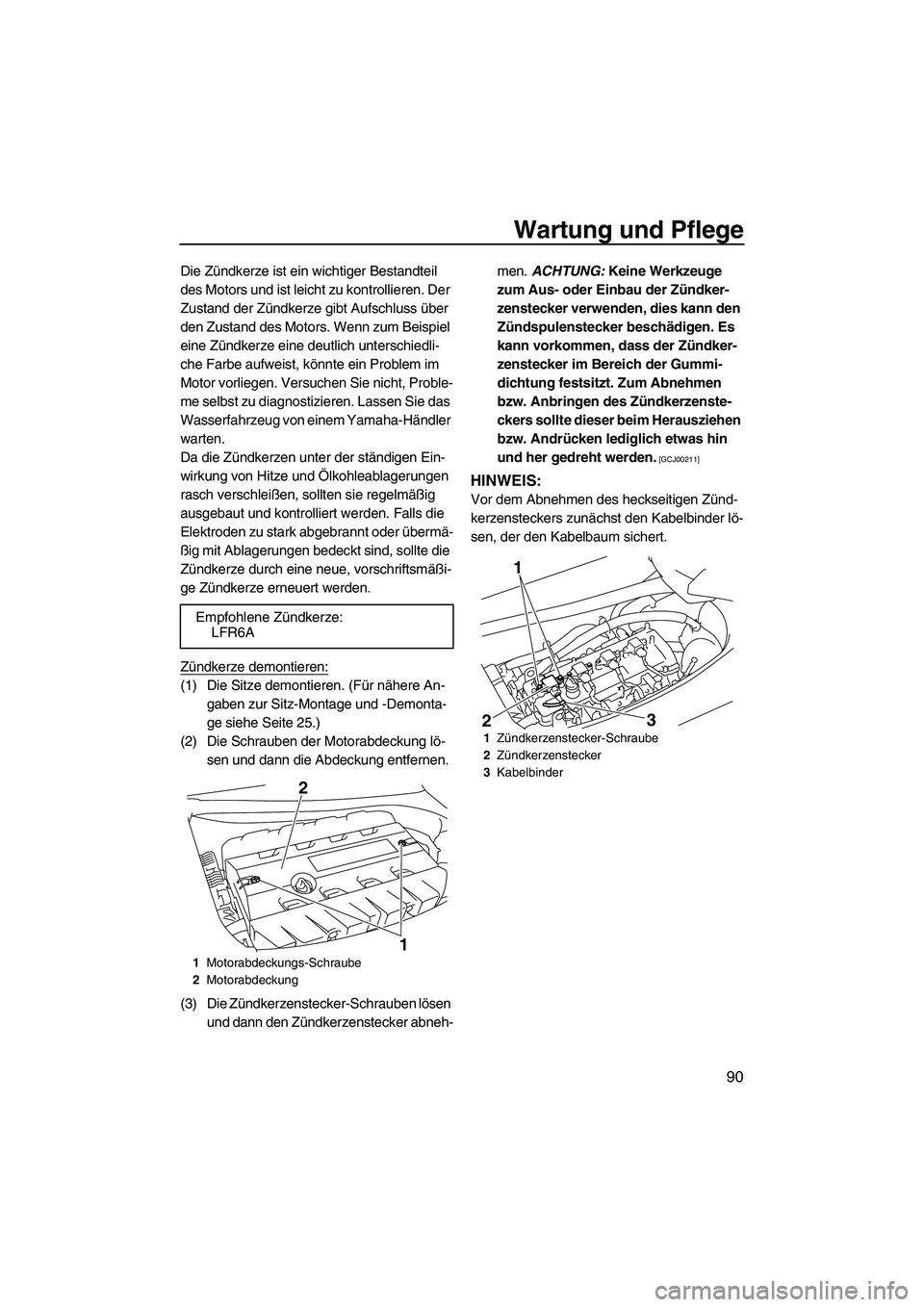

Wartung und Pflege
90
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu kontrollieren. Der
Zustand der Zündkerze gibt Aufschluss über
den Zustand des Motors. Wenn zum Beispiel
eine Zündkerze eine deutlich unterschiedli-
che Farbe aufweist, könnte ein Problem im
Motor vorliegen. Versuchen Sie nicht, Proble-
me selbst zu diagnostizieren. Lassen Sie das
Wasserfahrzeug von einem Yamaha-Händler
warten.
Da die Zündkerzen unter der ständigen Ein-
wirkung von Hitze und Ölkohleablagerungen
rasch verschleißen, sollten sie regelmäßig
ausgebaut und kontrolliert werden. Falls die
Elektroden zu stark abgebrannt oder übermä-
ßig mit Ablagerungen bedeckt sind, sollte die
Zündkerze durch eine neue, vorschriftsmäßi-
ge Zündkerze erneuert werden.
Zündkerze demontieren:
(1) Die Sitze demontieren. (Für nähere An-
gaben zur Sitz-Montage und -Demonta-
ge siehe Seite 25.)
(2) Die Schrauben der Motorabdeckung lö-
sen und dann die Abdeckung entfernen.
(3) Die Zündkerzenstecker-Schrauben lösen
und dann den Zündkerzenstecker abneh-men. ACHTUNG: Keine Werkzeuge
zum Aus- oder Einbau der Zündker-
zenstecker verwenden, dies kann den
Zündspulenstecker beschädigen. Es
kann vorkommen, dass der Zündker-
zenstecker im Bereich der Gummi-
dichtung festsitzt. Zum Abnehmen
bzw. Anbringen des Zündkerzenste-
ckers sollte dieser beim Herausziehen
bzw. Andrücken lediglich etwas hin
und her gedreht werden.
[GCJ00211]
HINWEIS:
Vor dem Abnehmen des heckseitigen Zünd-
kerzensteckers zunächst den Kabelbinder lö-
sen, der den Kabelbaum sichert.
Empfohlene Zündkerze:
LFR6A
1Motorabdeckungs-Schraube
2Motorabdeckung
1 2
1Zündkerzenstecker-Schraube
2Zündkerzenstecker
3Kabelbinder
1
2
3
UF1W71G0.book Page 90 Tuesday, July 1, 2008 11:53 AM

Wartung und Pflege
91

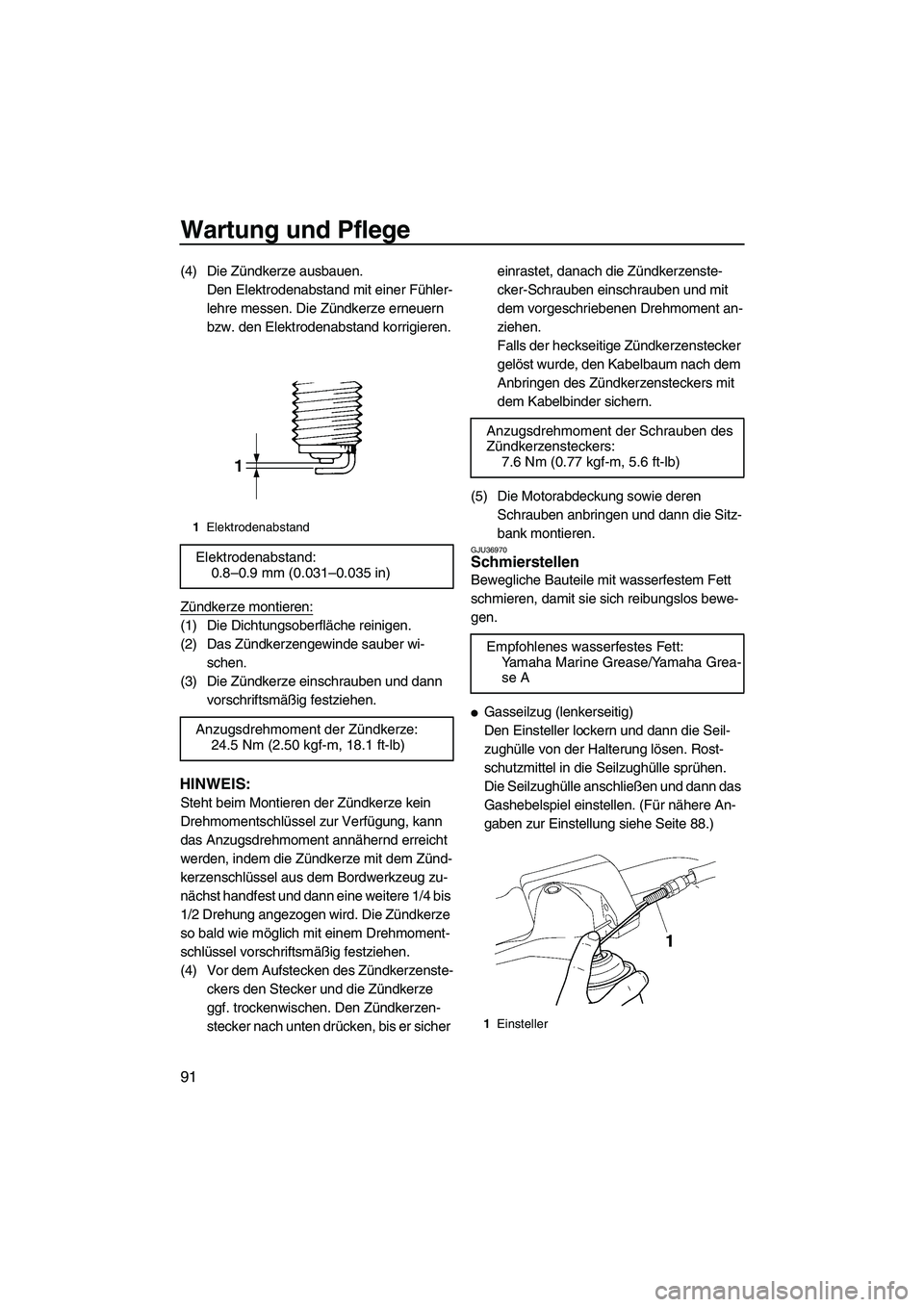

(4) Die Zündkerze ausbauen.
Den Elektrodenabstand mit einer Fühler-
lehre messen. Die Zündkerze erneuern
bzw. den Elektrodenabstand korrigieren.
Zündkerze montieren:
(1) Die Dichtungsoberfläche reinigen.
(2) Das Zündkerzengewinde sauber wi-
schen.
(3) Die Zündkerze einschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:
Steht beim Montieren der Zündkerze kein
Drehmomentschlüssel zur Verfügung, kann
das Anzugsdrehmoment annähernd erreicht
werden, indem die Zündkerze mit dem Zünd-
kerzenschlüssel aus dem Bordwerkzeug zu-
nächst handfest und dann eine weitere 1/4 bis
1/2 Drehung angezogen wird. Die Zündkerze
so bald wie möglich mit einem Drehmoment-
schlüssel vorschriftsmäßig festziehen.
(4) Vor dem Aufstecken des Zündkerzenste-
ckers den Stecker und die Zündkerze
ggf. trockenwischen. Den Zündkerzen-
stecker nach unten drücken, bis er sicher einrastet, danach die Zündkerzenste-
cker-Schrauben einschrauben und mit
dem vorgeschriebenen Drehmoment an-
ziehen.
Falls der heckseitige Zündkerzenstecker
gelöst wurde, den Kabelbaum nach dem
Anbringen des Zündkerzensteckers mit
dem Kabelbinder sichern.
(5) Die Motorabdeckung sowie deren
Schrauben anbringen und dann die Sitz-
bank montieren.

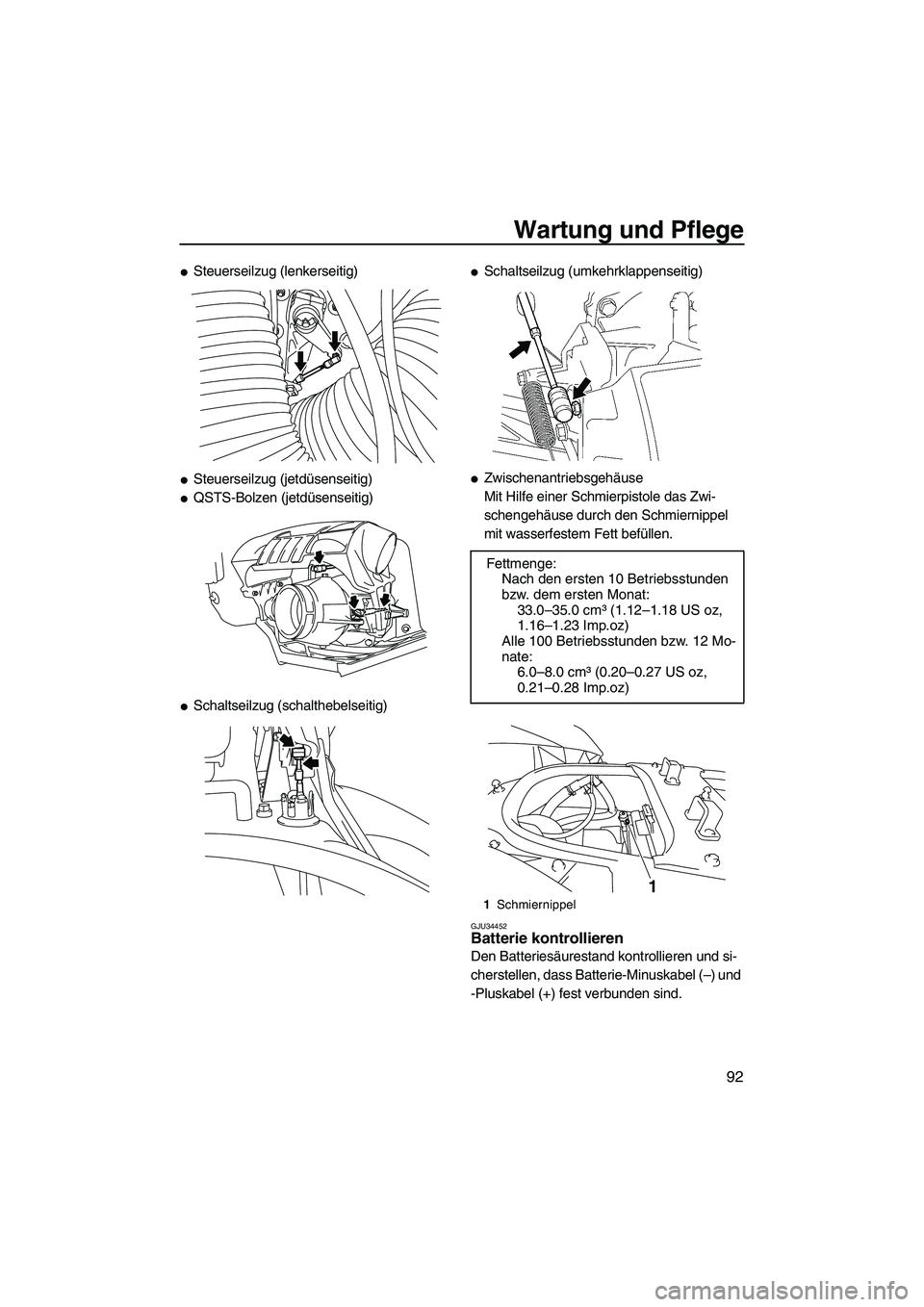

GJU36970Schmierstellen
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

Gasseilzug (lenkerseitig)
Den Einsteller lockern und dann die Seil-
zughülle von der Halterung lösen. Rost-
schutzmittel in die Seilzughülle sprühen.
Die Seilzughülle anschließen und dann das
Gashebelspiel einstellen. (Für nähere An-
gaben zur Einstellung siehe Seite 88.)
1Elektrodenabstand
Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsdrehmoment der Zündkerze:
24.5 Nm (2.50 kgf-m, 18.1 ft-lb)
Anzugsdrehmoment der Schrauben des
Zündkerzensteckers:
7.6 Nm (0.77 kgf-m, 5.6 ft-lb)
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Grea-
se A
1Einsteller
UF1W71G0.book Page 91 Tuesday, July 1, 2008 11:53 AM

Wartung und Pflege
92

Steuerseilzug (lenkerseitig)

Steuerseilzug (jetdüsenseitig)

QSTS-Bolzen (jetdüsenseitig)

Schaltseilzug (schalthebelseitig)

Schaltseilzug (umkehrklappenseitig)

Zwischenantriebsgehäuse
Mit Hilfe einer Schmierpistole das Zwi-
schengehäuse durch den Schmiernippel
mit wasserfestem Fett befüllen.
GJU34452Batterie kontrollieren
Den Batteriesäurestand kontrollieren und si-
cherstellen, dass Batterie-Minuskabel (–) und
-Pluskabel (+) fest verbunden sind.
Fettmenge:
Nach den ersten 10 Betriebsstunden
bzw. dem ersten Monat:
33.0–35.0 cm³ (1.12–1.18 US oz,
1.16–1.23 Imp.oz)
Alle 100 Betriebsstunden bzw. 12 Mo-
nate:
6.0–8.0 cm³ (0.20–0.27 US oz,
0.21–0.28 Imp.oz)
1Schmiernippel
1
UF1W71G0.book Page 92 Tuesday, July 1, 2008 11:53 AM

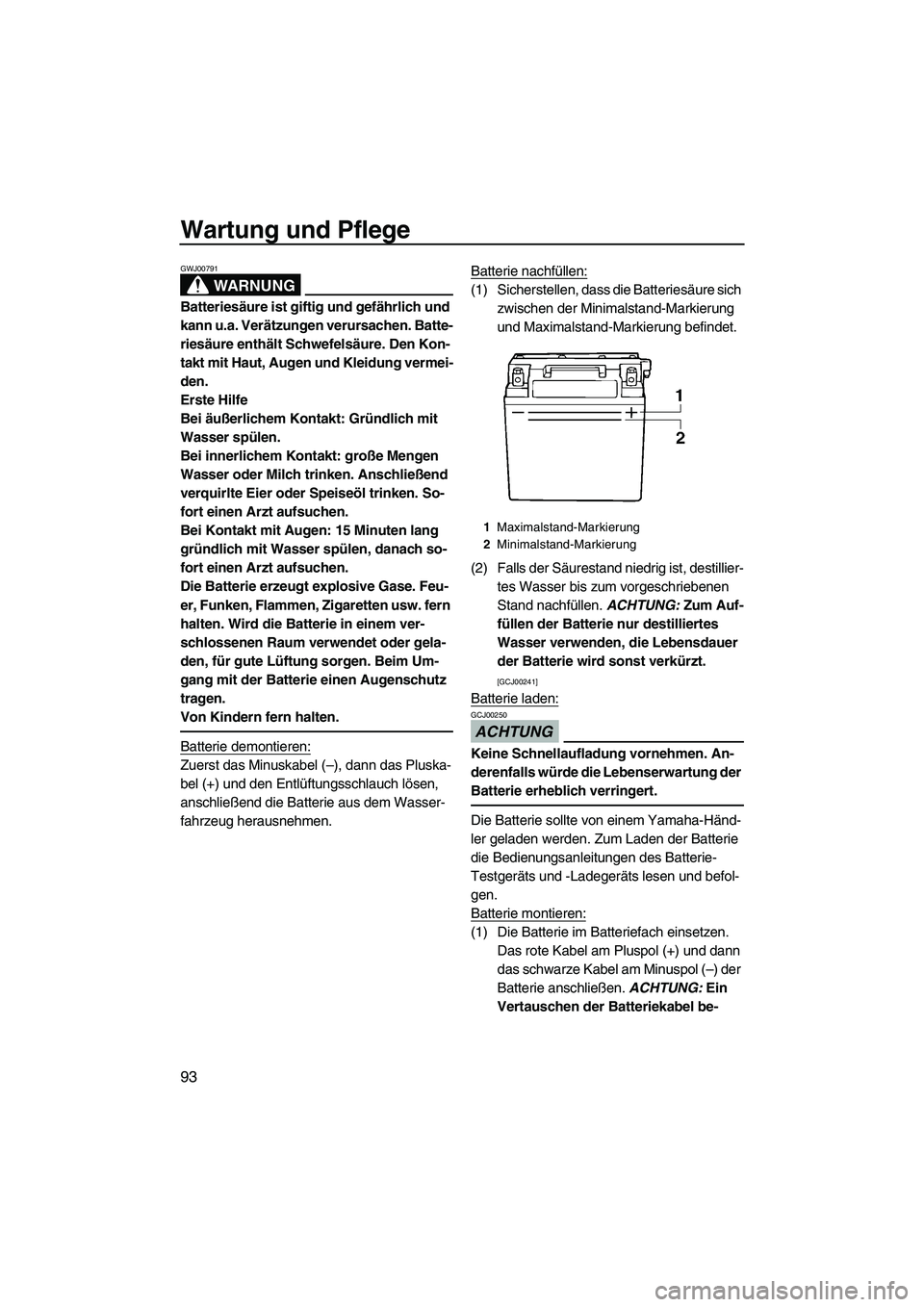

Wartung und Pflege
93
WARNUNG
GWJ00791
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Batte-
riesäure enthält Schwefelsäure. Den Kon-
takt mit Haut, Augen und Kleidung vermei-
den.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
Zuerst das Minuskabel (–), dann das Pluska-
bel (+) und den Entlüftungsschlauch lösen,
anschließend die Batterie aus dem Wasser-
fahrzeug herausnehmen.Batterie nachfüllen:
(1) Sicherstellen, dass die Batteriesäure sich
zwischen der Minimalstand-Markierung
und Maximalstand-Markierung befindet.
(2) Falls der Säurestand niedrig ist, destillier-
tes Wasser bis zum vorgeschriebenen
Stand nachfüllen. ACHTUNG: Zum Auf-
füllen der Batterie nur destilliertes
Wasser verwenden, die Lebensdauer
der Batterie wird sonst verkürzt.

[GCJ00241]
Batterie laden:
ACHTUNG
GCJ00250
Keine Schnellaufladung vornehmen. An-
derenfalls würde die Lebenserwartung der
Batterie erheblich verringert.
Die Batterie sollte von einem Yamaha-Händ-
ler geladen werden. Zum Laden der Batterie
die Bedienungsanleitungen des Batterie-
Testgeräts und -Ladegeräts lesen und befol-
gen.
Batterie montieren:
(1) Die Batterie im Batteriefach einsetzen.
Das rote Kabel am Pluspol (+) und dann
das schwarze Kabel am Minuspol (–) der
Batterie anschließen. ACHTUNG: Ein
Vertauschen der Batteriekabel be-
1Maximalstand-Markierung
2Minimalstand-Markierung
UF1W71G0.book Page 93 Tuesday, July 1, 2008 11:53 AM
