sensor YAMAHA FX SVHO 2014 Manual de utilização (in Portuguese)

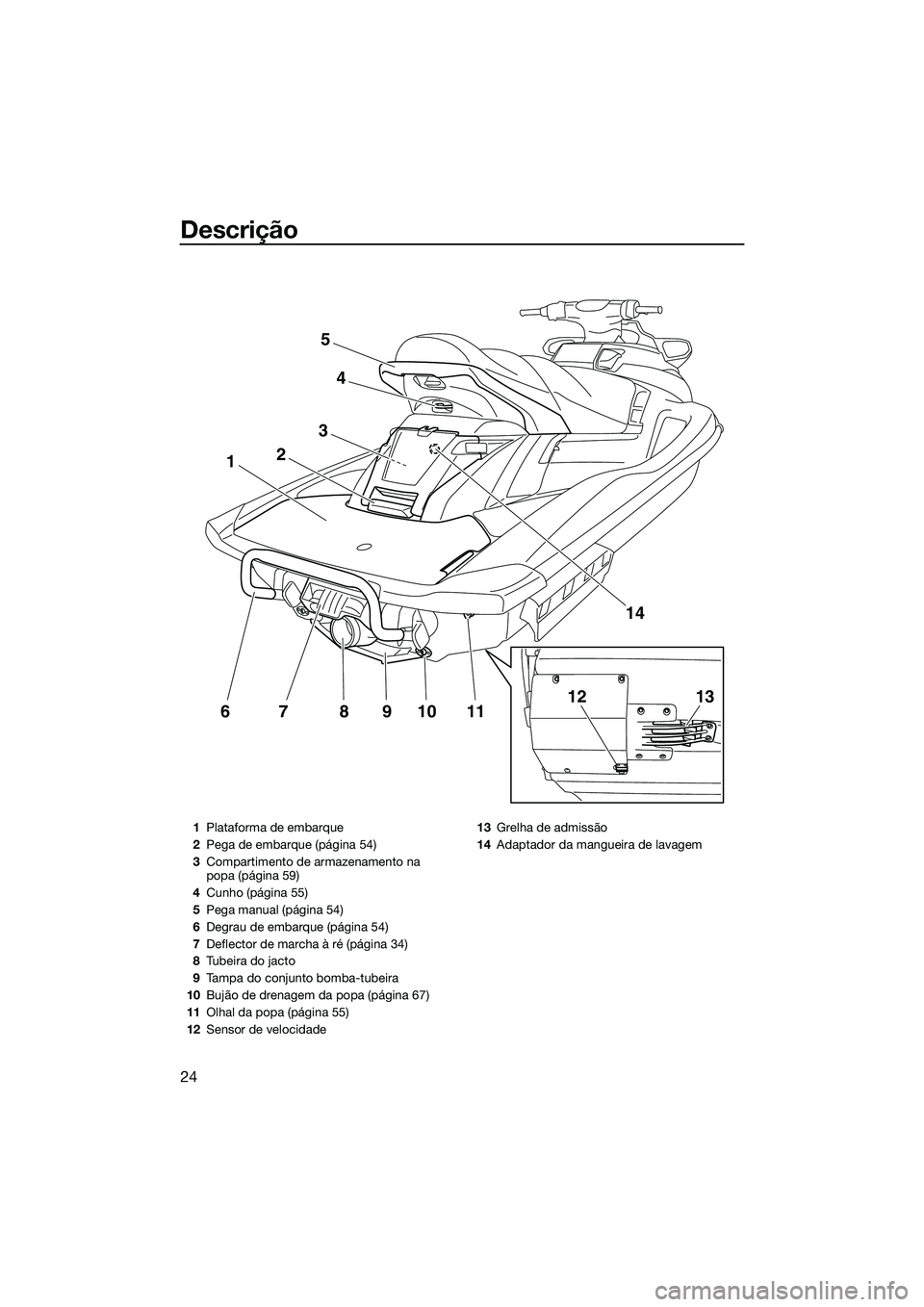

Descrição
24
11109876
1
3
2
4
5
14
1312
1Plataforma de embarque
2 Pega de embarque (página 54)
3 Compartimento de armazenamento na
popa (página 59)
4 Cunho (página 55)
5 Pega manual (página 54)
6 Degrau de embarque (página 54)
7 Deflector de marcha à ré (página 34)
8 Tubeira do jacto
9 Tampa do conjunto bomba-tubeira
10 Bujão de drenagem da popa (página 67)
11 Olhal da popa (página 55)
12 Sensor de velocidade 13
Grelha de admissão
14 Adaptador da mangueira de lavagem
UF3J70P0.book Page 24 Wednesd ay, October 9, 2013 8:42 AM

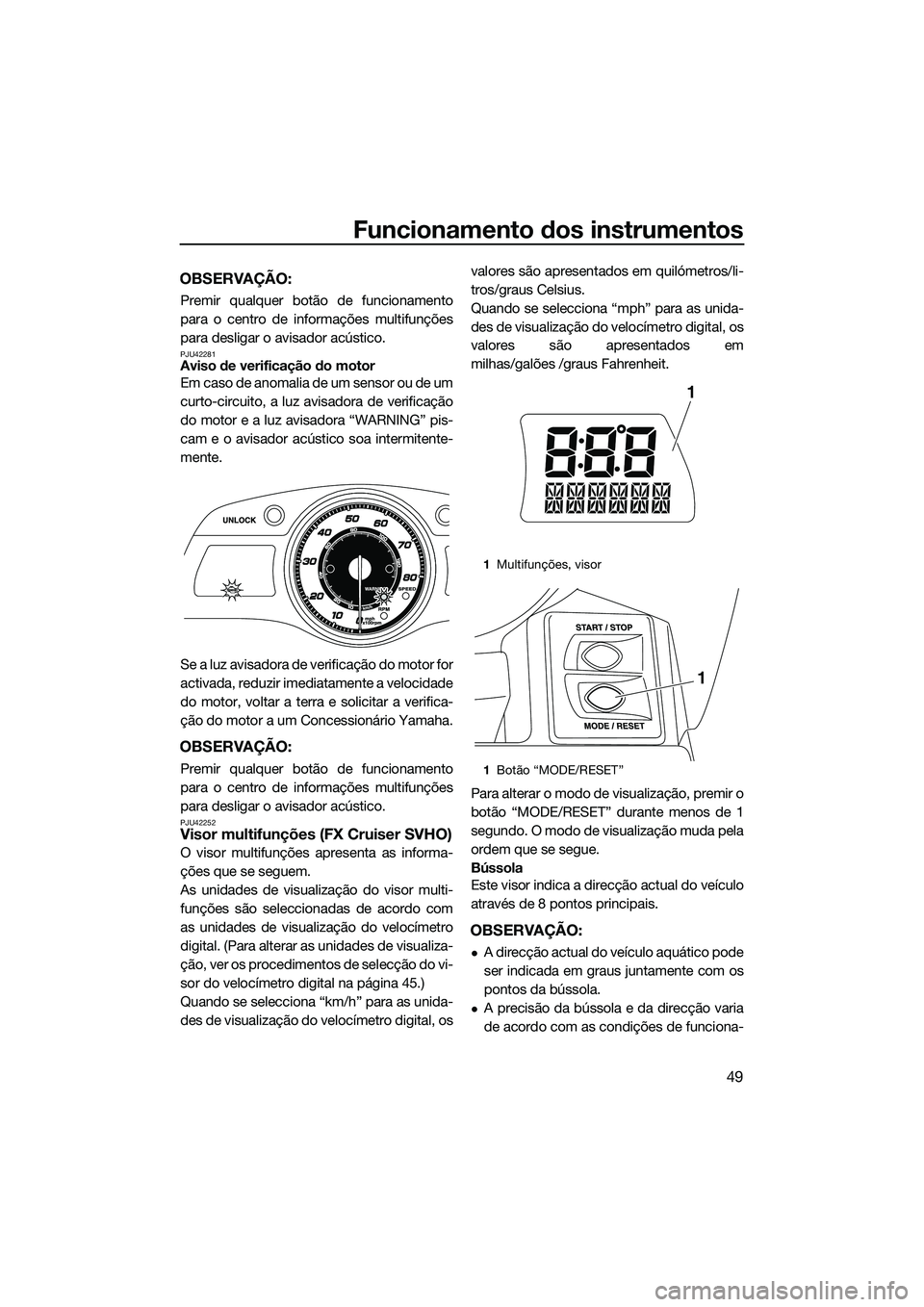

Funcionamento dos instrumentos
49
OBSERVAÇÃO:
Premir qualquer botão de funcionamento
para o centro de informações multifunções
para desligar o avisador acústico.
PJU42281Aviso de verificação do motor
Em caso de anomalia de um sensor ou de um
curto-circuito, a luz avisadora de verificação
do motor e a luz avisadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verifica-
ção do motor a um Concessionário Yamaha.
OBSERVAÇÃO:
Premir qualquer botão de funcionamento
para o centro de informações multifunções
para desligar o avisador acústico.
PJU42252Visor multifunções (FX Cruiser SVHO)
O visor multifunções apresenta as informa-
ções que se seguem.
As unidades de visualização do visor multi-
funções são seleccionadas de acordo com
as unidades de visualização do velocímetro
digital. (Para alterar as unidades de visualiza-
ção, ver os procedimentos de selecção do vi-
sor do velocímetro digital na página 45.)
Quando se selecciona “km/h” para as unida-
des de visualização do velocímetro digital, osvalores são apresentados em quilómetros/li-
tros/graus Celsius.
Quando se selecciona “mph” para as unida-
des de visualização do velocímetro digital, os
valores são apresentados em
milhas/galões /graus Fahrenheit.
Para alterar o modo de visualização, premir o
botão “MODE/RESET” durante menos de 1
segundo. O modo de visualização muda pela
ordem que se segue.
Bússola
Este visor indica a direcção actual do veículo
através de 8 pontos principais.
OBSERVAÇÃO:
A direcção actual do veículo aquático pode
ser indicada em graus juntamente com os
pontos da bússola.
A precisão da bússola e da direcção varia
de acordo com as condições de funciona-
1
Multifunções, visor
1 Botão “MODE/RESET”
1
1
UF3J70P0.book Page 49 Wednesd ay, October 9, 2013 8:42 AM

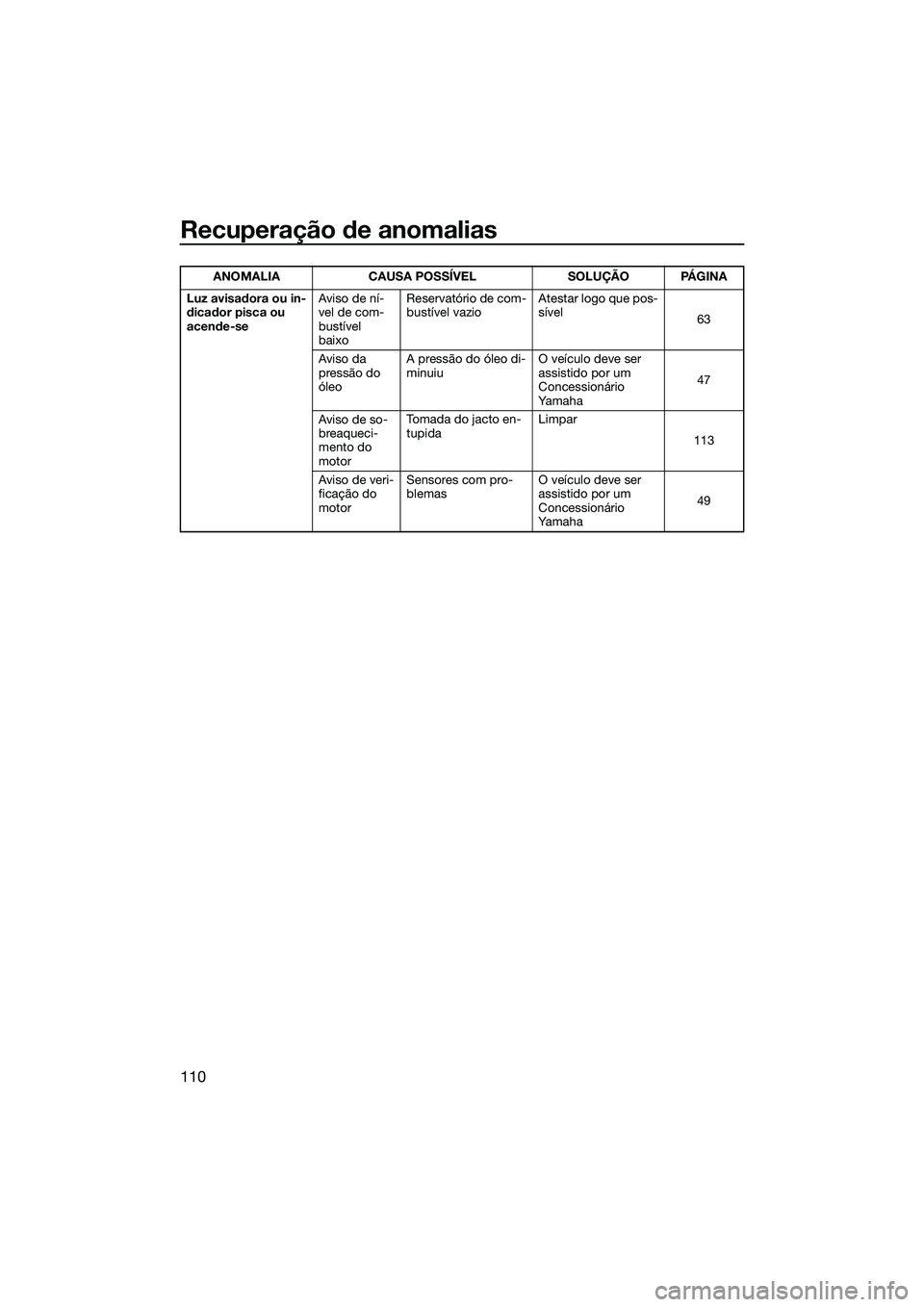

Recuperação de anomalias
110
Luz avisadora ou in-
dicador pisca ou
acende-seAviso de ní-
vel de com-
bustível
baixoReservatório de com-
bustível vazio
Atestar logo que pos-
sível
63
Aviso da
pressão do
óleo A pressão do óleo di-
minuiu
O veículo deve ser
assistido por um
Concessionário
Ya m a h a 47
Aviso de so-
breaqueci-
mento do
motor Tomada do jacto en-
tupida
Limpar
113
Aviso de veri-
ficação do
motor Sensores com pro-
blemas
O veículo deve ser
assistido por um
Concessionário
Ya m a h a 49
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3J70P0.book Page 110 Wednesd
ay, October 9, 2013 8:42 AM
