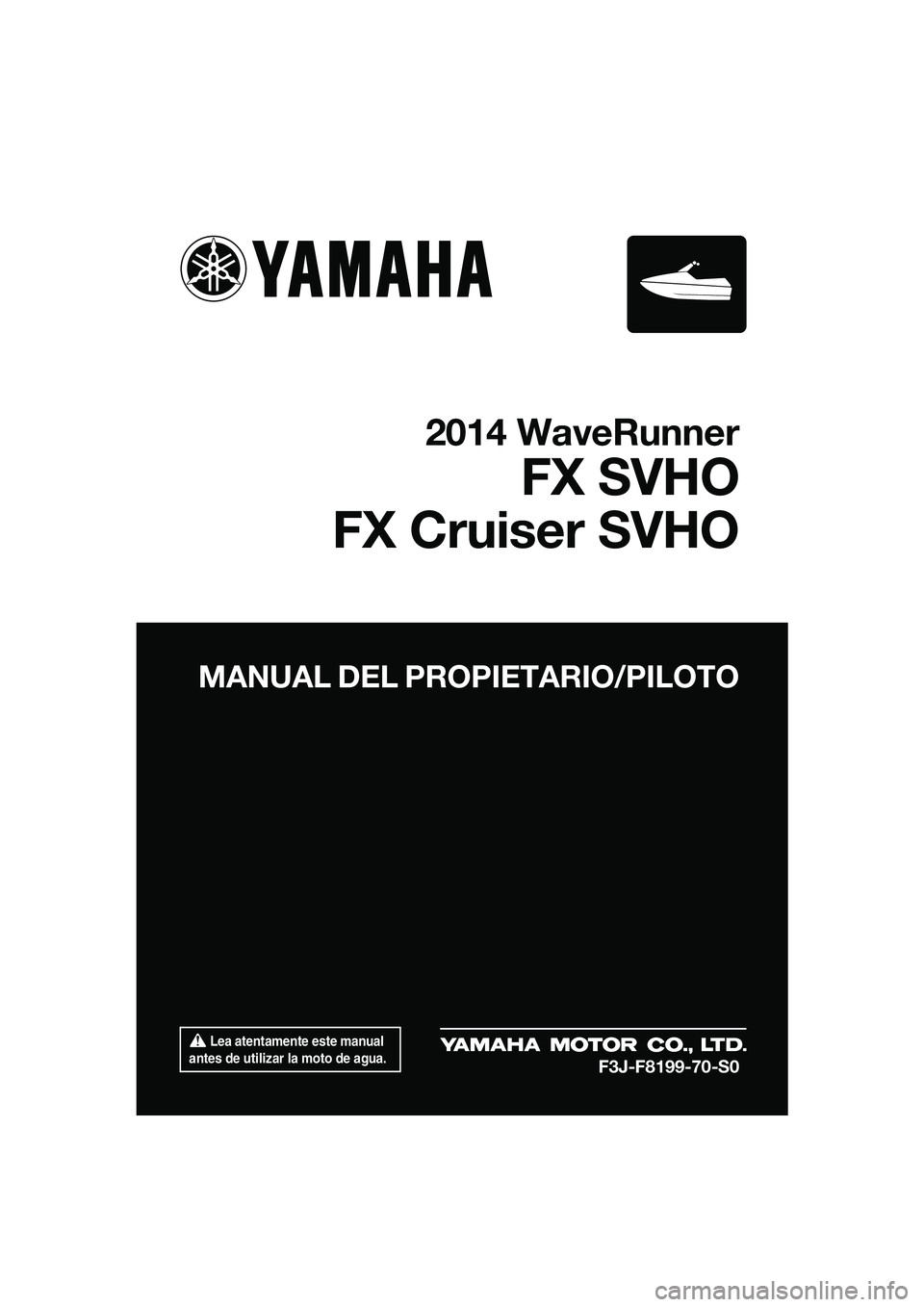

YAMAHA FX SVHO 2014 Manuale de Empleo (in Spanish)

Lea atentamente este manual
antes de utilizar la moto de agua.
MANUAL DEL PROPIETARIO/PILOTO
2014 WaveRunner
FX SVHO
FX Cruiser SVHO
F3J-F8199-70-S0
UF3J70S0.book Page 1 Monda y, October 7, 2013 2:44 PM

Lea atentamente este manual antes de utilizar la moto de agua. Este manual
debe permanecer con la WaveRunner si esta se vende.
UF3J70S0.book Page 1 Monday, October 7, 2013 2:44 PM

Información importante acerca de este manual
SJU42730

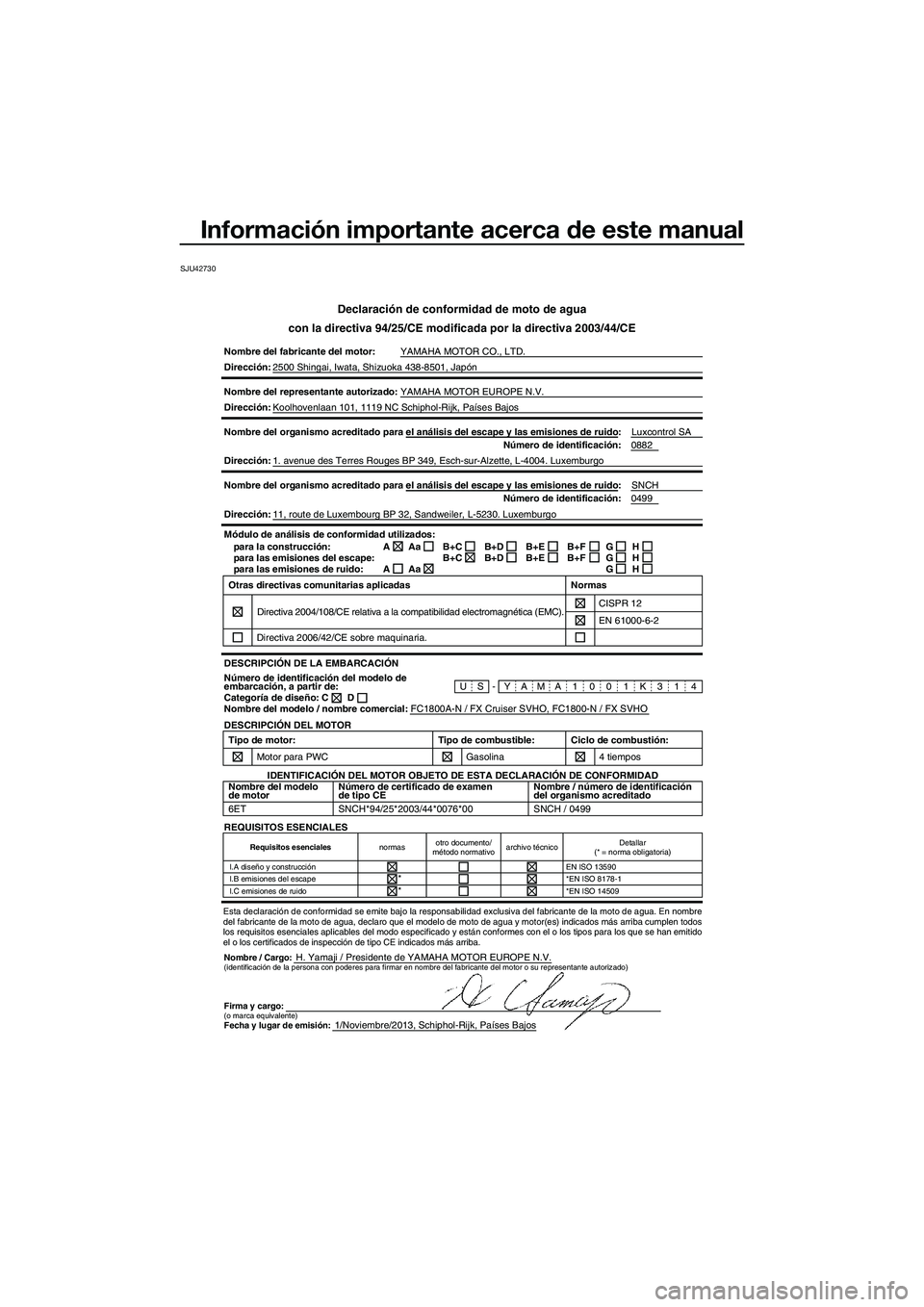

Declaración de conformidad de moto de agua
con la directiva 94/25/CE modificada por la directiva 2003/44/CE
Nombre del fabricante del motor: YAMAHA MOTOR CO., LTD.
Nombre / Cargo:H. Yamaji / Presidente de YAMAHA MOTOR EUROPE N.V.
Dirección:
2500 Shingai, Iwata, Shizuoka 438-8501, Japón
Nombre del representante autorizado: YAMAHA MOTOR EUROPE N.V.
Dirección: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Bajos
Nombre del organismo acreditado para el análisis del escape y las emi\
siones de ruido: Luxcontrol SA
Dirección: 1. avenue des Terres Rouges BP 349, Esch-sur-Alzette, L-4004. Luxemburgo\
Nombre del organismo acreditado para el análisis del escape y las emi\
siones de ruido: SNCH
FC1800A-N / FX Cruiser SVHO, FC1800-N / FX SVHO
0882
0499
Dirección: 11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxemburgo
US-YAMA1 0 0 1K3 1 4
Módulo de análisis de conformidad utilizados:
para la construcción:
para las emisiones del escape:
para las emisiones de ruido:
DESCRIPCIÓN DE LA EMBARCACIÓN
DESCRIPCIÓN DEL MOTOR A
A
Número de identificación del modelo de
embarcación, a partir de:
Nombre del modelo / nombre comercial: C
Categoría de diseño: Otras directivas comunitarias aplicadas
Directiva 2004/108/CE relativa a la compatibilidad electromagnética (\
EMC). CISPR 12
Directiva 2006/42/CE sobre maquinaria. Normas
EN 61000-6-2
D
Aa
AaB+C
B+CB+D
B+D B+E
B+EB+F
B+FG
G
GH
H
H
Tipo de motor:
Motor para PWC Ciclo de combustión:
4 tiempos
Tipo de combustible:
Gasolina
REQUISITOS ESENCIALES
IDENTIFICACIÓN DEL MOTOR OBJETO DE ESTA DECLARACIÓN DE CONFORMIDAD\
Nombre del modelo
de motor
6ET
Nombre / número de identificación
del organismo acreditado
SNCH / 0499
Número de certificado de examen
de tipo CE
SNCH*94/25*2003/44*0076*00
(identificación de la persona con poderes para firmar en nombre del \
fabricante del motor o su representante autorizado)
Firma y cargo:(o marca equivalente)Fecha y lugar de emisión:1/Noviembre/2013, Schiphol-Rijk, Países Bajos
Requisitos esenciales normasotro documento/
método normativo archivo técnico Detallar
(* = norma obligatoria)
I.A diseño y construcción EN ISO 13590
I.B emisiones del escape *EN ISO 8178-1
I.C emisiones de ruido *EN ISO 14509
*
*
Esta declaración de conformidad se emite bajo la responsabilidad excl\
usiva del fabricante de la moto de agua. En nombre
del fabricante de la moto de agua, declaro que el modelo de moto de agua\
y motor(es) indicados más arriba cumplen todos
los requisitos esenciales aplicables del modo especificado y están co\
nformes con el o los tipos para los que se han emitido
el o los certificados de inspección de tipo CE indicados más arrib\
a.
Número de identificación:
Número de identificación:
UF3J70S0.book Page 1 Monday, October 7, 2013 2:44 PM

Información importante acerca de este manual
SJU30193

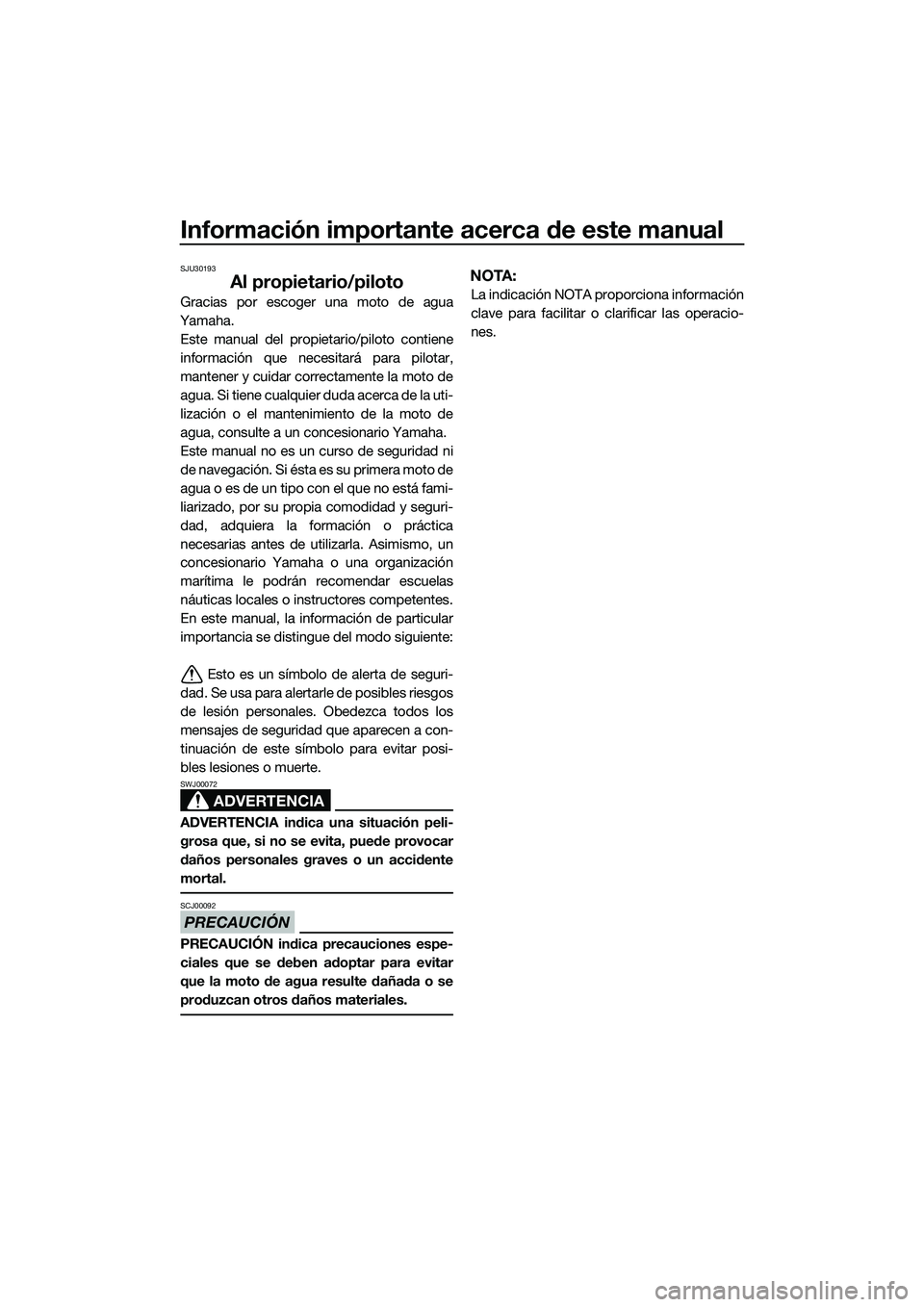

Al propietario/piloto
Gracias por escoger una moto de agua
Yamaha. Este manual del propietario/piloto contiene
información que necesitará para pilotar,
mantener y cuidar correctamente la moto de
agua. Si tiene cualquier duda acerca de la uti-
lización o el mantenimiento de la moto de
agua, consulte a un concesionario Yamaha.
Este manual no es un curso de seguridad ni
de navegación. Si ésta es su primera moto de
agua o es de un tipo con el que no está fami-
liarizado, por su propia comodidad y seguri-
dad, adquiera la formación o práctica
necesarias antes de utilizarla. Asimismo, un
concesionario Yamaha o una organización
marítima le podrán recomendar escuelas
náuticas locales o instructores competentes.
En este manual, la información de particular
importancia se distingue del modo siguiente:
Esto es un símbolo de alerta de seguri-
dad. Se usa para alertarle de posibles riesgos
de lesión personales. Obedezca todos los
mensajes de seguridad que aparecen a con-
tinuación de este símbolo para evitar posi-
bles lesiones o muerte.
ADVERTENCIA
SWJ00072
ADVERTENCIA indica una situación peli- grosa que, si no se evita, puede provocar
daños personales graves o un accidente
mortal.
PRECAUCIÓN
SCJ00092
PRECAUCIÓN indica precauciones espe-
ciales que se deben adoptar para evitar
que la moto de agua resulte dañada o se
produzcan otros daños materiales.
NOTA:
La indicación NOTA proporciona información
clave para facilitar o clarificar las operacio-
nes.
UF3J70S0.book Page 2 Tuesday, October 29, 2013 10:32 AM

Información importante acerca de este manual
SJU40411

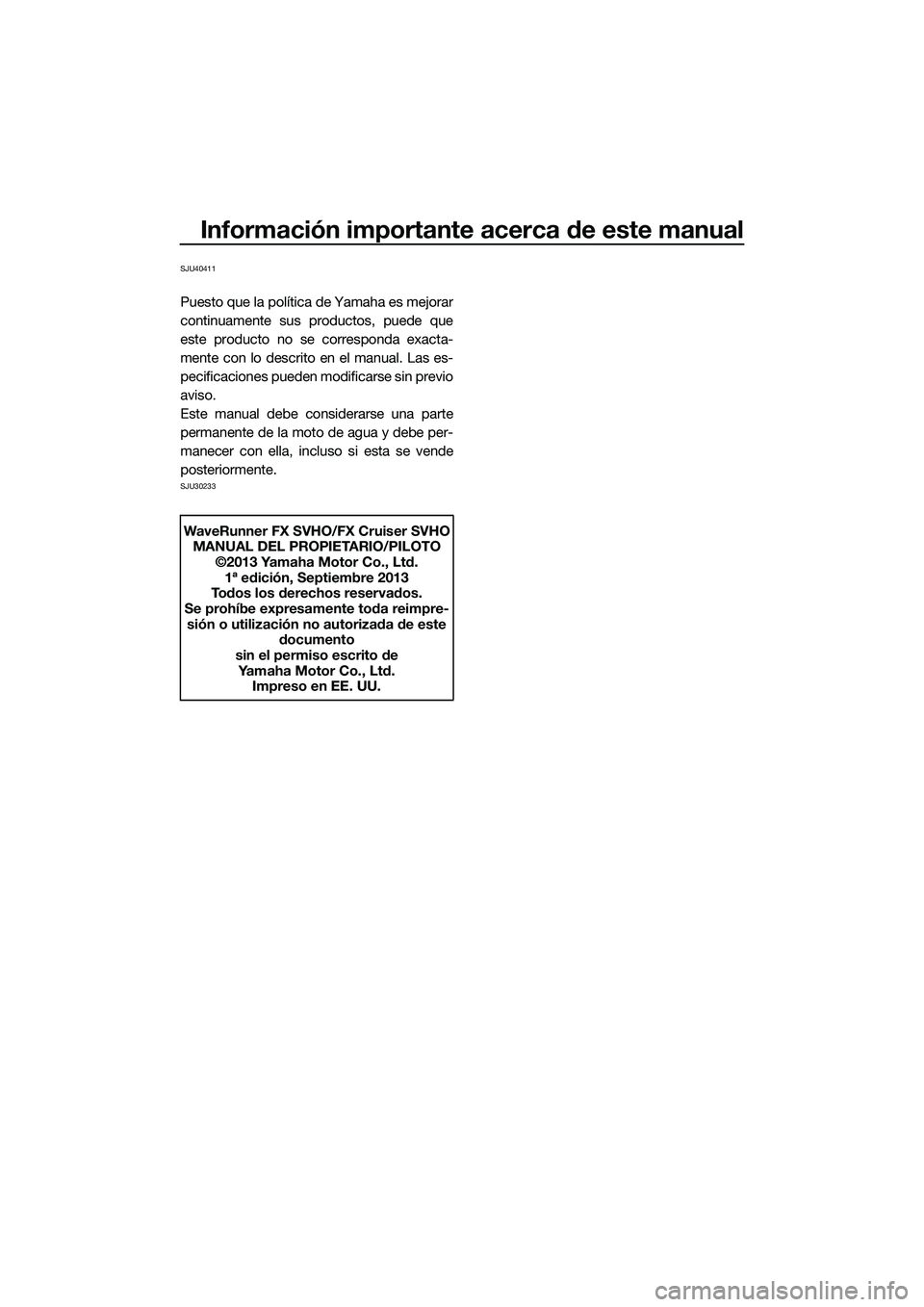

Puesto que la política de Yamaha es mejorar
continuamente sus productos, puede que
este producto no se corresponda exacta-
mente con lo descrito en el manual. Las es-
pecificaciones pueden modificarse sin previo
aviso.
Este manual debe considerarse una parte
permanente de la moto de agua y debe per-
manecer con ella, incluso si esta se vende
posteriormente.
SJU30233
WaveRunner FX SVHO/FX Cruiser SVHOMANUAL DEL PROPIETARIO/PILOTO ©2013 Yamaha Motor Co., Ltd.
1ª edición, Septiembre 2013
Todos los derechos reservados.
Se prohíbe expresamente toda reimpre-
sión o utilización no autorizada de este documento
sin el permiso escrito de
Yamaha Motor Co., Ltd. Impreso en EE. UU.
UF3J70S0.book Page 3 Monda y, October 7, 2013 2:44 PM

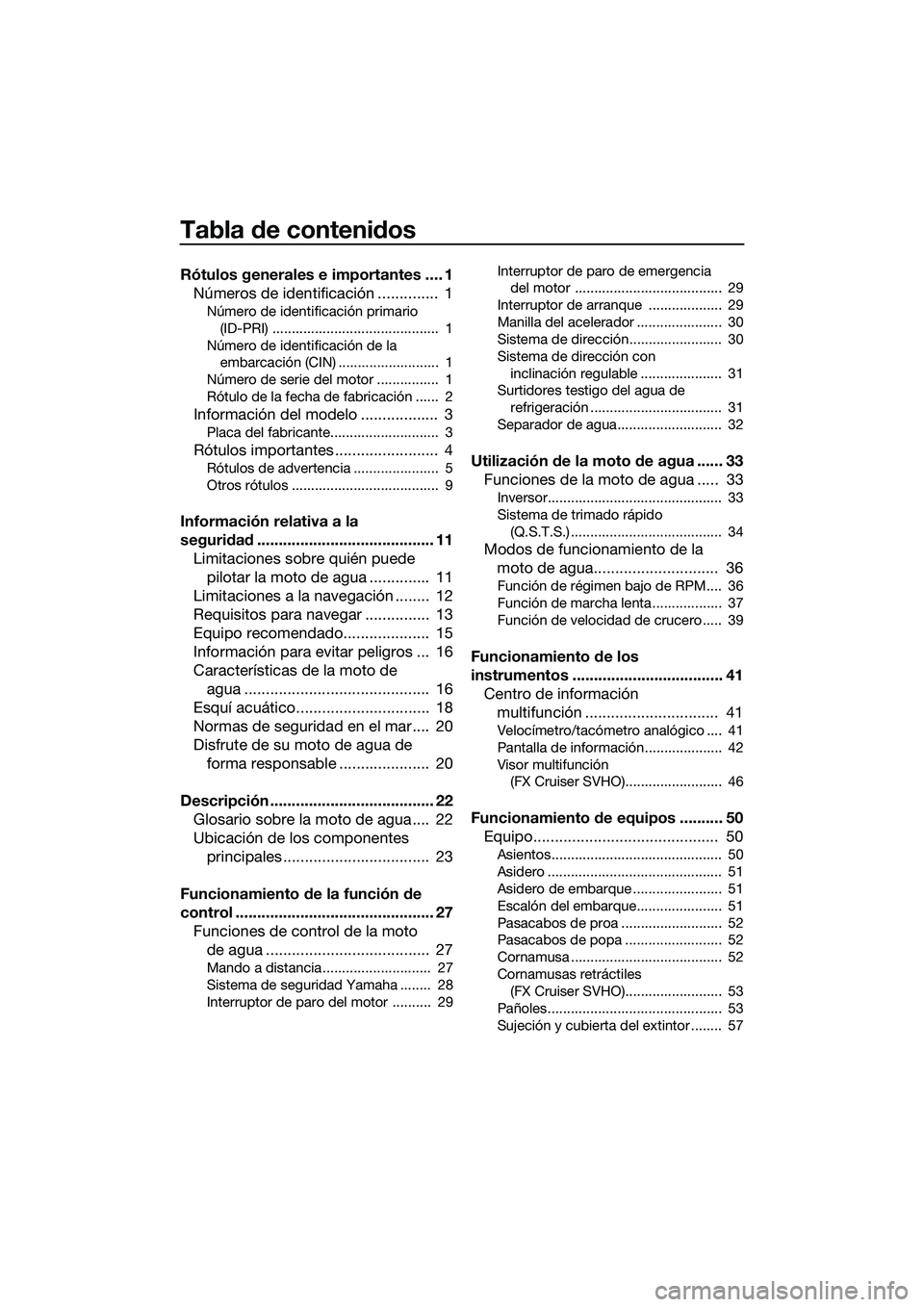

Tabla de contenidos
Rótulos generales e importantes .... 1Números de identificación .............. 1
Número de identificación primario
(ID-PRI) ........................................... 1
Número de identificación de la embarcación (CIN) .......................... 1
Número de serie del motor ................ 1
Rótulo de la fecha de fabricación ...... 2
Información del modelo .................. 3
Placa del fabricante............................ 3
Rótulos importantes ........................ 4
Rótulos de advertencia ...................... 5
Otros rótulos ...................................... 9
Información relativa a la
seguridad ......................................... 11 Limitaciones sobre quién puede pilotar la moto de agua .............. 11
Limitaciones a la navegación ........ 12
Requisitos para navegar ............... 13
Equipo recomendado.................... 15
Información para evitar peligros ... 16
Características de la moto de agua ........................................... 16
Esquí acuático............................... 18
Normas de seguridad en el mar .... 20
Disfrute de su moto de agua de forma responsable ..................... 20
Descripción ...................................... 22 Glosario sobre la moto de agua .... 22
Ubicación de los componentes principales .................................. 23
Funcionamiento de la función de
control .............................................. 27 Funciones de control de la moto de agua ...................................... 27
Mando a distancia............................ 27
Sistema de seguridad Yamaha ........ 28
Interruptor de paro del motor .......... 29 Interruptor de paro de emergencia
del motor ...................................... 29
Interruptor de arranque ................... 29
Manilla del acelerador ...................... 30
Sistema de dirección........................ 30
Sistema de dirección con inclinación regulable ..................... 31
Surtidores testigo del agua de
refrigeración .................................. 31
Separador de agua........................... 32
Utilización de la moto de agua ...... 33 Funciones de la moto de agua ..... 33
Inversor............................................. 33
Sistema de trimado rápido
(Q.S.T.S.) ....................................... 34
Modos de funcionamiento de la moto de agua............................. 36
Función de régimen bajo de RPM.... 36
Función de marcha lenta.................. 37
Función de velocidad de crucero..... 39
Funcionamiento de los
instrumentos ................................... 41Centro de información multifunción ............................... 41
Velocímetro/tacómetro analógico .... 41
Pantalla de información.................... 42
Visor multifunción
(FX Cruiser SVHO)......................... 46
Funcionamiento de equipos .......... 50Equipo........................................... 50
Asientos............................................ 50
Asidero ............................................. 51
Asidero de embarque ....................... 51
Escalón del embarque...................... 51
Pasacabos de proa .......................... 52
Pasacabos de popa ......................... 52
Cornamusa ....................................... 52
Cornamusas retráctiles
(FX Cruiser SVHO)......................... 53
Pañoles............................................. 53
Sujeción y cubierta del extintor ........ 57
UF3J70S0.book Page 1 Monda y, October 7, 2013 2:44 PM

Tabla de contenidos
Requisitos de utilización y

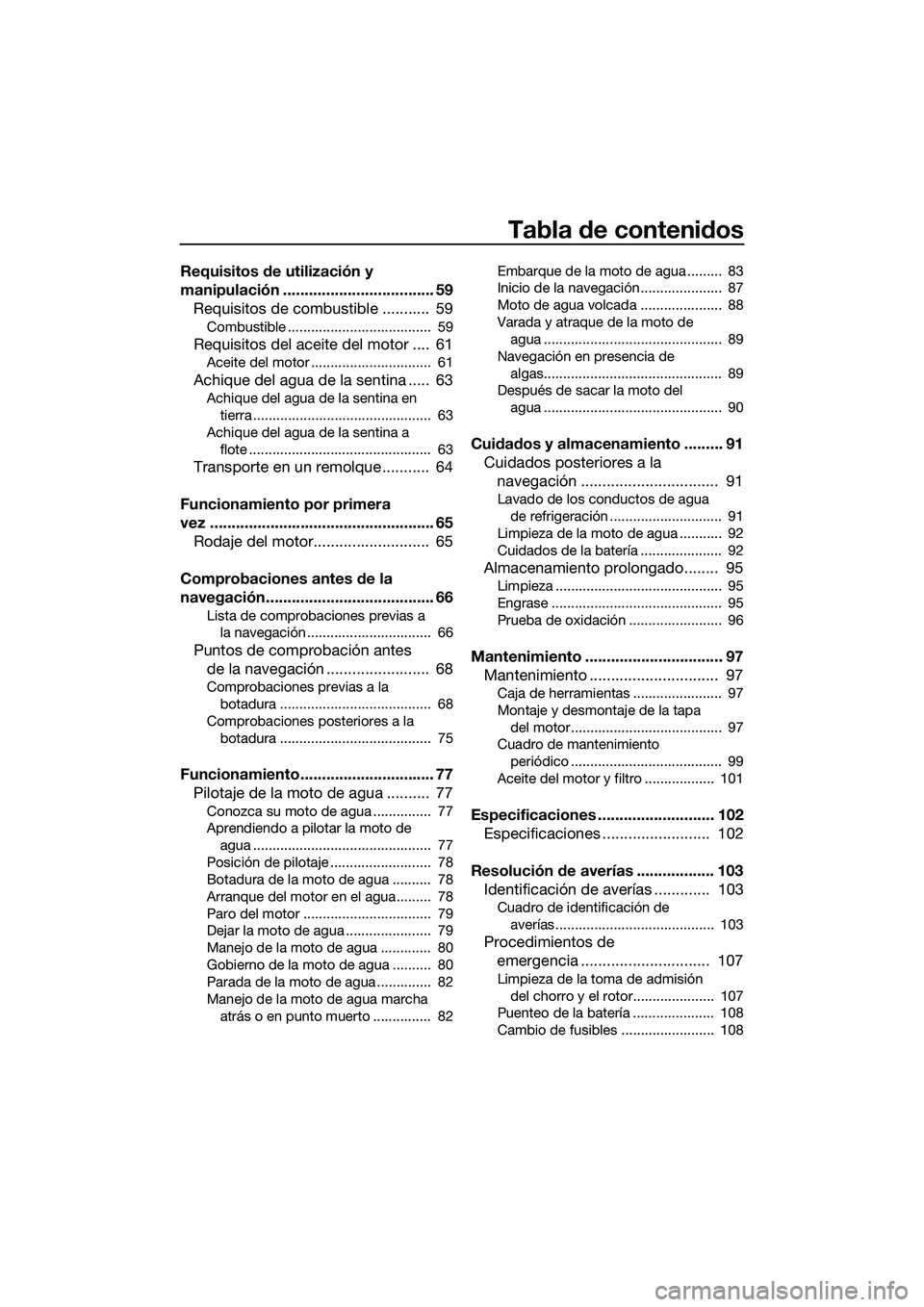

manipulación ................................... 59Requisitos de combustible ........... 59
Combustible ..................................... 59
Requisitos del aceite del motor .... 61
Aceite del motor ............................... 61
Achique del agua de la sentina ..... 63
Achique del agua de la sentina en
tierra .............................................. 63
Achique del agua de la sentina a
flote ............................................... 63
Transporte en un remolque ........... 64
Funcionamiento por primera
vez .................................................... 65 Rodaje del motor........................... 65
Comprobaciones antes de la
navegación....................................... 66
Lista de comprobaciones previas a la navegación ................................ 66
Puntos de comprobación antes de la navegación ........................ 68
Comprobaciones previas a la
botadura ....................................... 68
Comprobaciones posteriores a la
botadura ....................................... 75
Funcionamiento ............................... 77Pilotaje de la moto de agua .......... 77
Conozca su moto de agua ............... 77
Aprendiendo a pilotar la moto de
agua .............................................. 77
Posición de pilotaje .......................... 78
Botadura de la moto de agua .......... 78
Arranque del motor en el agua......... 78
Paro del motor ................................. 79
Dejar la moto de agua ...................... 79
Manejo de la moto de agua ............. 80
Gobierno de la moto de agua .......... 80
Parada de la moto de agua .............. 82
Manejo de la moto de agua marcha atrás o en punto muerto ............... 82 Embarque de la moto de agua ......... 83
Inicio de la navegación ..................... 87
Moto de agua volcada ..................... 88
Varada y atraque de la moto de
agua .............................................. 89
Navegación en presencia de algas.............................................. 89
Después de sacar la moto del
agua .............................................. 90
Cuidados y almacenamiento ......... 91Cuidados posteriores a la navegación ................................ 91
Lavado de los conductos de agua
de refrigeración ............................. 91
Limpieza de la moto de agua ........... 92
Cuidados de la batería ..................... 92
Almacenamiento prolongado........ 95
Limpieza ........................................... 95
Engrase ............................................ 95
Prueba de oxidación ........................ 96
Mantenimiento ................................ 97 Mantenimiento .............................. 97
Caja de herramientas ....................... 97
Montaje y desmontaje de la tapa
del motor ....................................... 97
Cuadro de mantenimiento
periódico ....................................... 99
Aceite del motor y filtro .................. 101
Especificaciones ........................... 102 Especificaciones ......................... 102
Resolución de averías .................. 103 Identificación de averías ............. 103
Cuadro de identificación de
averías ......................................... 103
Procedimientos de emergencia .............................. 107
Limpieza de la toma de admisión
del chorro y el rotor..................... 107
Puenteo de la batería ..................... 108
Cambio de fusibles ........................ 108
UF3J70S0.book Page 2 Monda y, October 7, 2013 2:44 PM

Tabla de contenidos
Cambio del fusible de la bomba de sentina ................................... 110
Remolque de la moto de agua ....... 111
Inmersión de la moto de agua ....... 112
UF3J70S0.book Page 3 Monda y, October 7, 2013 2:44 PM

Rótulos generales e importantes
1
SJU36452

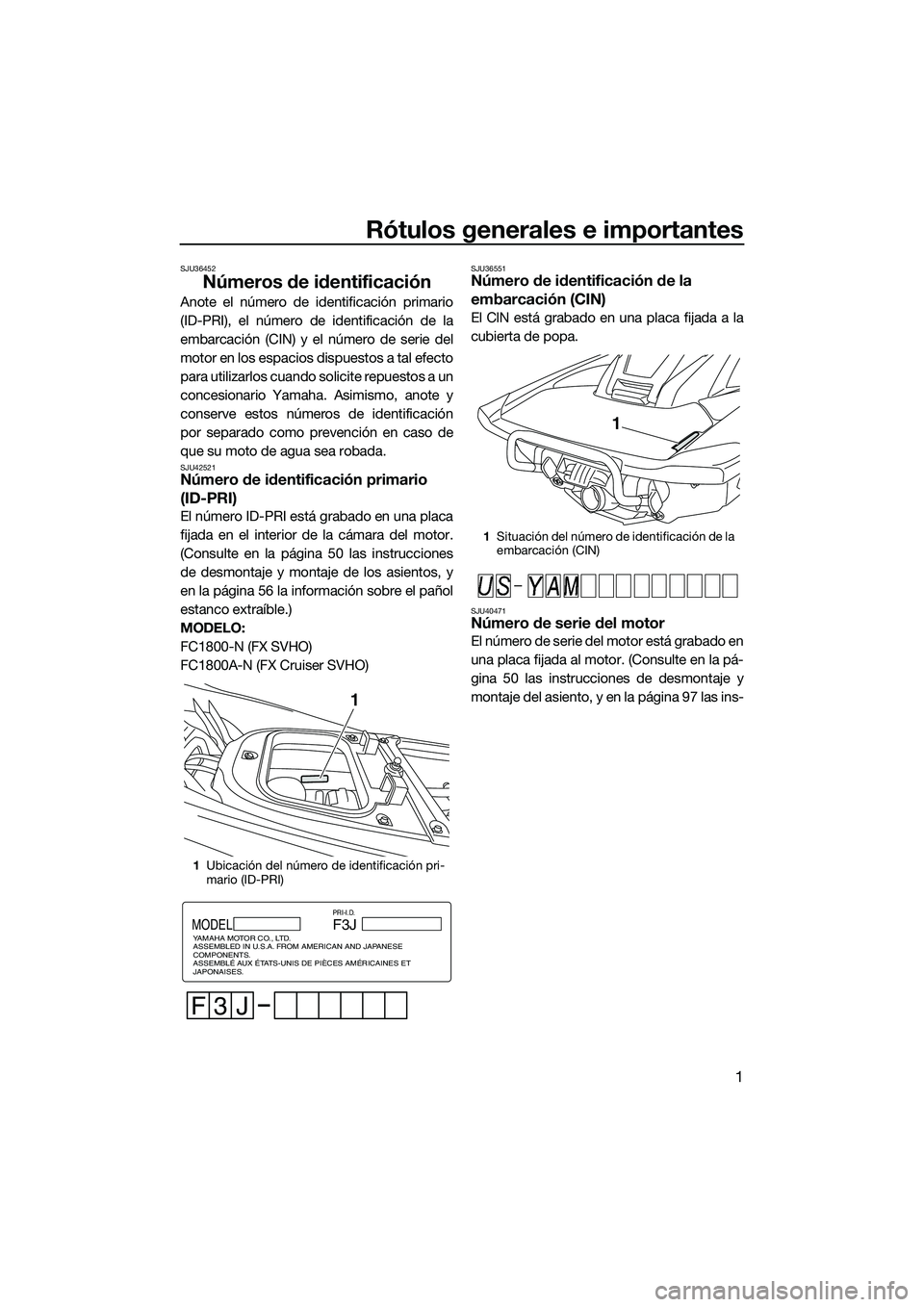

Números de identificación
Anote el número de identificación primario
(ID-PRI), el número de identificación de la
embarcación (CIN) y el número de serie del
motor en los espacios dispuestos a tal efecto
para utilizarlos cuando solicite repuestos a un
concesionario Yamaha. Asimismo, anote y
conserve estos números de identificación
por separado como prevención en caso de
que su moto de agua sea robada.
SJU42521Número de identificación primario
(ID-PRI)
El número ID-PRI está grabado en una placa
fijada en el interior de la cámara del motor.
(Consulte en la página 50 las instrucciones
de desmontaje y montaje de los asientos, y
en la página 56 la información sobre el pañol
estanco extraíble.)
MODELO:
FC1800-N (FX SVHO)
FC1800A-N (FX Cruiser SVHO)
SJU36551Número de identificación de la
embarcación (CIN)
El ClN está grabado en una placa fijada a la
cubierta de popa.
SJU40471Número de serie del motor
El número de serie del motor está grabado en
una placa fijada al motor. (Consulte en la pá-
gina 50 las instrucciones de desmontaje y
montaje del asiento, y en la página 97 las ins-
1Ubicación del número de identificación pri-
mario (ID-PRI)
1
MODELF3J
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
3J
1Situación del número de identificación de la
embarcación (CIN)
1
UF3J70S0.book Page 1 Monda y, October 7, 2013 2:44 PM

Rótulos generales e importantes
2
trucciones de desmontaje y montaje de la
tapa del motor).

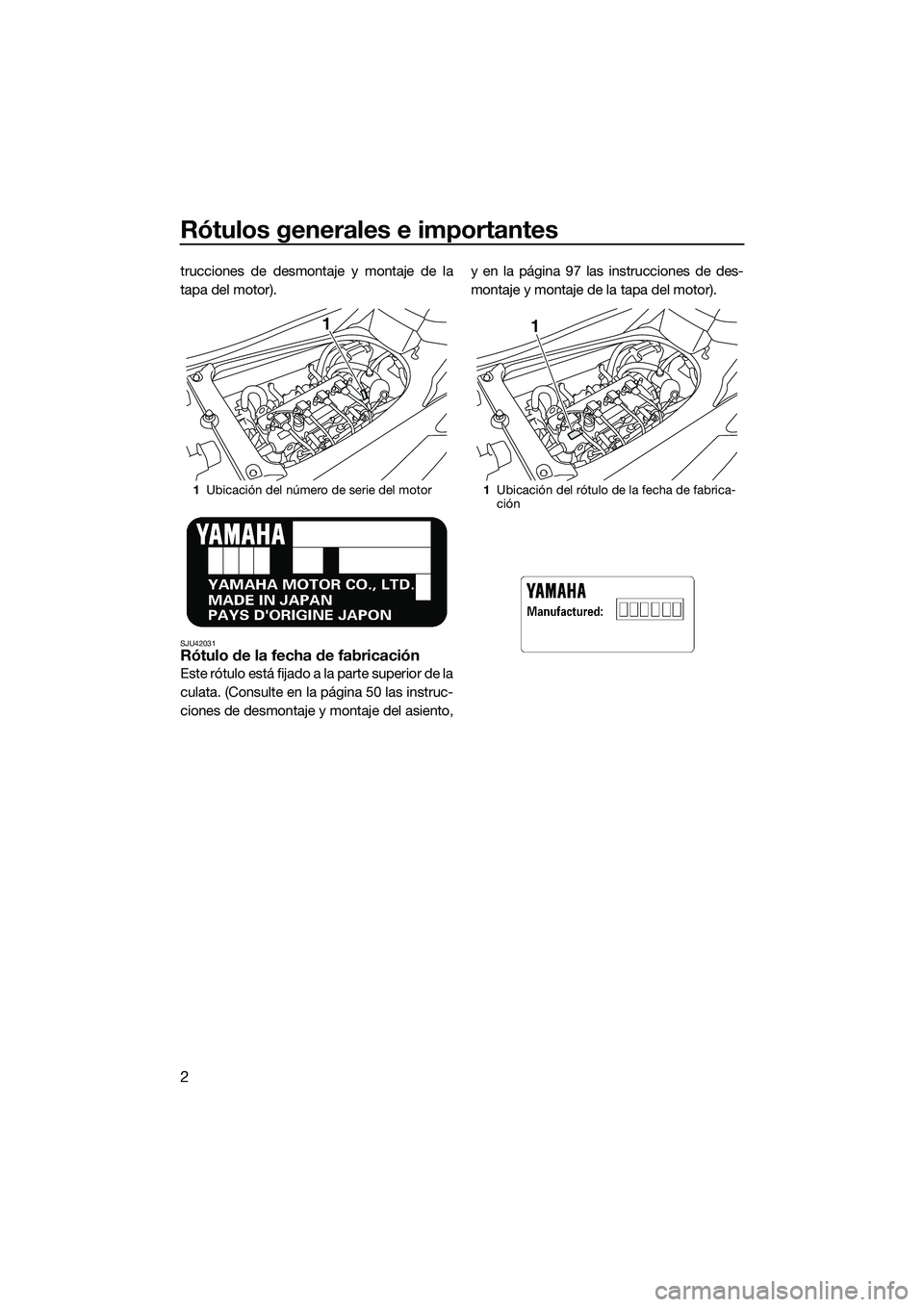

SJU42031Rótulo de la fecha de fabricación
Este rótulo está fijado a la parte superior de la
culata. (Consulte en la página 50 las instruc-
ciones de desmontaje y montaje del asiento,y en la página 97 las instrucciones de des-
montaje y montaje de la tapa del motor).
1
Ubicación del número de serie del motor
1
1Ubicación del rótulo de la fecha de fabrica-
ción
1
UF3J70S0.book Page 2 Monda y, October 7, 2013 2:44 PM
