YAMAHA FX SVHO 2014 Manuale duso (in Italian)

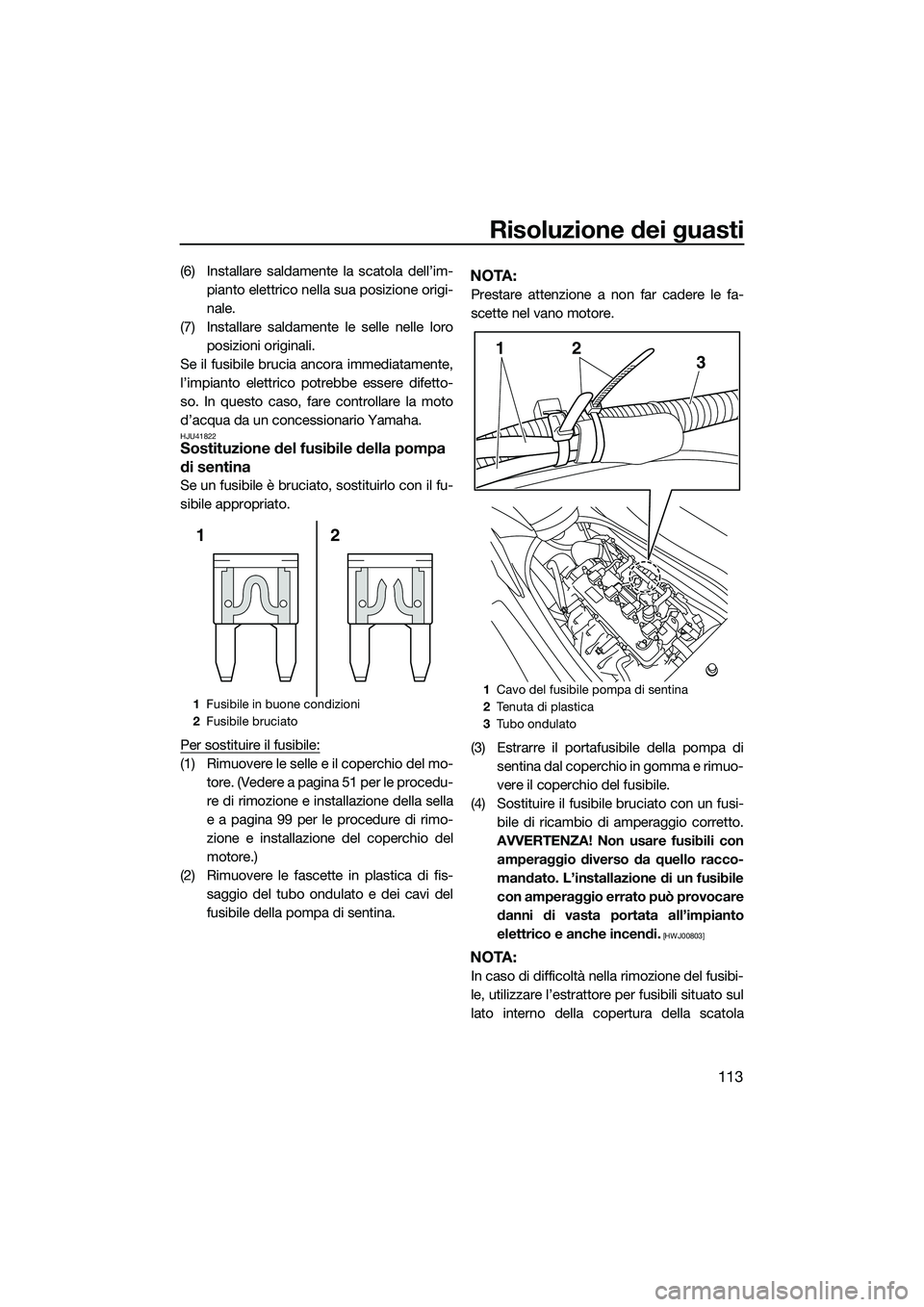

Risoluzione dei guasti
113
(6) Installare saldamente la scatola dell’im-pianto elettrico nella sua posizione origi-
nale.
(7) Installare saldamente le selle nelle loro posizioni originali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico po trebbe essere difetto-
so. In questo caso, fare controllare la moto
d’acqua da un concessionario Yamaha.
HJU41822Sostituzione del fusibile della pompa
di sentina
Se un fusibile è bruciato, sostituirlo con il fu-
sibile appropriato.
Per sostituire il fusibile:
(1) Rimuovere le selle e il coperchio del mo- tore. (Vedere a pagina 51 per le procedu-
re di rimozione e installazione della sella
e a pagina 99 per le procedure di rimo-
zione e installazione del coperchio del
motore.)
(2) Rimuovere le fascette in plastica di fis- saggio del tubo ondulato e dei cavi del
fusibile della pompa di sentina.
NOTA:
Prestare attenzione a non far cadere le fa-
scette nel vano motore.
(3) Estrarre il portafusibile della pompa disentina dal coperchio in gomma e rimuo-
vere il coperchio del fusibile.
(4) Sostituire il fusibile bruciato con un fusi- bile di ricambio di amperaggio corretto.
AVVERTENZA! Non usare fusibili con amperaggio diverso da quello racco-
mandato. L’installazione di un fusibile
con amperaggio errato può provocare
danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00803]
NOTA:
In caso di difficoltà nella rimozione del fusibi-
le, utilizzare l’estrattore per fusibili situato sul
lato interno della copertura della scatola
1 Fusibile in buone condizioni
2 Fusibile bruciato
2
1
1 Cavo del fusibile pompa di sentina
2 Tenuta di plastica
3 Tu b o o n d u l a t o
213
UF3J70H0.book Page 113 Wednesday, October 9, 2013 9:01 AM

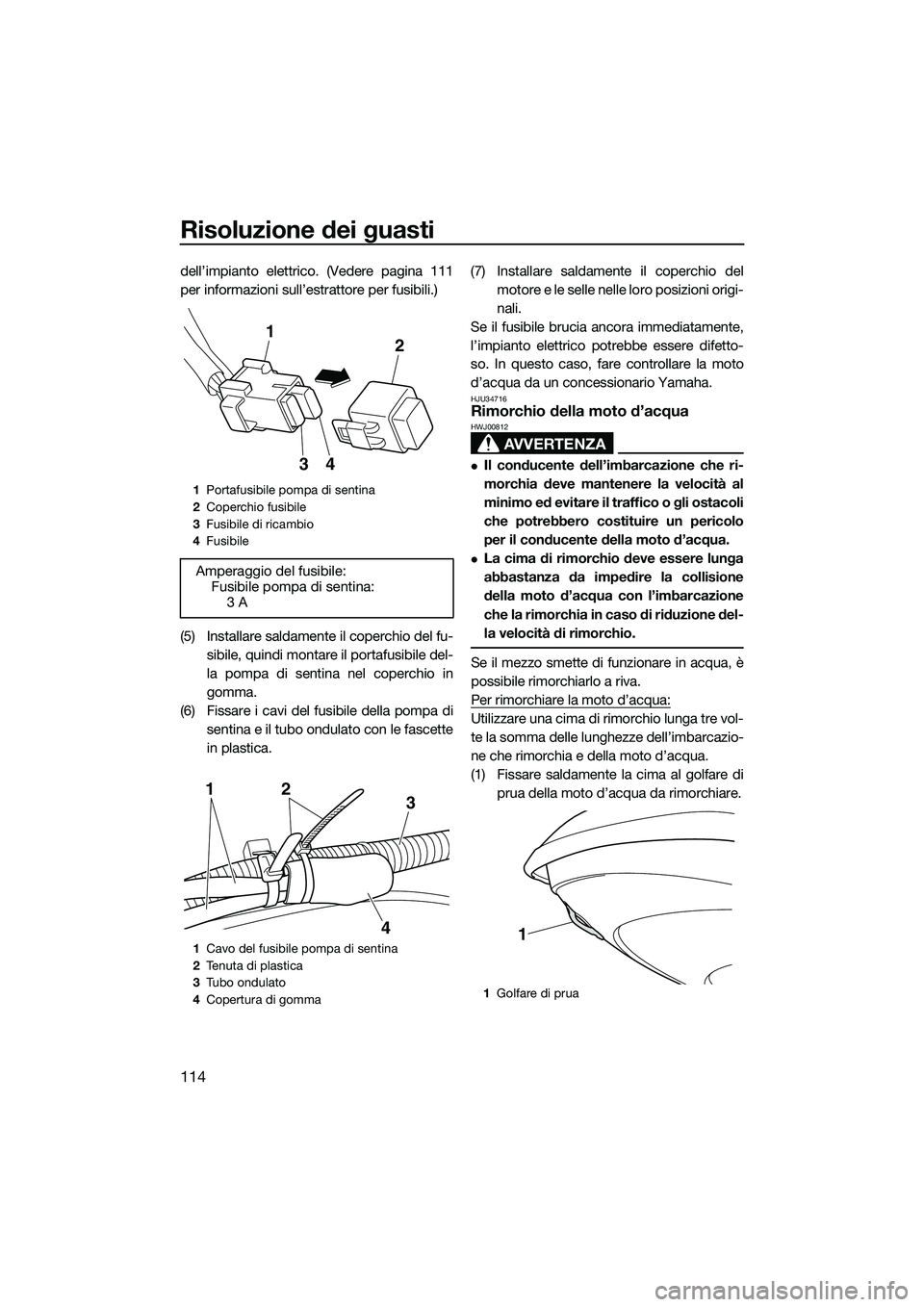

Risoluzione dei guasti
114
dell’impianto elettrico. (Vedere pagina 111
per informazioni sull’estrattore per fusibili.)
(5) Installare saldamente il coperchio del fu-sibile, quindi montare il portafusibile del-
la pompa di sentina nel coperchio in
gomma.
(6) Fissare i cavi del fusibile della pompa di sentina e il tubo ondulato con le fascette
in plastica. (7) Installare saldamente il coperchio del
motore e le selle nelle loro posizioni origi-
nali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difetto-
so. In questo caso, fare controllare la moto
d’acqua da un concessionario Yamaha.
HJU34716Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lung hezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di prua della moto d’acqua da rimorchiare.
1Portafusibile pompa di sentina
2 Coperchio fusibile
3 Fusibile di ricambio
4 Fusibile
Amperaggio del fusibile:
Fusibile pompa di sentina:3 A
1Cavo del fusibile pompa di sentina
2 Tenuta di plastica
3 Tu b o o n d u l a t o
4 Copertura di gomma
21
43
213
4
1Golfare di prua
1
UF3J70H0.book Page 114 Wednesday, October 9, 2013 9:01 AM

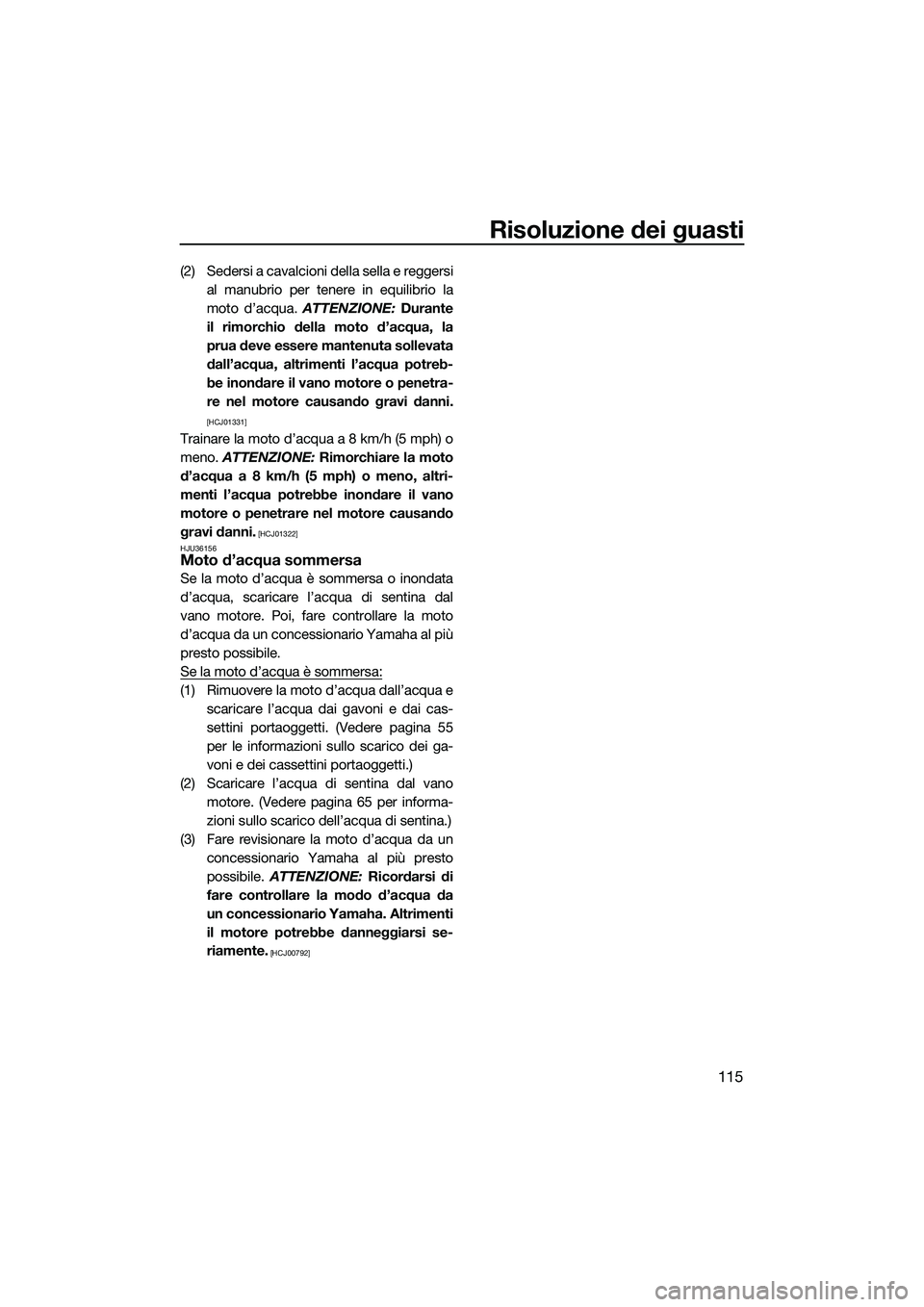

Risoluzione dei guasti
115
(2) Sedersi a cavalcioni della sella e reggersial manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante
il rimorchio della moto d’acqua, la
prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potreb-
be inondare il vano motore o penetra-
re nel motore causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU36156
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto
d’acqua da un concessionario Yamaha al più
presto possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e scaricare l’acqua dai gavoni e dai cas-
settini portaoggetti. (Vedere pagina 55
per le informazioni sullo scarico dei ga-
voni e dei cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano motore. (Vedere pagina 65 per informa-
zioni sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da
un concessionario Yamaha. Altrimenti
il motore potrebbe danneggiarsi se-
riamente.
[HCJ00792]
UF3J70H0.book Page 115 Wednesday, October 9, 2013 9:01 AM

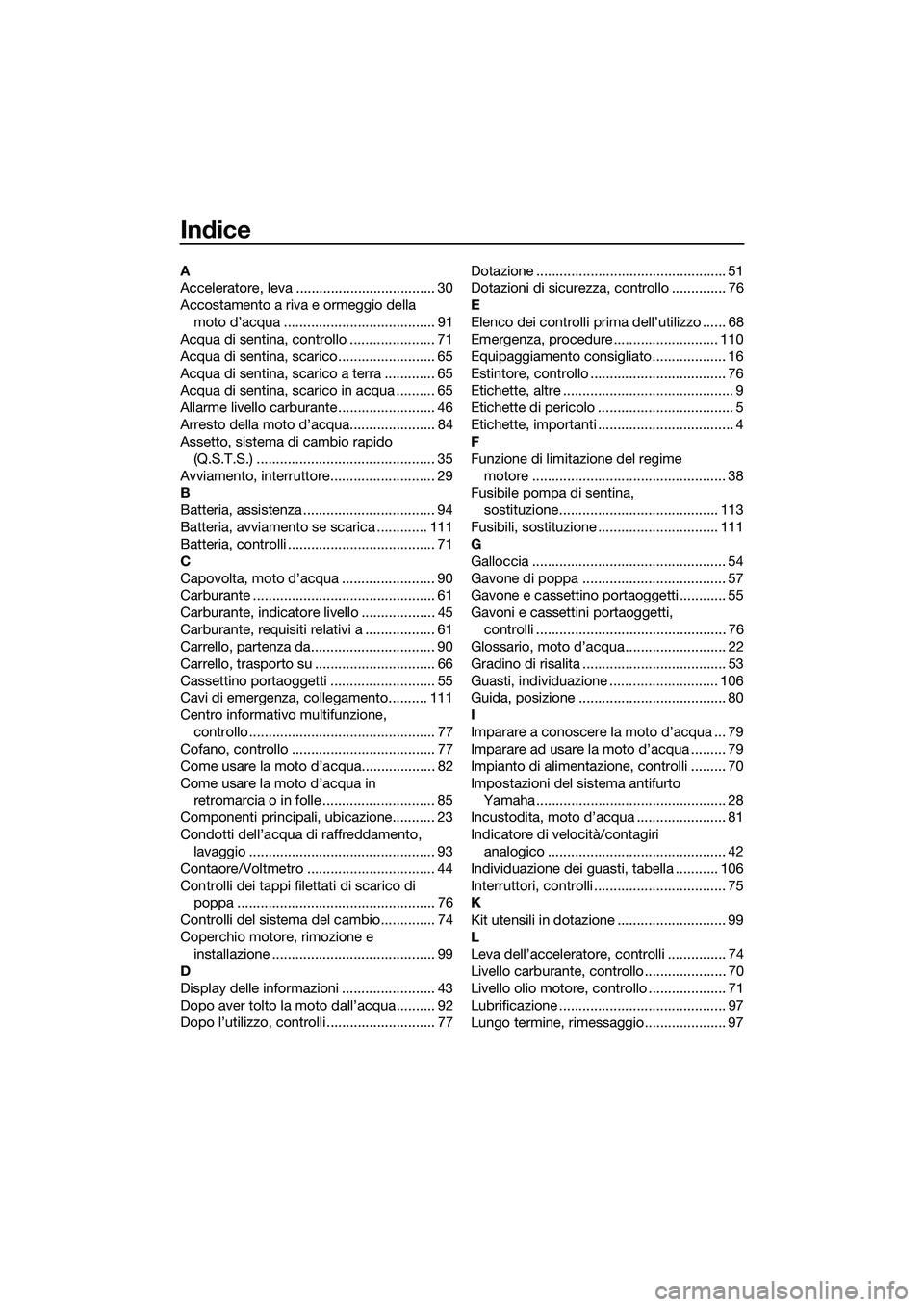

Indice
A
Acceleratore, leva .................................... 30
Accostamento a riva e ormeggio della moto d’acqua ....................................... 91
Acqua di sentina, controllo ...................... 71
Acqua di sentina, scarico ......................... 65
Acqua di sentina, scarico a terra ............. 65
Acqua di sentina, scarico in acqua .......... 65
Allarme livello carburante ......................... 46
Arresto della moto d’acqua...................... 84
Assetto, sistema di cambio rapido
(Q.S.T.S.) .............................................. 35
Avviamento, interruttore........................... 29
B
Batteria, assistenza .................................. 94
Batteria, avviamento se scarica ............. 111
Batteria, controlli ...................................... 71
C
Capovolta, moto d’acqua ........................ 90
Carburante ............................................... 61
Carburante, indicatore livello ................... 45
Carburante, requisiti relativi a .................. 61
Carrello, partenza da................................ 90
Carrello, trasporto su ............................... 66
Cassettino portaogge tti ........................... 55
Cavi di emergenza, collegamento.......... 111
Centro informativo multifunzione,
controllo ................................................ 77
Cofano, controllo ..................................... 77
Come usare la moto d’acqua................... 82
Come usare la moto d’acqua in retromarcia o in folle ............................. 85
Componenti principali, ubicazione........... 23
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 93
Contaore/Voltmetro ................................. 44
Controlli dei tappi filettati di scarico di poppa ................................................... 76
Controlli del sistema del cambio.............. 74
Coperchio motore, rimozione e installazione .......................................... 99
D
Display delle informazioni ........................ 43
Dopo aver tolto la moto dall’acqua.......... 92
Dopo l’utilizzo, controlli ............................ 77 Dotazione ................................................. 51
Dotazioni di sicurezza, controllo .............. 76
E
Elenco dei controlli prima dell’utilizzo ...... 68
Emergenza, procedure ........................... 110
Equipaggiamento consigliato................... 16
Estintore, controllo ................................... 76
Etichette, altre ............................................ 9
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
F
Funzione di limitazione del regime
motore .................................................. 38
Fusibile pompa di sentina,
sostituzione......................................... 113
Fusibili, sostituzione ............................... 111
G
Galloccia .................................................. 54
Gavone di poppa ..................................... 57
Gavone e cassettino portaoggetti ............ 55
Gavoni e cassettini portaoggetti, controlli ................................................. 76
Glossario, moto d’acqua.......................... 22
Gradino di risalita ..................................... 53
Guasti, individuazione ............................ 106
Guida, posizione ...................................... 80
I
Imparare a conoscere la moto d’acqua ... 79
Imparare ad usare la moto d’acqua ......... 79
Impianto di alimentazione, controlli ......... 70
Impostazioni del sistema antifurto Yamaha ................................................. 28
Incustodita, moto d’acqua ....................... 81
Indicatore di velocità/contagiri analogico .............................................. 42
Individuazione dei guasti, tabella ........... 106
Interruttori, controlli .................................. 75
K
Kit utensili in dotazione ............................ 99
L
Leva dell’acceleratore, controlli ............... 74
Livello carburante, controllo..................... 70
Livello olio motore, controllo .................... 71
Lubrificazione ........................................... 97
Lungo termine, rimessaggio..................... 97
UF3J70H0.book Page 1 Wednes day, October 9, 2013 9:01 AM

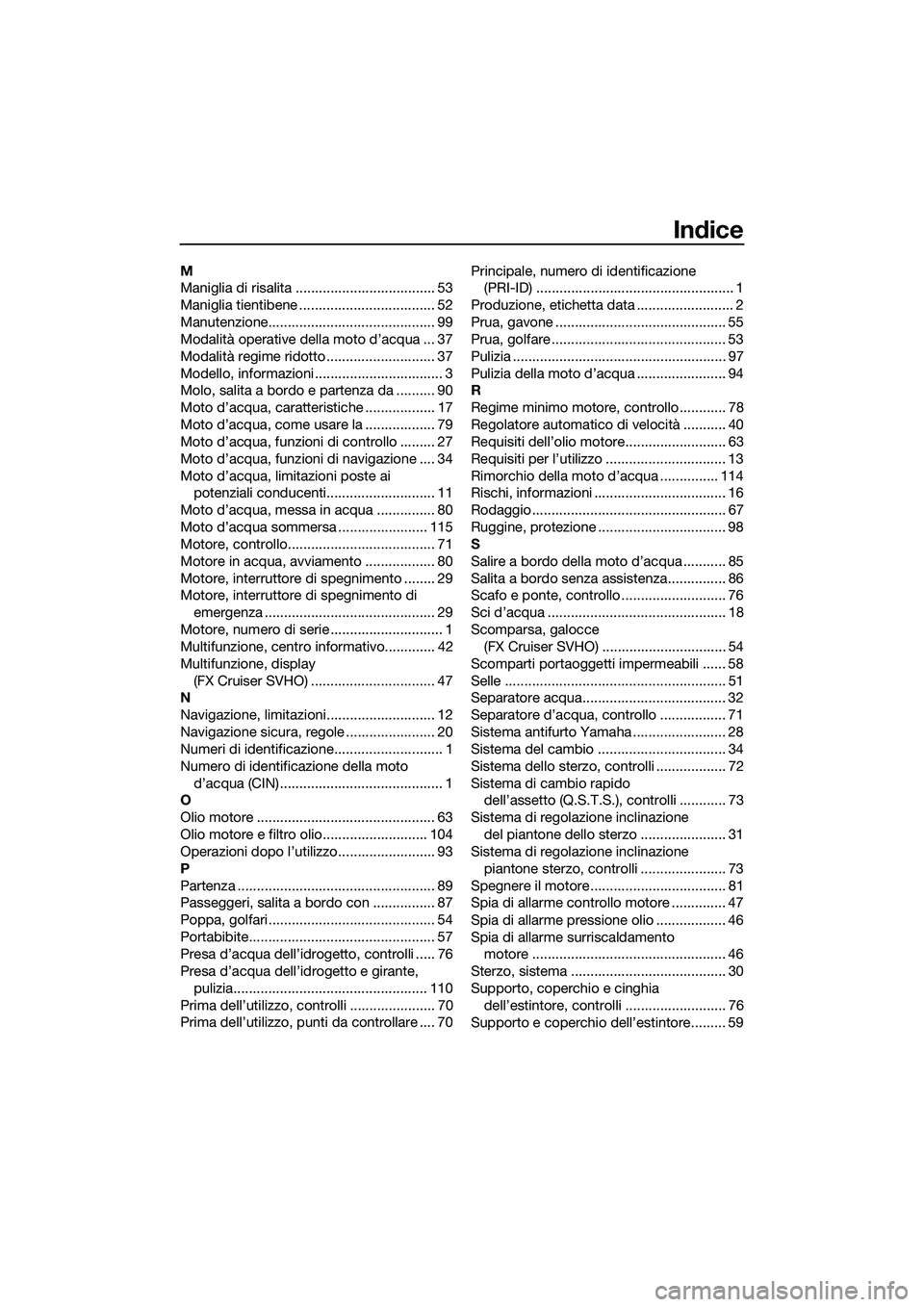

Indice
M
Maniglia di risalita .................................... 53
Maniglia tientibene ................................... 52
Manutenzione........................................... 99
Modalità operative della moto d’acqua ... 37
Modalità regime ridotto ............................ 37
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da .......... 90
Moto d’acqua, caratteristiche .................. 17
Moto d’acqua, come usare la .................. 79
Moto d’acqua, funzioni di controllo ......... 27
Moto d’acqua, funzioni di navigazione .... 34
Moto d’acqua, limitazioni poste ai potenziali conducenti............................ 11
Moto d’acqua, messa in acqua ............... 80
Moto d’acqua sommersa ....................... 115
Motore, controllo...................................... 71
Motore in acqua, avviamento .................. 80
Motore, interruttore di spegnimento ........ 29
Motore, interruttore di spegnimento di emergenza ............................................ 29
Motore, numero di serie ............................. 1
Multifunzione, centro informativo............. 42
Multifunzione, display (FX Cruiser SVHO) ................................ 47
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 20
Numeri di identificazione............................ 1
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
O
Olio motore .............................................. 63
Olio motore e filtro olio........................... 104
Operazioni dopo l’utilizzo......................... 93
P
Partenza ................................................... 89
Passeggeri, salita a bordo con ................ 87
Poppa, golfari........................................... 54
Portabibite................................................ 57
Presa d’acqua dell’idrogetto, controlli ..... 76
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................. 110
Prima dell’utilizzo, controlli ...................... 70
Prima dell’utilizzo, punti da controllare .... 70 Principale, numero di identificazione
(PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 55
Prua, golfare ............................................. 53
Pulizia ....................................................... 97
Pulizia della moto d’acqua ....................... 94
R
Regime minimo motore, controllo ............ 78
Regolatore automatico di velocità ........... 40
Requisiti dell’olio motore.......................... 63
Requisiti per l’utilizzo ............................... 13
Rimorchio della moto d’acqua ............... 114
Rischi, informazioni .................................. 16
Rodaggio .................................................. 67
Ruggine, protezione ................................. 98
S
Salire a bordo della moto d’acqua ........... 85
Salita a bordo senza assistenza............... 86
Scafo e ponte, controllo ........................... 76
Sci d’acqua .............................................. 18
Scomparsa, galocce (FX Cruiser SVHO) ................................ 54
Scomparti portaoggetti impermeabili ...... 58
Selle ......................................................... 51
Separatore acqua..................................... 32
Separatore d’acqua, controllo ................. 71
Sistema antifurto Yamaha ........................ 28
Sistema del cambio ................................. 34
Sistema dello sterzo, controlli .................. 72
Sistema di cambio rapido dell’assetto (Q.S.T.S.), controlli ............ 73
Sistema di regolazione inclinazione del piantone dello sterzo ...................... 31
Sistema di regolazione inclinazione
piantone sterzo, controlli ...................... 73
Spegnere il motore................................... 81
Spia di allarme controllo motore .............. 47
Spia di allarme pressione olio .................. 46
Spia di allarme surriscaldamento motore .................................................. 46
Sterzo, sistema ........................................ 30
Supporto, coperchio e cinghia dell’estintore, controlli .......................... 76
Supporto e coperchio dell’estintore......... 59
UF3J70H0.book Page 2 Wednes day, October 9, 2013 9:01 AM

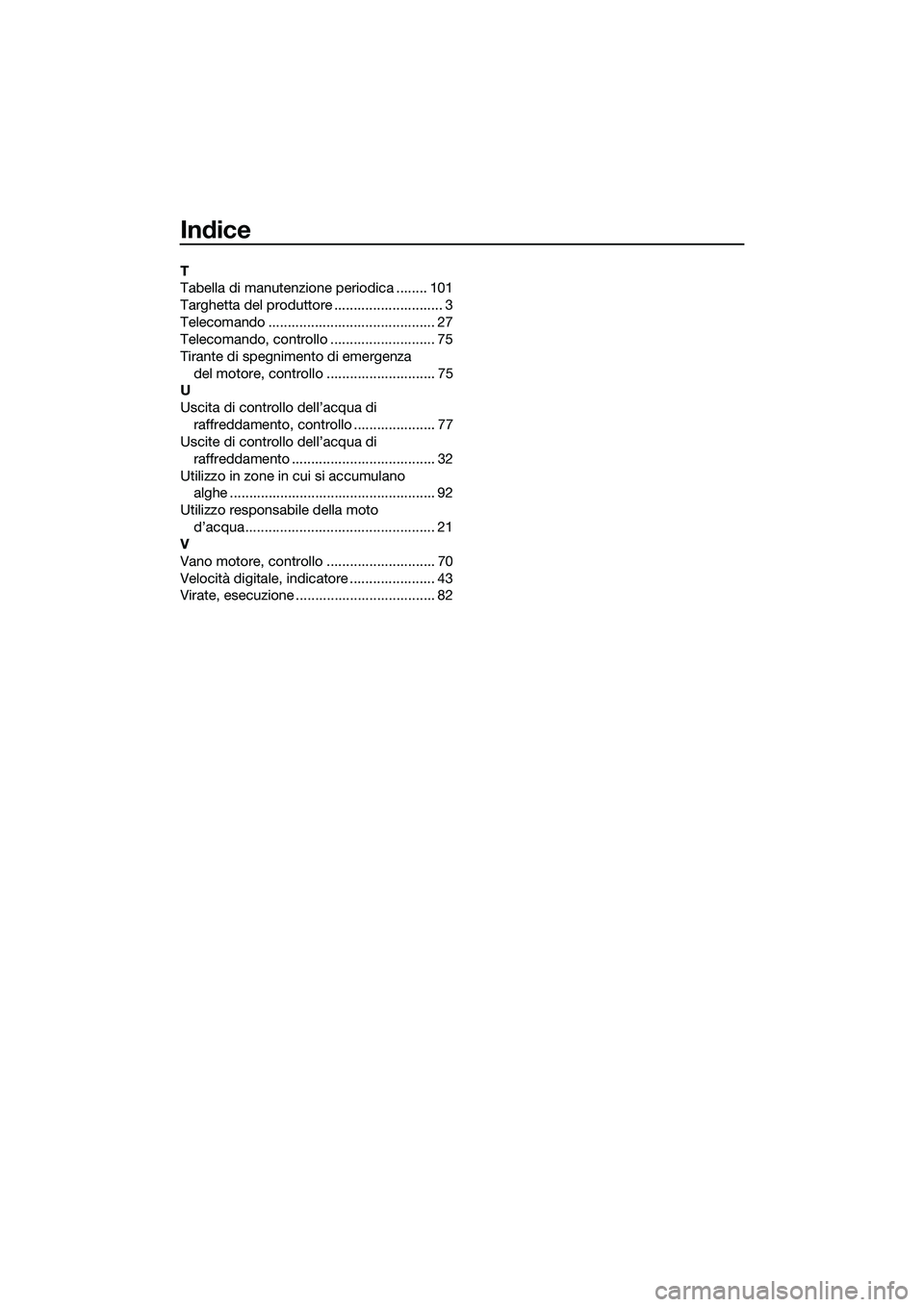

Indice
T
Tabella di manutenzione periodica ........ 101
Targhetta del produttore ............................ 3
Telecomando ........................................... 27
Telecomando, controllo ........................... 75
Tirante di spegnimento di emergenza del motore, controllo ............................ 75
U
Uscita di controllo dell’acqua di
raffreddamento, controllo ..................... 77
Uscite di controllo dell’acqua di
raffreddamento ..................................... 32
Utilizzo in zone in cui si accumulano alghe ..................................................... 92
Utilizzo responsabile della moto d’acqua................................................. 21
V
Vano motore, controllo ............................ 70
Velocità digitale, indicatore ...................... 43
Virate, esecuzione .................................... 82
UF3J70H0.book Page 3 Wednes day, October 9, 2013 9:01 AM

UF3J70H0.book Page 4 Wednesday, October 9, 2013 9:01 AM

Stampato negli U.S.A.
Ottobre 2013–0.5 × 1 CR
UF3J70H0.book Page 1 Wednes day, October 9, 2013 9:01 AM
