YAMAHA FX SVHO 2015 Betriebsanleitungen (in German)

Beschreibung
23
GJU43331

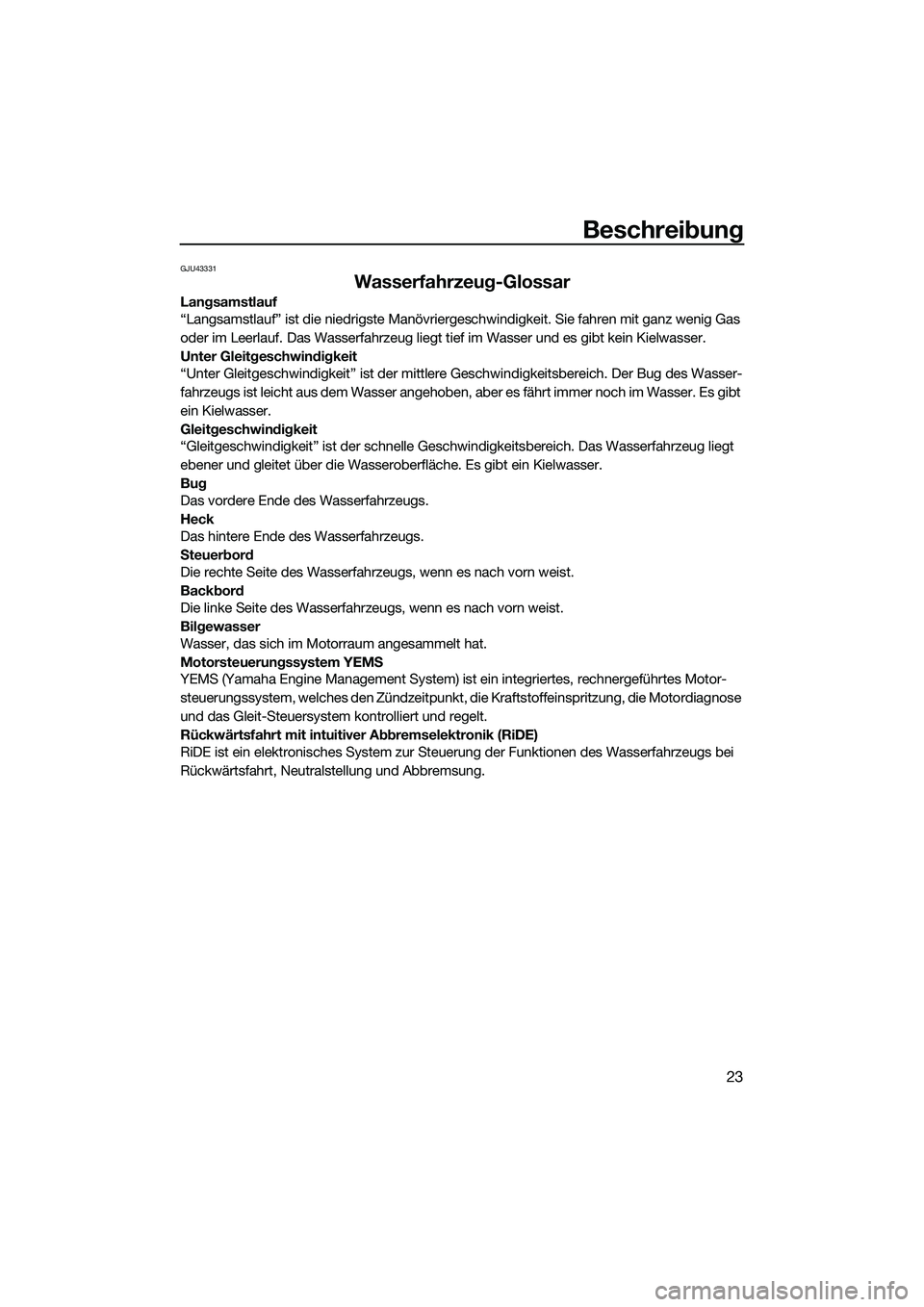

Wasserfahrzeug-Glossar
Langsamstlauf
“Langsamstlauf” ist die niedrigste Manövriergeschwindigkeit. Sie fahren mit ganz wenig Gas
oder im Leerlauf. Das Wasserfahrzeug liegt tief im Wasser und es gibt kein Kielwasser.
Unter Gleitgeschwindigkeit
“Unter Gleitgeschwindigkeit” ist der mittlere Geschwindigkeitsbereich. Der Bug des Wasser-
fahrzeugs ist leicht aus dem Wasser angehoben, aber es fährt immer noch im Wasser. Es gibt
ein Kielwasser.
Gleitgeschwindigkeit
“Gleitgeschwindigkeit” ist der schnelle Geschw indigkeitsbereich. Das Wasserfahrzeug liegt
ebener und gleitet über die Wasseroberfläche. Es gibt ein Kielwasser.
Bug
Das vordere Ende des Wasserfahrzeugs.
Heck
Das hintere Ende des Wasserfahrzeugs.
Steuerbord
Die rechte Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Backbord
Die linke Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Bilgewasser
Wasser, das sich im Motorraum angesammelt hat.
Motorsteuerungssystem YEMS
YEMS (Yamaha Engine Management System) ist ein integriertes, rechnergeführtes Motor-
steuerungssystem, welches den Zündzeitpunkt, die Kraftstoffeinspritzung, die Motordiagnose
und das Gleit-Steuersystem kontrolliert und regelt.
Rückwärtsfahrt mit intuitiver Abbremselektronik (RiDE)
RiDE ist ein elektronisches System zur Steuerung der Funktionen des Wasserfahrzeugs bei
Rückwärtsfahrt, Neutralstellung und Abbremsung.
UF3J71G0.book Page 23 Thursday, June 26, 2014 11:10 AM

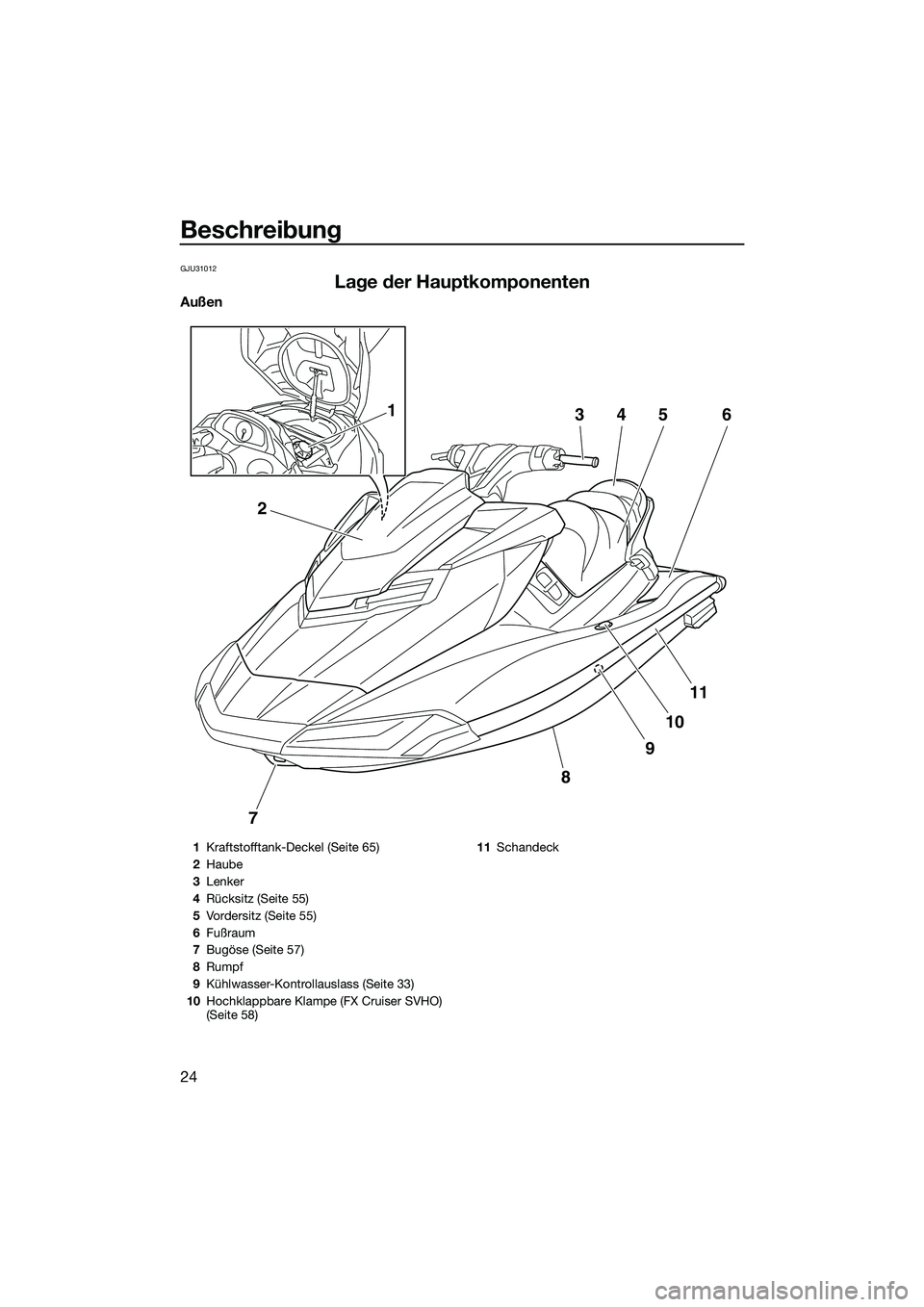

Beschreibung
24
GJU31012
Lage der Hauptkomponenten
Außen
7
8
9
10
11
2
34561
1Kraftstofftank-Deckel (Seite 65)
2 Haube
3 Lenker
4 Rücksitz (Seite 55)
5 Vordersitz (Seite 55)
6 Fußraum
7 Bugöse (Seite 57)
8 Rumpf
9 Kühlwasser-Kontrollauslass (Seite 33)
10 Hochklappbare Klampe (FX Cruiser SVHO)
(Seite 58) 11
Schandeck
UF3J71G0.book Page 24 Thursday, June 26, 2014 11:10 AM

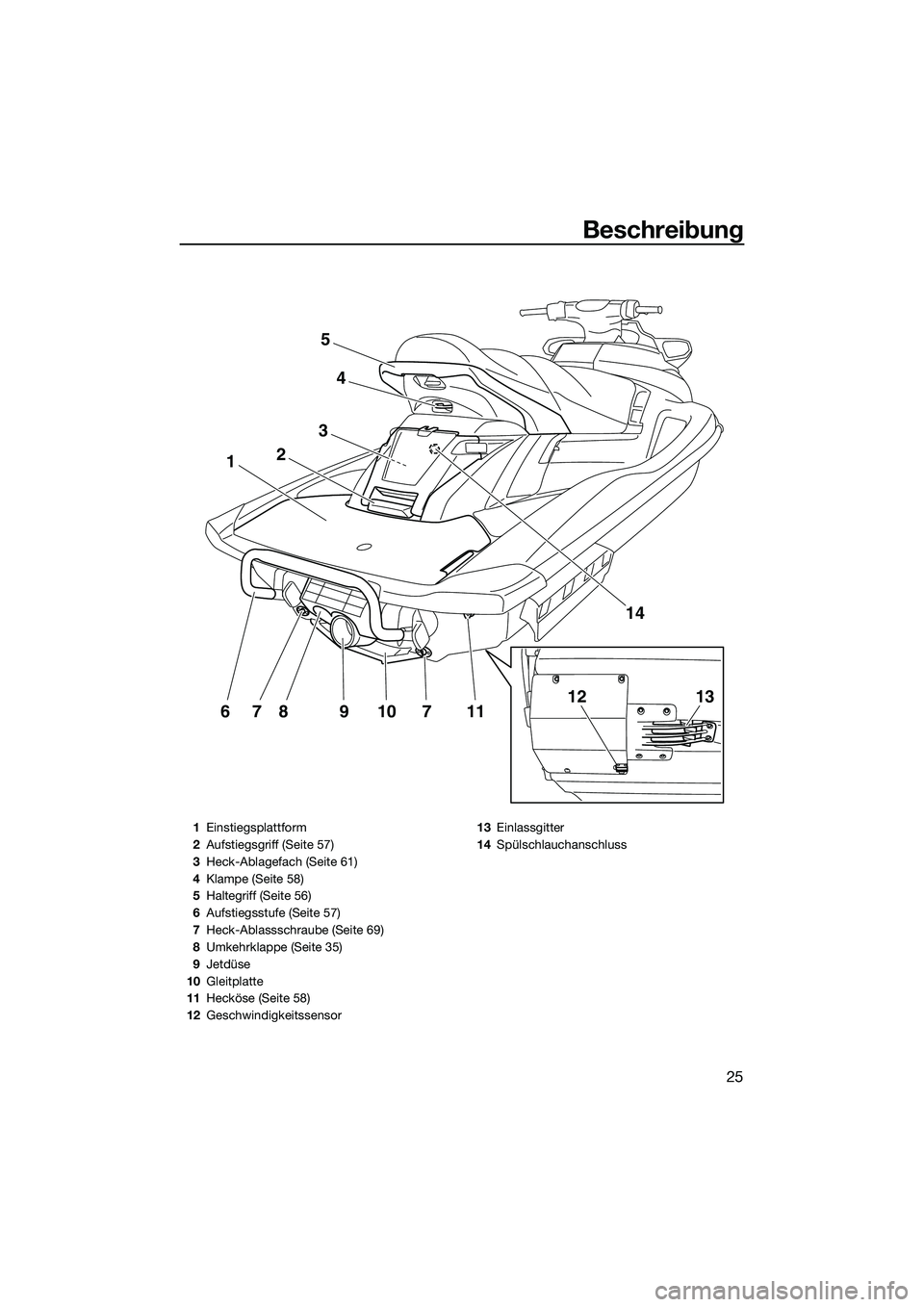

Beschreibung
25
117109876
1
3
2
4
5
14
1312
1Einstiegsplattform
2 Aufstiegsgriff (Seite 57)
3 Heck-Ablagefach (Seite 61)
4 Klampe (Seite 58)
5 Haltegriff (Seite 56)
6 Aufstiegsstufe (Seite 57)
7 Heck-Ablassschraube (Seite 69)
8 Umkehrklappe (Seite 35)
9 Jetdüse
10 Gleitplatte
11 Hecköse (Seite 58)
12 Geschwindigkeitssensor 13
Einlassgitter
14 Spülschlauchanschluss
UF3J71G0.book Page 25 Thursday, June 26, 2014 11:10 AM

Beschreibung
26
12
67 910
58
3412111314 15 16 1817
19 20 21
222324
1 Eingebautes wasserdichtes Ablagefach
(Seite 62)
2 Starterschalter (Seite 30)
3 Motor-Quickstoppschalter (Seite 30)
4 Clip (Seite 30)
5 Fernbedienung (Seite 28)
6 RiDE-Hebel (Seite 35)
7 Aufwärts-Schalter für das elektrische
Trimmsystem (Seite 38)
8 Abwärts-Schalter für das elektrische
Trimmsystem (Seite 38)
9 Motor-Stoppschalter (Seite 30)
10 Motor-Quickstoppleine (Handgelenk-
Schleife) (Seite 30)
11 “VOLT/HOUR”-Knopf (Seite 45)
12 “SPEED/RPM”-Knopf (Seite 45)
13 “MODE/RESET”-Knopf (Seite 45)
14 “START/STOP”-Knopf (Seite 45)
15 Aufwärts-Schalter für den Tempomaten
(Seite 42)
16 Abwärts-Schalter für den Tempomaten
(Seite 42)
17 Gashebel (Seite 31) 18
Multifunktionsdisplay (Seite 45)
19 Handschuhfach (Seite 59)
20 Abnehmbarer Getränkehalter (Seite 61)
21 Kipphebel (Seite 32)
22 “NO-WAKE MODE”-Schalter (Seite 41)
23 “SET”-Schalter (Seite 42)
24 Eingebauter Getränkehalter (Seite 61)
UF3J71G0.book Page 26 Thursday, June 26, 2014 11:10 AM

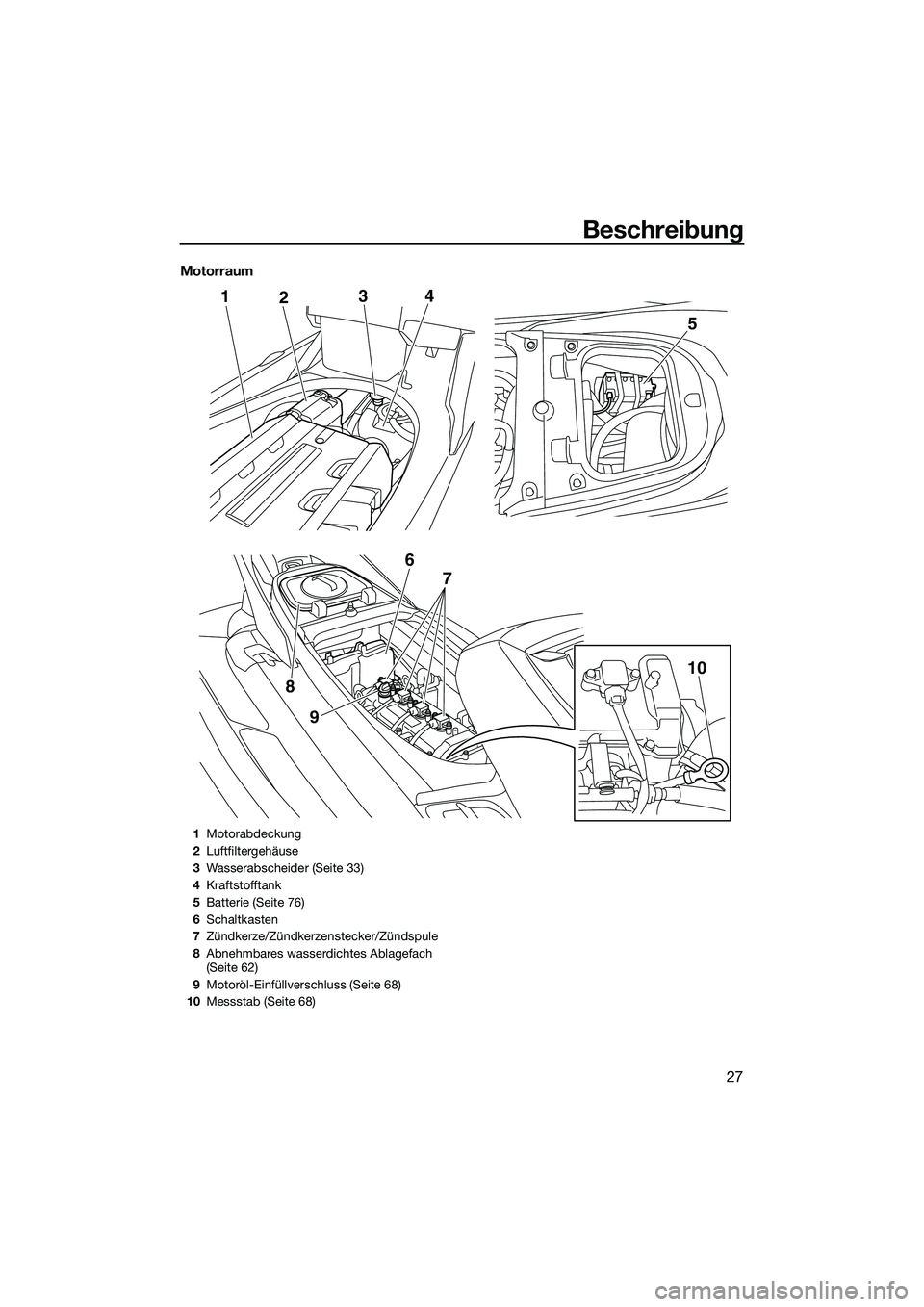

Beschreibung
27
Motorraum
124
9
8
5
3
6 7
10
1Motorabdeckung
2 Luftfiltergehäuse
3 Wasserabscheider (Seite 33)
4 Kraftstofftank
5 Batterie (Seite 76)
6 Schaltkasten
7 Zündkerze/Zündkerzenstecker/Zündspule
8 Abnehmbares wasserdichtes Ablagefach
(Seite 62)
9 Motoröl-Einfüllverschluss (Seite 68)
10 Messstab (Seite 68)
UF3J71G0.book Page 27 Thursday, June 26, 2014 11:10 AM

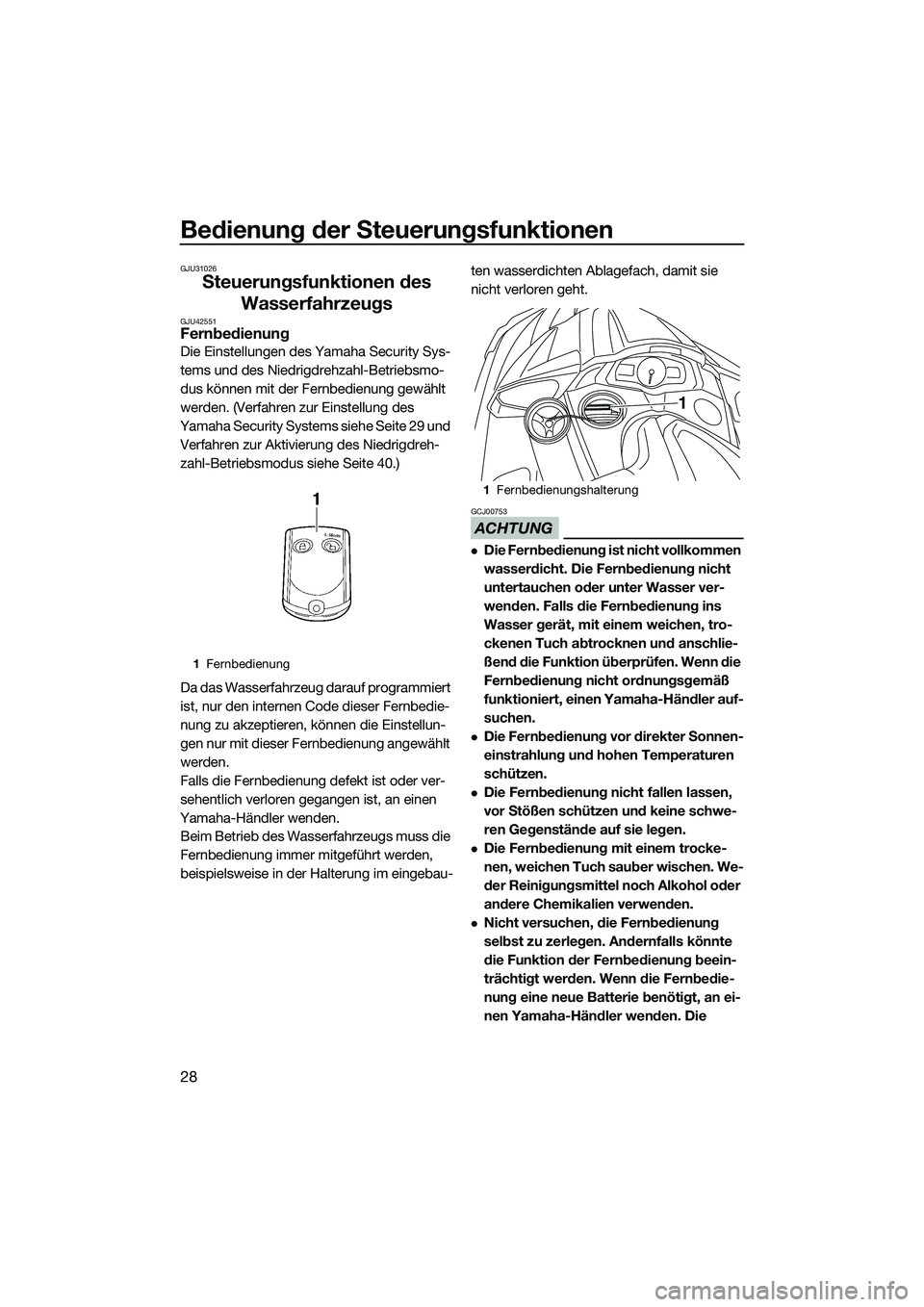

Bedienung der Steuerungsfunktionen
28
GJU31026
Steuerungsfunktionen des Wasserfahrzeugs
GJU42551Fernbedienung
Die Einstellungen des Yamaha Security Sys-
tems und des Niedrigdrehzahl-Betriebsmo-
dus können mit der Fernbedienung gewählt
werden. (Verfahren zur Einstellung des
Yamaha Security Systems siehe Seite 29 und Verfahren zur Aktivierung des Niedrigdreh-
zahl-Betriebsmodus siehe Seite 40.)
Da das Wasserfahrzeug darauf programmiert
ist, nur den internen Code dieser Fernbedie-
nung zu akzeptieren, können die Einstellun-
gen nur mit dieser Fernbedienung angewählt
werden.
Falls die Fernbedienung defekt ist oder ver-
sehentlich verloren gegangen ist, an einen
Yamaha-Händler wenden. Beim Betrieb des Wasserfahrzeugs muss die
Fernbedienung immer mitgeführt werden,
beispielsweise in der Halterung im eingebau- ten wasserdichten Ablagefach, damit sie
nicht verloren geht.
ACHTUNG
GCJ00753
Die Fernbedienung ist nicht vollkommen
wasserdicht. Die Fernbedienung nicht
untertauchen oder unter Wasser ver-
wenden. Falls die Fernbedienung ins
Wasser gerät, mit einem weichen, tro-
ckenen Tuch abtrocknen und anschlie-
ßend die Funktion überprüfen. Wenn die
Fernbedienung nicht ordnungsgemäß
funktioniert, einen Yamaha-Händler auf-
suchen.
Die Fernbedienung vor direkter Sonnen-
einstrahlung und hohen Temperaturen
schützen.
Die Fernbedienung nicht fallen lassen,
vor Stößen schützen und keine schwe-
ren Gegenstände auf sie legen.
Die Fernbedienung mit einem trocke-
nen, weichen Tuch sauber wischen. We-
der Reinigungsmittel noch Alkohol oder
andere Chemikalien verwenden.
Nicht versuchen, die Fernbedienung
selbst zu zerlegen. Andernfalls könnte
die Funktion der Fernbedienung beein-
trächtigt werden. Wenn die Fernbedie-
nung eine neue Batterie benötigt, an ei-
nen Yamaha-Händler wenden. Die
1
Fernbedienung
1Fernbedienungshalterung
1
UF3J71G0.book Page 28 Thursday, June 26, 2014 11:10 AM

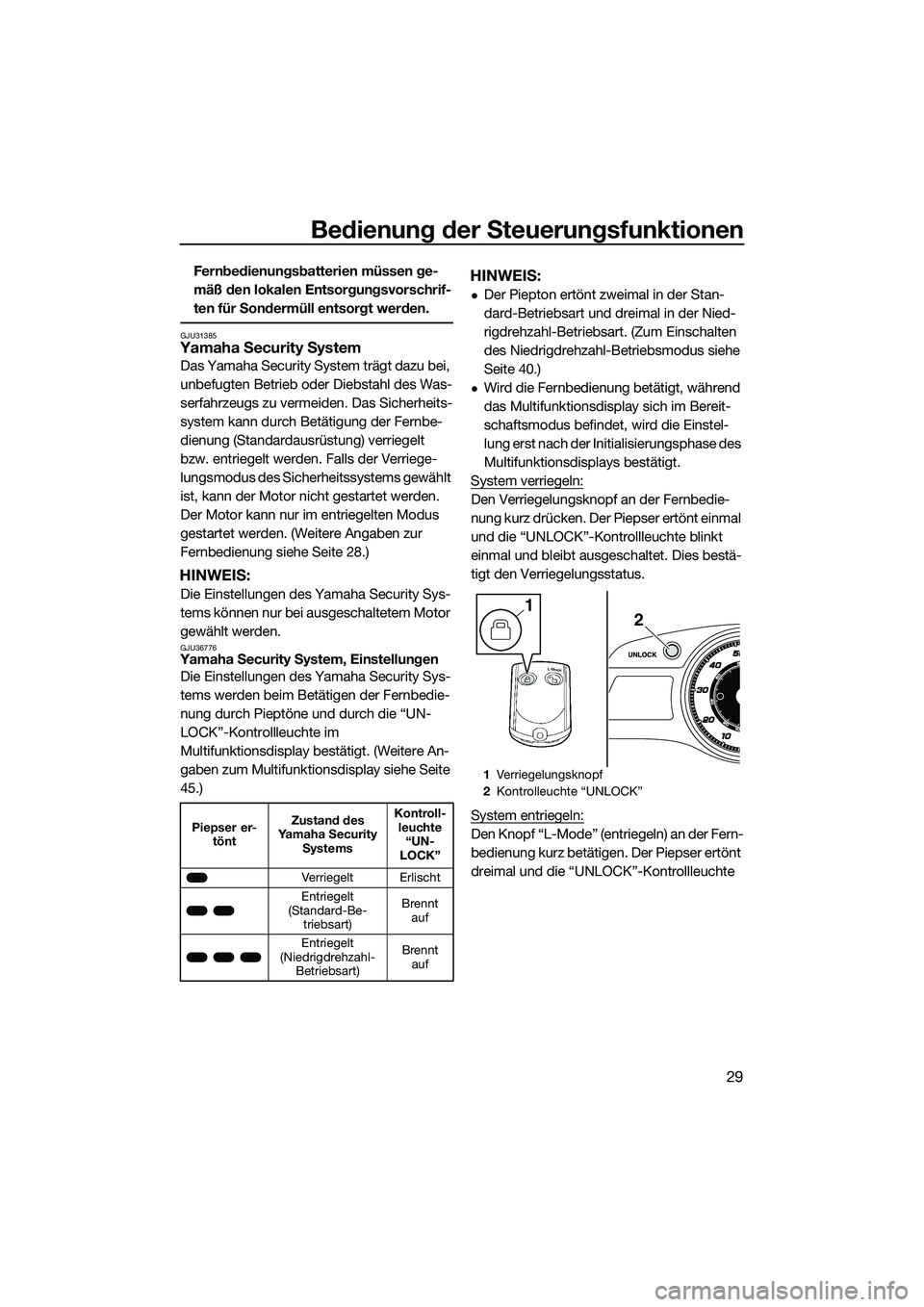

Bedienung der Steuerungsfunktionen
29
Fernbedienungsbatterien müssen ge-
mäß den lokalen Entsorgungsvorschrif-
ten für Sondermüll entsorgt werden.
GJU31385Yamaha Security System
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Was-
serfahrzeugs zu vermeiden. Das Sicherheits-
system kann durch Betätigung der Fernbe-
dienung (Standardausrüstung) verriegelt
bzw. entriegelt werden. Falls der Verriege-
lungsmodus des Sicherheitssystems gewählt
ist, kann der Motor nicht gestartet werden.
Der Motor kann nur im entriegelten Modus
gestartet werden. (Weitere Angaben zur
Fernbedienung siehe Seite 28.)
HINWEIS:
Die Einstellungen des Yamaha Security Sys-
tems können nur bei ausgeschaltetem Motor
gewählt werden.
GJU36776Yamaha Security System, EinstellungenDie Einstellungen des Yamaha Security Sys-
tems werden beim Betätigen der Fernbedie-
nung durch Pieptöne und durch die “UN-
LOCK”-Kontrollleuchte im
Multifunktionsdisplay bestätigt. (Weitere An-
gaben zum Multifunktionsdisplay siehe Seite
45.)
HINWEIS:
Der Piepton ertönt zweimal in der Stan-
dard-Betriebsart und dreimal in der Nied-
rigdrehzahl-Betriebsart. (Zum Einschalten
des Niedrigdrehzahl-Betriebsmodus siehe
Seite 40.)
Wird die Fernbedienung betätigt, während
das Multifunktionsdisplay sich im Bereit-
schaftsmodus befindet, wird die Einstel-
lung erst nach der Initialisierungsphase des
Multifunktionsdisplays bestätigt.
System verriegeln:
Den Verriegelungsknopf an der Fernbedie-
nung kurz drücken. Der Piepser ertönt einmal
und die “UNLOCK”-Kontrollleuchte blinkt
einmal und bleibt ausgeschaltet. Dies bestä-
tigt den Verriegelungsstatus.
System entriegeln:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung kurz betätigen. Der Piepser ertönt
dreimal und die “UNLOCK”-Kontrollleuchte Piepser er- tönt Zustand des
Yamaha Security Systems Kontroll-
leuchte “UN-
LOCK”
Verriegelt Erlischt
Entriegelt
(Standard-Be- triebsart) Brennt
auf
Entriegelt
(Niedrigdrehzahl- Betriebsart) Brennt
auf
1 Verriegelungsknopf
2 Kontrolleuchte “UNLOCK”
21
UF3J71G0.book Page 29 Thursday, June 26, 2014 11:10 AM

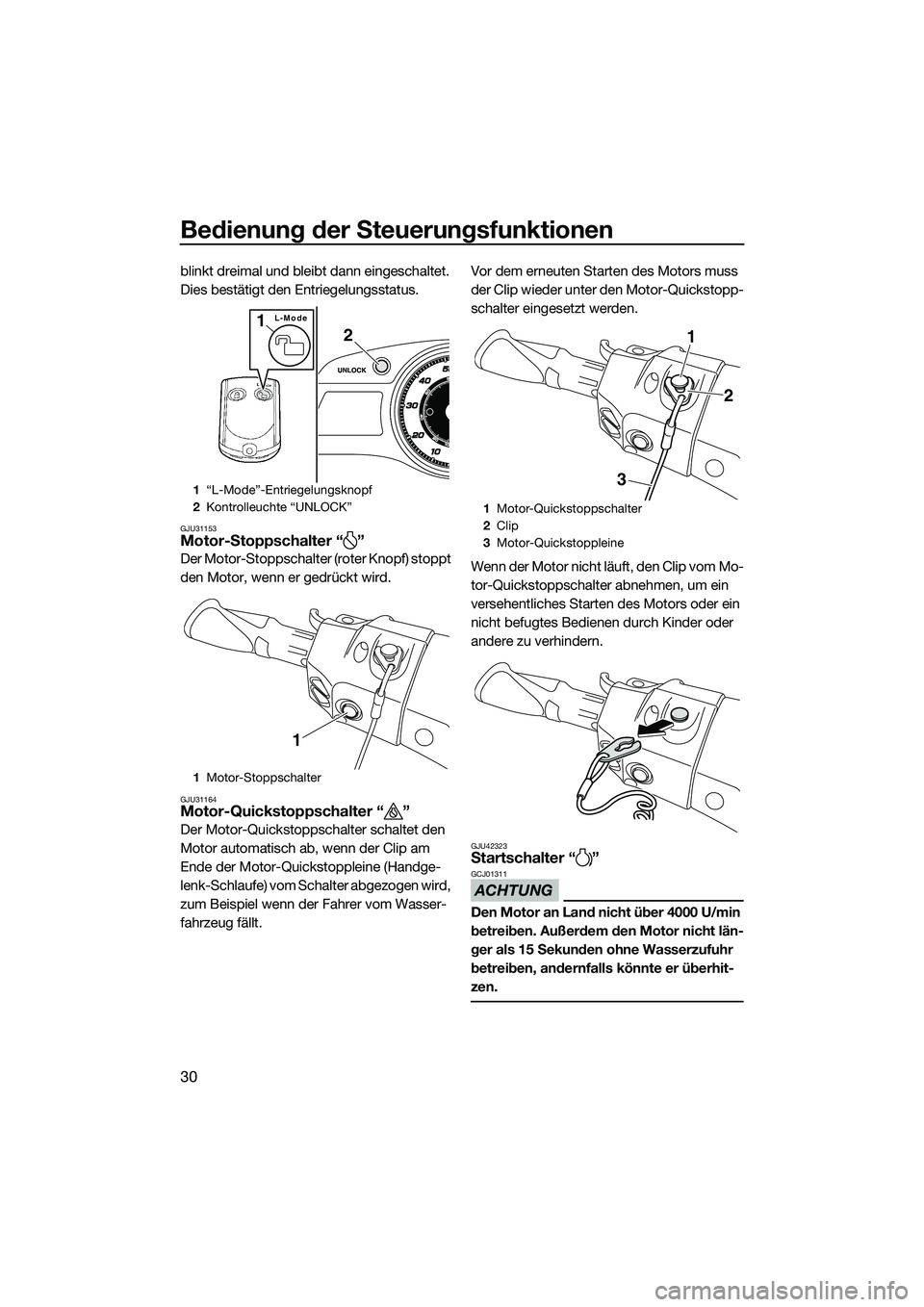

Bedienung der Steuerungsfunktionen
30
blinkt dreimal und bleibt dann eingeschaltet.
Dies bestätigt den Entriegelungsstatus.
GJU31153Motor-Stoppschalter “ ”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.
Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.GJU42323Startschalter “ ”
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
1
“L-Mode”-Entriegelungsknopf
2 Kontrolleuchte “UNLOCK”
1 Motor-Stoppschalter
2
L-Mode1
1
1Motor-Quickstoppschalter
2 Clip
3 Motor-Quickstoppleine
1
2
3
UF3J71G0.book Page 30 Thursday, June 26, 2014 11:10 AM

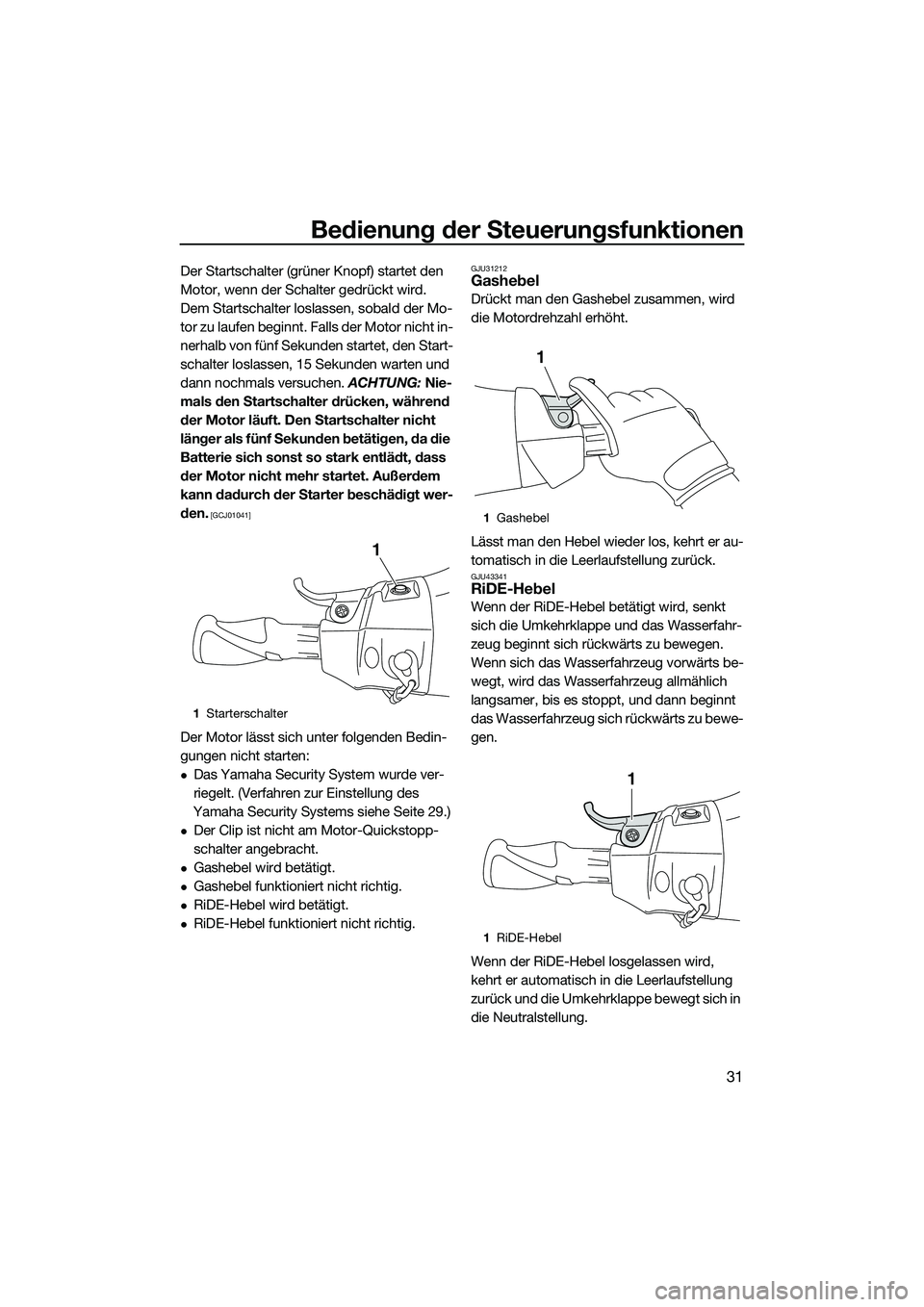

Bedienung der Steuerungsfunktionen
31
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen. ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
kann dadurch der Starter beschädigt wer-
den.
[GCJ01041]
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
Das Yamaha Security System wurde ver-
riegelt. (Verfahren zur Einstellung des
Yamaha Security Systems siehe Seite 29.)
Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.
Gashebel wird betätigt.
Gashebel funktioniert nicht richtig.
RiDE-Hebel wird betätigt.
RiDE-Hebel funktioniert nicht richtig.
GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU43341RiDE-Hebel
Wenn der RiDE-Hebel betätigt wird, senkt
sich die Umkehrklappe und das Wasserfahr-
zeug beginnt sich rückwärts zu bewegen.
Wenn sich das Wasserfahrzeug vorwärts be-
wegt, wird das Wasserfahrzeug allmählich
langsamer, bis es stoppt, und dann beginnt
das Wasserfahrzeug sich rückwärts zu bewe-
gen.
Wenn der RiDE-Hebel losgelassen wird,
kehrt er automatisch in die Leerlaufstellung
zurück und die Umkehrklappe bewegt sich in
die Neutralstellung.
1 Starterschalter
1
1Gashebel
1 RiDE-Hebel
1
1
UF3J71G0.book Page 31 Thursday, June 26, 2014 11:10 AM

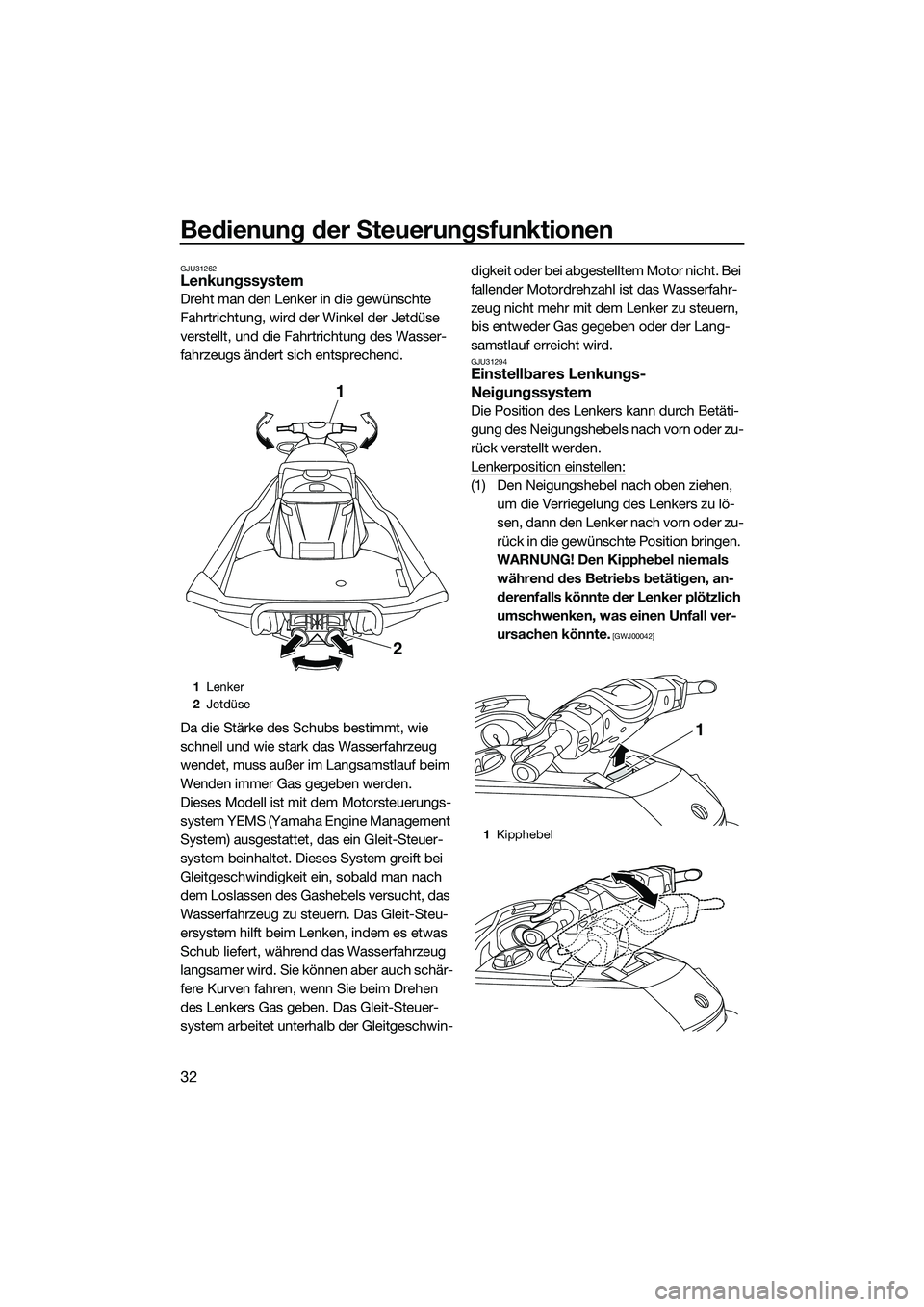

Bedienung der Steuerungsfunktionen
32
GJU31262Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
Da die Stärke des Schubs bestimmt, wie
schnell und wie stark das Wasserfahrzeug
wendet, muss außer im Langsamstlauf beim
Wenden immer Gas gegeben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, das ein Gleit-Steuer-
system beinhaltet. Dieses System greift bei
Gleitgeschwindigkeit ein, sobald man nach
dem Loslassen des Gashebels versucht, das
Wasserfahrzeug zu steuern. Das Gleit-Steu-
ersystem hilft beim Lenken, indem es etwas
Schub liefert, während das Wasserfahrzeug
langsamer wird. Sie können aber auch schär-
fere Kurven fahren, wenn Sie beim Drehen
des Lenkers Gas geben. Das Gleit-Steuer-
system arbeitet unterhalb der Gleitgeschwin-digkeit oder bei abgestelltem Motor nicht. Bei
fallender Motordrehzahl ist das Wasserfahr-
zeug nicht mehr mit dem Lenker zu steuern,
bis entweder Gas gegeben oder der Lang-
samstlauf erreicht wird.
GJU31294Einstellbares Lenkungs-
Neigungssystem
Die Position des Lenkers kann durch Betäti-
gung des Neigungshebels
nach vorn oder zu-
rück verstellt werden.
Lenkerposition einstellen:
(1) Den Neigungshebel nach oben ziehen, um die Verriegelung des Lenkers zu lö-
sen, dann den Lenker nach vorn oder zu-
rück in die gewünschte Position bringen.
WARNUNG! Den Kipphebel niemals während des Betriebs betätigen, an-
derenfalls könnte der Lenker plötzlich
umschwenken, was einen Unfall ver-
ursachen könnte.
[GWJ00042]
1 Lenker
2 Jetdüse
1
2
1Kipphebel
1
UF3J71G0.book Page 32 Thursday, June 26, 2014 11:10 AM
