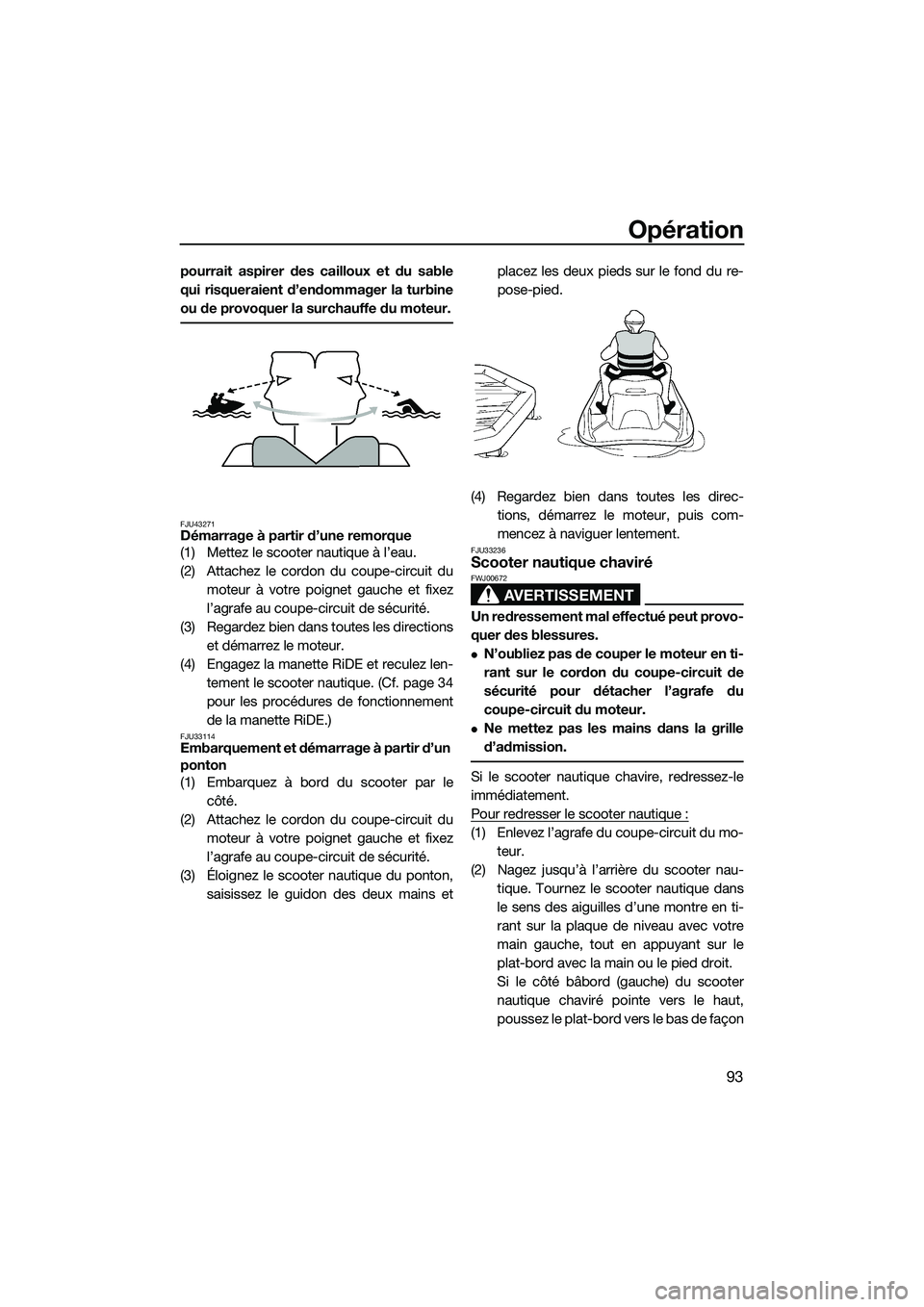

Opération
93
pourrait aspirer des cailloux et du sable
qui risqueraient d’endommager la turbine
ou de provoquer la surchauffe du moteur.
FJU43271Démarrage à partir d’une remorque
(1) Mettez le scooter nautique à l’eau.
(2) Attachez le cordon du coupe-circuit dumoteur à votre poignet gauche et fixez
l’agrafe au coupe-circuit de sécurité.
(3) Regardez bien dans toutes les directions et démarrez le moteur.
(4) Engagez la manette RiDE et reculez len- tement le scooter nautique. (Cf. page 34
pour les procédures de fonctionnement
de la manette RiDE.)
FJU33114Embarquement et démarrage à partir d’un
ponton
(1) Embarquez à bord du scooter par lecôté.
(2) Attachez le cordon du coupe-circuit du moteur à votre poignet gauche et fixez
l’agrafe au coupe-circuit de sécurité.
(3) Éloignez le scooter nautique du ponton, saisissez le guidon des deux mains et placez les deux pieds sur le fond du re-
pose-pied.
(4) Regardez bien dans toutes les direc- tions, démarrez le moteur, puis com-
mencez à naviguer lentement.
FJU33236Scooter nautique chaviré
AVERTISSEMENT
FWJ00672
Un redressement mal effectué peut provo-
quer des blessures.
N’oubliez pas de couper le moteur en ti-
rant sur le cordon du coupe-circuit de
sécurité pour détacher l’agrafe du
coupe-circuit du moteur.
Ne mettez pas les mains dans la grille
d’admission.
Si le scooter nautique chavire, redressez-le
immédiatement.
Pour redresser le scooter nautique :
(1) Enlevez l’agrafe du coupe-circuit du mo-teur.
(2) Nagez jusqu’à l’arrière du scooter nau- tique. Tournez le scooter nautique dans
le sens des aiguilles d’une montre en ti-
rant sur la plaque de niveau avec votre
main gauche, tout en appuyant sur le
plat-bord avec la main ou le pied droit.
Si le côté bâbord (gauche) du scooter
nautique chaviré pointe vers le haut,
poussez le plat-bord vers le bas de façon
UF3J71F0.book Page 93 Thursday, June 26, 2014 11:07 AM

Opération
94

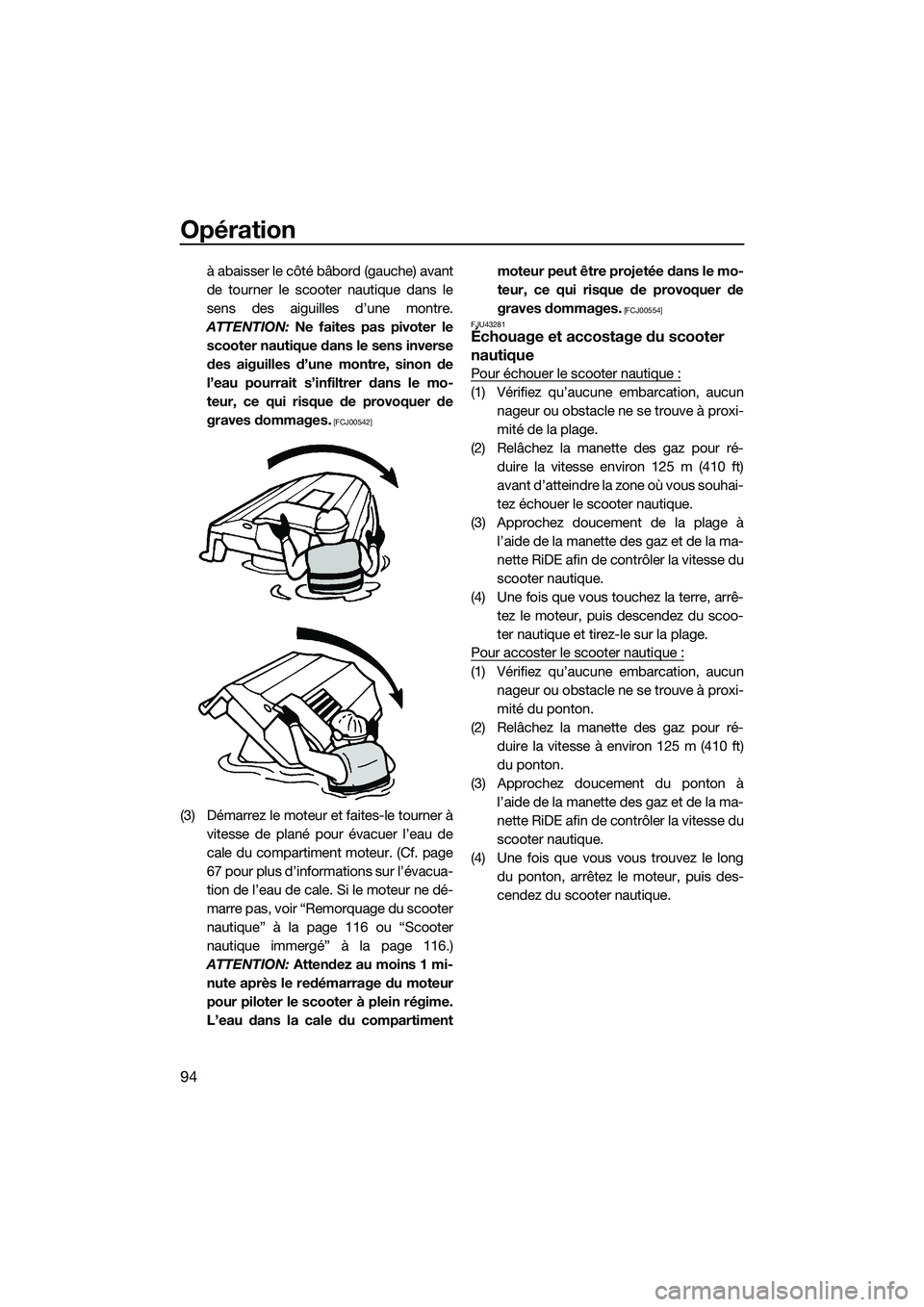

à abaisser le côté bâbord (gauche) avant
de tourner le scooter nautique dans le
sens des aiguilles d’une montre.
ATTENTION: Ne faites pas pivoter le
scooter nautique dans le sens inverse
des aiguilles d’une montre, sinon de
l’eau pourrait s’infiltrer dans le mo-
teur, ce qui risque de provoquer de
graves dommages.
[FCJ00542]
(3) Démarrez le moteur et faites-le tourner à vitesse de plané pour évacuer l’eau de
cale du compartiment moteur. (Cf. page
67 pour plus d’informations sur l’évacua-
tion de l’eau de cale. Si le moteur ne dé-
marre pas, voir “Remorquage du scooter
nautique” à la page 116 ou “Scooter
nautique immergé” à la page 116.)
ATTENTION: Attendez au moins 1 mi-
nute après le redémarrage du moteur
pour piloter le scooter à plein régime.
L’eau dans la cale du compartiment moteur peut être projetée dans le mo-
teur, ce qui risque de provoquer de
graves dommages.
[FCJ00554]
FJU43281
Échouage et accostage du scooter
nautique
Pour échouer le scooter nautique :
(1) Vérifiez qu’aucune embarcation, aucun nageur ou obstacle ne se trouve à proxi-
mité de la plage.
(2) Relâchez la manette des gaz pour ré- duire la vitesse environ 125 m (410 ft)
avant d’atteindre la zone où vous souhai-
tez échouer le scooter nautique.
(3) Approchez doucement de la plage à l’aide de la manette des gaz et de la ma-
nette RiDE afin de contrôler la vitesse du
scooter nautique.
(4) Une fois que vous touchez la terre, arrê- tez le moteur, puis descendez du scoo-
ter nautique et tirez-le sur la plage.
Pour accoster le scooter nautique :
(1) Vérifiez qu’aucune embarcation, aucun nageur ou obstacle ne se trouve à proxi-
mité du ponton.
(2) Relâchez la manette des gaz pour ré- duire la vitesse à environ 125 m (410 ft)
du ponton.
(3) Approchez doucement du ponton à l’aide de la manette des gaz et de la ma-
nette RiDE afin de contrôler la vitesse du
scooter nautique.
(4) Une fois que vous vous trouvez le long du ponton, arrêtez le moteur, puis des-
cendez du scooter nautique.
UF3J71F0.book Page 94 Thursday, June 26, 2014 11:07 AM

Opération
95

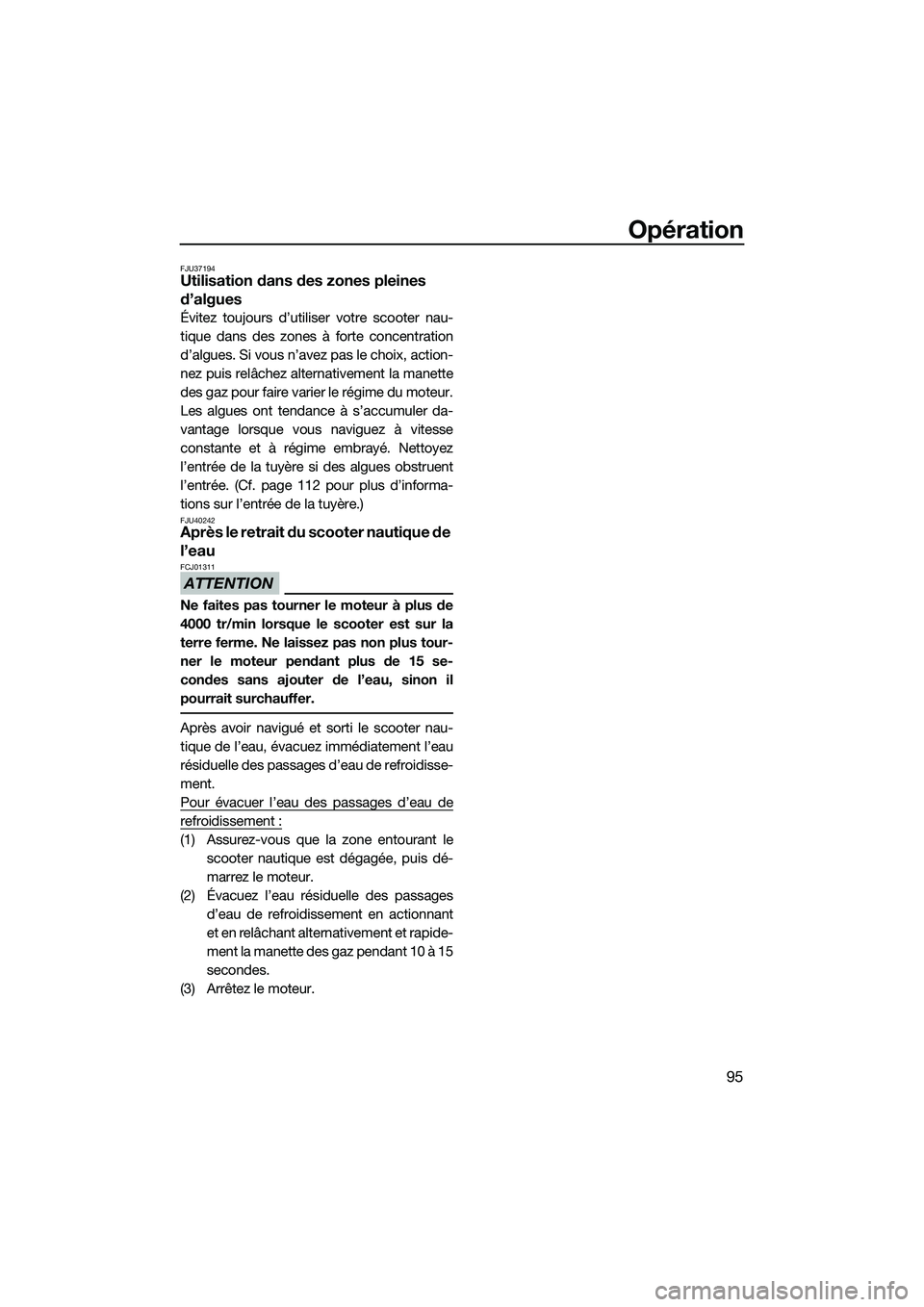

FJU37194Utilisation dans des zones pleines
d’algues
Évitez toujours d’utiliser votre scooter nau-
tique dans des zones à forte concentration
d’algues. Si vous n’avez pas le choix, action-
nez puis relâchez alternativement la manette
des gaz pour faire varier le régime du moteur.
Les algues ont tendance à s’accumuler da-
vantage lorsque vous naviguez à vitesse
constante et à régime embrayé. Nettoyez
l’entrée de la tuyère si des algues obstruent
l’entrée. (Cf. page 112 pour plus d’informa-
tions sur l’entrée de la tuyère.)
FJU40242Après le retrait du scooter nautique de
l’eau
ATTENTION
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
Après avoir navigué et sorti le scooter nau-
tique de l’eau, évacuez immédiatement l’eau
résiduelle des passages d’eau de refroidisse-
ment.
Pour évacuer l’eau des passages d’eau de
refroidissement :
(1) Assurez-vous que la zone entourant lescooter nautique est dégagée, puis dé-
marrez le moteur.
(2) Évacuez l’eau résiduelle des passages d’eau de refroidissement en actionnant
et en relâchant alternativement et rapide-
ment la manette des gaz pendant 10 à 15
secondes.
(3) Arrêtez le moteur.
UF3J71F0.book Page 95 Thursday, June 26, 2014 11:07 AM

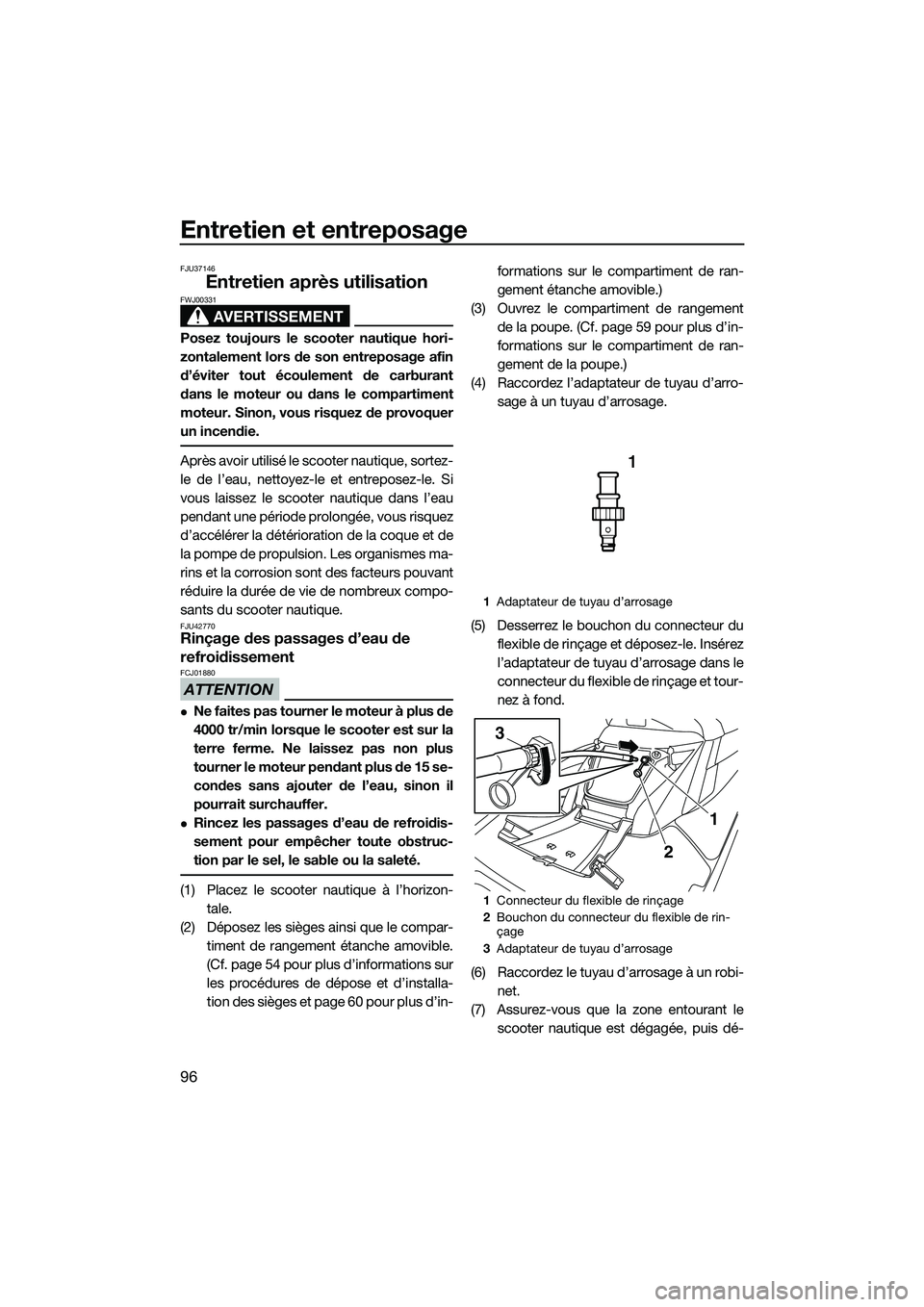

Entretien et entreposage
96
FJU37146
Entretien après utilisation
AVERTISSEMENT
FWJ00331
Posez toujours le scooter nautique hori-
zontalement lors de son entreposage afin
d’éviter tout écoulement de carburant
dans le moteur ou dans le compartiment
moteur. Sinon, vous risquez de provoquer
un incendie.
Après avoir utilisé le scooter nautique, sortez-
le de l’eau, nettoyez-le et entreposez-le. Si
vous laissez le scooter nautique dans l’eau
pendant une période prolongée, vous risquez
d’accélérer la détérioration de la coque et de
la pompe de propulsion. Les organismes ma-
rins et la corrosion sont des facteurs pouvant
réduire la durée de vie de nombreux compo-
sants du scooter nautique.
FJU42770Rinçage des passages d’eau de
refroidissement
ATTENTION
FCJ01880
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus
tourner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
Rincez les passages d’eau de refroidis-
sement pour empêcher toute obstruc-
tion par le sel, le sable ou la saleté.
(1) Placez le scooter nautique à l’horizon-tale.
(2) Déposez les sièges ainsi que le compar- timent de rangement étanche amovible.
(Cf. page 54 pour plus d’informations sur
les procédures de dépose et d’installa-
tion des sièges et page 60 pour plus d’in- formations sur le compartiment de ran-
gement étanche amovible.)
(3) Ouvrez le compartiment de rangement de la poupe. (Cf. page 59 pour plus d’in-
formations sur le compartiment de ran-
gement de la poupe.)
(4) Raccordez l’adaptateur de tuyau d’arro- sage à un tuyau d’arrosage.
(5) Desserrez le bouchon du connecteur du flexible de rinçage et déposez-le. Insérez
l’adaptateur de tuyau d’arrosage dans le
connecteur du flexible de rinçage et tour-
nez à fond.
(6) Raccordez le tuyau d’arrosage à un robi- net.
(7) Assurez-vous que la zone entourant le scooter nautique est dégagée, puis dé-
1Adaptateur de tuyau d’arrosage
1 Connecteur du flexible de rinçage
2 Bouchon du connecteur du flexible de rin-
çage
3 Adaptateur de tuyau d’arrosage
1
3
2
UF3J71F0.book Page 96 Thursday, June 26, 2014 11:07 AM

Entretien et entreposage
97

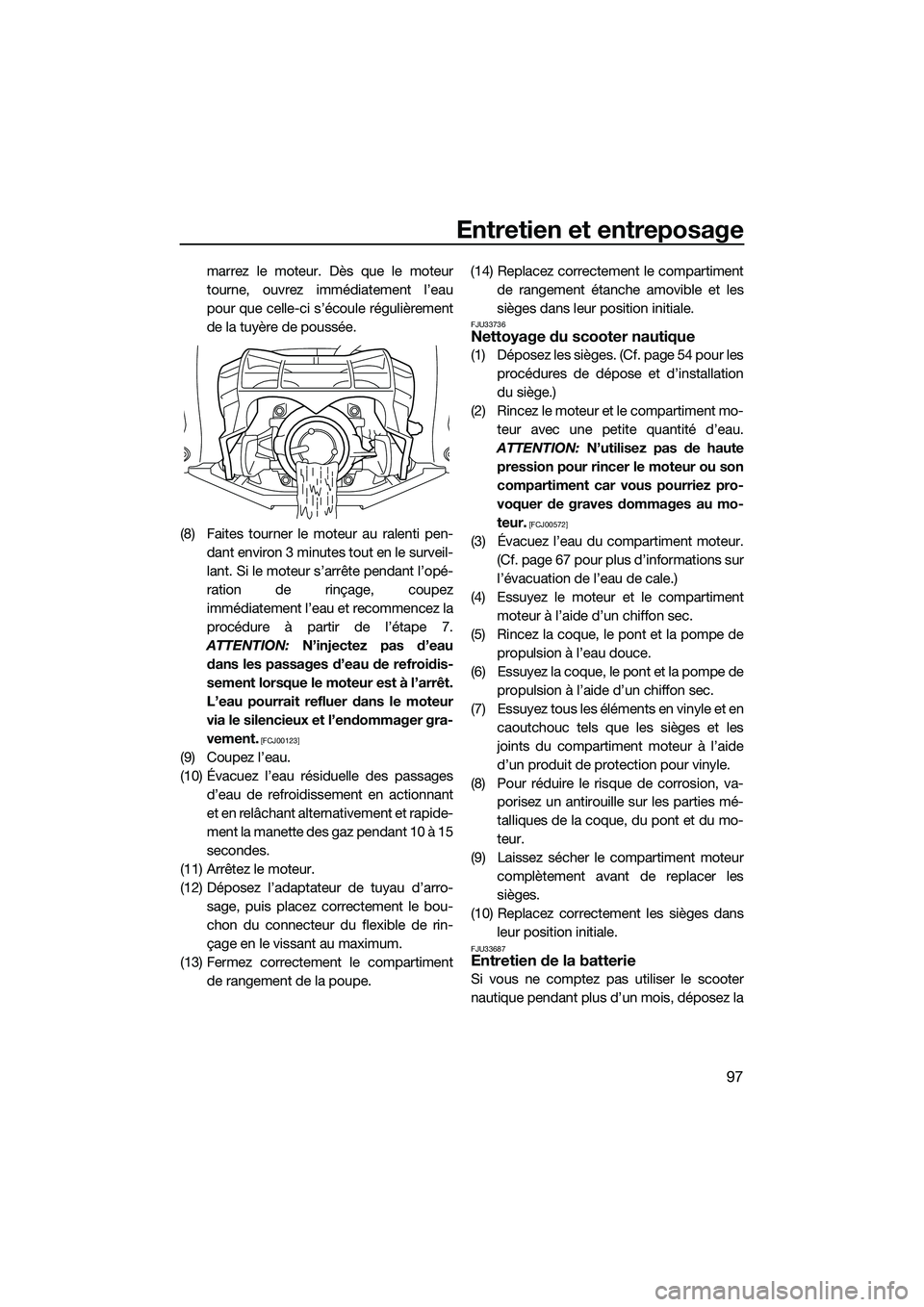

marrez le moteur. Dès que le moteur
tourne, ouvrez immédiatement l’eau
pour que celle-ci s’écoule régulièrement
de la tuyère de poussée.
(8) Faites tourner le moteur au ralenti pen- dant environ 3 minutes tout en le surveil-
lant. Si le moteur s’arrête pendant l’opé-
ration de rinçage, coupez
immédiatement l’eau et recommencez la
procédure à partir de l’étape 7.
ATTENTION: N’injectez pas d’eau
dans les passages d’eau de refroidis-
sement lorsque le moteur est à l’arrêt.
L’eau pourrait refluer dans le moteur
via le silencieux et l’endommager gra-
vement.
[FCJ00123]
(9) Coupez l’eau.
(10) Évacuez l’eau résiduelle des passages d’eau de refroidissement en actionnant
et en relâchant alternativement et rapide-
ment la manette des gaz pendant 10 à 15
secondes.
(11) Arrêtez le moteur.
(12) Déposez l’adaptateur de tuyau d’arro- sage, puis placez correctement le bou-
chon du connecteur du flexible de rin-
çage en le vissant au maximum.
(13) Fermez correctement le compartiment de rangement de la poupe. (14) Replacez correctement le compartiment
de rangement étanche amovible et les
sièges dans leur position initiale.
FJU33736Nettoyage du scooter nautique
(1) Déposez les sièges. (Cf. page 54 pour lesprocédures de dépose et d’installation
du siège.)
(2) Rincez le moteur et le compartiment mo- teur avec une petite quantité d’eau.
ATTENTION: N’utilisez pas de haute
pression pour rincer le moteur ou son
compartiment car vous pourriez pro-
voquer de graves dommages au mo-
teur.
[FCJ00572]
(3) Évacuez l’eau du compartiment moteur. (Cf. page 67 pour plus d’informations sur
l’évacuation de l’eau de cale.)
(4) Essuyez le moteur et le compartiment moteur à l’aide d’un chiffon sec.
(5) Rincez la coque, le pont et la pompe de propulsion à l’eau douce.
(6) Essuyez la coque, le pont et la po mpe de propulsion à l’aide d’un chiffon sec.
(7) Essuyez tous les éléments en vinyle et en caoutchouc tels que les sièges et les
joints du compartiment moteur à l’aide
d’un produit de protection pour vinyle.
(8) Pour réduire le risque de corrosion, va- porisez un antirouille sur les parties mé-
talliques de la coque, du pont et du mo-
teur.
(9) Laissez sécher le compartiment moteur complètement avant de replacer les
sièges.
(10) Replacez correctement les sièges dans leur position initiale.
FJU33687Entretien de la batterie
Si vous ne comptez pas utiliser le scooter
nautique pendant plus d’un mois, déposez la
UF3J71F0.book Page 97 Thursday, June 26, 2014 11:07 AM

Entretien et entreposage
98
batterie du scooter, contrôlez-la et entrepo-
sez-la dans un endroit frais et sec.
AVERTISSEMENT
FWJ00792
L’électrolyte de la batterie, toxique et dan-
gereux, provoque de graves brûlures, etc.
Il contient de l’acide sulfurique. Évitez tout
contact avec la peau, les yeux ou les vête-
ments.
Antidotes
Contact externe : rincez abondamment à
l’eau.
Contact interne : boire une grande quan-
tité d’eau ou de lait. Buvez par la suite du
lait de magnésie, un œuf battu ou de l’huile
végétale. Appelez d’urgence un médecin.
Contact oculaire : rincez à l’eau pendant
15 minutes et consultez d’urgence un mé-
decin.
Les batteries produisent des gaz explo-
sifs. Maintenez à l’écart des étincelles,
flammes, cigarettes, etc. En cas d’utilisa-
tion ou de chargement de la batterie dans
un espace clos, veillez à ce que ce dernier
soit bien aéré. Protégez-vous toujours les
yeux lors de travaux à proximité des batte-
ries.
À tenir hors de portée des enfants.

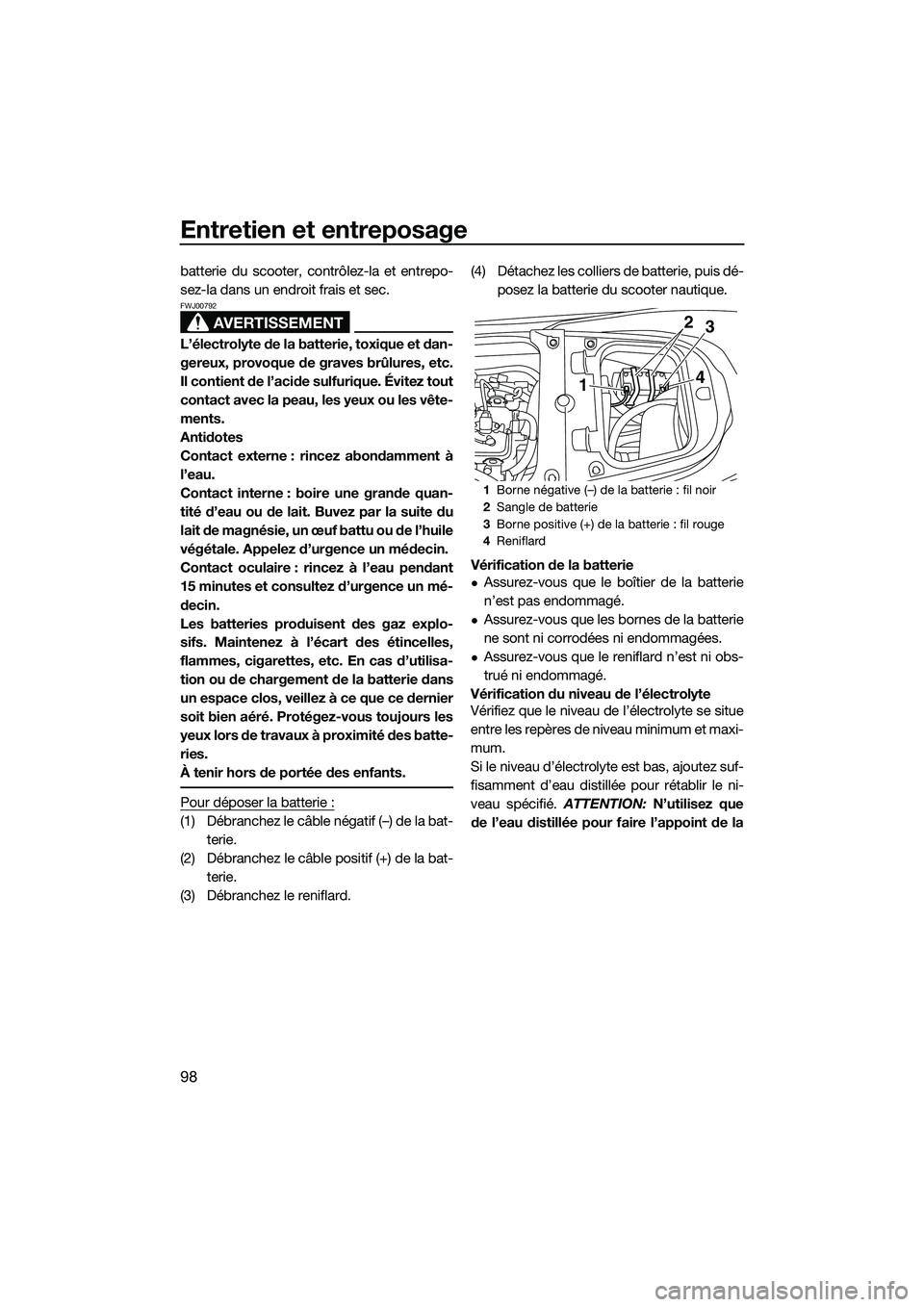

Pour déposer la batterie :
(1) Débranchez le câble négatif (–) de la bat-terie.
(2) Débranchez le câble positif (+) de la bat- terie.
(3) Débranchez le reniflard. (4) Détachez les colliers de batterie, puis dé-
posez la batterie du scooter nautique.
Vérification de la batterie
Assurez-vous que le boîtier de la batterie
n’est pas endommagé.
Assurez-vous que les bornes de la batterie
ne sont ni corrodées ni endommagées.
Assurez-vous que le reniflard n’est ni obs-
trué ni endommagé.
Vérification du niveau de l’électrolyte
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum et maxi-
mum.
Si le niveau d’électrolyte est bas, ajoutez suf-
fisamment d’eau distillée pour rétablir le ni-
veau spécifié. ATTENTION: N’utilisez que
de l’eau distillée pour faire l’appoint de la
1 Borne négative (–) de la batterie : fil noir
2 Sangle de batterie
3 Borne positive (+) de la batterie : fil rouge
4 Reniflard
143
2
UF3J71F0.book Page 98 Thursday, June 26, 2014 11:07 AM

Entretien et entreposage
99

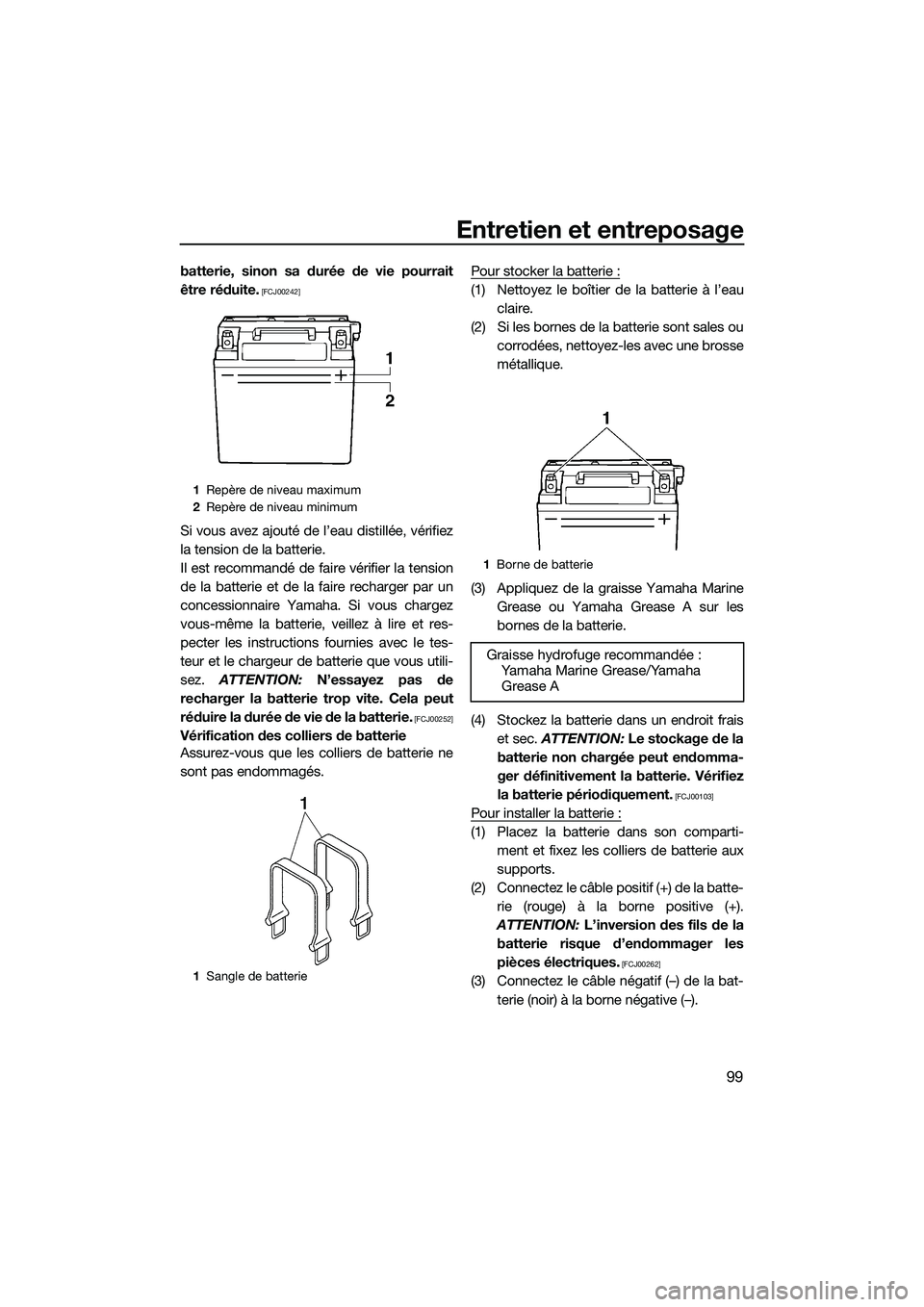

batterie, sinon sa durée de vie pourrait
être réduite.
[FCJ00242]
Si vous avez ajouté de l’eau distillée, vérifiez
la tension de la batterie.
Il est recommandé de faire vérifier la tension
de la batterie et de la faire recharger par un
concessionnaire Yamaha. Si vous chargez
vous-même la batterie, veillez à lire et res-
pecter les instructions fournies avec le tes-
teur et le chargeur de batterie que vous utili-
sez. ATTENTION: N’essayez pas de
recharger la batterie trop vite. Cela peut
réduire la durée de vie de la batterie.
[FCJ00252]
Vérification des colliers de batterie
Assurez-vous que les colliers de batterie ne
sont pas endommagés. Pour stocker la batterie :
(1) Nettoyez le boîtier de la batterie à l’eau
claire.
(2) Si les bornes de la batterie sont sales ou corrodées, nettoyez-les avec une brosse
métallique.
(3) Appliquez de la graisse Yamaha Marine Grease ou Yamaha Grease A sur les
bornes de la batterie.
(4) Stockez la batterie dans un endroit frais et sec. ATTENTION: Le stockage de la
batterie non chargée peut endomma-
ger définitivement la batterie. Vérifiez
la batterie périodiquement.
[FCJ00103]
Pour installer la batterie :
(1) Placez la batterie dans son comparti- ment et fixez les colliers de batterie aux
supports.
(2) Connectez le câble positif (+) de la batte- rie (rouge) à la borne positive (+).
ATTENTION: L’inversion des fils de la
batterie risque d’endommager les
pièces électriques.
[FCJ00262]
(3) Connectez le câble négatif (–) de la bat-
terie (noir) à la borne négative (–).
1Repère de niveau maximum
2 Repère de niveau minimum
1 Sangle de batterie
1Borne de batterie
Graisse hydrofuge recommandée :
Yamaha Marine Grease/Yamaha
Grease A
UF3J71F0.book Page 99 Thursday, June 26, 2014 11:07 AM

Entretien et entreposage
100

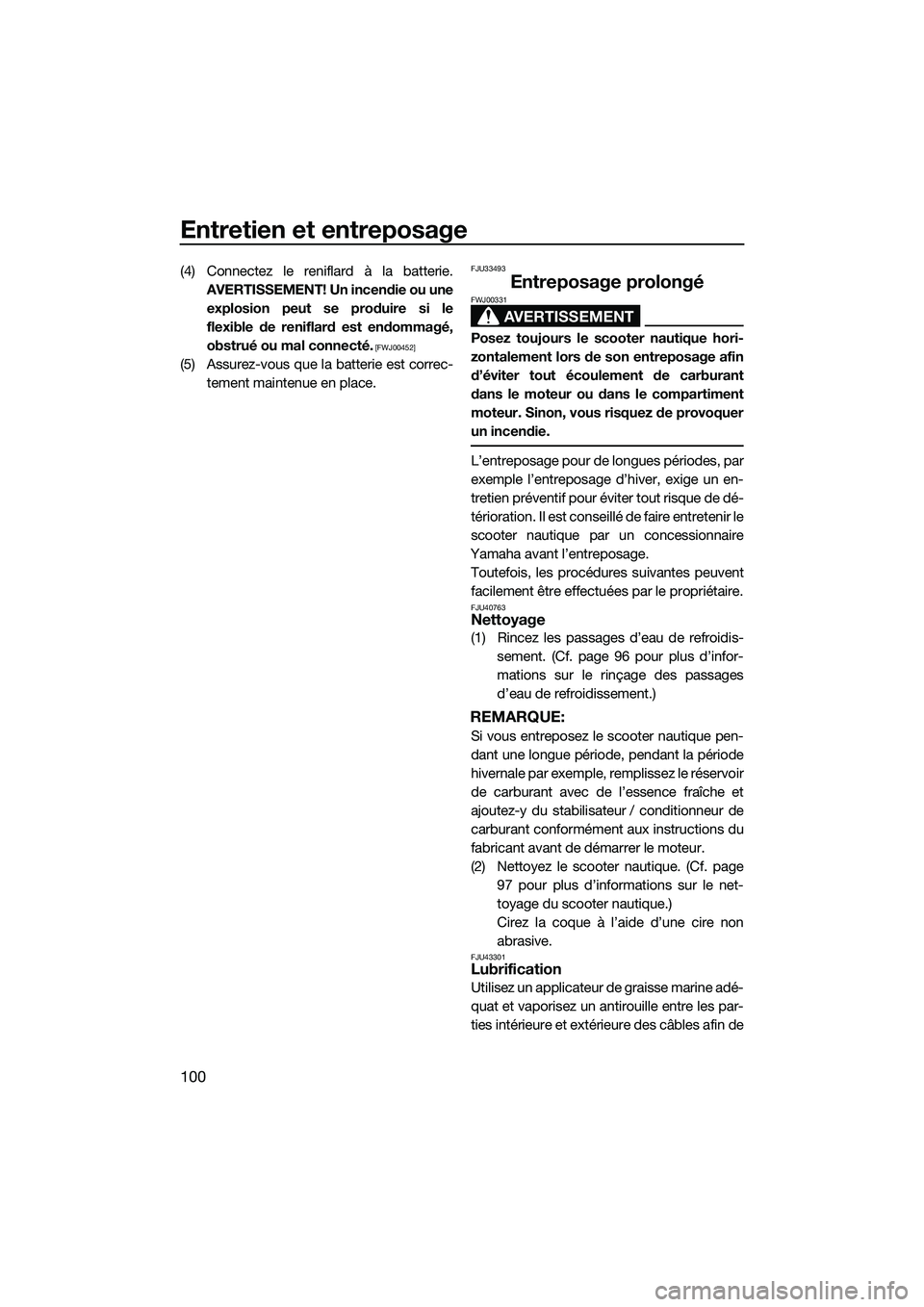

(4) Connectez le reniflard à la batterie.AVERTISSEMENT! Un incendie ou uneexplosion peut se produire si le
flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00452]
(5) Assurez-vous que la batterie est correc- tement maintenue en place.
FJU33493
Entreposage prolongé
AVERTISSEMENT
FWJ00331
Posez toujours le scooter nautique hori-
zontalement lors de son entreposage afin
d’éviter tout écoulement de carburant
dans le moteur ou dans le compartiment
moteur. Sinon, vous risquez de provoquer
un incendie.
L’entreposage pour de longues périodes, par
exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dé-
térioration. Il est conse illé de faire entretenir le
scooter nautique par un concessionnaire
Yamaha avant l’entreposage. Toutefois, les procédures suivantes peuvent
facilement être effectuées par le propriétaire.
FJU40763Nettoyage
(1) Rincez les passages d’eau de refroidis- sement. (Cf. page 96 pour plus d’infor-
mations sur le rinçage des passages
d’eau de refroidissement.)
REMARQUE:
Si vous entreposez le scooter nautique pen-
dant une longue période, pendant la période
hivernale par exemple, remplissez le réservoir
de carburant avec de l’essence fraîche et
ajoutez-y du stabilisateur / conditionneur de
carburant conformément aux instructions du
fabricant avant de démarrer le moteur.
(2) Nettoyez le scooter nautique. (Cf. page97 pour plus d’informations sur le net-
toyage du scooter nautique.)
Cirez la coque à l’aide d’une cire non
abrasive.
FJU43301Lubrification
Utilisez un applicateur de graisse marine adé-
quat et vaporisez un antirouille entre les par-
ties intérieure et extérieure des câbles afin de
UF3J71F0.book Page 100 Thursday, June 26, 2014 11:07 AM

Entretien et entreposage
101

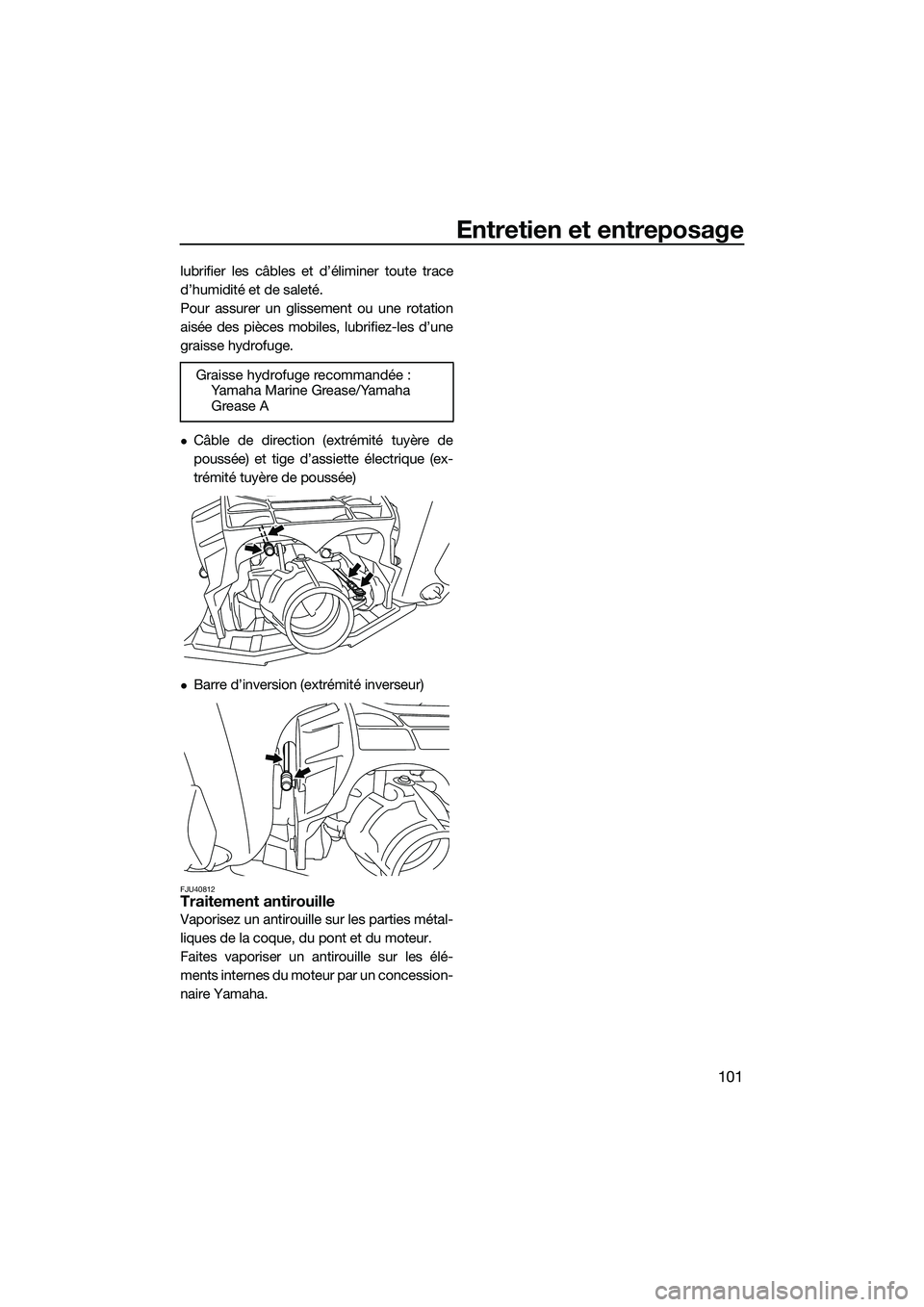

lubrifier les câbles et d’éliminer toute trace
d’humidité et de saleté.
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, lubrifiez-les d’une
graisse hydrofuge.
Câble de direction (extrémité tuyère de
poussée) et tige d’assiette électrique (ex-
trémité tuyère de poussée)
Barre d’inversion (extrémité inverseur)
FJU40812Traitement antirouille
Vaporisez un antirouille sur les parties métal-
liques de la coque, du pont et du moteur.
Faites vaporiser un antirouille sur les élé-
ments internes du moteur par un concession-
naire Yamaha.Graisse hydrofuge recommandée :
Yamaha Marine Grease/Yamaha
Grease A
UF3J71F0.book Page 101 Thursday, June 26, 2014 11:07 AM

Entretien
102
FJU33769

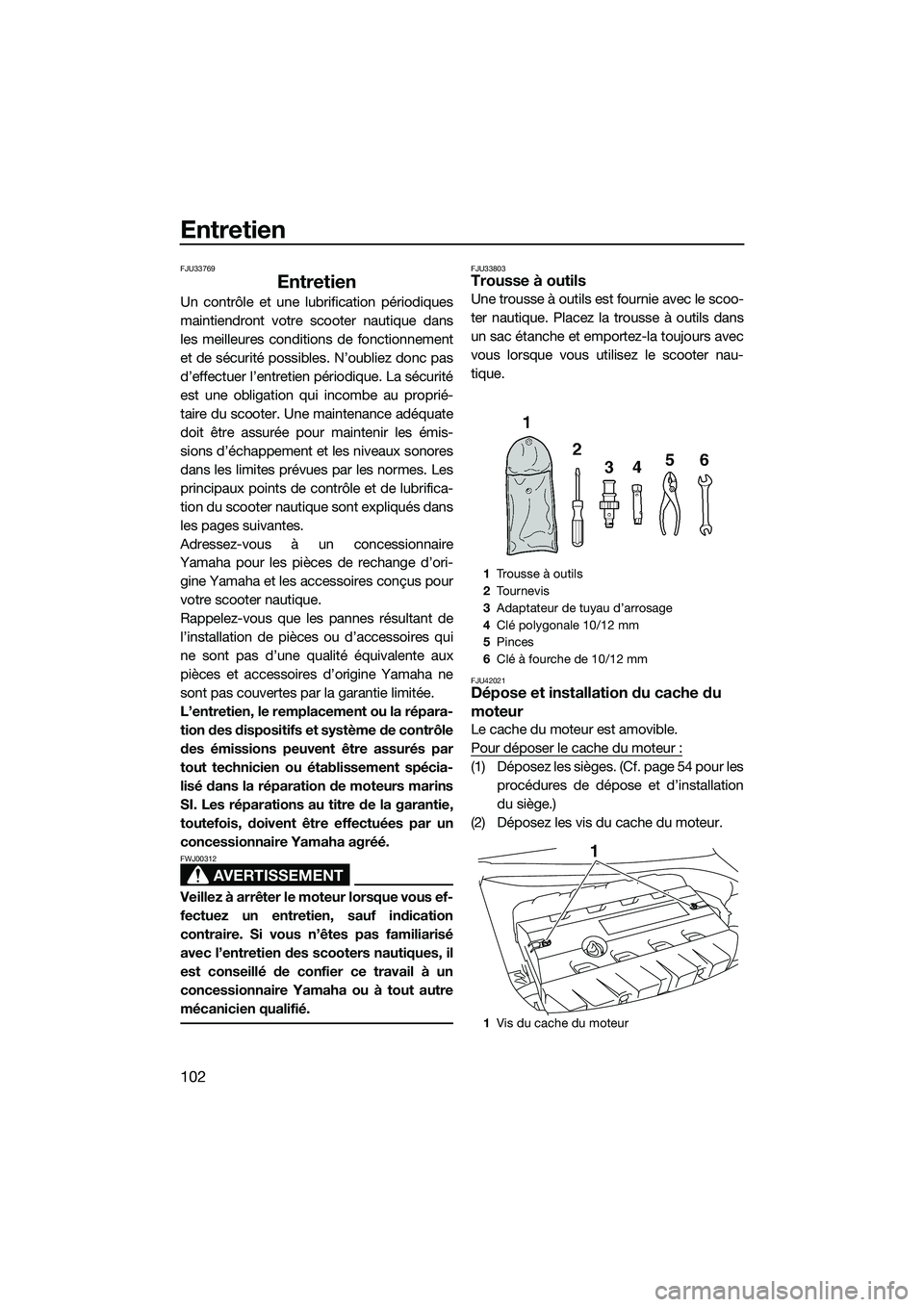

Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans
les meilleures conditions de fonctionnement
et de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au proprié-
taire du scooter. Une maintenance adéquate
doit être assurée pour maintenir les émis-
sions d’échappement et les niveaux sonores
dans les limites prévues par les normes. Les
principaux points de contrôle et de lubrifica-
tion du scooter nautique sont expliqués dans
les pages suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux
pièces et accessoires d’origine Yamaha ne
sont pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00312
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication
contraire. Si vous n’êtes pas familiarisé
avec l’entretien des scooters nautiques, il
est conseillé de confier ce travail à un
concessionnaire Yamaha ou à tout autre
mécanicien qualifié.
FJU33803Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nau-
tique.
FJU42021Dépose et installation du cache du
moteur
Le cache du moteur est amovible.
Pour déposer le cache du moteur :
(1) Déposez les sièges. (Cf. page 54 pour les procédures de dépose et d’installation
du siège.)
(2) Déposez les vis du cache du moteur.
1 Trousse à outils
2 Tournevis
3 Adaptateur de tuyau d’arrosage
4 Clé polygonale 10/12 mm
5 Pinces
6 Clé à fourche de 10/12 mm
1 Vis du cache du moteur
1
UF3J71F0.book Page 102 Thursday, June 26, 2014 11:07 AM
