YAMAHA FX SVHO 2015 Notices Demploi (in French)

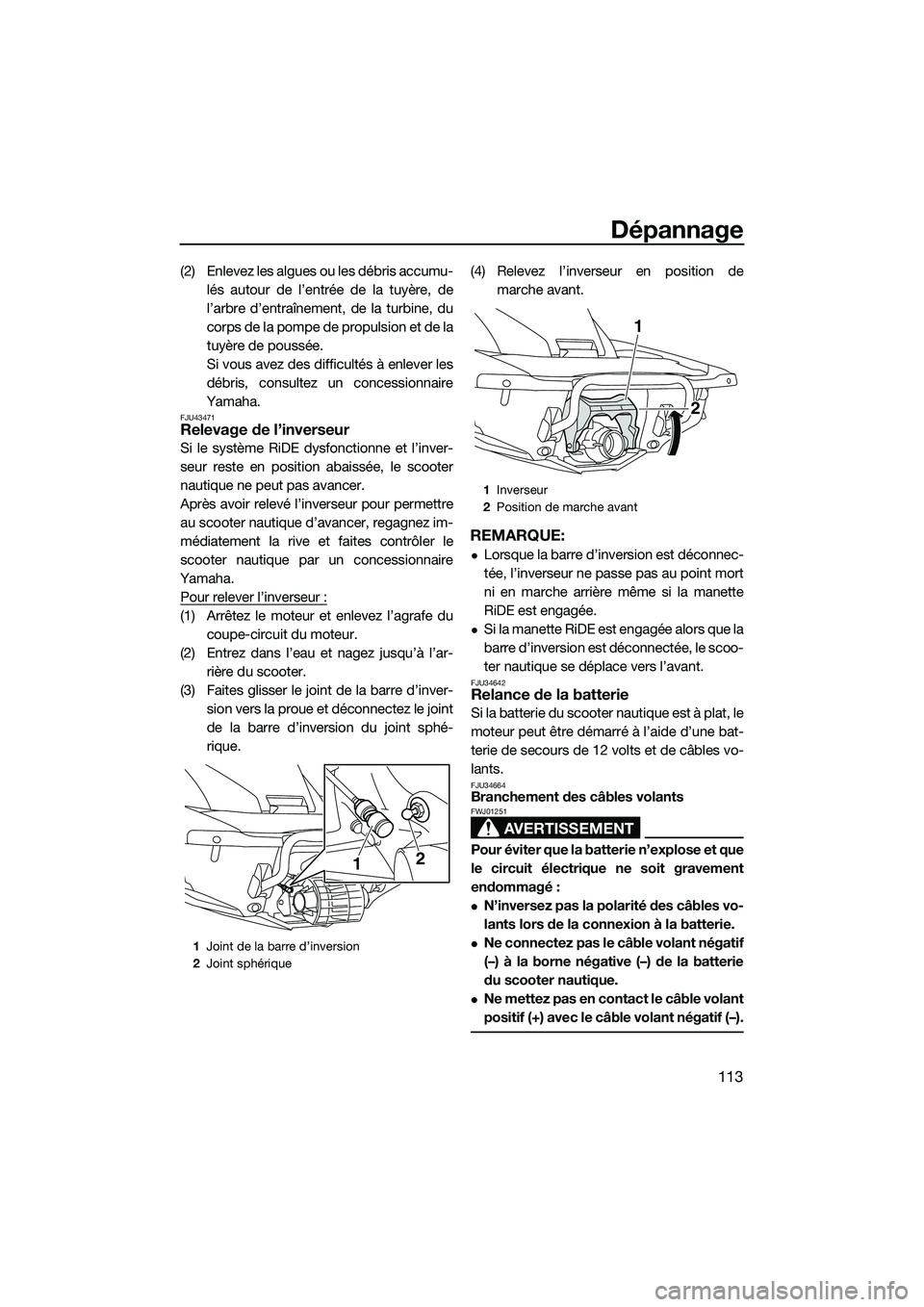

Dépannage
113
(2) Enlevez les algues ou les débris accumu-lés autour de l’entrée de la tuyère, de
l’arbre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU43471Relevage de l’inverseur
Si le système RiDE dysfonctionne et l’inver-
seur reste en position abaissée, le scooter
nautique ne peut pas avancer.
Après avoir relevé l’inverseur pour permettre
au scooter nautique d’avancer, regagnez im-
médiatement la rive et faites contrôler le
scooter nautique par un concessionnaire
Yamaha. Pour relever l’inverseur :
(1) Arrêtez le moteur et enlevez l’agrafe du coupe-circuit du moteur.
(2) Entrez dans l’eau et nagez jusqu’à l’ar- rière du scooter.
(3) Faites glisser le joint de la barre d’inver- sion vers la proue et déconnectez le joint
de la barre d’inversion du joint sphé-
rique. (4) Relevez l’inverseur en position de
marche avant.
REMARQUE:
Lorsque la barre d’inversion est déconnec-
tée, l’inverseur ne passe pas au point mort
ni en marche arrière même si la manette
RiDE est engagée.
Si la manette RiDE est engagée alors que la
barre d’inversion est déconnectée, le scoo-
ter nautique se déplace vers l’avant.
FJU34642Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une bat-
terie de secours de 12 volts et de câbles vo-
lants.
FJU34664Branchement des câbles volants
AVERTISSEMENT
FWJ01251
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif (–).
1Joint de la barre d’inversion
2 Joint sphérique
1 2
1
Inverseur
2 Position de marche avant
2
1
UF3J71F0.book Page 113 Thursday, June 26, 2014 11:07 AM

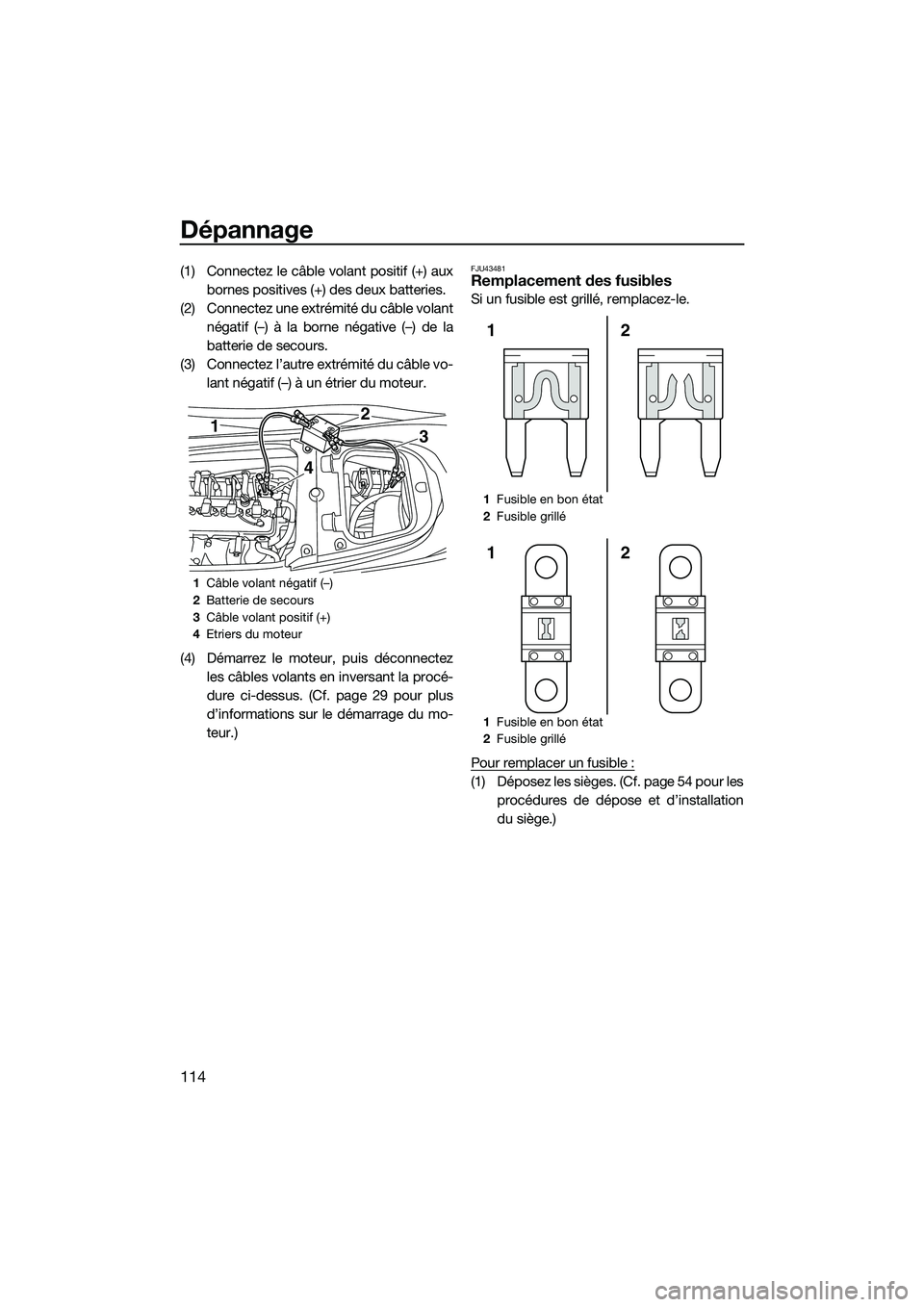

Dépannage
114
(1) Connectez le câble volant positif (+) auxbornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours.
(3) Connectez l’autre extrémité du câble vo- lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 29 pour plus
d’informations sur le démarrage du mo-
teur.)FJU43481Remplacement des fusibles
Si un fusible est grillé, remplacez-le.
Pour remplacer un fusible :
(1) Déposez les sièges. (Cf. page 54 pour lesprocédures de dépose et d’installation
du siège.)
1Câble volant négatif (–)
2 Batterie de secours
3 Câble volant positif (+)
4 Etriers du moteur
1
4
3
2
1Fusible en bon état
2 Fusible grillé
1 Fusible en bon état
2 Fusible grillé
2
1
2
1
UF3J71F0.book Page 114 Thursday, June 26, 2014 11:07 AM

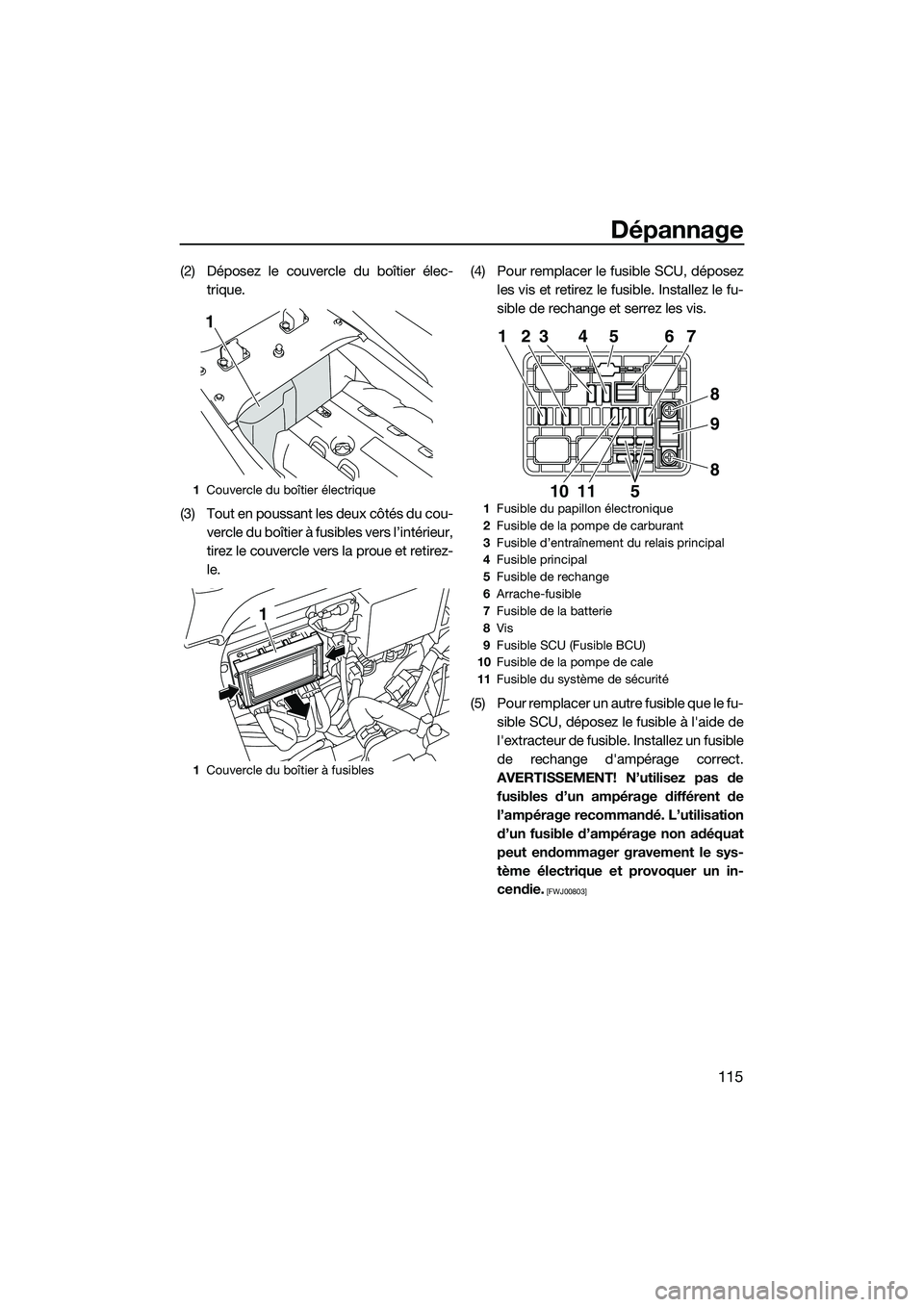

Dépannage
115
(2) Déposez le couvercle du boîtier élec-trique.
(3) Tout en poussant les deux côtés du cou- vercle du boîtier à fusibles vers l’intérieur,
tirez le couvercle vers la proue et retirez-
le. (4) Pour remplacer le fusible SCU, déposez
les vis et retirez le fusible. Installez le fu-
sible de rechange et serrez les vis.
(5) Pour remplacer un autre fusible que le fu- sible SCU, déposez le fusible à l'aide de
l'extracteur de fusible. Installez un fusible
de rechange d'ampérage correct.
AVERTISSEMENT! N’utilisez pas de fusibles d’un ampérage différent de
l’ampérage recommandé. L’utilisation
d’un fusible d’ampérage non adéquat
peut endommager gravement le sys-
tème électrique et provoquer un in-
cendie.
[FWJ00803]
1 Couvercle du boîtier électrique
1 Couvercle du boîtier à fusibles
1
1
1Fusible du papillon électronique
2 Fusible de la pompe de carburant
3 Fusible d’entraînement du relais principal
4 Fusible principal
5 Fusible de rechange
6 Arrache-fusible
7 Fusible de la batterie
8 Vis
9 Fusible SCU (Fusible BCU)
10 Fusible de la pompe de cale
11 Fusible du système de sécurité
1
5
23 4 5 6 7
8
9
8
1110
UF3J71F0.book Page 115 Thursday, June 26, 2014 11:07 AM

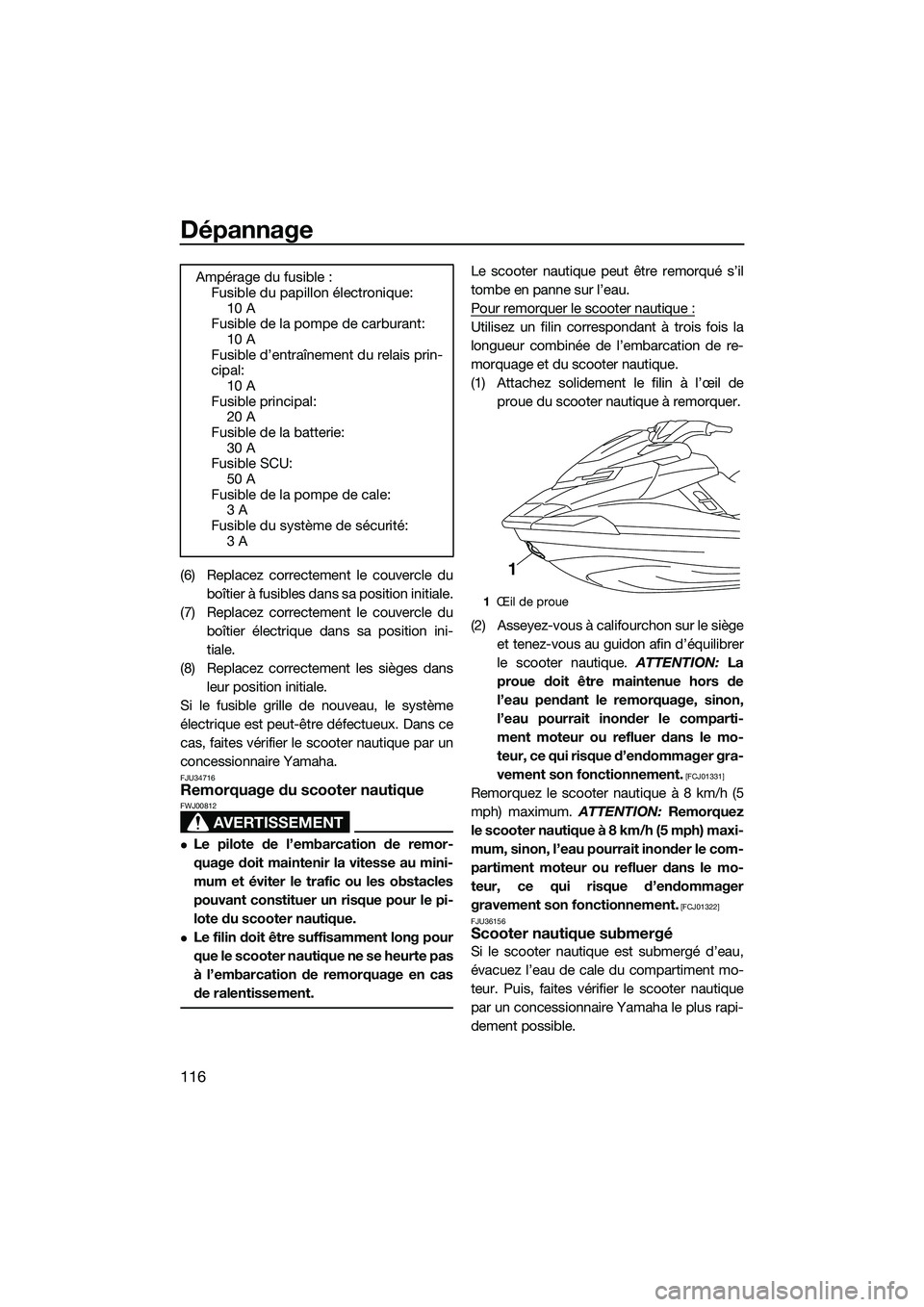

Dépannage
116
(6) Replacez correctement le couvercle duboîtier à fusibles dans sa position initiale.
(7) Replacez correctement le couvercle du boîtier électrique dans sa position ini-
tiale.
(8) Replacez correctement les sièges dans leur position initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU34716Remorquage du scooter nautique
AVERTISSEMENT
FWJ00812
Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstacles
pouvant constituer un risque pour le pi-
lote du scooter nautique.
Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil de proue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège et tenez-vous au guidon afin d’équilibrer
le scooter nautique. ATTENTION: La
proue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le comparti-
ment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01331]
Remorquez le scooter nautique à 8 km/h (5
mph) maximum. ATTENTION: Remorquez
le scooter nautique à 8 km/h (5 mph) maxi-
mum, sinon, l’eau pourrait inonder le com-
partiment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager
gravement son fonctionnement.
[FCJ01322]
FJU36156
Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
Ampérage du fusible :
Fusible du papillon électronique:
10 A
Fusible de la pompe de carburant: 10 A
Fusible d’entraînement du relais prin-
cipal: 10 A
Fusible principal: 20 A
Fusible de la batterie:
30 A
Fusible SCU: 50 A
Fusible de la pompe de cale: 3 A
Fusible du système de sécurité:
3 A
1Œil de proue
1
UF3J71F0.book Page 116 Thursday, June 26, 2014 11:07 AM

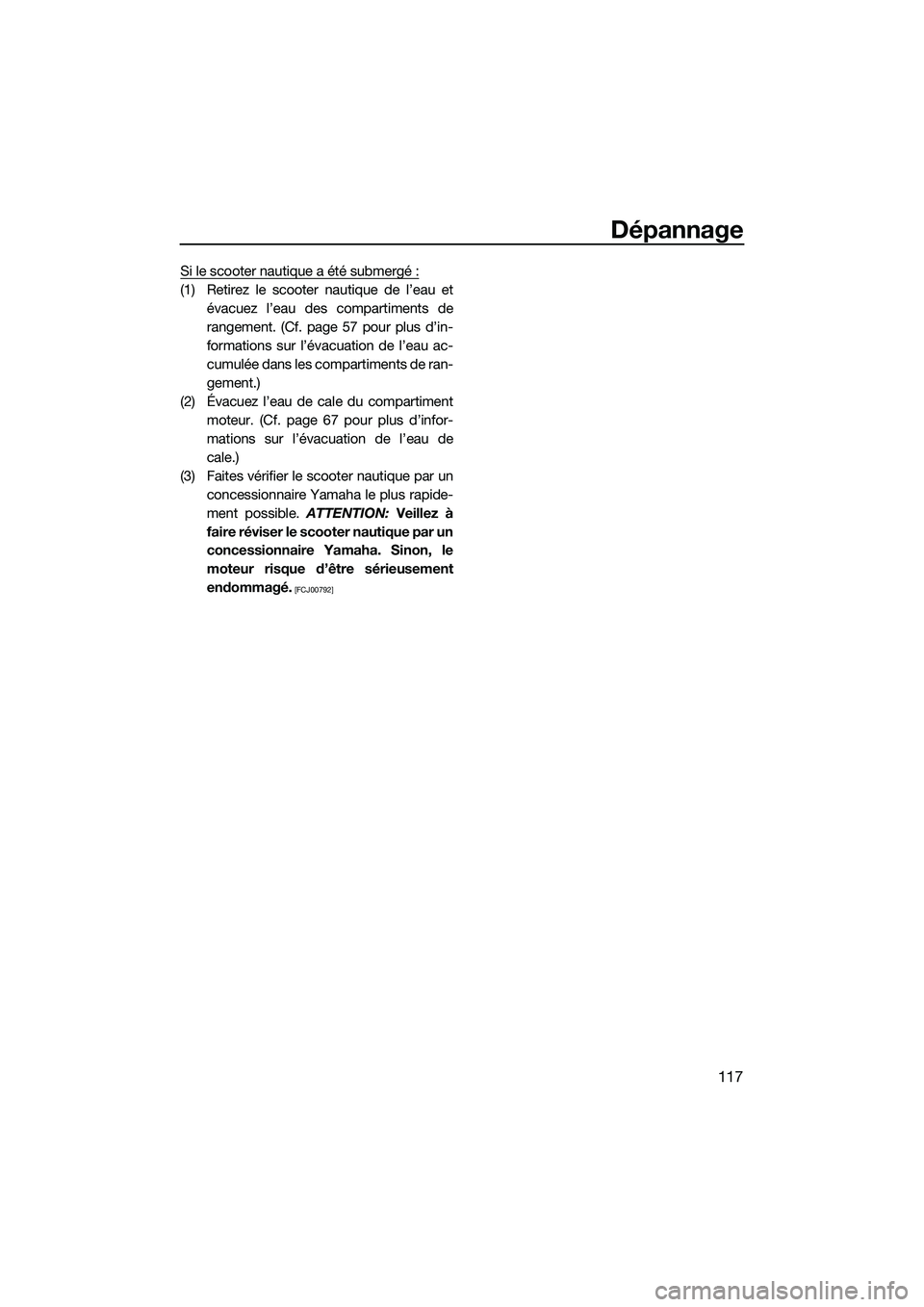

Dépannage
117
Si le scooter nautique a été submergé :
(1) Retirez le scooter nautique de l’eau etévacuez l’eau des compartiments de
rangement. (Cf. page 57 pour plus d’in-
formations sur l’évacuation de l’eau ac-
cumulée dans les compartiments de ran-
gement.)
(2) Évacuez l’eau de cale du compartiment moteur. (Cf. page 67 pour plus d’infor-
mations sur l’évacuation de l’eau de
cale.)
(3) Faites vérifier le scooter nautique par un concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement
endommagé.
[FCJ00792]
UF3J71F0.book Page 117 Thursday, June 26, 2014 11:07 AM

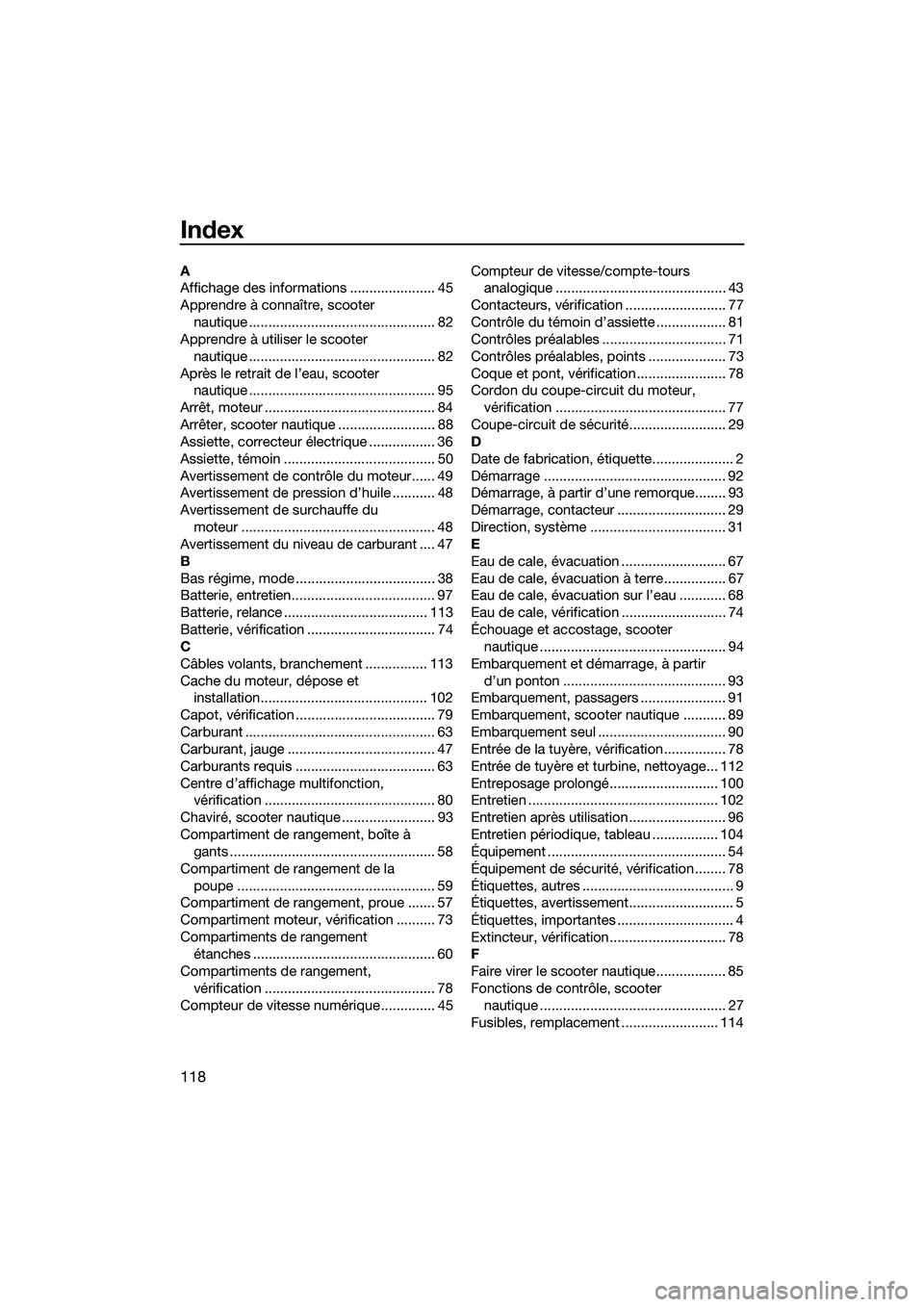

118
Index
A
Affichage des informations ...................... 45
Apprendre à connaître, scooter nautique ................................................ 82
Apprendre à utiliser le scooter
nautique ................................................ 82
Après le retrait de l’eau, scooter nautique ................................................ 95
Arrêt, moteur ............................................ 84
Arrêter, scooter nautique ......................... 88
Assiette, correcteur électrique ................. 36
Assiette, témoin ....................................... 50
Avertissement de contrôle du moteur...... 49
Avertissement de pression d’huile ........... 48
Avertissement de surchauffe du moteur .................................................. 48
Avertissement du niveau de carburant .... 47
B
Bas régime, mode .................................... 38
Batterie, entretien..................................... 97
Batterie, relance ..................................... 113
Batterie, vérification ................................. 74
C
Câbles volants, branchement ................ 113
Cache du moteur, dépose et installation........................................... 102
Capot, vérification .................................... 79
Carburant ................................................. 63
Carburant, jauge ...................................... 47
Carburants requis .................................... 63
Centre d’affichage multifonction, vérification ............................................ 80
Chaviré, scooter nautique ........................ 93
Compartiment de rangement, boîte à gants ..................................................... 58
Compartiment de rangement de la poupe ................................................... 59
Compartiment de rangement, proue ....... 57
Compartiment moteur, vérification .......... 73
Compartiments de rangement étanches ............................................... 60
Compartiments de rangement, vérification ............................................ 78
Compteur de vitesse numérique .............. 45 Compteur de vitesse/compte-tours
analogique ............................................ 43
Contacteurs, vérification .......................... 77
Contrôle du témoin d’assiette .................. 81
Contrôles préalables ................................ 71
Contrôles préalables, points .................... 73
Coque et pont, vérification ....................... 78
Cordon du coupe-circuit du moteur, vérification ............................................ 77
Coupe-circuit de sécurité......................... 29
D
Date de fabrication, étiquette..................... 2
Démarrage ............................................... 92
Démarrage, à partir d’une remorque........ 93
Démarrage, contacteur ............................ 29
Direction, système ................................... 31
E
Eau de cale, évacuation ........................... 67
Eau de cale, évacuation à terre................ 67
Eau de cale, évacuation sur l’eau ............ 68
Eau de cale, vérification ........................... 74
Échouage et accostage, scooter nautique ................................................ 94
Embarquement et démarrage, à partir d’un ponton .......................................... 93
Embarquement, passagers ...................... 91
Embarquement, scooter nautique ........... 89
Embarquement seul ................................. 90
Entrée de la tuyère, vérification................ 78
Entrée de tuyère et turbine, nettoyage... 112
Entreposage prolongé............................ 100
Entretien ................................................. 102
Entretien après utilisation ......................... 96
Entretien périodique, tableau ................. 104
Équipement .............................................. 54
Équipement de sécurité, vérification ........ 78
Étiquettes, autres ....................................... 9
Étiquettes, avertissement........................... 5
Étiquettes, importantes .............................. 4
Extincteur, vérification.............................. 78
F
Faire virer le scooter nautique.................. 85
Fonctions de contrôle, scooter
nautique ................................................ 27
Fusibles, remplacement ......................... 114
UF3J71F0.book Page 118 Thursday, June 26, 2014 11:07 AM

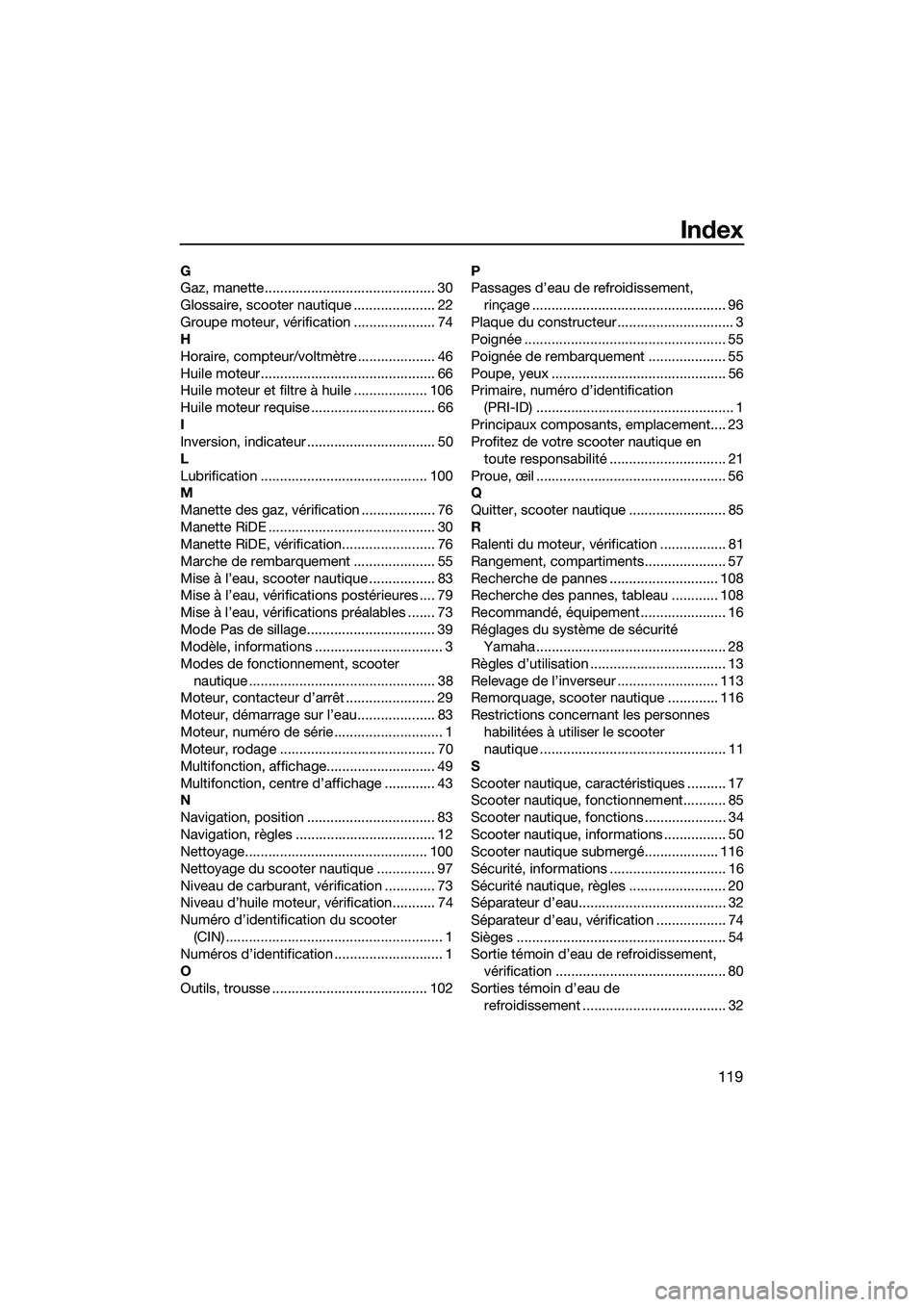

Index
119
G
Gaz, manette............................................ 30
Glossaire, scooter nautique ..................... 22
Groupe moteur, vérification ..................... 74
H
Horaire, compteur/voltmètre .................... 46
Huile moteur............................................. 66
Huile moteur et filtre à huile ................... 106
Huile moteur requise ................................ 66
I
Inversion, indicateur ................................. 50
L
Lubrification ........................................... 100
M
Manette des gaz, vérification ................... 76
Manette RiDE ........................................... 30
Manette RiDE, vérification........................ 76
Marche de rembarquement ..................... 55
Mise à l’eau, scooter nautique ................. 83
Mise à l’eau, vérifications postérieures .... 79
Mise à l’eau, vérifications préalables ....... 73
Mode Pas de sillage................................. 39
Modèle, informations ................................. 3
Modes de fonctionnement, scooter nautique ................................................ 38
Moteur, contacteur d’arrêt ....................... 29
Moteur, démarrage sur l’eau.................... 83
Moteur, numéro de série ............................ 1
Moteur, rodage ........................................ 70
Multifonction, affichage............................ 49
Multifonction, centre d’affichage ............. 43
N
Navigation, position ................................. 83
Navigation, règles .................................... 12
Nettoyage............................................... 100
Nettoyage du scooter nautique ............... 97
Niveau de carburant, vérification ............. 73
Niveau d’huile moteur, vérification........... 74
Numéro d’identification du scooter
(CIN) ........................................................ 1
Numéros d’identification ............................ 1
O
Outils, trousse ........................................ 102 P
Passages d’eau de refroidissement,
rinçage .................................................. 96
Plaque du constructeur .............................. 3
Poignée .................................................... 55
Poignée de rembarquement .................... 55
Poupe, yeux ............................................. 56
Primaire, numéro d’identification (PRI-ID) ................................................... 1
Principaux composants, emplacement.... 23
Profitez de votre scooter nautique en toute responsabilité .............................. 21
Proue, œil ................................................. 56
Q
Quitter, scooter nautique ......................... 85
R
Ralenti du moteur, vérification ................. 81
Rangement, compartiments..................... 57
Recherche de pannes ............................ 108
Recherche des pannes, tableau ............ 108
Recommandé, équipement ...................... 16
Réglages du système de sécurité Yamaha ................................................. 28
Règles d’utilisation ................................... 13
Relevage de l’inverseur .......................... 113
Remorquage, scooter nautique ............. 116
Restrictions concernant les personnes habilitées à utiliser le scooter
nautique ................................................ 11
S
Scooter nautique, caractéristiques .......... 17
Scooter nautique, fonctionnement........... 85
Scooter nautique, fonctions ..................... 34
Scooter nautique, informations ................ 50
Scooter nautique submergé................... 116
Sécurité, informations .............................. 16
Sécurité nautique, règles ......................... 20
Séparateur d’eau...................................... 32
Séparateur d’eau, vérification .................. 74
Sièges ...................................................... 54
Sortie témoin d’eau de refroidissement, vérification ............................................ 80
Sorties témoin d’eau de refroidissement ..................................... 32
UF3J71F0.book Page 119 Thursday, June 26, 2014 11:07 AM

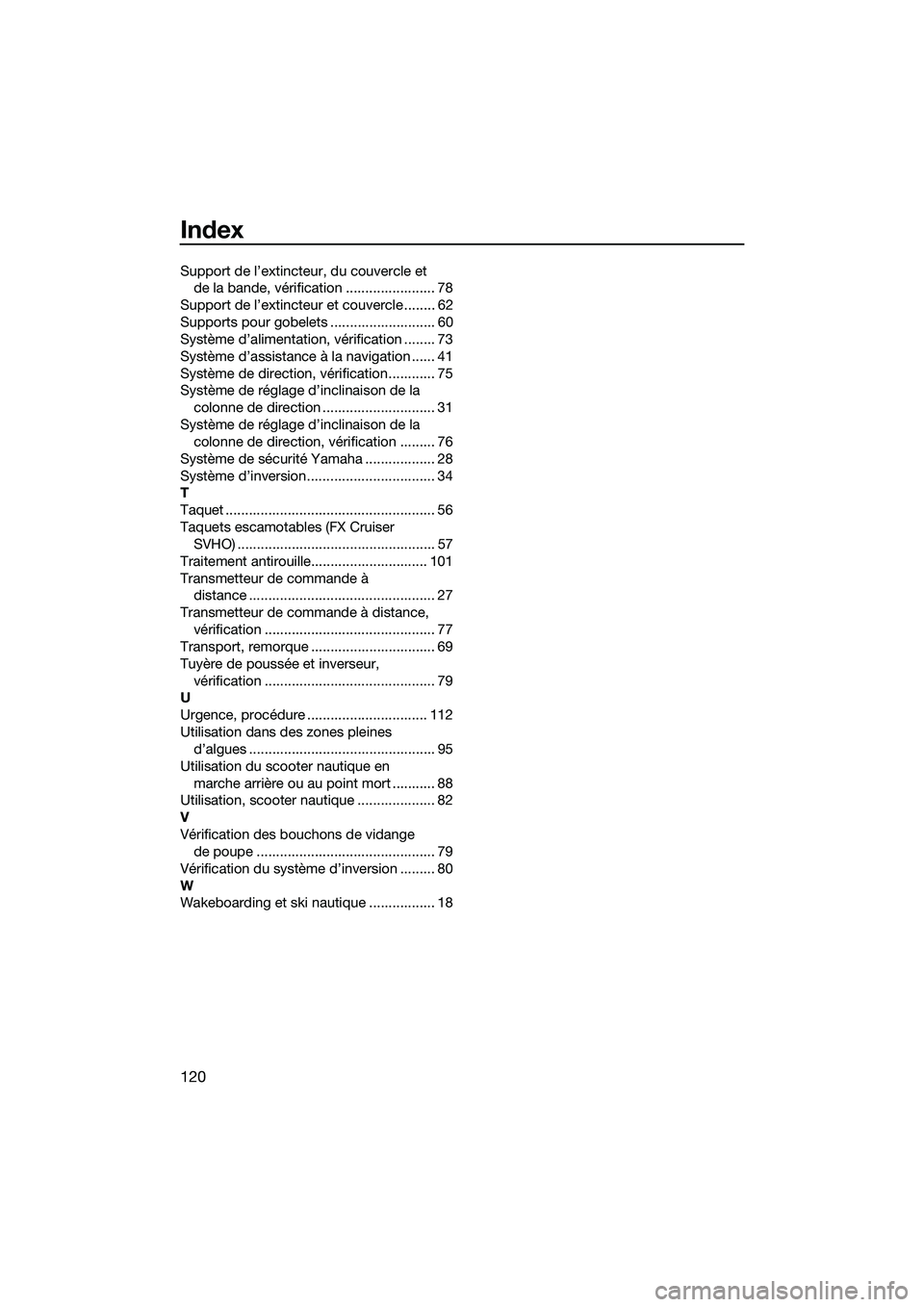

Index
120
Support de l’extincteur, du couvercle et de la bande, vérification ....................... 78
Support de l’extincteur et couvercle ........ 62
Supports pour gobelets ........................... 60
Système d’alimentation, vérification ........ 73
Système d’assistance à la navigation ...... 41
Système de direction, vérification............ 75
Système de réglage d’inclinaison de la colonne de direction ............................. 31
Système de réglage d’inclinaison de la colonne de direction, vérification ......... 76
Système de sécurité Yamaha .................. 28
Système d’inversion................................. 34
T
Taquet ...................................................... 56
Taquets escamotables (FX Cruiser SVHO) ................................................... 57
Traitement antirouille.............................. 101
Transmetteur de commande à distance ................................................ 27
Transmetteur de commande à distance, vérification ............................................ 77
Transport, remorque ................................ 69
Tuyère de poussée et inverseur,
vérification ............................................ 79
U
Urgence, procédure ............................... 112
Utilisation dans des zones pleines d’algues ................................................ 95
Utilisation du scooter nautique en marche arrière ou au point mort ........... 88
Utilisation, scooter nautique .................... 82
V
Vérification des bouchons de vidange de poupe .............................................. 79
Vérification du système d’inversion ......... 80
W
Wakeboarding et ski nautique ................. 18
UF3J71F0.book Page 120 Thursday, June 26, 2014 11:07 AM

UF3J71F0.book Page 121 Thursday, June 26, 2014 11:07 AM

Imprimé aux États-Unis
Juillet 2014–0.3 × 1 CR
UF3J71F0.book Page 1 Thursday, June 26, 2014 11:07 AM
