YAMAHA FX SVHO 2016 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2016, Model line: FX SVHO, Model: YAMAHA FX SVHO 2016Pages: 130, PDF Size: 4.5 MB
Page 31 of 130
Description
23
FJU31012
Emplacement des principaux composants
Extérieur
7
8
9
10
11
2
34561
1Bouchon du réservoir du carburant
(page 63)
2Capot
3Guidon
4Siège arrière (page 54)
5Siège avant (page 54)
6Repose-pieds
7Œil de proue (page 56)
8Coque
9Sortie témoin d’eau de refroidissement
(page 32)10Taquet escamotable (FX Cruiser SVHO)
(page 57)
11Plat-bord
UF3J72F0.book Page 23 Friday, May 8, 2015 9:33 AM
Page 32 of 130
Description
24
117109876
1
3
2
4
5
14
1312

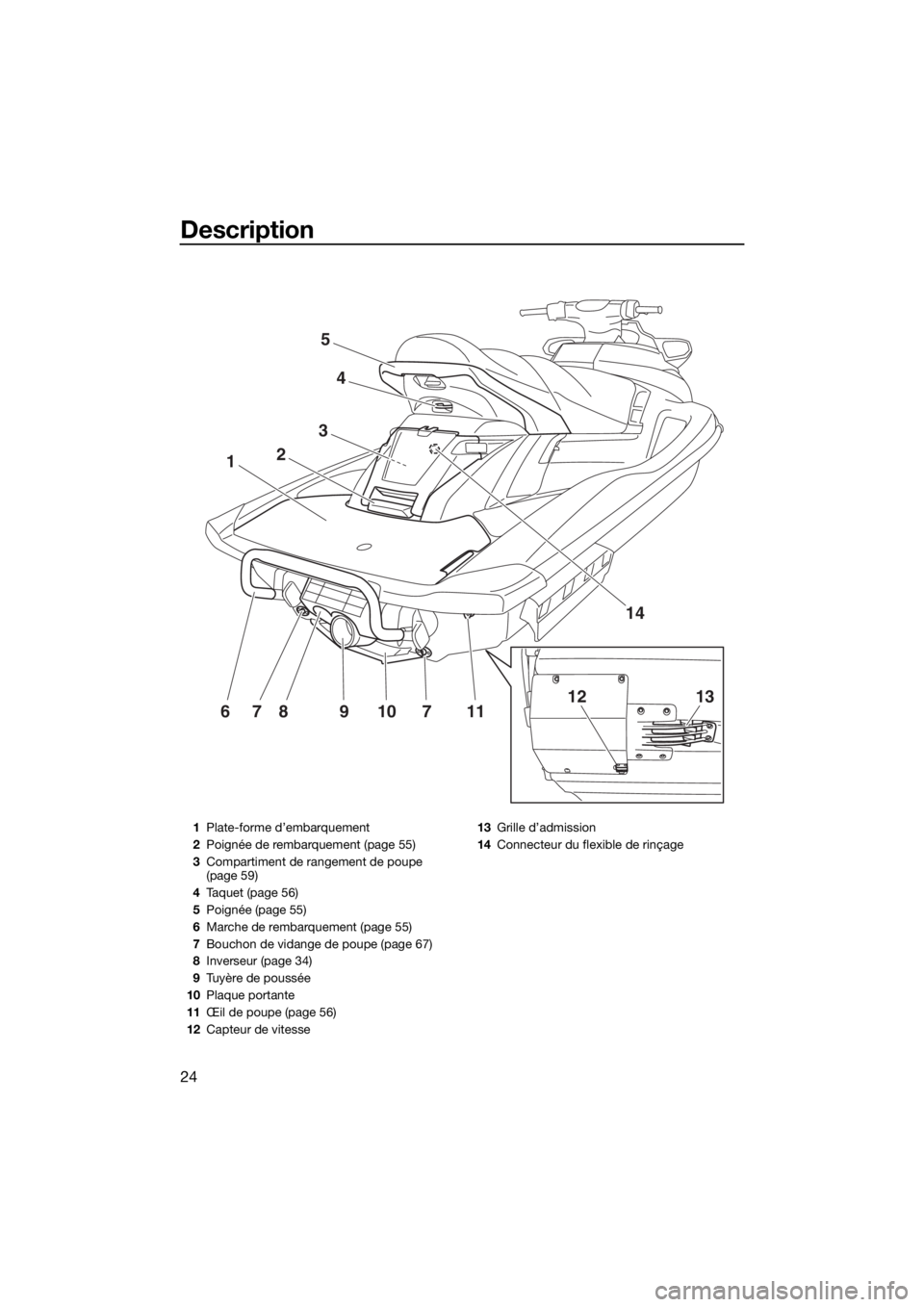

1Plate-forme d’embarquement
2Poignée de rembarquement (page 55)
3Compartiment de rangement de poupe
(page 59)
4Taquet (page 56)
5Poignée (page 55)
6Marche de rembarquement (page 55)
7Bouchon de vidange de poupe (page 67)
8Inverseur (page 34)
9Tuyère de poussée
10Plaque portante
11Œil de poupe (page 56)
12Capteur de vitesse13Grille d’admission
14Connecteur du flexible de rinçage
UF3J72F0.book Page 24 Friday, May 8, 2015 9:33 AM
Page 33 of 130
Description
25
12
67 910 58
3412111314 15 16 1817
19 20 21
222324

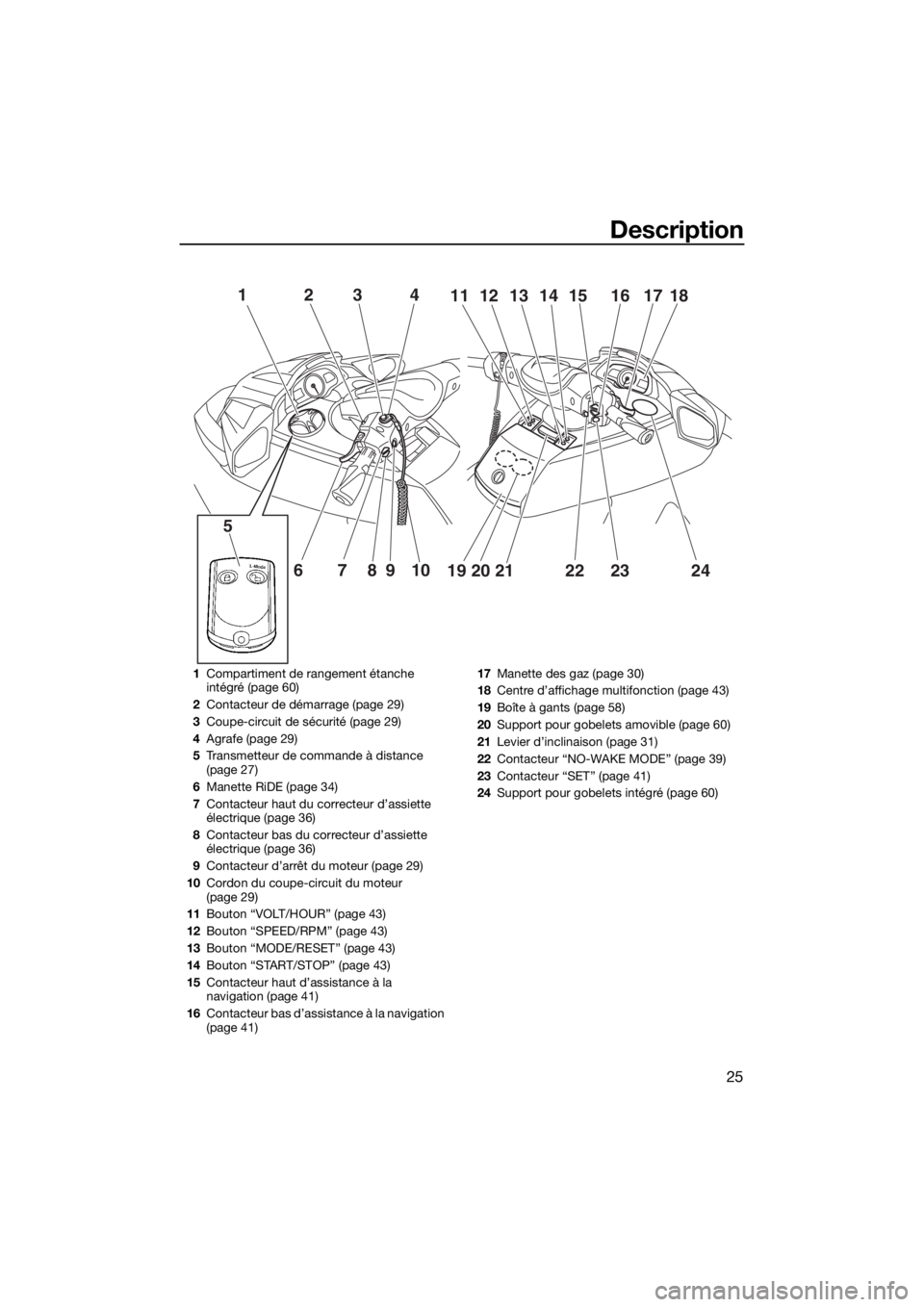

1Compartiment de rangement étanche
intégré (page 60)
2Contacteur de démarrage (page 29)
3Coupe-circuit de sécurité (page 29)
4Agrafe (page 29)
5Transmetteur de commande à distance
(page 27)
6Manette RiDE (page 34)
7Contacteur haut du correcteur d’assiette
électrique (page 36)
8Contacteur bas du correcteur d’assiette
électrique (page 36)
9Contacteur d’arrêt du moteur (page 29)
10Cordon du coupe-circuit du moteur
(page 29)
11Bouton “VOLT/HOUR” (page 43)
12Bouton “SPEED/RPM” (page 43)
13Bouton “MODE/RESET” (page 43)
14Bouton “START/STOP” (page 43)
15Contacteur haut d’assistance à la
navigation (page 41)
16Contacteur bas d’assistance à la navigation
(page 41)17Manette des gaz (page 30)
18Centre d’affichage multifonction (page 43)
19Boîte à gants (page 58)
20Support pour gobelets amovible (page 60)
21Levier d’inclinaison (page 31)
22Contacteur “NO-WAKE MODE” (page 39)
23Contacteur “SET” (page 41)
24Support pour gobelets intégré (page 60)
UF3J72F0.book Page 25 Friday, May 8, 2015 9:33 AM
Page 34 of 130
Description
26

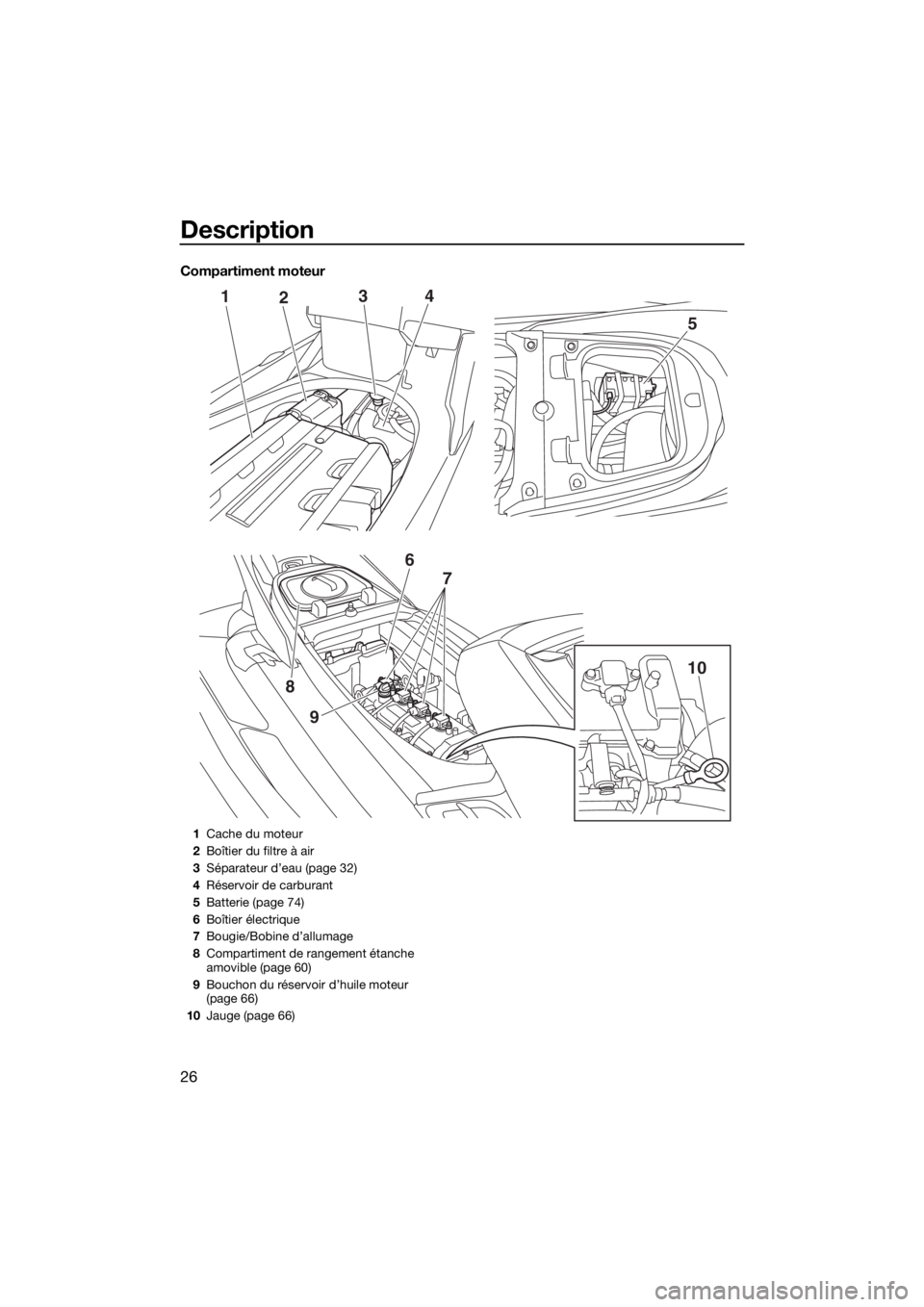

Compartiment moteur
124
9
8
5
3
6
7
10
1Cache du moteur
2Boîtier du filtre à air
3Séparateur d’eau (page 32)
4Réservoir de carburant
5Batterie (page 74)
6Boîtier électrique
7Bougie/Bobine d’allumage
8Compartiment de rangement étanche
amovible (page 60)
9Bouchon du réservoir d’huile moteur
(page 66)
10Jauge (page 66)
UF3J72F0.book Page 26 Friday, May 8, 2015 9:33 AM
Page 35 of 130
Utilisation des fonctions de contrôle
27
FJU31026
Fonctions de contrôle du
scooter nautique
FJU42551Transmetteur de commande à
distance
Vous pouvez sélectionner le système de sé-
curité Yamaha et le mode de bas régime à
l’aide du transmetteur de commande à dis-
tance. (Cf. page 28 pour plus d’informations
sur les procédures de réglage du système de
sécurité Yamaha et page 38 pour plus d’in-
formations sur les procédures d’activation du
mode de bas régime.)
Le scooter nautique étant programmé pour
ne reconnaître que le code interne de ce
transmetteur, les réglages ne peuvent être
sélectionnés qu’à l’aide de celui-ci.
Si vous perdez le transmetteur de commande
à distance ou s’il ne fonctionne pas correcte-
ment, contactez un concessionnaire
Yamaha.
Lorsque vous utilisez le scooter nautique,
gardez toujours le transmetteur avec vous,
en le plaçant par exemple dans le support
prévu à cet effet dans le compartiment derangement étanche intégré, afin de ne pas le
perdre.
ATTENTION
FCJ00753
Le transmetteur de commande à dis-
tance n’est pas complètement étanche.
Ne l’immergez pas et ne l’utilisez pas
sous l’eau. Si le transmetteur est im-
mergé, essuyez-le avec un chiffon doux
et sec, puis vérifiez qu’il fonctionne cor-
rectement. S’il ne fonctionne pas cor-
rectement, contactez un concession-
naire Yamaha.
N’exposez pas le transmetteur de com-
mande à distance à des températures
élevées et aux rayons directs du soleil.
Évitez de faire tomber le transmetteur
de commande à distance, de le sou-
mettre à des chocs violents ou de placer
des objets lourds dessus.
Utilisez un chiffon doux et sec pour net-
toyer le transmetteur de commande à
distance. N’utilisez pas de détergent,
d’alcool ou d’autres produits chimiques.
N’essayez pas de démonter vous-même
le transmetteur de commande à dis-
tance. Sinon, il risque de ne pas fonc-
tionner correctement. S’il nécessite une
nouvelle batterie, contactez un conces-
sionnaire Yamaha. Reportez-vous aux

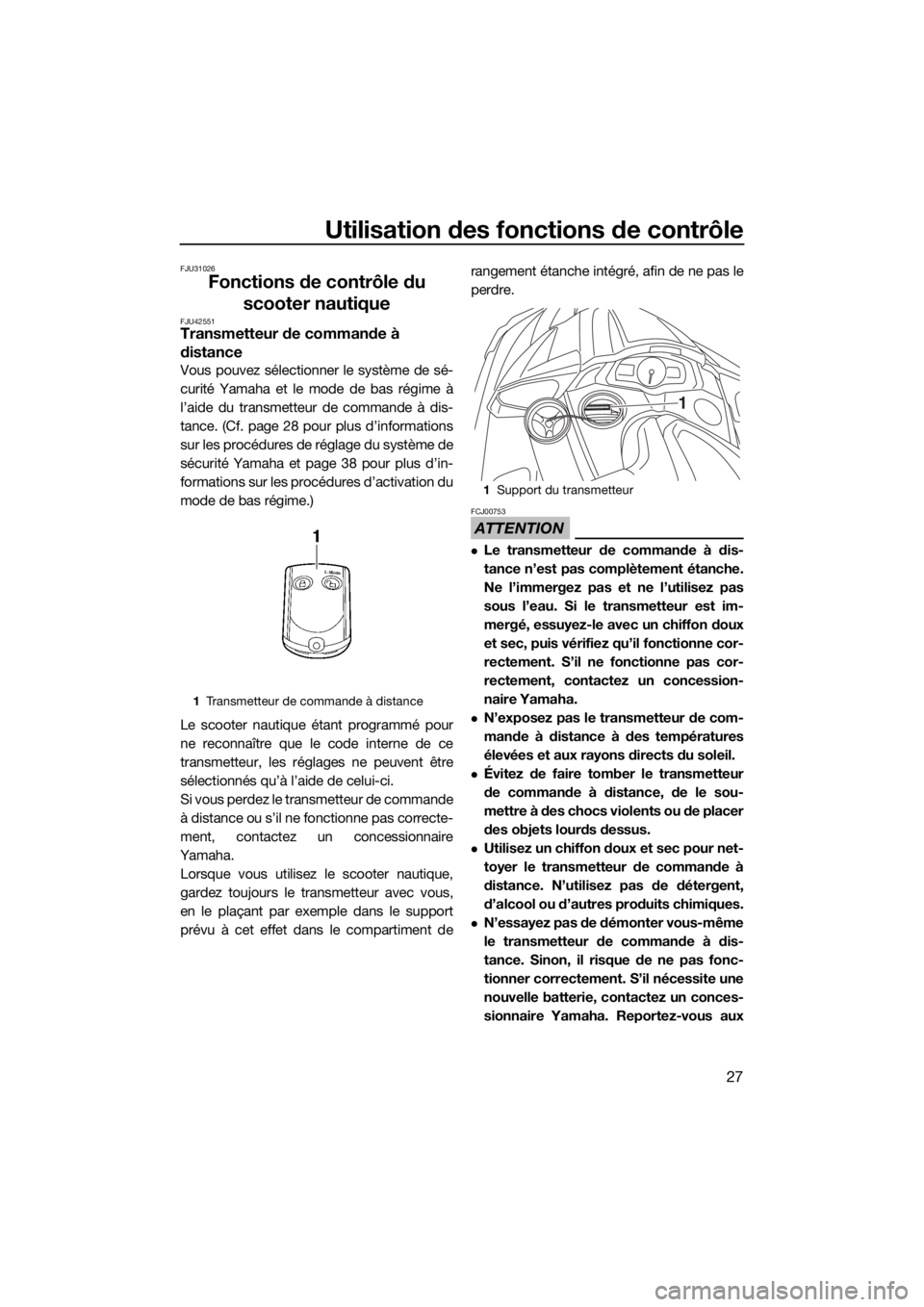

1Transmetteur de commande à distance
1Support du transmetteur
1
UF3J72F0.book Page 27 Friday, May 8, 2015 9:33 AM
Page 36 of 130
Utilisation des fonctions de contrôle
28
règlements locaux sur les déchets dan-
gereux lors de l’élimination des batteries
du transmetteur.
FJU31385Système de sécurité Yamaha
Le système de sécurité Yamaha est destiné à
prévenir une utilisation non autorisée ou un
vol du scooter nautique. Les modes verrouillé
et déverrouillé du système de sécurité
peuvent être sélectionnés à l’aide du trans-
metteur de commande à distance fourni avec
ce scooter nautique. Il est impossible de dé-
marrer le moteur si le système de sécurité est
en mode verrouillé. Vous ne pouvez démarrer
le moteur qu’en mode déverrouillé. (Cf. page
27 pour plus d’informations sur le transmet-
teur de commande à distance.)
REMARQUE:
Les réglages du système de sécurité Yamaha
ne peuvent être sélectionnés que si le moteur
est arrêté.

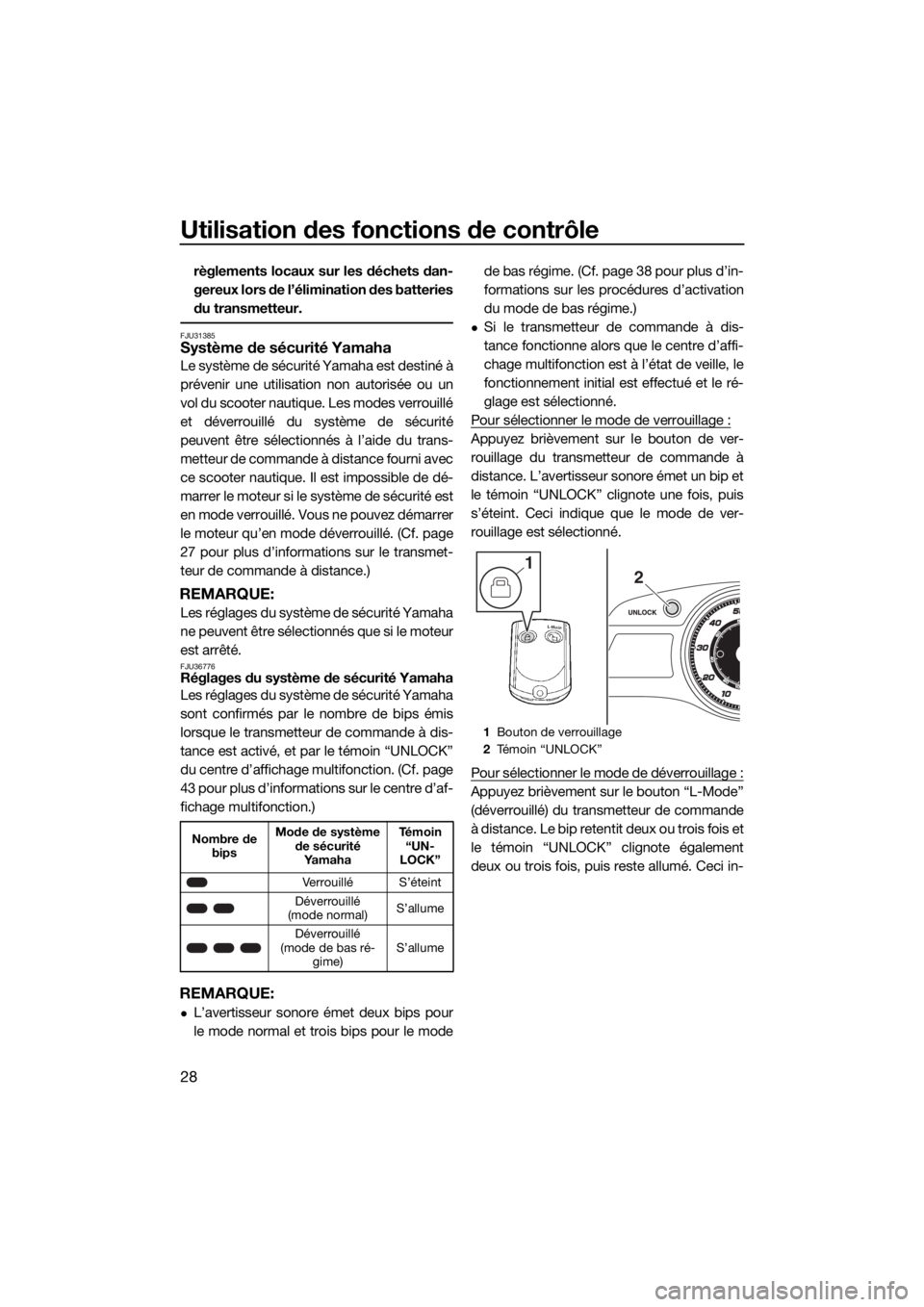

FJU36776Réglages du système de sécurité Yamaha
Les réglages du système de sécurité Yamaha
sont confirmés par le nombre de bips émis
lorsque le transmetteur de commande à dis-
tance est activé, et par le témoin “UNLOCK”
du centre d’affichage multifonction. (Cf. page
43 pour plus d’informations sur le centre d’af-
fichage multifonction.)
REMARQUE:
L’avertisseur sonore émet deux bips pour
le mode normal et trois bips pour le modede bas régime. (Cf. page 38 pour plus d’in-
formations sur les procédures d’activation
du mode de bas régime.)
Si le transmetteur de commande à dis-
tance fonctionne alors que le centre d’affi-
chage multifonction est à l’état de veille, le
fonctionnement initial est effectué et le ré-
glage est sélectionné.
Pour sélectionner le mode de verrouillage :
Appuyez brièvement sur le bouton de ver-
rouillage du transmetteur de commande à
distance. L’avertisseur sonore émet un bip et
le témoin “UNLOCK” clignote une fois, puis
s’éteint. Ceci indique que le mode de ver-
rouillage est sélectionné.
Pour sélectionner le mode de déverrouillage :
Appuyez brièvement sur le bouton “L-Mode”
(déverrouillé) du transmetteur de commande
à distance. Le bip retentit deux ou trois fois et
le témoin “UNLOCK” clignote également
deux ou trois fois, puis reste allumé. Ceci in-
Nombre de
bipsMode de système
de sécurité
Ya m a h aTé m o i n
“UN-
LOCK”
Verrouillé S’éteint
Déverrouillé
(mode normal)S’allume
Déverrouillé
(mode de bas ré-
gime)S’allume
1Bouton de verrouillage
2Témoin “UNLOCK”
21
UF3J72F0.book Page 28 Friday, May 8, 2015 9:33 AM
Page 37 of 130
Utilisation des fonctions de contrôle
29
dique que le mode de déverrouillage est sé-
lectionné.

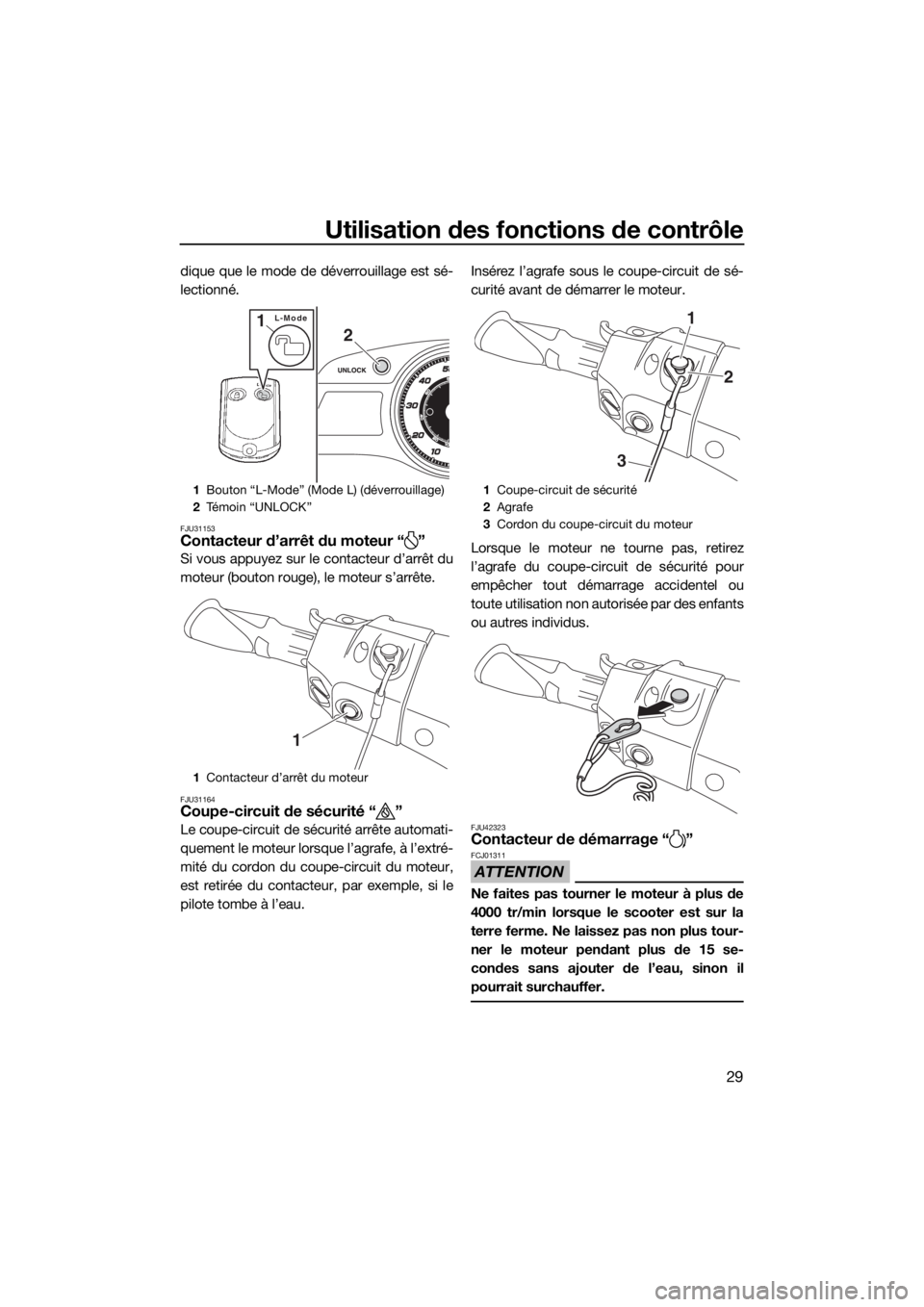

FJU31153Contacteur d’arrêt du moteur “ ”
Si vous appuyez sur le contacteur d’arrêt du
moteur (bouton rouge), le moteur s’arrête.
FJU31164Coupe-circuit de sécurité “ ”
Le coupe-circuit de sécurité arrête automati-
quement le moteur lorsque l’agrafe, à l’extré-
mité du cordon du coupe-circuit du moteur,
est retirée du contacteur, par exemple, si le
pilote tombe à l’eau.Insérez l’agrafe sous le coupe-circuit de sé-
curité avant de démarrer le moteur.
Lorsque le moteur ne tourne pas, retirez
l’agrafe du coupe-circuit de sécurité pour
empêcher tout démarrage accidentel ou
toute utilisation non autorisée par des enfants
ou autres individus.FJU42323Contacteur de démarrage “ ”
ATTENTION
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
1Bouton “L-Mode” (Mode L) (déverrouillage)
2Témoin “UNLOCK”
1Contacteur d’arrêt du moteur
2
L-Mode1
1
1Coupe-circuit de sécurité
2Agrafe
3Cordon du coupe-circuit du moteur
1
2
3
UF3J72F0.book Page 29 Friday, May 8, 2015 9:33 AM
Page 38 of 130
Utilisation des fonctions de contrôle
30
Si vous appuyez sur le contacteur de démar-
rage (bouton vert), le moteur démarre.
Relâchez le contacteur de démarrage dès
que le moteur commence à tourner. Si le mo-
teur ne démarre pas dans un délai de 5 se-
condes, relâchez le contacteur de démar-
rage, attendez 15 secondes, puis réessayez.
ATTENTION: N’appuyez jamais sur le
contacteur de démarrage lorsque le mo-
teur tourne. N’actionnez pas le contacteur
de démarrage pendant plus de 5 se-
condes, sinon la batterie se déchargera et
le moteur ne démarrera pas. Le démarreur
peut également être endommagé.
[FCJ01041]
Le moteur ne démarrera pas dans l’une des
conditions suivantes :
Le mode verrouillé du Système de sécurité
Yamaha a été sélectionné. (Cf. page 28
pour plus d’informations sur les procé-
dures de réglage du système de sécurité
Yamaha.)
L’agrafe n’est pas insérée dans le coupe-
circuit de sécurité.
La manette des gaz est engagée.
La manette des gaz ne fonctionne pas cor-
rectement.
La manette RiDE est engagée.
La manette RiDE ne fonctionne pas correc-
tement.

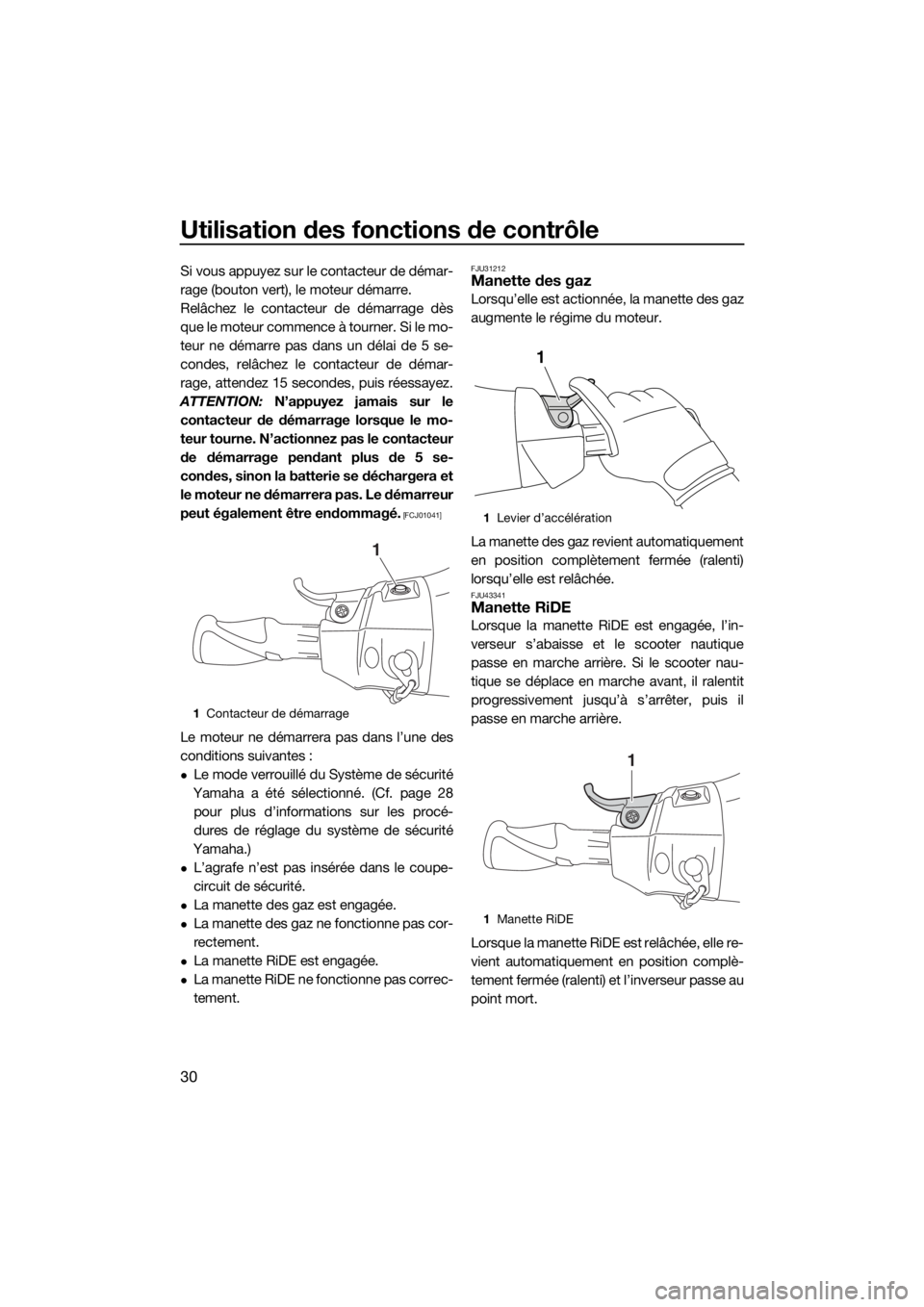

FJU31212Manette des gaz
Lorsqu’elle est actionnée, la manette des gaz
augmente le régime du moteur.
La manette des gaz revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU43341Manette RiDE
Lorsque la manette RiDE est engagée, l’in-
verseur s’abaisse et le scooter nautique
passe en marche arrière. Si le scooter nau-
tique se déplace en marche avant, il ralentit
progressivement jusqu’à s’arrêter, puis il
passe en marche arrière.
Lorsque la manette RiDE est relâchée, elle re-
vient automatiquement en position complè-
tement fermée (ralenti) et l’inverseur passe au
point mort.
1Contacteur de démarrage
1
1Levier d’accélération
1Manette RiDE
1
1
UF3J72F0.book Page 30 Friday, May 8, 2015 9:33 AM
Page 39 of 130
Utilisation des fonctions de contrôle
31

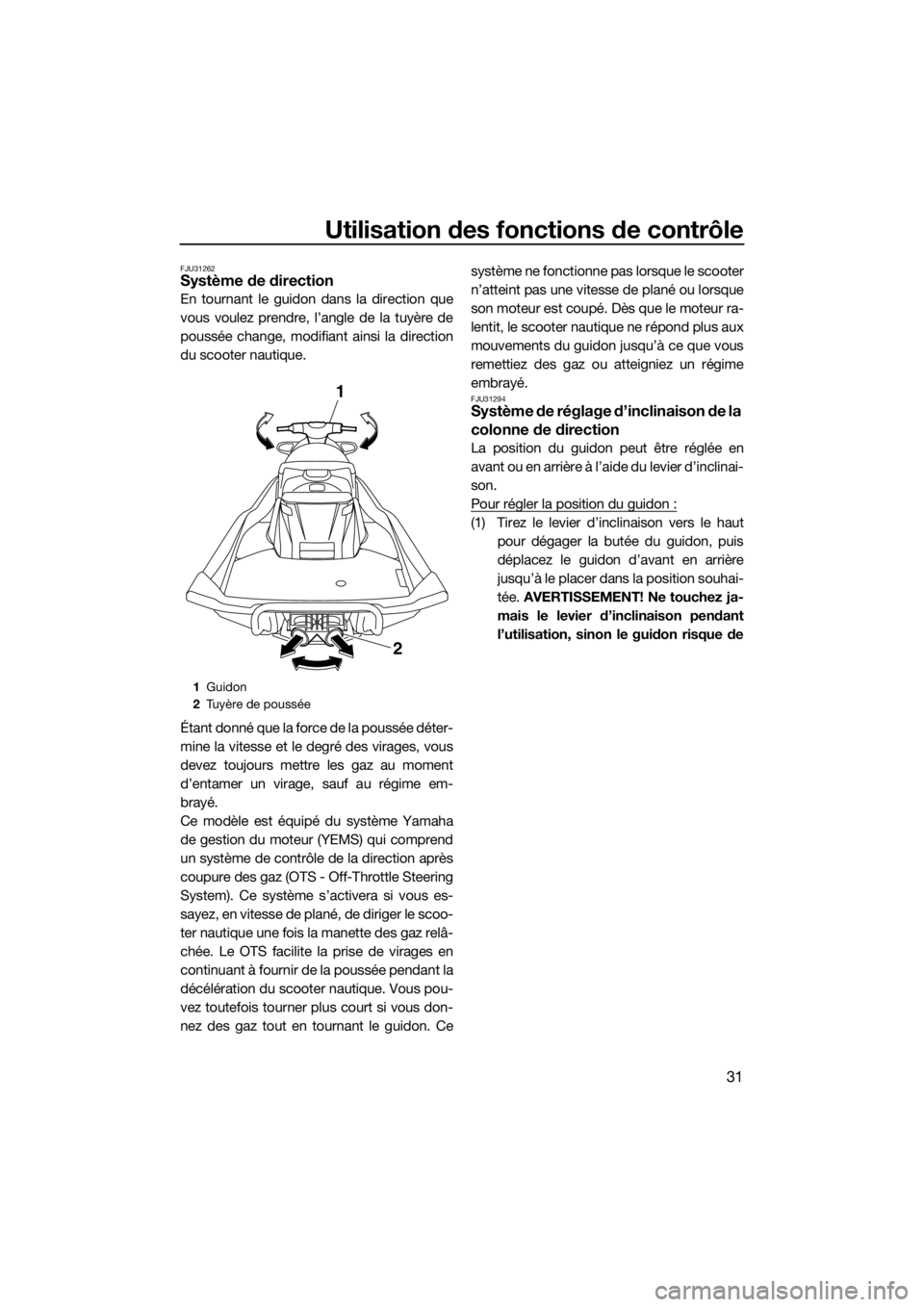

FJU31262Système de direction
En tournant le guidon dans la direction que
vous voulez prendre, l’angle de la tuyère de
poussée change, modifiant ainsi la direction
du scooter nautique.
Étant donné que la force de la poussée déter-
mine la vitesse et le degré des virages, vous
devez toujours mettre les gaz au moment
d’entamer un virage, sauf au régime em-
brayé.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois la manette des gaz relâ-
chée. Le OTS facilite la prise de virages en
continuant à fournir de la poussée pendant la
décélération du scooter nautique. Vous pou-
vez toutefois tourner plus court si vous don-
nez des gaz tout en tournant le guidon. Cesystème ne fonctionne pas lorsque le scooter
n’atteint pas une vitesse de plané ou lorsque
son moteur est coupé. Dès que le moteur ra-
lentit, le scooter nautique ne répond plus aux
mouvements du guidon jusqu’à ce que vous
remettiez des gaz ou atteigniez un régime
embrayé.

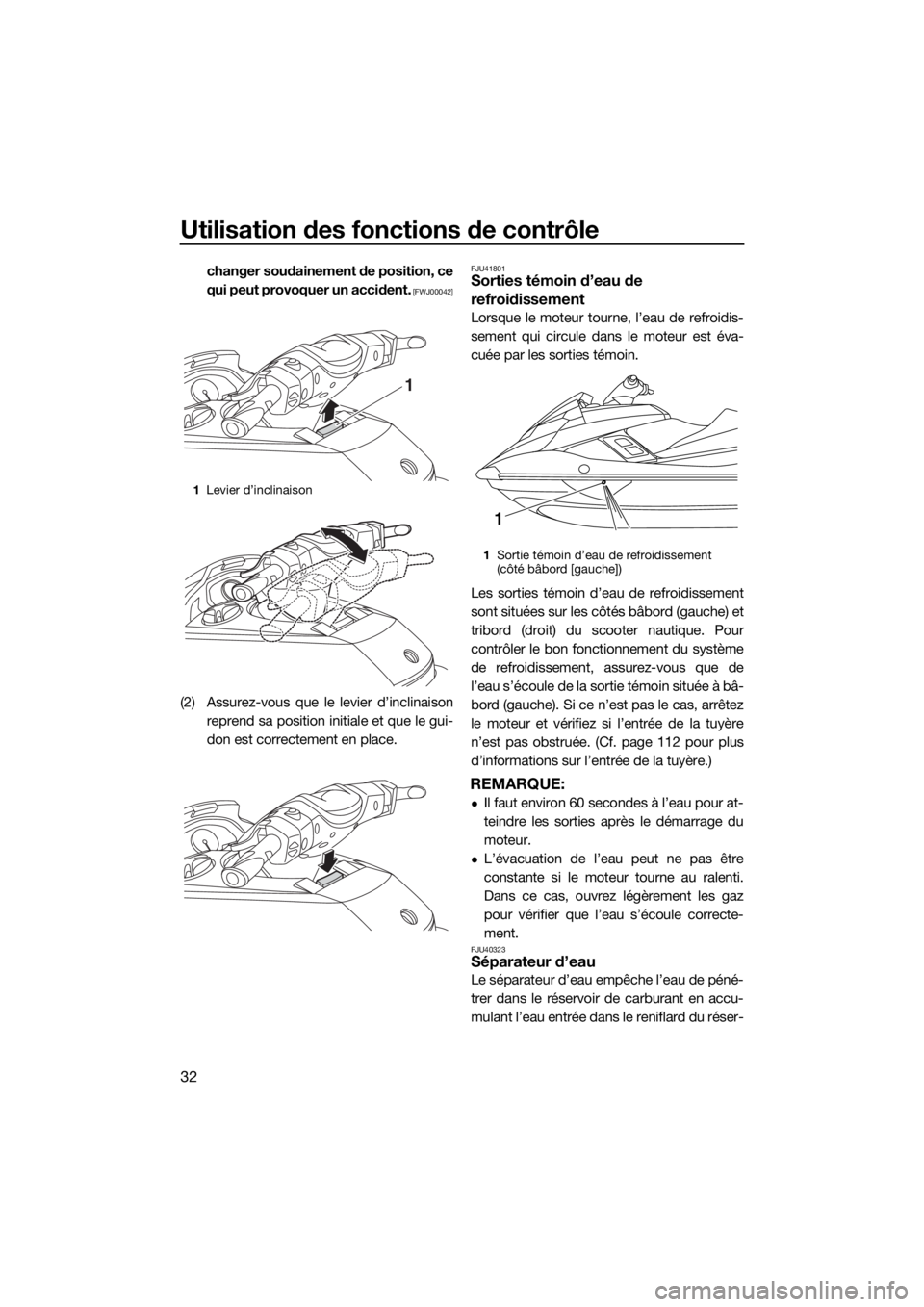

FJU31294Système de réglage d’inclinaison de la
colonne de direction
La position du guidon peut être réglée en
avant ou en arrière à l’aide du levier d’inclinai-
son.
Pour régler la position du guidon :
(1) Tirez le levier d’inclinaison vers le haut
pour dégager la butée du guidon, puis
déplacez le guidon d’avant en arrière
jusqu’à le placer dans la position souhai-
tée. AVERTISSEMENT! Ne touchez ja-
mais le levier d’inclinaison pendant
l’utilisation, sinon le guidon risque de
1Guidon
2Tuyère de poussée
1
2
UF3J72F0.book Page 31 Friday, May 8, 2015 9:33 AM
Page 40 of 130
Utilisation des fonctions de contrôle
32
changer soudainement de position, ce
qui peut provoquer un accident.
[FWJ00042]
(2) Assurez-vous que le levier d’inclinaison
reprend sa position initiale et que le gui-
don est correctement en place.
FJU41801Sorties témoin d’eau de
refroidissement
Lorsque le moteur tourne, l’eau de refroidis-
sement qui circule dans le moteur est éva-
cuée par les sorties témoin.
Les sorties témoin d’eau de refroidissement
sont situées sur les côtés bâbord (gauche) et
tribord (droit) du scooter nautique. Pour
contrôler le bon fonctionnement du système
de refroidissement, assurez-vous que de
l’eau s’écoule de la sortie témoin située à bâ-
bord (gauche). Si ce n’est pas le cas, arrêtez
le moteur et vérifiez si l’entrée de la tuyère
n’est pas obstruée. (Cf. page 112 pour plus
d’informations sur l’entrée de la tuyère.)
REMARQUE:
Il faut environ 60 secondes à l’eau pour at-
teindre les sorties après le démarrage du
moteur.
L’évacuation de l’eau peut ne pas être
constante si le moteur tourne au ralenti.
Dans ce cas, ouvrez légèrement les gaz
pour vérifier que l’eau s’écoule correcte-
ment.
FJU40323Séparateur d’eau
Le séparateur d’eau empêche l’eau de péné-
trer dans le réservoir de carburant en accu-
mulant l’eau entrée dans le reniflard du réser-
1Levier d’inclinaison
1
1Sortie témoin d’eau de refroidissement
(côté bâbord [gauche])
1
UF3J72F0.book Page 32 Friday, May 8, 2015 9:33 AM
