YAMAHA FX SVHO 2019 Manuale duso (in Italian)

Leggere attentamente questo
manuale prima di utilizzare la
moto d’acqua.
MANUALE DEL
PROPRIETARIO/CONDUCENTE
2019 WaveRunner
FX SVHO
FX Cruiser SVHO
FX Limited SVHO
F3X-F8199-70-H0
UF3X70H0.book Page 1 Thursday, August 23, 2018 10:24 AM

Leggere attentamente questo manuale prima di utilizzare la moto d’acqua.
Questo manuale deve accompagnare il WaveRunner se viene venduto.
UF3X70H0.book Page 1 Thursday, August 23, 2018 10:24 AM

Informazioni importanti contenute nel manuale
HJU42736

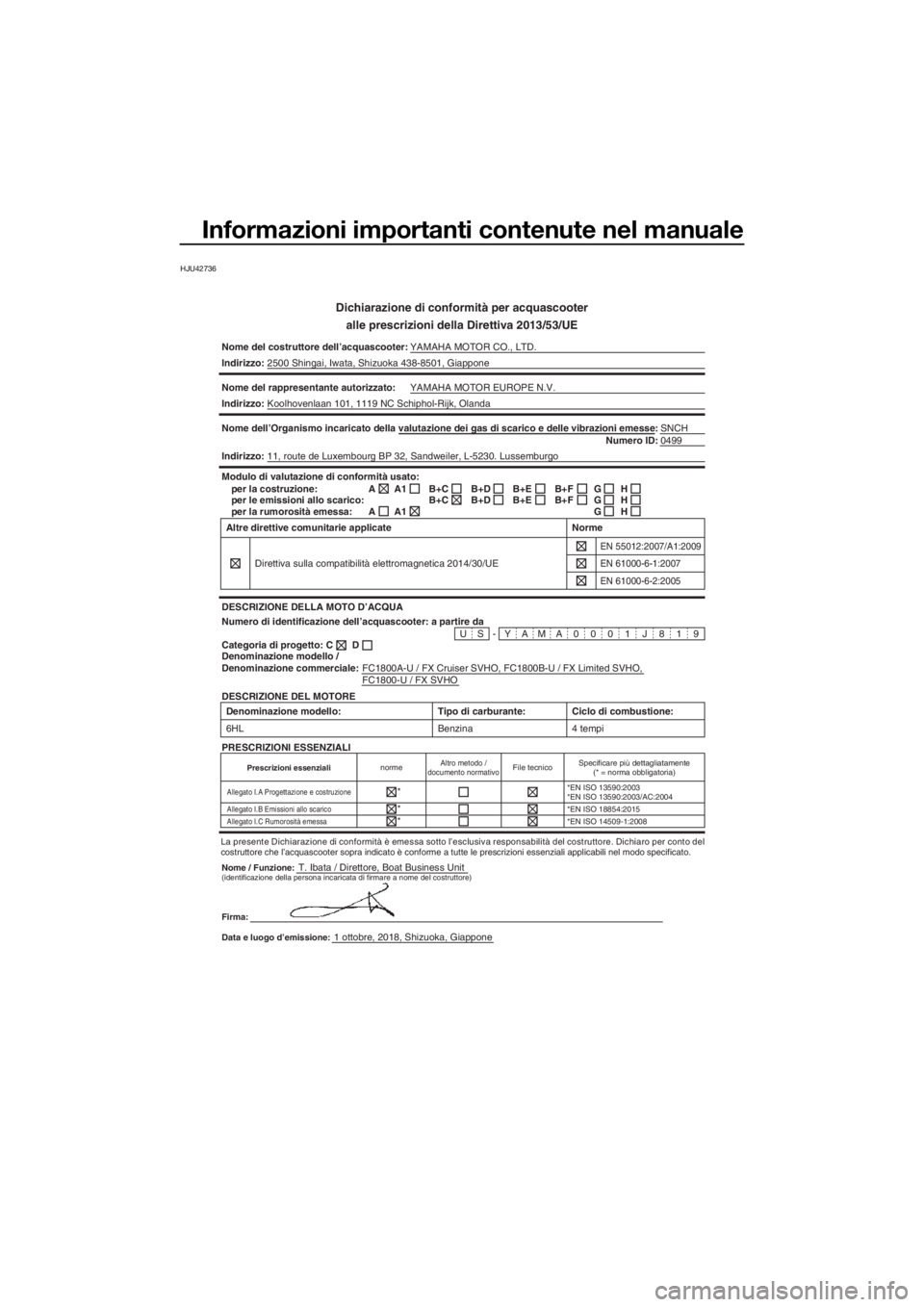

Dichiarazione di conformità per acquascooter
alle prescrizioni della Direttiva 2013/53/UE
Nome del costruttore dell’acquascooter:YAMAHA MOTOR CO., LTD.
Indirizzo:2500 Shingai, Iwata, Shizuoka 438-8501, Giappone
Nome del rappresentante autorizzato:YAMAHA MOTOR EUROPE N.V.
Indirizzo:Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Olanda
Nome dell’Organismo incaricato della valutazione dei gas di scarico e delle vibrazioni emesse:SNCH
0499 Numero ID:
Indirizzo:11, route de Luxembourg BP 32, Sandweiler, L-5230. Lussemburgo
US-YAMA0001J819 Modulo di valutazione di conformità usato:
per la costruzione:
per le emissioni allo scarico:
per la rumorosità emessa:
DESCRIZIONE DELLA MOTO D’ACQUA
DESCRIZIONE DEL MOTOREA
A
Numero di identificazione dell’acquascooter: a partire da
Denominazione modello /
Denominazione commerciale:C Categoria di progetto: Altre direttive comunitarie applicate
Direttiva sulla compatibilità elettromagnetica 2014/30/UE
EN 55012:2007/A1:2009
Norme
EN 61000-6-1:2007
EN 61000-6-2:2005
DA1
A1B+C
B+CB+D
B+DB+E
B+EB+F
B+FG
G
GH
H
H
Denominazione modello:
6HLCiclo di combustione:
4 tempi Tipo di carburante:
Benzina
PRESCRIZIONI ESSENZIALI
Prescrizioni essenzialinormeAltro metodo /
documento normativoFile tecnicoSpecificare più dettagliatamente
(* = norma obbligatoria)
Allegato I.A Progettazione e costruzione*EN ISO 13590:2003
*EN ISO 13590:2003/AC:2004
Allegato I.B Emissioni allo scarico*EN ISO 18854:2015Allegato I.C Rumorosità emessa*EN ISO 14509-1:2008*
* *
La presente Dichiarazione di conformità è emessa sotto l’esclusiva responsabilità del costruttore. Dichiaro per conto del
costruttore che l’acquascooter sopra indicato è conforme a tutte le prescrizioni essenziali applicabili nel modo specificato.
Nome / Funzione:
T. Ibata / Direttore, Boat Business Unit(identificazione della persona incaricata di firmare a nome del costruttore)
Firma:
Data e luogo d’emissione:
1 ottobre, 2018, Shizuoka, GiapponeFC1800A-U / FX Cruiser SVHO, FC1800B-U / FX Limited SVHO,
FC1800-U / FX SVHO
UF3X70H0.book Page 1 Thursday, August 23, 2018 10:24 AM

Informazioni importanti contenute nel manuale
HJU30193
Al proprietario/conducente
Grazie per aver scelto una moto d’acqua
Yamaha.
Questo Manuale del proprietario/conducente
contiene informazioni utili per l’utilizzo, la ma-
nutenzione e l’assistenza corretti. Per even-
tuali chiarimenti sul funzionamento o la
manutenzione della vostra moto d’acqua, ri-
volgetevi ad un concessionario Yamaha.
Questo manuale non è un corso di sicurezza
per veicoli nautici o di arte navigatoria. Se
questa è la vostra prima moto d’acqua, o se
state passando ad un tipo di moto d’acqua
che non vi è familiare, per il vostro comfort e
la vostra sicurezza vi preghiamo di consegui-
re un addestramento o una pratica corretti
prima di utilizzare la moto d’acqua da soli.
Inoltre, un concessionario Yamaha o un’as-
sociazione nautica saranno lieti di consigliarvi
scuole d’addestramento o istruttori locali
competenti.
In questo manuale, le informazioni particolar-
mente importanti sono state evidenziate
come segue:
Questo è un simbolo di pericolo. Viene
utilizzato per mettere in guardia circa il peri-
colo di lesioni personali. Osservare i messag-
gi relativi alla sicurezza che seguono questo
simbolo per evitare il rischio di lesioni o mor-
te.
AVVERTENZA
HWJ00072
Una AVVERTENZA indica una situazione
pericolosa che, se non evitata, potrebbe
provocare la morte o un infortunio grave.
ATTENZIONE
HCJ00092
Un richiamo di ATTENZIONE indica la ne-
cessità di precauzioni particolari da pren-dersi per evitare di danneggiare la moto
d’acqua.
NOTA:
Una NOTA fornisce informazioni utili per faci-
litare o chiarire le varie procedure.
UF3X70H0.book Page 2 Thursday, August 23, 2018 10:24 AM

Informazioni importanti contenute nel manuale
HJU40411
Poiché la Yamaha persegue una politica ba-
sata sulla continua ottimizzazione dei propri
prodotti, è possibile che questo prodotto non
corrisponda esattamente a quanto descritto
in questo Manuale del proprietario/condu-
cente. I dati tecnici possono variare senza
preavviso.
Questo manuale deve essere considerato
come parte integrante della moto d’acqua e
deve accompagnarla sempre, anche in caso
di successiva rivendita.
HJU30233
WaveRunner FX SVHO / FX Cruiser
SVHO / FX Limited SVHO
MANUALE DEL PROPRIETARIO/CON-
DUCENTE
©2018 dalla Yamaha Motor Co., Ltd.
Prima Edizione, luglio 2018
Tutti i diritti sono riservati.
La ristampa o l’uso non autorizzato
senza benestare scritto della
Yamaha Motor Co., Ltd.
sono espressamente vietati.
Stampato negli U.S.A.
UF3X70H0.book Page 3 Thursday, August 23, 2018 10:24 AM

Contenuti
Etichette generali e importanti ........ 1
Numeri di identificazione ................. 1
Numero principale di identificazione
(PRI-ID) ........................................... 1
Numero di identificazione della moto
d’acqua (CIN) .................................. 1
Numero di serie del motore................ 2
Etichetta con la data di produzione ... 2
Informazioni sul modello ................. 3
Targhetta del produttore .................... 3
Etichette importanti ......................... 4
Etichette di pericolo ........................... 5
Altre etichette ..................................... 8
Informazioni sulla sicurezza........... 10
Limitazioni poste ai potenziali
conducenti della moto
d’acqua ...................................... 10
Limitazioni alla navigazione........... 11
Requisiti per l’utilizzo .................... 12
Equipaggiamento consigliato........ 15
Informazioni sui rischi ................... 15
Caratteristiche della moto
d’acqua ...................................... 16
Wakeboarding e sci d’acqua ........ 17
Regole per una navigazione
sicura.......................................... 19
Utilizzo responsabile della moto
d’acqua ...................................... 20
Descrizione ...................................... 21
Glossario della moto d’acqua ....... 21
Ubicazione dei componenti
principali ..................................... 22
Utilizzo della funzione di
controllo ........................................... 26
Funzioni di controllo della moto
d’acqua ...................................... 26
Sistema antifurto Yamaha ................ 26
Interruttore di spegnimento
motore ......................................... 27Interruttore di spegnimento di
emergenza del motore ................. 27
Interruttore di avviamento ............... 27
Leva dell’acceleratore ...................... 28
Leva RiDE ........................................ 28
Sistema dello sterzo ......................... 29
Sistema di regolazione inclinazione
del piantone sterzo ....................... 29
Uscite di controllo dell’acqua di
raffreddamento ............................. 30
Separatore acqua ............................. 31
Utilizzo della moto d’acqua ........... 32
Funzioni di navigazione della moto
d’acqua ...................................... 32
Sistema del cambio ......................... 32
Sistema di regolazione elettrica
dell’assetto.................................... 35
Modalità operative della moto
d’acqua ...................................... 37
Assistenza in retromarcia ................. 37
T.D.E. (potenziatore spinta
direzionale) .................................... 38
Funzione di limitazione del regime
motore........................................... 38
Guida controllata .............................. 40
Regolatore automatico di velocità.... 42
Utilizzo della strumentazione ........ 44
Centro informativo
multifunzione ............................. 44
Tasti funzionali.................................. 45
Schermo a tocco .............................. 45
Area stato ......................................... 46
Schermo iniziale .............................. 47
Schermo informazioni ..................... 47
Schermo guida controllata .............. 48
Schermo menù impostazioni ........... 48
Schermo di blocco del motore ........ 50
Funzione spie di allarme................... 50
Utilizzo delle dotazioni ................... 54
Equipaggiamento .......................... 54
Selle.................................................. 54
UF3X70H0.book Page 1 Thursday, August 23, 2018 10:24 AM

Contenuti
Maniglia tientibene ........................... 55
Maniglia di risalita............................. 56
Gradino di risalita ............................. 56
Golfare di prua ................................. 56
Golfari di poppa ............................... 57
Galloccia .......................................... 57
Gallocce a scomparsa (FX Cruiser
SVHO / FX Limited SVHO) ............ 57
Gavone e cassettino portaoggetti .... 58
Supporto e coperchio
dell’estintore ................................. 61
Staffa di montaggio parte
opzionale ...................................... 62
Requisiti per il funzionamento ed il
comando .......................................... 63
Requisiti relativi al carburante ....... 63
Carburante ....................................... 63
Requisiti dell’olio motore............... 65
Olio motore ...................................... 65
Scarico dell’acqua di sentina ........ 67
Scarico dell’acqua di sentina a
terra............................................... 67
Scarico dell’acqua di sentina in
acqua ............................................ 67
Trasporto su un carrello ................ 68
Funzionamento iniziale ................... 69
Rodaggio....................................... 69
Controlli prima dell’utilizzo............. 70
Elenco dei controlli prima
dell’utilizzo .................................... 70
Punti da controllare prima
dell’utilizzo ................................. 72
Controlli prima dell’utilizzo ............... 72
Controlli dopo l’utilizzo..................... 79
Utilizzo della moto d’acqua ............ 80
Come usare la moto d’acqua........ 80
Imparare a conoscere la moto
d’acqua ......................................... 80Imparare ad usare la moto
d’acqua ......................................... 80
Posizione di guida ............................ 81
Messa in acqua della moto
d’acqua ......................................... 81
Avviamento del motore in acqua...... 81
Spegnere il motore ........................... 82
Moto d’acqua incustodita ................ 83
Come usare la moto d’acqua ........... 83
Esecuzione di virate ......................... 83
Arresto della moto d’acqua .............. 85
Funzionamento della moto d’acqua
marcia indietro o in folle ............... 86
Salire a bordo della moto d’acqua ... 87
Partenza ........................................... 89
Moto d’acqua capovolta .................. 91
Accostamento a riva e ormeggio
della moto d’acqua ....................... 92
Utilizzo in zone in cui si accumulano
alghe ............................................. 92
Dopo aver tolto la moto
dall’acqua ..................................... 92
Assistenza e rimessaggio .............. 93
Operazioni dopo l’utilizzo ............. 93
Lavaggio dei condotti dell’acqua di
raffreddamento ............................. 93
Pulizia della moto d’acqua ............... 94
Assistenza della batteria .................. 94
Rimessaggio a lungo termine ....... 97
Pulizia ............................................... 97
Lubrificazione ................................... 98
Protezione dalla ruggine................... 98
Manutenzione .................................. 99
Manutenzione ............................... 99
Kit utensili in dotazione .................... 99
Rimozione e installazione del
coperchio del motore .................... 99
Tabella di manutenzione
periodica ..................................... 101
Olio motore e filtro olio ................... 103
UF3X70H0.book Page 2 Thursday, August 23, 2018 10:24 AM

Contenuti
Dati tecnici ..................................... 104
Dati tecnici .................................. 104
Risoluzione dei guasti................... 105
Individuazione dei guasti............. 105
Tabelle di ricerca ed eliminazione
guasti .......................................... 105
Procedure di emergenza ............. 108
Pulizia della presa d’acqua
dell’idrogetto e della girante ....... 108
Sollevamento della cucchiaia
ribaltabile per l’inversione del
flusso ......................................... 109
Avviamento in caso di batteria
scarica ........................................ 109
Sostituzione dei fusibili................... 110
Rimorchio della moto d’acqua ....... 112
Moto d’acqua sommersa ............... 112
Indice .............................................. 114
UF3X70H0.book Page 3 Thursday, August 23, 2018 10:24 AM

Etichette generali e importanti
1
HJU36452
Numeri di identificazione
Annotare il numero principale di identificazio-
ne (PRI-ID), il numero di identificazione della
moto d’acqua (CIN) ed il numero di serie del
motore negli spazi previsti per l’assistenza
quando si ordinano i ricambi presso i conces-
sionari Yamaha. Inoltre annotare e conserva-
re altrove questi numeri di identificazione,
che potrebbero essere utili in caso di furto
della moto d’acqua.
HJU42521Numero principale di identificazione
(PRI-ID)
Il numero principale di identificazione PRI-ID
è impresso su una targhetta applicata all’in-
terno del vano motore. (Vedere a pagina 54
per le procedure di rimozione e installazione
della sella e a pagina 61 per le informazioni
sullo scomparto portaoggetti impermeabile
amovibile.)MODELLO:
FC1800-U (FX SVHO)
FC1800A-U (FX Cruiser SVHO)
FC1800B-U (FX Limited SVHO)
HJU36551Numero di identificazione della moto
d’acqua (CIN)
Il numero di identificazione della moto d’ac-
qua CIN sul ponte di poppa.
1Ubicazione del numero principale di identi-
ficazione (PRI-ID)
1Posizione del numero di identificazione del-
la moto d’acqua (CIN)
1
MODELF3X
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
3X
1
UF3X70H0.book Page 1 Thursday, August 23, 2018 10:24 AM

Etichette generali e importanti
2
HJU40471Numero di serie del motore
Il numero di serie del motore è stampato su
una etichetta applicata al gruppo motore.
(Vedere pagina 54 per le procedure di rimo-
zione e installazione della sella e pagina 99
per le procedure di rimozione e installazione
del coperchio del motore.)
HJU42031Etichetta con la data di produzione
Questa etichetta si trova nella parte superiore
della testata. (Vedere a pagina 54 per le pro-
cedure di rimozione e installazione della sellae a pagina 99 per le procedure di rimozione e
installazione del coperchio del motore.)
1Ubicazione del numero di serie del motore
1
1Ubicazione dell’etichetta con la data di pro-
duzione
1
UF3X70H0.book Page 2 Thursday, August 23, 2018 10:24 AM
