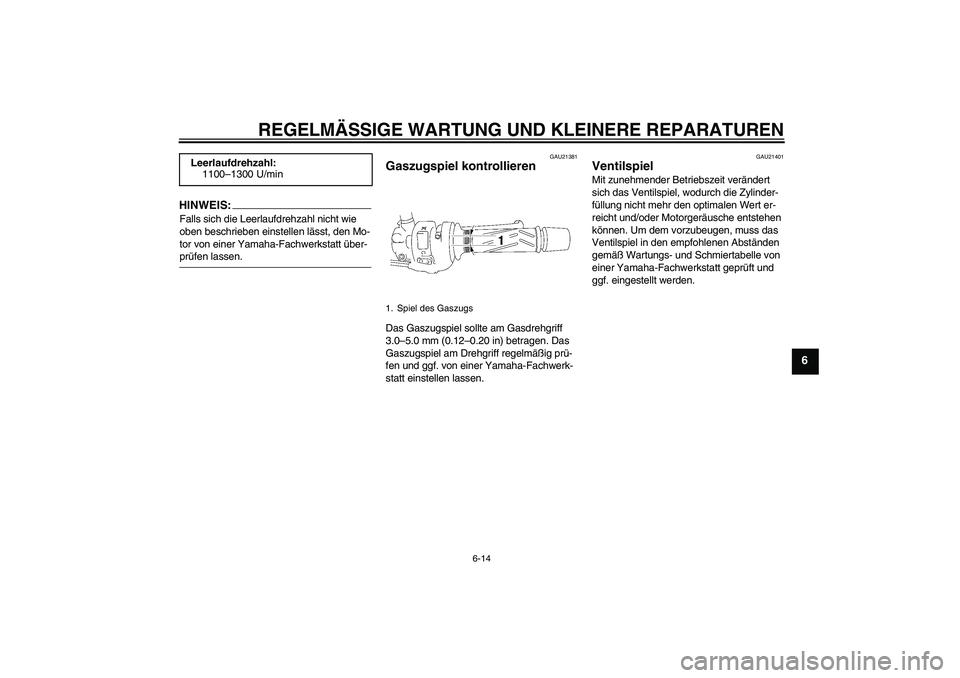

Page 61 of 98
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-prüfen lassen.
GAU21381
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden. Leerlaufdrehzahl:
1100–1300 U/min
1. Spiel des Gaszugs
U2D1G0G0.book Page 14 Thursday, November 10, 2005 9:49 AM
Page 62 of 98
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
GAU21771

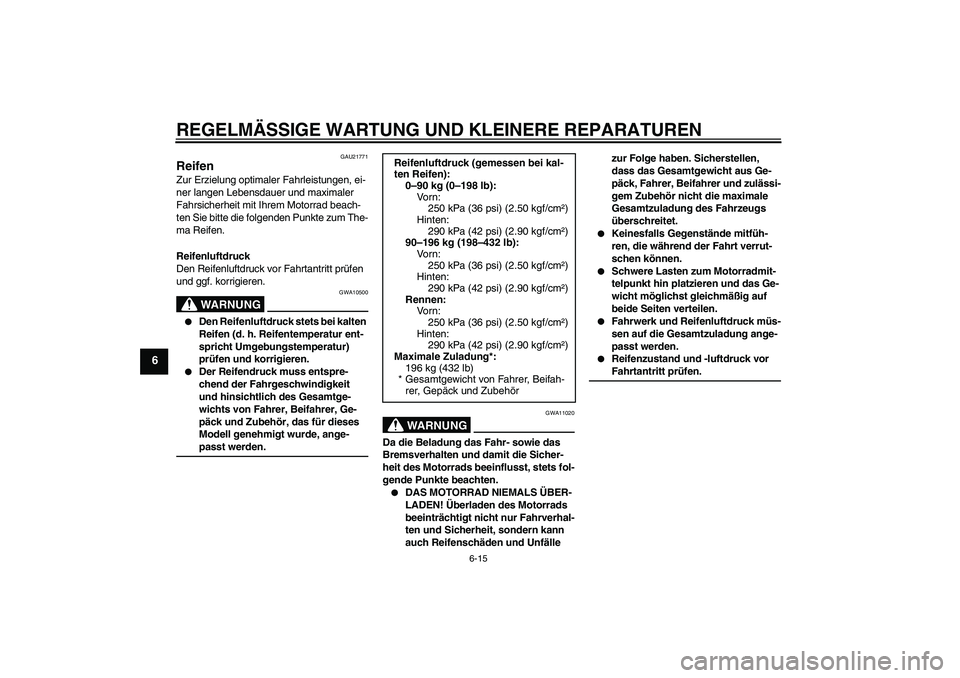

Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-
gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.
Reifenzustand und -luftdruck vor Fahrtantritt prüfen. Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
90–196 kg (198–432 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Maximale Zuladung*:
196 kg (432 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
U2D1G0G0.book Page 15 Thursday, November 10, 2005 9:49 AM
Page 63 of 98
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6

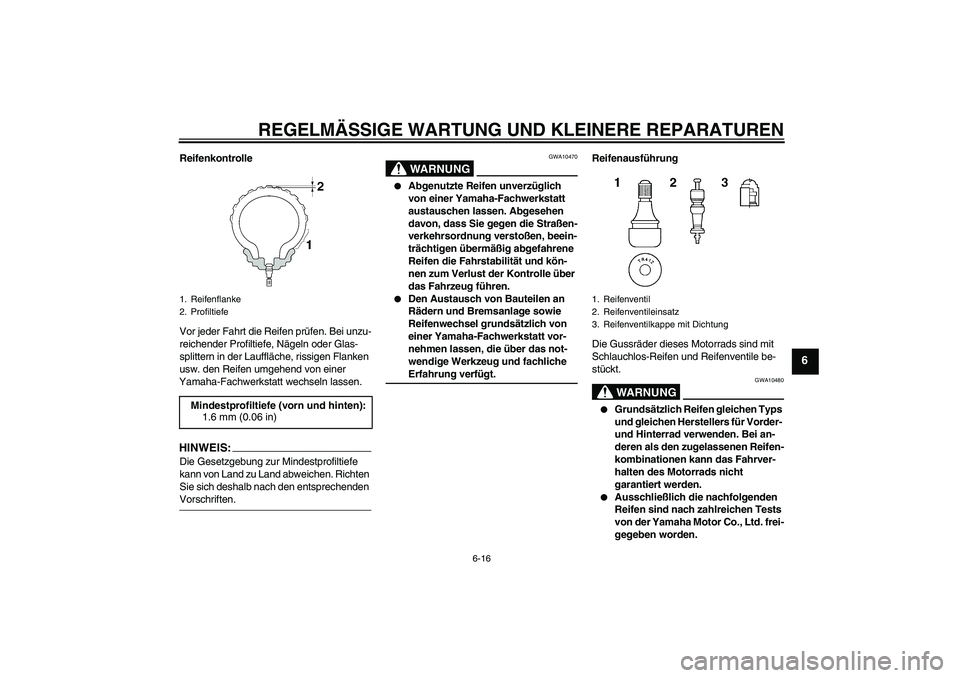

Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
WARNUNG
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventile be-
stückt.
WARNUNG
GWA10480
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten des Motorrads nicht
garantiert werden.
Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-
gegeben worden.
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
U2D1G0G0.book Page 16 Thursday, November 10, 2005 9:49 AM
Page 64 of 98
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6

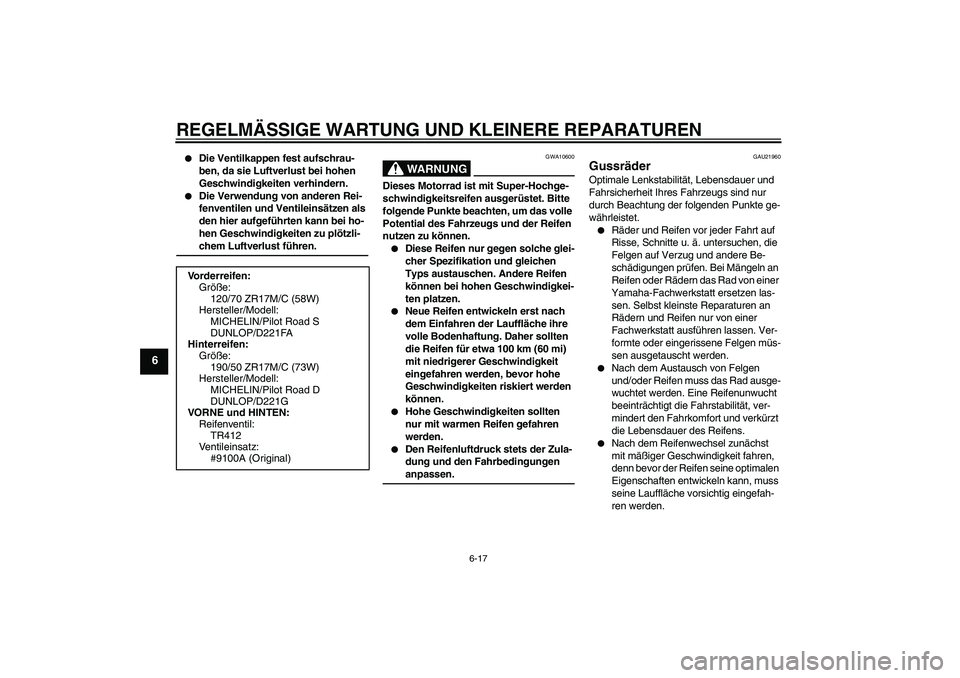

Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftverlust führen.
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen anpassen.
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden. Vorderreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
MICHELIN/Pilot Road S
DUNLOP/D221FA
Hinterreifen:
Größe:
190/50 ZR17M/C (73W)
Hersteller/Modell:
MICHELIN/Pilot Road D
DUNLOP/D221G
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100A (Original)
chapter6 Page 17 Monday, December 19, 2005 11:15 AM
Page 65 of 98
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
GAU39432

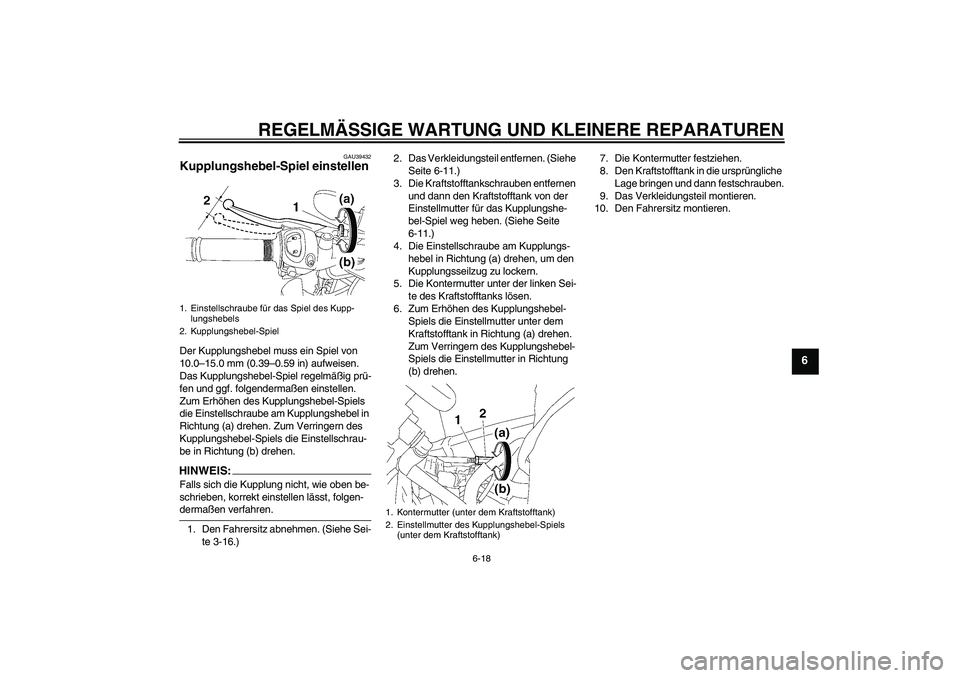

Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube am Kupplungshebel in
Richtung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.HINWEIS:Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-dermaßen verfahren.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-16.)2. Das Verkleidungsteil entfernen. (Siehe
Seite 6-11.)
3. Die Kraftstofftankschrauben entfernen
und dann den Kraftstofftank von der
Einstellmutter für das Kupplungshe-
bel-Spiel weg heben. (Siehe Seite
6-11.)
4. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
5. Die Kontermutter unter der linken Sei-
te des Kraftstofftanks lösen.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter unter dem
Kraftstofftank in Richtung (a) drehen.
Zum Verringern des Kupplungshebel-
Spiels die Einstellmutter in Richtung
(b) drehen.7. Die Kontermutter festziehen.
8. Den Kraftstofftank in die ursprüngliche
Lage bringen und dann festschrauben.
9. Das Verkleidungsteil montieren.
10. Den Fahrersitz montieren.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
1. Kontermutter (unter dem Kraftstofftank)
2. Einstellmutter des Kupplungshebel-Spiels
(unter dem Kraftstofftank)
U2D1G0G0.book Page 18 Thursday, November 10, 2005 9:49 AM
Page 66 of 98
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
GAU22270

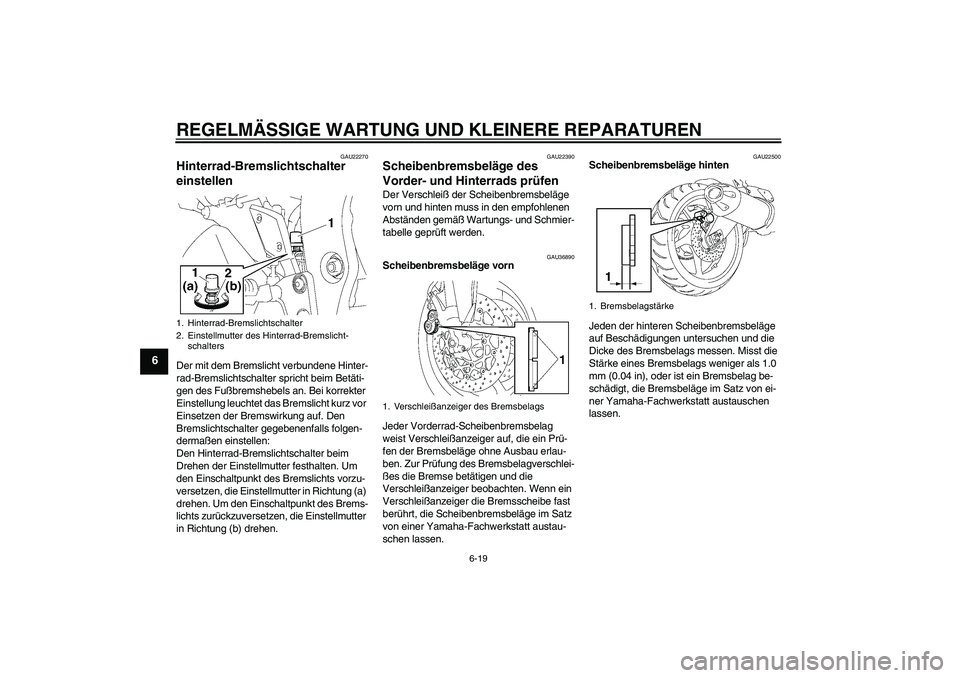

Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten. Um
den Einschaltpunkt des Bremslichts vorzu-
versetzen, die Einstellmutter in Richtung (a)
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU36890
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagverschlei-
ßes die Bremse betätigen und die
Verschleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 1.0
mm (0.04 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1. Verschleißanzeiger des Bremsbelags
1. Bremsbelagstärke
U2D1G0G0.book Page 19 Thursday, November 10, 2005 9:49 AM
Page 67 of 98
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
GAU39370

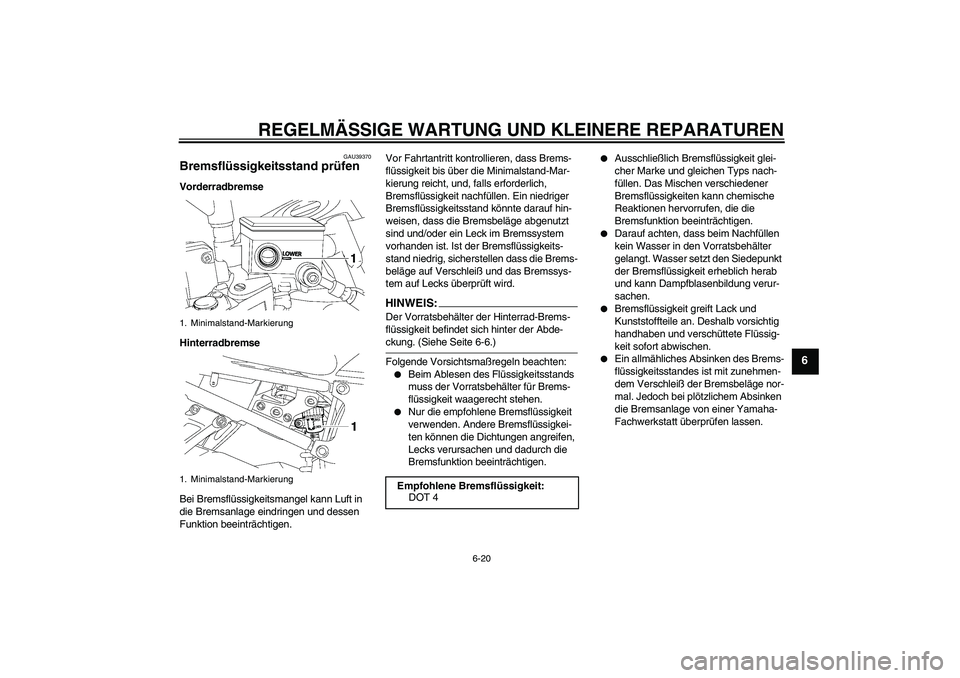

Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
HINWEI
S:
Der Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-ckung. (Siehe Seite 6-6.)
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
Empfohlene Bremsflüssigkeit:
DOT 4
U2D1G0G0.book Page 20 Thursday, November 10, 2005 9:49 AM
Page 68 of 98

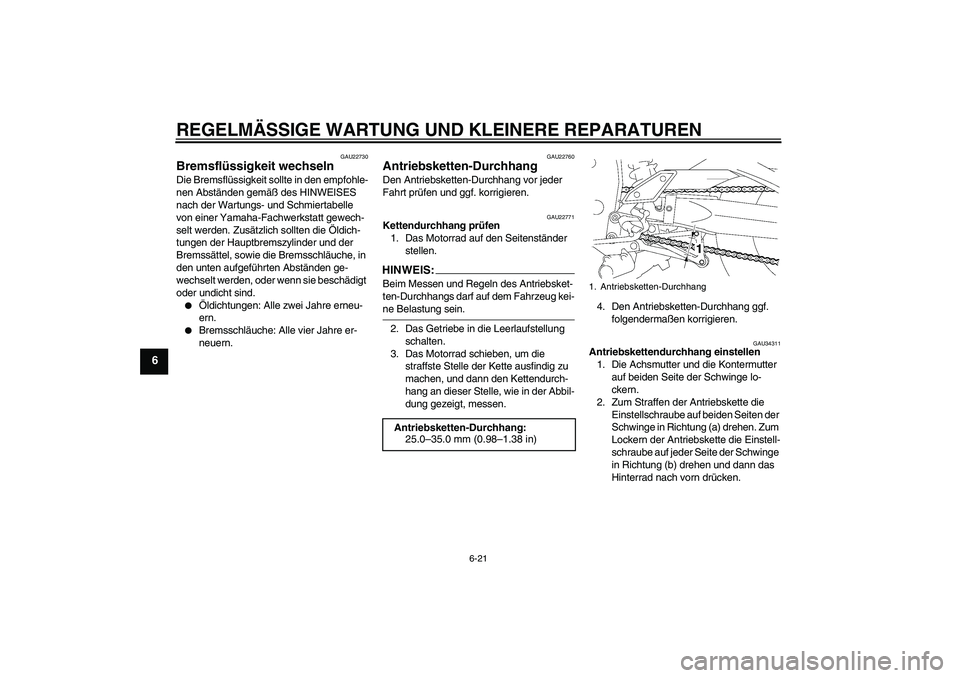

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
GAU22730
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen der Hauptbremszylinder und der
Bremssättel, sowie die Bremsschläuche, in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22771
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEIS:Beim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU34311
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
auf beiden Seite der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die
Einstellschraube auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken. Antriebsketten-Durchhang:
25.0–35.0 mm (0.98–1.38 in)1. Antriebsketten-Durchhang
U2D1G0G0.book Page 21 Thursday, November 10, 2005 9:49 AM
Page 69 of 98

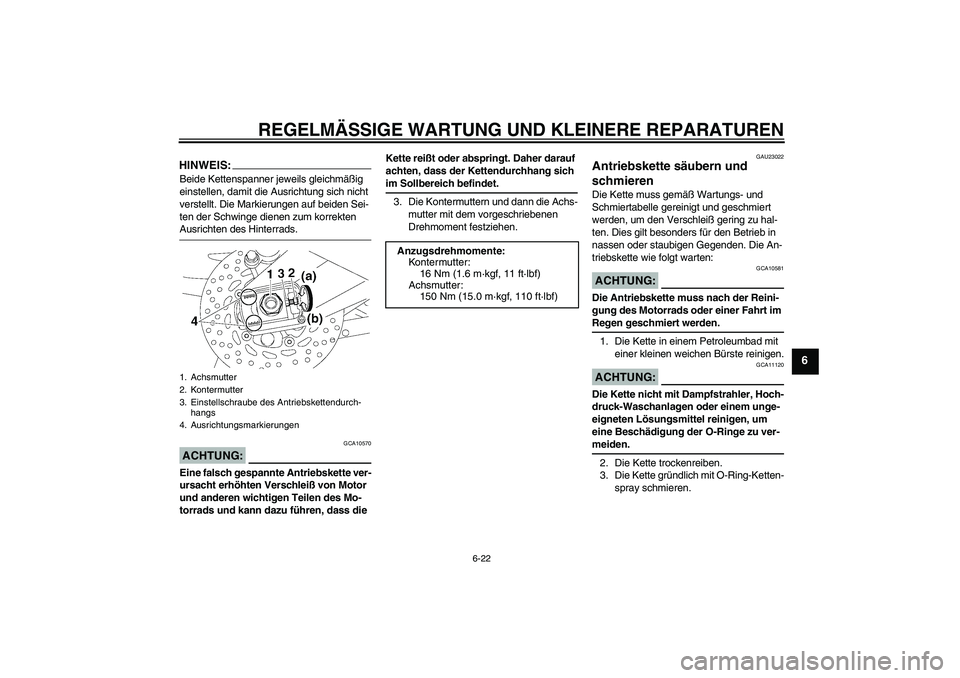

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
HINWEIS:Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten Ausrichten des Hinterrads.ACHTUNG:
GCA10570
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Motor
und anderen wichtigen Teilen des Mo-
torrads und kann dazu führen, dass die Kette reißt oder abspringt. Daher darauf
achten, dass der Kettendurchhang sich
im Sollbereich befindet.
3. Die Kontermuttern und dann die Achs-
mutter mit dem vorgeschriebenen
Drehmoment festziehen.
GAU23022
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG:
GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im Regen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.ACHTUNG:
GCA11120
Die Kette nicht mit Dampfstrahler, Hoch-
druck-Waschanlagen oder einem unge-
eigneten Lösungsmittel reinigen, um
eine Beschädigung der O-Ringe zu ver-meiden.
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
1. Achsmutter
2. Kontermutter
3. Einstellschraube des Antriebskettendurch-
hangs
4. Ausrichtungsmarkierungen
Anzugsdrehmomente:
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Achsmutter:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1G0G0.book Page 22 Thursday, November 10, 2005 9:49 AM
Page 70 of 98

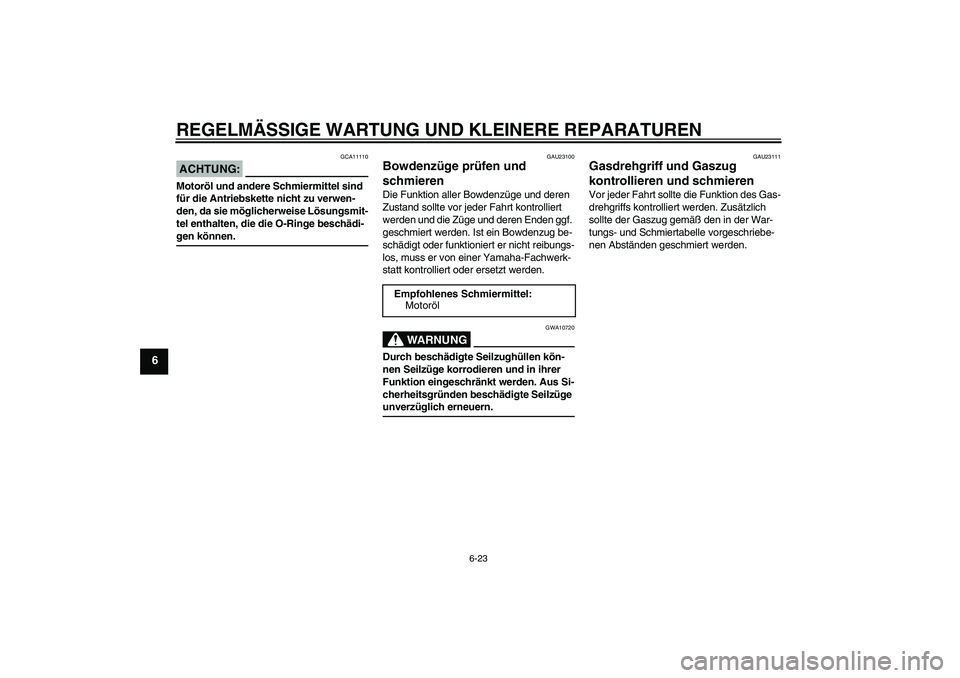

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
ACHTUNG:
GCA11110
Motoröl und andere Schmiermittel sind
für die Antriebskette nicht zu verwen-
den, da sie möglicherweise Lösungsmit-
tel enthalten, die die O-Ringe beschädi-gen können.
GAU23100
Bowdenzüge prüfen und
schmieren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern.
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
Empfohlenes Schmiermittel:
Motoröl
U2D1G0G0.book Page 23 Thursday, November 10, 2005 9:49 AM
