Page 81 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6
DAU25911

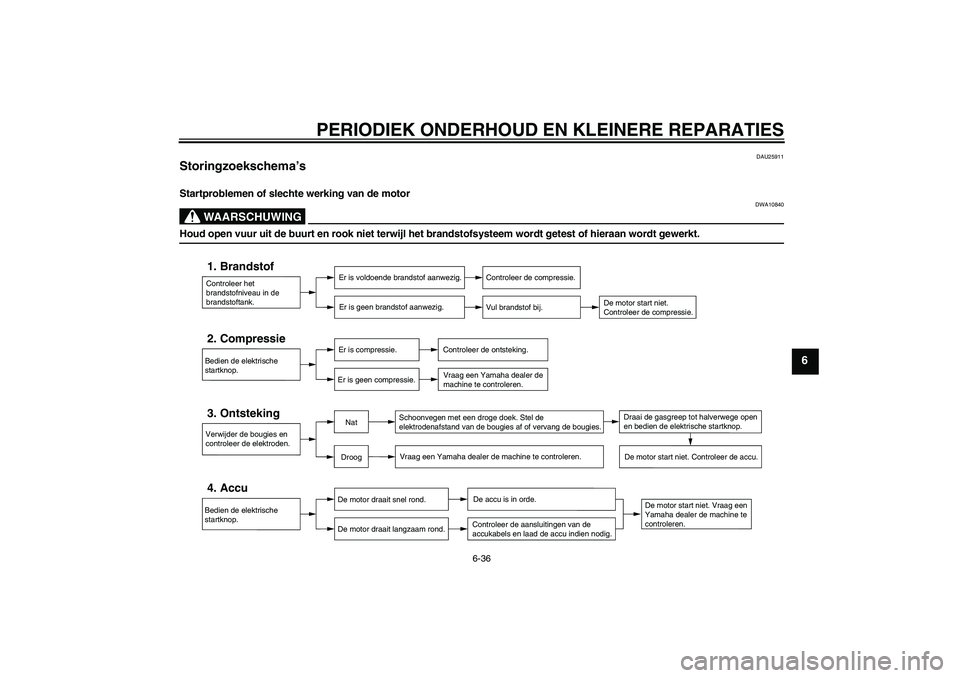

Storingzoekschema’s Startproblemen of slechte werking van de motor
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl h

Page 82 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
6

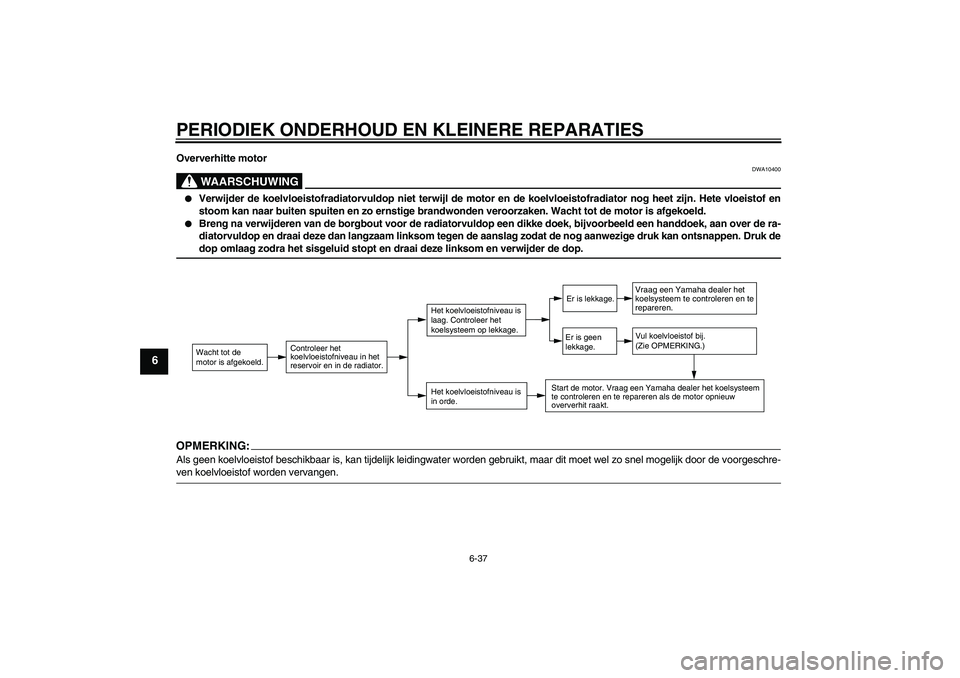

Oververhitte motor
WAARSCHUWING
DWA10400

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. H

Page 83 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU26011

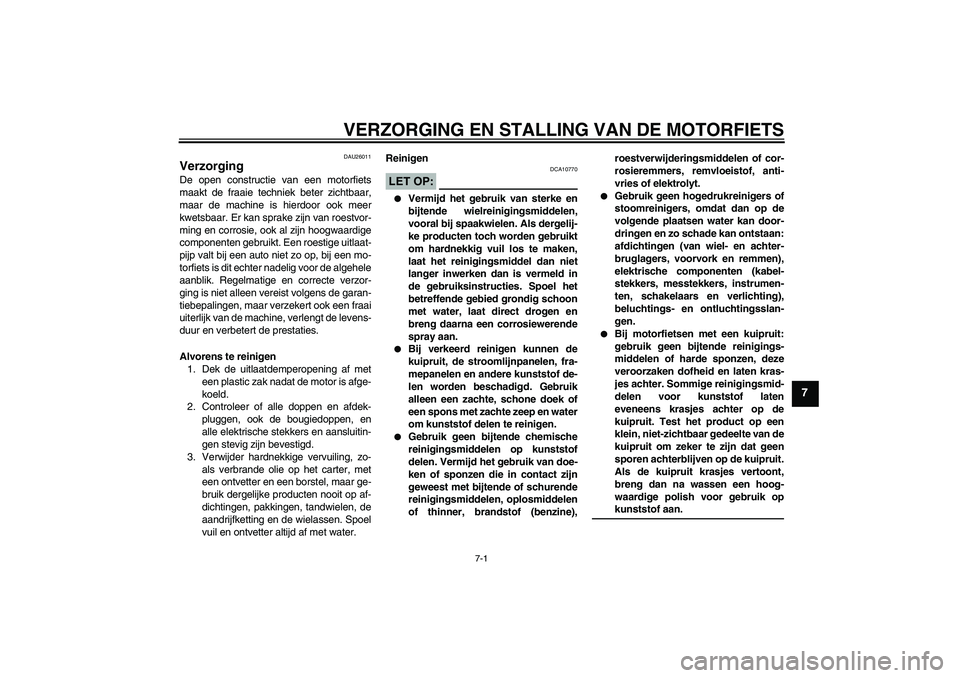

Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er k

Page 84 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7

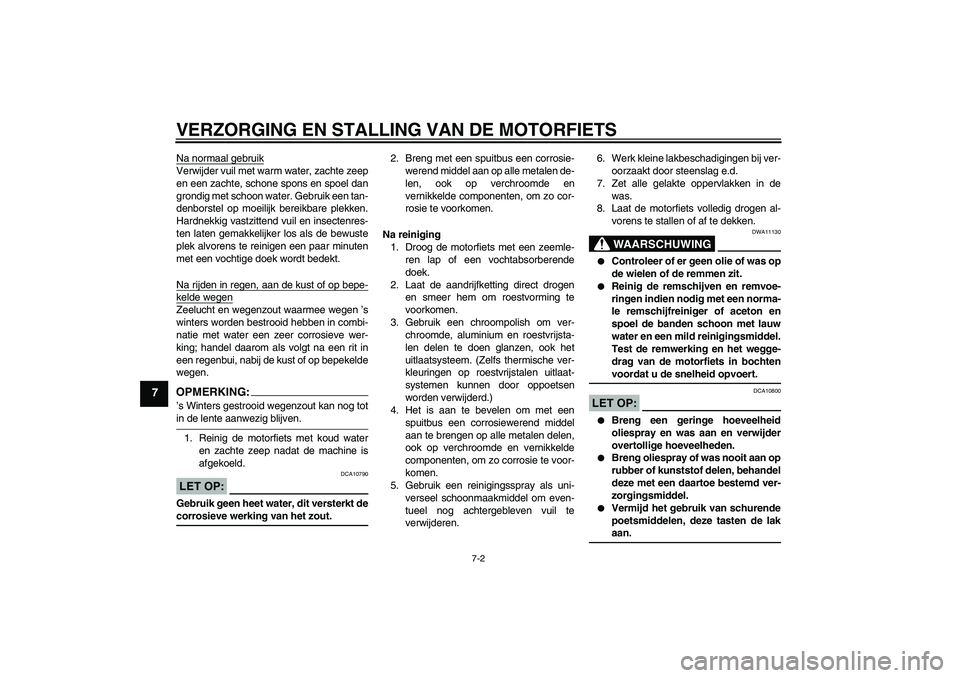

Na normaal gebruikVerwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborst

Page 85 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7

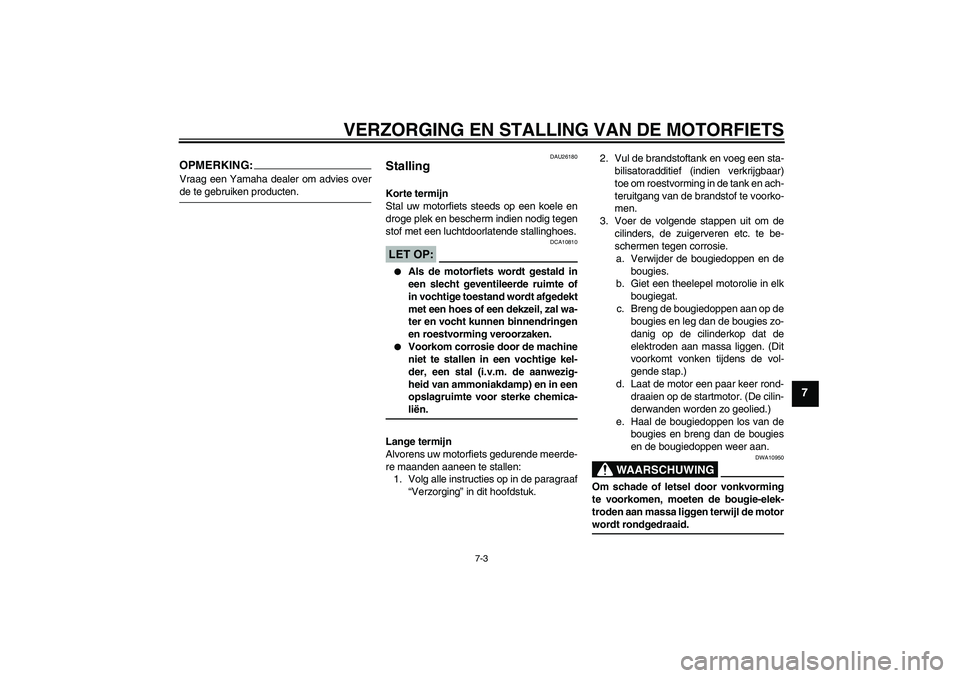

OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
DAU26180
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
drog

Page 86 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7

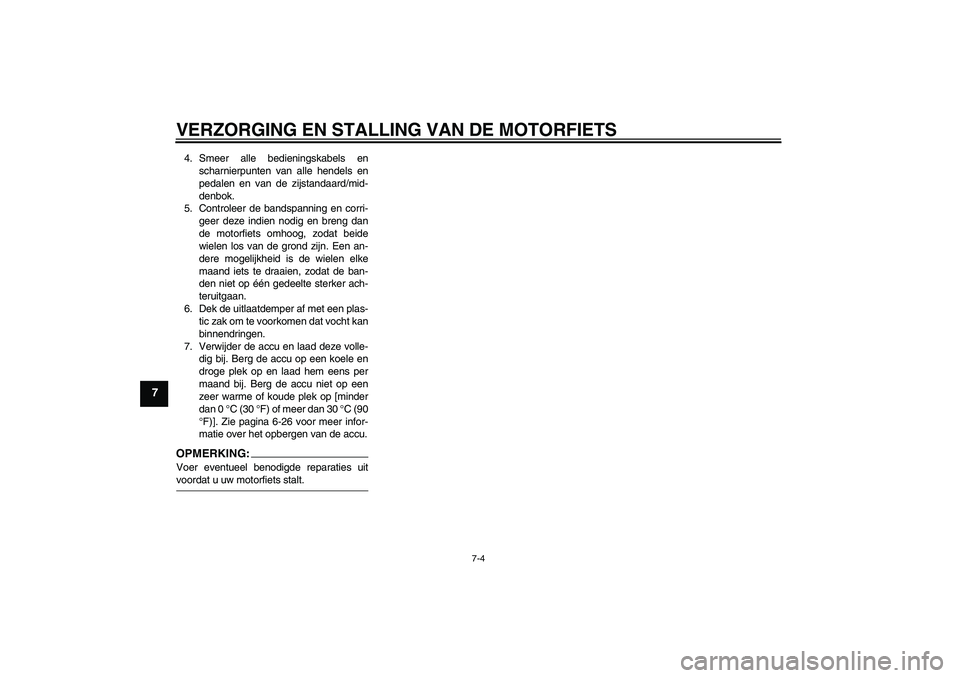

4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-

Page 87 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2140 mm (84.3 in)
Totale breedte:
770 mm (30.3 in)
Totale hoogte:
1060 mm (41.7 in)
Zadelhoogte:
815 mm (32.1 in)
Wielbasis:
1460 mm (57.5 in)
Grondspelin

Page 88 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
27/20 (1.350)
6e:
29/24 (1.208)Chassis:Type frame:
Diamantframe
Spoorhoek:
25

Page 89 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) SPECIFICATIES
8-3
8
Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11

Page 90 of 96

YAMAHA FZ1-N 2006  Instructieboekje (in Dutch) GEBRUIKERSINFORMATIE
9-1
9
DAU26351

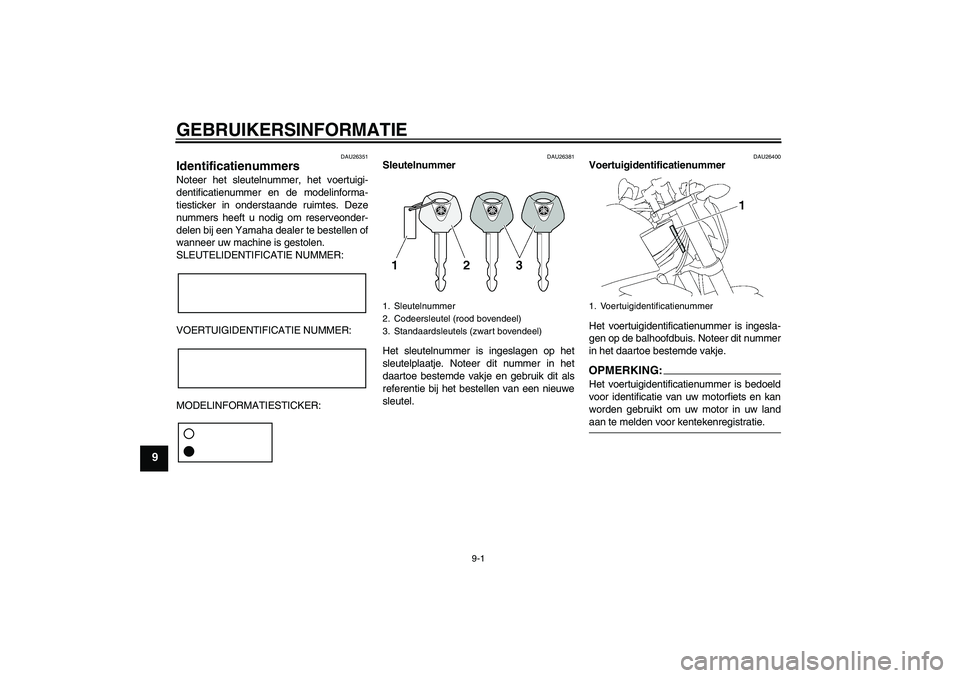

Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig
