ECO mode YAMAHA FZ1-N 2006 Instructieboekje (in Dutch)

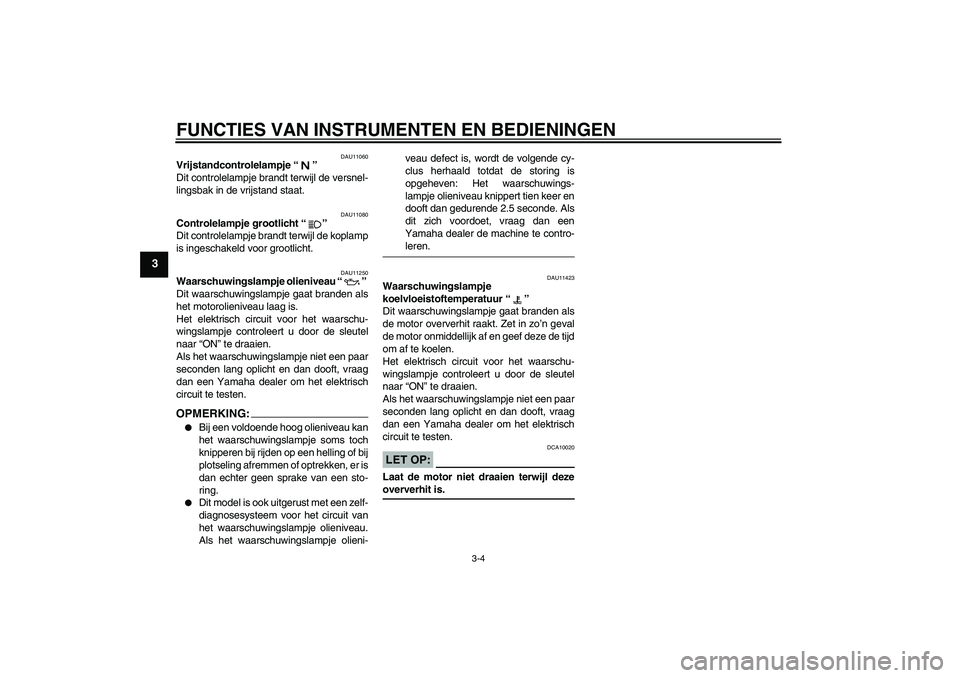

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11250
Waarschuwingslampje olieniveau “”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.OPMERKING:

Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of bij
plotseling afremmen of optrekken, er is
dan echter geen sprake van een sto-
ring.


Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als het waarschuwingslampje olieni-veau defect is, wordt de volgende cy-
clus herhaald totdat de storing is
opgeheven: Het waarschuwings-
lampje olieniveau knippert tien keer en
dooft dan gedurende 2.5 seconde. Als
dit zich voordoet, vraag dan een
Yamaha dealer de machine te contro-
leren.
DAU11423
Waarschuwingslampje
koelvloeistoftemperatuur “”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.
U2D1D0D0.book Page 4 Friday, November 11, 2005 9:31 AM

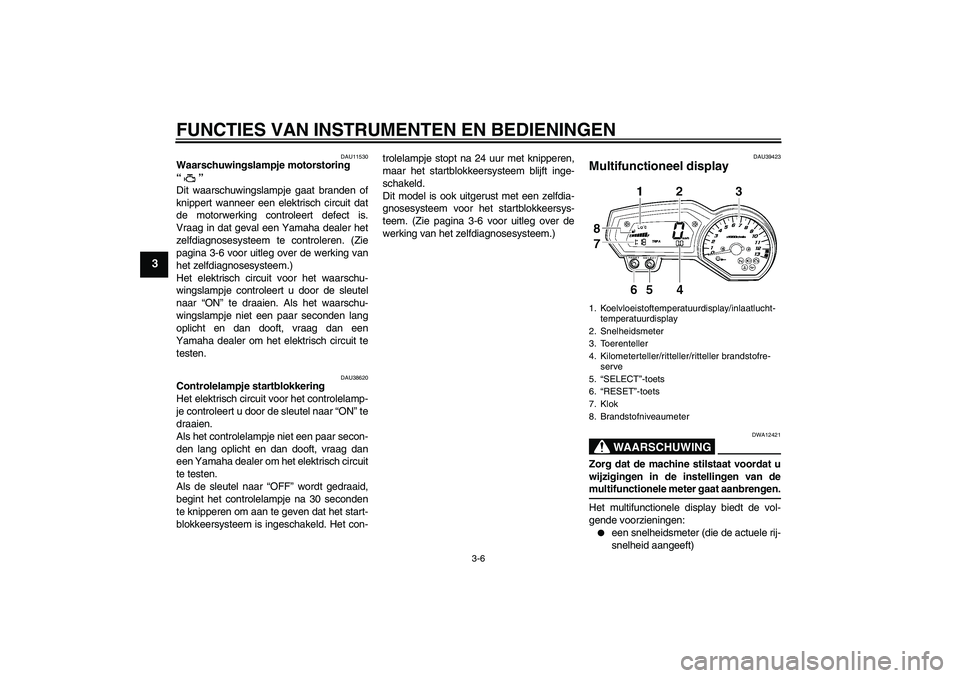

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-6 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU38620
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-6 voor uitleg over de
werking van het zelfdiagnosesysteem.)
DAU39423
Multifunctioneel display
WAARSCHUWING
DWA12421
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van demultifunctionele meter gaat aanbrengen.
Het multifunctionele display biedt de vol-
gende voorzieningen:

een snelheidsmeter (die de actuele rij-
snelheid aangeeft)
1. Koelvloeistoftemperatuurdisplay/inlaatlucht-
temperatuurdisplay
2. Snelheidsmeter
3. Toerenteller
4. Kilometerteller/ritteller/ritteller brandstofre-
serve
5.“SELECT”-toets
6.“RESET”-toets
7. Klok
8. Brandstofniveaumeter
U2D1D0D0.book Page 6 Friday, November 11, 2005 9:31 AM

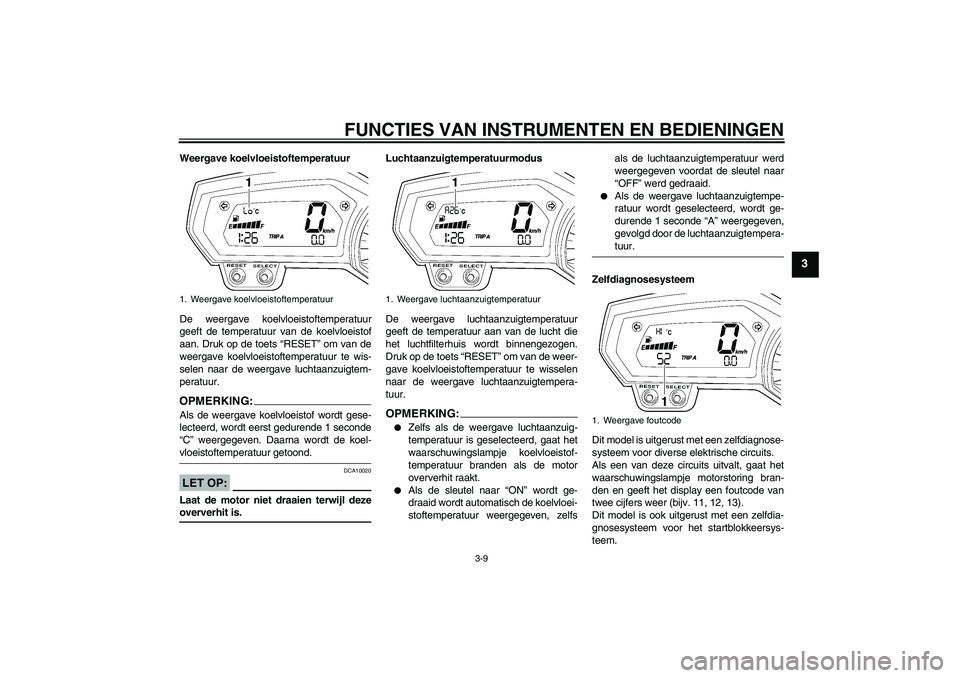

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. Druk op de toets “RESET” om van de
weergave koelvloeistoftemperatuur te wis-
selen naar de weergave luchtaanzuigtem-
peratuur.OPMERKING:Als de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-vloeistoftemperatuur getoond.LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.Luchtaanzuigtemperatuurmodus
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Druk op de toets “RESET” om van de weer-
gave koelvloeistoftemperatuur te wisselen
naar de weergave luchtaanzuigtempera-
tuur.
OPMERKING:

Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.


Als de sleutel naar “ON” wordt ge-
draaid wordt automatisch de koelvloei-
stoftemperatuur weergegeven, zelfsals de luchtaanzuigtemperatuur werd
weergegeven voordat de sleutel naar
“OFF” werd gedraaid.


Als de weergave luchtaanzuigtempe-
ratuur wordt geselecteerd, wordt ge-
durende 1 seconde “A” weergegeven,
gevolgd door de luchtaanzuigtempera-tuur.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje motorstoring bran-
den en geeft het display een foutcode van
twee cijfers weer (bijv. 11, 12, 13).
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
1. Weergave koelvloeistoftemperatuur
1. Weergave luchtaanzuigtemperatuur
1. Weergave foutcode
U2D1D0D0.book Page 9 Friday, November 11, 2005 9:31 AM

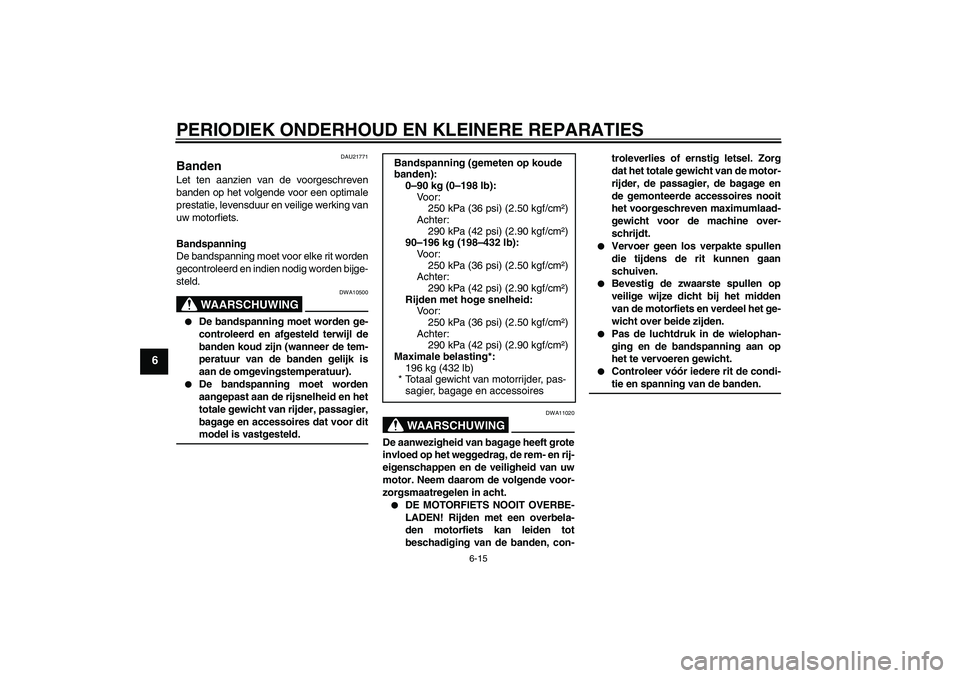

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6
DAU21771
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500


De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA11020
De aanwezigheid van bagage heeft grote
invloed op het weggedrag, de rem- en rij-
eigenschappen en de veiligheid van uw
motor. Neem daarom de volgende voor-
zorgsmaatregelen in acht.

DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit
het voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.


Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.


Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.


Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.


Controleer vóór iedere rit de condi-tie en spanning van de banden. Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
90–196 kg (198–432 lb):
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Maximale belasting*:
196 kg (432 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires
U2D1D0D0.book Page 15 Friday, November 11, 2005 9:31 AM

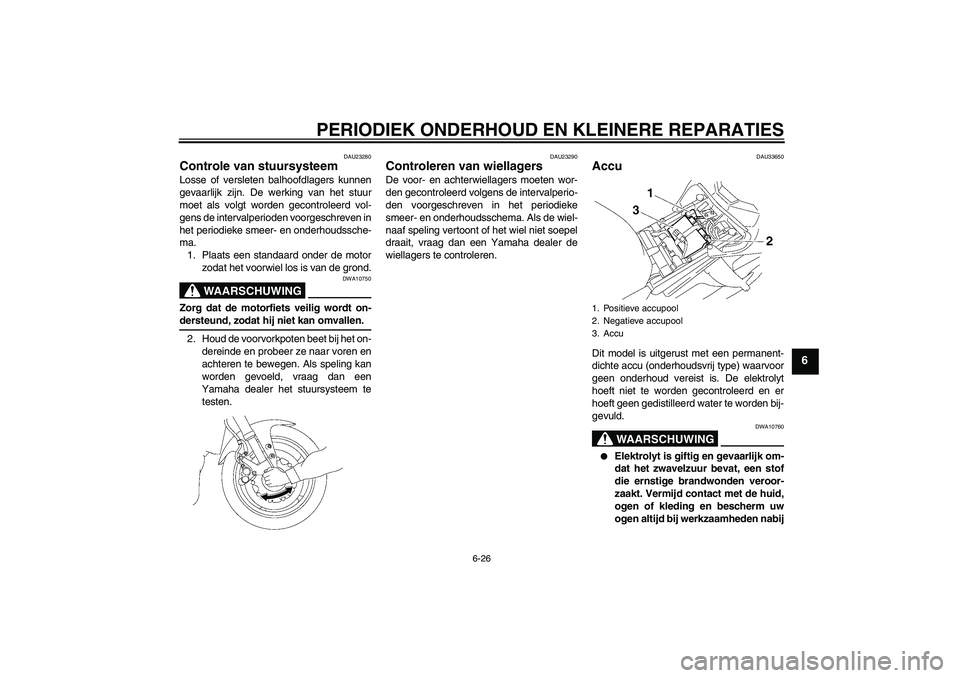

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU33650
Accu Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
1. Positieve accupool
2. Negatieve accupool
3. Accu
U2D1D0D0.book Page 26 Friday, November 11, 2005 9:31 AM

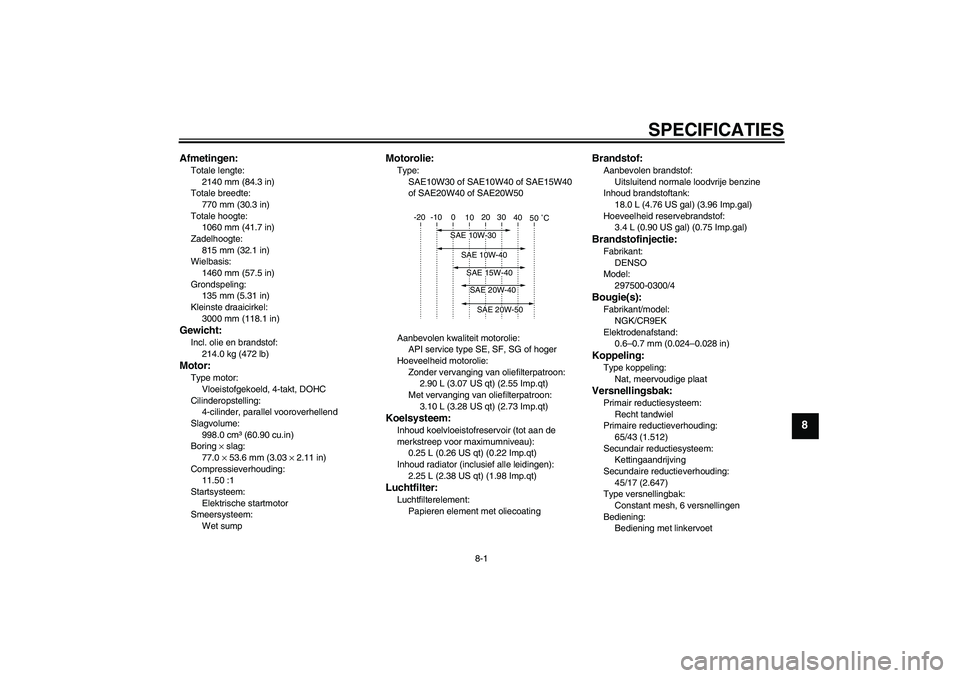

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2140 mm (84.3 in)
Totale breedte:
770 mm (30.3 in)
Totale hoogte:
1060 mm (41.7 in)
Zadelhoogte:
815 mm (32.1 in)
Wielbasis:
1460 mm (57.5 in)
Grondspeling:
135 mm (5.31 in)
Kleinste draaicirkel:
3000 mm (118.1 in)Gewicht:Incl. olie en brandstof:
214.0 kg (472 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
998.0 cm³ (60.90 cu.in)
Boring × slag:
77.0 × 53.6 mm (3.03 × 2.11 in)
Compressieverhouding:
11.50 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt) (2.73 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.25 L (2.38 US qt) (1.98 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Hoeveelheid reservebrandstof:
3.4 L (0.90 US gal) (0.75 Imp.gal)Brandstofinjectie:Fabrikant:
DENSO
Model:
297500-0300/4Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
65/43 (1.512)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
45/17 (2.647)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
chapter8 Page 1 Monday, December 19, 2005 11:29 AM
