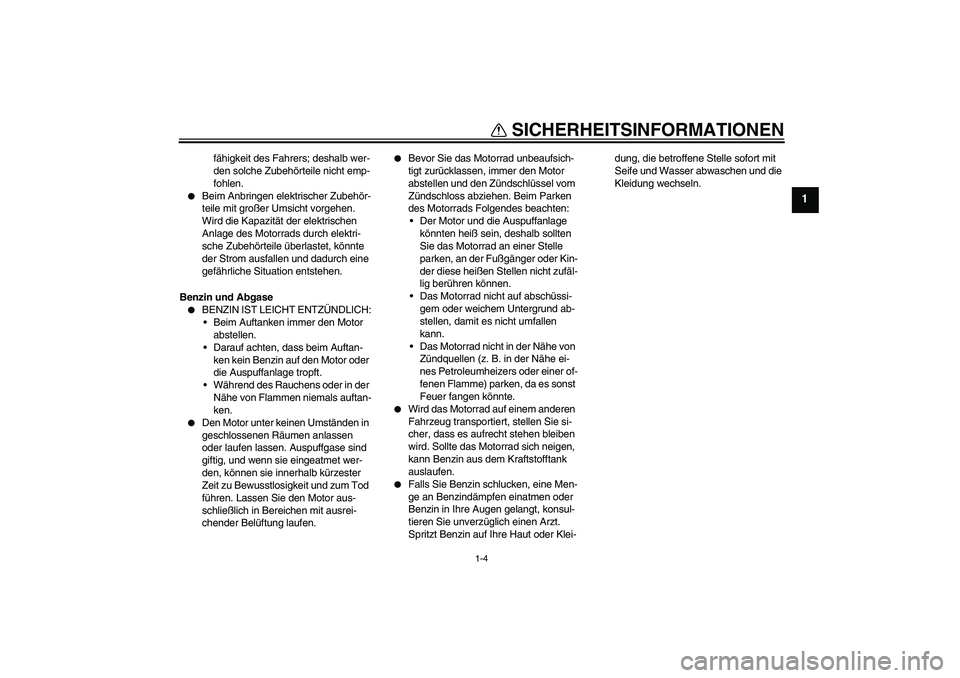

Page 11 of 102
SICHERHEITSINFORMATIONEN
1-4
1
fähigkeit des Fahrers; deshalb wer-
den solche Zubehörteile nicht emp-
fohlen.
Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Benzin und Abgase
BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
die Auspuffanlage tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.
Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.
Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloss abziehen. Beim Parken
des Motorrads Folgendes beachten:
Der Motor und die Auspuffanlage
könnten heiß sein, deshalb sollten
Sie das Motorrad an einer Stelle
parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-
lig berühren können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.
Wird das Motorrad auf einem anderen
Fahrzeug transportiert, stellen Sie si-
cher, dass es aufrecht stehen bleiben
wird. Sollte das Motorrad sich neigen,
kann Benzin aus dem Kraftstofftank
auslaufen.
Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
U2D1G2G0.book Page 4 Wednesday, August 22, 2007 10:24 AM

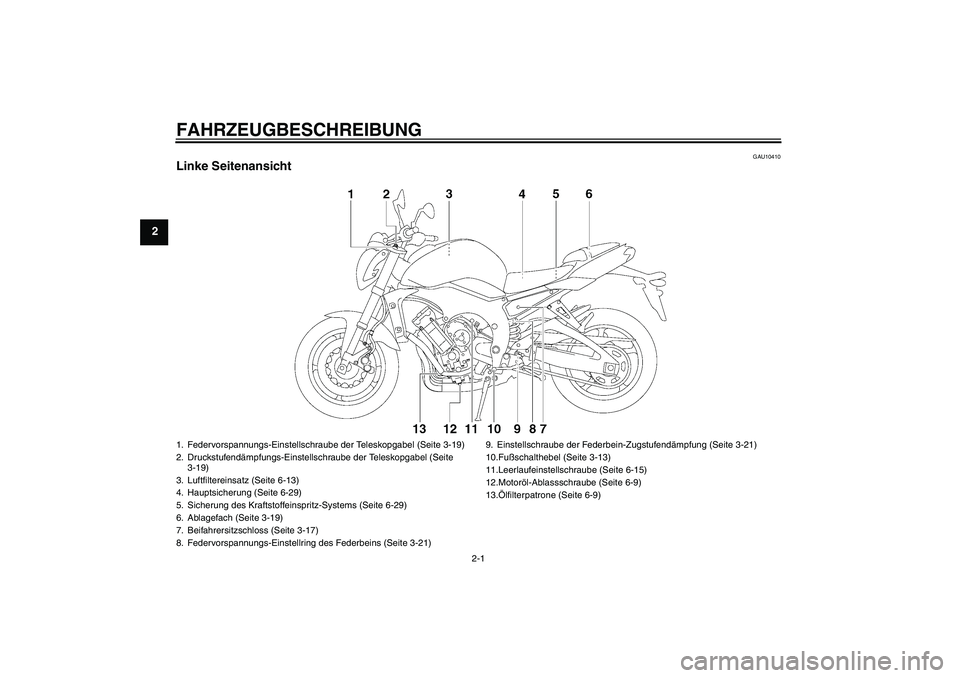

Page 12 of 102
FAHRZEUGBESCHREIBUNG
2-1
2
GAU10410
Linke Seitenansicht1. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-19)
2. Druckstufendämpfungs-Einstellschraube der Teleskopgabel (Seite
3-19)
3. Luftfiltereinsatz (Seite 6-13)
4. Hauptsicherung (Seite 6-29)
5. Sicherung des Kraftstoffeinspritz-Systems (Seite 6-29)
6. Ablagefach (Seite 3-19)
7. Beifahrersitzschloss (Seite 3-17)
8. Federvorspannungs-Einstellring des Federbeins (Seite 3-21)9. Einstellschraube der Federbein-Zugstufendämpfung (Seite 3-21)
10.Fußschalthebel (Seite 3-13)
11.Leerlaufeinstellschraube (Seite 6-15)
12.Motoröl-Ablassschraube (Seite 6-9)
13.Ölfilterpatrone (Seite 6-9)U2D1G2G0.book Page 1 Wednesday, August 22, 2007 10:24 AM

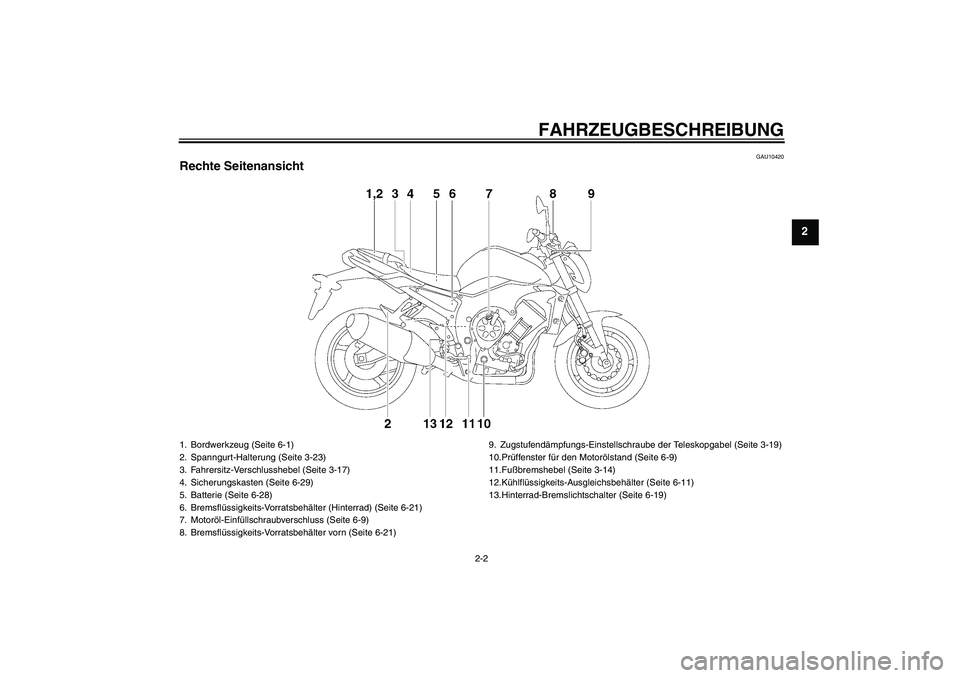

Page 13 of 102
FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht1. Bordwerkzeug (Seite 6-1)
2. Spanngurt-Halterung (Seite 3-23)
3. Fahrersitz-Verschlusshebel (Seite 3-17)
4. Sicherungskasten (Seite 6-29)
5. Batterie (Seite 6-28)
6. Bremsflüssigkeits-Vorratsbehälter (Hinterrad) (Seite 6-21)
7. Motoröl-Einfüllschraubverschluss (Seite 6-9)
8. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-21)9. Zugstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-19)
10.Prüffenster für den Motorölstand (Seite 6-9)
11.Fußbremshebel (Seite 3-14)
12.Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-11)
13.Hinterrad-Bremslichtschalter (Seite 6-19)
U2D1G2G0.book Page 2 Wednesday, August 22, 2007 10:24 AM

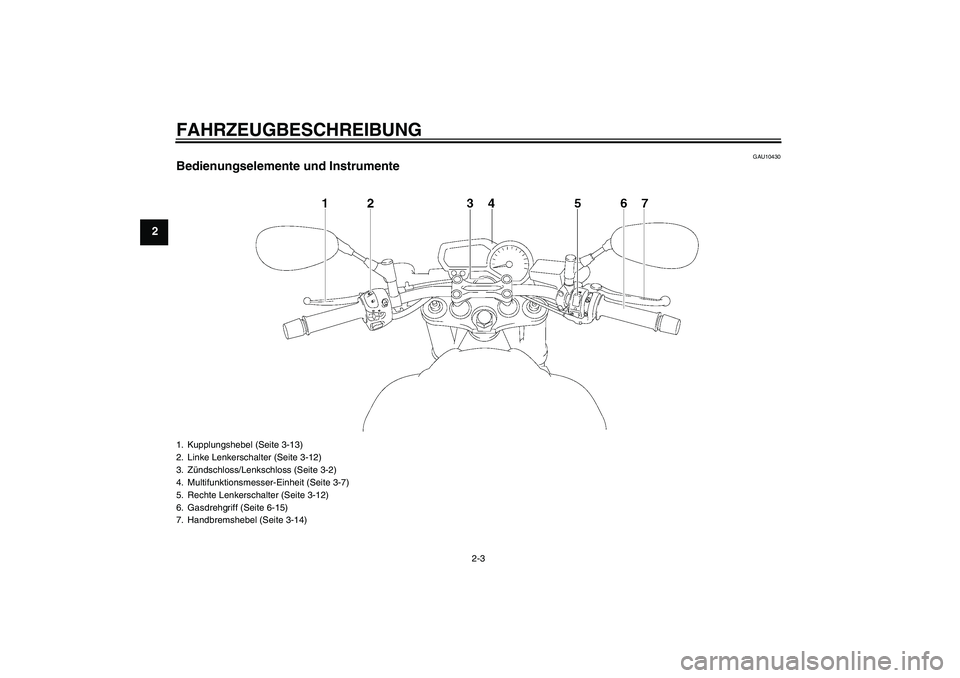

Page 14 of 102
FAHRZEUGBESCHREIBUNG
2-3
2
GAU10430
Bedienungselemente und Instrumente1. Kupplungshebel (Seite 3-13)
2. Linke Lenkerschalter (Seite 3-12)
3. Zündschloss/Lenkschloss (Seite 3-2)
4. Multifunktionsmesser-Einheit (Seite 3-7)
5. Rechte Lenkerschalter (Seite 3-12)
6. Gasdrehgriff (Seite 6-15)
7. Handbremshebel (Seite 3-14)U2D1G2G0.book Page 3 Wednesday, August 22, 2007 10:24 AM

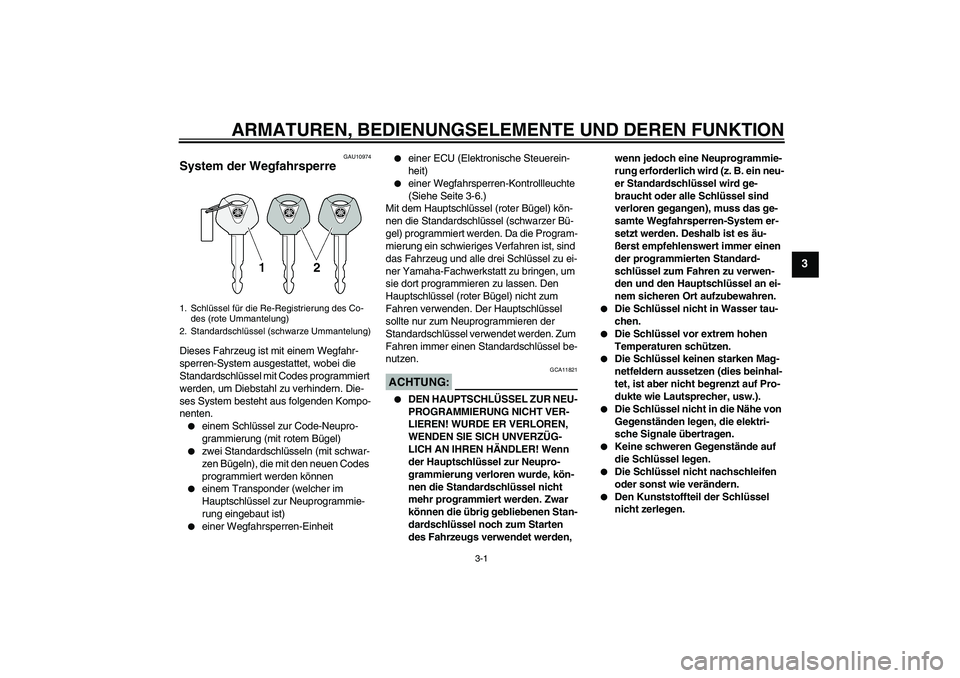

Page 15 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10974
System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)
zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können
einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)
einer Wegfahrsperren-Einheit
einer ECU (Elektronische Steuerein-
heit)
einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-6.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die Program-
mierung ein schwieriges Verfahren ist, sind
das Fahrzeug und alle drei Schlüssel zu ei-
ner Yamaha-Fachwerkstatt zu bringen, um
sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG:
GCA11821
DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird ge-
braucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es äu-
ßerst empfehlenswert immer einen
der programmierten Standard-
schlüssel zum Fahren zu verwen-
den und den Hauptschlüssel an ei-
nem sicheren Ort aufzubewahren.
Die Schlüssel nicht in Wasser tau-
chen.
Die Schlüssel vor extrem hohen
Temperaturen schützen.
Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf Pro-
dukte wie Lautsprecher, usw.).
Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.
Keine schweren Gegenstände auf
die Schlüssel legen.
Die Schlüssel nicht nachschleifen
oder sonst wie verändern.
Den Kunststoffteil der Schlüssel
nicht zerlegen.
1. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
U2D1G2G0.book Page 1 Wednesday, August 22, 2007 10:24 AM

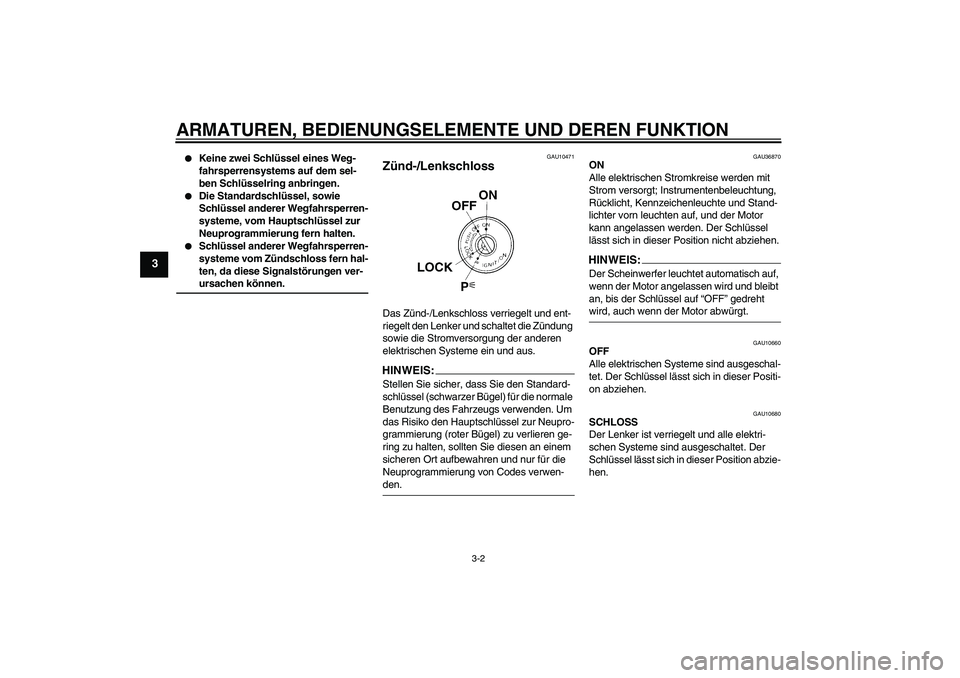

Page 16 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.
Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.
Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-ursachen können.
GAU10471
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEIS:Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU36870
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEIS:Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht wird, auch wenn der Motor abwürgt.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
U2D1G2G0.book Page 2 Wednesday, August 22, 2007 10:24 AM

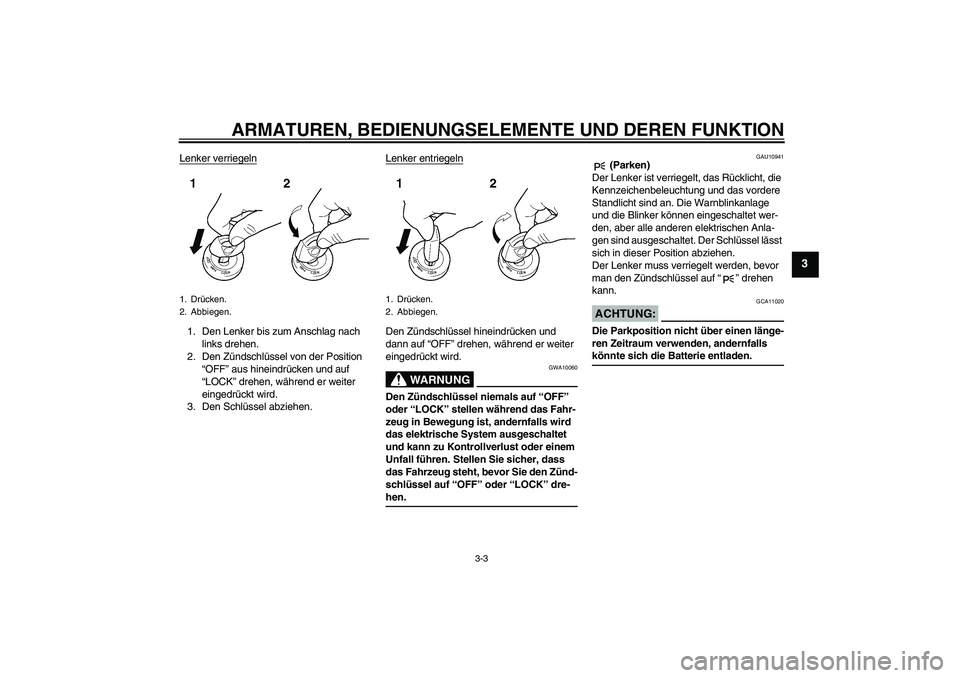

Page 17 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter
eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf“” drehen
kann.
ACHTUNG:
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U2D1G2G0.book Page 3 Wednesday, August 22, 2007 10:24 AM
Page 18 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11003

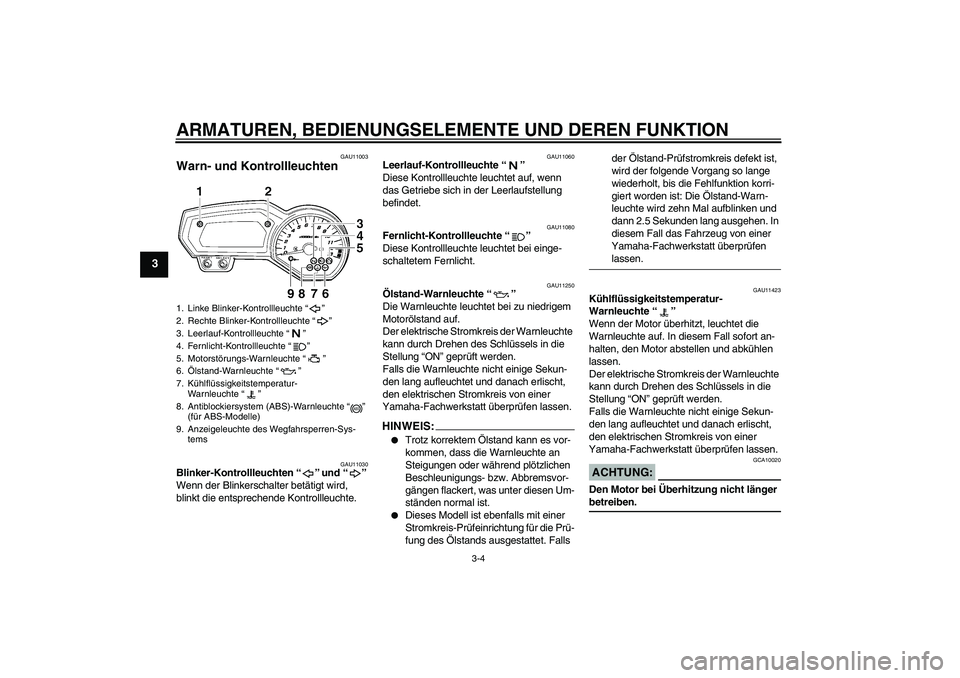

Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten“” und“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11250
Ölstand-Warnleuchte“”
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS:
Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen Um-
ständen normal ist.
Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die Prü-
fung des Ölstands ausgestattet. Falls der Ölstand-Prüfstromkreis defekt ist,
wird der folgende Vorgang so lange
wiederholt, bis die Fehlfunktion korri-
giert worden ist: Die Ölstand-Warn-
leuchte wird zehn Mal aufblinken und
dann 2.5 Sekunden lang ausgehen. In
diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
GAU11423
Kühlflüssigkeitstemperatur-
Warnleuchte“”
Wenn der Motor überhitzt, leuchtet die
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor abstellen und abkühlen
lassen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.ACHTUNG:
GCA10020
Den Motor bei Überhitzung nicht länger betreiben.
1. Linke Blinker-Kontrollleuchte“”
2. Rechte Blinker-Kontrollleuchte“”
3. Leerlauf-Kontrollleuchte“”
4. Fernlicht-Kontrollleuchte“”
5. Motorstörungs-Warnleuchte“”
6.Ölstand-Warnleuchte“”
7. Kühlflüssigkeitstemperatur-
War nleuchte“”
8. Antiblockiersystem (ABS)-Warnleuchte“”
(für ABS-Modelle)
9. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
ABS
U2D1G2G0.book Page 4 Wednesday, August 22, 2007 10:24 AM
Page 19 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3

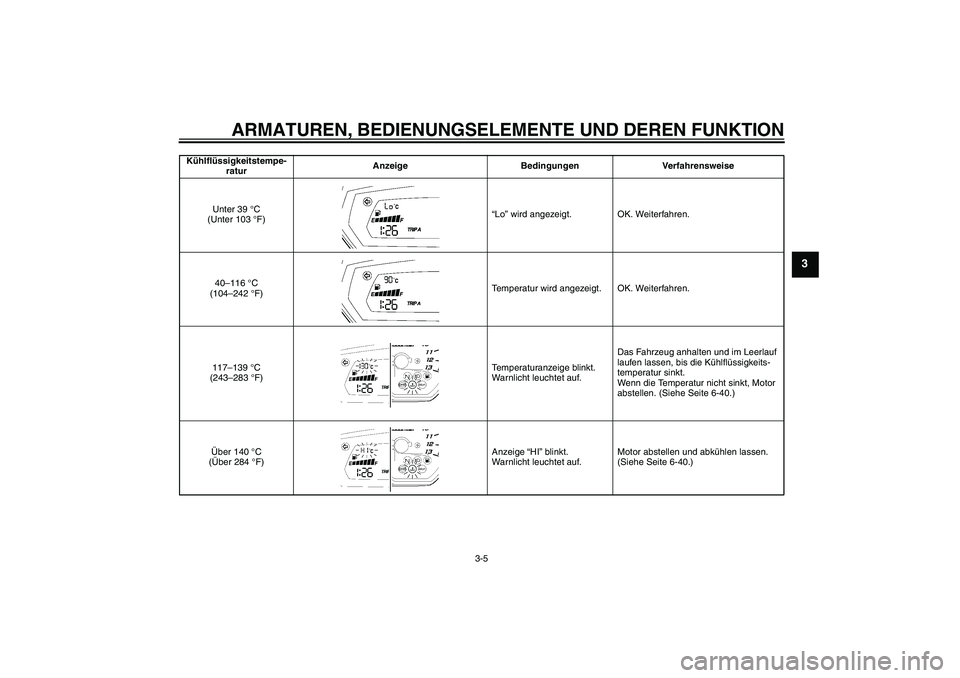

Kühlflüssigkeitstempe-
raturAnzeige Bedingungen Verfahrensweise
Unter 39 °C
(Unter 103 °F)“Lo” wird angezeigt. OK. Weiterfahren.
40–116 °C
(104–242 °F)Temperatur wird angezeigt. OK. Weiterfahren.
117–139 °C
(243–283 °F)Temperaturanzeige blinkt.
Warnlicht leuchtet auf.Das Fahrzeug anhalten und im Leerlauf
laufen lassen, bis die Kühlflüssigkeits-
temperatur sinkt.
Wenn die Temperatur nicht sinkt, Motor
abstellen. (Siehe Seite 6-40.)
Über 140 °C
(Über 284 °F)Anzeige “HI” blinkt.
Warnlicht leuchtet auf.Motor abstellen und abkühlen lassen.
(Siehe Seite 6-40.)
U2D1G2G0.book Page 5 Wednesday, August 22, 2007 10:24 AM
Page 20 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3

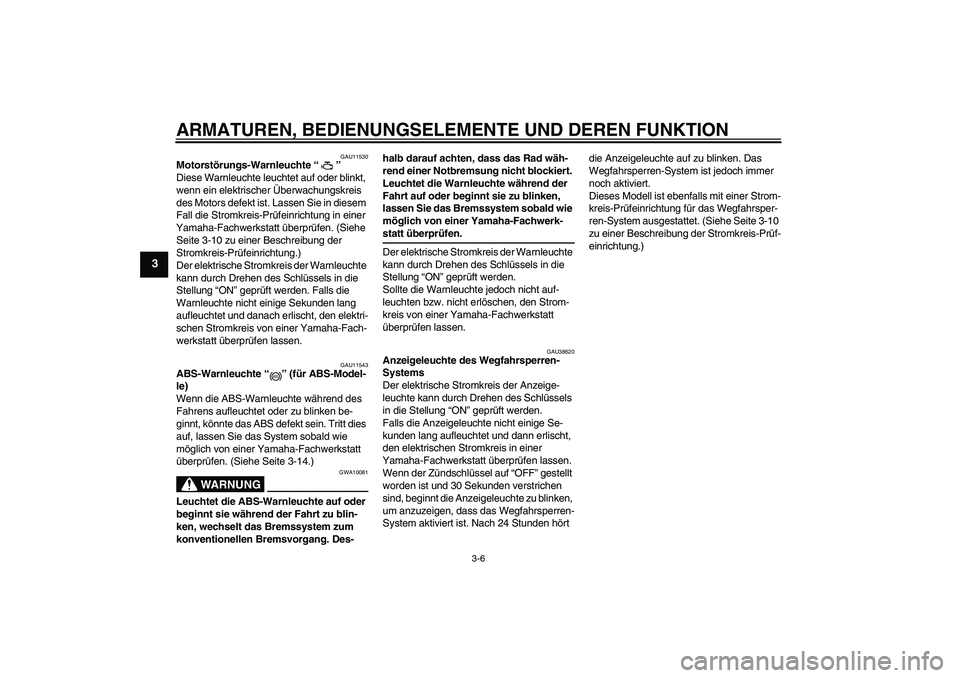

GAU11530
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-10 zu einer Beschreibung der
Stromkreis-Prüfeinrichtung.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU11543
ABS-Warnleuchte“” (für ABS-Model-
le)
Wenn die ABS-Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, könnte das ABS defekt sein. Tritt dies
auf, lassen Sie das System sobald wie
möglich von einer Yamaha-Fachwerkstatt
überprüfen. (Siehe Seite 3-14.)
WARNUNG
GWA10081
Leuchtet die ABS-Warnleuchte auf oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
lassen Sie das Bremssystem sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Sollte die Warnleuchte jedoch nicht auf-
leuchten bzw. nicht erlöschen, den Strom-
kreis von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU38620
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-10
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
ABS
U2D1G2G0.book Page 6 Wednesday, August 22, 2007 10:24 AM
