FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
SAU39450
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:
Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.
Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.
Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
SAU13442
Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.
No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.
No deje el motor al ralentí durantedemasiado tiempo.
SAU39322
Asientos Asiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Tire del asiento del pasajero hacia de-
lante y a continuación levántelo.
Para montar el asiento del pasajero1. Coloque el asiento del pasajero en su
posición original y seguidamente em-
puje hacia abajo la parte trasera para
que encaje en su sitio.
1. Tubo respiradero/rebose del depósito de
combustible
2. Posición original (marca de pintura)
1. Cerradura del asiento del pasajero
2. Desbloquear.
U2D1S2S0.book Page 17 Wednesday, August 22, 2007 8:43 PM
Page 32 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3

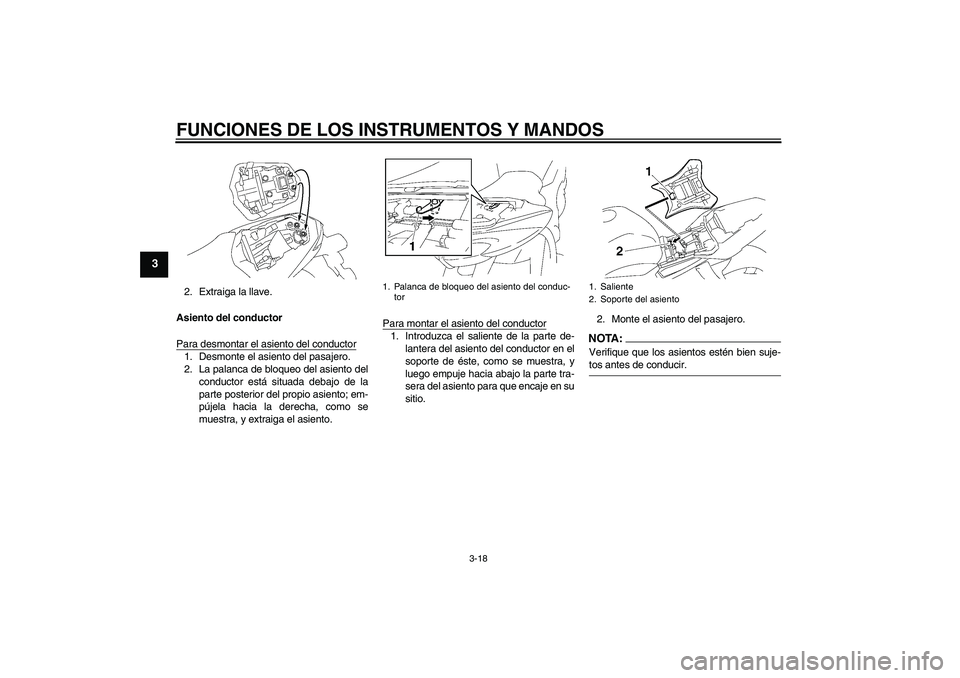

2. Extraiga la llave.
Asiento del conductor
Para desmontar el asiento del conductor1. Desmonte el asiento del pasajero.
2. La palanca de bloqueo del asiento del
conductor está situada debajo de la
parte posterior del propio asiento; em-
pújela hacia la derecha, como se
muestra, y extraiga el asiento.Para montar el asiento del conductor
1. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte de éste, como se muestra, y
luego empuje hacia abajo la parte tra-
sera del asiento para que encaje en su
sitio.2. Monte el asiento del pasajero.
NOTA:Verifique que los asientos estén bien suje-tos antes de conducir.
1. Palanca de bloqueo del asiento del conduc-
tor
1. Saliente
2. Soporte del asiento
U2D1S2S0.book Page 18 Wednesday, August 22, 2007 8:43 PM
Page 33 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
SAU14412

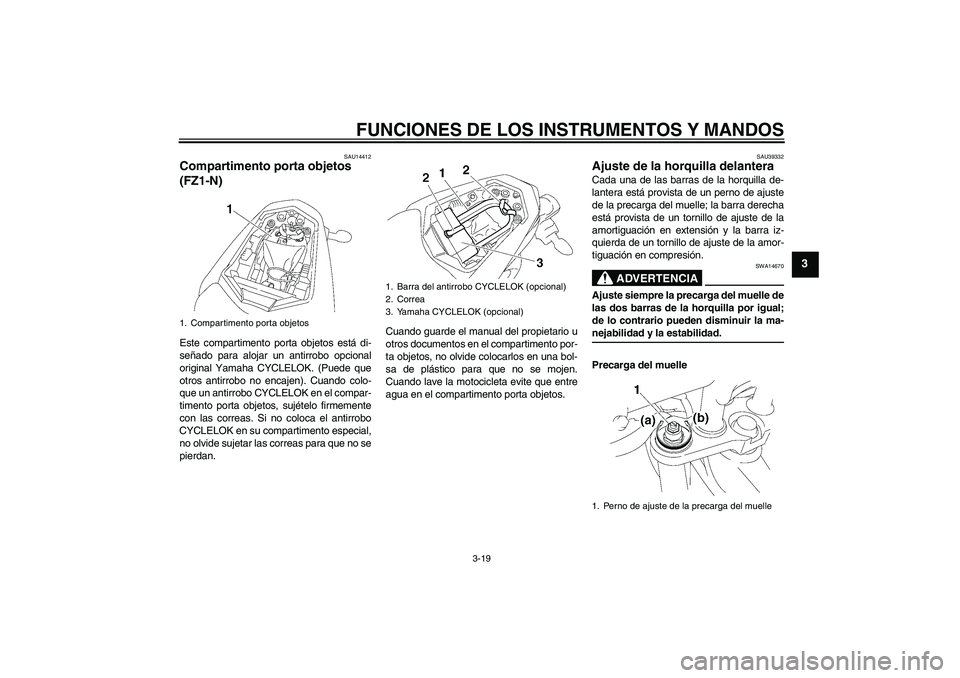

Compartimento porta objetos
(FZ1-N)Este compartimento porta objetos está di-
señado para alojar un antirrobo opcional
original Yamaha CYCLELOK. (Puede que
otros antirrobo no encajen). Cuando colo-
que un antirrobo CYCLELOK en el compar-
timento porta objetos, sujételo firmemente
con las correas. Si no coloca el antirrobo
CYCLELOK en su compartimento especial,
no olvide sujetar las correas para que no se
pierdan.Cuando guarde el manual del propietario u
otros documentos en el compartimento por-
ta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen.
Cuando lave la motocicleta evite que entre
agua en el compartimento porta objetos.
SAU39332
Ajuste de la horquilla delantera Cada una de las barras de la horquilla de-
lantera está provista de un perno de ajuste
de la precarga del muelle; la barra derecha
está provista de un tornillo de ajuste de la
amortiguación en extensión y la barra iz-
quierda de un tornillo de ajuste de la amor-
tiguación en compresión.
ADVERTENCIA
SWA14670
Ajuste siempre la precarga del muelle de
las dos barras de la horquilla por igual;
de lo contrario pueden disminuir la ma-nejabilidad y la estabilidad.
Precarga del muelle
1. Compartimento porta objetos
1. Barra del antirrobo CYCLELOK (opcional)
2. Correa
3. Yamaha CYCLELOK (opcional)
1. Perno de ajuste de la precarga del muelle
U2D1S2S0.book Page 19 Wednesday, August 22, 2007 8:43 PM
Page 34 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3

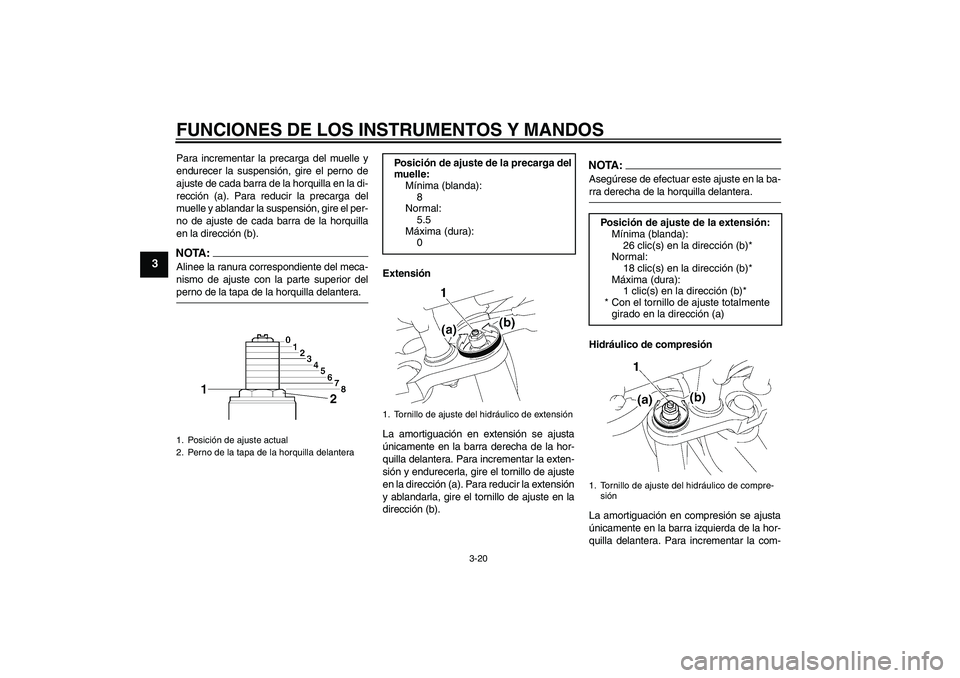

Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).NOTA:Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior delperno de la tapa de la horquilla delantera.Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla delantera. Para incrementar la exten-
sión y endurecerla, gire el tornillo de ajuste
en la dirección (a). Para reducir la extensión
y ablandarla, gire el tornillo de ajuste en la
dirección (b).
NOTA:Asegúrese de efectuar este ajuste en la ba-rra derecha de la horquilla delantera.
Hidráulico de compresión
La amortiguación en compresión se ajusta
únicamente en la barra izquierda de la hor-
quilla delantera. Para incrementar la com-
1. Posición de ajuste actual
2. Perno de la tapa de la horquilla delantera
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
8
Normal:
5.5
Máxima (dura):
01. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
18 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)1. Tornillo de ajuste del hidráulico de compre-
sión
U2D1S2S0.book Page 20 Wednesday, August 22, 2007 8:43 PM
Page 35 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3

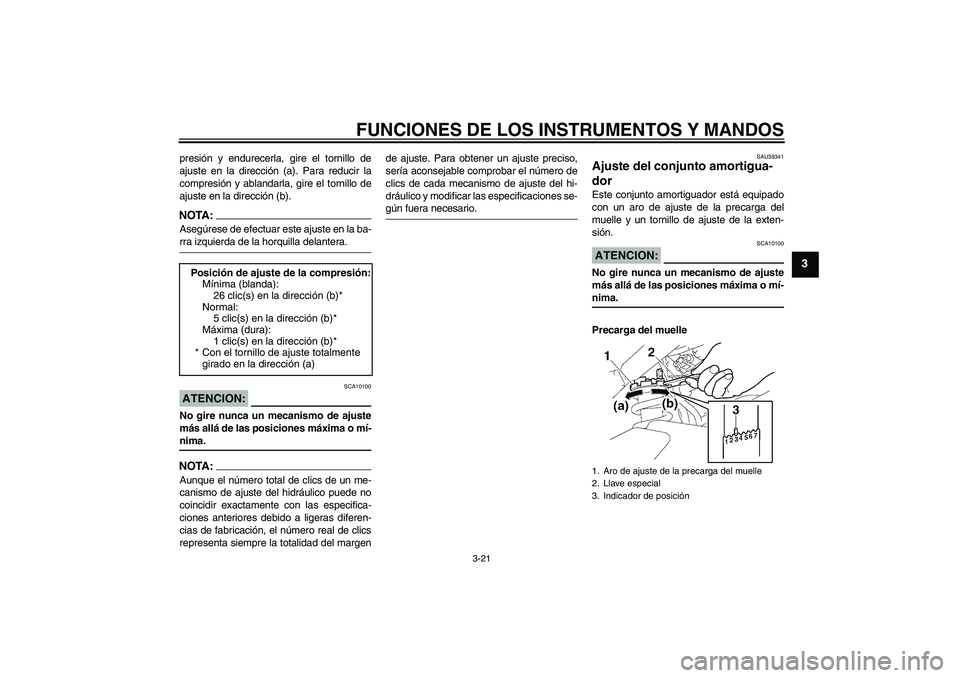

presión y endurecerla, gire el tornillo de
ajuste en la dirección (a). Para reducir la
compresión y ablandarla, gire el tornillo de
ajuste en la dirección (b).NOTA:Asegúrese de efectuar este ajuste en la ba-rra izquierda de la horquilla delantera.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.NOTA:Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margende ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
SAU39341
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
Precarga del muelle Posición de ajuste de la compresión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
5 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
U2D1S2S0.book Page 21 Wednesday, August 22, 2007 8:43 PM
Page 36 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3

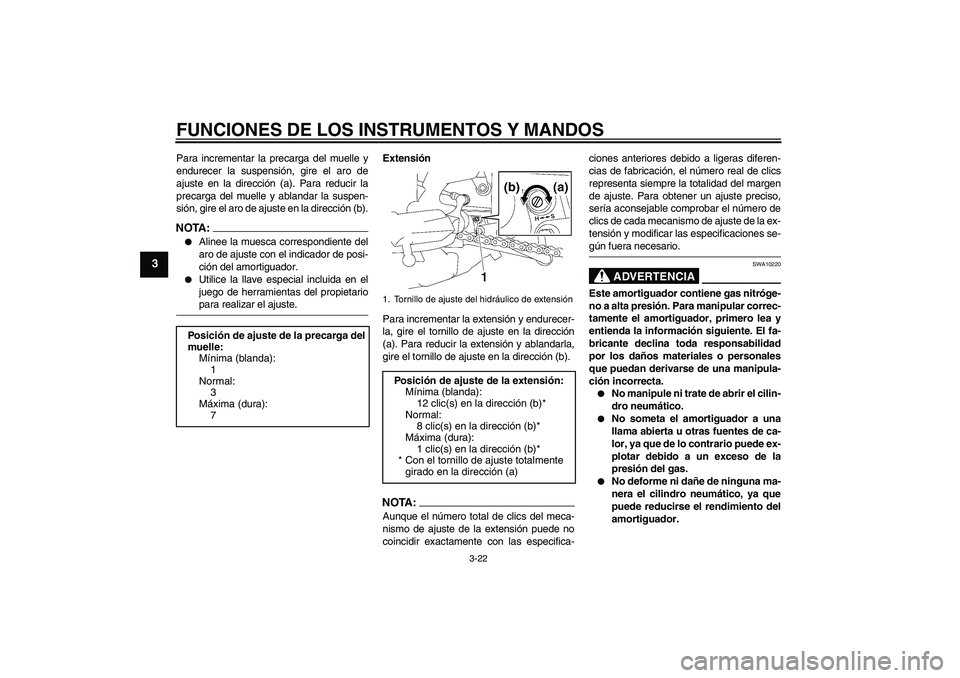

Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).NOTA :
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
Utilice la llave especial incluida en el
juego de herramientas del propietariopara realizar el ajuste.Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
NOTA:Aunque el número total de clics del meca-
nismo de ajuste de la extensión puede no
coincidir exactamente con las especifica-ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste de la ex-
tensión y modificar las especificaciones se-
gún fuera necesario.
ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.
No manipule ni trate de abrir el cilin-
dro neumático.
No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador. Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
1. Tornillo de ajuste del hidráulico de extensiónPosición de ajuste de la extensión:
Mínima (blanda):
12 clic(s) en la dirección (b)*
Normal:
8 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U2D1S2S0.book Page 22 Wednesday, August 22, 2007 8:43 PM
Page 37 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-23
3

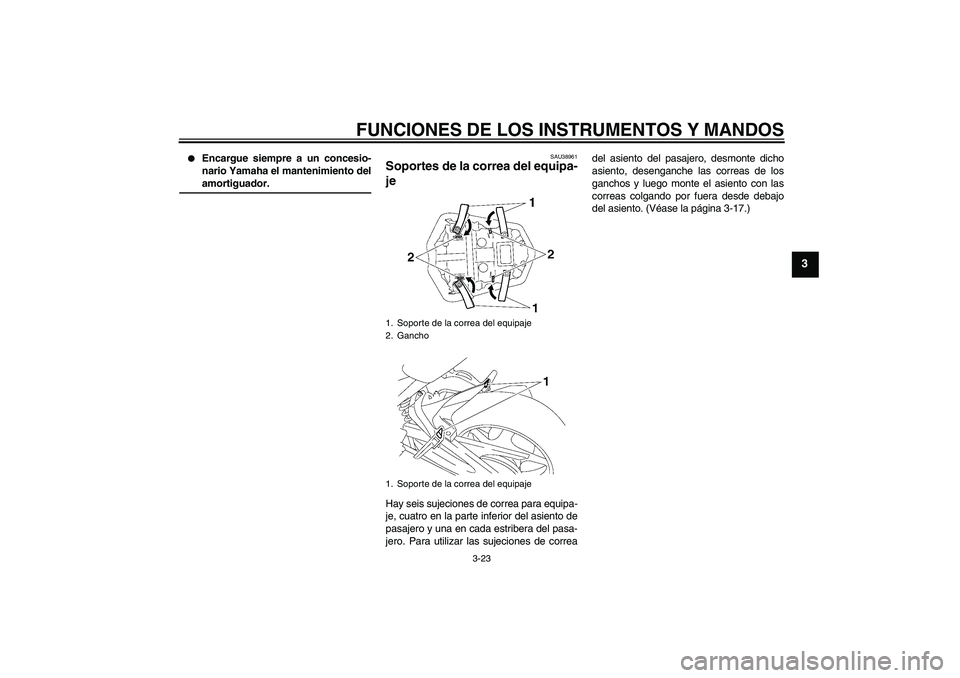

Encargue siempre a un concesio-
nario Yamaha el mantenimiento delamortiguador.
SAU38961
Soportes de la correa del equipa-
je Hay seis sujeciones de correa para equipa-
je, cuatro en la parte inferior del asiento de
pasajero y una en cada estribera del pasa-
jero. Para utilizar las sujeciones de correadel asiento del pasajero, desmonte dicho
asiento, desenganche las correas de los
ganchos y luego monte el asiento con las
correas colgando por fuera desde debajo
del asiento. (Véase la página 3-17.)1. Soporte de la correa del equipaje
2. Gancho
1. Soporte de la correa del equipaje
U2D1S2S0.book Page 23 Wednesday, August 22, 2007 8:43 PM
Page 38 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-24
3
SAU41940

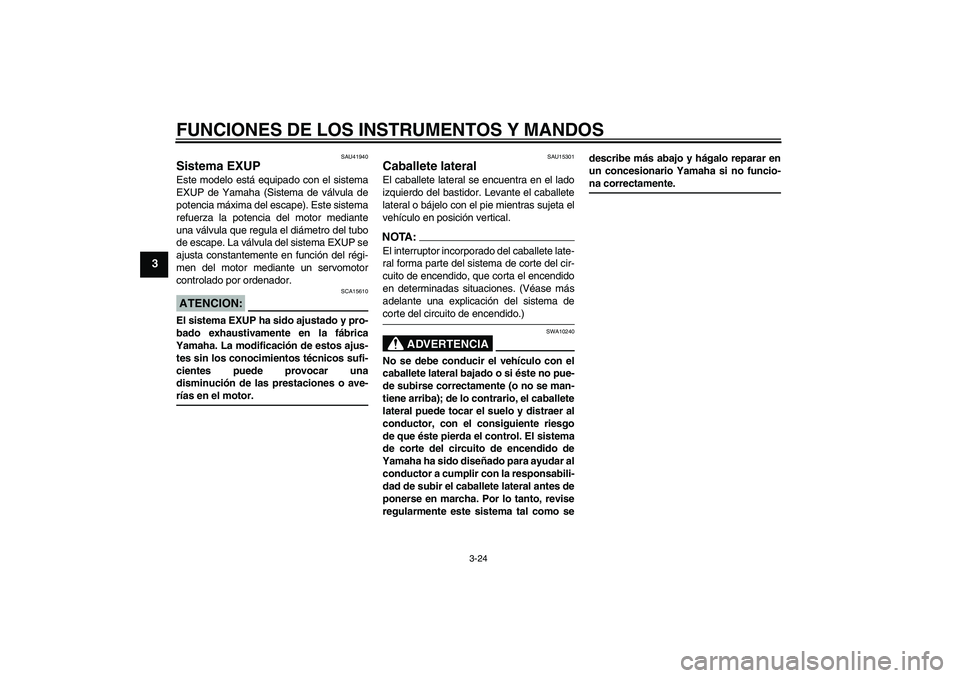

Sistema EXUP Este modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro del tubo
de escape. La válvula del sistema EXUP se
ajusta constantemente en función del régi-
men del motor mediante un servomotor
controlado por ordenador.ATENCION:
SCA15610
El sistema EXUP ha sido ajustado y pro-
bado exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-rías en el motor.
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA:El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como sedescribe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
U2D1S2S0.book Page 24 Wednesday, August 22, 2007 8:43 PM
Page 39 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
3

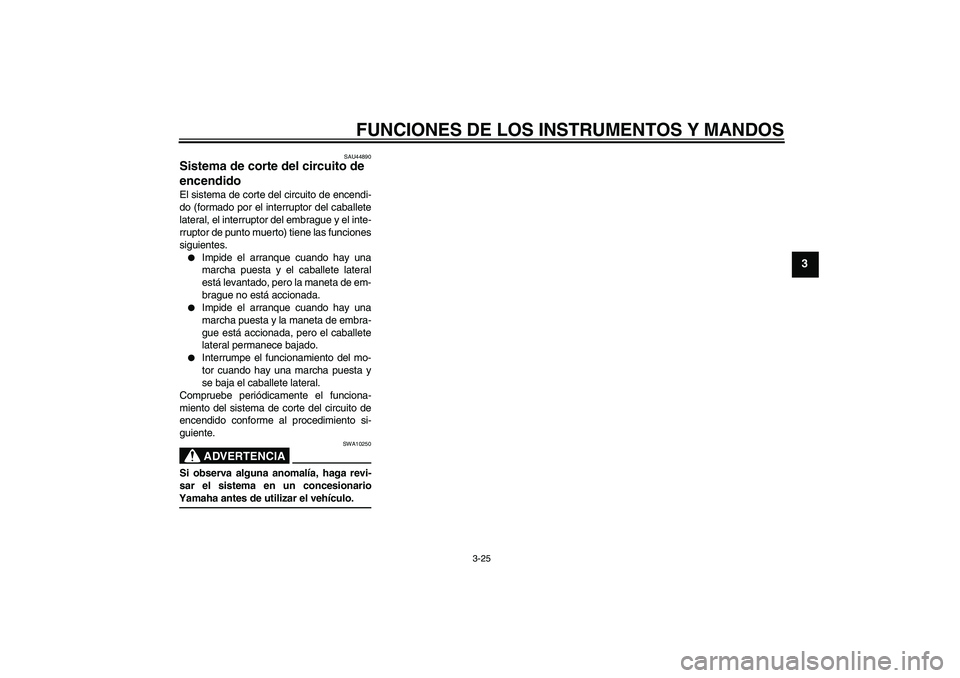

SAU44890
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionarioYamaha antes de utilizar el vehículo.U2D1S2S0.book Page 25 Wednesday, August 22, 2007 8:43 PM
Page 40 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-26
3

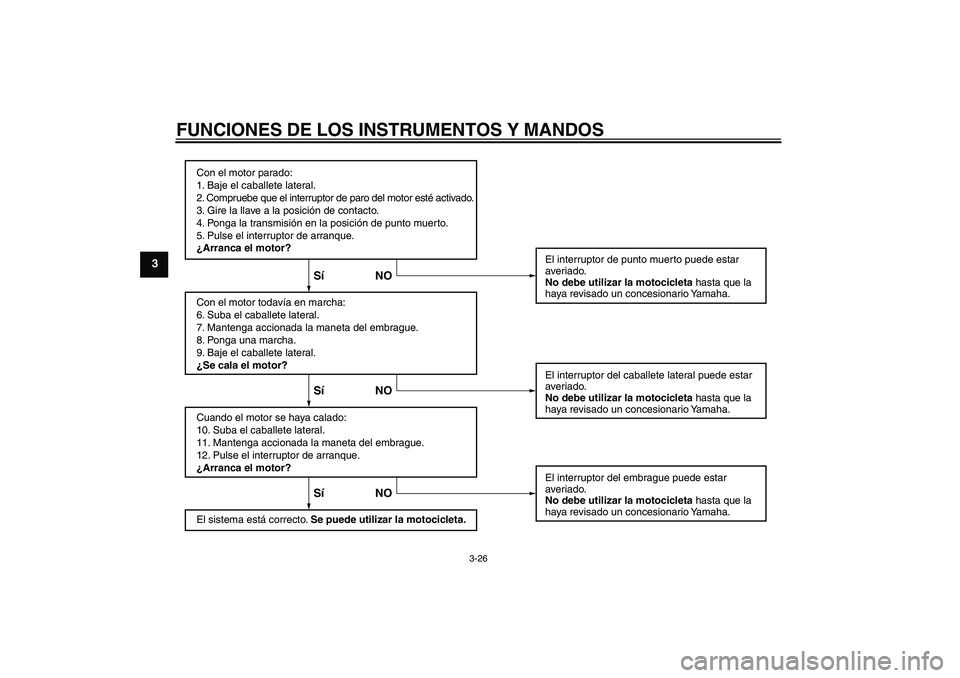

Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Ponga la transmisión en la posición de punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.El interruptor de punto muerto puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del embrague puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
U2D1S2S0.book Page 26 Wednesday, August 22, 2007 8:43 PM
