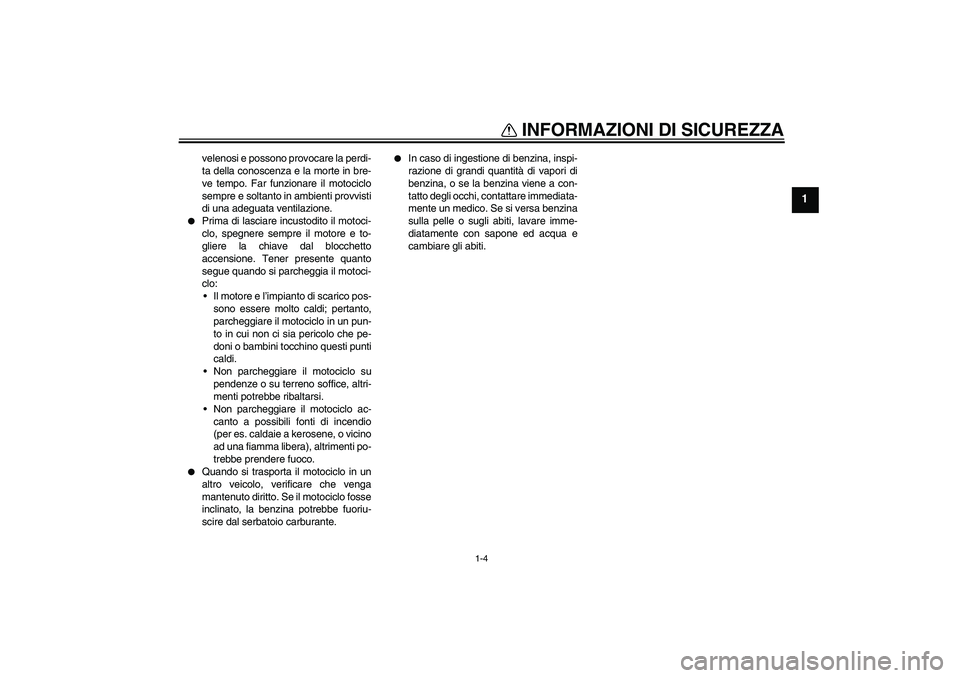

INFORMAZIONI DI SICUREZZA
1-4
1
velenosi e possono provocare la perdi-
ta della conoscenza e la morte in bre-
ve tempo. Far funzionare il motociclo
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.
Prima di lasciare incustodito il motoci-
clo, spegnere sempre il motore e to-
gliere la chiave dal blocchetto
accensione. Tener presente quanto
segue quando si parcheggia il motoci-
clo:
Il motore e l’impianto di scarico pos-
sono essere molto caldi; pertanto,
parcheggiare il motociclo in un pun-
to in cui non ci sia pericolo che pe-
doni o bambini tocchino questi punti
caldi.
Non parcheggiare il motociclo su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare il motociclo ac-
canto a possibili fonti di incendio
(per es. caldaie a kerosene, o vicino
ad una fiamma libera), altrimenti po-
trebbe prendere fuoco.
Quando si trasporta il motociclo in un
altro veicolo, verificare che venga
mantenuto diritto. Se il motociclo fosse
inclinato, la benzina potrebbe fuoriu-
scire dal serbatoio carburante.
In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-
tatto degli occhi, contattare immediata-
mente un medico. Se si versa benzina
sulla pelle o sugli abiti, lavare imme-
diatamente con sapone ed acqua e
cambiare gli abiti.
U2D1H2H0.book Page 4 Wednesday, August 22, 2007 2:42 PM
Page 12 of 100
DESCRIZIONE
2-1
2
HAU10410

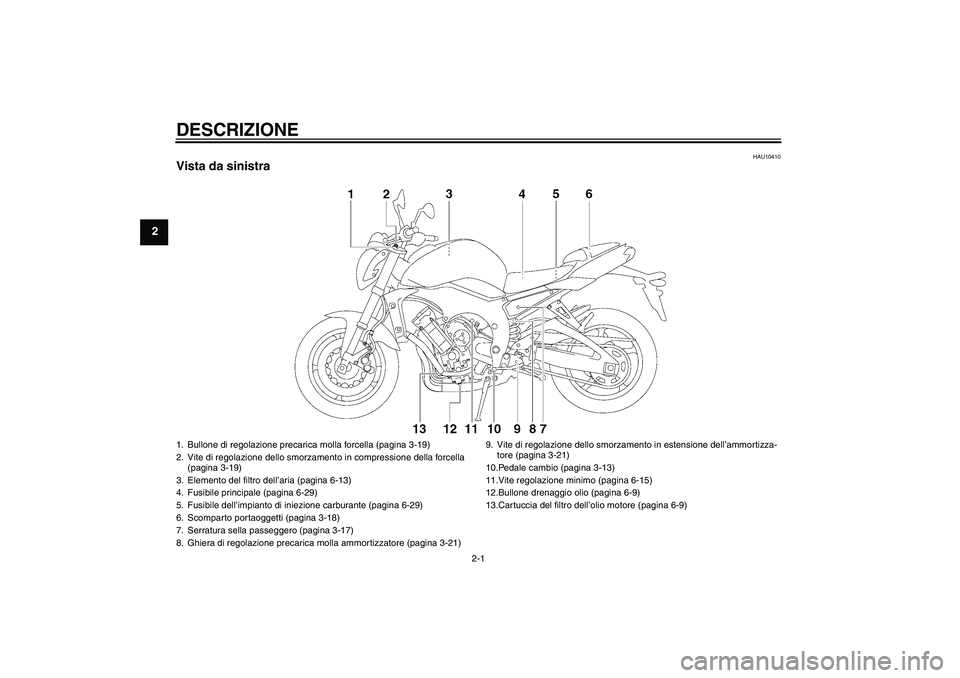

Vista da sinistra1. Bullone di regolazione precarica molla forcella (pagina 3-19)
2. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-19)
3. Elemento del filtro dell’aria (pagina 6-13)
4. Fusibile principale (pagina 6-29)
5. Fusibile dell’impianto di iniezione carburante (pagina 6-29)
6. Scomparto portaoggetti (pagina 3-18)
7. Serratura sella passeggero (pagina 3-17)
8. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-21)9. Vite di regolazione dello smorzamento in estensione dell’ammortizza-
tore (pagina 3-21)
10.Pedale cambio (pagina 3-13)
11.Vite regolazione minimo (pagina 6-15)
12.Bullone drenaggio olio (pagina 6-9)
13.Cartuccia del filtro dell’olio motore (pagina 6-9)U2D1H2H0.book Page 1 Wednesday, August 22, 2007 2:42 PM
Page 13 of 100
DESCRIZIONE
2-2
2
HAU10420

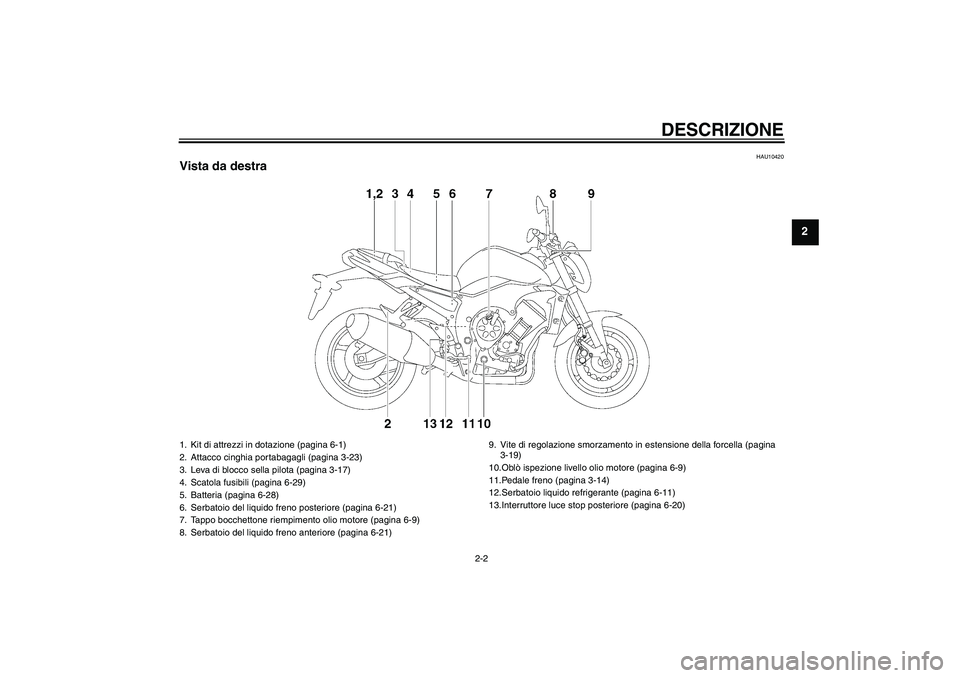

Vista da destra1. Kit di attrezzi in dotazione (pagina 6-1)
2. Attacco cinghia portabagagli (pagina 3-23)
3. Leva di blocco sella pilota (pagina 3-17)
4. Scatola fusibili (pagina 6-29)
5. Batteria (pagina 6-28)
6. Serbatoio del liquido freno posteriore (pagina 6-21)
7. Tappo bocchettone riempimento olio motore (pagina 6-9)
8. Serbatoio del liquido freno anteriore (pagina 6-21)9. Vite di regolazione smorzamento in estensione della forcella (pagina
3-19)
10.Oblò ispezione livello olio motore (pagina 6-9)
11.Pedale freno (pagina 3-14)
12.Serbatoio liquido refrigerante (pagina 6-11)
13.Interruttore luce stop posteriore (pagina 6-20)
U2D1H2H0.book Page 2 Wednesday, August 22, 2007 2:42 PM
Page 14 of 100
DESCRIZIONE
2-3
2
HAU10430

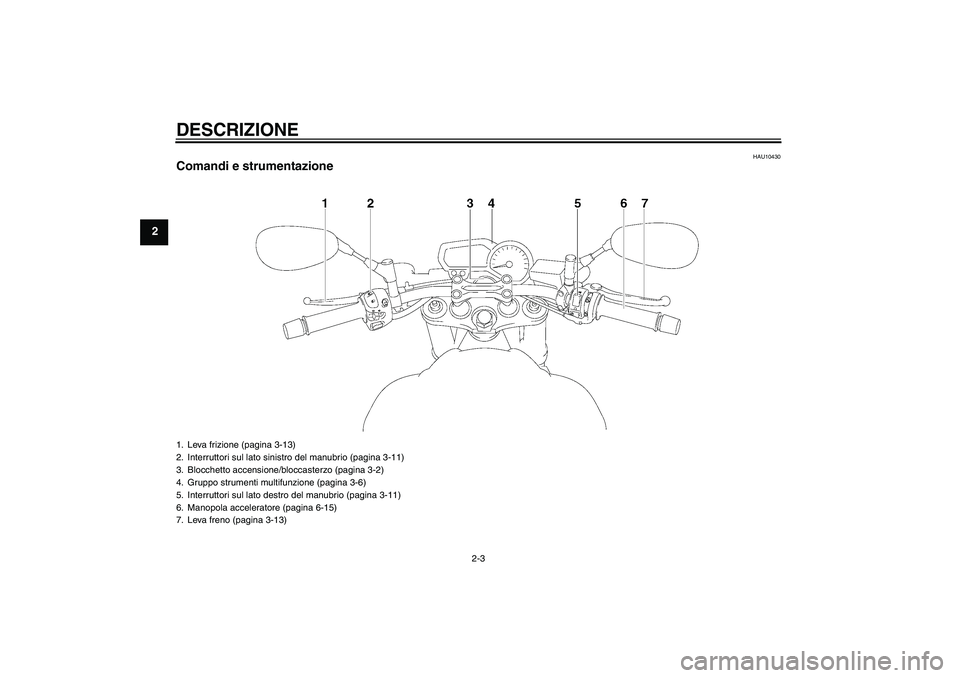

Comandi e strumentazione1. Leva frizione (pagina 3-13)
2. Interruttori sul lato sinistro del manubrio (pagina 3-11)
3. Blocchetto accensione/bloccasterzo (pagina 3-2)
4. Gruppo strumenti multifunzione (pagina 3-6)
5. Interruttori sul lato destro del manubrio (pagina 3-11)
6. Manopola acceleratore (pagina 6-15)
7. Leva freno (pagina 3-13)U2D1H2H0.book Page 3 Wednesday, August 22, 2007 2:42 PM
Page 15 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10974

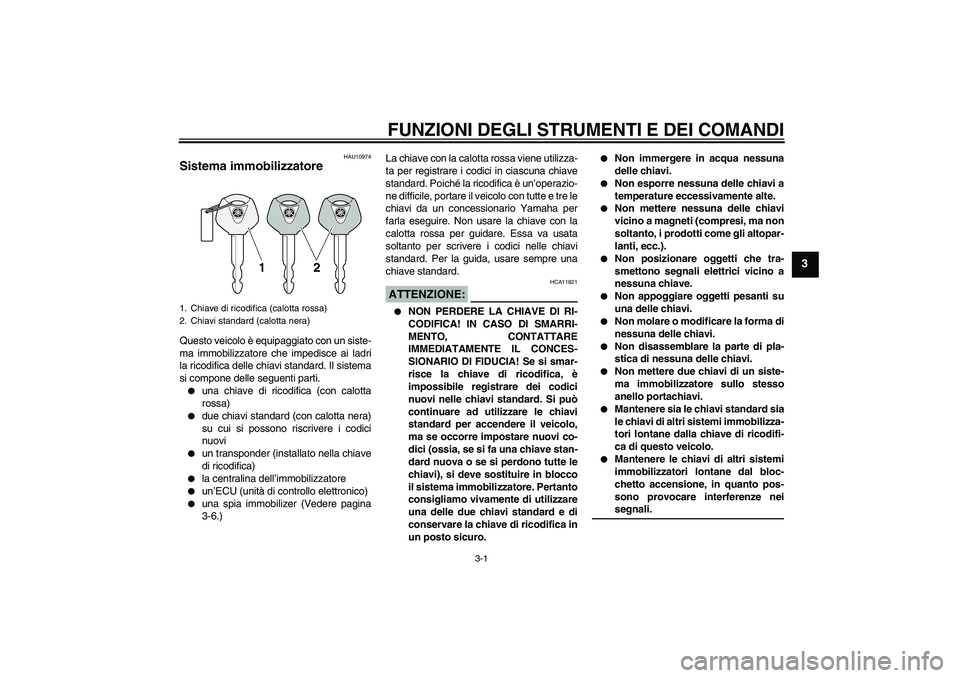

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
un transponder (installato nella chiave
di ricodifica)
la centralina dell’immobilizzatore
un’ECU (unità di controllo elettronico)
una spia immobilizer (Vedere pagina
3-6.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE:
HCA11821
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma di
nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U2D1H2H0.book Page 1 Wednesday, August 22, 2007 2:42 PM
Page 16 of 100

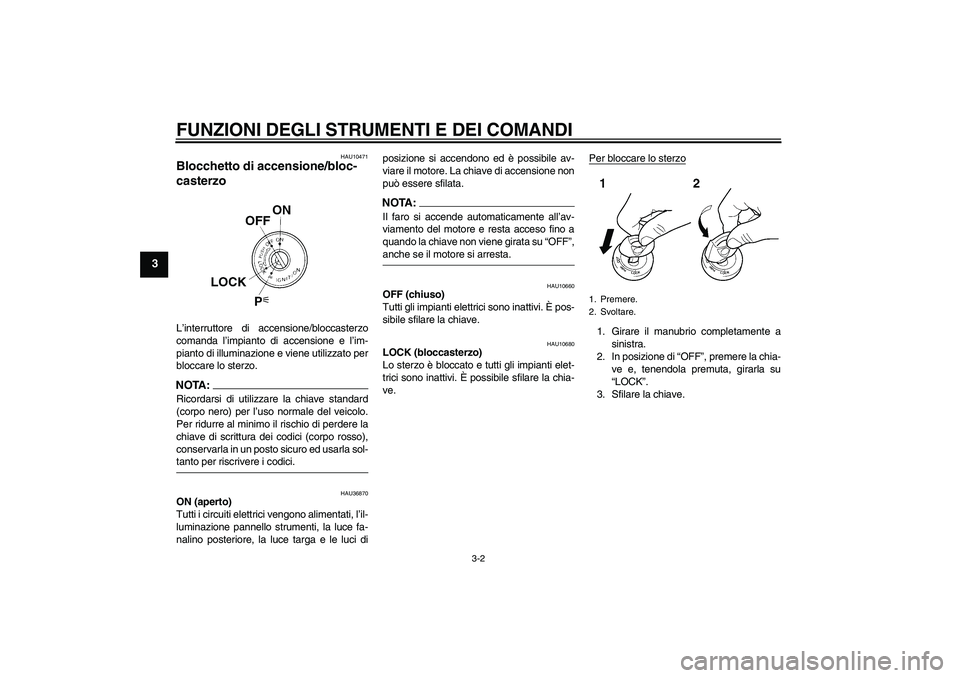

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471
Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA :
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU36870
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e le luci diposizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTA:Il faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U2D1H2H0.book Page 2 Wednesday, August 22, 2007 2:42 PM
Page 17 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

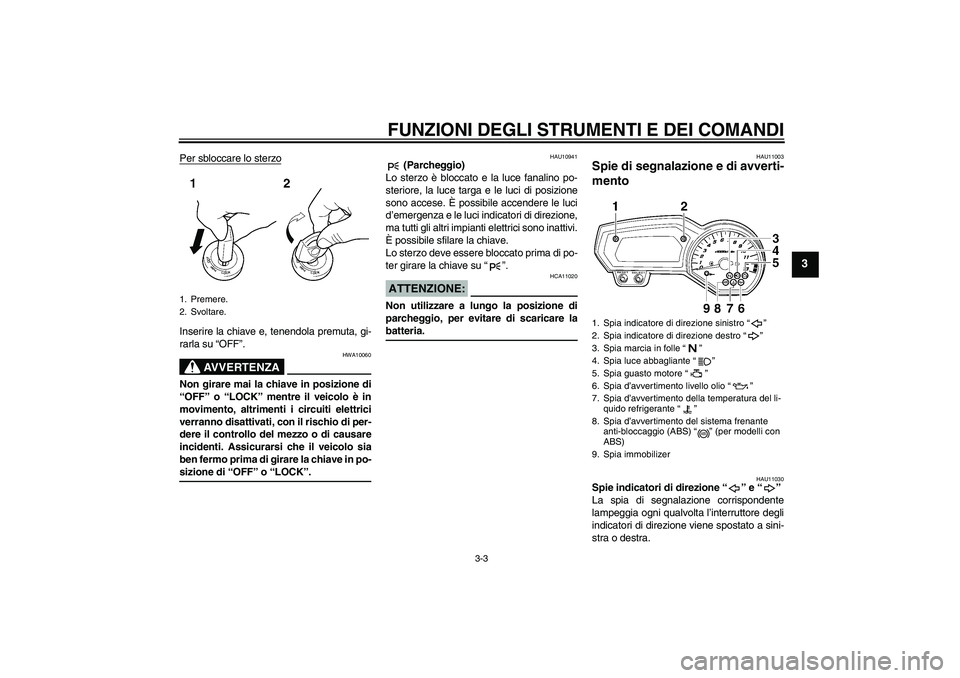

Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il veicolo sia
ben fermo prima di girare la chiave in po-sizione di “OFF” o “LOCK”.
HAU10941
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE:
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11003
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione sinistro“”
2. Spia indicatore di direzione destro“”
3. Spia marcia in folle“”
4. Spia luce abbagliante“”
5. Spia guasto motore“”
6. Spia d’avvertimento livello olio“”
7. Spia d’avvertimento della temperatura del li-
quido refrigerante“”
8. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS)“” (per modelli con
ABS)
9. Spia immobilizer
ABS
U2D1H2H0.book Page 3 Wednesday, August 22, 2007 2:42 PM
Page 18 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060

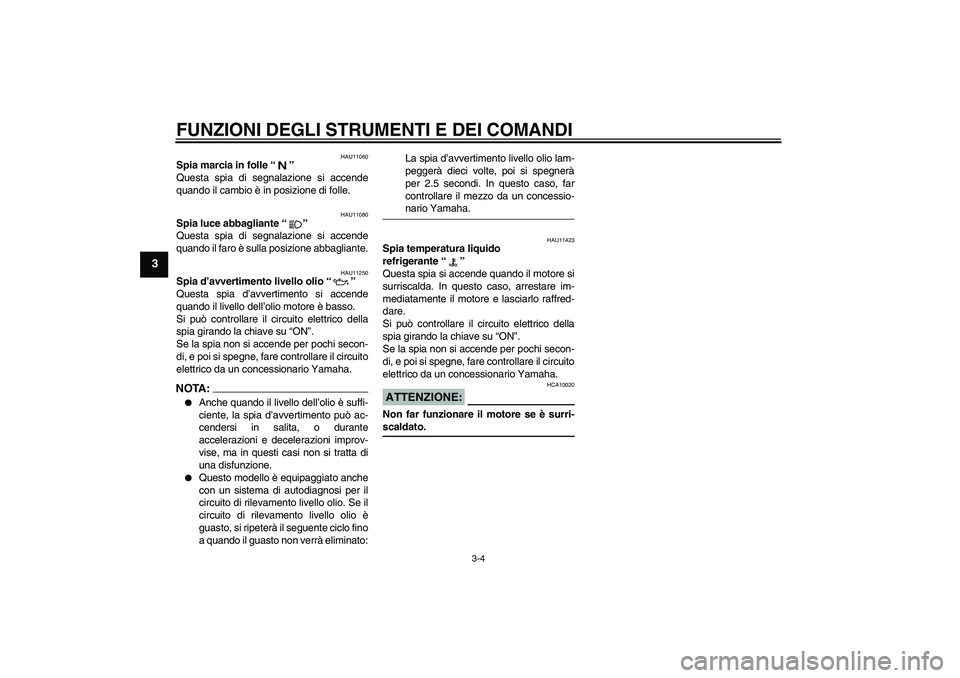

Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11250
Spia d’avvertimento livello olio“”
Questa spia d’avvertimento si accende
quando il livello dell’olio motore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA :
Anche quando il livello dell’olio è suffi-
ciente, la spia d’avvertimento può ac-
cendersi in salita, o durante
accelerazioni e decelerazioni improv-
vise, ma in questi casi non si tratta di
una disfunzione.
Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se il
circuito di rilevamento livello olio è
guasto, si ripeterà il seguente ciclo fino
a quando il guasto non verrà eliminato:La spia d’avvertimento livello olio lam-
peggerà dieci volte, poi si spegnerà
per 2.5 secondi. In questo caso, far
controllare il mezzo da un concessio-
nario Yamaha.
HAU11423
Spia temperatura liquido
refrigerante“”
Questa spia si accende quando il motore si
surriscalda. In questo caso, arrestare im-
mediatamente il motore e lasciarlo raffred-
dare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.ATTENZIONE:
HCA10020
Non far funzionare il motore se è surri-scaldato.
U2D1H2H0.book Page 4 Wednesday, August 22, 2007 2:42 PM
Page 19 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3

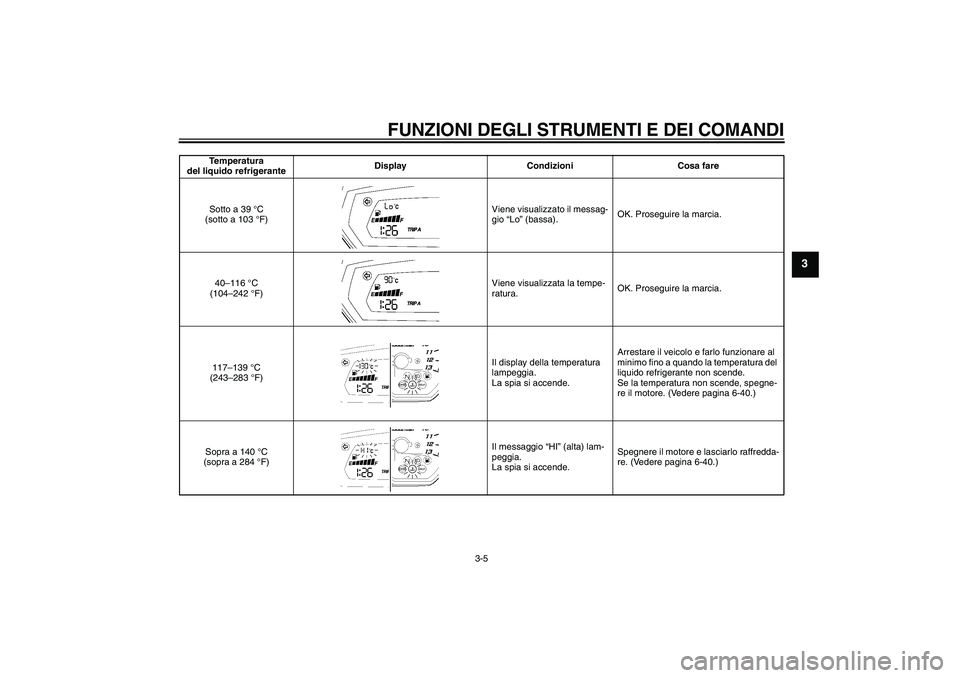

Temperatura
del liquido refrigeranteDisplay Condizioni Cosa fare
Sotto a 39 °C
(sotto a 103 °F)Viene visualizzato il messag-
gio “Lo” (bassa).OK. Proseguire la marcia.
40–116 °C
(104–242 °F)Viene visualizzata la tempe-
ratura.OK. Proseguire la marcia.
117–139 °C
(243–283 °F)Il display della temperatura
lampeggia.
La spia si accende.Arrestare il veicolo e farlo funzionare al
minimo fino a quando la temperatura del
liquido refrigerante non scende.
Se la temperatura non scende, spegne-
re il motore. (Vedere pagina 6-40.)
Sopra a 140 °C
(sopra a 284 °F)Il messaggio “HI” (alta) lam-
peggia.
La spia si accende.Spegnere il motore e lasciarlo raffredda-
re. (Vedere pagina 6-40.)
U2D1H2H0.book Page 5 Wednesday, August 22, 2007 2:42 PM
Page 20 of 100

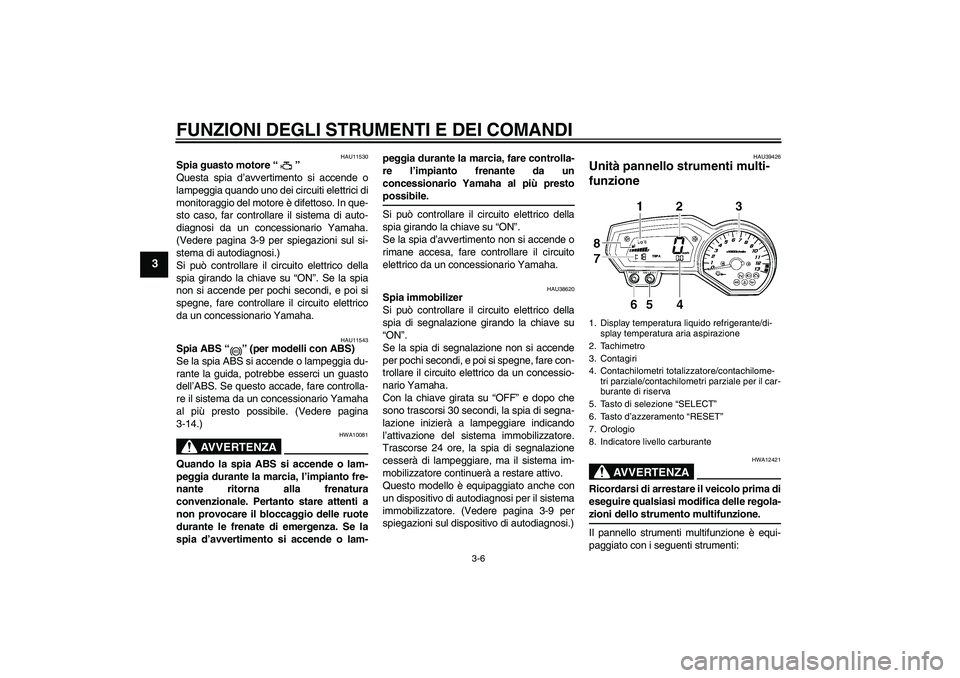

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU11530
Spia guasto motore“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-9 per spiegazioni sul si-
stema di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU11543
Spia ABS“” (per modelli con ABS)
Se la spia ABS si accende o lampeggia du-
rante la guida, potrebbe esserci un guasto
dell’ABS. Se questo accade, fare controlla-
re il sistema da un concessionario Yamaha
al più presto possibile. (Vedere pagina
3-14.)
AVVERTENZA
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
non provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia d’avvertimento non si accende o
rimane accesa, fare controllare il circuito
elettrico da un concessionario Yamaha.
HAU38620
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-9 per
spiegazioni sul dispositivo di autodiagnosi.)
HAU39426
Unità pannello strumenti multi-
funzione
AVVERTENZA
HWA12421
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-zioni dello strumento multifunzione.
Il pannello strumenti multifunzione è equi-
paggiato con i seguenti strumenti:
ABS
1. Display temperatura liquido refrigerante/di-
splay temperatura aria aspirazione
2. Tachimetro
3. Contagiri
4. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
5. Tasto di selezione “SELECT”
6. Tasto d’azzeramento “RESET”
7. Orologio
8. Indicatore livello carburante
U2D1H2H0.book Page 6 Wednesday, August 22, 2007 2:42 PM
