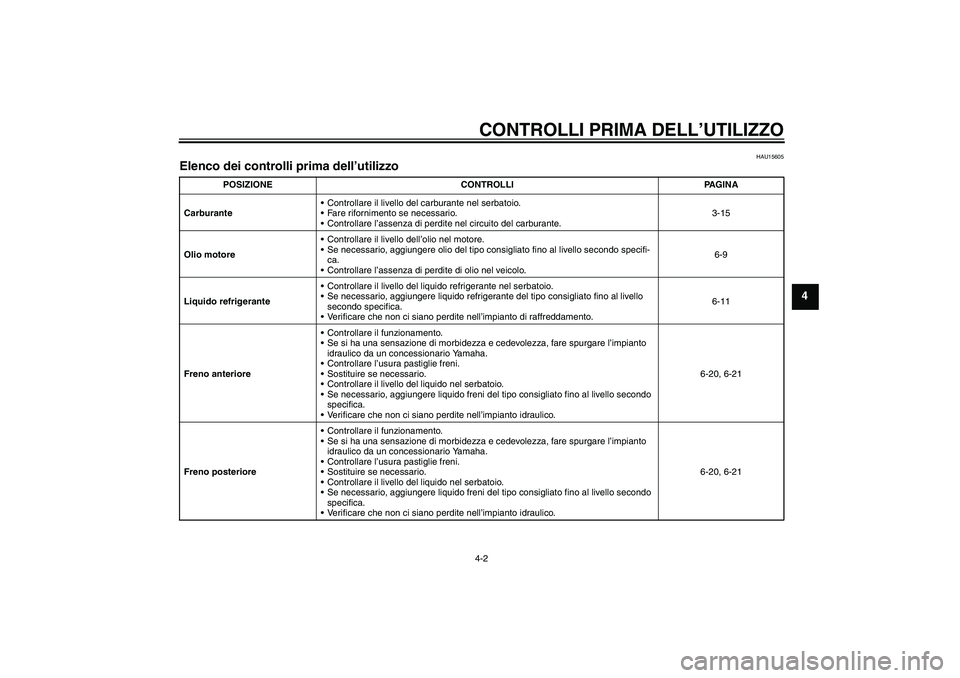

CONTROLLI PRIMA DELL’UTILIZZO4-2
4
HAU15605
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-15
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-9
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-11
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-20, 6-21
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-20, 6-21
U2D1H2H0.book Page 2 Wednesday, August 22, 2007 2:42 PM
Page 42 of 100

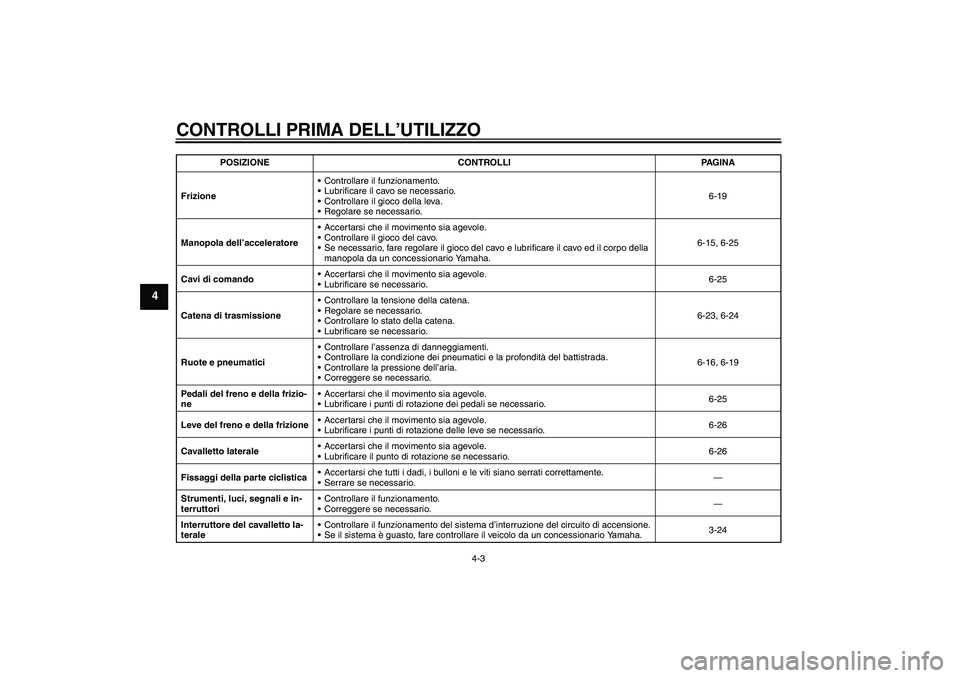

CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
FrizioneControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-19
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-15, 6-25
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-25
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-23, 6-24
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-16, 6-19
Pedali del freno e della frizio-
neAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali se necessario.6-25
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-26
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-26
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore del cavalletto la-
teraleControllare il funzionamento del sistema d’interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-24 POSIZIONE CONTROLLI PAGINA
U2D1H2H0.book Page 3 Wednesday, August 22, 2007 2:42 PM
Page 43 of 100

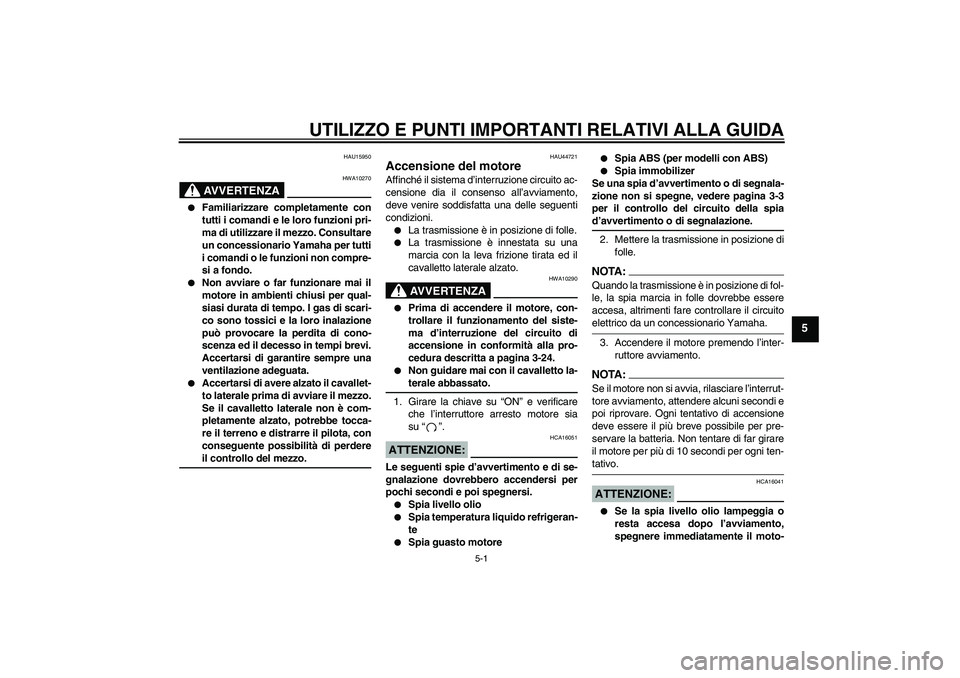

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15950
AVVERTENZA
HWA10270
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Accertarsi di avere alzato il cavallet-
to laterale prima di avviare il mezzo.
Se il cavalletto laterale non è com-
pletamente alzato, potrebbe tocca-
re il terreno e distrarre il pilota, con
conseguente possibilità di perdereil controllo del mezzo.
HAU44721
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento,
deve venire soddisfatta una delle seguenti
condizioni.
La trasmissione è in posizione di folle.
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.AVVERTENZA
HWA10290
Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-24.
Non guidare mai con il cavalletto la-terale abbassato.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia
su“”.
ATTENZIONE:
HCA16051
Le seguenti spie d’avvertimento e di se-
gnalazione dovrebbero accendersi per
pochi secondi e poi spegnersi.
Spia livello olio
Spia temperatura liquido refrigeran-
te
Spia guasto motore
Spia ABS (per modelli con ABS)
Spia immobilizer
Se una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spia
d’avvertimento o di segnalazione.
2. Mettere la trasmissione in posizione di
folle.NOTA:Quando la trasmissione è in posizione di fol-
le, la spia marcia in folle dovrebbe essere
accesa, altrimenti fare controllare il circuitoelettrico da un concessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.NOTA:Se il motore non si avvia, rilasciare l’interrut-
tore avviamento, attendere alcuni secondi e
poi riprovare. Ogni tentativo di accensione
deve essere il più breve possibile per pre-
servare la batteria. Non tentare di far girare
il motore per più di 10 secondi per ogni ten-tativo.ATTENZIONE:
HCA16041
Se la spia livello olio lampeggia o
resta accesa dopo l’avviamento,
spegnere immediatamente il moto-
U2D1H2H0.book Page 1 Wednesday, August 22, 2007 2:42 PM
Page 44 of 100
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
re e poi controllare il livello olio mo-
tore e verificare che il veicolo non
presenti perdite di olio. Se necessa-
rio, aggiungere olio motore e poi
controllare nuovamente la spia.
Se la spia temperatura liquido refri-
gerante lampeggia o resta accesa
dopo l’avviamento, spegnere imme-
diatamente il motore; quindi, con-
trollare il livello del liquido
refrigerante e verificare che il veico-
lo non presenti perdite di liquido re-
frigerante. Se necessario,
aggiungere liquido refrigerante e
poi controllare nuovamente la spia.
Se la spia guasto motore lampeggia
o resta accesa dopo l’avviamento,
spegnere immediatamente il moto-
re, e fare controllare la causa da un
concessionario Yamaha.
Per modelli con ABS
Se la spia ABS lampeggia o resta
accesa dopo l’avviamento, l’ABS
può essere guasto, ed il sistema di
frenatura ritorna alla frenatura con-
venzionale.
Se questo accade, fare controllare il
sistema da un concessionario
Yamaha al più presto possibile.
La spia immobilizer dovrebbe ac-
cendersi quando si gira la chiave su
“ON” e poi spegnersi dopo pochi
secondi. Se la spia non si accende,
o non si spegne, o se lampeggia ed
il display indica un codice di errore
di due cifre, fare controllare il circui-
to elettrico da un concessionarioYamaha.
ATTENZIONE:
HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:Per mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarloleggermente.1. Pedale cambio
2. Posizione di folle
U2D1H2H0.book Page 2 Wednesday, August 22, 2007 2:42 PM
Page 45 of 100

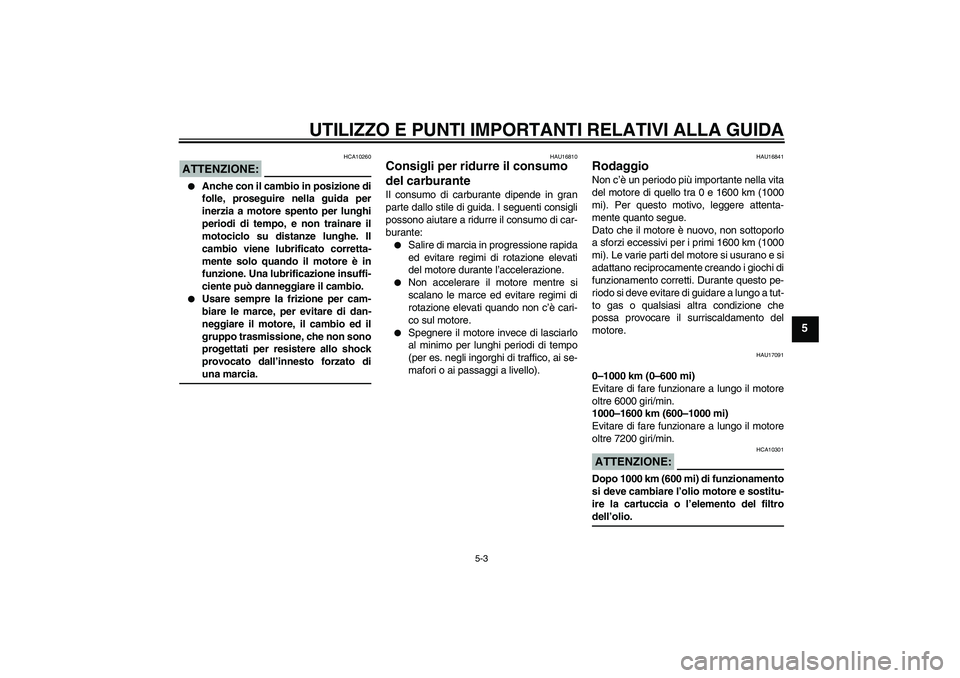

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
ATTENZIONE:
HCA10260
Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato diuna marcia.
HAU16810
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17091
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 6000 giri/min.
1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 7200 giri/min.ATTENZIONE:
HCA10301
Dopo 1000 km (600 mi) di funzionamento
si deve cambiare l’olio motore e sostitu-
ire la cartuccia o l’elemento del filtrodell’olio.
U2D1H2H0.book Page 3 Wednesday, August 22, 2007 2:42 PM
Page 46 of 100

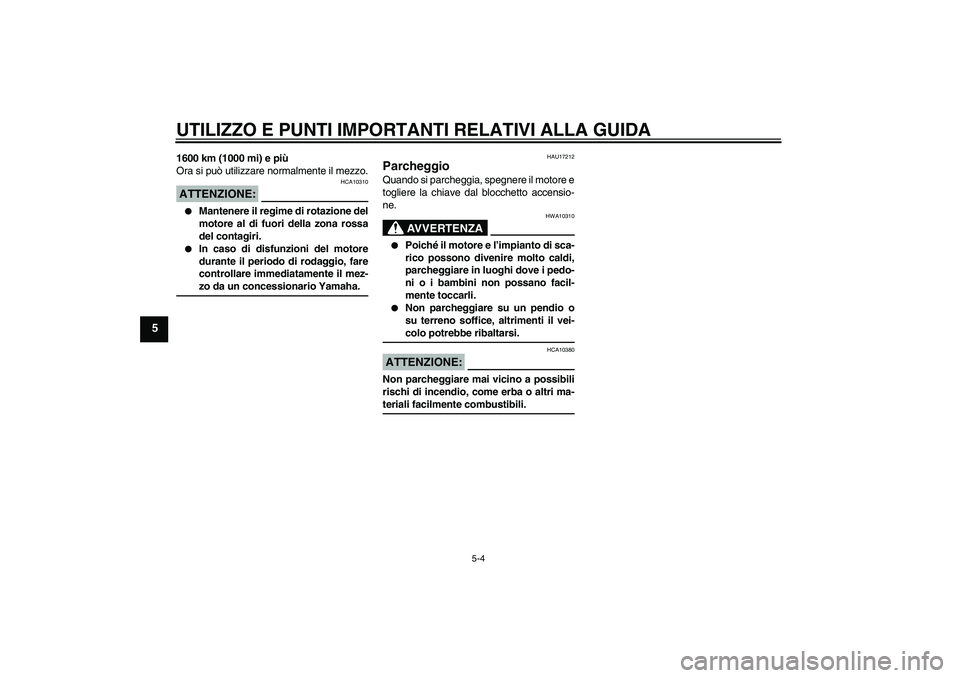

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il mezzo.ATTENZIONE:
HCA10310
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-zo da un concessionario Yamaha.
HAU17212
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10310
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli.
Non parcheggiare su un pendio o
su terreno soffice, altrimenti il vei-colo potrebbe ribaltarsi.
ATTENZIONE:
HCA10380
Non parcheggiare mai vicino a possibili
rischi di incendio, come erba o altri ma-teriali facilmente combustibili.
U2D1H2H0.book Page 4 Wednesday, August 22, 2007 2:42 PM

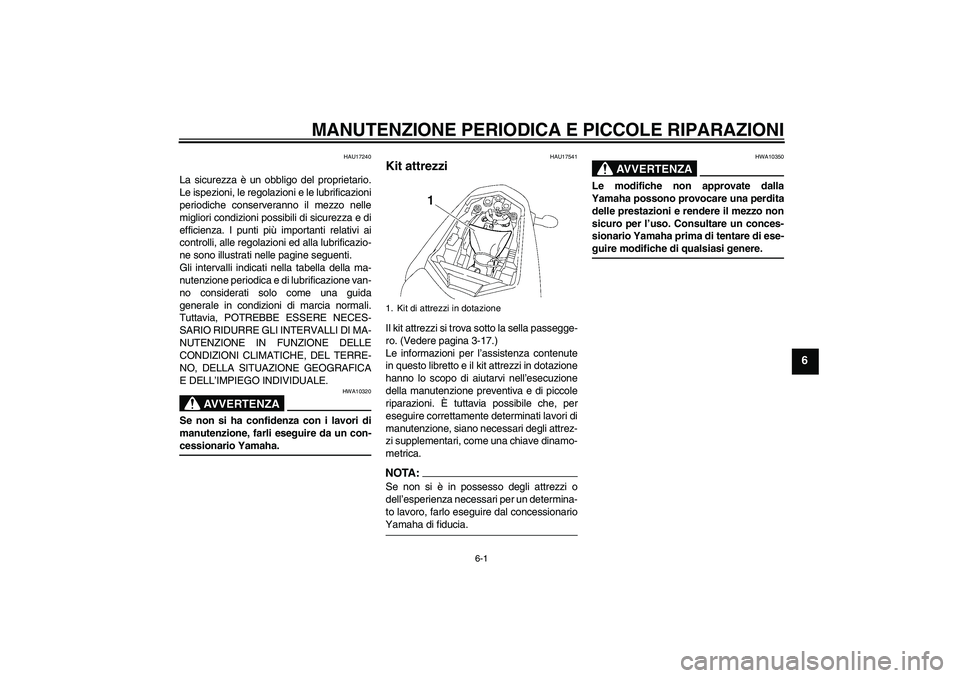

Page 47 of 100
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-1
6
HAU17240
La sicurezza è un obbligo del proprietario.
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il mezzo nelle
migliori condizioni possibili di sicurezza e di
efficienza. I punti più importanti relativi ai
controlli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, POTREBBE ESSERE NECES-
SARIO RIDURRE GLI INTERVALLI DI MA-
NUTENZIONE IN FUNZIONE DELLE
CONDIZIONI CLIMATICHE, DEL TERRE-
NO, DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
AVVERTENZA
HWA10320
Se non si ha confidenza con i lavori di
manutenzione, farli eseguire da un con-cessionario Yamaha.
HAU17541
Kit attrezzi Il kit attrezzi si trova sotto la sella passegge-
ro. (Vedere pagina 3-17.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTA:Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.
AVVERTENZA
HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare una perdita
delle prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un conces-
sionario Yamaha prima di tentare di ese-guire modifiche di qualsiasi genere.
1. Kit di attrezzi in dotazione
U2D1H2H0.book Page 1 Wednesday, August 22, 2007 2:42 PM

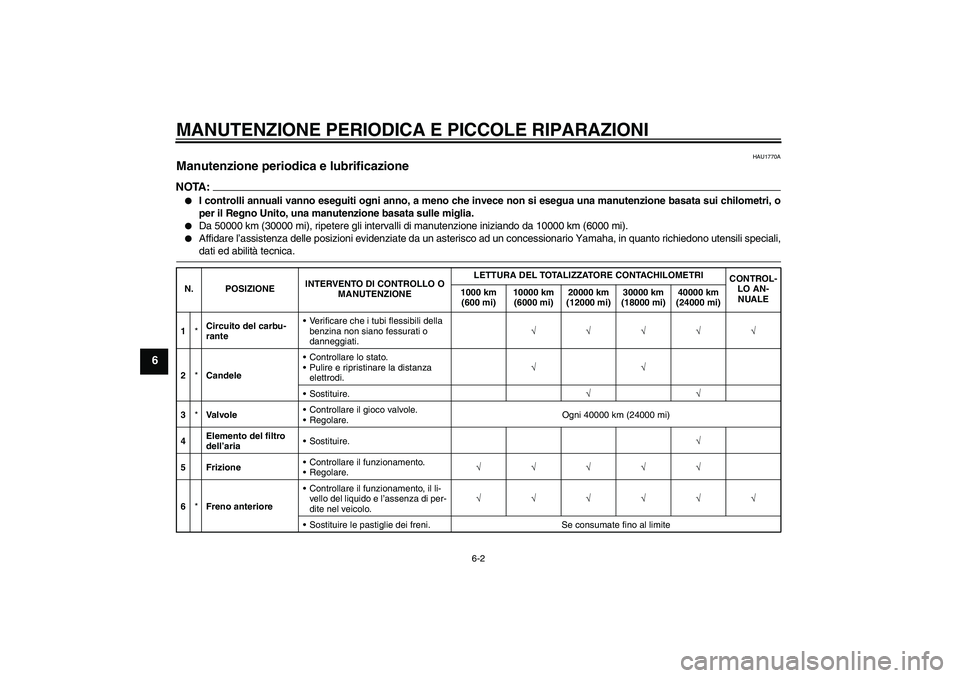

Page 48 of 100
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU1770A
Manutenzione periodica e lubrificazione NOTA:
I controlli annuali vanno eseguiti ogni anno, a meno che invece non si esegua una manutenzione basata sui chilometri, o
per il Regno Unito, una manutenzione basata sulle miglia.
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Circuito del carbu-
ranteVerificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.√√√√√
2*CandeleControllare lo stato.
Pulire e ripristinare la distanza
elettrodi.√√
Sostituire.√√
3*Va l vo l eControllare il gioco valvole.
Regolare.Ogni 40000 km (24000 mi)
4Elemento del filtro
dell’ariaSostituire.√
5 FrizioneControllare il funzionamento.
Regolare.√√√√√
6*Freno anterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
U2D1H2H0.book Page 2 Wednesday, August 22, 2007 2:42 PM

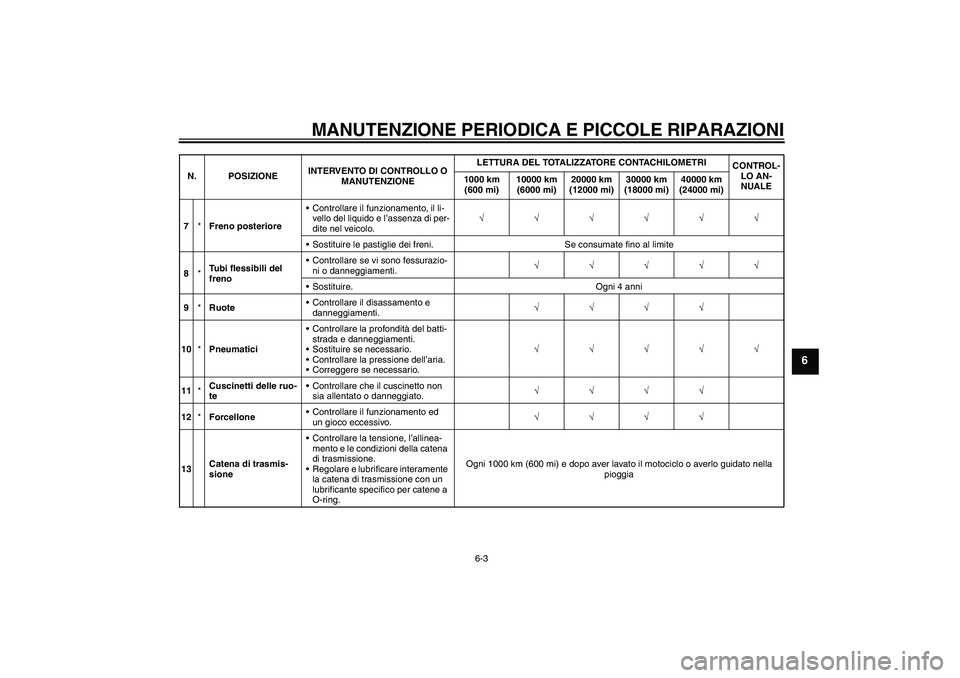

Page 49 of 100
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
7*Freno posterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
8*Tubi flessibili del
frenoControllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
Sostituire. Ogni 4 anni
9*RuoteControllare il disassamento e
danneggiamenti.√√√√
10*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
11*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
12*ForcelloneControllare il funzionamento ed
un gioco eccessivo.√√√√
13Catena di trasmis-
sioneControllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
Regolare e lubrificare interamente
la catena di trasmissione con un
lubrificante specifico per catene a
O-ring.Ogni 1000 km (600 mi) e dopo aver lavato il motociclo o averlo guidato nella
pioggia N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2D1H2H0.book Page 3 Wednesday, August 22, 2007 2:42 PM

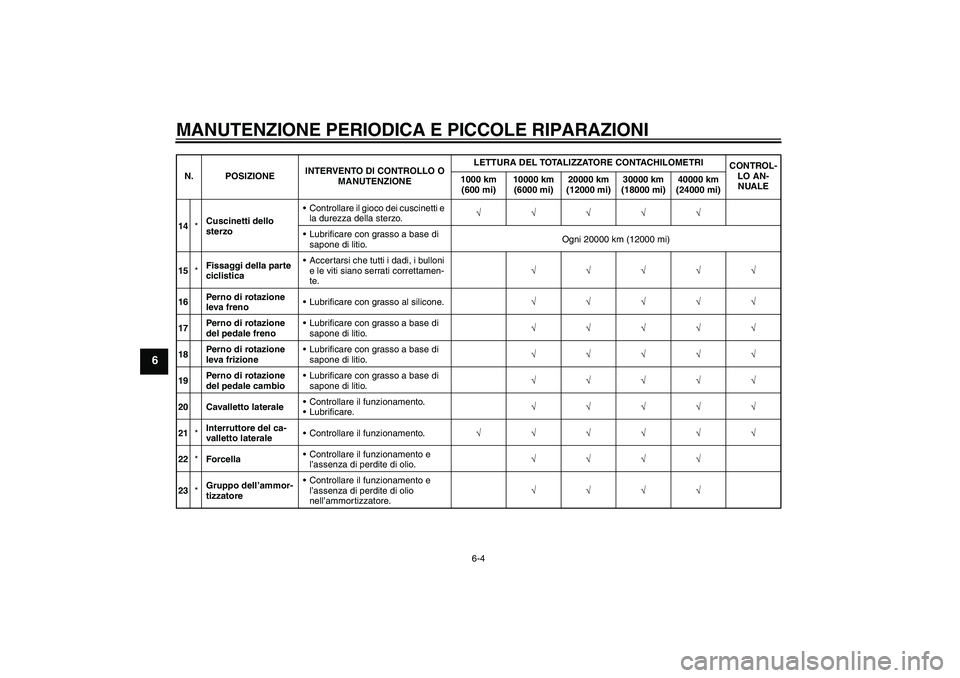

Page 50 of 100
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
14*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 20000 km (12000 mi)
15*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
16Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
17Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
18Perno di rotazione
leva frizioneLubrificare con grasso a base di
sapone di litio.√√√√√
19Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√
20 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√√
21*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
22*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
23*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2D1H2H0.book Page 4 Wednesday, August 22, 2007 2:42 PM
