YAMAHA FZ1-N 2008 Manuale duso (in Italian)

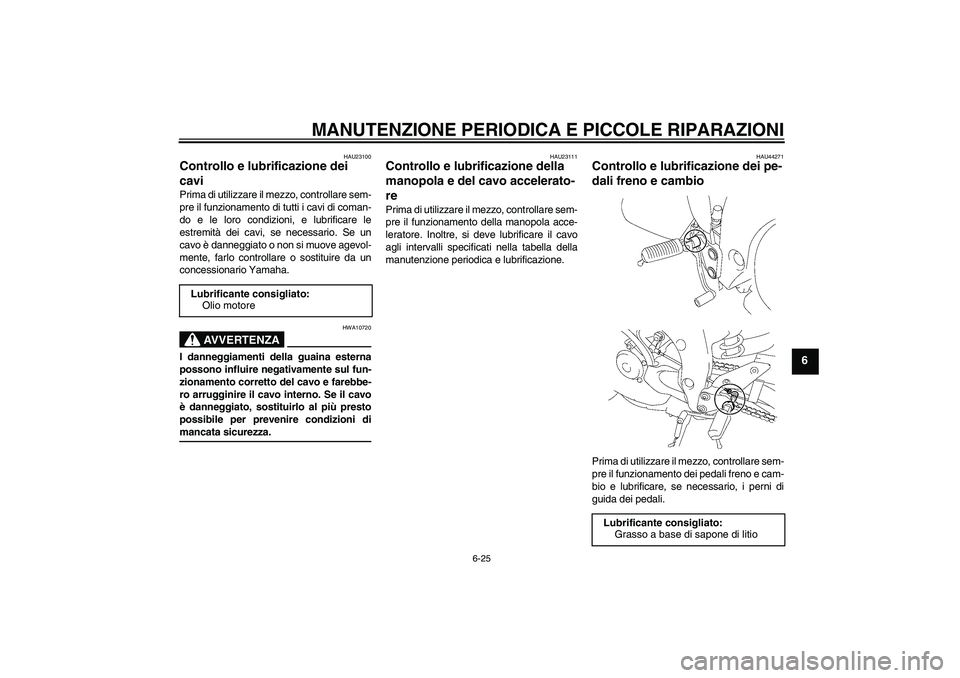

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.
HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU44271
Controllo e lubrificazione dei pe-
dali freno e cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali. Lubrificante consigliato:
Olio motore
Lubrificante consigliato:
Grasso a base di sapone di litio
U2D1H2H0.book Page 25 Wednesday, August 22, 2007 2:42 PM

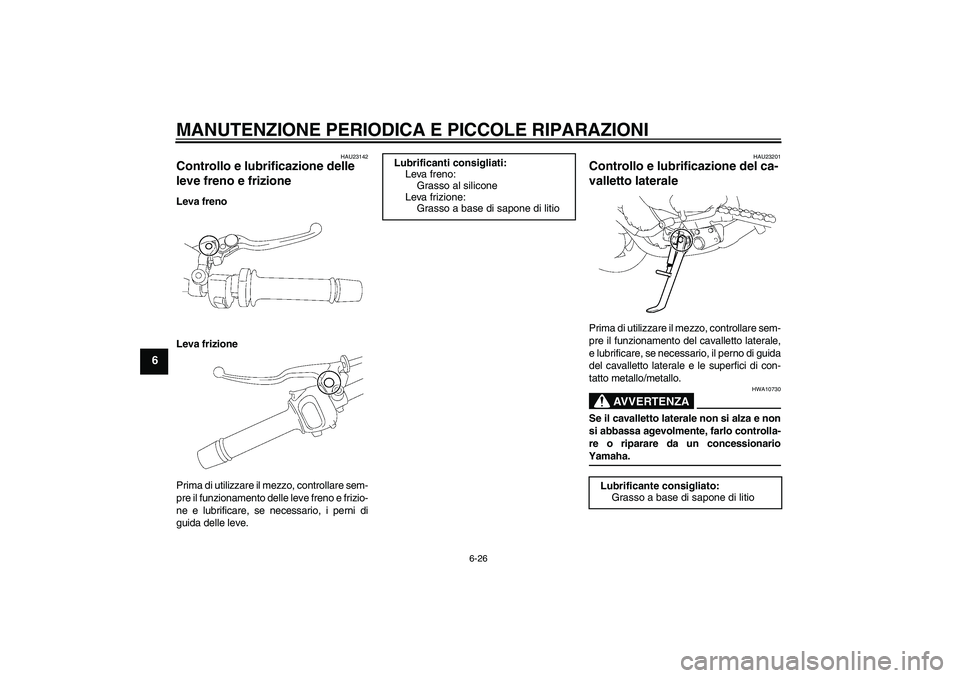

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU23142
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
HAU23201
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionarioYamaha.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U2D1H2H0.book Page 26 Wednesday, August 22, 2007 2:42 PM

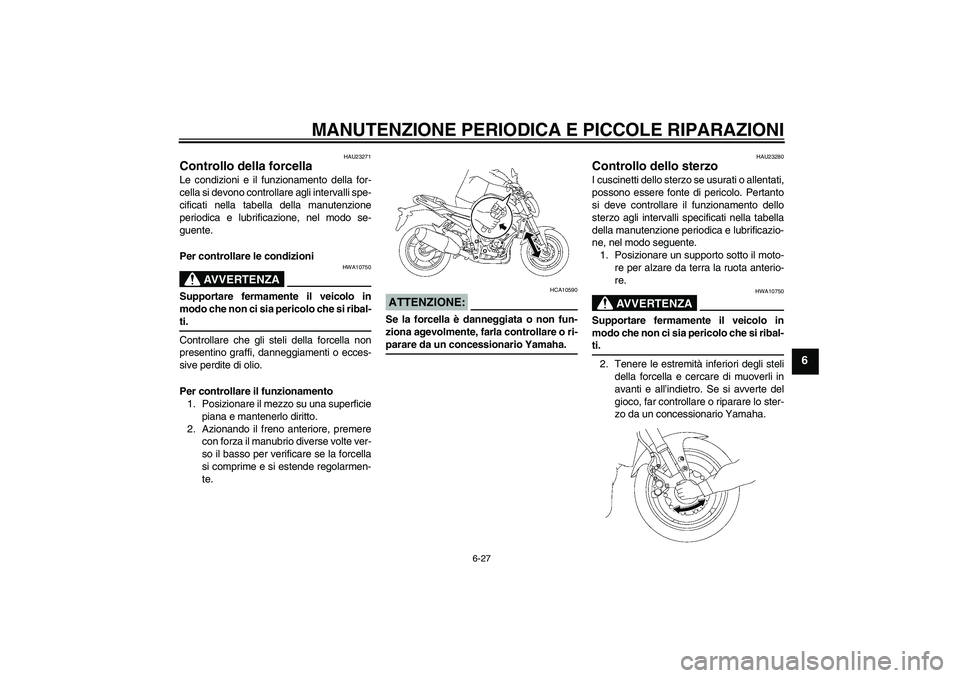

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU23271
Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
U2D1H2H0.book Page 27 Wednesday, August 22, 2007 2:42 PM

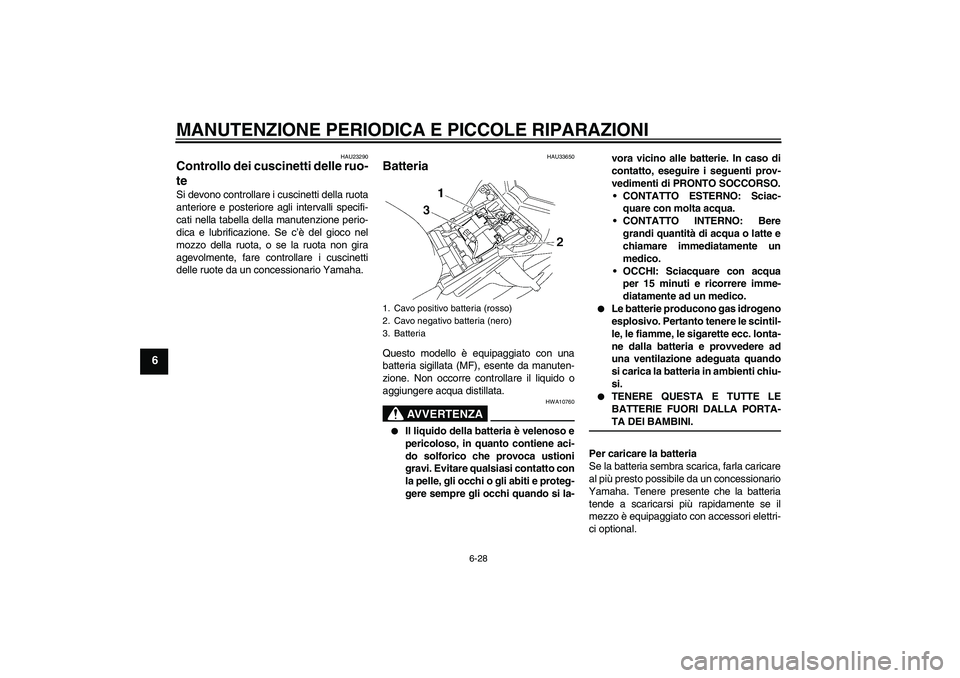

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU33650
Batteria Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il
mezzo è equipaggiato con accessori elettri-
ci optional.
1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. Batteria
U2D1H2H0.book Page 28 Wednesday, August 22, 2007 2:42 PM

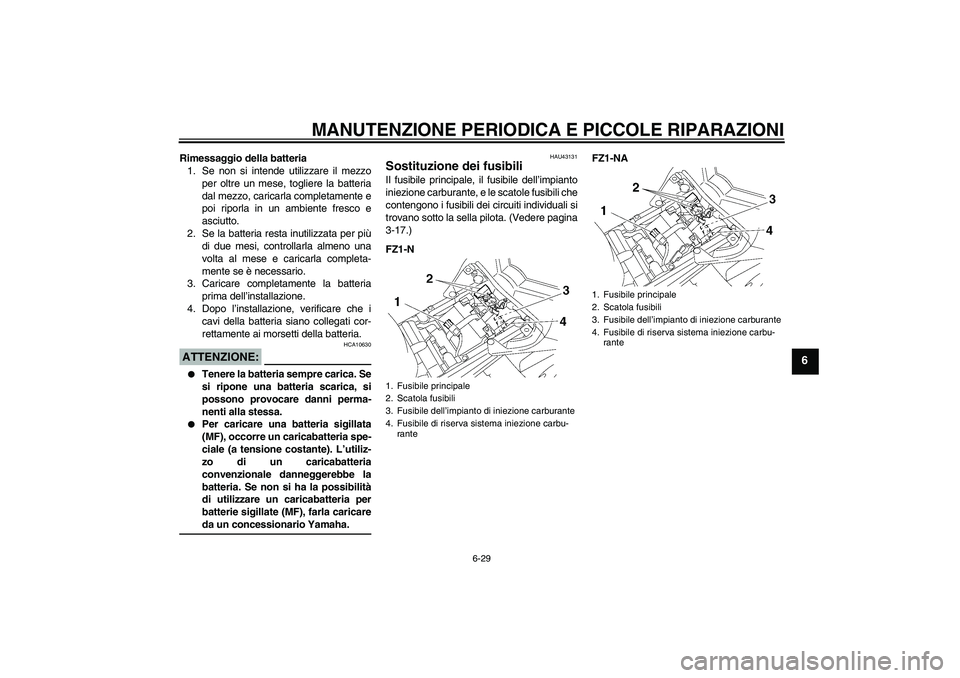

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
HAU43131
Sostituzione dei fusibili Il fusibile principale, il fusibile dell’impianto
iniezione carburante, e le scatole fusibili che
contengono i fusibili dei circuiti individuali si
trovano sotto la sella pilota. (Vedere pagina
3-17.)
FZ1-NFZ1-NA1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante
1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante
U2D1H2H0.book Page 29 Wednesday, August 22, 2007 2:42 PM

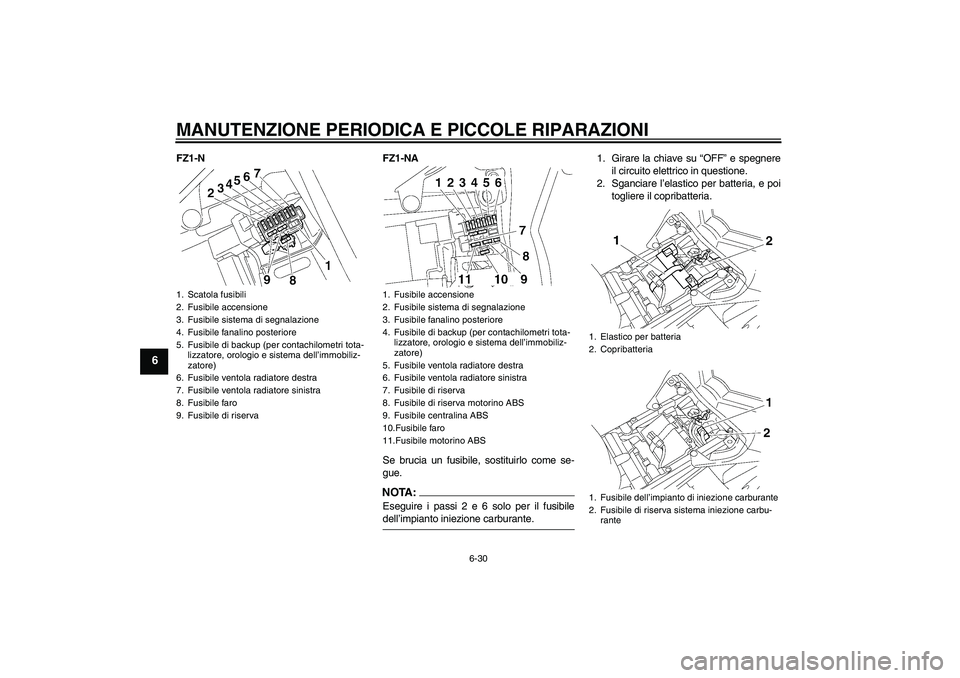

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
FZ1-N FZ1-NA
Se brucia un fusibile, sostituirlo come se-
gue.
NOTA:Eseguire i passi 2 e 6 solo per il fusibiledell’impianto iniezione carburante.1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Sganciare l’elastico per batteria, e poi
togliere il copribatteria.
1. Scatola fusibili
2. Fusibile accensione
3. Fusibile sistema di segnalazione
4. Fusibile fanalino posteriore
5. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
6. Fusibile ventola radiatore destra
7. Fusibile ventola radiatore sinistra
8. Fusibile faro
9. Fusibile di riserva
1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile fanalino posteriore
4. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
5. Fusibile ventola radiatore destra
6. Fusibile ventola radiatore sinistra
7. Fusibile di riserva
8. Fusibile di riserva motorino ABS
9. Fusibile centralina ABS
10.Fusibile faro
11.Fusibile motorino ABS
1. Elastico per batteria
2. Copribatteria
1. Fusibile dell’impianto di iniezione carburante
2. Fusibile di riserva sistema iniezione carbu-
rante
U2D1H2H0.book Page 30 Wednesday, August 22, 2007 2:42 PM

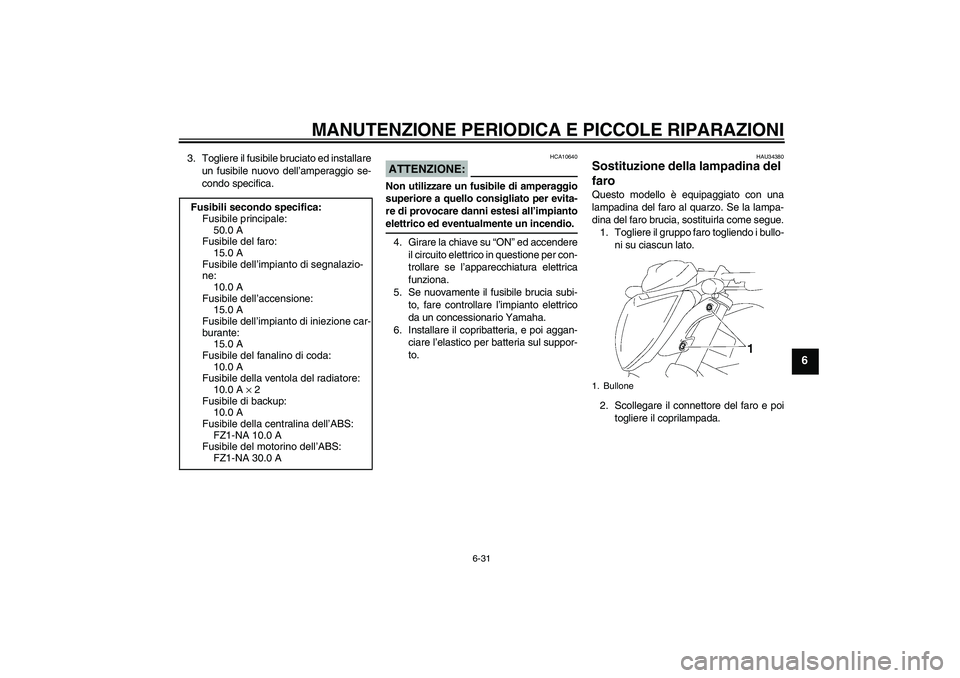

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
3. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
4. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
5. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
6. Installare il copribatteria, e poi aggan-
ciare l’elastico per batteria sul suppor-
to.
HAU34380
Sostituzione della lampadina del
faro Questo modello è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro brucia, sostituirla come segue.
1. Togliere il gruppo faro togliendo i bullo-
ni su ciascun lato.
2. Scollegare il connettore del faro e poi
togliere il coprilampada. Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione car-
burante:
15.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile di backup:
10.0 A
Fusibile della centralina dell’ABS:
FZ1-NA 10.0 A
Fusibile del motorino dell’ABS:
FZ1-NA 30.0 A1. Bullone
U2D1H2H0.book Page 31 Wednesday, August 22, 2007 2:42 PM

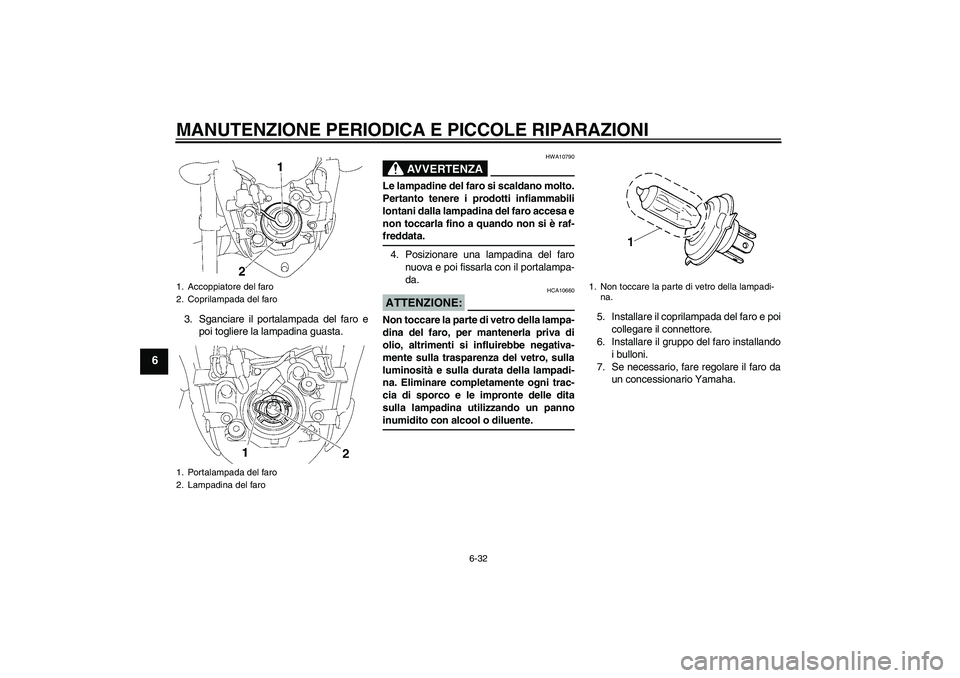

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
3. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un pannoinumidito con alcool o diluente.5. Installare il coprilampada del faro e poi
collegare il connettore.
6. Installare il gruppo del faro installando
i bulloni.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
2. Lampadina del faro
1. Non toccare la parte di vetro della lampadi-
na.
U2D1H2H0.book Page 32 Wednesday, August 22, 2007 2:42 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HAU24112

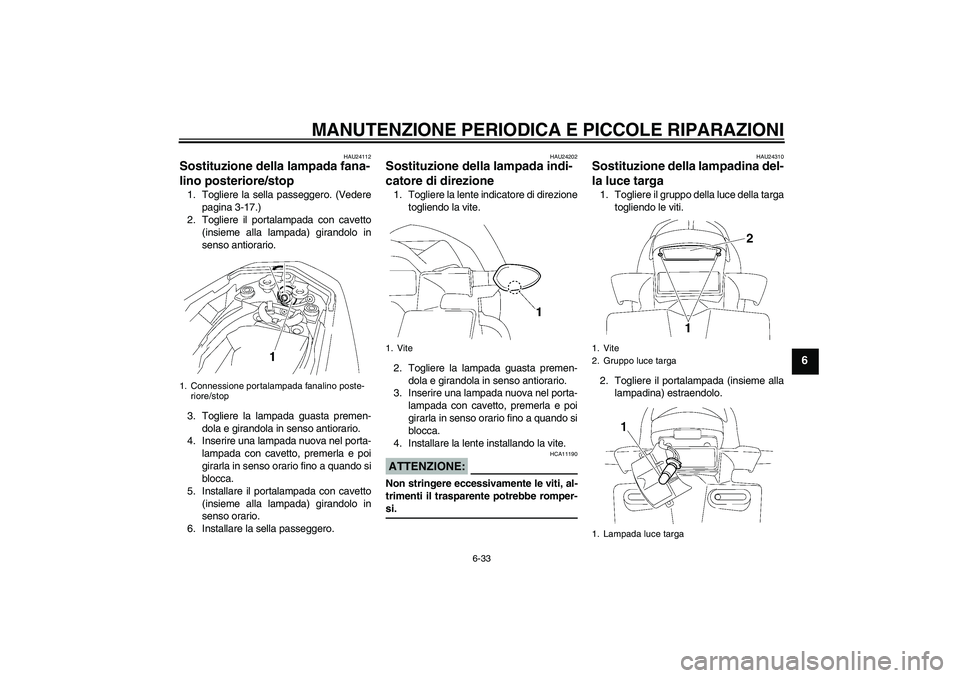

Sostituzione della lampada fana-
lino posteriore/stop 1. Togliere la sella passeggero. (Vedere
pagina 3-17.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
3. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare la sella passeggero.
HAU24202
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente installando la vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
HAU24310
Sostituzione della lampadina del-
la luce targa 1. Togliere il gruppo della luce della targa
togliendo le viti.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.
1. Connessione portalampada fanalino poste-
riore/stop
1. Vite
1. Vite
2. Gruppo luce targa
1. Lampada luce targa
U2D1H2H0.book Page 33 Wednesday, August 22, 2007 2:42 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6

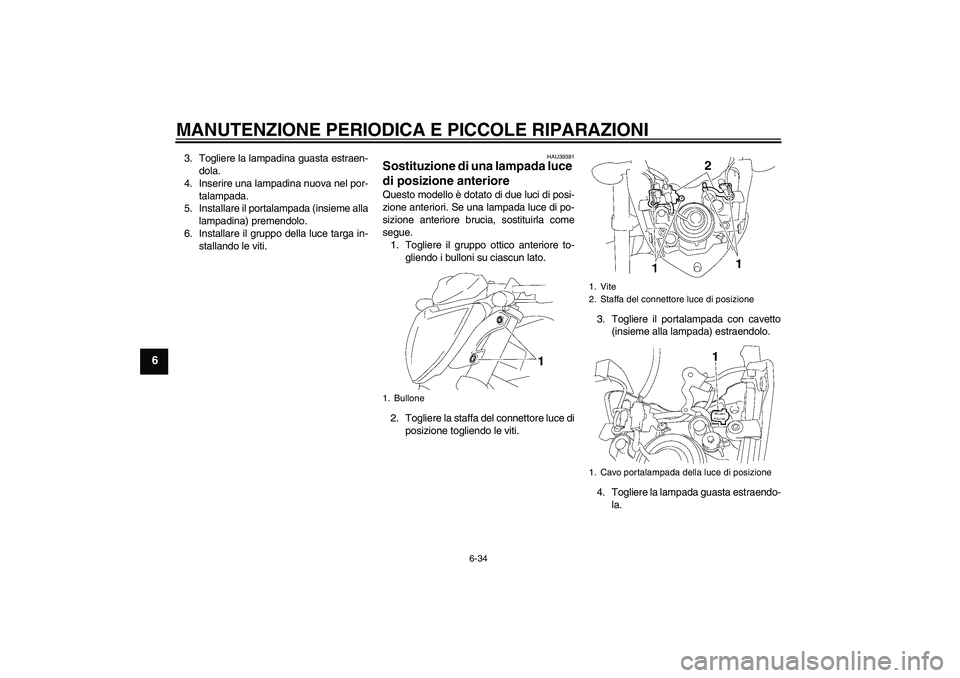

3. Togliere la lampadina guasta estraen-
dola.
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il gruppo della luce targa in-
stallando le viti.
HAU39381
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriori. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il gruppo ottico anteriore to-
gliendo i bulloni su ciascun lato.
2. Togliere la staffa del connettore luce di
posizione togliendo le viti.3. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
4. Togliere la lampada guasta estraendo-
la.1. Bullone
1. Vite
2. Staffa del connettore luce di posizione
1. Cavo portalampada della luce di posizione
U2D1H2H0.book Page 34 Wednesday, August 22, 2007 2:42 PM
