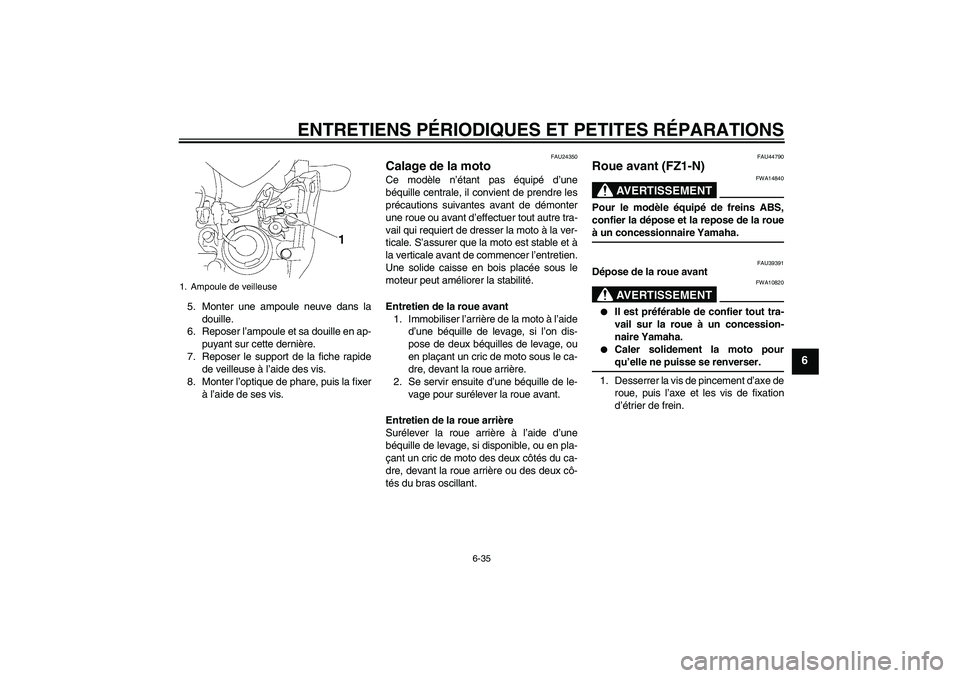

Page 81 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
6
5. Monter une ampoule neuve dans la
douille.
6. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
7. Reposer le support de la fiche rapide
de veilleuse à l’aide des vis.
8. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU44790
Roue avant (FZ1-N)
AVERTISSEMENT
FWA14840
Pour le modèle équipé de freins ABS,
confier la dépose et la repose de la roueà un concessionnaire Yamaha.
FAU39391
Dépose de la roue avant
AVERTISSEMENT
FWA10820
Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.
Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer la vis de pincement d’axe de
roue, puis l’axe et les vis de fixation
d’étrier de frein.
1. Ampoule de veilleuse
U2D1F2F0.book Page 35 Wednesday, August 22, 2007 10:15 AM

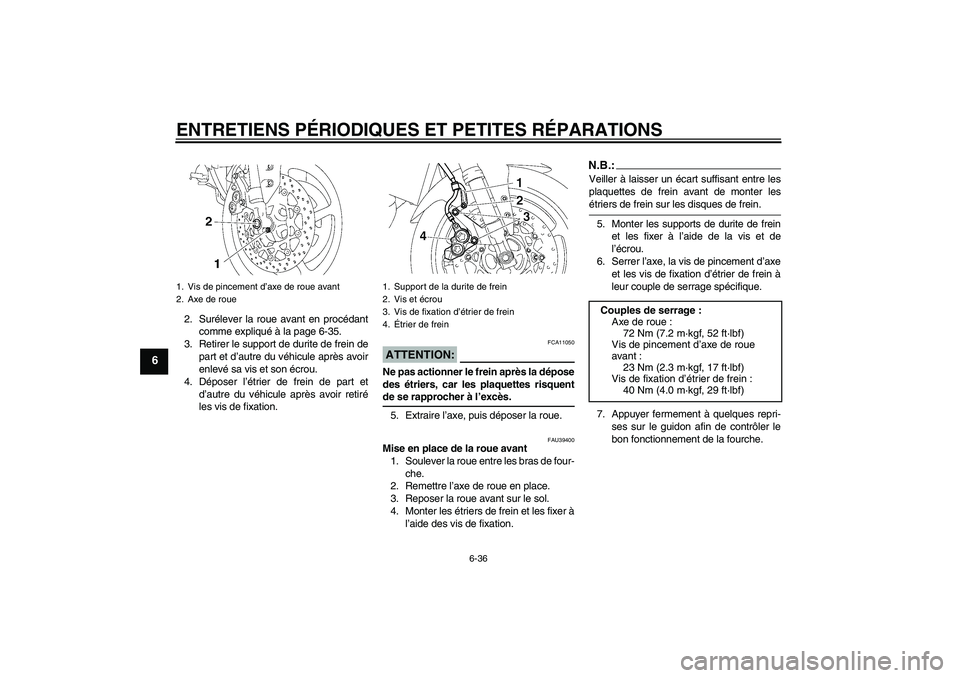

Page 82 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
6
2. Surélever la roue avant en procédant
comme expliqué à la page 6-35.
3. Retirer le support de durite de frein de
part et d’autre du véhicule après avoir
enlevé sa vis et son écrou.
4. Déposer l’étrier de frein de part et
d’autre du véhicule après avoir retiré
les vis de fixation.
ATTENTION:
FCA11050
Ne pas actionner le frein après la dépose
des étriers, car les plaquettes risquentde se rapprocher à l’excès.
5. Extraire l’axe, puis déposer la roue.
FAU39400
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Remettre l’axe de roue en place.
3. Reposer la roue avant sur le sol.
4. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.
N.B.:Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter lesétriers de frein sur les disques de frein.
5. Monter les supports de durite de frein
et les fixer à l’aide de la vis et de
l’écrou.
6. Serrer l’axe, la vis de pincement d’axe
et les vis de fixation d’étrier de frein à
leur couple de serrage spécifique.
7. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
1. Vis de pincement d’axe de roue avant
2. Axe de roue
1. Support de la durite de frein
2. Vis et écrou
3. Vis de fixation d’étrier de frein
4.Étrier de frein
Couples de serrage :
Axe de roue :
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vis de pincement d’axe de roue
avant :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
U2D1F2F0.book Page 36 Wednesday, August 22, 2007 10:15 AM

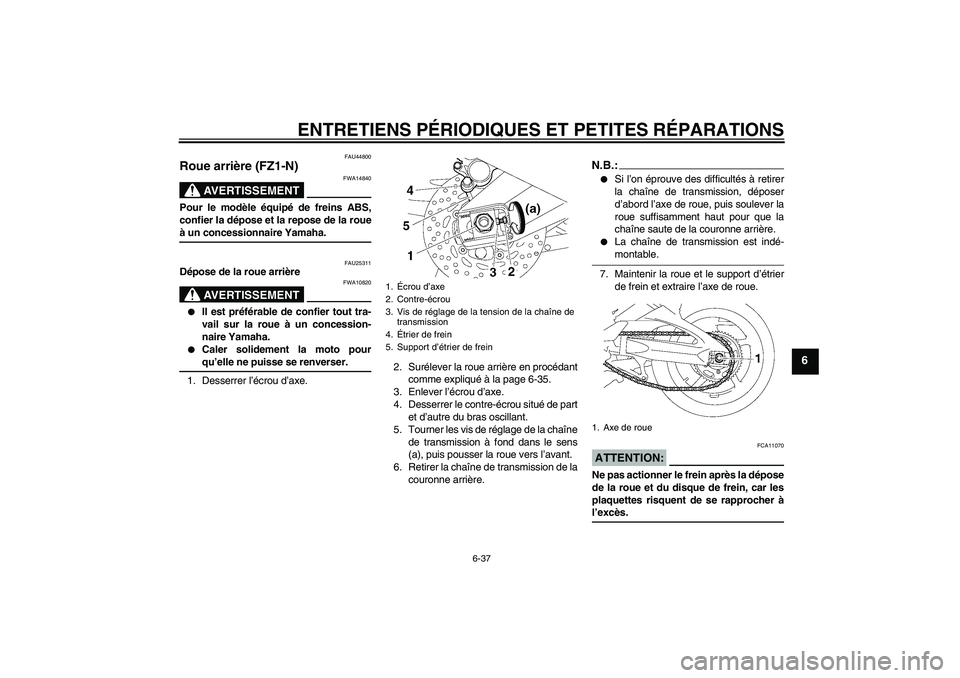

Page 83 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-37
6
FAU44800
Roue arrière (FZ1-N)
AVERTISSEMENT
FWA14840
Pour le modèle équipé de freins ABS,
confier la dépose et la repose de la roueà un concessionnaire Yamaha.
FAU25311
Dépose de la roue arrière
AVERTISSEMENT
FWA10820
Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.
Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe.2. Surélever la roue arrière en procédant
comme expliqué à la page 6-35.
3. Enlever l’écrou d’axe.
4. Desserrer le contre-écrou situé de part
et d’autre du bras oscillant.
5. Tourner les vis de réglage de la chaîne
de transmission à fond dans le sens
(a), puis pousser la roue vers l’avant.
6. Retirer la chaîne de transmission de la
couronne arrière.
N.B.:
Si l’on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d’abord l’axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.
La chaîne de transmission est indé-montable.
7. Maintenir la roue et le support d’étrier
de frein et extraire l’axe de roue.
ATTENTION:
FCA11070
Ne pas actionner le frein après la dépose
de la roue et du disque de frein, car les
plaquettes risquent de se rapprocher àl’excès.
1.Écrou d’axe
2. Contre-écrou
3. Vis de réglage de la tension de la chaîne de
transmission
4.Étrier de frein
5. Support d’étrier de frein
1. Axe de roue
U2D1F2F0.book Page 37 Wednesday, August 22, 2007 10:15 AM
Page 84 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-38
6
FAU39411
Mise en place de la roue arrière
1. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté gauche.N.B.:
S’assurer que la fente du support
d’étrier de frein s’aligne parfaitement
sur la retenue du bras oscillant.
Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monterla roue.
2. Monter la chaîne de transmission sur
la couronne arrière.
3. Monter l’écrou d’axe, puis reposer la
roue arrière sur le sol.
4. Régler la tension de la chaîne de
transmission. (Voir page 6-23.)5. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
FAU25870
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Fente
2. Retenue
Couple de serrage :
Écrou d’axe :
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1F2F0.book Page 38 Wednesday, August 22, 2007 10:15 AM
Page 85 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-39
6
FAU42500
Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U2D1F2F0.book Page 39 Wednesday, August 22, 2007 10:15 AM

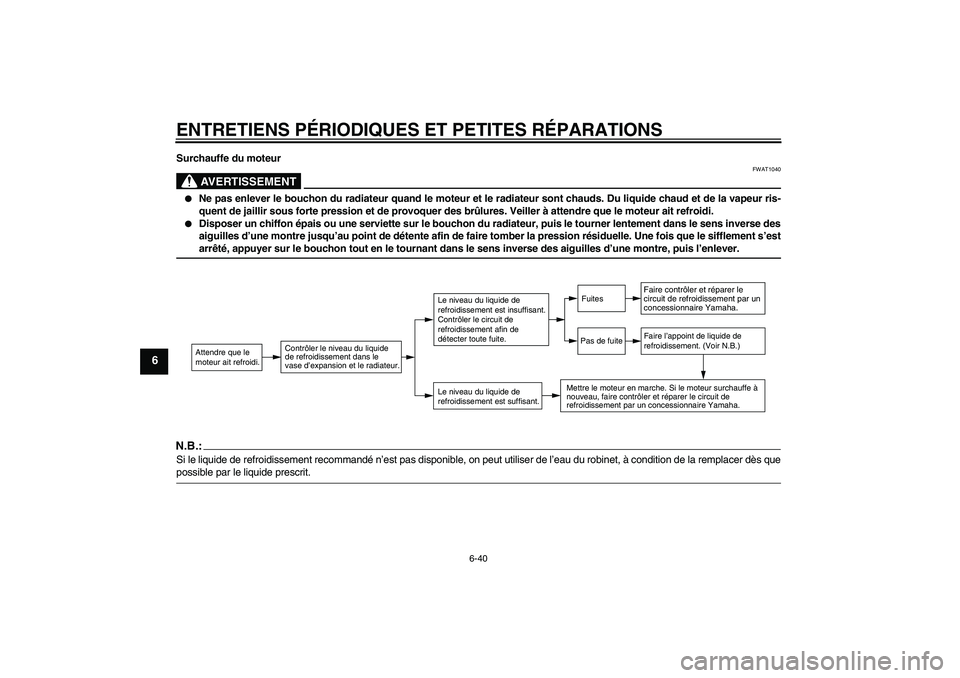

Page 86 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-40
6
Surchauffe du moteur
AVERTISSEMENT
FWAT1040
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’estarrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.:Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U2D1F2F0.book Page 40 Wednesday, August 22, 2007 10:15 AM

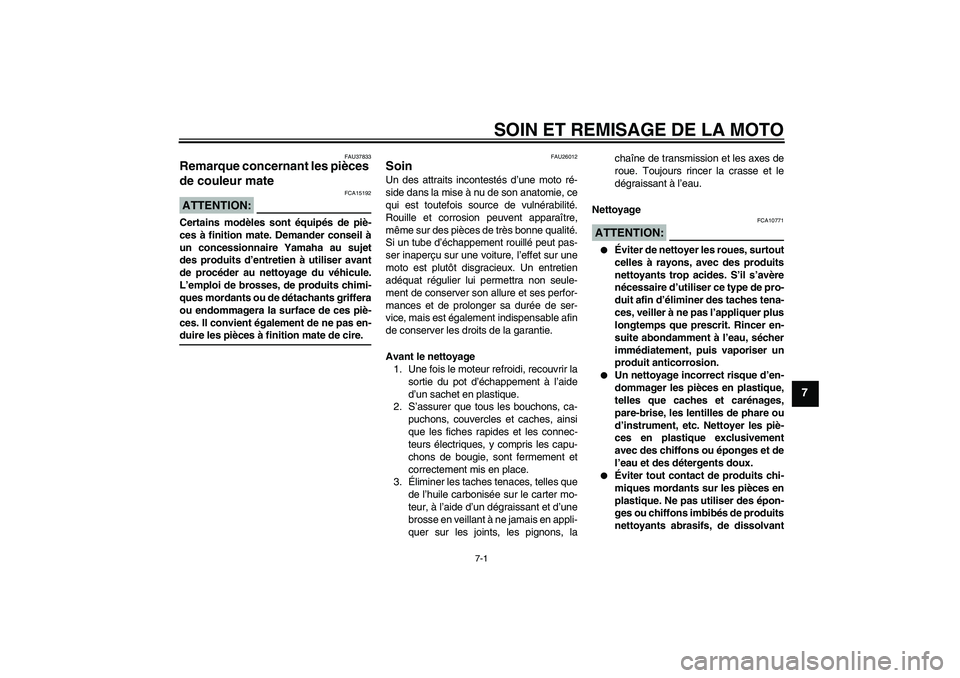

Page 87 of 100
SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION:
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-duire les pièces à finition mate de cire.
FAU26012
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et ses perfor-
mances et de prolonger sa durée de ser-
vice, mais est également indispensable afin
de conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:
FCA10771
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique,
telles que caches et carénages,
pare-brise, les lentilles de phare ou
d’instrument, etc. Nettoyer les piè-
ces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
U2D1F2F0.book Page 1 Wednesday, August 22, 2007 10:15 AM

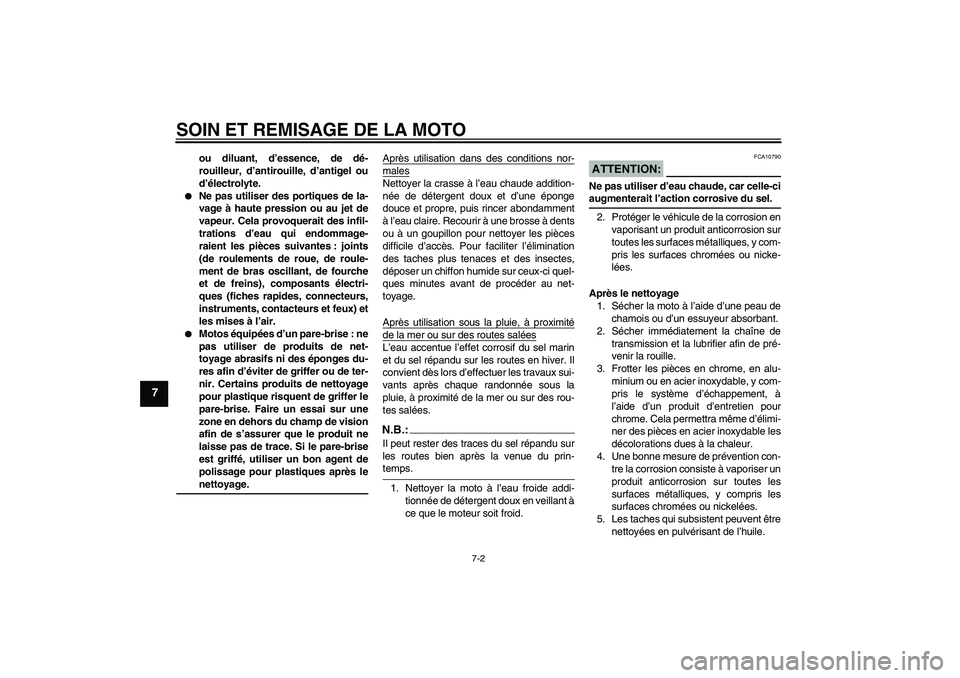

Page 88 of 100
SOIN ET REMISAGE DE LA MOTO
7-2
7
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.
Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après lenettoyage.Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
U2D1F2F0.book Page 2 Wednesday, August 22, 2007 10:15 AM
Page 89 of 100
SOIN ET REMISAGE DE LA MOTO
7-3
7
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11130
S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus.
Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION:
FCA10800
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26180
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810
Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
U2D1F2F0.book Page 3 Wednesday, August 22, 2007 10:15 AM

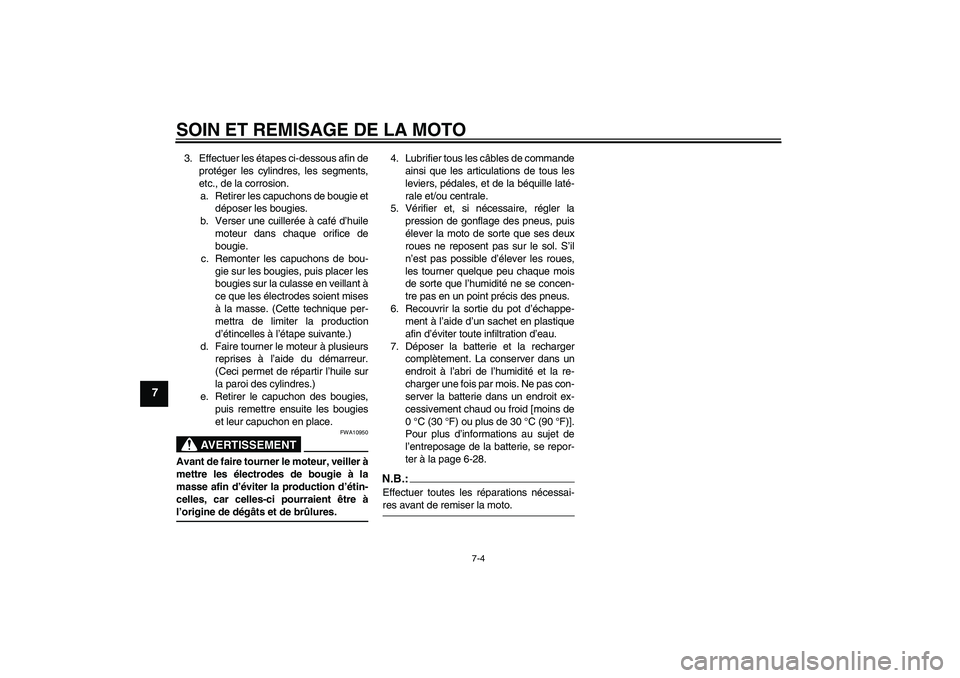

Page 90 of 100
SOIN ET REMISAGE DE LA MOTO
7-4
7
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-28.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U2D1F2F0.book Page 4 Wednesday, August 22, 2007 10:15 AM
