YAMAHA FZ1-N 2010 Betriebsanleitungen (in German)

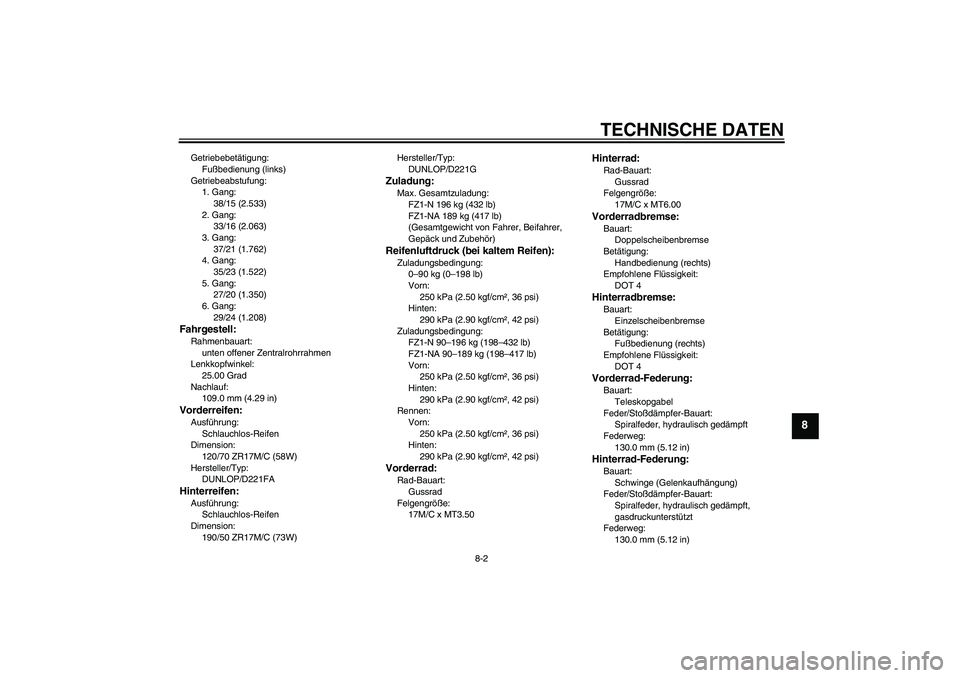

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/15 (2.533)
2. Gang:
33/16 (2.063)
3. Gang:
37/21 (1.762)
4. Gang:
35/23 (1.522)
5. Gang:
27/20 (1.350)
6. Gang:
29/24 (1.208)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D221FAHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/50 ZR17M/C (73W)Hersteller/Typ:
DUNLOP/D221G
Zuladung:Max. Gesamtzuladung:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)
U2D1G4G0.book Page 2 Monday, July 6, 2009 8:21 PM

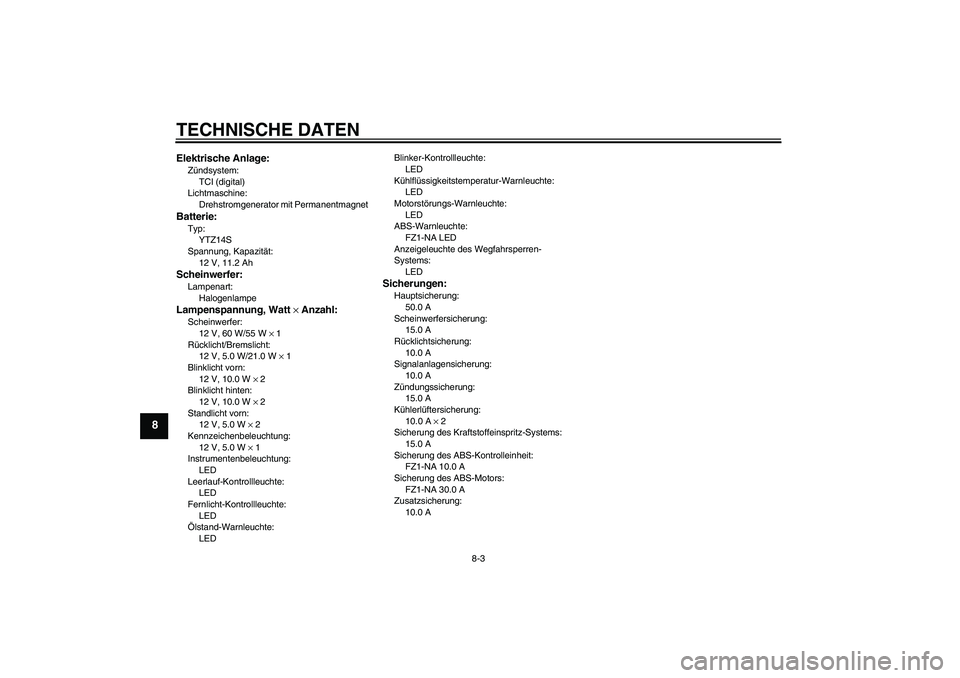

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
FZ1-NA LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
10.0 A × 2
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
FZ1-NA 10.0 A
Sicherung des ABS-Motors:
FZ1-NA 30.0 A
Zusatzsicherung:
10.0 A
U2D1G4G0.book Page 3 Monday, July 6, 2009 8:21 PM

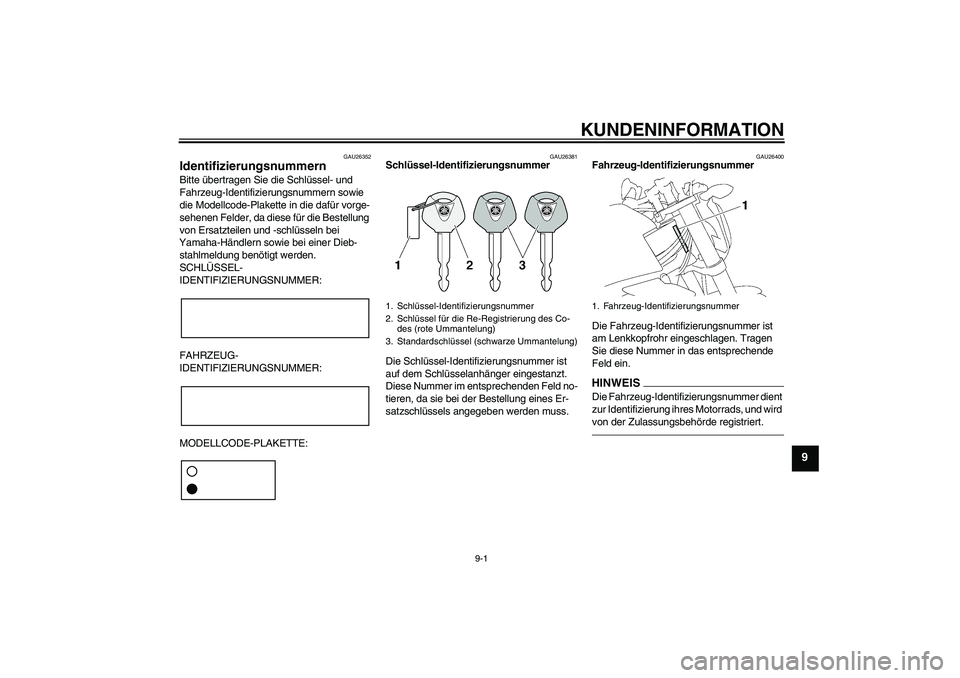

KUNDENINFORMATION
9-1
9
GAU26352
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U2D1G4G0.book Page 1 Monday, July 6, 2009 8:21 PM

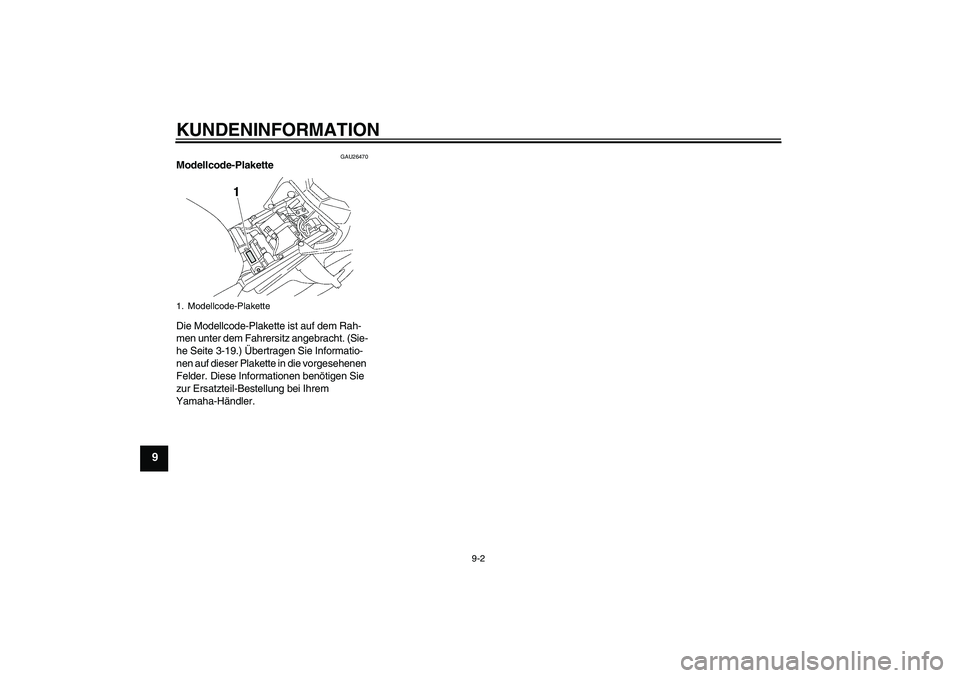

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-19.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU2D1G4G0.book Page 2 Monday, July 6, 2009 8:21 PM

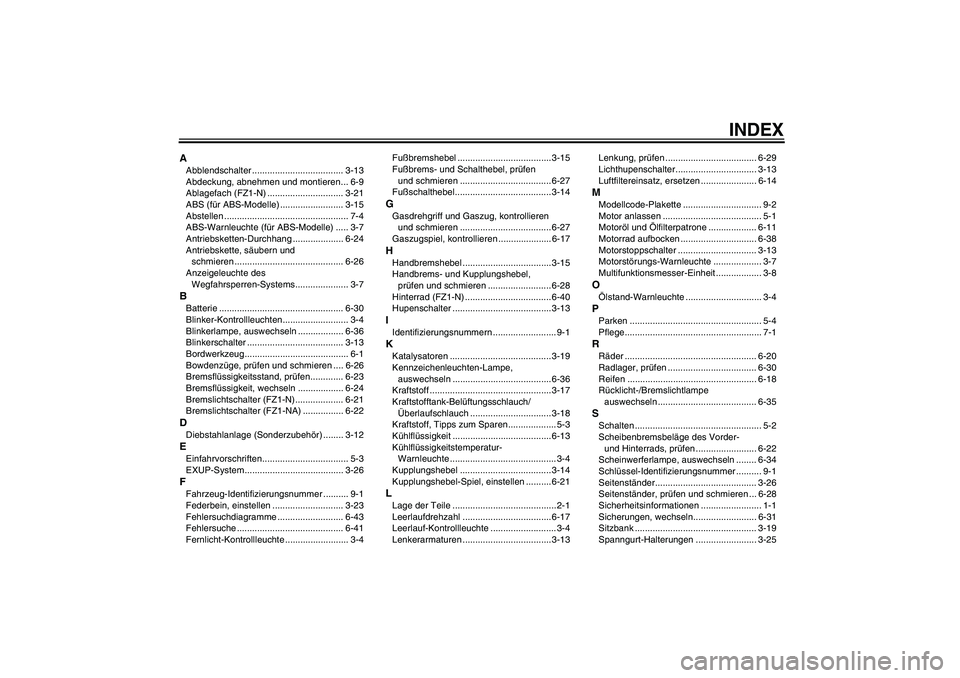

INDEX
AAbblendschalter .................................... 3-13
Abdeckung, abnehmen und montieren... 6-9
Ablagefach (FZ1-N) .............................. 3-21
ABS (für ABS-Modelle) ......................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-7
Antriebsketten-Durchhang .................... 6-24
Antriebskette, säubern und
schmieren ........................................... 6-26
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-7BBatterie ................................................. 6-30
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-13
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen............. 6-23
Bremsflüssigkeit, wechseln .................. 6-24
Bremslichtschalter (FZ1-N)................... 6-21
Bremslichtschalter (FZ1-NA) ................ 6-22DDiebstahlanlage (Sonderzubehör) ........ 3-12EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-26FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-23
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ......................... 3-4Fußbremshebel ..................................... 3-15
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-27
Fußschalthebel...................................... 3-14
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-27
Gaszugspiel, kontrollieren ..................... 6-17HHandbremshebel ................................... 3-15
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-28
Hinterrad (FZ1-N) .................................. 6-40
Hupenschalter ....................................... 3-13IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-19
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-36
Kraftstoff ................................................3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-18
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-13
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-4
Kupplungshebel .................................... 3-14
Kupplungshebel-Spiel, einstellen .......... 6-21LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-17
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-13Lenkung, prüfen .................................... 6-29
Lichthupenschalter................................ 3-13
Luftfiltereinsatz, ersetzen ...................... 6-14
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-11
Motorrad aufbocken .............................. 6-38
Motorstoppschalter ............................... 3-13
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-30
Reifen ................................................... 6-18
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-35SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-22
Scheinwerferlampe, auswechseln ........ 6-34
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer........................................ 3-26
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-31
Sitzbank ................................................ 3-19
Spanngurt-Halterungen ........................ 3-25
U2D1G4G0.book Page 1 Monday, July 6, 2009 8:21 PM

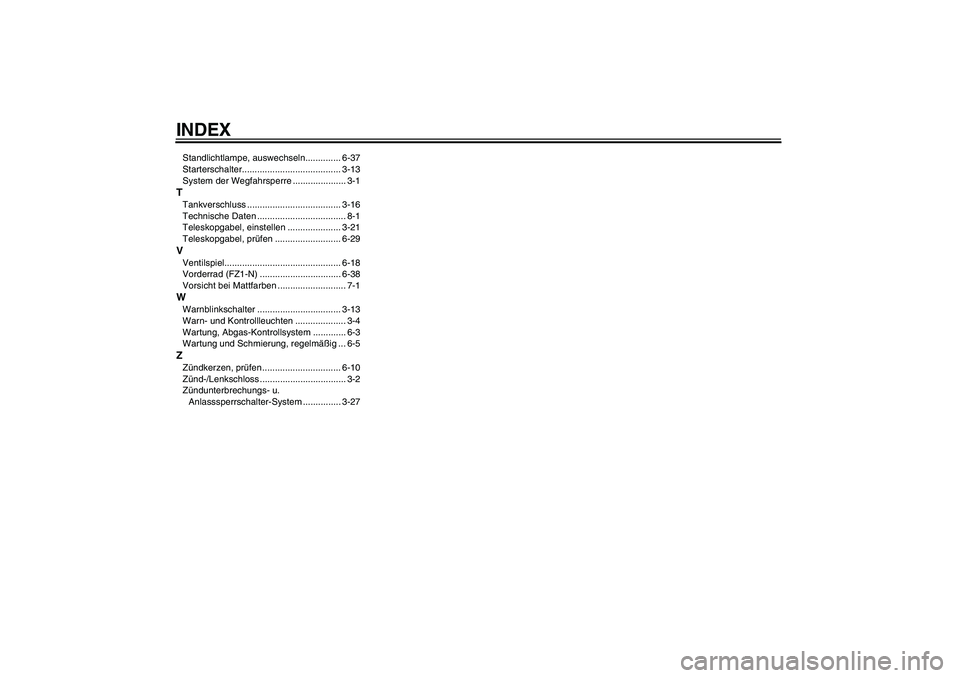

INDEXStandlichtlampe, auswechseln.............. 6-37
Starterschalter....................................... 3-13
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-21
Teleskopgabel, prüfen .......................... 6-29VVentilspiel.............................................. 6-18
Vorderrad (FZ1-N) ................................ 6-38
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-13
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerzen, prüfen ............................... 6-10
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-27
U2D1G4G0.book Page 2 Monday, July 6, 2009 8:21 PM

U2D1G4G0.book Page 3 Monday, July 6, 2009 8:21 PM
