ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
FZ1-N FZ1-NA

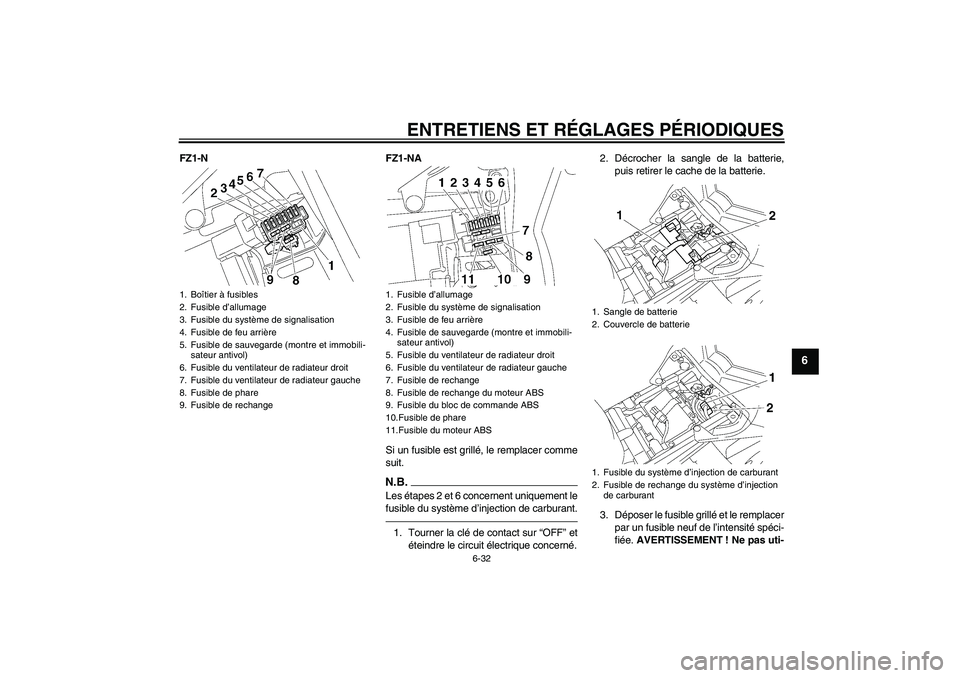

Si un fusible est grillé, le remplacer comme
suit.
N.B.Les étapes 2 et 6 concernent uniquement le
fusible du système d’injection de carburant.1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.2. Décrocher la sangle de la batterie,
puis retirer le cache de la batterie.
3. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
1. Boîtier à fusibles
2. Fusible d’allumage
3. Fusible du système de signalisation
4. Fusible de feu arrière
5. Fusible de sauvegarde (montre et immobili-
sateur antivol)
6. Fusible du ventilateur de radiateur droit
7. Fusible du ventilateur de radiateur gauche
8. Fusible de phare
9. Fusible de rechange
1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible de feu arrière
4. Fusible de sauvegarde (montre et immobili-
sateur antivol)
5. Fusible du ventilateur de radiateur droit
6. Fusible du ventilateur de radiateur gauche
7. Fusible de rechange
8. Fusible de rechange du moteur ABS
9. Fusible du bloc de commande ABS
10.Fusible de phare
11.Fusible du moteur ABS
1. Sangle de batterie
2. Couvercle de batterie
1. Fusible du système d’injection de carburant
2. Fusible de rechange du système d’injection
de carburant
U2D1F4F0.book Page 32 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
6
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
4. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.5. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
6. Remettre le cache de la batterie en
place, puis accrocher la sangle de la
batterie sur le support.

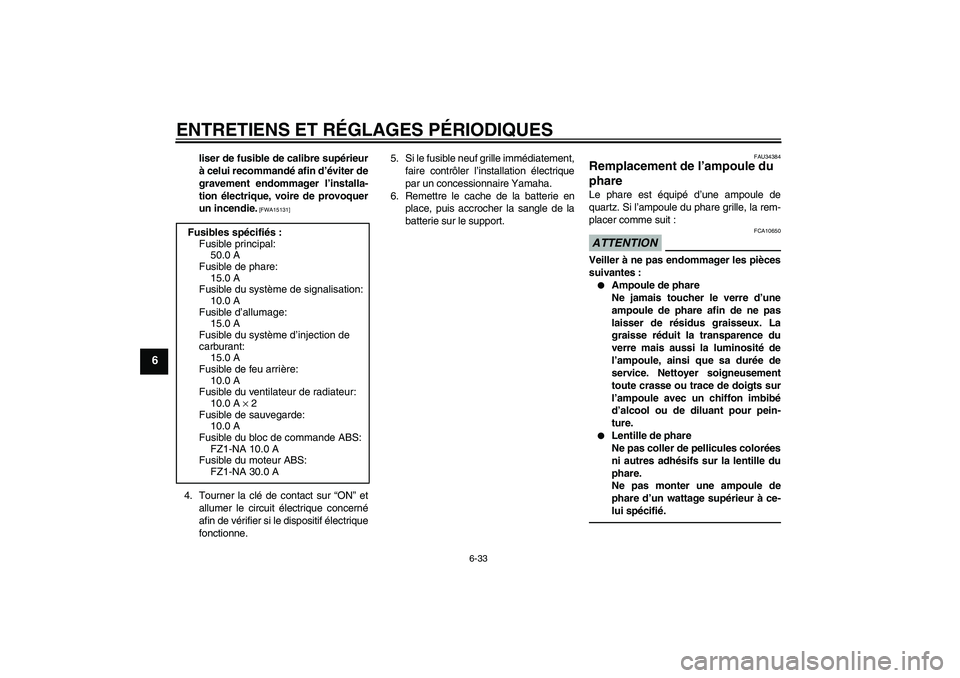

FAU34384
Remplacement de l’ampoule du
phare Le phare est équipé d’une ampoule de
quartz. Si l’ampoule du phare grille, la rem-
placer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
Fusibles spécifiés:
Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible du système d’injection de
carburant:
15.0 A
Fusible de feu arrière:
10.0 A
Fusible du ventilateur de radiateur:
10.0 A × 2
Fusible de sauvegarde:
10.0 A
Fusible du bloc de commande ABS:
FZ1-NA 10.0 A
Fusible du moteur ABS:
FZ1-NA 30.0 A
U2D1F4F0.book Page 33 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
6

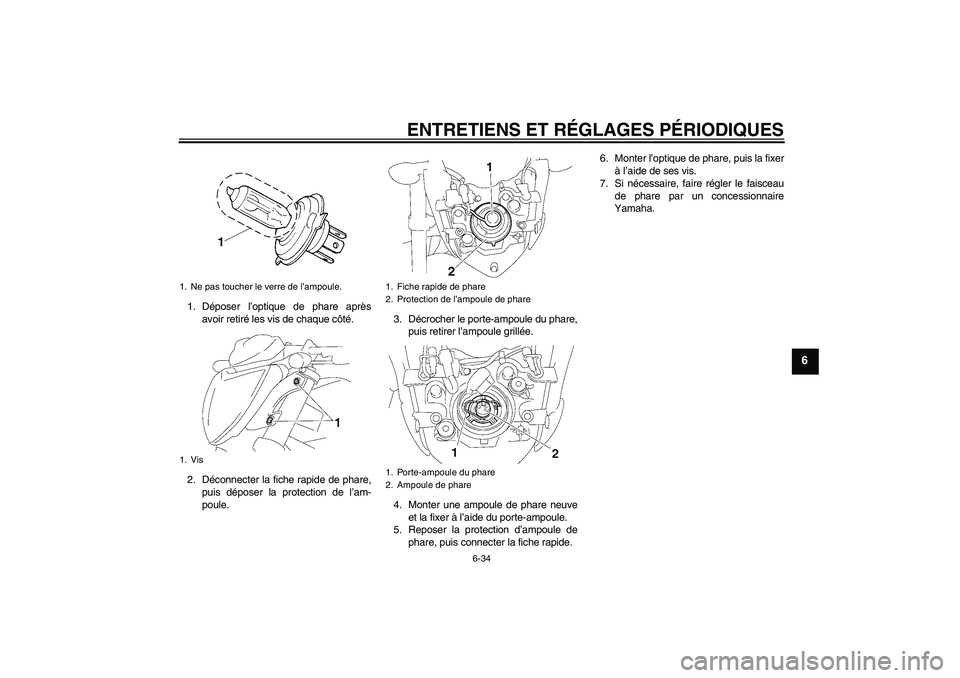

1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.1. Ne pas toucher le verre de l’ampoule.
1. Vis
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1. Porte-ampoule du phare
2. Ampoule de phare
U2D1F4F0.book Page 34 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
6
FAU24114
Remplacement de l’ampoule du
feu arrière/stop 1. Retirer la selle du passager. (Voir
page 3-20.)
2. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
3. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre la selle du passager en
place.
FAU24204

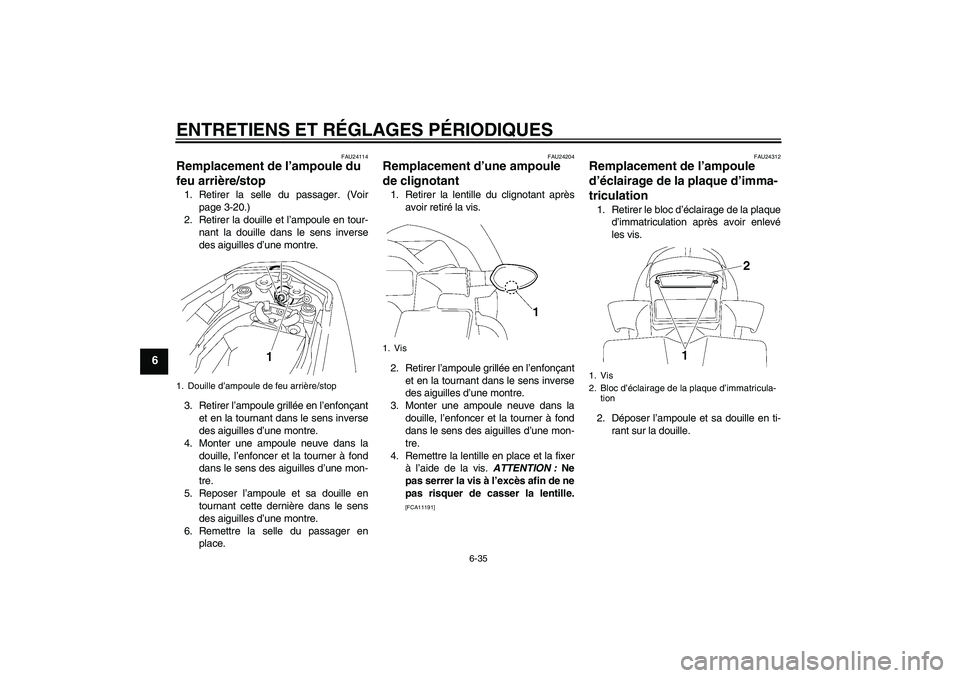

Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11191]FAU24312
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
2. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
1. Douille d’ampoule de feu arrière/stop
1. Vis
1. Vis
2. Bloc d’éclairage de la plaque d’immatricula-
tion
U2D1F4F0.book Page 35 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-36
6

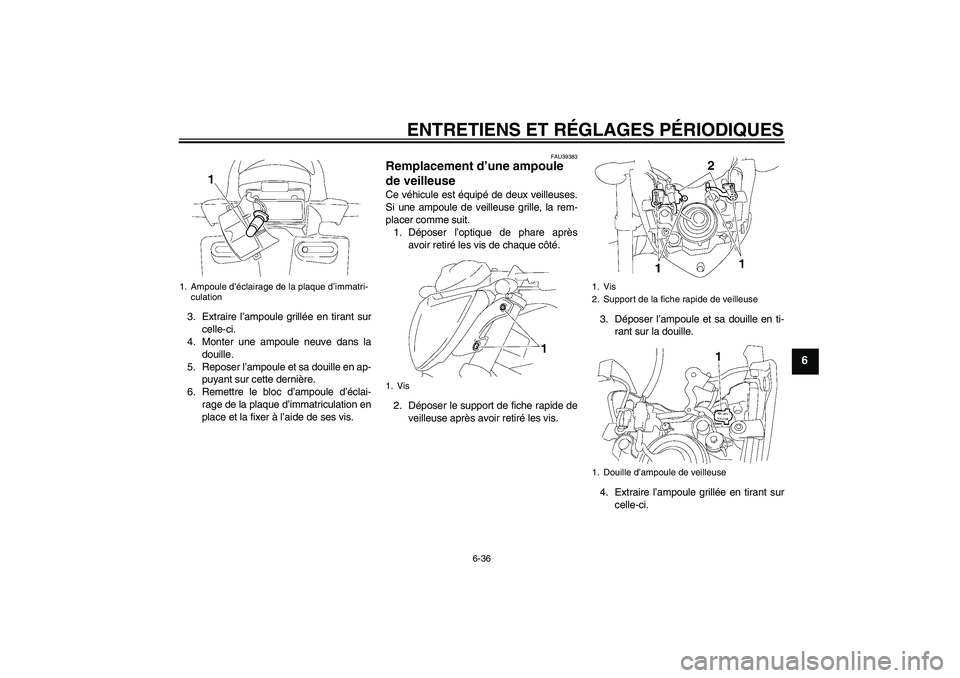

3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU39383
Remplacement d’une ampoule
de veilleuse Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.
2. Déposer le support de fiche rapide de
veilleuse après avoir retiré les vis.3. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
4. Extraire l’ampoule grillée en tirant sur
celle-ci.
1. Ampoule d’éclairage de la plaque d’immatri-
culation
1. Vis
1. Vis
2. Support de la fiche rapide de veilleuse
1. Douille d’ampoule de veilleuse
U2D1F4F0.book Page 36 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-37
6
5. Monter une ampoule neuve dans la
douille.
6. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
7. Monter le support de fiche rapide de
veilleuse et le fixer à l’aide de ses vis.
8. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
FAU24350

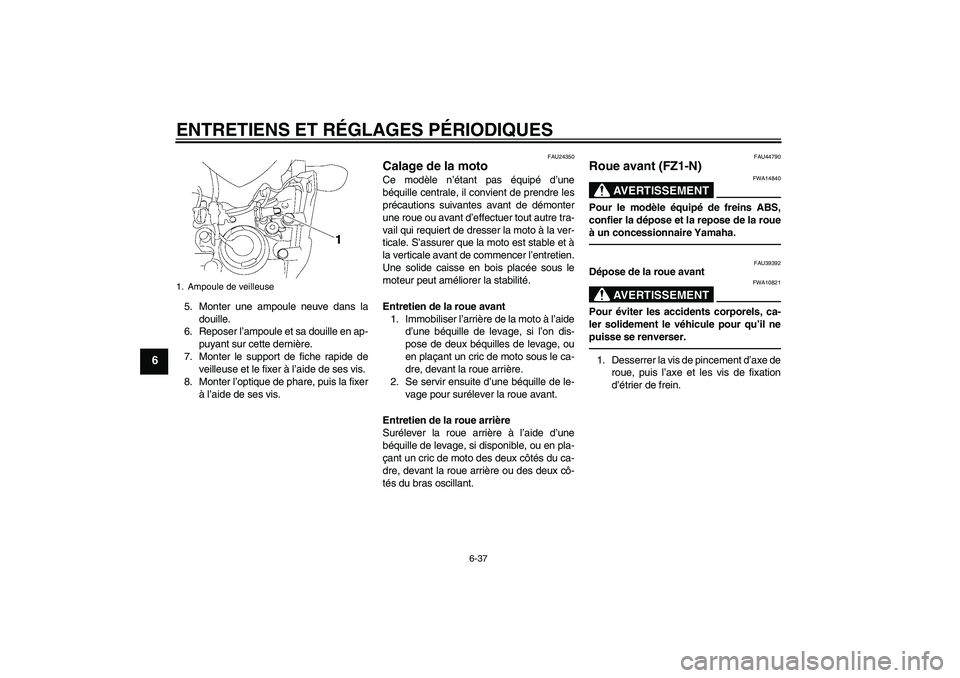

Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU44790
Roue avant (FZ1-N)
AVERTISSEMENT
FWA14840
Pour le modèle équipé de freins ABS,
confier la dépose et la repose de la roue
à un concessionnaire Yamaha.
FAU39392
Dépose de la roue avant
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer la vis de pincement d’axe de
roue, puis l’axe et les vis de fixation
d’étrier de frein.
1. Ampoule de veilleuseU2D1F4F0.book Page 37 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
6

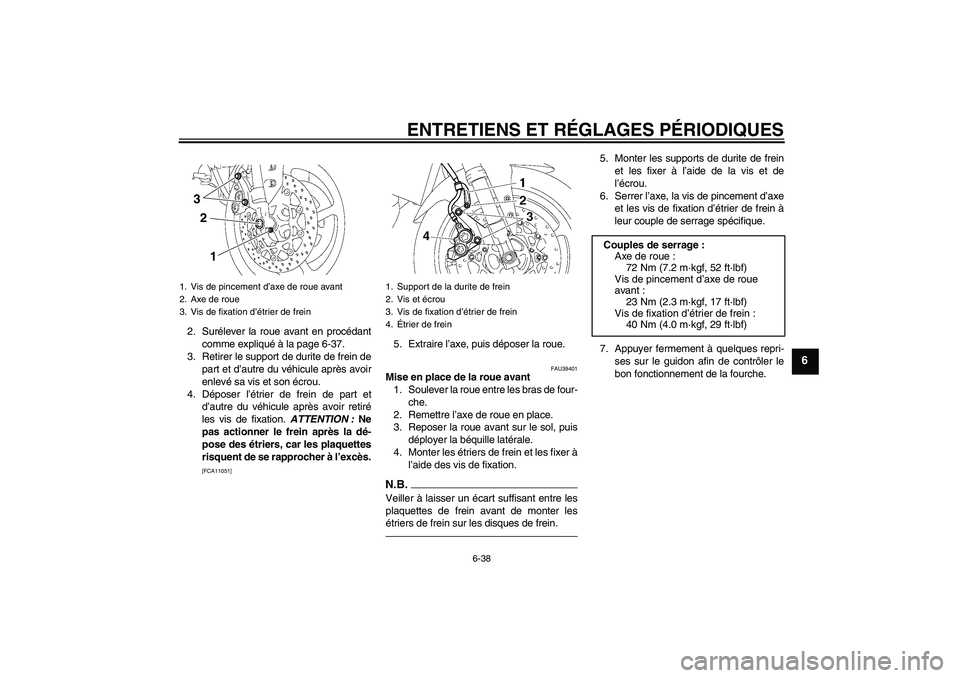

2. Surélever la roue avant en procédant
comme expliqué à la page 6-37.
3. Retirer le support de durite de frein de
part et d’autre du véhicule après avoir
enlevé sa vis et son écrou.
4. Déposer l’étrier de frein de part et
d’autre du véhicule après avoir retiré
les vis de fixation. ATTENTION : Ne
pas actionner le frein après la dé-
pose des étriers, car les plaquettes
risquent de se rapprocher à l’excès.
[FCA11051]
5. Extraire l’axe, puis déposer la roue.
FAU39401
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Remettre l’axe de roue en place.
3. Reposer la roue avant sur le sol, puis
déployer la béquille latérale.
4. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.N.B.Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter les
étriers de frein sur les disques de frein.
5. Monter les supports de durite de frein
et les fixer à l’aide de la vis et de
l’écrou.
6. Serrer l’axe, la vis de pincement d’axe
et les vis de fixation d’étrier de frein à
leur couple de serrage spécifique.
7. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
1. Vis de pincement d’axe de roue avant
2. Axe de roue
3. Vis de fixation d’étrier de frein
3
2
1
1. Support de la durite de frein
2. Vis et écrou
3. Vis de fixation d’étrier de frein
4.Étrier de frein
Couples de serrage :
Axe de roue :
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vis de pincement d’axe de roue
avant :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
U2D1F4F0.book Page 38 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-39
6
FAU44800

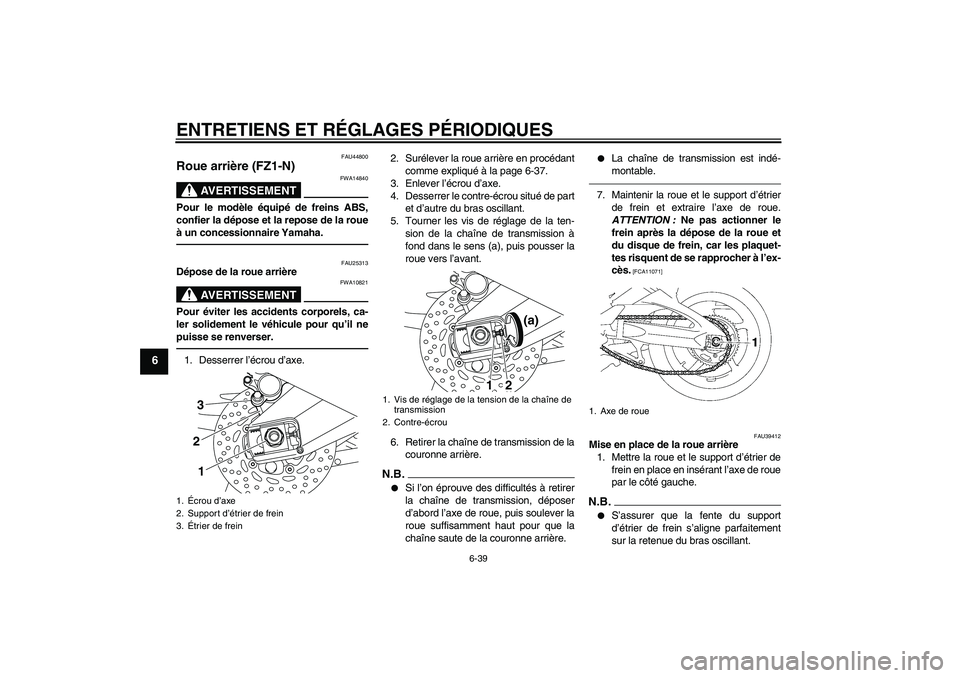

Roue arrière (FZ1-N)
AVERTISSEMENT
FWA14840
Pour le modèle équipé de freins ABS,
confier la dépose et la repose de la roue
à un concessionnaire Yamaha.
FAU25313
Dépose de la roue arrière
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer l’écrou d’axe.2. Surélever la roue arrière en procédant
comme expliqué à la page 6-37.
3. Enlever l’écrou d’axe.
4. Desserrer le contre-écrou situé de part
et d’autre du bras oscillant.
5. Tourner les vis de réglage de la ten-
sion de la chaîne de transmission à
fond dans le sens (a), puis pousser la
roue vers l’avant.
6. Retirer la chaîne de transmission de la
couronne arrière.
N.B.

Si l’on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d’abord l’axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.


La chaîne de transmission est indé-
montable.
7. Maintenir la roue et le support d’étrier
de frein et extraire l’axe de roue.
ATTENTION : Ne pas actionner le
frein après la dépose de la roue et
du disque de frein, car les plaquet-
tes risquent de se rapprocher à l’ex-
cès.
[FCA11071]
FAU39412
Mise en place de la roue arrière
1. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté gauche.N.B.

S’assurer que la fente du support
d’étrier de frein s’aligne parfaitement
sur la retenue du bras oscillant.
1.Écrou d’axe
2. Support d’étrier de frein
3.Étrier de frein
321
1. Vis de réglage de la tension de la chaîne de
transmission
2. Contre-écrou
(a)
1
2
1. Axe de roue
U2D1F4F0.book Page 39 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-40
6


Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monter
la roue.
2. Monter la chaîne de transmission sur
la couronne arrière.
3. Monter l’écrou d’axe.
4. Reposer la roue arrière sur le sol, puis
déployer la béquille latérale.
5. Régler la tension de la chaîne de
transmission. (Voir page 6-24.)
6. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
1. Fente
2. RetenueCouple de serrage :
Écrou d’axe :
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1F4F0.book Page 40 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-41
6
FAU42501

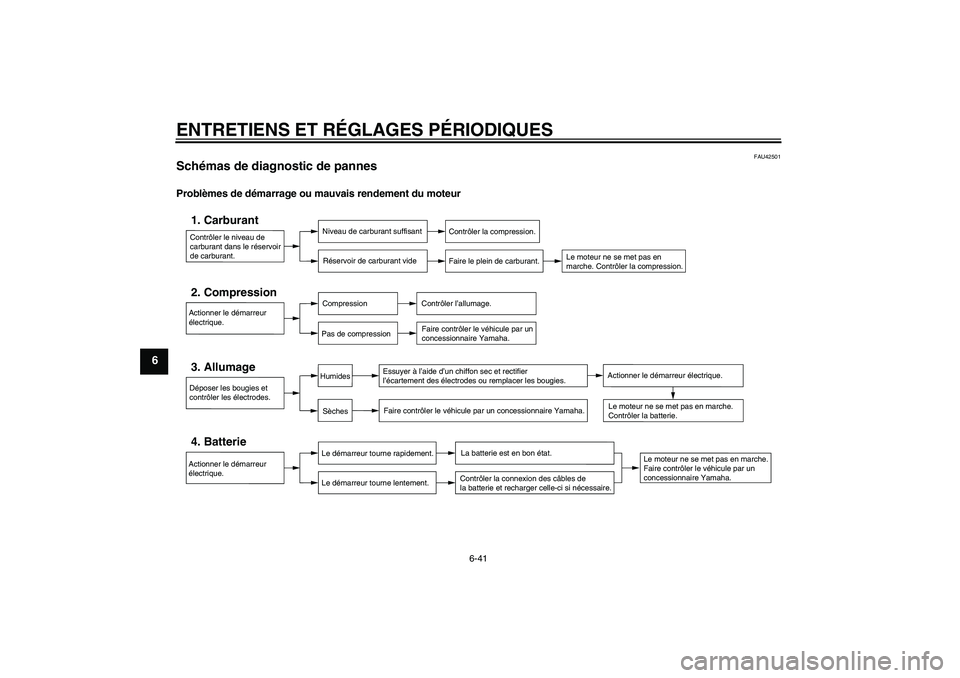

Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U2D1F4F0.book Page 41 Wednesday, July 8, 2009 6:51 PM
