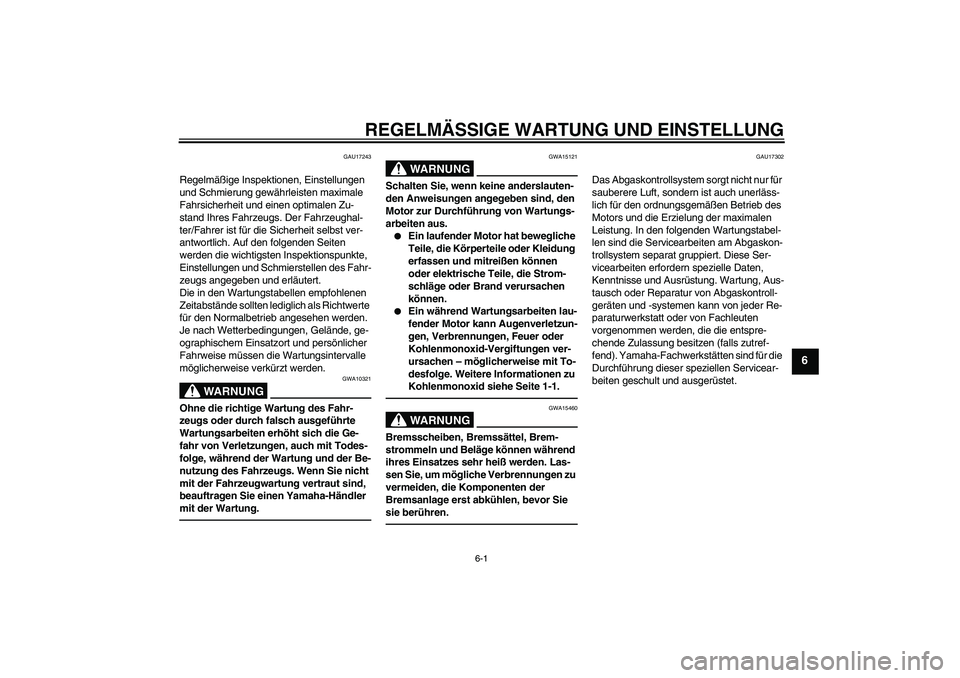

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
GAU17243
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.

Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.


Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 1-1.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese Ser-
vicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
U1ECG0G0.book Page 1 Friday, August 20, 2010 10:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6

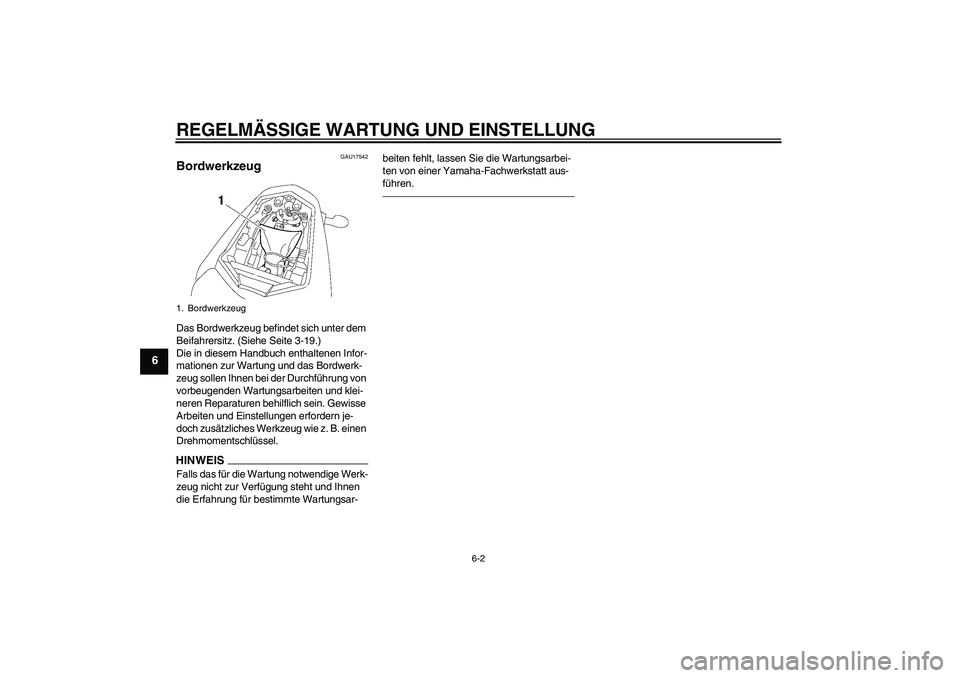

GAU17542
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-19.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-
führen.1. BordwerkzeugU1ECG0G0.book Page 2 Friday, August 20, 2010 10:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6

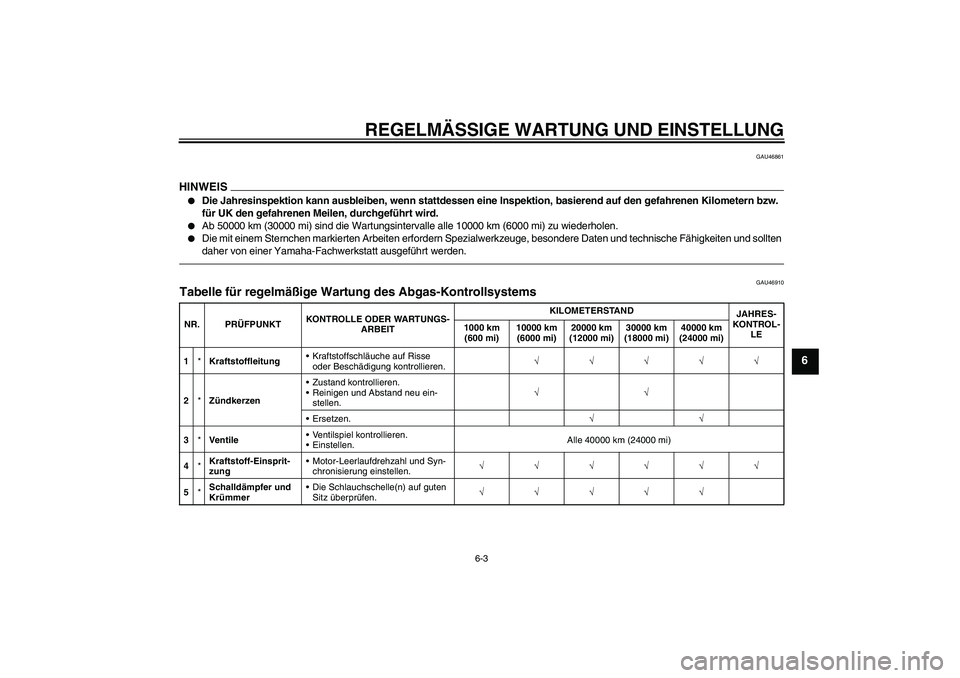

GAU46861
HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.Alle 40000 km (24000 mi)
4*Kraftstoff-Einsprit-
zungMotor-Leerlaufdrehzahl und Syn-
chronisierung einstellen.√√√√√√
5*Schalldämpfer und
KrümmerDie Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U1ECG0G0.book Page 3 Friday, August 20, 2010 10:35 AM

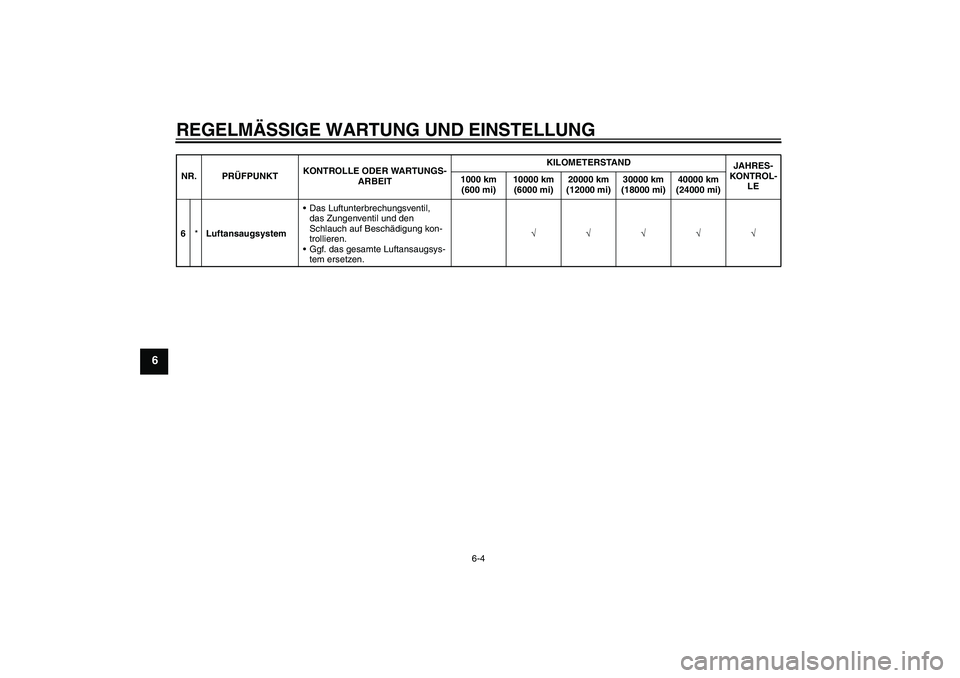

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
6*LuftansaugsystemDas Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kon-
trollieren.
Ggf. das gesamte Luftansaugsys-
tem ersetzen.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1ECG0G0.book Page 4 Friday, August 20, 2010 10:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6

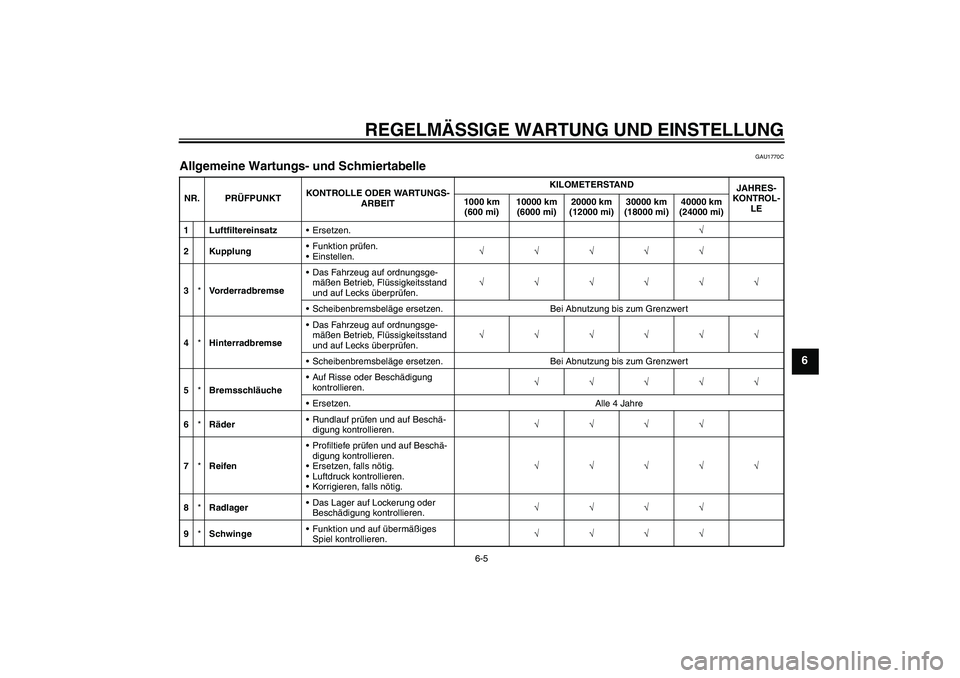

GAU1770C
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 LuftfiltereinsatzErsetzen.√
2 KupplungFunktion prüfen.
Einstellen.√√√√√
3*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
6*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
9*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
U1ECG0G0.book Page 5 Friday, August 20, 2010 10:35 AM

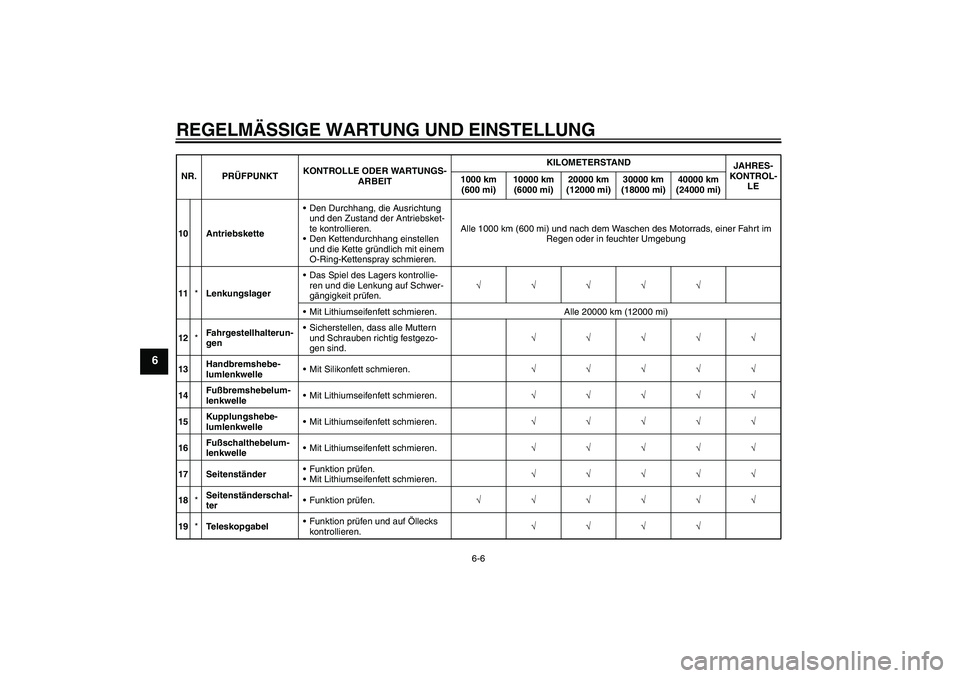

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
10 AntriebsketteDen Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.Alle 1000 km (600 mi) und nach dem Waschen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
11*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
14Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
15Kupplungshebe-
lumlenkwelleMit Lithiumseifenfett schmieren.√√√√√
16Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
17 SeitenständerFunktion prüfen.
Mit Lithiumseifenfett schmieren.√√√√√
18*Seitenständerschal-
terFunktion prüfen.√√√√√√
19*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1ECG0G0.book Page 6 Friday, August 20, 2010 10:35 AM

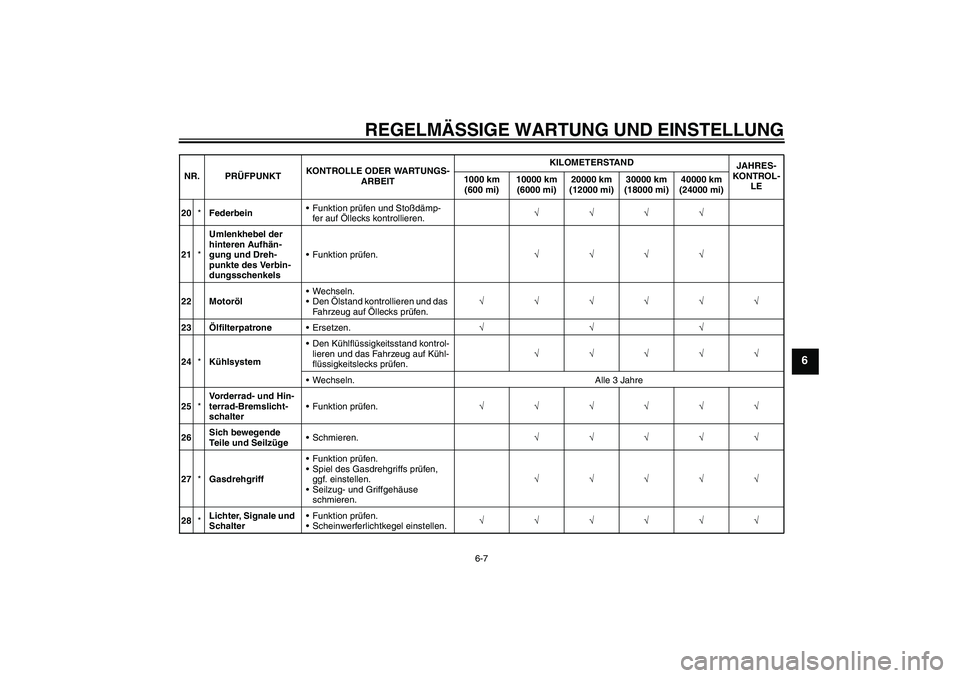

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
20*FederbeinFunktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.√√√√
21*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
22 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
23ÖlfilterpatroneErsetzen.√√√
24*KühlsystemDen Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen .√√√√√
Wechseln. Alle 3 Jahre
25*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
26Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
27*GasdrehgriffFunktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse
schmieren.√√√√√
28*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1ECG0G0.book Page 7 Friday, August 20, 2010 10:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6

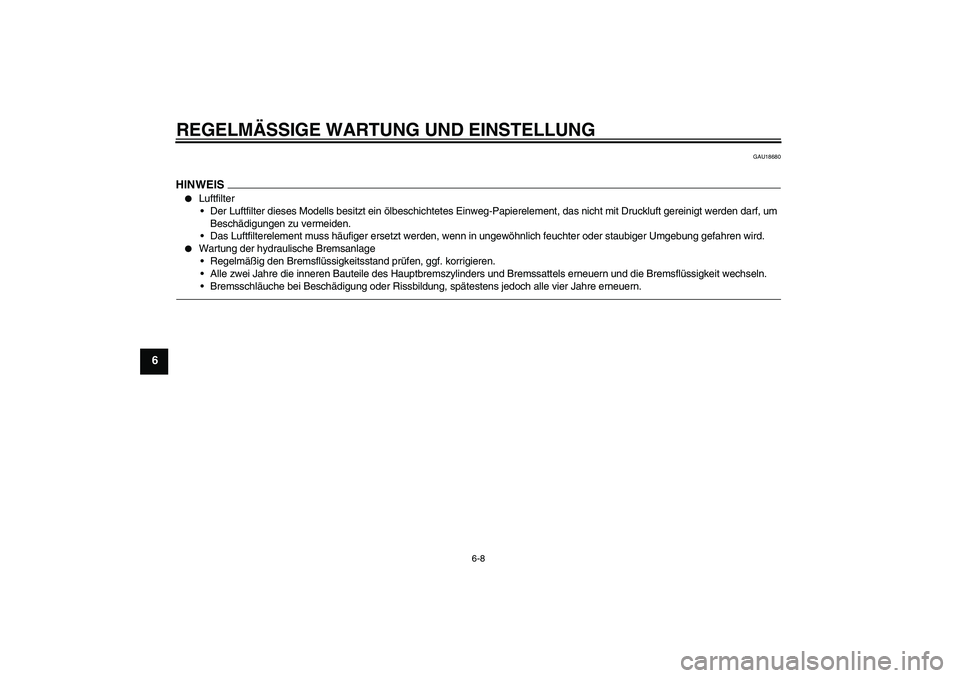

GAU18680
HINWEIS

Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U1ECG0G0.book Page 8 Friday, August 20, 2010 10:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6

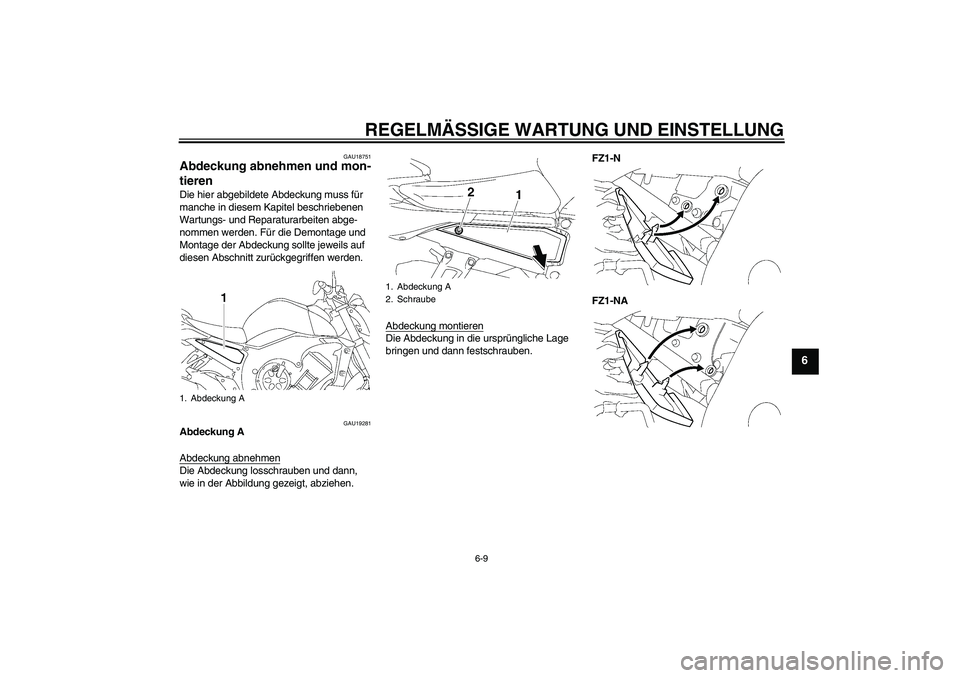

GAU18751
Abdeckung abnehmen und mon-
tieren Die hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU19281
Abdeckung A
Abdeckung abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.FZ1-N
FZ1-NA
1. Abdeckung A
1. Abdeckung A
2. Schraube
U1ECG0G0.book Page 9 Friday, August 20, 2010 10:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6

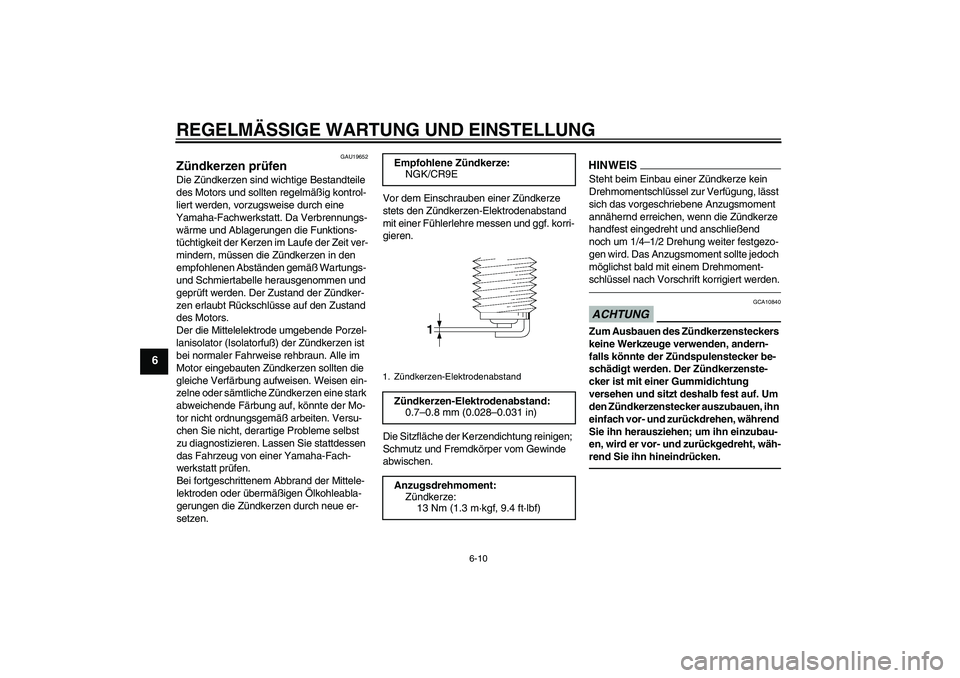

GAU19652
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-
rend Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/CR9E1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Anzugsdrehmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1ECG0G0.book Page 10 Friday, August 20, 2010 10:35 AM
